Схема простого led драйвера на pt4115 для 3w светодиода

Содержание

Китайские преобразователи – что в них особенного

Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.

Если добавить в схему китайского преобразователя конденсатор, срок службы лампы увеличится

Основные особенности

Мощность, которую эти устройства способны отдавать под нагрузкой, является важным показателем. Не стоит перегружать его, пытаясь добиться максимальных результатов. В результате таких действий могут выйти из строя драйверы для светодиодов или же сами LED-элементы.

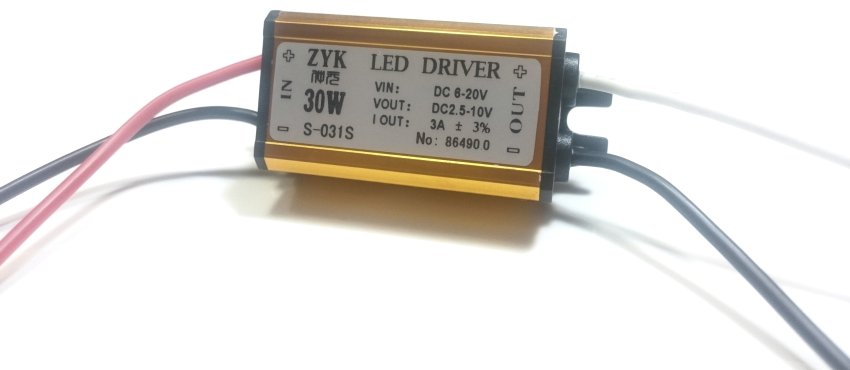

Дешевый светодиодный драйвер

На электронную начинку устройства влияет множество причин:

  • класс защиты аппарата;
  • элементная составляющая, которая применяется для сборки;
  • параметры входа и выхода;
  • марка производителя.

Изготовление современных драйверов выполняется при помощи микросхем с использованием технологии широтно-импульсного преобразования, в состав которых входят импульсные преобразователи и схемы, стабилизирующие ток. ШИМ-преобразователи запитываются от 220 В, обладают высоким классом защиты от коротких замыканий, перегрузок, а так же высоким КПД.

Основные характеристики преобразователей

Перед тем как купить драйвер для светодиодов, следует ознакомиться с основными характеристиками устройств. К ним относят напряжение на выходе, номинальный ток и мощность. Выходное напряжение преобразователя зависит от величины падения напряжения на LED-источнике, а также от способа подключения и количества светодиодов в схеме. Ток находится в зависимости от мощности и яркости излучающих диодов. Драйвер должен обеспечить светодиодам такой ток, который необходим им для поддержки требуемой яркости.

К характеристикам драйвера относятся напряжение на выходе, номинальный ток и мощность

Одной из важных характеристик драйвера считается мощность, которую прибор выдает в виде нагрузки. На выбор мощности драйвера влияет мощность каждого LED-прибора, общее количество и цвет свечения светодиодов. Алгоритм расчета мощности состоит в том, что максимальная мощность устройства не должна быть ниже потребления всех светодиодов:

P = P(led) × n,

где P(led) – мощность единичного LED-источника, а n — количество светодиодов.

Кроме того должно выполняться обязательное условие, при котором бы обеспечивался запас мощности в пределах 25-30%. Таким образом значение максимальной мощности должно быть не меньше значения (1,3 х P).

Следует также брать во внимание цветовые характеристики светодиодов. Ведь различные по цвету полупроводниковые кристаллы имеют разную величину падения напряжения при прохождении через них тока одинаковой силы

Так падение напряжения у красного светодиода при токе 350 мА составляет 1,9-2,4В, тогда среднее значение его мощности будет равно 0,75 Вт. У аналога зеленого цвета величина падения напряжения находится в пределах от 3,3 до 3,9В и при таком же токе мощность составит уже 1,25 Вт. Значит к драйверу для светодиодов 12В можно подсоединить 16 красных LED-источников или 9 зеленых.

Полупроводниковые кристаллы разных цветов имеют разную величину падения напряжения

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Как сделать драйвер для светодиодов своими руками

Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.

Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.

Пошаговая инструкция изготовления драйвера для светодиодов своими руками

Фото пример Выполняемое действие
Для работы нам понадобится обычный блок питания для телефона. С его помощью все выполняется быстро и просто.
После разборки зарядного устройства в руках у нас уже практически полноценный драйвер для трех одноваттных светодиодов, однако его нужно немного доработать.
Выпаиваем ограничительный резистор на 5 кОм, который находится возле выходного канала. Именно он не дает зарядному устройству подать слишком большое напряжение на сотовый телефон.
Вместо ограничительного впаиваем подстроечный резистор, выставив на нем те же 5кОм. Впоследствии добавим напряжение до необходимого.
На выходной канал припаивается 3 светодиода по 1 Вт каждый, соединенные последовательно, что в сумме даст нам 3 Вт.
Находим входные контакты и отпаиваем от печатной платы. Они нам уже не нужны…
…а на их место припаиваем сетевой шнур, по которому будет подаваться питание 220 В.
При желании в разрыв можно поставить резистор на 1 Ом, выставить амперметром все показатели. В этом случае диапазон затухания светодиодов будет шире.
После полной сборки проверяем работоспособность. Выходное напряжение 5 В, светодиоды пока не светятся.
Поворачивая регулятор на резисторе видим, как LED-элементы начинают «разгораться».

Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).

Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам.

Китайские преобразователи – что в них особенного

Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.

Если добавить в схему китайского преобразователя конденсатор, срок службы лампы увеличится

Зачем драйвер светодиодным лампам?

Светодиоды, по сравнению с лампами накаливания, гораздо энергоэффективнее и долговечнее. Они могут работать годами и потребляют в разы меньше электроэнергии, чем обычные лампочки, при стабильном электропитании, за которое и отвечает драйвер.

Светодиоды очень чувствительны к питанию, поступающему на их входы. Пониженных значений они не боятся, а вот повышенные напряжения и токи могут не только существенно убавить ресурс полупроводников, но и вывести их из строя. Задача драйвера – обеспечение светодиодов стабильным током.

Драйвер для светодиодных ламп – источник питания. Он представляет собой электронную схему, на выходе которой оказывается постоянный ток заданной величины.

Светодиодные драйверы, предлагаемые производителями, рассчитаны на напряжения 10, 12, 24, 220 В и постоянные токи 350 мА, 700 мА, 1 А. Обычно драйверы делают под конкретные светильники, но есть в продаже и универсальные приборы, которые подходят к большинству LED-элементов от известных брендов.

Стабилизаторы тока используются в:

  • системах уличного и домашнего освещения;
  • настольных офисных светильниках;
  • светодиодных лентах и декоративной подсветке.

С помощью драйверов изменяют величину яркости и цвет светодиодов. Это делается с помощью регуляторов или пульта дистанционного управления. Светодиодная лампа без драйвера работает нестабильно и рискует быстро выйти из строя.

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

  • маломощный
    паяльник (25-40 Вт);
  • флюс
    (желательно нейтральный);
  • оловянно-свинцовый
    припой;
  • кусачки
    и пласкогубцы;
  • многожильные
    медные провода в изоляции с сечением 0,35-1 м2;
  • изолента
    (термоусадочная трубка);
  • мультиметр;
  • печатная
    плата.

Перечень компонентов зависит от того,
какой блок питания необходимо сделать.

Пример
расчета

Самая простая схема для подключения
светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается
мощность блока, базируясь на параметры источников света. Вольтаж должен быть на
20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение
зависит от падения вольтажа на светодиоде.

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х
разнонаправленные диодов, задача которых – превратить синусоидальный переменный
электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный
конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор
(для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения
(если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного
светодиода (например, 3Вт) подойдет стабилизатор-драйвер,
созданный на основе микросхемы LM317
и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая,
ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление
резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно
купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена
для тока до 1,5 А, потребуется радиатор.

Драйвер для трех led по 1 Втможно
сделать из зарядного устройства мобильного телефона, если немного
усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и
припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к
выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В.
Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются
только показателями входного напряжения. При выборе необходимо учесть, что
падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера.
Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если
имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды,
микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на
плате. Чтобы повысить качество пайки, желательно залудить места, куда будут
ставиться компоненты. Для этого капается немного флюса, на паяльник берется
припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за
ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку
наносится капля флюса, берется паяльник и подносится к припаиваемой ножке.
Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть.
Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате,
припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую –
проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При
соприкосновении элемента, паяльника и проволоки последняя плавится, флюс
вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Виды преобразователей тока по типу устройства

Производятся драйверы двух типов: линейные и импульсные. У них одна функция, но сфера применения, технические особенности и стоимость различаются. Сравнение преобразователей разных типов представлено в таблице:

Тип  устройства Технические характеристики Плюсы Минусы Сфера применения

Линейный

Генератор тока на транзисторе с p-каналом, плавно стабилизирует ток при переменном напряжении Не создает помех, недорогой КПД менее 80%, сильно нагревается Маломощные светодиодные светильники, ленты, фонарики

Импульсный

Работает на основе широтно-импульсной модуляции Высокий КПД (до 95%), подходит для мощных приборов, продлевает срок службы элементов Создает электромагнитные помехи Тюнинг автомобилей, уличное освещение, бытовые LED-источники

Основные характеристики драйверов

Ключевые параметры приборов для преобразования тока, на которые нужно опираться при выборе:

  1. Номинальная мощность устройства. Она указана в диапазоне. Максимальное значение обязательно должно быть немного больше, чем потребляемая мощность, подключаемого осветительного прибора.
  2. Напряжение на выходе. Значение должно быть больше или равно общей сумме падения напряжения на каждом элементе схемы.
  3. Номинальный ток. Должен соответствовать мощности прибора, чтобы обеспечивать достаточную яркость.

В зависимости от этих характеристик, определяют какие LED-источники можно подключить при помощи конкретного драйвера.

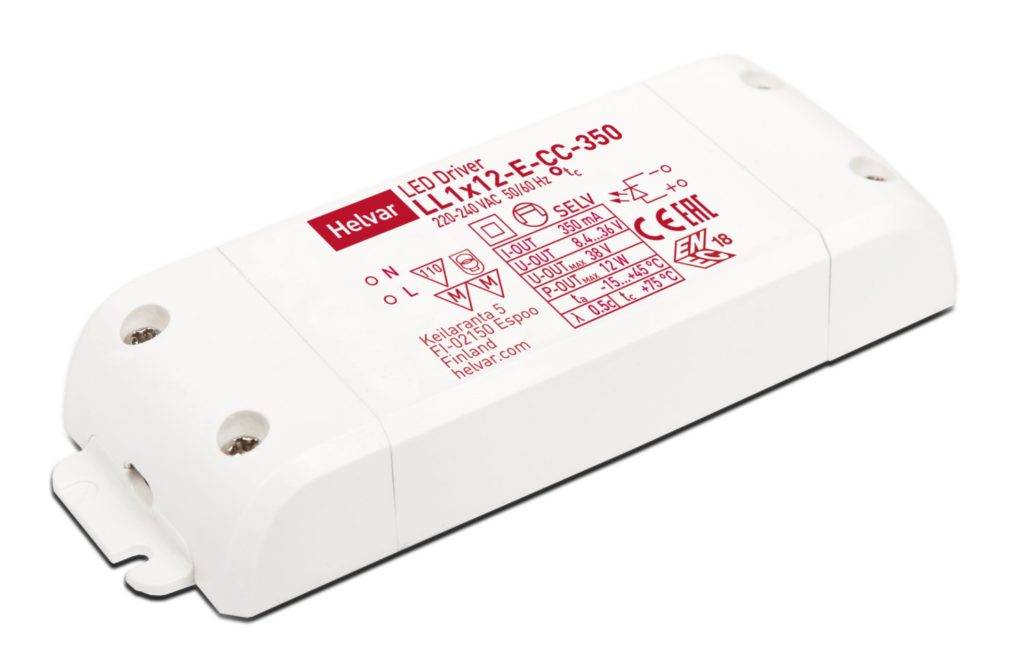

Вся важная информация есть на корпусе устройства

Что такое драйвер для LED-освещения и его необходимость

Поскольку светодиоды являются токовыми приборами, то соответственно они очень чувствительны к этому параметру. Для нормальной работы освещения требуется, чтобы через LED-элемент проходил стабилизированный ток с номинальной величиной. Для этих целей и был создан драйвер для светодиодных светильников.

Некоторые читатели, увидев слово драйвер, будут в недоумении, поскольку все мы привыкли, что этим термином обозначается некое ПО, позволяющее управлять программами и устройствами. В переводе с английского языка driver означает: водитель, машинист, поводок, мачта, управляющая программа и еще более 10 значений, но всех их объединяет одна функция – управление. Так обстоит дело и с драйверами для светодиодных светильников, только управляют они током. Итак, с термином разобрались, теперь перейдем к сути.

Драйвера ставят даже в энергосберегающих лампах с цоколем, правда он хорошо замаскирован

LED-драйвер – электронное устройство, на выходе которого, после стабилизации, образуется постоянный ток необходимой величины, обеспечивающий нормальную работу светодиодных элементов.  В этом случае стабилизируется именно ток, а не напряжение. Устройства, стабилизирующие выходное напряжение называются блоками питания, которые также используются для питания светодиодных элементов освещения.

Как мы уже поняли, основным параметром драйвера для светодиодов является выходной ток, который устройство может обеспечивать длительное время при включении нагрузки. Для нормального и стабильного свечения LED-элементов требуется, чтобы через светодиод протекал ток, величина которого должна совпадать со значениями указанными в техническом паспорте полупроводника.

Что такое драйверы для светодиодов и зачем они нужны

Светимость полупроводникового
лед-кристалла напрямую зависит от силы тока, проходящего через него.
Нестабильность этого параметра, характерная для бытовой сети 220 В, приводит к
быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется
для него драйвер. В его задачу входит преобразование параметров электрического
тока в следующих направлениях:

  1. Стабилизация силы в точном значении выходных параметров.
  2. Задание амплитуды.
  3. Выпрямление из переменного в постоянный.

Особенности драйвера светодиодов на 220 В

Главная особенность
драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в
том, что он изменяет напряжение и предназначен для работы с электрическим током
подобных характеристик. Поэтому для подключения лампочки не пригодны его
низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме
того, модели последнего типа могут включать в состав понижающий блок –
трансформатор.

При изготовлении
преобразователя своими руками следует знать его основные характеристики:

  1. Потребляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
  2. Мощность. Эта характеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
  3. Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.

Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на практике лучше купить или изготовить своими руками прибор на 12-13 ватт.

Теория питания светодиодных ламп от 220В

Лэд-лампа, как правило,
представляет собой набор пространственно расположенных в определенной
композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт).
Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80
Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет
для них избыточные параметры.

Поэтому потребуется понизить
амплитуд и силу, а также трансформировать переменный электрический ток в
постоянный. Для этого понадобится драйвер, для изготовления своими руками
которого применяется делитель напряжения на емкостной или резисторной нагрузке,
а также стабилизаторы.

Конструкция и детали сборки

Выбор элементов, расположенных в обвязке микросхемы PT4115, следует производить на основании рекомендаций изготовителя. В качестве CIN рекомендуется использовать конденсатор с низким ESR (эквивалентным последовательным сопротивлением). Данный параметр является вредным и негативно влияет на КПД. При питании от стабилизированного источника достаточно одного входного конденсатора ёмкостью не менее 4,7 мкФ, который должен быть размещен в непосредственной близости от микросхемы. При питании от источника переменного тока компания PowTech указывает на необходимость монтажа танталового конденсатора ёмкостью более 100 мкФ.

Типовая схема включения PT4115 для 3w светодиода подразумевает установку катушки индуктивности на 68 мкГн, располагать ее следует максимально близко к выводу SW PT4115.

К диоду D выдвигаются особые требования: малое прямое падение напряжения, малое время восстановления во время переключения и стабильность параметров при росте температуры p-n перехода, чтобы не допустить увеличения тока утечки. Этим условиям отвечает диод Шоттки FR103, способный выдерживать импульсы тока до 30А при температуре до 150°C.

Наконец, самый прецизионный элемент схемы драйвера для 3w светодиода – резистор RS. Минимальное значение RS=0,082 Ом, что соответствует току 1,2 А. Его рассчитывают, исходя из необходимого тока питания светодиода, по формуле:

RS=0,1/ILED, где ILED – номинальное значение тока светодиода, А.

В схеме включения PT4115 для 3w светодиода значение Rs составляет 0,13 Ом, что соответствует току 780 мА. В магазинах не всегда можно найти резистор такого номинала. Поэтому придется вспомнить формулы расчета суммарного сопротивления при последовательном и параллельном включении резисторов:

  • Rпосл=R1+R2+…+Rn;
  • Rпар=(R1xR2)/(R1+R2).

Таким образом, можно с высокой точностью получить нужное сопротивление из нескольких низкоомных резисторов.

В заключение хочется ещё раз подчеркнуть важность стабилизации тока, а не напряжения для обеспечения нормальной длительной работы мощных светодиодов. Известны случаи, когда в светодиодах китайского происхождения ток плавно продолжает нарастать в течение некоторого времени после включения и останавливается на значении, превышающем паспортный номинал

Это приводит к перегреву кристалла и постепенному снижению яркости. Драйвер для 3w светодиода на микросхеме PT4115 – это гарантия стабильной светоотдачи в сочетании с высоким КПД при условии эффективного отвода тепла от кристалла.

Параметры драйверов

Прежде чем приобрести устройство или самостоятельно его изготовить, нужно ознакомиться с тем, какие у него имеются основные характеристики:

  1. Номинальный ток потребления.
  2. Мощность.
  3. Выходное напряжение.

Напряжение на выходе преобразователя напрямую зависит от того, какой выбран способ подключения источника света, числа светодиодов. Ток имеет прямую зависимость от яркости и мощности элементов.

Преобразователь должен обеспечивать ток, при котором светодиоды будут работать с одинаковой яркостью. На PT4115 схема драйвера светодиодов реализуется довольно просто – это самый распространенный преобразователь напряжения для использования с LED-элементами. Изготовить прибор на его основе можно буквально «на коленке».

Варианты схем драйверов

Варианты исполнения устройств:

  1. Если имеется источник питания с постоянным напряжением 6-30 В.
  2. Питание от переменного напряжения 12-18 В. В схему вводится диодный мост и электролитический конденсатор. По сути, «классическая» схема мостового выпрямителя с отсечением переменной составляющей.

Нужно отметить тот факт, что электролитический конденсатор не сглаживает пульсации напряжения, а позволяет избавиться от переменной составляющей в нем. В схемах замещения (по теореме Кирхгофа) электролитический конденсатор в цепи переменного тока является проводником. А вот в цепи постоянного тока он заменяется разрывом (нет никакого элемента).

Собрать схему драйвера светодиодов 220 своими руками можно только в том случае, если использовать дополнительный блок питания. В нем обязательно задействован трансформатор, которым понижается напряжение до необходимого значения в 12-18 В. Учтите, что нельзя подключать драйверы к светодиодам без электролитического конденсатора в блоке питания. При необходимости установки индуктивности необходимо произвести ее расчет. Обычно величина составляет 70-220 мкГн.

Принцип работы устройства

Основная работа драйвера – создание на выходе заданного значения тока и его поддержание. Любая схема подобного типа состоит из нескольких частей:

  • сетевого фильтра, защищающего сеть от помех;
  • конденсаторно-резисторного (RC) или трансформаторного узла для снижения напряжения;
  • диодного моста для выпрямления;
  • стабилизатора тока.

Устройство с RC фильтром действует так:

  1. Конденсатор в сети переменного тока выполняет функции емкостного сопротивления. Вместе с мостом он образует делитель напряжения и уменьшает его до нужного предела. Резистор в его цепи служит для самозарядки.
  2. Сниженное напряжение поступает на стабилизатор тока, а с него – на светодиоды.

Трансформаторный узел представляет собой устройство ключевого или другого типа, управляемое генератором. Он может быть выполнен на специализированных микросхемах, высоковольтных ключевых транзисторах, простых элементах или на ШИМ контроллере.

Такой драйвер работает следующим образом:

  • при подаче питания мост выпрямляет его, и оно идет на ключи, на которых с помощью обмоток создаются противофазные напряжения;
  • одновременно с ними включается генератор, который вырабатывает импульсы и запускает драйвер;
  • ключи, включаясь попеременно, обеспечивают бесперебойную работу устройства через цепь обратной связи;
  • на выходной обмотке возникает переменное напряжение, выпрямляемое мостом или 1-2 диодами вместе с электролитическими конденсаторами;
  • далее в цепи стоит стабилизатор тока, к которому подключают светодиоды.

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

  • в качестве основы используются простые и дешевые микросхемы;
  • устройства не имеют защиты от колебаний в сети и перегрева;
  • создают радиопомехи;
  • создают на выходе высокоуровневую пульсацию;
  • служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Виды драйверов по типу конструкции

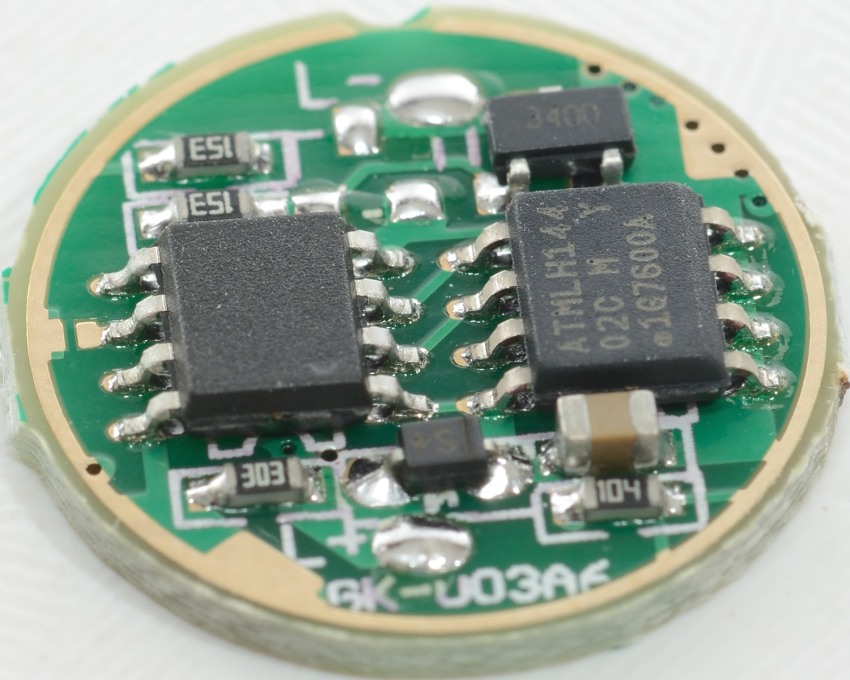

Драйвера для LED-элементов представляют собой небольшую электронную схему, собранную из резисторов, конденсаторов и полупроводниковых диодов, размещённых на плате.

Устройства, стабилизирующие ток для светодиодов, выпускаются в 2 версиях:

  • В корпусе. Это наиболее распространённый вариант. Стоимость такого прибора выше. Его главный плюс – защита конструктивных элементов от влаги и пыли.
  • Без корпуса. Их применение оправдано только при скрытом монтаже. Они дешевле корпусных аналогов.

Преобразователи по конструктивному исполнению делят на три группы.

Электронный

В электронном преобразователе за коррекцию тока отвечает транзистор. Его задача – разгрузка регулировочной микросхемы. Чтобы максимально сгладить пульсацию, на выходе схемы установлен конденсатор.

Электронные устройства дорого стоят, но стабилизируют ток максимум до 750 мА. Новейшие драйверы такого типа обычно устанавливают на лампы с цоколем Е27.

Главные недостатки – пульсации и помехи в высокочастотном диапазоне. Если в одну розетку со светильником включить бытовые приборы, например, радиоприёмник, появляются помехи на FM-частотах. .

В хорошем электронном драйвере должно быть сразу два конденсатора:

  • электролитический, который сглаживает пульсации;
  • керамический, который понижает высокие частоты.

Такое сочетание встречается редко, особенно в драйверах китайского производства. Пользователи, разбирающиеся в микросхемах, могут получать выходные параметры драйвера, меняя номиналы резисторов.

Благодаря высокому КПД – около 95 % – электронные драйверы используют для самых разных целей (для обеспечения работы автомобильных светодиодных ламп, уличного и бытового освещения).

На основе конденсаторов

Несколько меньшей популярностью пользуются драйверы, работа которых основана на использовании конденсаторов. Почти все схемы бюджетных LED-ламп с такими устройствами имеют похожие характеристики.

Из-за изменений, вносимых производителями в электрические цепи, из них могут удаляться кое-какие элементы. Особенно часто в них отсутствует конденсатор, отвечающий за сглаживание пульсаций.

Плюсы драйверов на конденсаторах:

  • простота конструкции;
  • КПД стремится к 100 %, так как потери мощности наблюдаются только на резисторах и переходах полупроводниковых элементов.

Диммируемый

Диммер – устройство, регулирующее яркость светодиодов. Многие современные драйверы имеют в своём составе эти полезные приспособления.

Плюсы диммируемых драйверов:

  • пользователь выбирает уровень освещённости, комфортный для текущего момента;
  • включение диммера в стабилизаторы тока позволяет экономно расходовать как электроэнергию, так и ресурс светодиодов.

Варианты исполнения:

  • Диммирующее устройство располагается между питанием и LED-светильником. Такой прибор управляет электроэнергией, подаваемой на светодиоды. Обычно это широтно-импульсные стабилизаторы (ШИМ), корректирующие величину тока.
  • Устройство управляет источником питания. Оно выполняет коррекцию тока. Меняется яркость и цвет диодов.

Назначение и принцип работы

Драйвер для светодиода – это электронное устройство, стабилизированный импульсный преобразователь. Функциональное назначение заключается в стабилизации тока, поступающего к led-лампе. Именно тока, в отличие от блока питания, стабилизирующего напряжение. На сегодняшний день блоки питания также называют драйверами для светодиодов, основное условие – устойчивые параметры питания постоянным током.

Блок питания трансформирует переменное напряжение 220 В в постоянное заданной величины. Подходит для запитки светодиодных лент, Led планок и отдельных светодиодов, собранных по одному параллельно, когда напряжение на всех элементах неизменное. В этом случае выходное напряжение, указанное на корпусе блока питания, должно соответствовать значению, указанному на светодиодной ленте. А ток, заявленный на БП, должен быть выше тока нагрузки всех светодиодов сборки.

Пример расчета: 1 метр светодиодной ленты напряжения 12 В с плотностью диодов 60 штук на метр потребляет 0,4 А, 5 метров потребляет 2 А, блок питания должен быть с выходным напряжением 12 В и с током выше 2 А (5 Ампер подойдет). Но в данной статье речь пойдет именно о лед-драйверах, стабилизирующих ток.

Драйвер обеспечивает равномерное свечение более разветвленных светодиодных конструкций, в которых наблюдается различное падение напряжений на светодиодах. Стабилизатор предоставляет одинаковое значение тока во всех точках, а выходное напряжение меняется в заданном диапазоне. Мощность сложной светодиодной схемы увеличивается, но как обеспечить полноценное электропитание?

Применяются для запитки светодиодного освещения от электрической сети 220 В в помещениях. Для питания лед-диодов в автомобилях, велосипедных фарах, ручных фонариках.

CL6807

По внутреннему устройству и принципу действия микросхема-драйвер светодиодов CL6807 полностью идентична рассмотренной выше PT4115. Имеются лишь некоторые отличия в технических характеристиках. Вот самые главные из них:

  • напряжение питания 6-35В;
  • максимальный ток нагрузки — 1А;
  • имеет мягкий старт;
  • максимальный КПД — 95%;
  • выпускается в трех различных корпусах: SOT89-5, SOT23-5, SOP8 (цоколевка SOT89-5 полностью совпадает с PT4115).

Сопротивление токозадающего резистора (в Омах) рассчитывается точно по такой же формуле:

R = 0.1 / ILED

Типовая схема включения выглядит так:

Как видите, все очень похоже на схему светодиодной лампы с драйвером на РТ4515. Описание работы, уровни сигналов, особенности используемых элементов и компоновки печатной платы точно такие же как у PT4115, поэтому повторяться не имеет смысла.

CL6807 продают по 12 руб/шт, надо только смотреть, чтоб не подсунули паяные (рекомендую брать тут).

Подведём итог

Выбирая преобразователь тока для светодиодных ламп, следует все внимательно просчитать. Любая погрешность может привести к уменьшению срока службы приобретенного прибора. Несмотря на невысокую стоимость стабилизатора, довольно неприятно постоянно выкидывать деньги на ветер. Только в этом случае драйвер прослужит положенный ему срок. А при самостоятельном изготовлении соблюдайте правила электробезопасности и будьте аккуратны и внимательны при сборке схемы.

Надеемся, что предоставленная сегодня информация была полезна нашему читателю. Возникшие вопросы можно задать в обсуждении – мы на них обязательно ответим. Пишите, спрашивайте, делитесь опытом с другими читателями.

А напоследок небольшое видео по сегодняшней теме:

https://youtube.com/watch?v=DGRIxWnC3a0

Основные выводы

Led-driver стабилизирует электрический ток и задает его параметрам (силе, мощности и напряжению) необходимое значение для питания одного или нескольких светодиодов. По принципу действия может быть линейным, работающим на транзисторе с р-каналом, либо на импульсном – на трансформаторе с микросхемой. По этому признаку и разделяются его виды на – импульсные и линейные.

Линейные стабилизаторы просты и недороги, но сильно нагреваются и не применяются для мощных светодиодов. Импульсные led-driver лишены такого недостатка и создают более качественный выходной ток, однако намного дороже стоят.

Led-driver характеризуется тремя основными параметрами:

  • Напряжением (диапазоном).
  • Силой тока.
  • Мощностью.

При выборе и расчете параметров для led-driver необходимо заранее знать сколько и каких светодиодов и по какой схеме будет соединяться, а также в каких условиях они будут эксплуатироваться. Чтобы подключить драйвер к сети, необходимо соблюсти параметры входа INPUT, выхода OUTPUT и полярность.

Предыдущая
Лампы и светильникиТаблица соотношения мощности светодиодных, энергосберегающих и ламп накаливания
Следующая
СветодиодыКак подключить светодиодный светильник к 220 В: схема и правила
