Как используется светодиодная и галогенная лампа gu 10

Содержание

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Подключение точечных светодиодных светильников своими руками

В этой статье мы рассмотрим установку и подключение групп точечных светодиодных светильников. Для монтажа светильников был подготовлен потолочный короб из профилей и гипсокартона.

Нам необходимо сделать так, чтобы каждая группа светильников была привязана к отдельной клавише выключателя, как представлено на схеме ниже:

Мы видим, что фаза с распределительной коробки через соединение С2 уходит на двухклавишный выключатель по коричневой жиле кабеля ВВГ 3х1.5. Затем фаза возвращается в распределительную коробку по синей и жёлтой жиле того же кабеля и через соединения С4 и С3 уходит на первую и вторую группу светильников соответственно. Ноль через соединение С1 уходит на обе группы светильников. Таким образом каждая группа светильников зависит от своей клавиши выключателя.

Питание подходит только к первому светильнику в группе, остальные соединяются отрезками провода и подключаются параллельно.

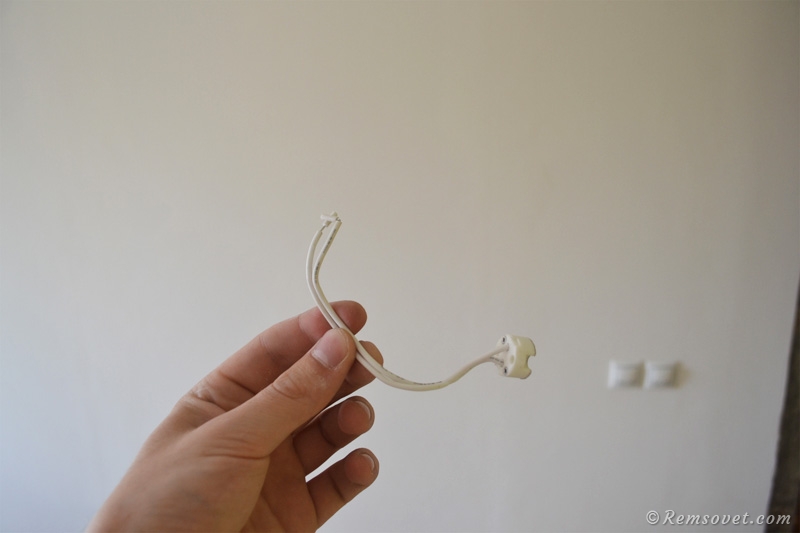

Как говорилось выше, для подключения светильников я использовал двужильный провод ПВС 2х1,5.

Если вы решили использовать кабель, например ВВГ 2х1,5, то в таком случае для подключения точечных светильников очень удобно использовать зажимные клеммники Wago.

2. Нарезаем куски провода, которыми будем соединять светильники в группе. Длину провода принимаем на 20-30 см больше чем расстояние между отверстиями под светильники. Жилы провода удобнее зачистить ещё до прокладки.

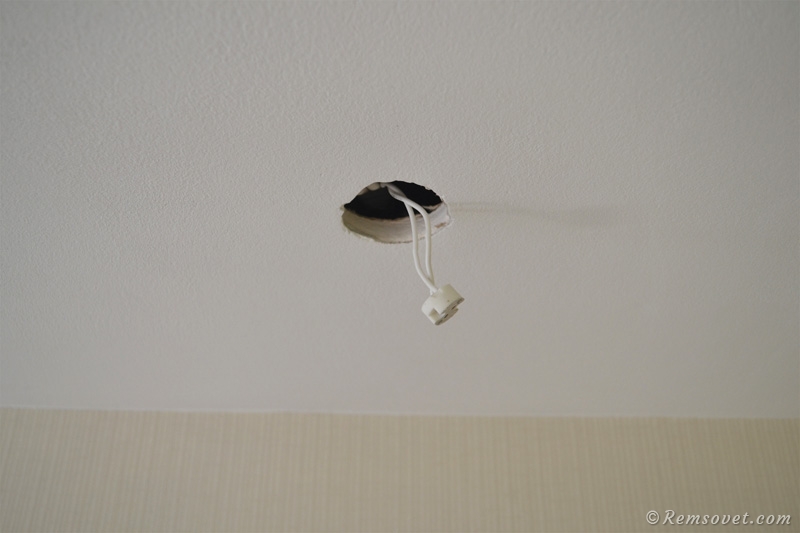

3. Прокидываем куски провода между отверстиями под светильники. Для удобства можно использовать какую-либо жёсткую основу, я использовал кусок кабеля ВВГ, к которому с помощью изоленты крепил провод ПВС.

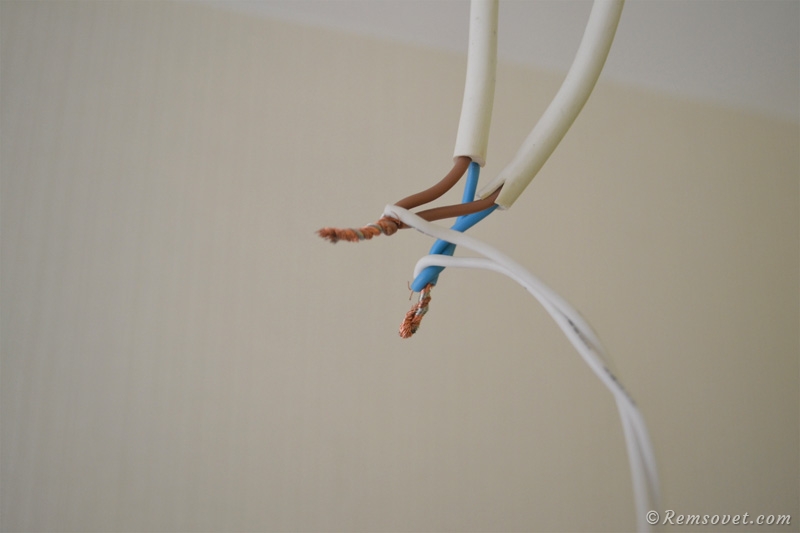

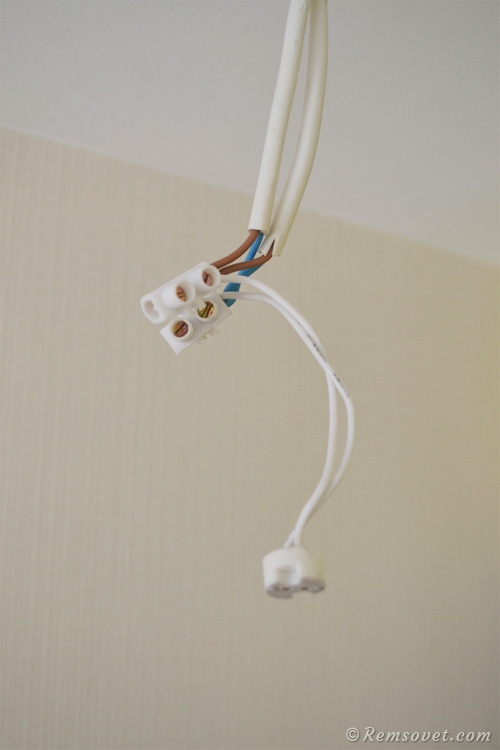

4. Оголяем жилы патрона и производим подключение к проводу, выполняя скрутку. Далее, поверх скрутки одеваем клеммник и затягиваем болты. Для надёжности поверхность клеммника можно обмотать изолентой.

5. Выполняем аналогичные операции для всей группы светильников. Последний светильник в группе подключается только к одному проводу.

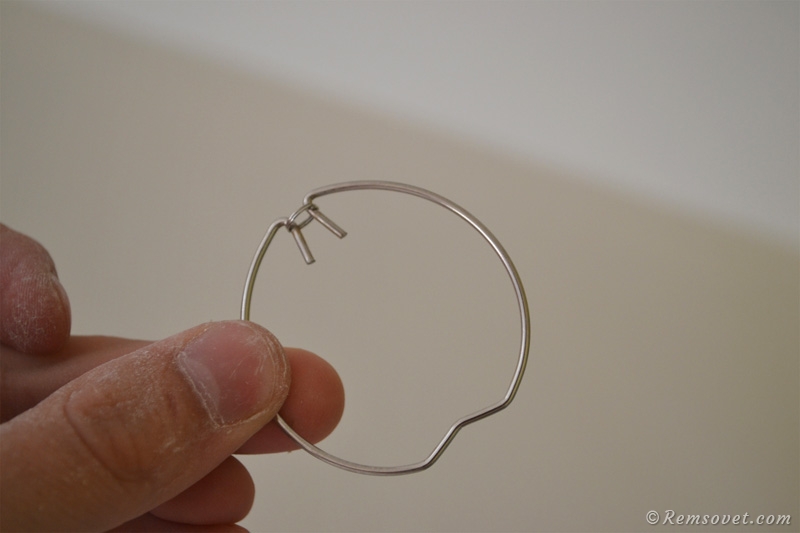

6. Далее устанавливаем светильник в отверстие в коробе. Подключаем лампу с цоколем GU 5.3 и фиксируем её с помощью специального кольца, идущего в комплекте со светильником.

Подключение групп точечных светильников завершено. Мы подключили две группы точечных светильников каждая из которых привязана к своей клавише выключателя. Если нам необходимо подключить четыре группы осветительных приборов, то используем уже два двухклавишных выключателя.

Источник

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Хаpaктеристика редких типов цоколей:

  1. С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
  2. Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском трaнcпорте.
  3. Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
  4. Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
  5. Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Применение переходников

Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.

Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.

На рынке доступны такие переходники:

  1. Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.

  2. Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.

  3. Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.

Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.

Как используется светодиодная и галогенная лампа GU 10

Огромное разнообразие всевозможных светильников иногда приводит в тупик потребителей несоответствием приобретаемых к ним ламп. А ведь именно правильный подбор лампочек делает их источниками света. Не секрет, что современные лампы делятся не только по используемым в них моделям световых источников. Есть еще один элемент, который лежит в основе выбора. Это цоколь лампочки. Так вот по этому элементы лампочки делятся на винтовые и штырьковые. А так как в основе темы этой статьи лежит галогенная лампа GU 10, то необходимо сразу же оговориться, что она относится к группе штырьковых.

Кстати, буква «G» обозначает, что этот световой прибор относится к штырьковой группе. Буква «U» показывает, что сами штырьки цоколя имеют расширенные концы, которые входят в паз крепления патрона. Число «10» – это расстояние между самими штырьками, измеряемое в миллиметрах. Необходимо отметить, что в лампах этого типа есть различные модификации, которые обозначаются и другими буквами. К примеру, X, Z, Y и так далее, они в маркировке заменяют букву «U».

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Достоинства ламп светодиодного типа

Данный тип конструкции, придающий помещению освещение, сегодня самый востребованный на рынке. Это не случайно, ведь замена предыдущих моделей осветительных элементов более современными технологиями наделена максимальным числом преимуществ. Чтобы все плюсы были наглядными, стоит рассмотреть их детально:

Сбережение электроэнергии. Сегодня затраты на электрическую энергию обходятся достаточно дорого. Именно основываясь на этом, производители светодиодных элементов разработали лампу с цоколем gu 10. Применение их достаточно широко. Они могут быть установлены для частного пользования, офиса, в небольших помещениях промышленного назначения.

  • Экономичность данного элемента выдвигает его на лидирующие позиции среди прочих приборов для освещения. Экономия связана не только с минимальными затратами электричества, но и простотой установки. Осуществить монтаж можно самостоятельными усилиями, при этом специализированного оборудования не потребуется. К тому же смело можно обойтись без обращения за помощью к профессионалам данной сферы. Затраты на дальнейшее обслуживание приборов, где будет установлена лампа цоколь gu 10 светодиодная, не потребуются.
  • Передача света осуществляется равномерно, перебоев не возникает. Даже при длительном времени рабочей деятельности лампочка не перестанет излучать яркий плавный свет, бликов не будет наблюдаться.
  • Долгий срок эксплуатации. На период функционирования лед элемента gu 10 уровень мощности не оказывает никакого влияния. Каждая лампочка в среднем готова прослужить на протяжении 50 000 часов.
  • Безопасность при эксплуатации осуществляется за счет того, что функционирование происходит в специализированном корпусе, который наделен особенностью не нагреваться. Благодаря этому светодиодный элемент с цоколем gu10 может смело использоваться в помещениях, изготовленных из легковоспламеняющихся материалов, например, древесина.

Важно отметить, что при установке светодиодного лед элемента любой прибор для освещения начнет играть новыми красками

Виды ламп c цоколем GU10

На сегодняшний день производители оснащают цоколем GU10 лампы самых разнообразных типов – от светодиодных до ртутных. На рынке с цоколем GU10 можно встретить лампочки четырех типов:

  1. Галогенные.
  2. Светодиодные.
  3. Люминесцентные.
  4. Металлогалогенные (ксеноновые).

Все они предназначены для решения сходных задач – точечного освещения, но работают на разных принципах и существенно отличаются по характеристикам.

Галогенные

По сути, те же лампы накаливания, но более яркие. Благодаря повышенной температуре спирали и специальным галогенным присадкам спектр их излучения практически совпадает со спектром привычного человеку солнечного света. Могут работать с диммером, но в режиме пониженной яркости превращаются в обычные лампочки накаливания с красноватым спектром излучения. Недостатками галогенных приборов являются относительно низкий КПД и высокая (250 градусов и выше) рабочая температура колбы, что ограничивает их применение в светильниках закрытого типа.

Галогенный источник света с цоколем GU10

Светодиодные

Пожалуй, наиболее распространенный тип, получивший в последние годы большую популярность. Светодиодные лампы компактны, имеют большой ресурс (до 50 000 часов) и в 8 раз экономичнее галогенных. Они не боятся вибрации и  работают в широком диапазоне температур – от -40 до +40 градусов Цельсия. Могут иметь любой цвет свечения – от ярко-красного до холодно-синего. С регуляторами яркости (диммерами) работают только специальные диммируемые приборы. К недостаткам светодиодных источников света можно отнести пока еще довольно высокую их стоимость.

Светодиодная лампа-прожектор с цоколем GU10

Полезно! Благодаря низкому энергопотреблению светодиодные лампочки с цоколем GU10 нередко используются в автономных конструкциях, использующих в качестве источника питания батарейки или аккумуляторы.

Люминесцентные

Эти типы лампочек, получившие название энергосберегающих, по экономичности отстают лишь от светодиодных, но много дешевле последних. Излучают ровный белый свет, в процессе работы почти не нагреваются. Время наработки на отказ в среднем составляет 10 000 ч. Ввиду относительно больших размеров колбы в миниатюрных точечных светильниках используются достаточно редко. Совместно с регуляторами яркости работают только специальные диммируемые лампы, что указывается на упаковке.

Металлогалогенные

Мощные источники белого света, возникающего в процессе дугового разряда в парах ртути. Несмотря на схожее название, никакого отношения к галогенным лампочкам накаливания не имеют. Металлогалогенные источники света компактны, обеспечивают очень яркое освещение, но требуют для своей работы специальное пускорегулирующее устройство. С цоколем GU10 встречаются достаточно редко, поскольку относятся к осветительным приборам специального назначения. В режиме диммирования металлогалогенные источники света не работают.

История появления

Совершенствование лампы накаливания началось сразу после ее изобретения. В 1960 годы организовано массовое производство галогеновых ламп. Это те же лампы накаливания, у которых внутреннее пространство колбы заполнено воздухом с бромом и йодом. Температура свечения галогенных устройств повысилась. Благодаря этому испарившийся из спирали накаливания вольфрам переставал оседать на стекле колбы. Отсутствие осадка металла улучшило пропускную способность стекла для световых лучей. Эффект позволил производить продукцию меньшей мощности при соизмеримых показателях светоотдачи.

Итоговая светоотдача с 10–15 лм/Вт для ламп накаливания повысилась до 16–20 лм/Вт у галогеновых. Компания Osram выпускает источники света с показателем светоотдачи 25 лм/Вт.

Со снижением потребляемой мощности появилась возможность изготавливать лампочки миниатюрных размеров, габариты которых соизмеримы с цоколями Е14 и Е27.

Снижение габаритов колб потребовало изменение конструкции цоколей.

Для подключения к сети 220V были созданы и внедрены в производство G9 цоколи, позволяющие снизить размеры прибора и соответственно расход металла при изготовлении.

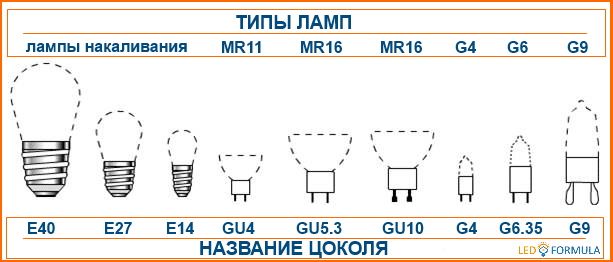

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

  • «Е» — цоколь «Эдисона, т.е. резьбовой;
  • «G» — штырьковой;
  • «R» — оснащенный утопленным контактом;
  • «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
  • «В» — байонет или штифтовой;
  • «F» — имеет один штырек;
  • а — штырек имеет форму цилиндра;
  • b — оснащен рифленым контактом;
  • с — указывает на оригинальную форму штыря;
  • «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

  • Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
  • Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;

Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).

Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:

  1. Е5 – это самый миниатюрный держатель лампы.
  2. Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
  3. Е12 немного больше предыдущего типа устройства.
  4. Е17 – малое разъемное соединение.
  5. Е26 – держатель среднего размера.

Цоколи Е17 и Е26 рассчитаны на сеть 110 В.

Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические характеристики.

Конструкция цоколя GU10

Этот разъем относится к типу штырьковых и выглядит соответствующе – как два штырька, исполняющих роль токопроводящих контактов. Главное же отличие GU10 от остальных цоколей этого типа – утолщения на концах каждого контакта.

Благодаря этим утолщениям лампа надежно фиксируется в светильнике и не сможет самопроизвольно выпасть из патрона в процессе эксплуатации. Еще одно достоинство подобной конструкции – малое время установки в патрон. Если прибор с классическим цоколем нужно вворачивать, предварительно «поймав» резьбу, то GU10 достаточно вставить в отверстия и слегка провернуть.

Что касается маркировки таких разъемов, то в ней нет ничего сложного. Состоит она из двух букв и нескольких цифр. Буквы обозначают, что разъем штыревой с поворотной фиксацией. Цифры на маркировке соответствуют расстоянию между штырьками в миллиметрах:

Расстояние между осями контактов у цоколя GU10 равно 10 мм

Параметры для выбора

Возможность подключения к источнику питания с напряжением 220V обычно предусмотрена в большинстве таких лампочек. Если планируется замена «галогенок» с таким же цоколем (GU10), нужно внимательно отнестись к выбору аналога по мощности.

Специалисты рекомендуют приобретать светодиодные осветительные элементы из расчета: 3W мощности на каждый кв. м площади. Соответственно, при выборе нужно определить, где будет установлен источник света.

В классических интерьерах требуются теплый желтый свет, похожий на свет от лампы накаливания, а в современном hi-tech дизайне чаще используется холодный свет

Если планируется производить замену старых «галогенок», опять же, делается акцент на мощности: значение данного параметра следует разделить на 6-7. В результате получится достаточная величина искомой нагрузочной способности лампы.

Важно также проверить, насколько свободно расположится источник света в конструкции подвесного потолка или на другом выбранном участке

Соотношение стоимость-качество

Рассматривались некоторые изготовители Kreonix, X-Flash, Lexman. Цена таких ламп находится в пределах 200-300 руб. При сходных параметрах (6 Вт, 300 лм) почти все экземпляры при тестировании проявляют себя хорошо, за небольшим исключением: Lexman характеризуется повышенной пульсацией. Однако более мощный аналог (7 Вт, 500 лм) отличается идеальной работой, коэффициент пульсации составляет 1%.

Есть и другие, более известные аналоги, например, Navigator, Gauss. Эти марки известны благодаря надежности продукции. Причем светодиодные источники света 220V в данных вариациях находятся в такой же ценовой категории. А заявленные параметры остаются неизменными при эксплуатации. Это говорит о том, что при выборе лучше отдавать предпочтение проверенным изготовителям.

Также играет роль и электронная «начинка» лампы GU10 220V. Существенные недочеты в механизме приводят к избыточному нагреву корпуса, слишком быстрому выгоранию диодов. Соответственно, срок службы подобных изделий будет минимальным, иногда даже короче, нежели у «галогенок».

Если учесть, что цена диодных аналогов значительно выше, сэкономить не получится, потому как придется регулярно производить замену источника света GU10 220V. А значит, лучше сразу приобрести надежное изделие от проверенного изготовителя.

Продукция от компании Gauss

Эти преимущества позволяют задействовать источник света с таким цоколем на 220V при обустройстве мебельной или потолочной интерьерной подсветки. При выборе нужно постараться соотнести параметры лампы и тонкости ее будущей эксплуатации. Такой подход обеспечит реализацию максимально эффективного решения на основании использования рассматриваемых лампочек. Перед приобретением следует больше внимания уделить мощности и габаритам изделия.

Расчет уровня освещенности помещения

Одна из задач с которой зачастую сталкиваются при глубоком ремонте или строительстве жилых и офисных помещений, это уровень достаточного освещения.

В ситуации, когда в качестве источников света используются обычные лампы накаливания, по опыту можно примерно определить необходимое количество и мощность лампочек, а вот если есть идея сделать жилье более современным и удобным, а при этом еще и регулярно экономить на освещении весьма существенные суммы, то имеет смысл присмотреться к светодиодному освещению. Так, какое количество и каких именно светодиодных ламп требуется установить, чтобы в помещении было достаточно светло и комфортно?

Заметим, что предлагаемый нами способ расчета освещенности является достаточно точным для помещений правильной формы (прямоугольник или квадрат).

Поэтому в случае помещений с более замысловатой формой мы рекомендуем либо делить эту площадь на простые фигуры и считать их отдельно либо сразу воспользоваться нашей консультацией по телефону в Москве или по электронной почте – см. раздел “Контакты”

Освещенность поверхности определяется в Люксах (Лк), а величина светового потока источника освещения измеряется в Люменах (Лм). Наш расчет будет состоять из двух предельно простых этапов:

  • расчет необходимой в помещении совокупной величины светового потока;
  • на основании полученных данных – определение необходимого количества светодиодных ламп и их мощности.

Этап расчета №1

Необходимая величина светового потока (Люмен) рассчитывается по формуле = X * Y * Z, где:X – норма освещенности объекта.

Выберите нужное значение в соответствии с интересующим Вас типом помещения по Таблице №1,Y – площадь помещения в квадратных метрах,Z – поправочный коэффициент на высоту потолков.

Если высота потолков составляет от 2,5 до 2,7 метра, то коэффициент равен единице, если от 2,7 до 3 метра, то коэффициент равен 1,2; если от 3 до 3,5 метров, то коэффициент равен 1,5; если от 3,5 до 4,5 метров, то коэффициент равен 2.

Таблица №1 “Нормативы освещенности офисных и жилых объектов по СНиП”

Этап расчета №2

Расчитав величину светового потока теперь можем посчитать нужное количество и мощность светодиодных ламп.

В таблице №2 указаны значения мощности светодиодных ламп и эквивалентные им значения по световому потоку.

Делим полученное на первом этапе значение светового потока на величину светового потока в люменах по выбранной лампе. В итоге получаем необходимое количество светодиодных ламп конкретной мощности для помещения.

Таблица №2 “Значения светового потока светодиодных ламп разной мощности”

Пример расчета

Проведем пример расчета количества и мощности светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров и высотой потолков 2,6 метра. 150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.

Теперь по таблице №2 выбираем лампу, которой мы хотим освещать нашу комнату.

Если возьмем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, получим, что для освещения нашей комнаты десятиваттными светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. При округлении получаем 4 лампочки по 10 Ватт.

Однако при таком способе расчета надо принимать во внимание, что свет в помещении будет тем ровнее, чем больше источников света. Поэтому если Вы предполагаете делать дизайнерское освещение с несколькими светильниками, встраиваемыми в потолок, то мы бы рекомендовали использовать 8 светодиодных лампочек по 5 Ватт каждая и распределить их по потолку на равном расстоянии друг от друга, либо сконцентрировав их в наиболее нужной зоне помещения

Поэтому если Вы предполагаете делать дизайнерское освещение с несколькими светильниками, встраиваемыми в потолок, то мы бы рекомендовали использовать 8 светодиодных лампочек по 5 Ватт каждая и распределить их по потолку на равном расстоянии друг от друга, либо сконцентрировав их в наиболее нужной зоне помещения.

Еще раз заметим, что данный расчет производится по нормам СНиП принятым в нашей стране достаточно давно. Многие наши клиенты отмечают, что уровень освещения по этим нормам для них недостаточен и света в помещении не хватает. В этом случае мы рекомендуем умножать эти нормы в 1,5-2 раза и устанавливать несколько выключателей, разделяя их по зонам и по количеству светильников.

Таким образом, в нужный момент, можно включить часть светильников и получить мягкое, не яркое освещение, а при необходимости, включив все светильники, можно будет получить уровень освещенности, сравнимый с операционной в больнице.

При этом, даже такой высокий уровень освещенности будет потреблять в разы меньше электроэнергии, чем при использовании обычных ламп накаливания или энергосберегающих ламп.

G9

Лампочки с цоколем G9, относятся к объемным, капсульного типа. По своим свойствам наиболее сравнимы с лампами накаливания. Выглядят как небольшая колба, которая светит вокруг себя, что успешно применяется в точечных светильниках с объемными плафонами, создаёт интересные световые эффекты. Штырьковый цоколь, представляет собой две петли из проволоки, с расстоянием 9мм между их осями.

Стандартный размер: Диаметр колбы 13-18мм, высота от 35мм

Тип: Объемная

Применение: В точечных светильниках декоративного и акцентного освещения.

Маркировка G9: G – штырьковые контакты, расстояние между контактами 9 мм.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E Резьбовой цоколь Эдисона
G Штырьковый
R Крепеж с утопленными выводами
H Автомобильные лампы
B Цоколь штифтовой (иногда называют — байонет)
S Софитный крепеж
P Фокусирующий
T Телефонный
K Кабельный
W Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s 1 контакт
d 2
t 3
q 4
p 5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W
