Область применения и характеристики провода пв 3

Технические характеристики

В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.

Технические характеристики провода ПВ-3

Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.

Остальные технические характеристики:

• Повышенная стойкость к влажности: до 100% при +35°C.
• Стойкость к:
  • плесени;
  • ударам;
  • изгибам;
  • вибрации;
  • акустическим воздействиям.
• Не распространяют горение.
• Жила не должна нагреваться выше +70°C.

Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.

Описание характеристик

Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:

• ПВ-3 1,5 — 10 руб/м;
• ПВ-3 2,5 — 15 руб/м;
• 4 мм² — 25 руб/м;
• 6 мм² — 37 руб/м;
• 10 мм² — 65 руб/м;
• 16 мм² — 98 руб/м;
• 25 мм² — 148 руб/м;
• 35 мм² — 210 руб/м.

Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.

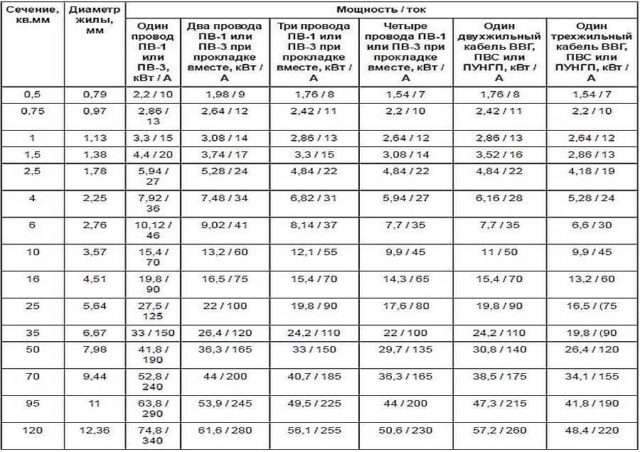

Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки

Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
4. Провод с легкостью переносит вибрации, акустические удары и т. п.
5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

• ПВ-1;
• ПВ-3;
• ПВ-4.

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2017 году производит:

• силовые провода гибкие с оболочкой изоляции из термоэластопласта;
• неизолированные провода;
• луженные;
• для электрического оборудования;
• бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

• ВВГнг – сниженной горючести;
• ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

• кабеля термостойкие неизолированные;
• изолированные;
• силовые;
• с пониженным газовыделением;
• с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Использование

Из распаячной коробки либо напрямую из щитка к любой бытовой розетке и напрямую подсоединяемым электроприборам бросают провода с 2 или с 3 жилами (фаза, ноль, заземление). Присоединение же устройства освещения производится двумя отдельными одножильными электропроводами, один из которых (фаза) оснащён выключателем. Использовать для прерывания электрической цепи многожильные провода нерационально. Если в светильнике используется несколько ламп, то от второй клеммы выключателя к люстре делают вывод многожильного провода (жилы по числу ламп). Однако от источника света до прибора размыкания электроцепи прокладывается всё тот же фазовый одножильный провод ПВ.

Будьте осторожны! Если прерывание электрической цепи ошибочно выполнено на нулевом проводе, то светильник всегда будет находиться под напряжением. Для определения фазы используйте индикаторную отвёртку.

Согласно ГОСТу 6323-79 медный провод, изолированный поливинилхлоридом, применяется для монтажа электроцепей:

в пустотах строительных конструкций, в стальных трубах и т. п (ПВ1); там где предполагается изгиб (ПВ2 гибкий и ПВ3 повышенной гибкости); там где предполагается неоднократный изгиб (ПВ4 особо гибкий).

Как видим, цифра после наименования указывает не на количество жил, а на класс гибкости. Чем выше число, тем более устойчив провод на изгиб.

Обратите внимание: указанный выше стандарт с 01.01.2011 прекратил своё действие на территории РФ, однако продукция с подобной маркировкой продолжает не только применяться, но и завозиться с ближнего зарубежья. Чтобы избежать недоразумений, следует знать, что по ГОСТ Р 53768-2010 и ТУ 16-705.501-2010: ПВ1 и ПВ2 – это то же самое, что ПуВ, а ПВ3 и ПВ4 – ПуГВ (провод установочный гибкий поливинилхлоридный)

Где купить провод ПВ-3: производители, цены

Сегодня на рынке присутствует большое количество фирм – производителей проводов различных марок, выдающих качественную проводную продукцию широкого ассортимента по оптимальным ценам. Компаний посредников еще больше, особенно в интернете, например, компания ЭТМ (не реклама).

Мест для покупки огромное количество, поэтому в первую очередь обращайте свое внимание на производителя. Среди лидеров отрасли считаются следующие Российские компании: Энергокабель, ТД Альянс Кабель, НКЗ Электрокабель НН, Спецкабель, РОССКАТ, Кабельный завод АЛЮР, Москабельмет

Из иностранных отличились компании Zandz (ZZ) производящая молниезащиту, заземление, Pride. Обычно они продаются метражом, цены сильно разняться от марки и сечения. Например, ПВ3 1х0,75мм стоит в среднем 4-5 руб/м, цена пвз 1 х 2.5мм для теплового пола уже 20руб/м, а ПВ3-150 – 959 рублей за один метр.

Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

Конструкция

1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
3. Изоляция — ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Предлагаемые аналоги провода

Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке

Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

1. вариации конфигураций;
2. разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

1. гибкость;
2. малая степень дымовыделения;
3. высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».

Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.

Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками

Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

1. материалы не высокого качества;
2. мгновенная потеря своих свойств при нагревании.

Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариацияхОдножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

1. одножильные кабеля менее гибкие;
2. многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Расшифровка

Аббревиатура ПВ-3 означает:

• П – провод;
• В – изоляция выполнена из поливинилхлоридного материала;
• 3 – соответствующий класс гибкости.

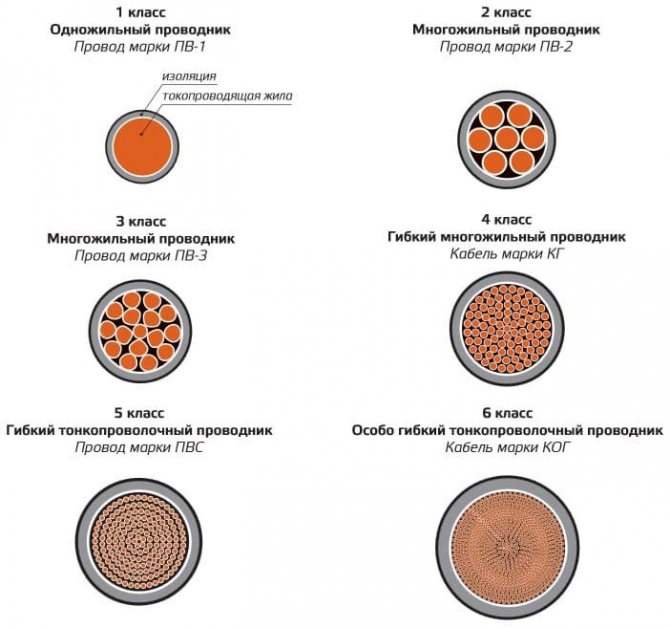

Зависимость гибкости от количества проволок С целью облегчения идентификации жил в процессе прокладки и выполнения соединений их изоляционное покрытие окрашено в сплошные цвета или обозначено цветными полосами:

• синий – нулевая жила;
• коричневый, обозначающий фазу 1;
• черный, маркирующий жилу фазы 2;
• серый, определяющий фазу 3;
• желто-зеленый – жила заземления;
• голубой цвет предназначен для обозначения среднего проводника;
• красный, белый, фиолетовый и другие распространенные цвета, могут характеризовать, как фазу жилы, так и другие показатели.

Порошковые

Принцип работы ОП прост и аналогичен водной конструкции. Емкость наполнена порошком (фосфорно-аммонийные, натриевые, калиевые соли). Закаченный газ (азот, воздух) создает давление, выталкивает порошок через открытое запорно-пусковое устройство.

Порошковые средства применяются для всех видов горящих материалов, кроме металла. Для тушения металла используются порошковые устройства марки ОПС (специальные). Тушащий порошок безопасен для человека, он встречается в местах скопления людей, на промышленных предприятиях, складских помещениях. Попадая на горящую поверхность, порошок замедляет реакцию окисления, угнетая горение материалов.

Провод ПВ-3: обзор

Провод ПВ-3 – это медный проводник, который заизолирован поливинилхлоридом. Проводник получил достаточно серьезно применение, так как с помощью него можно подключить электрические аппараты, механизмы, осветительные и силовые сети.

Стоит отметить, что провод ПВ-3 – это модификация популярного проводника ПВ-1, однако он получил дополнительную гибкость, за счет этого и считается достаточно универсальным.

Конструкция провода

Провод получил одну медную жилу, что делает его конструкцию достаточно простой. Если говорить за особенности, то стоит выделить его отличную гибкость и прочность. Также ПВ-3 может похвастаться хорошей проводящей способностью, что делает его настолько популярным.

Расшифровка

Если говорить за расшифровку проводника, то стоит выделить следующие:

1. П – провод.
2. В – изоляция выполнена из поливинилхлорида.
3. 3 – это класс гибкости.

Характеристики

Если внимательно смотреть на основные характеристики проводника, стоит брать в учет, что он устойчив к влиянию влаги, пара и конденсата. Рабочая температура от +60 до -70 градусов. Соответственно его можно устанавливать в ванных, банях, подвалах.

Вторая ключевая особенность кабеля заключается в том, что он не горит. При нагревании его изоляция начинает плавиться. При этом нет никаких искр, даже если его поверхность будет влажная. Также провод отлично борется с механическими повреждениями и устойчив к плесени.

Срок службы провода составляет 15 лет, продается проводник мотками по 100 метров. Если вы покупаете на рынке, то сможете найти и другие оптимальные размеры для себя.

Область применения

На самом деле провод ПВ-3 получил широкое применение на территории нашей страны. Это связано с его универсальными характеристиками и прочностью. Сейчас можно выделить три основных сферы, где его начали активно применять:

1. Жилые и производственные помещения.
2. Помещения, где повышена влага.
3. Можно делать монтаж проводки в доме.
4. Также он используется во время прокладки коммуникационных систем.

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Стенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С

При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С.

Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Понятное дело, что цена на такой провод выше.

Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны

И при выборе провода их никак нельзя обделять своим вниманием

Итак:

Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Максимально допустимые сопротивления провода ПВ3

Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение

Для этого изоляцию подвергают высоковольтным испытаниям.

Основные характеристики провода ПВ3

Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Провод ПуВ (ПВ1)

Провод установочный и бытовой

Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.

Конструкция

• Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
• Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
• Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
• Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.

Область применения

Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.

Характеристики

• Минимально допустимая температура прокладки -15°С.
• Допускается продолжительный нагрев не выше t=+70°С.
• Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
• Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
• Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
• Производственная длина >100 м.
• Гарантия на эксплуатацию (с момента ввода) — 3 года.
• Изгибание более:

— ПуВ, ПуВВ – 10 диаметров

— ПуГВ, ПуГВВ – 5 D.

Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.

Правила использования

Прокладка электрической проводки с помощью кабеля ПВ1, ПВ3 и т. д. должна выполняться при температуре окружающей среды не менее -15 гр. Цельсия. Если погода не позволяет этого сделать, то возможен монтаж при меньших значениях, но в таком случае провод предварительно нагревается. При игнорировании этих условий ПВ может повредиться, потерять функциональность, что приведет к уменьшению электрической и пожарной безопасности.

Устанавливать провод можно несколькими способами:

• кабель-каналы;
• лотки и коробы;
• гильзы;
• металлические и пластиковые рукава;
• прочие металлические и пластиковые изделия;
• в качестве заземляющего контура.

В процессе монтажа следите за тем, чтобы провод не подвергался воздействию влаги или воды. Температуры эксплуатации ПВ3 находятся в диапазоне от -45 до +50 гр. Цельсия (приблизительно такие же параметры для остальных моделей ПВ). В процессе эксплуатации кабель может нагреваться до температуры +70 гр. Цельсия. Заявленный выше срок эксплуатации (15 лет) будет актуальным при условии соблюдения всех правил и рекомендаций по монтажу, хранению, транспортировке и эксплуатации.

https://youtube.com/watch?v=gjLvIqrNCdQ

ПВ1 и другие модели медного или алюминиевого кабеля с поливинилхлоридной изоляцией – дешевый проводник с не самыми лучшими технико-эксплуатационными характеристиками. Его применение возможно при соблюдении целого ряда условий. Он подходит для коммутации оборудования и электропроводки, которая может быть выполнена из одной жилы.

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Похожие записи:

Ремонт светодиодных прожекторов Библиотеки p-cad 200x Емкость аккумулятора: в чем она измеряется, как ее измерить своими руками Устройство вакуумного выключателя и принцип работы Текстовый экран 20×4: инструкция по подключению и примеры использования Ss8550 datasheet, equivalent, cross reference search
