Программа электрик: для монтажа электропроводки в доме, для компьютера

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

sPlan – удобный графический редактор для электрических схем

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Фрагмент рабочего окна САПР Eplan Electriс Р8

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

САПР Target 3001

По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Micro-Cap – одно из лучших приложений для моделирования электросети

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Платформа TurboCAD может использоваться для решения многих задач

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

https://youtube.com/watch?v=w_lhC3i-3_0

https://youtube.com/watch?v=9c_jPSptAeo

Основные преимущества EnergyCS Электрика

Все расчеты в программном комплексе EnergyCS Электрика выполняются с помощью расчетной модели электрической сети, которая отражает конфигурацию схемы и основные свойства ее объектов (кабельных и воздушных линий, трансформаторов, коммутационных аппаратов, электроприемников и т.д.).

Схема распределительной сети переменного тока
Расчетная модель формируется автоматически при вводе (вычерчивании) объектов схемы с помощью специального графического редактора в естественном для пользователя виде, а также после задания пользователем необходимых свойств в соответствующих таблицах.
Параметры схемы замещения каждого объекта рассчитываются на основе заданных свойств и справочной информации, которая хранится во встроенной справочной базе данных.
Используются сменные встроенные базы данных справочной информации (БДС), ориентированные, например, на различных поставщиков оборудования (Siemens, Schneider-Electric, ABB и т.д.).

Работа с базой данных оборудования
Построенное графическое изображение схемы с нанесенными результатами расчета может быть сохранено в файле формата *.dxf (формат обмена чертежами для графической системы AutoCAD) или *.wmf.
По результатам комплексных расчетов формируются сводные таблицы для обоснования принятых решений (таблицы по выбору уставок защитных аппаратов, кабельный журнал для проведения кабельной раскладки и т.д.). Табличные данные (как исходные, так и результаты расчетов) могут передаваться непосредственно в MS Word с использованием специально заготовленных шаблонов (template), предусматривающих оформление результатов по правилам, принятым в организации, или без применения таких шаблонов. Кроме того, любая таблица может быть экспортирована в текстовый файл формата *.xml, *.csv или *.txt для ее последующего использования в различных приложениях.

Примеры выходных документов
Для упрощения анализа сети предусмотрены различные способы расцветки схемы.
На схеме отображается оперативное состояние каждого объекта (включено или отключено). Включение или отключение объекта может производиться простым щелчком мыши.
Для более быстрого формирования распределительной сети существует возможность использовать блоки. В качестве блока могут использоваться комплектные распределительные пункты, распределительные шкафы и распределительные щиты.
Программный комплекс может быть интегрирован в САПР более высокого уровня. Для этого предусмотрены следующие текстовые форматы обмена данными (в том числе графическими): *.xml, *.csv, *.dfx, *.wmf, *.txt.
Предусмотрена возможность интеграции с рядом специализированных программных комплексов: ElectriCS 3D для кабельной раскладки, EnergyCS для расчета режимов сложнозамкнутой электрической сети высокого напряжения.

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Весь интерфейс представлен на одной странице, состоит из нескольких информационных блоков:

характеристики электросети;
способы прокладки проводки;
поправки;
виды расчетов;
дополнительных сведений.

Для проведения расчетов внутри домашней электропроводки внизу окна выбираем кнопку «Квартира» и нажимаем ее.

Сразу откроется окно схемы квартирной проводки.

Ввод информации для расчета

Схема домашней проводки представлена в программе четырьмя вариантами. Переход между ними выполняется выделением точки в окне «Выбор схемы». Моментально включается та, на которую указано.

Я выбрал №3, как наиболее характерную схему для бюджетных квартир, не использующих питание электроплит.

Каждая схема предполагает радиальное питание потребителей по типу звезды, как рассказано в статье . Однако, использование метода шлейфа для подключения провода тоже вполне допустимо. Следует просто учесть особенности его коммутации.

В этом же окне необходимо указать остальные исходные данные расчета квартиры:

материал провода — выбираю медь. В современных квартирах пользоваться алюминиевыми проводами становится опасно: они слишком легко повреждается механическими нагрузками, обладают высокой пластичностью и оксидным слоем с повышенными диэлектрическими свойствами. Это является предпосылкой увеличения переходных сопротивлений и перегрева проводки, ведущей к пожару;
напряжение — указываю 220 вольт;
прокладка проводом — 3 жилы в коробе;
выбор провода -помечаю кабель и подтверждаю «Выбор проводников по ПУЭ»;
мощность потребителей — для цепей освещения и сантехники определяю 1 кВт, которого хватит с запасом, а кухне и розеточной группе назначаю 3. На первый взгляд маловато, да и резерв небольшой. Но, с учетом периодического, а не постоянного пользования бытовыми приборами вполне достаточно для бюджетной квартиры;
сos φ — просто указываю во всех клетках 0,9. Вполне подходит для схемы бытовой проводки.

Аналогичным образом вы можете ввести свои параметры, которые могу отличаться в зависимости от индивидуальных особенностей квартиры и ваших потребностей.

Выполнение расчета

Для его проведения нажимаем кнопку «Расчет». Программа очень быстро выдает результат.

Она рассчитала:

толщину каждого провода электрической схемы квартиры:
основные характеристики защитных автоматов и УЗО.

Разберем результаты расчета подробнее.

Обратите внимание на две косых черточки на обозначениях трасс перед всеми автоматами и УЗО. Они обозначают, что схема прокладывается двумя жилами провода, состоящих из и рабочего нуля

Их поперечное сечение выделено красным цветом и проставлено для каждой отдельной цепочки свое. Видим, что программа определила:

1,5 мм кв — для жилы провода схемы освещения и сантехники;
2,5 квадрата — на схему кухни и розеточную группу;
6 квадрат на общие вводные цепи и защитную шинку РЕ.

Программа Электрик вычислила автоматы с номиналами:

40 ампер на схему ввода квартиры;
16 — для кухни и розеточной группы;
5 — остальным цепям.

Эти величины показаны синим цветом. Можно согласиться с таким решением. Однако, выбор автоматического выключателя так просто не осуществляется. На практике вам потребуется учесть ряд параметров:

особенности времятоковой характеристики;
зону работы электромагнитного и теплового расцепителей;
расчет селективности сети;
предельную коммутационную способность;
класс токоограничения;
сопротивление петли фаза-ноль;
и некоторые другие факторы.

Программа Электрик определила УЗО на:

40 ампер номинального тока и 30 мА для утечки на цепь освещения и розеточную группу;
20 ампер и 30мА — на защиту кухни;
6 ампер и 10мА — схеме сантехники.

Вполне нормальный расчет устройств защитного отключения. Но я бы уточнил эти показатели следующим характеристиками:

вид конструкции (электронное или электромеханическое);
обеспечение селективности;
форма колебаний в сети.

Более подробно их анализ разобран в статье об . Считаю, что не стоит пренебрегать этими вопросами. Ошибки в выборе конструкции могут привести к очень печальным результатам.

Возможности

В данном ПО вас ждет совокупность инструментов, способных рассчитать электрическую цепь любой сложности со всеми ее параметрами. Тут присутствуют встроенные формулы, которые позволяют рассчитывать такие праматери, как: заземление, индуктивность, электрическое сопротивление, магнитное поле, тепловые потери и т. п.

Все это значит, что пользователь просто задает исходные данные в виде деталей, проводов и расположения компонентов электрической цепи, а программу уже считает остальные параметры, которые возникают после поступления заданного напряжения.

Поддерживается тестирования определенного сечения проводника на такие параметры, как:

температура;
возможность возникновения дуги;
сила тока;
потеря напряжения.

Электрик v8.6 способен помочь в проверке и выборе кабелей, согласно нормам с ПУЭ (правилами устройства электроустановок). Такой выбор будет наиболее оптимальным.

В самом приложении вас ждет огромный справочник, который содержит в себе все нужные для любого электрика данные. В частности, тут вы найдете:

параметры токопроводящих металлов, используемых в электрике;
вес жилы кабелей;
параметры сварочных и промышленных трансформаторов и т. п.
полная документация по используемым в быту электрическим приборам, их номинальные параметры, правила установки и т. д.

Данное приложение станет незаменимым помощником любого электрика. Вам нужно лишь познакомиться с ним, а для этого сгодится любой обучающий ролик с YouTube. Один из них мы привели немного ниже.

Платные программы для черчения электросхем

Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.

DipTrace — для разработки печатных плат

Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства. То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

В DipTrace можно посмотреть как будет выглядеть готовое изделие в формате 3D

Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения — Schematic DT.

Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

https://youtube.com/watch?v=j_SMuDpVT0A

SPlan

Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).

Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.

Одна из наиболее «легких» версий — SPlan Portable

После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.

После окончания работы можно сохранить файл в виде изображения, которое можно вывести на печать, причем могут создаваться большие схемы размером А4. Основной фал можно впоследствии редактировать.

Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.

https://youtube.com/watch?v=WHvnFbuibKc

Преимущества программирования

Программирование различных схем электропроводки избавляет потребителя от «возни» с самодельными расчётами схем электропроводки в собственном жилище. Прога, которую покупают или скачивают бесплатно из интернета, обеспечивает точный расчёт электрификации дома или квартиры.

Время, которое будет потрачено на сомнительные подсчёты необходимого сечения и потребности в объёме кабельной и проводной продукции для обеспечения полноценного расчёта проводки в помещениях, может быть сокращено обращением к программированию проектирования электропроводки в собственном жилище.

У тех, кто хочет устроить своими руками электропроводку в собственном доме, возникает желание самостоятельно подсчитать объёмы потребности в кабельной продукции. Самостоятельные расчёты чреваты неожиданными неприятностями, такими как разрушение поверхности покрытия стен, воспламенение проводов и возникновение пожара.

Чтобы избежать столь негативных прогнозов, нужно не лениться и обратиться к программному продукту, который выдаст правильное решение, связанное со всем спектром этих вопросов.

Не стоит опасаться сложностей обращения с программой в этой сфере. Разработчики программ для проектирования электропроводок в частном жилище учли все пожелания потребителей.

Важно! Программы адаптированы для широкого круга потребителей. Воспользоваться компьютерным продуктом могут те слои населения, которые имеют возможность доступа к техническому оборудованию с подключением к сети интернета

В противном случае можно дать совет о приобретении ПО на твёрдых носителях.

Последовательность монтажа электропроводки скрытого типа

Скрытая электропроводка монтируется в той же последовательности, что и открытая, только ее проводят внутри стен или в полу. Сначала нужно установить распределительный ящик для проводных линий, к нему подключаем основной провод питания.

Затем устанавливают рубильники в распределительный ящик и подводят к ним провода, которые будут находиться внутри помещения. Нужно отмерить запас провода, проложить внутренний канал и на расстоянии полтора метра установить в этом месте первую распределительную коробку.

В ней нужно выбрать основные провода по сечению в зависимости от того, куда будет идти провод, выбрать толщину сечения провода. К кухне, прачечной ведутся провода более толстого сечения от 2.5 мм. В зал, спальню ведутся провода более тонкого сечения от 1.5 мм.

Внутренние каналы нужно прокладывать в изоляционных трубах, переходя из комнаты в комнату не забывать ставить распределительную коробку и в ней обязательно оставлять запас провода. Соединения проводов должны быть легкодоступными и прочно изолированными. Розетки должны иметь дополнительную защиту от детей и от попадания влаги.

Не стоит забывать о том, что провода должны монтироваться в специальные кабель каналы для доступности их демонтажа. Всегда стоит помнить, где был проложен кабель, так как при последующем ремонте в эту стену могу вбиваться гвозди и вкручиваться шурупы. И это может привести к повреждению электропровода, что приведет к короткому замыканию в электросети.

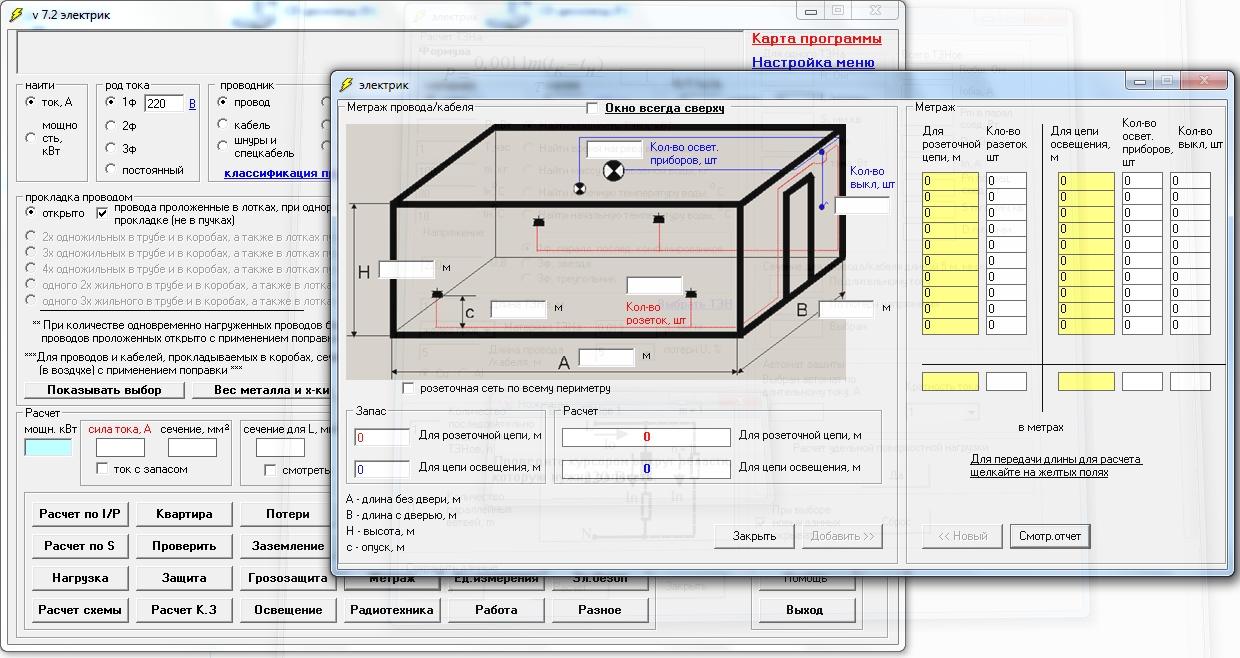

Пример работы в программе «Электрик»

Самое простое, что может делать эта программа – помочь рассчитать количество провода, необходимое для замены проводки в помещении. Режим подсчета включается из главного окна программы, нажатием на кнопку «Метраж», после чего откроется окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений возле каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных приборов и требуемых для них выключателей.

Когда все данные введены в соответствующие ячейки, программа сразу же показывает готовый результат, к которому вручную можно прибавить некоторое количество метража провода про запас.

При этом нет необходимости записывать результаты вычислений – программа сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для десяти комнат и выдавать, какое общее количество кабеля требуется закупить для электромонтажных работ.

Наглядно весь процесс расчета на видео:

Плюсы и минусы

Прежде всего стоит сказать как о преимуществе об очень удобной и ненавязчивой графической оболочки. Рассчитывать самые важные показатели можно, не покидая главного окна. А обратиться к дополнительным опциям легко с помощью кнопок, которые вынесены на специальную панель, расположенную внизу. Фактически в интерфейсе Electric 9.01 нет ничего лишнего.

Разумеется, эта утилита не способна помочь в решении всех практических задач, с которыми может столкнуться электрик в процессе своей деятельности. Это можно назвать минусом. Есть и ещё один недостаток: разобраться во всех тонкостях программы неподготовленному человеку будет довольно сложно.

Кроме того, в аспекте проектирования Электрик v8.6 проигрывает, например, такому программному продукту, как L’CAD. Однако в целом программа очень полезная, и многие электрики отзываются о ней положительно.

Последовательность монтажа электропроводки скрытого типа

https://youtube.com/watch?v=Q9lzDmaLbSI

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Весь интерфейс представлен на одной странице, состоит из нескольких информационных блоков:

характеристики электросети;
способы прокладки проводки;
поправки;
виды расчетов;
дополнительных сведений.

Сразу откроется окно схемы квартирной проводки.

Ввод информации для расчета

Я выбрал №3, как наиболее характерную схему для бюджетных квартир, не использующих питание электроплит.

Каждая схема предполагает радиальное питание потребителей по типу звезды, как рассказано в статье о подключении розеток и выключателей. Однако, использование метода шлейфа для подключения провода тоже вполне допустимо. Следует просто учесть особенности его коммутации.

В этом же окне необходимо указать остальные исходные данные расчета квартиры:

материал провода — выбираю медь. В современных квартирах пользоваться алюминиевыми проводами становится опасно: они слишком легко повреждается механическими нагрузками, обладают высокой пластичностью и оксидным слоем с повышенными диэлектрическими свойствами. Это является предпосылкой увеличения переходных сопротивлений и перегрева проводки, ведущей к пожару;
напряжение — указываю 220 вольт;
прокладка проводом — 3 жилы в коробе;
выбор провода —помечаю кабель и подтверждаю «Выбор проводников по ПУЭ»;
мощность потребителей — для цепей освещения и сантехники определяю 1 кВт, которого хватит с запасом, а кухне и розеточной группе назначаю 3. На первый взгляд маловато, да и резерв небольшой. Но, с учетом периодического, а не постоянного пользования бытовыми приборами вполне достаточно для бюджетной квартиры;
сos φ — просто указываю во всех клетках 0,9. Вполне подходит для схемы бытовой проводки.

Выполнение расчета

Для его проведения нажимаем кнопку «Расчет». Программа очень быстро выдает результат.

Она рассчитала:

толщину каждого провода электрической схемы квартиры:
основные характеристики защитных автоматов и УЗО.

Разберем результаты расчета подробнее.

Скачать

Электрик — Бесплатная программа для электриков и проектировщиков предназначена в помощь электрификаторам всех уровней в быту

Программа позволяет:-рассчитать мощность по 1ф/3ф току.-рассчитать ток по 1ф/3ф мощности.-по заданому сечению и условиям прокладки оределить ток и мощность.-рассчитать потери напряжения-рассчитать токи короткого замыкания-определить диаметр провода,кабеля,шнура и спецкабеля.-определить сечение провода,кабеля,шнура и спецкабеля-проверить выбранное сечение на:-нагрев-экономическую плотность тока-потери напряжения-корону -выбрать сечение провода,кабеля,шнура и спецкабеля при определенной прокладке и потерю напряжения для проводников до 1000 В при определенной длине.-определить ток плавки материала проводника.-определить сопротивление.-определить нагрев.-определить энергию электрической цепи.-определить количество теплоты,выделяющейся в цепи(работа).-расчитать заземление,как одиночного так и контора.-расчитать промерзания грунта для работ по заземлению и прокладке кабелей-выбрать автоматы защиты-произвести расчет работ и выбор оборудования связанных с электрификацией.и многое другое.

Сайт программы: http://rzd2001.narod.ru/load.html

Программа Заземление — предназначена для расчета заземления

Программа Заземление сводится к определению длины горизонтального заземлителя (обвязка) и числа вертикальных заземлителей (стержней) при заданных условиях.

Тестировалась на Win 9x, Win XP, Win 7, Win 8, Win 10Инсталляции не требуетсяДля работы программы в Win 9x необходима библиотека для программ написанных на языке VB. Проверте, установлен ли у Вас файл C:\Windows\System\msvbvm60.dll Если у Вас его нет, то взять можно здесьУстанавливается файл msvbvm60.dll или в C:\Windows\System или в директорию программы.Подробная помощь и описание работы в программе zz.exe

Сайт программы: http://rzd2001.narod.ru/zz.html

Программа Расчет зон молниезащиты предназначена для расчета зон молниезащиты

Установите длину, ширину и высоту здания или сооружения,которое собираетесь защищать. Щелкните по последнему текстовому полю (желтое) и выберете n -среднегодовое число ударов молнии в 1 кв.км земной поверхностив месте расположения здания(сооружения) щелчком на соответствующемтекстовом поле в нижней правой части карты. Выберете из базы данных категорию защищаемого здания/сооружения. Выберете зону защиты: А или Б (щелкните на выбранное желтое поле)в соответствии с N (ожидаемое количество поражений молнией)Читайте примечание (кнопка «Примечание»). Выберете из 5-ти схем соответствующую вам и щелкните. Установите значения в левых текстовых полях и нажмите кнопку»Расчет»К каждому из пяти схем соответствует свое примечание(кнопка «Примечание»)Там же и формулы для расчета каждой схемы защиты.

Сайт программы: http://rzd2001.narod.ru/mz.html

Программа Короткое замыкание kz1000 v 1.1 предназначена для расчета токов короткого замыкания в электроустановках переменного тока напряжением до 1 кВ kz1000

Программа позволяет:рассчитать ток 1-но(3-х) фазного короткого замыканияна кабельных и воздушных линиях.Расчет в программе ведется согласно указаниям ГОСТ 28249-93 «Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ».

Сайт программы: http://rzd2001.narod.ru/kz.html

Программа — помощник

Чтобы все параметры и необходимые материалы для ее монтирования были правильно рассчитаны, нужно воспользоваться программой «Электрик». Эта программа очень проста в использовании, сделана полностью на русском языке и предназначена для проектирования домашних электросетей.

Возможности программы «Электрик»:

расчет электроснабжения;
вычисление возможных потерь электрической сети;
расчет и определение необходимого кабеля и его сечения;
создание списка материалов;
рассчитывает количество ламп накаливания, люстр, светильников;
составление плана по рассчитанной мощности (проектирование).

https://youtube.com/watch?v=y1XgzhtQpIk

Чтобы рассчитать все параметры электропроводки в частном доме необходимое количество кабелей, проводов, розеток, выключателей и специальных изолирующих материалов, в программу нужно внести данные о размерах дома, о количестве требуемой электроэнергии, и, самое главное, не забывать, что схема подключения электропроводки должна соответствовать регламентирующим документам и правилам противопожарной безопасности. Благодаря программе проектирования можно без помощи специалистов составить схему электропитания квартиры и одновременно составить план работы.

Windows

Характеристики

Обновлено: 2019-12-03 10:38:19

Разрядность: 32 и 64 бит

Совместимость: Windows XP, Windows 7, Windows 8, Windows 10

Язык: Русский, Английский

Описание

QElectroTech Простая и удобная пограмма для проектирования электросхем для персональных компьютеров под управлением Windows. Она позволит вам создавать схемы, используя большой набор функциональных элементов.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

https://youtube.com/watch?v=q0Tb9JEzVXg

https://youtube.com/watch?v=ncZOGPV9ifU

https://youtube.com/watch?v=KWMyMvCp1A4

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

Особенности программы электрик

Платные приложения

sPlan

Eplan Electric

Target 3001

Micro-Cap

TurboCAD

Основные преимущества EnergyCS Электрика

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Ввод информации для расчета

Выполнение расчета

Возможности

Платные программы для черчения электросхем

DipTrace — для разработки печатных плат

SPlan

Преимущества программирования

Последовательность монтажа электропроводки скрытого типа

Пример работы в программе «Электрик»

Плюсы и минусы

Последовательность монтажа электропроводки скрытого типа

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Ввод информации для расчета

Выполнение расчета

Рекомендуемые провода

Рекомендуемые автоматические выключатели

Рекомендуемые УЗО

Скачать

Программа — помощник

Windows

Характеристики

Описание

Как итог – когда нужны программы для создания схем

Как итог – когда нужны программы для создания схем

Особенности программы электрик

Платные приложения

sPlan

Eplan Electric

Target 3001

Micro-Cap

TurboCAD

Основные преимущества EnergyCS Электрика

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Ввод информации для расчета

Выполнение расчета

Возможности

Платные программы для черчения электросхем

DipTrace — для разработки печатных плат

SPlan

Преимущества программирования

Последовательность монтажа электропроводки скрытого типа

Пример работы в программе «Электрик»

Плюсы и минусы

Последовательность монтажа электропроводки скрытого типа

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Ввод информации для расчета

Выполнение расчета

Рекомендуемые провода

Рекомендуемые автоматические выключатели

Рекомендуемые УЗО

Скачать

Программа — помощник

Windows

Характеристики

Описание

Как итог – когда нужны программы для создания схем

Как итог – когда нужны программы для создания схем

Похожие записи:
