Нарисовать Электрическую Схему Онлайн
Интерфейс должен быть простым, удобным, функциональным.
Не забудьте для отображения данных характеристик на схеме поставить напротив них галочки. Переходим к следующему элементу. КАК ПЕРЕНЕСТИ ЭЛЕКТРОННУЮ СХЕМУ С БУМАГИ НА ПЛАТУ
https://youtube.com/watch?v=1KRIP1tCkQA
Тело можно перетащить на схему, а затем соединения можно нанести на соответствующие точки на корпусе самоопределяемого компонента. Если вы возьмете его, оставьте сильную цепочку гондола из нейлона, чтобы вытащить другой провод позже. В правой части программы для рисования схем Scheme-it имеется панель, с помощью которой вы сможете осуществлять поиск по каталогу Digi-Key. Также можно в 3D варианте посмотреть внешний вид готовой платы. Создание различных электронных схем не является единственной задачей для MS Visio. В то же время в спецификации появляются параметры название, номер, номинал выбранного элемента.
Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. EasyEDA — Сервис по созданию электронных схем и печатных плат онлайн
https://youtube.com/watch?v=ajm6eVIZrRg
Lucidchart
Lucidchart является самым популярным онлайн-сервисом для построения блок-схем. Удобный интерфейс позволяет легко создавать блок-схемы и управлять ими. На выбор есть готовые шаблоны, но можно начать работу и с чистого листа.
Так как это довольно мощный инструмент он имеет бесплатный и 3 платных тарифных плана — 6 долларов для продвинутого домашнего использования, 9 долларов за профессиональную версию и 20 долларов для команды.
Если вы пользуетесь бесплатной учетной записью, вы получаете только 25 Мб памяти и до пяти документов. Платные тарифы предоставляют больше возможностей, например: больший размер хранилища, неограниченное количество форм и документов, связывание данных, импорт в Microsoft Visio и многое другое.
Но даже бесплатная учетная запись дает доступ к основным формам, стрелкам и текстовым полям. Этого будет достаточно в большинстве случаев. Для бесплатного тарифа также доступна возможность совместной работы. Но есть некоторые ограничения. Например, представитель какой-либо команды может сотрудничать с бесплатным пользователем, но бесплатный пользователь может редактировать схему только в том случае, если в ней менее 60 объектов и если в ней нет никаких объектов платного уровня.
Lucidchart поддерживает форматы JPEG, PDF, PNG, SVG и Visio (VDX). Существует даже поддержка импорта из Amazon Web Service (AWS), Visio (VSDX), Omnigraffle и многих других сервисов. Если вам нужно закончить блок-схему позже, все ваши данные будут храниться в их облаке, так что в следующий раз вы просто продолжите с того места, где остановились.
BlockShem
В программе BlockShem, к сожалению, представлено намного меньше функций и удобств для пользователей. Полностью отсутствует автоматизация процесса в любом виде. В БлокСхеме пользователь должен вручную рисовать фигуры, а после объединять их. Данный редактор скорее относится к графическим, нежели к объектным, предназначенным для создания схем.
Библиотека фигур, к сожалению, в этой программе крайне бедна.
Как видите, существует большой выбор софта, предназначенного для построения блок-схем. Причем различаются приложения не только количеством функций — некоторые из них предполагают фундаментально другой принцип работы, отличимый от аналогов. Поэтому сложно посоветовать, каким редактором пользоваться — каждый может подобрать именно тот продукт, который ему необходим.
draw.io
Все, что вам нужно сделать, чтобы начать работу, это один раз выбрать место для сохранения файлов, которое в дальнейшем запоминается и используется по умолчанию. Можно выбрать отдельную папку в Google Drive, Dropbox, OneDrive (сервис будет иметь доступ только к указанной папке) или место на жестком диске компьютера. Если вам нужно работать с другими людьми, Google Drive будет лучшим вариантом.
Сервис draw.io поддерживает импорт файлов формата JPEG, PNG, SVG, сторонних сервисов Gliffy, Lucidchart и VSDX. Диаграммы, которые вы создаете можно экспортировать в HTML, JPEG, PDF, PNG, SVG и XML.
Бесплатные программы
Предоставляются пользователю в безвозмездное использование на постоянной основе. Они работают на соответствующих лицензиях. Поэтому, прежде чем начать использовать графические редакторы, необходимо скачать лицензию. Из популярных можно отметить Freeware, Open Source, GNU GPL, Public domain, Ad-supported и Donationware.
Программа для электросхем
Первая, третья и четвертая программы не ограничены по функционалу и могут быть применены в любое время суток. Вторая частично ограничена по коммерческой составляющей. Пятый сервис функционален и удобен. Шестой предоставляется безвозмездно, но создатель предлагает добровольно пожертвовать средства.
Функции бесплатного сервиса
VISIO
Редактор, которым просто и удобно управлять. Он имеет богатый функциональный набор. Несмотря на то, что приложение создано для показа информации на пк, сделанный документ можно в любое время распечатать для удобства.
VISIO
«Компас Электрик»
Приложение, сконструированное АСКОНом, помогающее проектировать любое электрооборудование и прикладывать к нему кондукторскую документацию. Платное программное обеспечение, но бесплатное на протяжении 2 месяцев.
«Компас Электрик»
ProfilCAD
Автоматизированное ПО, сконструированное для профессиональных электромонтажников и проектировщиков. Приложение помогает создавать электротехнический чертеж, отталкиваясь от плана помещения.
ProfilCAD
QElectroTech
Простой удобный и бесплатный сервис, созданный для формирования практических с электронными схемами-чертежами. Обычный редактор без специальных реализованных функций.
QElectroTech
123D Circuits
Веб-сервис, созданный для формирования проектов. Имеет в себе функции, нацеленные на программирование оборудования, симуляцию и трудовой анализ. Типовой функциональный набор имеет только радио-компоненты с модулями системы ардуино.
123D Circuits
Microsoft Visio
Приложение, отличающееся от других автоматическим и ручным расчетом принципиальной и силовой электрической схемы. Имеет в себе расширительный комплект базовых элементов. Нет возможности создания и редактирования объектов, доступен только их просмотр и распечатка.
Microsoft Visio
KiCad
Комплекс, имеющий открытый код. Система для сквозного конструирования электрических схем. Нацелена на разработку принципиальной схемы.
Вам это будет интересно Индуктивная катушка: что это и где используется
KiCad
CadSoft Eagle
Программное обеспечение в виде комплексной среды, где можно создать как принципиальные схемы, так и макеты плат. Работать с ней можно в любом режиме. Приложение платное, но для ознакомления предоставляется бесплатно.
Обратите внимание! Имеет в связи с бесплатным использованием функциональные ограничения. К примеру, работать в редакторе можно с одним файлом
CadSoft Eagle
Modelio 3.0.1
Решение от Modeliosoft оставляет двойственные впечатления. Видно, что проделана огромная работа, но складывается впечатление, что все функции немного недоделаны. Это выражается либо в не дружественности интерфейса (многое сделано просто неудобно), либо в несоответствии ожиданиям (например, схема с белым фоном в самом Modelio, при формировании картинки получала грязно желтый фон). Отдельно хочется сказать про полное отсутствие копипаста (копирование объекта или группы объектов в буфер обмена с последующей вставкой) – это несерьезно! Решение бесплатное.
Рисование схем процессов.
Не самая лучшая реализация разработки процессов, требует вдвое больше времени на разработку процесса, чем лидеры. Соответствие нотации почти полное (некоторые возможности нотации не поддерживаются), однако имеет ряд недочетов (например, у граничного события при свойстве «CancelActivity=True» граница рисуется штрихом, что неверно). Не очень получается и конечный результат – такое чувство, что картинки получаются с очень низким разрешением. Также, нет возможности выгрузить процесс в общепринятых форматах, таких как XPDL и BPEL, для использования в сторонних программах – будьте внимательны при выборе! Я бы не стал рекомендовать использовать эту программу в качестве средства разработки процессов.
Самая популярная программа для создания принципиальной электрической схемы на Mac Windows и Linux
Компоненты продемонстрируются в 3D в их реальной форме. В первой нет возможности сохранить и распечатать нарисованную схему.
Распространение: Freeware бесплатная с ограничениями и Shareware платная Подробнее Kicad САПР сквозного проектирования, позволяющая создавать профессиональные электрические схемы и разрабатывать для них печатные платы.
DoCircuits : Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Программа свободно распространяется и полностью на русском языке.
Для подключения еще одной библиотеки нужно нажать кнопку «Создать», потом указать путь к библиотеке и ее название. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта. В ней можно не только нарисовать принципиальную электрическую схему, но и блок-схемы и многое другое. Если там чего-то нет, можно добавить свои элементы.
Вывод: в основном эта программа подходит для студентов и начинающих радиолюбителей. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках. Вроде все неплохо, но у D Circuits есть серьезные недостатки. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места.
Полезные ссылки
Скачать Eagle Dip Trace Dip Trace представляет собой набор нескольких редакторов и меню, в которых выполняются различные процессы с электрическими схемами. DoCircuits 5. Как создать принципиальную электрическую схему Создать принципиальную электрическую схему при помощью готовых символов и изменить её в нужный Формат через 1 нажатии. PartSim электронный симулятор схемы онлайн.
ПО состоит из модулей: Schematic для создания многолистовых многоуровневых схем с встроенным простейшим симулятором и PCB Layout. Мощная CAD-программа для разработки схем и печатных плат. Интерфейс бесплатной программы для рисования схем ProfiCAD Профикад Принцип работы простой: в поле слева находим нужный элемент, перетягиваем его в нужное место схемы, поворачиваем в требуемое положение.
По завершении создания проекта выбирается крышка щита. Программа имеет многочисленные настройки, которые требуют в начале подробного изучения, но в дальнейшем сильно облегчают работу. XCircuit — простой редактор с минимумом функций Язык приложения — английский, программа не воспринимает русские символы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.
Программа для рисования электрических схем
https://youtube.com/watch?v=M5hdSufyuxA
Microsoft Visio
Microsoft Visio – это инструмент для людей, которые для своей работы часто рисуют диаграммы и блок-схемы на компьютере. Здесь представлен широкий выбор встроенных формул. Эта программа поможет создать привлекательную презентацию в виде диаграмм или блок-схем с большим количеством информации:
В Microsoft Visio в распоряжении предоставляет целый ряд различных форм, которые делятся на группы, чтобы облегчить их поиск и поддержание общего порядка в схеме. Здесь также есть множество шаблонов, которые представляют собой набор форм и помогают нам добавить их к чертежу. Научиться их использовать, подключать, отключать, делиться фигурами и «приклеивать» к соответствующим объектам довольно просто – в интернете можно найти любые мануалы, как видео, так и простые инструкции.
Шаблоны очень полезны при создании диаграмм. Есть много доступных групп шаблонов, и каждая из них при создании диаграммы делает определённый процесс наших действий более последовательным. Чтобы правильно их использовать, сначала необходимо научиться адаптировать шаблон к типу работы.
Формы диаграммы Visio могут содержать различные типы данных. Экспорт данных из внешних источников, таких как Excel, Access, SQL Server или SharePoint, является двухэтапным процессом, состоящим непосредственно из загрузки и предобразования данных в необходимый формат. Microsoft Visio используется для создания всех видов блок-схем, что позволяет их редактировать и адаптировать к нашим потребностям. Люди, знакомые с популярным офисным пакетом производителя уже через несколько минут смогут освоиться в интерфейсе и управлять новыми проектами и шаблонами.
Версия Professional, по сравнению со стандартной, оснащена возможностью параллельного использования несколькими пользователями, а также дополнительными вариантами редактирования: новые формы, шаблоны и поддерживаемые типы блок-схем. Библиотека пополнена элементами, необходимыми для построения электронных планов помещений, карт и диаграмм, а также блок-схем, связанных с программным обеспечением, базами данных и этапами процесса. Независимо от типа выбранного проекта, программа довольно проста в использовании – все функции доступны на ленте.
https://youtube.com/watch?v=6sAi6AqSzYc
Dia – бесплатная программа, которая может быть альтернативой Microsoft Visio и другим подобным инструментам, когда нужно быстро и качественно нарисовать алгоритм в виде блок-схемы. Позволяет создавать графические презентации различных типов – блок-схемы, диаграммы и графики. Существует библиотека шаблонов включает в себя универсальные символы UML (используемые в объектном анализе и объектно-ориентированном программировании), а также символы для других специализаций – электрики, программирования, гражданского строительства и т. д.
Программа использует собственный формат DIA на основе XML, а также позволяет читать и сохранять документы в форматах DXF и SVG. К сожалению, файлы Visio VDX и VSX не поддерживаются. Интерфейс программы похож на популярный GIMP, который является результатом использования тех же библиотек GTK+.
https://youtube.com/watch?v=j-Ok-mLNysk
В интернете есть множество аналогичного софта, который незначительно отличается функциональностью. В большинстве случаев главное отличие – это стоимость программы, так что выбор только за вами.
Wireflow
Это бесплатный сервис, который подходит для тех, кто разрабатывает собственные веб-страницы или приложения. У Wireflow приятный интерфейс с большим набором функций (каждая из них изображается специальной иконкой чтобы было легче запомнить ее назначение и расположение).
Для создания документов в сервисе предлагаются готовые шаблоны, а также отдельные блоки, стрелки и соединяющие элементы. Ими легко управлять с помощью мыши: они просто перетаскиваются ей в рабочую зону. Правда, сохранить файлы получится только в формате изображения jpg – это, пожалуй, самый весомый недостаток данного сервиса.
Но с другой стороны – использование Wireflow абсолютно бесплатно. Никаких тарифов пользователю не предлагается, все функции доступны просто при открытии сайта. Поэтому если вам нужно создать обычную блок-схему для собственного удобства, то этот сервис хорошо вам подойдет, и тратиться на ПО лишний раз не придется.
Плюсы и минусы
Полностью бесплатный сервис
Более 10 пользовательских графических объектов и шаблонов
Возможность создание группы пользователей, имеющих доступ к проекту
Поддержка чата
Удобный интерфейс
Англоязычный сервис
UML диаграммы онлайн с помощью LucidChart Free
Интерактивный облачный инструмент, который позволяет создавать основные диаграммы сети с использованием интуитивно понятного и функционального интерфейса. Используя LucidChart, можно взаимодействовать с другими пользователями, позволяя им просматривать, редактировать и комментировать документ.
Зарегистрировав бесплатную учетную запись, вы получите доступ ко всему, что нужно для создания основных сетевых диаграмм непосредственно из браузера. У бесплатной учетной записи UML редактора есть некоторые ограничения. В том числе ограничение по количеству объектов в одной диаграмме (максимум 60). Также нельзя экспортировать диаграммы в формат Visio и просматривать историю изменений.
При создании нового документа кликните по иконке, расположенной рядом с фигурами слева, чтобы добавить в библиотеку другие фигуры. Можно поискать в Сети другие фигуры, изображения или иконки; импортировать собственные изображения, нажав на иконку лупы, расположенную в верхней левой части экрана.
Wireflow
Еще одним совершенно бесплатным сервисом является Wireflow. Если вы занимаетесь веб-дизайном или разработкой приложений, этот инструмент как раз для вас.
Wireflow – отличное приложение для проектирования пользовательских потоков и каркасов сайтов. Приятный, интуитивный интерфейс предлагает несколько вариантов блок-схем и целый ряд соединительных элементов, которые вы можете просто перетаскивать на холст.
Минус Wireflow – готовая диаграмма экспортируется только в формате JPG. В этом нет ничего удивительного, учитывая, что приложение является абсолютно бесплатным. Кроме того, приготовьтесь к тому, что вам придется много прокручивать из-за обилия большого разнообразия элементов для блок-схем.
Если вам нужно лишь создать блок-схему для визуализации пользовательских потоков, Wireflow – то что нужно.
Платные программы для черчения электросхем
Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.
DipTrace — для разработки печатных плат
Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.
Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства. То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.
В DipTrace можно посмотреть как будет выглядеть готовое изделие в формате 3D
Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения — Schematic DT.
Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.
По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.
Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.
https://youtube.com/watch?v=j_SMuDpVT0A
SPlan

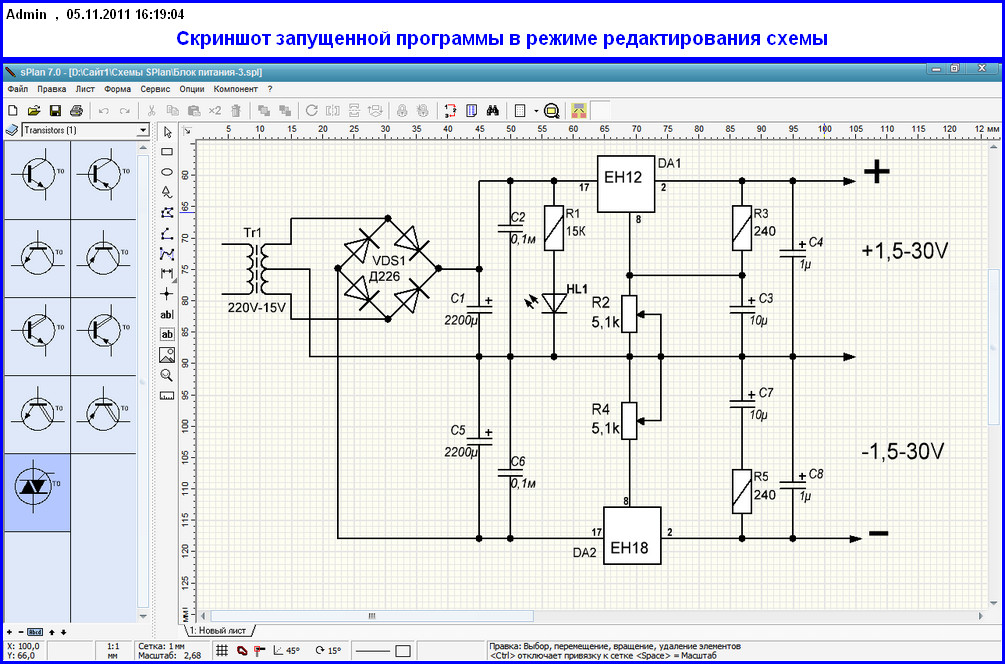

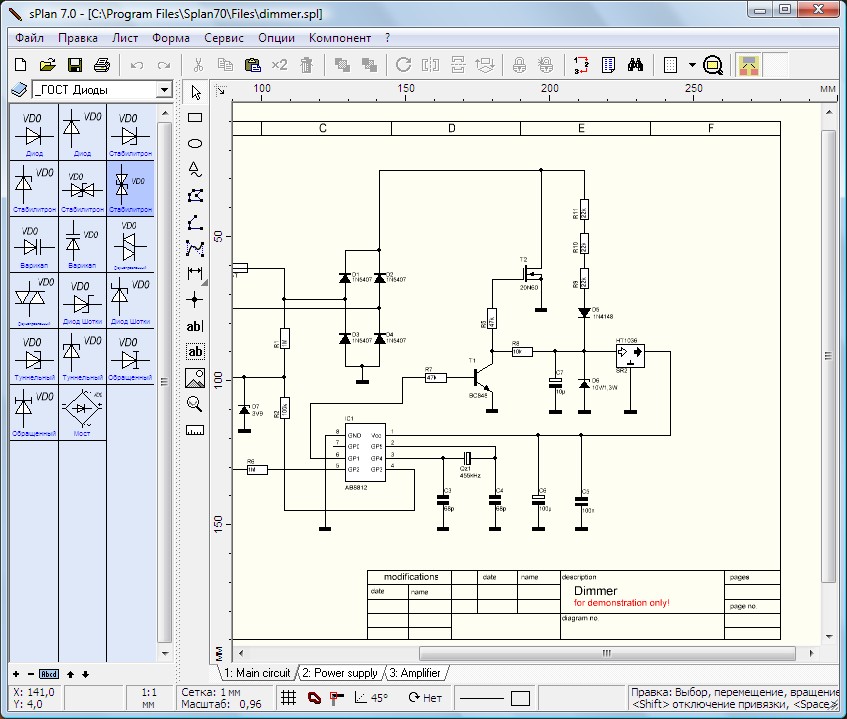

Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).
Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.
Одна из наиболее «легких» версий — SPlan Portable
После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.
После окончания работы можно сохранить файл в виде изображения, которое можно вывести на печать, причем могут создаваться большие схемы размером А4. Основной фал можно впоследствии редактировать.
Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.
https://youtube.com/watch?v=WHvnFbuibKc
Что такое однолинейная схема электроснабжения?
Схема собой представляет конструкторский документ графического типа. Интерфейс должен быть простым, удобным, функциональным.
Программы для рисования электрических схем Черчение на бумаге далеко не всем доставляет удовольствие — долго, не всегда красиво, тяжело сразу правильно рассчитать габариты, а вносить корректировки неудобно. Программа, помимо того, что позволяет начертить схему, позволяет тестировать мощность цепи и смотреть за распределением ресурсов.
Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. Программа имеет возможность создавать: разнообразные инженерные и технические рисунки; электронные схемы; составлять эффектные презентации; разрабатывать организационные схемы, маркетинговые и многие другие.
Кстати, сразу хочу предупредить, несмотря на то, что сама программа бесплатна — дополнительные модули для нее — платные в принципе, для домашнего использования они вам вряд ли пригодятся. Процесс эксплуатации.

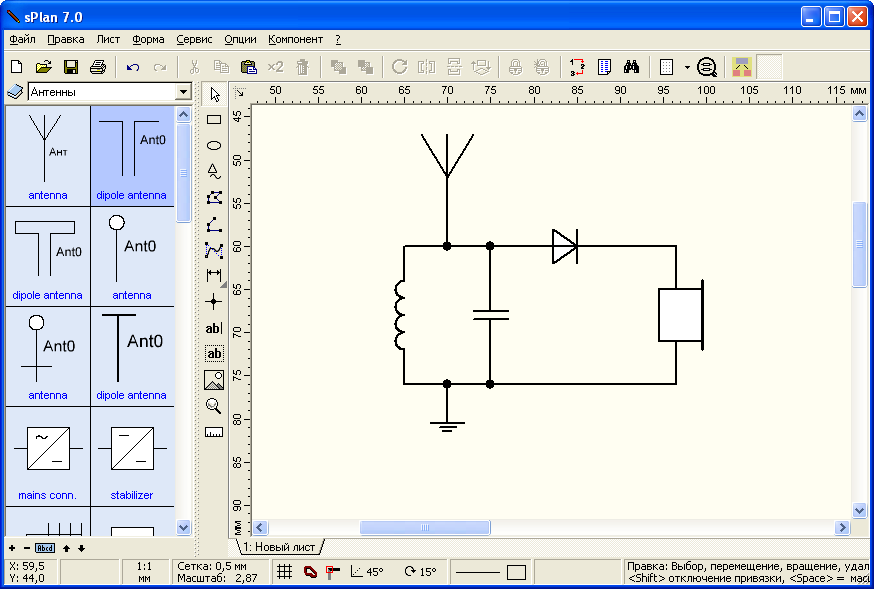

Описание панели инструментов для рисования электрических схем.
Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами справка все равно на английском. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы. Для подключения еще одной библиотеки нужно нажать кнопку «Создать», потом указать путь к библиотеке и ее название.
Кстати, в программе реализованы готовые стандартные фигуры, которые могут вам сэкономить время при черчении. Скачать Схема sPlan sPlan — один из самых простых инструментов в нашем списке. В нем выбираете нужные элементы, перетягиваете их на рабочее поле, устанавливая в нужном месте.
Первые отличаются большой практичностью, их возможности намного больше. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. Здесь перед первым началом работы необходимо подгрузить библиотеку элементов. Этот обзор посвящен бесплатным программам для подготовки однолинейных электрических схем.
Есть встроенная библиотека, пополняемая с помощью особых функций. Имеющихся элементов также достаточно для составления не слишком сложных принципиальных электрических схем. В обширных библиотеках содержится все необходимая элементная база, создавать можно принципиальные, монтажные электрические схемы.
Моделирование электронных схем в Multisim
https://youtube.com/watch?v=YUJaVZIevI8
draw.io
Это сайт подойдет для тех, кому нужны возможности по бесплатному созданию и управлению блок-схемами. Для того, чтобы начать работу, не придется даже проходить регистрацию: пользователь сможет сразу перейти к абсолютно новому файлу или набору готовых вариантов. Работать с сервисе очень просто, поэтому разобраться с основными функциями сможет даже новичок: все основные инструменты находятся в едином боковом меню.
Для того, чтобы начать управление документами, пользователю потребуется выбрать, куда будут сохраняться обработанные файлы. Сервис запомнит это местоположение и в дальнейшем будет отправлять все документы туда. Можно выбрать папку на облачных сервисах или на жестком диске устройства. Для того, чтобы организовать совместную работу над файлом, мы рекомендуем пользоваться Гугл Драйв.
С помощью draw.io пользователь сможет загружать файлы в популярных форматах для изображений или из сторонних сервисов. Созданные диаграммы можно форматировать в те же форматы, а также в веб-страницы html.
Плюсы и минусы
Позволяет быть более продуктивным
Постое создание диаграмм
Совместное создание блок-схем
Ограниченная функциональность в бесплатном режиме
Gliffy
Если вы ищите простой и легковесный инструмент, рекомендуем воспользоваться Gliffy. По сравнению с другими подобными сервисами его функционал весьма ограничен, зато он как нельзя лучше подойдет для быстрого наброска наглядной блок-схемы.
Вы можете создать любую блок-схему всего в несколько кликов. Gliffy предлагает несколько базовых шаблонов, позволяющих быстро набросать все что нужно. Однако, когда дело доходит до редактирования, все не так уж гладко. Есть несколько моментов, которые могут замедлить работу, но «пристегивающиеся» элементы и инструменты для центровки компенсируют эти недостатки.
Gliffy является HTML5-приложением, поэтому может работать без подключения к интернету. Сервис также позволяет работать коллективно. Вы можете обмениваться проектом и приглашать других пользователей просматривать, редактировать и комментировать его, однако по сравнению с другими сервисами, Gliffy предлагает на так уж много опций.
Стоимость подписки составляет $7,99 в месяц для одного пользователя и $4,99 для командной работы. Версия Gliffy для корпоративных пользователей предлагает еще больше функций и настроек безопасности.
Canva
Простой, понятный сервис для создания красивых блок-схем. Набор функций мало отличается от всех вышеперечисленных вариантов, однако Canva может похвастаться возможностью настройки внешнего вида. Фон страницы, шрифт и цвет текстов, добавление изображений – собственных или из огромной библиотеки. Есть даже встроенный фоторедактор. Разумеется, здесь есть и поддержка командной работы. Для работы с мобильных устройств есть приложения как для iOS, так и для Android. Сохранение проектов – в формат PDF.
Сервис бесплатен, но есть премиум-элементы (фото и векторные изображения), они стоят $1 за штуку.
Бесплатные
То есть, можно моделировать работу схемы при различных условиях. Установка шаблона для рисования электрических схем.
Circuit Sims 2. Приятная особенность этой программы — она имеет низкие аппаратные требования.
