Расчет акустического фазоинвертора

Содержание

Пятый шаг: настройка стыка частот

Завершающим этапом настройки является регулировка звучания мидбасов и сабвуфера до гармоничного комплексного звучания музыки. При предварительной настройке уже устанавливались параметры LPF, которые могут иметь разницу с низкими частотами фронтальных динамиков. Из-за этого при проигрывании могут возникать ощутимые провалы. Например, если на фильтре LPF был установлен параметр в 50 Гц, а фронтальные динамики работают с частотой 100 Гц, то звучание будет происходить с провалом частот в диапазоне от 51 до 99 Гц. Это не значит, что фильтр отрежет их полностью. Он только плавно снижает звучание частот, лежащих за пределами указанного параметра, а не вырезает их полностью, но это все равно слишком ощутимо на слух. Для устранения такого эффекта следует провести дополнительную коррекцию параметром фильтра LPF. Для этого нужно:

  1. Запустить через акустическую систему музыку, богатую низкими частотами.
  2. Повернуть фазовращатель фильтра на несколько позиций по направлению против часовой стрелки. Такая регулировка выравнивает звучание.
  3. Если провалы все еще ощутимы. то фазовращатель фильтра поворачивается на три фазы по направлению часовой стрелки.

Какой динамик выбрать

Чтобы сделать сабвуфер из обычного динамика, необходимо учитывать ряд параметров, поскольку они влияют на размеры будущего ящика для колонок. Нередко неопытные водители допускают ошибку и выбирают устройство по мощности. Однако эти значения указывают только на допустимую нагрузку, с которой динамик сможет справляться в течение часа или нескольких секунд. Поэтому мощный прибор не гарантирует хорошего и отчетливого звучания.

При выборе изделия в первую очередь нужно оценивать свойства диффузора. Чтобы получить меньше искажений при пиковой громкости, лучше использовать крупные конструкции с небольшой амплитудой колебаний.

Поскольку диффузор подвергается увеличенному воздушному сопротивлению, материал, из которого он изготовлен, должен быть прочным и надежным. Изделия из бумаги подходят только для «подзвучивающих» динамиков. Модели на основе полипропилена отличаются чувствительностью к температурным скачкам и минимальной жесткостью, поэтому их применяют в бюджетной автомобильной акустике. Наилучшим решением считается углеволокно и кевлар.

Смотрите » Почему покупают бюджетные автомагнитолы JVC KD-X151

Что касается металлических акустических систем, то они обеспечивают точное звукоизвлечение с интенсивным резонансом. Однако эти особенности нравятся только некоторым пользователям.

При выборе динамика учитывается и его чувствительность. Оценить характеристику можно по габаритам и мощности магнитного элемента.

Еще следует обратить внимание на частоту резонанса

SOUND BOOSTER

Sound Booster — функциональная и простая утилита для настройки звука операционной системы. Программа совместима с Windows и поддерживает русский язык.

Доступно три вида лицензии:

  1. Начальная. Стоимость лицензии — 20 долларов. Пользователи получают 1 год поддержки от разработчиков и возможность работы на одном ПК.
  2. Стандартная. Цена лицензии — 35 долларов. Возможна работа утилиты на трех компьютерах. Техническая поддержка — 2 года.
  3. Профессиональная. Стоимость профессиональной версии ПО — 50 долларов. Поддерживает работу на пяти компьютерах одновременно. Пользователи получают поддержку и бесплатные обновления на протяжении 2 лет.

После запуска утилиты она переместится в трей операционной системы. При нажатии на иконку откроется небольшое окно регулирования громкости. Максимальное усиление звука — 500%.

Чтобы открыть меню настроек Sound Booster, нужно нажать правой кнопкой мыши на иконке программы в трее и выбрать соответствующий раздел.

В настройках доступны следующие функции:

  1. Смена языка интерфейса. По умолчанию установлен русский. На выбор доступны английский и португальский.
  2. Назначение горячих клавиш для быстрого увеличения и уменьшения громкости.
  3. Установка уровня усиления при запуске. Максимально допустимый уровень — 500.
  4. Дополнительные настройки: запуск утилиты при старте Windows, включение и отключение уведомлений, автоматическая проверка обновлений, исправление проблем с совместимостью.

В меню опций программы можно изменить режим работы: перехват, перехват и эффект APO, эффект APO, СуперУсиление. Каждый из этих параметров изменяет качество и громкость звучания колонок или наушников. Можно активировать несколько режимов одновременно.

Функция «СуперУсиление» не подходит для бюджетных моделей акустических систем. Использовать этот режим необходимо на профессиональном оборудовании, так как инструмент повышает количество басов, низких и высоких частот.

Hear — приложение для настройки звука системы. Программа создает объемный звук на колонках и наушниках, повышает громкость и низкие частоты. Функционал утилиты позволяет улучшить качество звучания акустической системы пользователей.

Приложение доступно для Windows и MacOS. Чтобы получить полную версию софта необходимо приобрести лицензию на официальном сайте. Доступна пробная версия на 7 дней. Интерфейс английский, официальной поддержки русского языка в программе нет.

В главном разделе приложения Hear расположены основные настройки звука в виде ползунков. В правой части интерфейса можно включить дополнительные эффекты для звука: 3D Surround, Extended Space, Extended FX и т.д. Под основными ползунками настройки звука размещен регулятор громкости.

На верхней панели программы доступна функция отключения звука. В строке «Default Preset» можно выбрать уже готовые шаблоны для настройки звучания: игры, ТВ и фильмы, музыка, эффекты. В каждом из доступных подразделов расположены свои шаблоны.

В разделе «EQ» расположен эквалайзер. Пользователи могут включить или отключить усиление звука, внести изменения или сбросить настройки.

  • Выбрать устройства для воспроизведения можно в разделе «Playback».
  • Разделы «3D», «Ambience» и «FX» используются для настройки колонок. Здесь можно выбрать размер комнаты, глубину объемного звука и т.д.
  • В окне «Maximizer» выполняется настройка наушников: низкий и высокий контур, усиление, включение и отключение дополнительных эффектов.
  • Настроить сабвуфер можно в разделе программы «Sub».

В трее системы можно открыть небольшое окно программы Hear для быстрой настройки звука. Здесь можно усилить громкость, отключить звук и выбрать шаблон из списка.

Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

Внешние плоскости покрываются лаковой пропиткой;
Внутренние части конструкции нужно проклеить противовибрационным материалом;
Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Как сделать из домашнего сабвуфера автомобильный?

Для многих владельцев авто создание сабвуфера своими руками является слишком длительным и трудозатратным мероприятием. Более простой вариант использовать домашний активный или пассивный сабвуфер, который можно подключить к встроенному усилителю автомагнитолы. Для этого обязательно понадобится автомобильный инвектор, который позволит питать аппаратуру, рассчитанную на 220V от аккумулятора автомобиля.

Однако стоит помнить, что при создании домашних сабвуферов инженеры ориентируются на то, что они будут звучать в помещении определенного объема. Поэтому, скорее всего в машине такая колонка будет звучать ощутимо хуже, чем в комнате.

Оцените страницу, нам важно Ваше мнение! Понравилась страница? Поделись в соцсетях!

Инструменты и материалы

Перед началом работ по изготовлению короба для сабвуфера своими руками следует определиться с набором используемых инструментов и материалов. Также нужно выполнить определенные расчеты, нарисовать чертежи, а также сформировать собственное пошаговое руководство, в обязательном порядке следуя ему в дальнейшем.

Для изготовления системы оформления для низкочастотного динамика можно использовать различные виды материалов. Изделия, созданные руками народных умельцев, как правило, выполнены из фанеры, ДСП или МДФ. На более профессиональном рынке пользуются спросом короба из прозрачного пластика или стекла, которые позволяют придать современный вид готовой конструкции. Однако аудиосистемы, заключенные в древесину, помимо достойного внешнего вида получают существенные бонусы к качественным характеристикам звучания

Перед началом работ важно определиться с местом, на котором будет установлен самодельный ящик

В нашем случае процедура изготовления короба для сабвуфера своими руками потребует следующие инструменты и материалы:

  • Динамик 10 на 12;
  • Защитные решетки и розетки;
  • Набор кабелей;
  • Многослойная фанера толщиной 20мм;
  • Лист ДВП;
  • Эпоксидный клей;
  • Кисточка;
  • Стеклоткань;
  • Строительный или обычный скотч;
  • Шурупы по дереву;
  • Ручная дрель;
  • Лобзик.

Весь набор можно приобрести в крупном строительном магазине – буквально за один заход.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов

Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
Вырезаем места под провода сзади корпуса.
Перед соединением всех составляющих помещаем в короб динамик.
Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
Внешняя отделка заключается в обтягивании корпуса карапетовой тканью

Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

Смотрите » Как правильно установить и подключить магнитолу в машине ВАЗ-2110

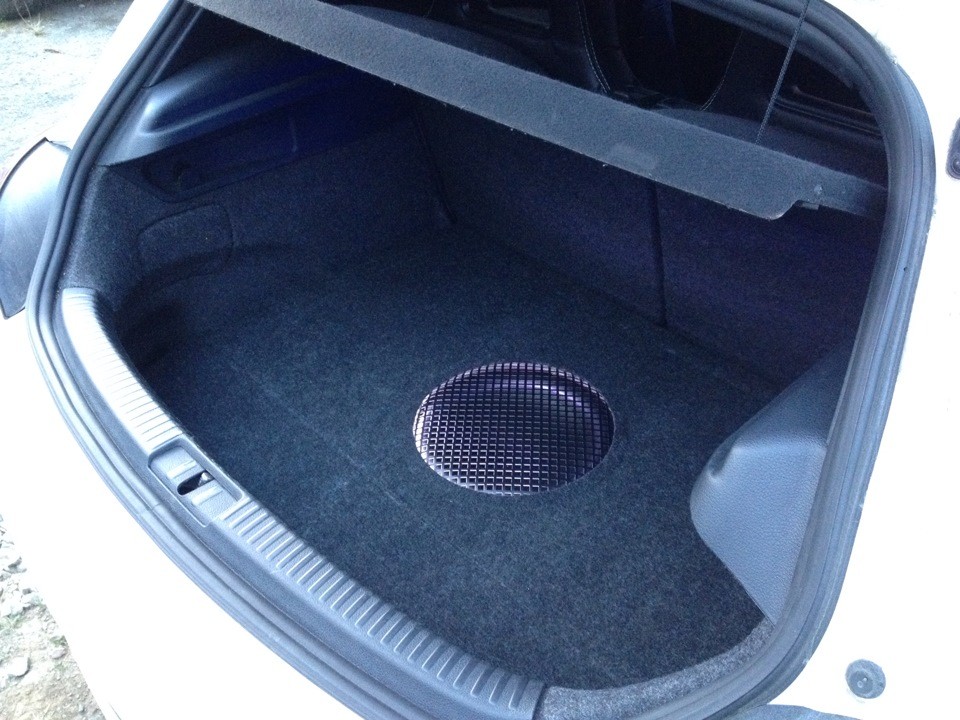

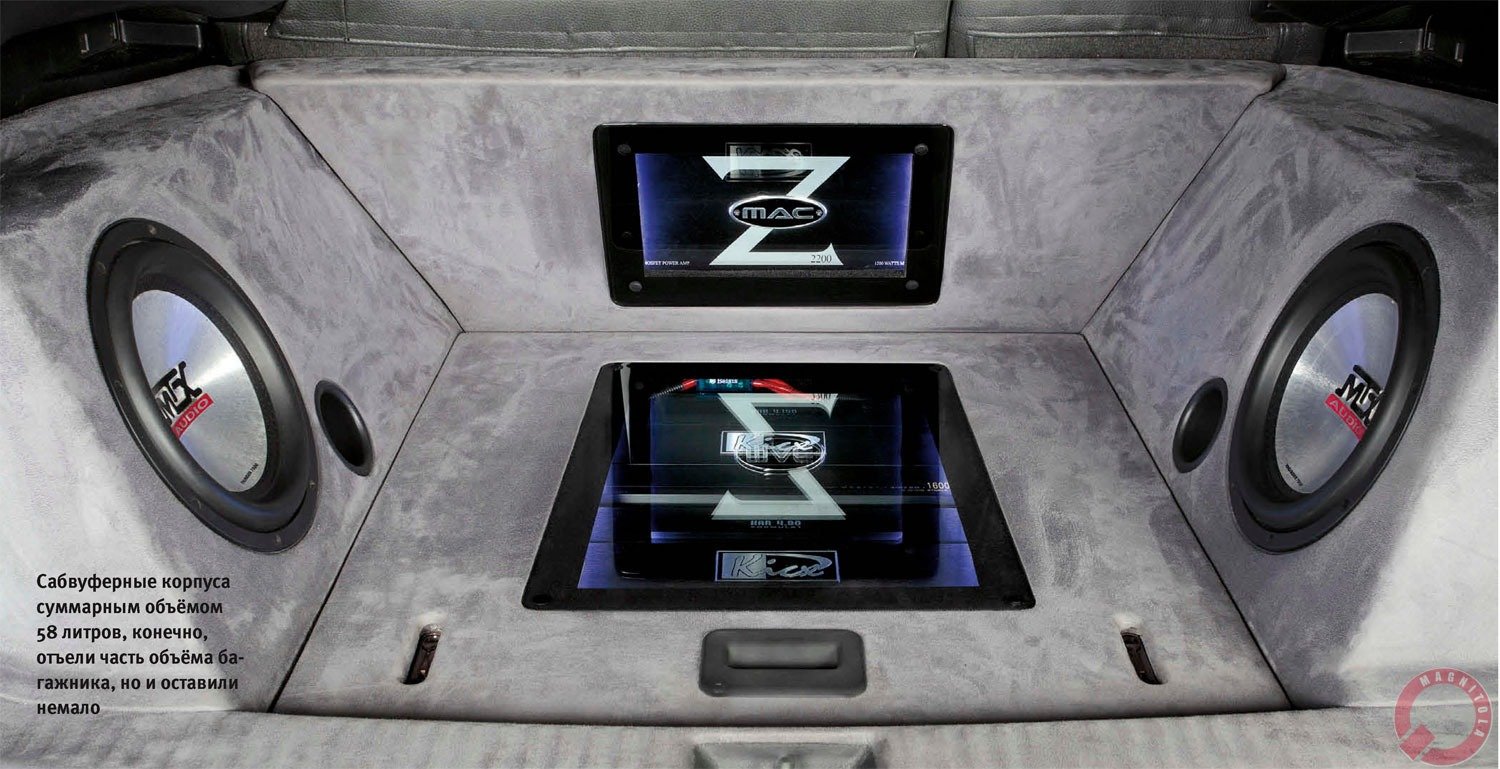

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента

Применять неисправные приспособления запрещено.

Программы для расчета корпуса сабвуфера

Speaker Box Lite

Одна из самых современных и удобных программ для расчета сабвуферов. Speaker Box Lite поможет вам быстро и удобно рассчитать корпус для сабвуфера, а так же нарисовать его эскиз и сделать раскрой материала. Cтроит графики АЧХ, учитывает передаточную функцию салона, основывается на параметрах Тиля — Смолла, дополнительно отображает импеданс системы, фазовую характеристику, групповые задержки и т.п.


JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.


BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.


Bassport

Узконаправленная программа, предназначена для расчета портов фазоинвертора для определенного объема, полноценно корпус в ней не рассчитать

Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы, расстояния до стенок и перегородок


UniBox (Unified Box Model)

Очень простая программка, работает на Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

  • Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
  • Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
  • Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
  • Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Тестирование и настройка звука в колонках

Если колонки заработали, но звук оставляет желать лучшего, нужно настроить его с помощью стандартных инструментов операционной системы MS Windows. Для того чтобы начать тестирование и настройку звуковых параметров зайдите в панель управления системой, использовав меню Пуск.

Зайдите в звуковое меню (чтобы ускорить процесс поиска нужной иконки в панели управления воспользуйтесь мгновенным поиском в правом верхнем углу). Выберите из списка установленных звуковых устройств нужные колонки и проверьте в опциях правильно ли установлены драйвера (если нет – переустановите их) и корректно ли они подключены.

Протестируйте звук на разной громкости на предмет излишнего шипения или других перебоев в звучании.

Если в колонки встроен микрофон обязательно проверьте качество записи звука. Это можно сделать с помощью самого обычного диктофона. Если такой программы нет в списке стандартного предустановленного программного обеспечения вашей ОС, можно скачать стороннее ПО. Хорошими аналогами стандартному диктофону есть программы EasyRecorder, RecordMe, StartRecord. Прежде чем запускать программу и записывать что-либо, проверьте включен ли микрофон в параметрах звука (панель управления системойàзвук).

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя.Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин. Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

  • Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
  • Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
  • Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
  • Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

  • Ширина – 700мм;
  • Высота – 450мм;
  • Глубина – 260мм;
  • Передняя и задняя панели – 700/450мм;
  • Левая и правая панели – 450/260мм;
  • Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

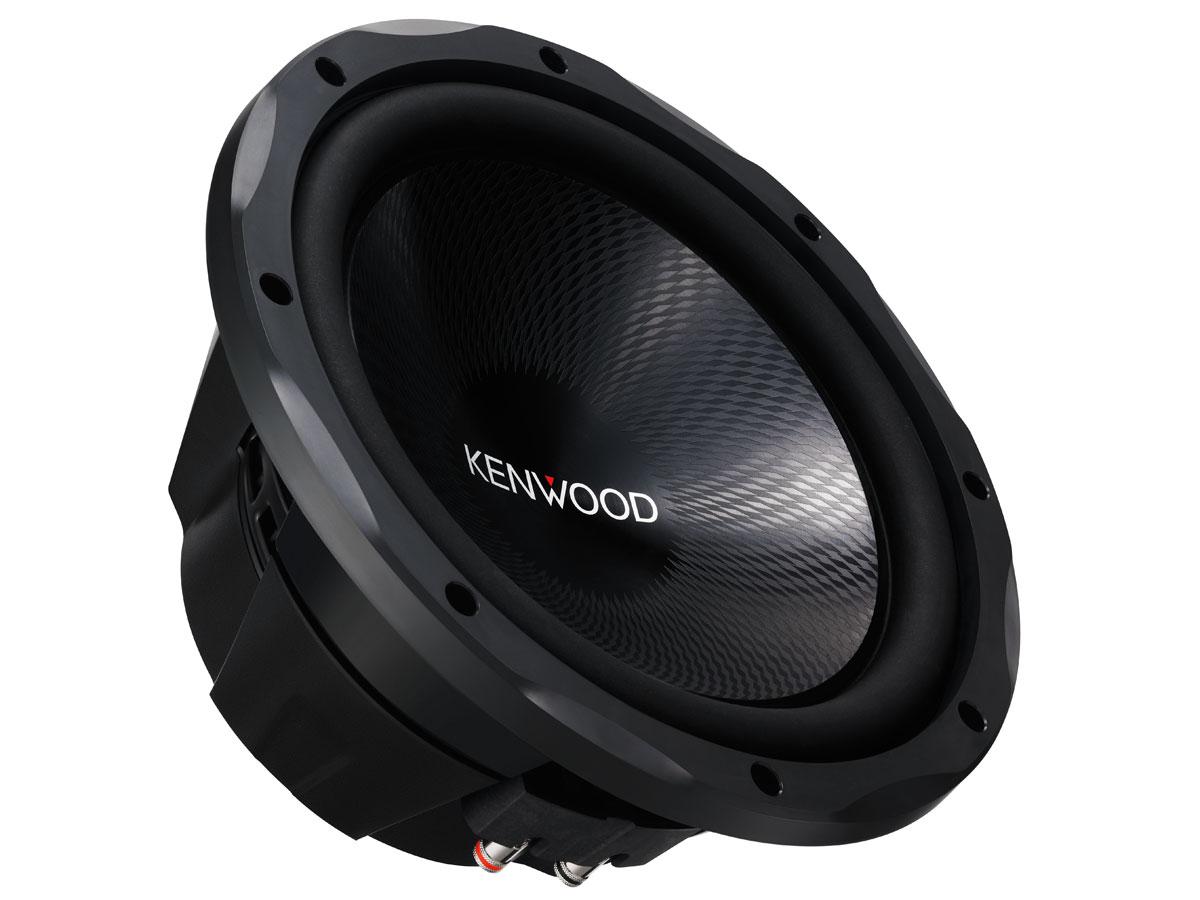

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

  • Частота резонанса;
  • Добротность;
  • Эквивалентный объем.


Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

Внутреннюю обшивку автомобиля;

Плоскость пола багажного отсека;

  • Отдельное место, габариты которого соответствуют размерам системы;

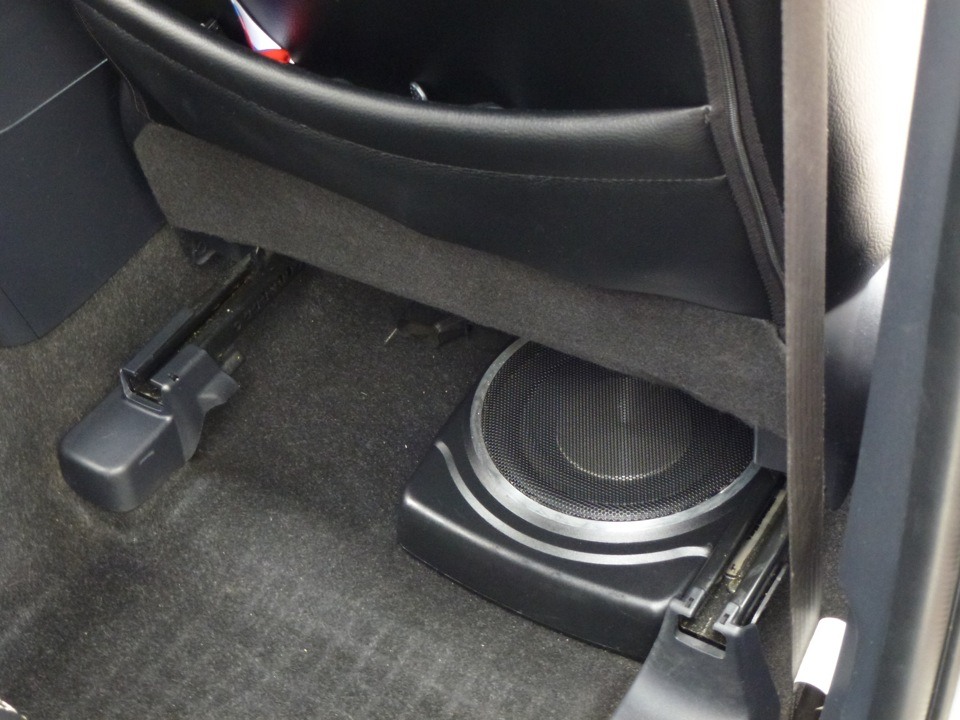

  • Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

  • открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
  • с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Регулятор фильтра Subsonic есть не на всех усилителях

  • регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
  • плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Регулятор уровня Gain вращается плоской отвёрткой

  • регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
  • в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
  • сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
  • как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
  • теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
  • после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

  • регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
  • он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

  • музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
  • регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу
