Что такое термостат и какой у него принцип работы

Разновидности термостатов

Программируемый термостат W1209

В зависимости от конструкции и принципа действия данные устройства бывают трех разновидностей: электронные, электромеханические и механические.

Электронные

Самый простой электронный терморегулятор – это устройство, состоящее из следующих частей:

• Контроллер – печатная плата с микросхемой. Это ключевая часть термостата, принимающая информацию от выносного термодатчика, обрабатывающая ее и отправляющая соответствующий сигнал на включение или отключение отопительного прибора, кондиционера;
• Монохромный жидкокристаллический дисплей и кнопки управления – используются для настройки и программирования термостата на поддержание в помещении необходимого температурного фона;
• Выносной термодатчик, соединенный с контроллером при помощи гибкого тонкого кабеля;
• Контактная группа – зажимы, в которых фиксируются жилы кабеля, соединяющего термостат с отопительным прибором или кондиционером.

Работает такое устройство достаточно просто: от датчика по кабелю в контроллер поступает аналоговый сигнал, который расшифровывается его микросхемой, соотносится с заданным настройками значением температуры, после чего контроллер принимает решение о включении или отключении отопительного оборудования.

Электромеханические

Занимающие промежуточное положение между электронными и механическими такие термостаты бывают двух типов:

• С биметаллической пластиной и контактной группой – внутри таких регуляторов расположена пластина, которая при нагреве до определённого уровня изгибается, размыкая контакты цепи, питающие отопительное оборудование. При остывании происходит обратный процесс: пластина выпрямляется, замыкает контакты, и отопитель включается. Регулировка включения данного устройства производится при помощи вращающегося лимба с толкателем, изменяющим расстояние между пластиной и неподвижными замыкаемыми ею контактами.
• С капиллярной трубкой – конструкция такого устройства такая же, как и аналогов, применяемых в водонагревателях и бойлерах.

Электромеханический регулятор температурного фона в помещении

Механические

Основными элементами данного устройства являются газонаполненная мембрана, реагирующая на изменение температуры воздуха в помещении, и управляющий механизм, состоящий из двух подвижных контактов.

Работает термостат следующим образом:

1. При повышении температуры газ, наполняющий мембрану, расширяется;
2. Расположенный на одной из наружных стенок мембраны толкатель размыкает контакты цепи управляющего механизма, отключая тем самым подключенный к устройству отопительный прибор.

Регулировка в таком термостате происходит благодаря вращающемуся лимбу (колесику), изменяющему расстояние между мембраной и управляющим механизмом.

Терморегулятор механического типа

Сфера применения

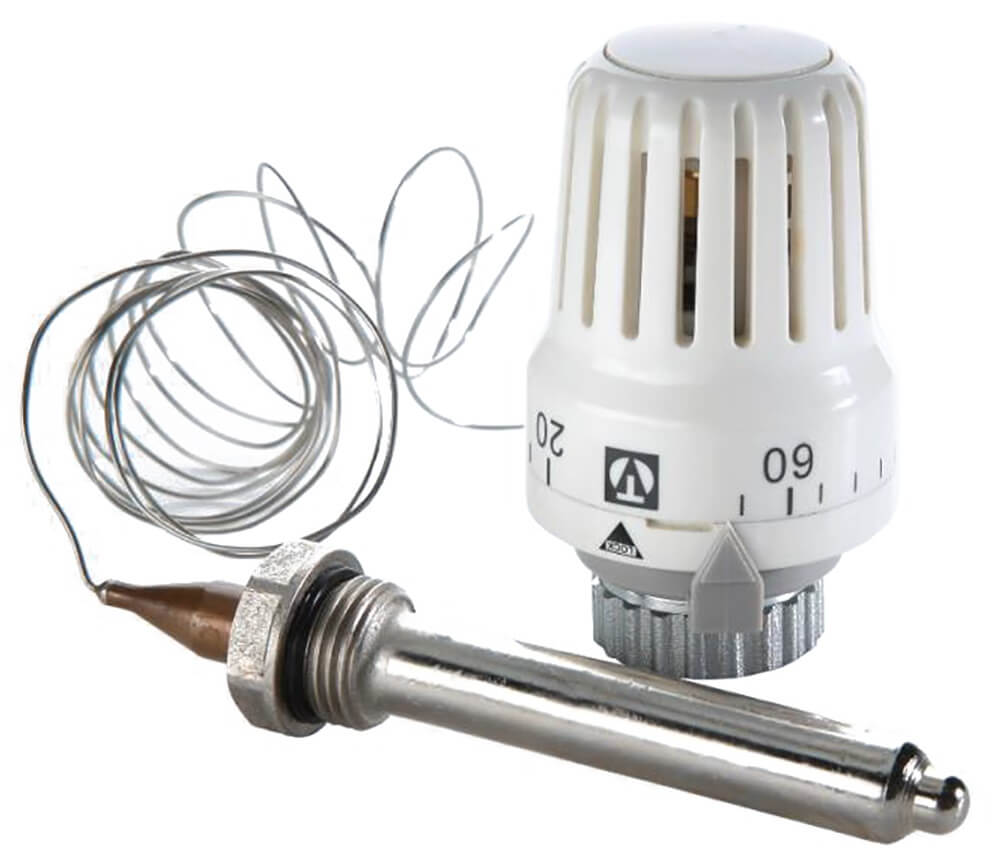

Капиллярный термостат очень распространенный датчик температуры. Его часто используют в:

1. Бытовом приборостроении. Элемент устанавливают в кондиционеры, печи, водонагревательные котлы, в стиральную, посудомоечную технику, систему вентиляции «Умных» домов.
2. В промышленности данный механизм применяется для контроля температуры газов, жидкостей. Используется для вентиляции помещений. Есть устройства для контроля температуры электрических двигателей, которые эксплуатируются без надзора человека.
3. До изобретения пожарных датчиков огня и задымления, терморегуляторы с капиллярной системой использовались в качестве контроллеров температуры на складских и неохраняемых помещениях.

Как уже упоминалось ранее, данный механизм можно включить в электрическую цепь практически любого устройства.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Роль и применение

Термостат контролирует температурные режимы различных устройств при помощи системы управления. Он ежедневно применяется в технике с различными функциями, работа которых связана с охлаждением или нагревом. Прежде всего, терморегулятор важен для систем отопления, кондиционирования, а также бытовых приборов. Он обеспечивает удобство использования, так как отпадает необходимость самостоятельно контролировать и настраивать их работу, а также достигается экономное потребление ресурсов.

На момент возникновения, термостаты использовались только для сложных физических исследований, но теперь они применяются во всех инновационных разработках, а также для обычных устройств, используемых в повседневной жизни. Работа холодильника, теплого пола, системы охлаждения автомобиля, смесительных камер — все это связано с изменением температур, которые контролируются термостатом. При настройке желаемых параметров, он начинает контролировать работу различных систем и техники, которая питается от электричества. Принцип работы термостата состоит в том, что его внутренний или внешний датчик анализирует температуру, и если ниже заданных пользователем параметров, то срабатывает механизм — и регулятор дает прибору доступ к электросети. По аналогии, если температура начинает превышать установленную границу, доступ прекращается.

Для чего нужны розетки с терморегулятором для обогревателей

Температурный режим в помещении, как правило, задает обогреватель. Однако, основное неудобство в его работе – необходимость регулировать температурный режим в процессе нагревания. То есть когда в помещении достигается комфортная температура, обогреватель приходится выключать, а когда снова станет прохладно – идти включать.

Проблема поддержания комфортной температуры на постоянной основе легко решается, если купить для обогревателя терморегулятор. С этим прибором вам не придется то и дело регулировать работу отопительного устройства – термостат будет делать это за вас.

Удобными в эксплуатации являются модели терморегуляторов с дистанционным управлением

Советы по установке терморегуляторов

Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя

Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.

Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.

Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).

Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.

https://youtube.com/watch?v=qoO_Zdbq99Y

Устанавливаем и настраиваем устройство

По классической схеме регулятор устанавливается на входном отверстии радиатора в соответствии со схемой его подключения к отопительной системе.

Существует также и альтернативная схема установки, при которой регулятор монтируется на выходе радиатора. По мнению многих специалистов это повышает эффективность теплоотдачи и точность регулировки нагрева батарей за счет ограничения оттока остывшей жидкости из обогревательного прибора.

Альтернативную схему можно применять только для ручных и автоматических терморегуляторов, но не для термостатов .

Установка регулятора температуры на батарею

Сам процесс монтажа не представляет особой сложности и практически не отличается от установки других видов трубопроводной арматуры. Перед этим следует внимательно изучить прилагаемую к прибору инструкцию.

В однотрубных системах водяного отопления перед каждым радиатором должна устанавливаться перемычка (байпас) между подающей и обратной линиями, чтобы не нарушать циркуляцию теплоносителя во всей системе.

При установке автоматических регуляторов термостатическая головка или электронный блок управления клапаном должен располагаться в горизонтальном положении перпендикулярно плоскости радиатора, чтобы исключить тепловое воздействие обогревательного прибора на датчик температуры.

Ручные устройства в дополнительных настройках не нуждаются.

Настройка автоматических устройств осуществляется согласно прилагаемым к ним инструкциям и общим правилам эксплуатации подобных приборов.

По общему правилу в комнате нужно установить термометр и максимально исключить тепловые потери в помещении через окна и двери, после чего полностью открыть клапан регулятора, включив максимальный режим нагрева радиатора.

При достижении по термометру температуры в комнате на 5-7 градусов выше требуемой регулятор полностью закрывают и ждут, когда температура в комнате снизится до нужного значения.

После этого начинают постепенно поворачивать рукоятку регулятора в сторону открывания до момента открытия запорной головки клапана, что можно определить по резкому нагреванию корпуса регулятора и появлению журчания жидкости в трубах и батарее.

Ручку регулятора оставляют в таком положении. Регулировка прибора считается оконченной.

Почему незамерзающий теплоноситель для систем отопления лучше обычной воды. Рассмотрим плюсы и минусы антифриза.

Биметаллические радиаторы отопления: технические характеристики, конструктивные особенности, параметры теплоотдачи и другие важные факты http://teplius.ru/radiatory/vidy/bimetallicheskie/tehnicheskie-harakteristiki.html

Обзор моделей

Капиллярные термостаты для бытового использования должны быть надежными, долговечными, с простой схемой подключения. Далее будет дано описание 3-х наиболее подходящих для бытового использования термостатов.

AZT-6

Термостат механический. Основное назначение: контроль температуры водяных калориферов. Прибор оснащен только ручкой подстройки рабочей температуры срабатывания. Работает в режимах — 15 + 85 градусов C.

Из преимуществ:

1. Простота подключения.
2. Быстрая отсечка.
3. Миниатюрный внешний вид.
4. Низкая цена.

AZT-6 отличный помощник для контроля температурных изменений воздуха в доме.

Ballu BMT-2

Регулятор температуры для нагревателей и вентиляционных систем. Рабочий диапазон +5–35 °C. Прибор используется для переключения между нагревательными приборами и системами вентиляции. Имеет встроенное оповещение о смене режима работы. Может быть использован для подключения сразу 4 приборов в общую систему, с их последующим разделением по температурным режимам.

Из плюсов:

1. Высокая надежность.
2. Простота управления.
3. Несколько пар подключения.
4. Не высокая цена.

Регулятору Ballu BMT-2 можно доверить контроль температуры в доме, при электрической нагрузке более 10 ампер.

Terneo EG

Прибор разработан для контроля температуры в инкубаторе. Модель полностью электронная. Имеет на корпусе дополнительную розетку. Работа в инкубаторах не единственное назначение этой модели. Ее можно использовать для работы в складских и подвальных помещениях.

Из плюсов:

1. Простая настройка параметров.
2. Хорошо читаемый дисплей.
3. Наличие звукового оповещения о срабатывании.
4. Дополнительная розетка.

Terneo EG очень надежен. Через данное устройство можно подключить несколько приборов и задать температуру срабатывания для каждого устройства.

1 Описание инфракрасных обогревателей

Особенностью теплового оборудования этого типа является свойство инфракрасных обогревателей нагревать не воздух, а различные предметы и поверхности стен в помещении. Это позволяет обеспечить максимально возможный комфорт проживания в частном доме, оптимизировав при этом расход электроэнергии и сократив коммунальные платежи.

Наличие выносных модулей позволяет получать максимально точную информацию о температуре в помещении и в последующем термостат будет вносить соответствующие корректировки, уменьшая или увеличивая интенсивность обогрева.

https://youtube.com/watch?v=_UZNt5-0Esk

https://youtube.com/watch?v=b5_8mKYGfXI

Самые надежные производители термостатов

Не все приборы от разных фирм можно назвать лучшими, ведь в отопительный сезон приспособления используются непрерывно. Чтобы подобрать идеальный вариант исполнения, я просмотрел много агрегатов и выделил самые надежные из них, руководствуясь личным опытом, отзывами потребителей и мнением экспертов.

Учитывались показатели экономичности и соотношение цены/качества, ведь эти моменты нельзя упускать, чтобы создать уютную обстановку в помещениях без лишних затрат.

Techem HKR

Агрегат предназначен для качественной и точной регулировки вентилей отопительных приборов, в комплектацию входит удобный дисплей, оснащенный подсветкой. Терморегулятор на батарею работает автономно, за это отвечают две батарейки Mignon. Устройство моментально реагирует на изменения показателей, которые задает пользователь, все режимы достаточно просто подогнать под запросы хозяина жилища.

Безопасность находится на высоком уровне, благодаря постоянному самотестированию экземпляры этой фирмы можно назвать максимально надежными. Дополнительные функции также стоит отметить, среди них будут полезными режим «отпуск», «вечеринка», предотвращение замерзания и защита от детей. Из достоинств стоит выделить:

1. Автономность.
2. Подключение универсальное.
3. Удобный дисплей.
4. Большой функционал.
5. Отличная система защиты.

При ознакомлении с инструкцией у некоторых людей возникнут проблемы с чтением информации, шрифт очень мелкий. Специалисты отмечают надежность любого типа терморегулятора этой фирмы, поэтому выбрав производителя Techem, пользователь не огорчится.

Valtec

Большой популярностью пользуются угловые терморегуляторы на батарею отопления этой марки, контролировать расход теплоносителя достаточно просто. Точность регулировки способна удивить, расхождение редко превышает 1 градус, но производитель рекомендует монтировать устройство в магистраль, где давление будет достигать максимум 10 атм, а температура не более 110 градусов.

В комплектацию входит полусгон, благодаря этой составляющей можно произвести установку без вмешательств в систему трубопровода. Из плюсов стоит выделить следующее:

1. Компактные размеры.
2. Простота монтажа.
3. Экземпляр при возникновении поломок можно быстро отремонтировать.
4. Срок эксплуатации 30 лет.
5. Качественные составляющие.
6. Доступная цена.

Учитывая принцип работы терморегулятора батареи отопления, можно понять, что приспособление достаточно надежное, нужно лишь быть внимательным на стадии покупки, неопытные пользователи иногда приобретали бракованные изделия.

3 Классификация оборудования

Существуют механические приборы, работа которых основана на принципе расширения жидкости. При нагревании теплоноситель в датчике расширяется и поступает по капиллярной трубке к регулятору. В нем она давит на мембрану, которая размыкает контакты в электрической цепи.

Терморегуляторы такой конструкции устанавливаются в тепловентиляторах и кондиционерах. Как противоположность биметаллической конструкции, применяются приборы с датчиками, наполненными газом, которые срабатывают быстрее металлических контактов.

https://youtube.com/watch?v=Nt2xoy0e7H0

Такие терморегуляторы используются в системах отопления, а раньше их устанавливали на старые марки автомобилей. На современных моделях машин устанавливают восковые термостаты. Представляет он собой закрытую камеру с пробкой из воска и металлическим стержнем.

Воск постепенно, по мере нагрева, расплавляется и выталкивает стержень, который замыкает цепь. По такому принципу работают аварийные терморегуляторы, оповещающие о закипании охлаждающей жидкости в двигателе.

Автоматическая регулировка температуры отопления. Электронные термостаты и сервоприводы.

Автоматизировать контроль температуры системы отопления
более точно можно с помощью электронных термостатов и сервоприводов. В отличии от термостатических кранов с термоголовкой, электронные термостаты не привязаны к конкретному месту установки. Это позволяет повысить точность измерений, что убирает фактор влияния тепла радиатора отопления. Реакция такого регулятора температуры намного быстрее. А расширенные возможности электронных термостатов позволяют забыть про периодическую ручную подстройку температуры в помещении. Вы ощутите комфорт в эксплуатации хронотермостатов. Использование термических сервоприводов увеличит скорость реакции радиаторов и системы отопления. Это избавит помещение от «температурных провалов«, что является недостатком термоголовок. Одним словом термоголовки
занимают нишу «полуавтоматического регулирования температуры отопления«, а электронные хронотермостаты занимают нишу «автоматического регулирования температуры отопления«. Благодаря высокой точности измерений электронных термостатов и быстрой реакции термических сервоприводов такая система автоматической температуры отоплениястановится намного экономичнее, так как температура в помещении практически не колеблется — погрешность составляет 1,5-2 градуса Цельсия. А это высокий результат, например у термоголовки средняя погрешность 5-10 градусов Цельсия. Хронотермостаты имеют настолько широкий спектр возможностей, что экономия отопления увеличится на 10-15% точно, а то и выше. Высокая экономичность автоматической регулировки температуры дома, квартиры, предприятия — это существенный результат.

Устройство и принцип работы автомобильного термостата

Из чего сделано это устройство? Автомобильные термостаты производят из цветных металлов. Чаще всего используется латунь или медь. Первый вариант считают более подходящим. Принцип устройства прибора прост, он включает такие элементы:

• корпус;
• клапан малого и большого круга охлаждения;
• выходной патрубок, сообщённый с насосом;
• восковой шар;
• входной патрубок, присоединённый к радиатору;
• пружины;
• поршень.

Все устройства автомобильного термостата представлено в форме цилиндра, возвратного штыря, воскового шарика и запорного клапана большого и малого круга. Именно эта простота и обеспечивает надёжность работы конструкции.

В автомобилях отдельных марок термостат можно настроить для срабатывания при достижении двигателем определённых температур. Обычно пометка о данных возможностях есть в инструкции к прибору. Это своеобразный плюс, позволяющий сократить расход бензина при прогреве мотора.

Схемы циркуляции

Обычный механический термостат выполняет свою работу сам по себе. Чтобы понять, за счёт чего обеспечивается функционирование, нужно рассмотреть принципиальную схему:

1. Когда двигатель только запустился, но ещё не прогрелся до необходимой температуры, основной запорный клапан перекрывает поток охлаждающей жидкости на радиатор. Малый круг остаётся открытым и пропускает антифриз, чтобы предупредить его охлаждение и позволить мотору прогреться полностью.
2. После повышения температурных отметок происходит нагревание воска внутри цилиндра. Этот компонент планомерно расширяется, что обеспечивает выталкивание штока наружу. Он поднимается и открывает доступ антифриза ко второму кругу. От силы нагрева жидкости зависит высота подъёма клапана и величина охлаждающего потока.
3. Если антифриз горячий, доступ к малому кругу охлаждения перекрывается и весь поток поступает на радиатор — на большой круг охлаждения.
4. После того как жидкость остывает, вещество охлаждается и сжимается. Шток опускается при помощи пружины, а клапан уменьшает проток на радиатор охлаждения.

Следовательно, работоспособность системы заключается в контроле и восстановлении нормальной температуры двигателя. Если рассмотреть схему детально, то можно сделать вывод об автономности процесса. Восприимчивость к температурным колебаниям зависит от состава наполнителя.

Видео: автомобильный термостат. Принцип работы в 3D анимации

В этом наглядном видео вы узнаете строение и принцип работы термостата в 3D графике.

https://youtube.com/watch?v=3XneH4sEmpE

1 Польза оборудования

Конечно, температурные показатели в разных комнатах квартиры или дома не могут постоянно быть одинаковыми. Также нет необходимости беспрерывно поддерживать какой-либо определённый температурный режим. Например, в спальне в ночное время лучше снижать температуру до 18 градусов по Цельсию. Это очень хорошо влияет на качество сна, а также позволяет лишиться постоянных головных болей.

Наиболее подходящей температурой на кухне считается 19 градусов. Это обусловлено тем, что в этом месте располагается довольно много различной обогревательной техники, а также варочные поверхности. Если в ванной температура будет составлять менее 24, то в этой комнате будет скапливаться сырость. Поэтому в помещении желательно создать высокую температуру. Когда в квартире есть отдельная комната для детей, диапазон её температур со временем меняется. Для младенца желательная температура составляет 24 градуса по Цельсию, а для детей постарше можно сделать 21. В других помещениях температура обычно варьируется в пределах от 18 до 22.

https://youtube.com/watch?v=lw1AFqjWe5I

В тёмное время суток можно снижать температуру во всех помещениях. Осуществлять сильный обогрев в жилище совсем необязательно в случае, если квартира определённый период будет пустовать, а также во время оттепелей. Также есть электроприборы, работа которых генерирует тепло. В таких ситуациях монтаж термореле оказывает положительное влияние на микроклимат — комната не перегревается, а воздух не пересушивается.

Терморегулятор способен решить такие проблемы:

1. 1. Он позволяет создавать необходимую температуру в отдельных комнатах.
2. 2. С его помощью можно снизить энергозатраты до 50%.
3. 3. Позволяет без каких-либо манипуляций со стояком производить аварийный демонтаж оборудования.

1 Отличия от электронных приборов и термостата

Существует две основные разновидности приборов. Они могут быть электронными или механическими. Каждый из видов подразделяется на несколько подвидов. Электронные терморегуляторы работают от электричества. Их основными компонентами являются электронные микросхемы. Главные составляющие механических приборов — датчики с разной технологией срабатывания. Однако, несмотря на разную технологию срабатывания, в основу каждого из них положен один и тот же принцип работы термореле.

Чтобы понять суть работы механического прибора, необходимо знать, как изменяются физические свойства различных веществ. Как известно, по законам физики почти все вещества увеличиваются в объеме, если их нагревать и, наоборот, уменьшаются в объеме при охлаждении. Вещество, которое является исключением — вода. Молекулы воды при нагревании и охлаждении ведут себя иначе по сравнению с молекулами других веществ. Вода при нагревании, наоборот, уменьшается в объеме, а при охлаждении расширяется. В основу принципа действия механических приборов для регулировки температуры положено как раз такое свойство. Оно называется термическим расширением.

https://youtube.com/watch?v=eowfB8vCVtg

Необходимо также знать об отличиях термостата от терморегулятора, которые кажутся одинаковыми приборами. Первый нужен для измерения и регулирования температуры воздуха в помещении, а термостат — это устройство, основная задача которого — защищать аппараты от перегрева.

Правила выбора

При выборе термодатчика для котла отопления учитываются прежде всего следующие его собственные параметры установки:

• Как, где и каким способом будет устанавливаться регулятор.
• Предельно допустимые габариты.
• Рабочий диапазон контроля и регулирования температурных показателей.
• Предел чувствительности.
• Предназначение по месту монтажа – наружный, комнатный, накладной или погружной.
• Основной и дополнительный функционал.
• Возможности управления – через панель, пультом, на расстоянии.

Видео-обзор современных типов терморегуляторов для котла отопления:

https://youtube.com/watch?v=Zn2nwdBc8O0

Особенности подключения

Существуют 3 стандартные схемы подключения термодатчика к отопительному котлу – это:

1. Напрямую к котлу.
2. К насосу.
3. Перед радиатором на трубу.

Первые два варианта не снижают мощности потока теплоносителя – в отличии от третьего. В последнем случае термостатический клапан несколько затрудняет поток, тем самым повышая гидравлическое сопротивление в системе. Это обязательно нужно учитывать – так как трубы рассчитаны на определенное предельное давление.

Чтобы избежать аварии, необходимо заранее – еще на стадии проектировании – включить в схему все терморегуляторы, монтируемые на трубы и радиаторы. Кроме того, рекомендуется устанавливать термодатчик перед батареей с применением байпаса. С его помощью поток будет перенаправляться в обратную магистраль в неостывшем виде – благодаря чему будет экономиться энергоресурс.

Видео-тестирование работы термостата котла отопления:

https://youtube.com/watch?v=zgBzB0of3G8

Коротко о главном

Терморегулятор контролирует работу отопительного агрегата в соответствии с настройками пользователя – по температуре воздуха в помещении и на улице, а также уровню нагрева радиаторов и теплоносителя в системе. В его конструкцию входят – термочувствительный элемент, управляющий модуль и блок настроек.

Как только температура контролируемой среды достигает заданного значения, исполнительный блок посылает команду на оборудование – отключение котла или насоса, перекрывание клапана в трубе. По мере остывания, срабатывает обратная команда – оборудование включается на обогрев.

Современные модели датчиков температуры для отопления классифицируются по следующим признакам:

1. Методу термоконтроля.
2. Виду котла.
3. Месту монтажа.
4. Способу передачи данных.
5. Числу функций.

При выборе регулятора для конкретных условий применения учитываются прежде всего его собственные технические характеристики и их совместимость с оборудованием. Установка приборов осуществляется тремя способами – к котлу, к насосу и на трубы. При этом внедрение их в схему должно происходить на стадии создания проекта.
