Что такое транзистор: для чего нужен, как работает

Виды транзисторов

В первых транзисторах применялся германий, который работал не совсем стабильно. Со временем от него отказалось в пользу других материалов: кремния (самый распространённый) и арсенида галлия. Но все это традиционные полупроводники.

В настоящее время начинают набирать популярность триоды на основе органических материалов и даже веществ биологического происхождения: протеинов, пептидов, молекул хлорофилла и целых вирусов. Биотранзисторы используются в медицине и биотехнике.

Другие классификации транзисторов:

  1. По мощности подразделяются на маломощные (до 0,1 Вт), средней мощности (от 0,1 до 1 Вт) и просто мощные (свыше 1 Вт).
  2. Также разделяются по материалу корпуса (металл или пластмасса), типу исполнения (в корпусе, бескорпусные, в составе интегральных схем).
  3. Нередко их объединяют друг с другом для улучшения характеристик. Такие транзисторы называются составными или комбинированными и могут состоять из двух и более полупроводниковых приборов. Строение и у них простое: эмиттер первого является базой для второго и так далее до необходимого количества триодов. Бывает нескольких типов: Дарлинга (все составляющие с одинаковым типом проводимости), Шиклаи (тип проводимости разный), каскодный усилитель (два прибора, работающие как один с подключением по схеме с общим эмиттером).
  4. К составным относится также и IGBT-транзистор, представляющий собой биполярный, который управляется при помощи полярного триода с изолированным затвором. Такой тип полупроводниковых приборов применяется в основном там, где нужно управлять большим током (сварочные аппараты, городские электросети) или электромеханическими приводами (электротранспорт).
  5. В качестве управления может применяться не ток, а другое электромагнитное воздействие. К примеру, в фототранзисторах в качестве базы используется чувствительный фотоэлемент, а в магнитотранзисторах – материал, индуцирующий ток при воздействии на него магнитного поля.

Технологический предел для транзисторов еще не достигнут. Их размеры уменьшаются с каждым голом, а различные научно-исследовательские институты ведут поиск новых материалов для использования в качестве полупроводника. Можно сказать, что эти полупроводниковые приборы еще не сказали миру своего последнего слова.

рабочая область

Исторические биполярные транзисторы, построенные примерно в 1959 году. Корпус из стекла, черное лаковое покрытие частично удалено, чтобы сделать полупроводниковый кристалл видимым.

Биполярный транзистор состоит из двух pn-переходов. При подаче соответствующего напряжения оба перехода могут быть заблокированы или переключены независимо друг от друга. Это приводит к четырем возможным рабочим областям, в которых транзистор показывает свое поведение.

Запретная зона

В полосе запрета (англ. Cut-off region ) или операции блокировки для блокировки обоих переходов, d. ЧАС. коллекторный и эмиттерный диоды. В этом рабочем состоянии транзистор теоретически не проводит ток. Таким образом, транзистор соответствует разомкнутому ключу. На практике небольшой ток также течет в режиме блокировки, поэтому транзистор в режиме блокировки является неидеальным переключателем.

Площадь армирования

Вперед-активная область происходит в так называемой нормальной работе . Эмиттерный диод работает в прямом направлении, а коллекторный диод — в обратном. В диапазоне усиления приблизительно применяется следующая формула , где β — коэффициент усиления тока. Поскольку β относительно велико, небольшие изменения тока базы приводят к большим изменениям тока коллектора . В этой области работают транзисторы для усиления сигналов. При нормальной работе транзистор обычно работает только в диапазоне, в котором усиление приблизительно линейно согласно приведенной выше формуле.
Я.С.знак равноβ⋅Я.Б.{\ Displaystyle I _ {\ rm {C}} = \ beta \ cdot I _ {\ rm {B}}}Я.Б.{\ displaystyle I _ {\ rm {B}}}Я.С.{\ displaystyle I _ {\ rm {C}}}

Быстрые цифровые схемы, такие как LVPECL , LVDS , CML, работают в режиме усиления, также известном как линейный диапазон, чтобы избежать задержек, вызванных насыщением.

Диапазон насыщенности

Диапазон насыщенности также называется режимом насыщения или насыщением . Оба pn перехода проводят, но носителей заряда в базовой зоне больше, чем требуется для тока коллектора. Ток коллектора не зависит от тока базы . Транзистор соответствует замкнутому ключу с постоянным объемным сопротивлением (левая область в поле выходной характеристики). Если рабочая точка линейного усилителя находится недостаточно далеко от диапазона насыщения или амплитуда сигнала слишком высока, возникает перемодуляция, усилитель ограничивает сигнал и возникают искажения. Блокировка секции база-коллектор откладывается, потому что все избыточные носители заряда должны сначала вытекать из базовой зоны.
Я.С.{\ displaystyle I _ {\ rm {C}}}Я.Б.{\ displaystyle I _ {\ rm {B}}}

В качестве альтернативы в коммутационных приложениях используются полевые транзисторы (например, MOSFET ).

Область квазинасыщения

Этот диапазон находится между диапазон усиления и диапазон насыщения

Транзистор не работает в режиме насыщения, в результате чего время выключения и, следовательно, потери мощности при выключении значительно сокращаются по сравнению с работой в режиме полного насыщения, что важно для коммутационных приложений. Однако это преимущество компенсируется более высокими прямыми потерями, поскольку прямое напряжение примерно на 0,4 В

Одно из приложений — это, например, Schottky TTL .

Область обратного усиления

Область обратного усиления (англ. Reverse region ) также называется обратной операцией . Переход база-коллектор работает в прямом направлении, а переход база-эмиттер — в обратном. Эта область работает аналогично области нормального усиления, но с противоположным знаком напряжений. Коэффициент усиления тока значительно меньше. Максимальное обратное напряжение диода база-эмиттер составляет всего несколько вольт.

Одним из преимуществ инверсной операции является более точное и быстрое переключение. При полном управлении прямое напряжение падает ниже 10 мВ, аналогично механическому контакту, но без скачков.

Сборка кустарного пробника

Самодельный прибор (пробник) позволит мгновенно определить исправность transistor любого типа. Приведем элементарную действенную схему.

Что потребуется (всего рабочих 3 компонента):

  • основа — любой небольшой понижающий трансф. (из импульсн. БП, балласта лампочек экономок, небольших электроприборов). У нашего первичка из 24 витков со средним отводом; вторичка — 15;
  • далее, 2 элемента. Светодиод подсоединяется к вторичке через резист. 100 Ом, мощность его не важная, как и полярность первого элемента, поскольку на выходе возникает переменная величина.

Есть также гнездо для вставки проверяемых деталей согласно цоколевке. Для биполярных прямопроводных типов (КТ 814…818 и так далее) база идет через резист. на один из контактов трансформ., средний вых. которого (отвод) подключен к «+» питания. Эмит. подсоединяем к «−» питания, коллект. — к свободному вых. первички. Если проводимость у детали обратная, то просто меняем «+» и «−». Аналогично с полевиками, главное — соблюсти цоколевку. Если после подачи питания появится свет, то изделие рабочее.

Пробник запитывается от 3.7–6 В, подойдет свинцовая или литий-ионная аккумуляторная батарейка.

Как работает транзистор

Когда мы с вами, друзья мои, разобрались в том, что вообще такое этот транзистор, давайте узнаем, как он работает. Устроен он довольно просто, нужно просто понять принцип. Для этого введем два очень важных понятия: эмиттер и коллектор. Эмиттер (как и в слове эмиссия) выпускает заряды и они двигаются в сторону коллектора. Так вот, в состоянии покоя, когда, грубо говоря, все выключено, ток в транзисторе не протекает, потому что между эмиттером и коллектором есть полупроводниковый переход. Однако, когда подается незначительное напряжение на базу транзистора, ток начинает течь и при этом даже можно его усиливать. Как? Колебания небольшого тока в точности повторяются, но уже с большей амплитудой. Вот схема простого транзистора:

Принцип работы полевого транзистора для чайников: для чего он нужен и как работает

В состоянии покоя между коллекторами транзистора нет электрического тока. Его прохождению мешает сопротивляемость переходника, которая возникает из-за одновременной работы двух слоев транзистора. Включить элемент просто: необходимо подать любое напряжение на него. Управление базой и ее токами будет напрямую переключать режимы работы транзистора с «включенного» на «выключенный».

Если же направить сигнал от аналогового источника, то он будет взаимодействовать с выходными токами путем передачи им своей амплитуды. Иначе говоря, электрический сигнал, который поступил на выходы, будет усилен. Полупроводниковые управляющие триоды вполне могут активно работать как электронные ключи или усилители электронных сигналов входа.

Простейшие схемы подключения транзисторов

Транзистор — это сложный прибор, физические процессы проходящие в котором сложны для понимания начинающим радиолюбителям (чайникам). Как работает транзистор, можно объяснить следующим образом: транзистор — это электронный ключ, степень открывания которого зависит от уровня тока или напряжения, приложенного к его управляемому выводу (база или затвор).

Поэтому, представляя дверь в виде сопротивления перехода, можно сделать вывод: чем больше воздействие на базу (затвор), тем меньше сопротивление основным носителям заряда (людям) в случае прямой полярности. Если полярность поменяется (дверь закроется на замок), то никакого движения зарядов (людей) не будет.

Полупроводниковые транзисторы пришли на смену морально устаревшим ламповым, которые устанавливались в старые телевизоры.

Транзисторы

Наиболее популярный вид полупроводникового транзистора – биполярный. В устройство транзистора этого типа входит монокристалл, разделенный на 3 зоны: база (Б), коллектор (К) и эмиттер (Э), каждая из которых имеет свой вывод.

  • Б – база, очень тонкий внутренний слой;
  • Э – эмиттер, предназначается для переноса заряженных частиц в базу;
  • К – коллектор, составляющая, которая имеет тип проводимости, одинаковый с эмиттером, предназначена для сбора зарядов, поступивших с эмиттера.

Типы проводимости:

  • n-типа — носителями зарядов являются электроны.
  • p-типа — носители зарядов – положительно заряженные «дырки».

Требуемый тип проводимости достигается путем легирования различных частей кремниевого монокристалла. Легирование – это добавление в состав материала различных примесей для улучшения физических и химических свойств этого материала. Транзисторы по типу проводимости раздаются на два типа: n-p-n и p-n-p.

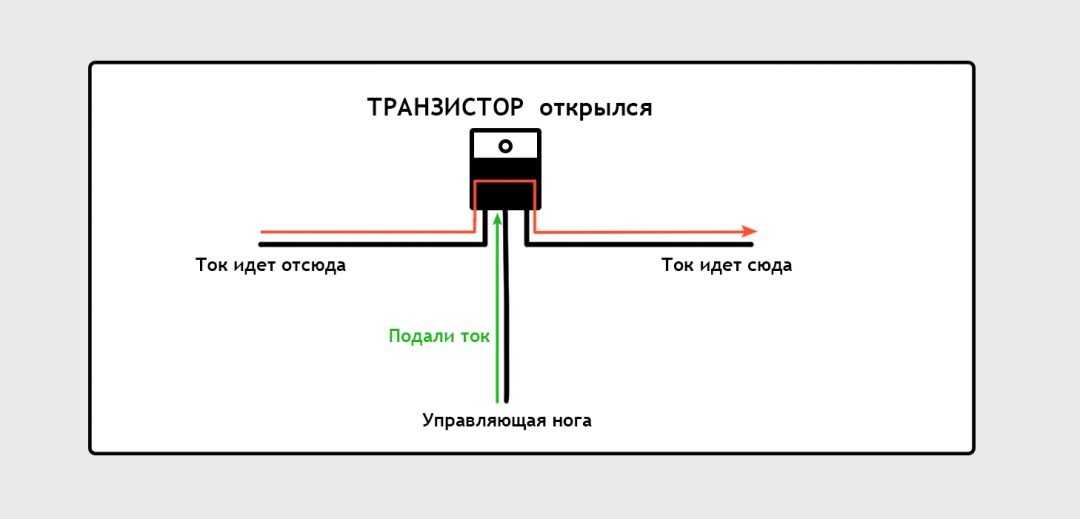

Транзистор работает в режимах «Открыто» и «Закрыто». Рассмотрим, как работает транзистор биполярного типа на уровне «чайников», и на каких физических процессах основано его функционирование. В таком транзисторе коллектор и эмиттер сильно легированы, база тонкая, содержит малое количество примесей.

Простое изложение принципа работы биполярного транзистора:

  • Подключение к зажимам одноименного напряжения к эмиттеру и базе (p подсоединяется к « », а n – к «-») приводит к появлению тока между эмиттером и базой. В базе образуются носители зарядов. Чем выше напряжение, тем больше количество носителей зарядов появляется в базе. Ток, подаваемый на базу, называется управляющим.
  • Если к коллектору подключить обратное напряжение (n-коллектор подключается к плюсу, p-коллектор – к минусу), то между эмиттером и коллектором появится разница потенциалов, и между ними потечет ток. Чем больше носителей заряда скапливается в базе, тем сильнее будет ток между коллектором и эмиттером.
  • При увеличении управляющего напряжения на базе растет ток «эмиттер-коллектор». Причем несущественный рост напряжения приводит к значительному усилению тока «эмиттер-коллектор». Этот принцип используется при производстве усилителей.

https://youtube.com/watch?v=00KGIeCeZbY

Кратко принцип работы полупроводникового транзистора можно изложить так: при подключении к зажимам эмиттера и базы напряжения одноименного заряда прибор переходит в открытое состояние, при подключении к этим выводам обратных зарядов транзистор закрывается.

Характеристики биполярного транзистора.

Выделяют несколько основных характеристик транзистора, которые позволяют понять, как он работает, и как его использовать для решения задач.

И первая на очереди – входная характеристика, которая представляет из себя зависимость тока базы от напряжения база-эмиттер при определенном значении напряжения коллектор-эмиттер:

I_{б} = f(U_{бэ}), \medspace при \medspace U_{кэ} = const

В документации на конкретный транзистор обычно указывают семейство входных характеристик (для разных значений U_{кэ}):

Входная характеристика, в целом, очень похожа на прямую ветвь . При U_{кэ} = 0 характеристика соответствует зависимости тока от напряжения для двух p-n переходов включенных параллельно (и смещенных в прямом направлении). При увеличении U_{кэ} ветвь будет смещаться вправо.

Переходим ко второй крайне важной характеристике биполярного транзистора – выходной! Выходная характеристика – это зависимость тока коллектора от напряжения коллектор-эмиттер при постоянном токе базы. I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const

Для нее также указывается семейство характеристик для разных значений тока базы:

Видим, что при небольших значениях U_{кэ} коллекторный ток увеличивается очень быстро, а при дальнейшем увеличении напряжения – изменение тока очень мало и фактически не зависит от U_{кэ} (зато пропорционально току базы). Эти участки соответствуют разным .

Для наглядности можно изобразить эти режимы на семействе выходных характеристик:

Участок 1 соответствует активному режиму работы транзистора, когда эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. Как вы помните, в данном режиме незначительный ток базы управляет током коллектора, имеющим бОльшую величину.

Для управления током базы мы увеличиваем напряжение U_{бэ}, что в соответствии со входными характеристиками приводит к увеличению тока базы. А это уже в соответствии с выходной характеристикой в активном режиме приводит к росту тока коллектора. Все взаимосвязано

Небольшое дополнение. На этом участке выходной характеристики ток коллектора все-таки незначительно зависит от напряжения U_{кэ} (возрастает с увеличением напряжения). Это связано с процессами, протекающими в биполярном транзисторе. А именно – при росте напряжения на коллекторном переходе его область расширяется, а соответственно, толщина слоя базы уменьшается. Чем меньше толщина базы, тем меньше вероятность рекомбинации носителей в ней. А это, в свою очередь, приводит к тому, что коэффициент передачи тока \beta, несколько увеличивается. Это и приводит к увеличению тока коллектора, ведь:

I_к = \beta I_б

Двигаемся дальше!

На участке 2 транзистор находится в режиме насыщения. При уменьшении U_{кэ} уменьшается и напряжение на коллекторном переходе U_{кб}. И при определенном значении U_{кэ} = U_{кэ \medspace нас} напряжение на коллекторном переходе меняет знак и переход оказывается смещенным в прямом направлении. То есть в активном режиме у нас была такая картина – эмиттерный переход смещен в прямом направлении, а коллекторный – в обратном. В режиме же насыщения оба перехода смещены в прямом направлении.

В этом режиме основные носители заряда начинают двигаться из коллектора в базу – навстречу носителям заряда, которые двигаются из эмиттера в коллектор. Поэтому при дальнейшем уменьшении U_{кэ} ток коллектора уменьшается. Кроме того, в режиме насыщения транзистор теряет свои усилительные свойства, поскольку ток коллектора перестает зависеть от тока базы.

Режим насыщения часто используется в схемах ключей на транзисторе. В одной из следующих статей мы как раз займемся практическими расчетами реальных схем и там используем рассмотренные сегодня характеристики биполярного транзистора!

И, наконец, область 3, лежащая ниже кривой, соответствующей I_{б} = 0. Оба перехода смещены в обратном направлении, протекание тока через транзистор прекращается. Это так называемый режим отсечки.

Все параметры транзисторов довольно-таки сильно зависят как друг от друга, так и от температуры, поэтому в документации приводятся характеристики для разных значений. Вот, например, зависимость коэффициента усиления по току (в зарубежной документации обозначается как h_{FE}) от тока коллектора для биполярного транзистора BC847:

Как видите, коэффициент усиления не просто зависит от тока коллектора, но и от температуры окружающей среды! Разным значениям температуры соответствуют разные кривые.

Что такое транзистор

Транзисторы вытеснили электролампы, позволили уменьшить количество реле, переключателей в устройствах. Это полупроводниковые триоды — радиоэлектронные компоненты из полупроводников, стандартно имеют 3 вывода.

Транзисторы, предназначенные для управления током, то есть основным силовым фактором электросхем, именно его удар (не напряжения) несет опасность для человека.

Элемент способен контролировать чрезвычайно высокие величины в выходных цепях при подаче слабого входного сигнала. Транзисторы повышают, генерируют, коммутируют, преобразовывают электросигналы, это основа микроэлектроники, электроустройств.

Разновидности по принципу действия:

  • биполярный транзистор из 2 типов проводников, в основе функционирования – взаимодействие на кристалле соседних p-n участков. Состоят из эмиттера/коллектора/базы (далее, эти термины будем сокращать): на последнюю идет слабый ток, вызывающий модификацию сопротивления (дальше по тексту «сопр.») в линии, состоящей из первых 2 элементов. Таким образом, протекающая величина меняется, сторона ее однонаправленности (n-p-n или p-n-p) определяется характеристиками переходов (участков) в соответствии с полярностью подключения (обратно, прямо). Управление осуществляется модулированием тока на сегменте база/эмит., вывод последнего всегда общий для сигналов управления и выхода;
  • полевой. Тип проводника один — узкий канал, подпадающий под электрополе обособленного затворного прохода. Контроль основывается на модуляции количества Вольт между ним и истоком. А между последним и стоком течет электроток (2 рабочие контакты). Величина имеет силу, зависящую от сигналов, формируемых между затвором (контакт контроля) и одной из указанных частей. Есть изделия с p-n участком управления (рабочие контакты подключаются к p- или n-полупроводнику) или с обособленными затворами.

У полевиков есть варианты полярности, для управления требуется низкий вольтаж, из-за экономичности их ставят в радиосхемы с маломощными БП. Биполярные варианты активируются токами. В аналоговых сборках превалируют вторые (БТ, BJT), в цифровых (процессоры, компьютеры) — первые. Есть также гибриды — IGBT, применяются в силовых схемах.

Ограничитель тока

N-канальный полевой транзистор, чей терминал затвора укорочен вместе с выводом источника, действует как ограничитель тока. Это означает, что в этом размещении, полевой транзистор даёт току проходить через них, чтобы достигнуть только определённого уровня, после чего, он становится удерживаемой постоянной, безотносительной к колебаниям уровня напряжения. Эти ограничители тока из интегральной части не изменяющегося постоянного тока или стабилизирующих диодов.

Рисунок 6 Полевой транзистор как ограничитель тока

Полевые транзисторы широко используются в интегрированных схемах из-за их компактного размера. Они используются в схемах микшеров для телевизоров и радиоприемников из-за низких модуляционных искажений. Более того, полевые транзисторы также применяют в резисторах с переменным напряжением в операционных усилителях, схемах контроля звука, ведь они обеспечивают большую изоляцию между их выводами затвора и стока. Полевые транзисторы применяются в таких областях как цифровая электроника и оптоволоконные системы.

Пора подвести итоги: полевой транзистор может использоваться как аналоговый выключатель, как усилитель, как генератор с фазовращателем, как модулятор и как ограничитель тока. Каждый вариант имеет свои особенности, делающие его действительно значимым.

Вряд ли можно переоценить роль полевого транзистора в повседневной жизни. Все перечисленные пять способов его применения имеют очень существенное значение в наши дни. Сложно выделить какое-то наиболее значимое использование среди названных, ведь каждое может оказаться где-то просто незаменимым.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Виды транзисторов

В первых транзисторах применялся германий, который работал не совсем стабильно. Со временем от него отказалось в пользу других материалов: кремния (самый распространённый) и арсенида галлия. Но все это традиционные полупроводники.

В настоящее время начинают набирать популярность триоды на основе органических материалов и даже веществ биологического происхождения: протеинов, пептидов, молекул хлорофилла и целых вирусов. Биотранзисторы используются в медицине и биотехнике.

Другие классификации транзисторов:

  1. По мощности подразделяются на маломощные (до 0,1 Вт), средней мощности (от 0,1 до 1 Вт) и просто мощные (свыше 1 Вт).
  2. Также разделяются по материалу корпуса (металл или пластмасса), типу исполнения (в корпусе, бескорпусные, в составе интегральных схем).
  3. Нередко их объединяют друг с другом для улучшения характеристик. Такие транзисторы называются составными или комбинированными и могут состоять из двух и более полупроводниковых приборов. Строение и у них простое: эмиттер первого является базой для второго и так далее до необходимого количества триодов. Бывает нескольких типов: Дарлинга (все составляющие с одинаковым типом проводимости), Шиклаи (тип проводимости разный), каскодный усилитель (два прибора, работающие как один с подключением по схеме с общим эмиттером).
  4. К составным относится также и IGBT-транзистор, представляющий собой биполярный, который управляется при помощи полярного триода с изолированным затвором. Такой тип полупроводниковых приборов применяется в основном там, где нужно управлять большим током (сварочные аппараты, городские электросети) или электромеханическими приводами (электротранспорт).
  5. В качестве управления может применяться не ток, а другое электромагнитное воздействие. К примеру, в фототранзисторах в качестве базы используется чувствительный фотоэлемент, а в магнитотранзисторах – материал, индуцирующий ток при воздействии на него магнитного поля.

Технологический предел для транзисторов еще не достигнут. Их размеры уменьшаются с каждым голом, а различные научно-исследовательские институты ведут поиск новых материалов для использования в качестве полупроводника. Можно сказать, что эти полупроводниковые приборы еще не сказали миру своего последнего слова.

https://youtube.com/watch?v=oNHuk_BwcfU

Устройство биполярного транзистора

Транзисторы — это довольно сложные устройства. Для лучшего понимания рассмотрим только наиболее простой тип радиоэлектронного компонента, с которыми радиолюбителям приходится сталкиваться чаще всего.

В устройство биполярного транзистора входит монокристалл, разделенный на три зоны, имеющие свой вывод:

Б – база, очень тонкий внутренний слой.
Э – эмиттер, предназначается для переноса заряженных частиц в базу.
К – коллектор, составляющая, которая имеет тип проводимости, одинаковый с эмиттером, предназначена для сбора зарядов, поступивших с эмиттера.

Расшифруем все эти определения и более детально погрузимся в мир транзисторов, изготовленных из полупроводника кремния (Si):

Каждый атом кремния образует связи с четырьмя соседними атомами кремния. Кремний имеет 4 электрона в своей валентной оболочке. И каждый электрон становится общим с соседним атомом кремния. Рассмотренная связь называется ковалентной.

Чистый кремний характеризуется низкой электропроводностью. И чтобы кремний смог проводить электричество, электроны должны поглотить некоторое количество энергии и стать свободными электронами.

Легирование кремниевой пластины

Метод легирования применяется для улучшения электропроводности полупроводников. Например вводится пяти валентный фосфор (P) или сурьма (Sb) — один электрон окажется свободным и сможет перемещаться в системе. Данный метод называется легирование донорной примесью или примесью n типа. Если ввести трех валентный бор (B), образуется свободное место (дырка), которое может занять электрон. Соседний электрон может занять дырку в любой момент. Такое движение электронов может быть представлено в виде движения дыр в противоположном направлении. Это называется легированием акцепторной примесью или примесью p типа.

Выполнив легирование кремниевой пластины данными способами получается транзистор, у которого имеются следующие типы проводимости:

  • n тип — носителями зарядов являются электроны.
  • p тип — носителями зарядов являются положительно заряженные дыры.

Транзисторы по типу проводимости раздаются на два типа: n-p-n и p-n-p:

Разобравшись с легированием кремниевой пластины и определившись с типами проводимости, можно переходить к рассмотрению принципа работы транзистора.

Биполярный транзистор в схеме с общим эмиттером (ОЭ)

В транзисторе, включенном по схеме ОЭ, зависимость между током и напряжением во входной цепи транзистора Iб = f1(Uбэ) называют входной или базовой вольт-амперной характеристикой (ВАХ) транзистора. Зависимость тока коллектора от напряжения между коллектором и эмиттером при фиксированных значениях тока базы Iк = f2(Uкэ), Iб – const называют семейством выходных (коллекторных) характеристик транзистора.

Входная и выходная ВАХ биполярного транзистора средней мощности типа n-p-n приведены на рисунке:

Как видно из рисунка, входная характеристика практически не зависит от напряжения Uкэ. Выходные характеристики приблизительно равноудалены друг от друга и почти прямолинейны в широком диапазоне изменения напряжения Uкэ.

Зависимость Iб = f(Uбэ) представляет собой экспоненциальную зависимость, характерную для тока прямосмещённого p-n перехода. Поскольку ток базы – рекомбинационный, то его Iб величина в β раз меньше, чем инжектированный ток эмиттера Iэ. При росте коллекторного напряжения Uк входная характеристика смещается в область больших напряжений Uб. Это связано с тем, что вследствие модуляции ширины базы (эффект Эрли) уменьшается доля рекомбинационного тока в базе биполярного транзистора. Напряжение Uбэ не превышает 0,6…0,8 В. Превышение этого значения приведет к резкому увеличению тока, протекающего через открытый эмиттерный переход.

Зависимость Iк = f(Uкэ) показывает, что ток коллектора прямопропорционален току базы: Iк = B · Iб

Устройство и принцип работы динистора

Структура, УГО и ВАХ динистора приведены на рисунке:

Внешняя p-область называется анодом (А), внешняя n-область называется катодом (К). Три p-n перехода обозначены цифрами 1, 2, 3. Структура динистора 4-х-слойная – p-n-p-n.

Питающие напряжение Е подаётся на динистор таким образом, что 1 из 3 переходы открыты и их сопротивления незначительны, а переход 2 закрыт и все питающие напряжение Uпр приложено к нему. Через динистор протекает небольшой обратный ток, нагрузка R отключена от источника тока питания Е.

При достижении критического напряжения, равному напряжению включения Uвкл переход 2 открывается, при этом все три перехода 1, 2, 3 будут находится в открытом (включенном) состоянии. Сопротивления динистора падает до десятых долей Ома.

Напряжение включения составляет величину нескольких сотен вольт. Динистор открывается, и через него протекают значительные по величине токи. Падение напряжения на динисторе в открытом состояние составляет 1-2 вольта и мало зависит от величины протекающего тока, величина которого равна τa ≈ E / R, а UR ≈ E, т.е. нагрузка подключена к источнику питания Е. Напряжение на динисторе, соответствующее предельно допустимую точку Iоткр.max, называется напряжением открытого состояния Uокр. Предельный допустимый ток составляет величины от сотен мА до сотен А. Динистор находится в открытом состоянии, пока протекающий через него ток не станет меньше тока удержания Iуд. Динистор закрывается при уменьшении внешнего напряжения до величины порядка 1В или при перемене полярности внешнего источника. Поэтому такой прибор используется в цепях переходного тока. Точки В и Г соответствуют граничным значениям токов и напряжений динистора. Время восстановления сопротивления перехода 2 после снятия питающего напряжения составляет порядка 10-30 мкс.

Динисторы по своему принципу – приборы ключевого действия. Во включенном состоянии (участок БВ) он подобен замкнутому ключу, а в выключенном (участок ОГ) — разомкнутому ключу.
