Переменный электрический ток способы его получения

Сила тока и напряжение в розетке

Основные характеристики электрических приборов – тип электрического тока, напряжение и ток. Для его подключения надо знать, какое напряжение в розетке, и на какой максимальный ток она рассчитана. Эти параметры указывают на корпусе розетки, чаще всего на ее корпусе или лицевой панели. В быту используют переменный однофазный или трехфазный ток, напряжением 220 или 380 вольт соответственно.

А ответ на вопрос, какова сила тока в розетке 220В зависит от сечения подключенных проводов и мощности электроприбора. Для того чтобы определить силу тока надо мощность разделить на напряжение – полученное число и будет силой тока, измеряемой в амперах (А).

Какая сила тока в розетке 220в и 380в?

Для большинства бытовых электроприборов необходимы розетки 220 вольт. Раньше для их подключения использовали два провода (фазу и ноль). Сегодня применяют трехпроводную схему подключения, где третий провод соединяет корпус электроприбора с контуром заземления. Если в процессе эксплуатации нарушится изоляция и корпус окажется под напряжением, то при касании к нему человека автоматически сработает устройство защитного отключения (УЗО) и подача электропитания будет немедленно прекращена.

Выбирая, какую розетку установить, надо учесть мощность приборов, которые предполагается к ней подключать. Например, розетка 25А 220В рассчитана на потребляемую мощность 5,5 кВт, т.е. способна выдерживать большинство бытовых электроприборов. Для ее подключения необходимо использовать медный провод сечением 2,5 мм2. Но, для большинства приборов (компьютер, телевизор, пылесос) можно использовать и менее мощные розетки на 16А. Они рассчитаны на 3,5 кВт. А вот для подключения электроплит и духовок потребуется оборудование, рассчитанное на 32А 220В, мощностью до 7 кВт.

Измеряем силу тока и находим фазы

Впрочем, для подключения мощных бытовых электроприборов и электроинструмента, как правило, используют розетку 380 вольт с трехфазным током. Применение трехфазного тока позволяет уменьшить сечение кабеля или провода, а так же более рационально использовать электроэнергию. Некоторые электродвигатели и оборудование могут работать только на трехфазном токе.

Для определения, сколько вольт в розетке можно воспользоваться измерительными приборами вольтметром или тестером, но это можно определить и по форме электроустановочных изделий. Однофазная штепсельная розетка имеет три контакта (фазу, ноль и заземление). Количество штырьков может быть два или три, в зависимости от типа подключения кабеля к контуру заземления. Двухштырьковое соединение применяется при расположении заземляющего контакта на корпусе.

В отличие от однофазной розетка 3 х фазная имеет 5 контактов: три фазы, ноль и заземление. Количество штырьков так же зависит от расположения заземляющего контакта (отдельным штырьком или на корпусе розетки) и может иметь 4 или 5 штырьков. Как правило, конструкция трехфазной розетки делается такой, чтобы предотвратить возможность случайного прикосновения к контактам, которые имеют большие размеры, чем для подключения к однофазной сети. Корпус закрывает допуск к контактной группе до начала соединения.

Существует некоторое отличие в том, как определить, какой ток в розетке для трехфазного тока. Правило расчета почти такое же, как и для однофазного ока, только надо учесть, что по каждому проводу подведено 220В, следовательно, при расчете общей мощности надо суммарное напряжение (220Вх3=660В) умножить на силу тока. Это означает, что к розетке 25А 380В можно подключить электрическое устройство мощностью 16,5 кВт.

Но иногда возникает необходимость, как определить в каком контакте имеется фаза. Проще всего это сделать при помощи индикатора, в котором зажигается лампочка или светодиод при прикосновении к контакту под напряжением. Опытные мастера могут определить это при помощи тестера или контрольной лампы. Но этим способом лучше пользоваться при наличии опыта.

Опубликовал Варвара

Определение

Электрическим током называется направленное движение заряженных частиц. Так звучит определение из учебника по физике. Простыми словами можно перевести так, что у его составляющих всегда есть какое-то направление. Собственно, это направление и является определяющем в сегодняшнем разговоре.

Переменный ток (Alternative Current – AC) отличается от постоянного (Direct Current – DC) тем, что у последнего электроны (носители заряда) всегда движутся в одном направлении. Соответственно отличием переменного тока является то, что направление движения и его сила зависят от времени. Например, в розетке направление и величина напряжения, соответственно и сила тока, изменяется по синусоидальному закону с частотой в 50 Гц (50 раз за секунду изменяется полярность между проводами).

Для так сказать чайников в электрике изобразим это на графике, где по вертикальной оси изображена полярность и напряжение, а по горизонтальной время:

Красной линией изображено постоянное напряжение, оно остаётся неизменным с течением времени, разве что изменяется при коммутации мощной нагрузки или КЗ. Зелеными волнами показан синусоидальный ток. Вы можете видеть, что он протекает то в одну, то в другую сторону, в отличие от постоянного тока, где электроны всегда протекают от минуса к плюсу, а направлением движения электрического тока выбран путь от плюса к минусу.

Если сказать по-простому, то разницей в этих двух примерах является то, что у постоянки всегда плюс и минус находятся на одних и тех же проводах. Если говорить о переменном, то в электроснабжении используют понятия фазы и нуля. Если рассматривать по аналогии с постоянкой, то фаза и ноль являются плюсом и минусом, только полярность меняется 50 раз в секунду (в США и ряде других стран 60 раз в секунду, а в самолётах более 400 раз).

Постоянный и переменный ток

Любое явление, которое нельзя увидеть или «пощупать» непосредственно, легче понять с помощью аналогий. В случае с электричеством можно рассмотреть воду в трубе как самый близкий пример. Вода и электричество текут по своим проводникам — проводам и трубам.

• Объём протекающей воды — сила тока.
• Давление в трубе — напряжение.
• Диаметр трубы — проводимость, обратная сопротивлению.
• Объём на давление — мощность.

Для примера можно взять любой химический источник питания — батарейку или аккумулятор. На его клеммах имеются обозначения полюсов: плюс или минус. Если к батарейке, через провода и выключатель подключить соответствующую лампочку, то она загорится. Что при этом происходит? Минусовая клемма источника испускает электроны — элементарные частицы, несущие отрицательный заряд. По проводам, через разъёмы выключателя и спираль лампы они движутся к положительной клемме, стремясь уровнять потенциал клемм. Пока цепь замкнута по разъёмам выключателя и батарейка не села — по спирали бегут электроны и лампочка горит.

Как определить, какой ток в розетке

Какое напряжение в розетке и сила тока – постоянное или переменное, можно определить несколькими способами:

Амперметром. Это специализированный прибор для измерения силы показателя. Значения можно увидеть на шкале посредством соединения розетки, потребителя и амперметра.

Стоит отметить! Погрешность при измерениях зависит от класса точности устройств, перечисленных в пунктах 1 и 2.

Переменный

Почти 98% электроэнергии вырабатываемой домашней электросетью – переменный ток. Этот ток изменяет как направление, так и величину. При передаче электроэнергии внутри сети, напряжение либо увеличивается, либо уменьшается, в связи чем розетки выпускаются для переменного показателя. Существуют электроприборы, питающиеся от источника постоянного показателя, поэтому их следует привести к одному типу с использованием преобразователей.

Основные преимущества переменного тока:

• Передача на длинные расстояния.
• Позволяет использовать стандартное генераторное оборудование.
• Отсутствует полярность при подключении.

Однако у данного тока также имеется ряд недостатков:

• Потери в цепи обязывают подбирать розетки с учётом понижающего коэффициента 0,7.
• Возникает электромагнитная индукция, в связи, с чем электричество не всегда распределяется равномерно.
• Проверка и измерение значений осуществляются по сложной схеме.
• Увеличение показателя сопротивления, так как кабель не задействован в полном объеме.

Постоянный

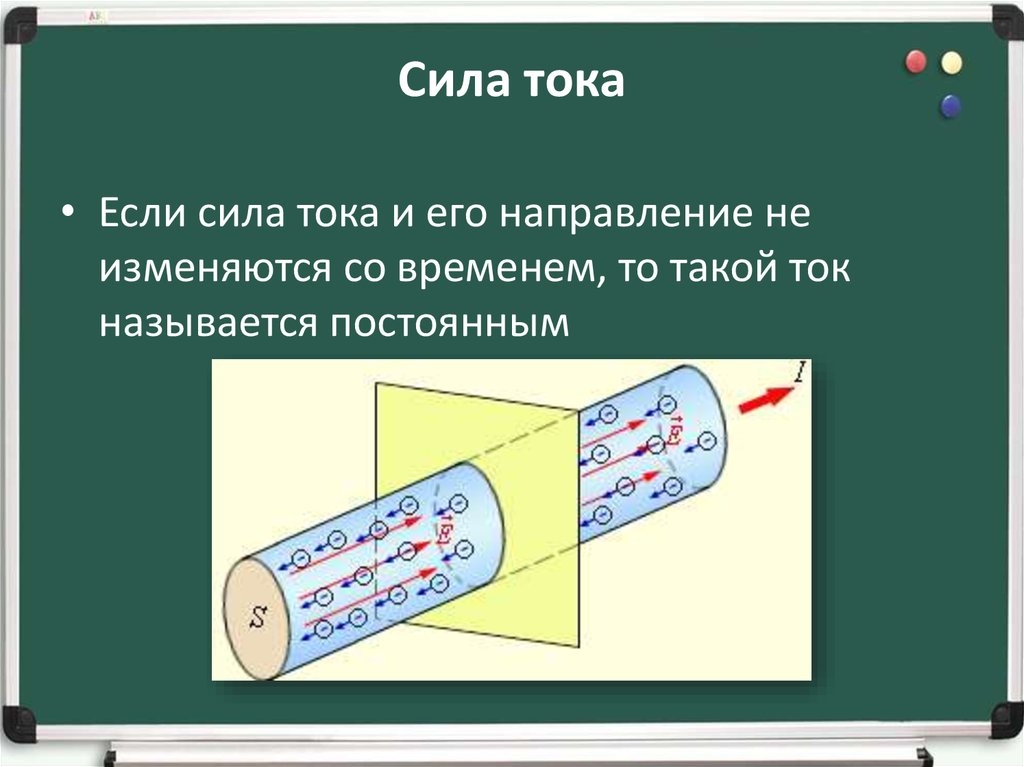

При упорядоченном движении заряженных частиц в едином направлении, ток называется постоянным, и возникает он в сети с неизменным напряжением при стабильной полярности зарядов. Используется в промышленных автономных установках, что исключает необходимость передачи электроэнергии на большие расстояния.

Использование постоянного показателя предусматривается в автономных системах, к примеру, в автотранспорте, летательных средствах, морской технике и электропоездах. Широкое использование он получил при организации питания микросхем электроники, средств связи и иной техники, где количество помех максимально сводится к минимуму, вплоть до их полной ликвидации.

В некоторых случаях он нашел применение в сварочных агрегатах, а также в железнодорожных локомотивах, медицине при введении в организм лекарственных препаратов посредством электрофореза.

Скажите, в розетке переменный или постоянный ток?

Вместо термина «постоянный ток» лучше применять термин «постоянное напряжение». То же касается и термина «переменный ток», лучше применять термин «постоянное напряжение». Напряжение в сети, у батареи, как правило, первично, величина постоянная (за исключением аварийных режимов) , а величина тока зависит от нагрузки (в соответствии с законом Ома) : I = U/R, где I – сила тока (в амперах) , U — напряжение (в вольтах) , R — сопротивление (в омах) . Все единицы в системе СИ, они применяются в технике, физике и т. д. Употребляются и кратные величины, например, киловольты (1000 х вольт) . Электрическим током называют упорядоченное (направленное) движение заряженных частиц. Электрический ток возникает при упорядоченном перемещении свободных электронов (в металлах) или ионов (в электролитах) . Основное отличие постоянного напряжения, что оно постоянно по величине и знаку, а постоянный ток «течет» в одну сторону, например, по металлическим проводам (носители тока электроны) от минусового зажима источника напряжения к плюсовому (в электролитах ток создают положительные и отрицательные ионы) . Промышленный переменный ток (в нашей стране) — это ток с синусоидальными (гармоническими) колебаниями частотой 50 Герц. Переменное напряжение и ток изменяются по закону синусоиды, от нуля увеличивается до положительного амплитудного значения (положительный максимум) , потом уменьшается до нуля и продолжает уменьшаться до отрицательного амплитудного значения (отрицательный максимум) , затем увеличивается, переходя через ноль вновь до положительного амплитудного значения. Переменный ток меняет за период как свою величину, так и направление движения тока. Среднее значение силы тока за период равно нулю. Действующее значение силы переменного тока — сила такого постоянного тока, при котором средняя мощность, выделяющаяся в проводнике в цепи переменного тока, равна мощности, выделяющейся в том же проводнике в цепи постоянного тока. Когда говорят о токах и напряжения в сети переменного тока, имеют ввиду, их действующие значения. Напряжение в сети 220 вольт это действующие напряжение сети. Источники промышленного переменного напряжения вырабатывают, как правило, переменный трехфазный ток. В жилых домах обычно используется однофазный переменный ток. Переменный ток более распространени более удобен тем, что ток одного напряжения легко преобразуется через трансформаторы в ток другого напряжения. Трехфазный ток удобен тем, что создает вращательное электромагнитное поле в дешевых асинхронных электродвигателях, в которых отсутствуют коллекторы, токосъемники. Недостатком асинхронных двигателей является большой пусковой ток в 5-7 раз превышающий рабочий ток двигателя. В условиях тяжелого запуска, когда большой пусковой момент (прокатные станы, электротранспорти т. д. ) или требуется плавное регулирование скорости и пускового момента (тягового усилия) применяют двигатели постоянного тока Постоянный ток применяется: 1) в высоковольтных линиях электропередач (500 кВ) , так как если применять переменный ток, такого же действующие напряжения, учитывая амплитудные значения напряжений и их перепад, эти напряжения могут в несколько раз превышать величину напряжения постоянного тока, это требует дополнительных затрат на изоляционные материалы и значительно удорожает ЛЭП. 2) в контактной сети электротранспорта, 3) в прокатных станах и других устройствах с тяжелыми условиями пуска электродвигателей, 4) в сети грузоподъемных механизмов, 5) в различных приборах, переносных, бытовых, например, переносные фонари, магнитофоны, диагностические приборы различного назначения.

Источники постоянного напряжения это: 1) обычные батарейки применяемые в различных приборах, 2) различные аккумуляторы (щелочные, кислотные и т. д.) , 3) генераторы постоянного тока. 4) другие специальные устройства, например, выпрямители, умформеры.

Источники переменного тока: 1) генераторы 2) различные преобразователи.

В розетке ток или напряжение (+ какое напряжение)

Существует три основных параметра электрической сети:

• Ток – измеряется в Амперах (А).
• 2. Частота – в Герцах (Гц).
• 3. Напряжение – в Вольтах (В).

Величина частоты зависит от генерирующих устройств, поэтому остается постоянной. Напряжение в сети может отличаться от номинального из-за возникновения помех. На показатель оказывает влияние состояние оборудования, нагрузка, а также загруженность трансформаторной подстанции. Параметр может отклоняться от основного в пределах 20 – 25 Вольт.

Важно! Если в электрической сети отмечаются скачки напряжения, то от этого страдает работоспособность техники, и без подключения стабилизаторов не обойтись. Какое напряжение (постоянное или переменное) и сила тока в квартире, можно узнать по соответствующим маркировкам на розетках заводов-изготовителей

Какое напряжение (постоянное или переменное) и сила тока в квартире, можно узнать по соответствующим маркировкам на розетках заводов-изготовителей.

На розетках указывается символика, по которой можно понять, какая допустимая нагрузка может проходить через устройство. Для того, чтобы исключить выход из строя технического оборудования, необходимо придерживаться предельно допустимых значений. Приборами, потребляющими большое количество электроэнергии, являются кондиционеры, печи СВЧ, плиты и стиральные агрегаты. В связи с этим обстоятельством обойтись без розетки номиналом меньшим, чем 16А, не представляется возможным. Измерение напряжения в розетке возможно с помощью индикатора, тестера либо посредством эмпирического отслеживания. Стандартное напряжение в бытовой сети составляет 220 Вольт – какой ток? В данном случае речь идёт о номинальном показателе для жилых помещений при однофазной проводке.

Сравнительная таблица

Сравнительный график переменного тока и постоянного тока

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Виды электрического тока в быту

Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.

Советуем изучить Как подобрать конденсатор

Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.

В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.

Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Примеры использования переменного и постоянного тока

Приблизительно постоянным считается ток разряда автомобильного аккумулятора. Напряжение здесь постепенно падает, а потому даже при одинаковой нагрузке эффект разнится хронометрически. В целом, происходит это плавно. Ток течёт в одном направлении и проявляет приблизительно постоянную плотность. Аналогично работают:

1. Аккумулятор сотового телефона.
2. Батарейка любого типа.
3. Аккумулятор питания ноутбуков.

В природе источников постоянного тока (генераторов), за исключением матушки-Земли, нет. Человеку гораздо удобнее создавать роторы, которые, вращаясь с конкретной частотой, создают условия для образования в катушках статора переменного электрического тока. Потом промышленная частота 50 Гц проходит по проводам и через подстанцию подаётся на потребителя.

Это касается и переменного, и постоянного тока. Теперь пришла пора сказать, что в промышленности преобразование постоянного тока в переменный и обратно не практикуется. Из соображений экономии двигатели работают от трёх фаз. Каждая считается переменным током частоты 50 Гц. Говорили выше, что у любой гармоники присутствует фаза. В рассматриваемом случае фаза равна 120 градусов. А круг образуется за счёт 360 градусов. Получается, что три фазы равно отстоят друг от друга. При подобном раскладе генераторам ГЭС легче производить энергию, поступающую в дома в неизменном виде. Но в квартиру заходит единственная фаза переменного тока.

Поэтому бытовые приборы по внутреннему устройству сильно отличаются от промышленных. Важными признаются параметры переменного тока. В любом государстве они стандартизированы и чётко выдерживаются. К параметрам переменного тока относят:

1. Действующее значение напряжения – вызывающее в обычном проводнике постоянное идентичного номинала. Действующее значение ниже амплитуды в корень из двух раз либо близко к указанному. Требования для РФ составляют 220-230 В плюс-минус 10% от номинала.
2. К частоте переменного тока предъявляются повышенные строгие требования. Предел отклонений от 50 Гц измеряется десятыми долями процента. Потому стабилизации движения вала на ГЭС уделяется столько внимания. От скорости его вращения зависит параметр.
3. Нелинейные искажения считаются отдельной темой. Требований множество, определиться непросто. Особенно строго нормируются гармоники основной частоты, к примеру: 100, 150, 200, 250 Гц.

Подобные требования предъявляются и к параметрам постоянного тока. Допустим, известные автомобильные аккумуляторы в действительности включают в арсенал не 12, а 14 В. По мере разряда вольтаж падает. Если на аккумуляторе зарегистрировано напряжение 11,9 В, банка считается вышедшей из строя. Предлагаем внимательно читать инструкции. Дополним: в отдельных ноутбуках присутствует заряд бережного расхода энергии аккумулятора. В этом случае уровень поддерживается в рамках двух третей от полного. Считается, что тогда батарея прослужит дольше.

Итак, требования направлены на поддержание долгого и правильного функционирования оборудования. Параметры постоянного и переменного тока считаются фактором, определяющим надёжность и работоспособность системы.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 – 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения – это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали – Почему в нашей розетки течет переменный ток, а не постоянный?

Электропривод – переменного или постоянного тока?

Ежегодный темп роста продаж регулируемых электроприводов составляет, примерно, 6 %, в то время как темп роста приводов переменного тока — 8 %, а объем рынка приводов постоянного тока остается более или менее стабильным. Данная статья предназначена для конечных пользователей, OEM-производителей, системных интеграторов и прочих инженерно-технических работников, использующих приводную технику, чтобы в общих чертах обрисовать преимущества выбора для различных прикладных задач одного из двух основных типов регулируемого электропривода – постоянного или переменного тока.

Какое приводное решение выбрать — DC или AC?

Силовые статические преобразователи

на базе микропроцессоров, применяемые как в приводах переменного, так и постоянного тока, в настоящее время достигли очень высокого технического уровня, который (в допустимых технологических пределах) в большинстве приложений позволяет использовать

электропривод переменного тока

, там где раньше применялся

привод постоянного тока

. Однако, традиционный привод постоянного тока (1-но и 4-х квадрантный) продолжает играть важную роль, особенно в тех приложениях, где нужно обеспечить высокодинамичные режимы с постоянным моментом вращения, жесткими требованиями по перегрузочной способности в широком диапазоне скоростей и рекуперацию энергии обратно в сеть.

Преимущества переменного тока

В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.

Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.

Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.
