Как понизить постоянное и переменное напряжение

Единица измерения сопротивления резистора

В Международной системе единиц (СИ) сопротивление измеряется в омах – единице измерения, названной так в честь физика Георга Ома, который также открыл знаменитый закон для электрической цепи. Международное обозначение выглядит так: Ω. Физический смысл этой единицы заключается в следующем:

Сопротивление проводника равно 1 Ом при силе тока, равной 1 А, и напряжении на концах проводников, равном 1 В.

Оно может быть измерено с помощью прибора, называющегося омметр.

Существует большое разнообразие резисторов с широкой линейкой стандартных величин сопротивления. Рассмотрим соотношение этих номиналов и различные приставки, использующиеся для их обозначения.

Приставка кило- (килоом):

1 КОм равен 1000 Ом

Приставка мега- (мегаом):

1 МОм соответствует 1000 КОм или 1 000 000 Ом

Часто показатели резисторов наносятся непосредственно на их корпус. Это очень удобно. Рассмотрим обозначение их номиналов более подробно.

Номинал резистора – это то же самое, что его сопротивление. Раньше резисторы были достаточно крупными, поэтому все значения прописывались целиком на их корпусах с использованием обычных букв. Помимо сопротивления на резисторе могли указать ещё и класс точности или мощность рассеивания.

Сопротивление – основная характеристика резистора. О том, что оно из себя представляет и как рассчитывается, было рассказано выше, поэтому сейчас подробнее остановимся на особенностях их обозначений.

Для простановки значения, не привышающего 1КОм после цифры, обозначающей величину сопротивления, ставится R (или величина указывается совсем без буквы). На резисторах, выпускавшихся давно, можно встретить слово Ом. Позже принятая маркировка изменилась, теперь она используется в формате:

целая величина – R – дробный остаток

Примеры обозначений:

300 = 300 Ом
200 R = 200 Ом

Современные обозначения выглядят так:

4R02 = 4,02 Ом
2R2 = 2,2 Ом

Если значение меньше 1 ома, то ноль в начале обозначения опускают:

0R5 = R5 = 0,5 Ом

Если сопротивление больше тысячи ом, то применяются специальные приставки (мега-, кило-) для упрощения написания. Очень большие значения этой величины почти не встречаются, поэтому необходимость в префиксах Тера- и Гига- возникает крайне редко. Примеры обозначений:

K200 = 200 Ом
2К0 = 2 КОм = 2000 Ом
M200 = 0,2 МОм = 200 KОм = 100 000 Ом
3М0 = 3 МОм = 3 000 КОм = 3 000 000 Ом

Дополнительно можно рассмотреть следующую характеристику – удельное сопротивление.

Бывает, что возникает необходимость также рассчитать удельное сопротивление. Оно измеряется величиной Ом*м.

Для однородного проводника вычисляемое удельное сопротивление находится так:

R = (ρ*l) / S, где

l — длина отрезка проводника (м),

S — площадь сечения проводникового элемента (м2)

Подробнее о буквенной маркировке резисторов читайте здесь.

Устройство и принцип работы понижающего трансформатора

В состав аппарата входит ферромагнитный сердечник с двумя обмотками – первичной и вторичной. На обмотки наматываются проводники, каждый слой которых изолируется кабельной бумагой. Поперечное сечение проводника может быть круглым или прямоугольным (шина).

Первичная и вторичная обмотки между собой электрически не контактируют. Отсутствие электроконтакта обеспечивают изоляционные прокладки, изготовленные из электрокартона или других изоляторов. Большинство аппаратов со всеми компонентами заключается в защитный корпус.

Принцип действия:

• На первичную обмотку, имеющую большее количество витков по сравнению с вторичной, поступает сетевой ток. Он образует магнитное поле, пересекающее вторичную обмотку.
• Во вторичной обмотке образуется ЭДС, под воздействием которой генерируется выходное напряжение со значением, необходимым для электропитания электронных приборов. Отношение входного (высокого, ВН) напряжения к выходному (низкому, НН) равно отношению количества витков первичной обмотки к числу витков вторичной. Конструкция понижающего трансформатора может предусматривать одновременное подключение нескольких низковольтных потребителей.
• В ходе трансформации происходят потери мощности, равные примерно 3 %.

Понижающие трансформаторы не меняют частоту тока. Для ее изменения, в том числе для получения постоянного тока, в схему включают выпрямители. Чаще всего они представляют собой диодные мосты. Современные приборы могут дополняться другими полупроводниковыми и интегральными схемами, которые улучшают эксплуатационные характеристики аппаратов.

Чтобы определить, какой перед вами трансформатор – понижающий или повышающий, необходимо посмотреть маркировки обмоток. В понижающем аппарате первичной является высоковольтная обмотка, которая маркируется буквой «Н», вторичной – низковольтная обмотка, обозначаемая буквой «Х». В повышающем устройстве первичной является низковольтная обмотка «Х», вторичной – высоковольтная «Н».

Способы понижения величины переменного напряжения

Переменное напряжение как высоковольтное (на подстанциях выше 1000 Вольт), так и низковольтное (220 и 380 Вольт) применяемое в электроснабжении жилых и нежилых помещений можно понизить двумя способами:

1. Трансформаторным

. Трансформатор — это электромагнитное устройство, изготовленное из сердечника (магнитопровода) и связанных индуктивно обмоток, назначение которого и заключается в преобразовании величины переменного напряжения без изменения частоты. Причем изменять величину он способен как в сторону уменьшения, так и увеличения.

При этом трансформаторный способ один из самых распространённых, простых и безопасных, так как за счёт гальванической развязки, то есть отсутствие непосредственного электрического контакта между обмотками, снижается до минимума вероятность попадания напряжения первичной стороны, в данном случаи большей величины, на устройство, подключенное к вторичной (понижающей обмотке трансформатора), защищено бесконтактной связью.

Нужно отметить, что существуют, так называемые, автотрансформаторы, которые способны изменять путём вращения ручки величину напряжения на клеммах с низкой стороны.

2. Пониженное, с помощью трансформатора, переменное напряжение затем можно легко выпрямить с помощью диода или диодной сборки с конденсатором и стабилитроном для улучшения качества постоянного напряжения.

3. Безтрансформаторным

. Это способ применяется в недорогих блоках питания, в основном китайского производства, и заключается в изменении величины переменного напряжения за счёт балластного конденсатора. Данный способ используется для питания маломощной электроники, например светодиодных ламп, зарядки аккумуляторов фонариков. Основной недостаток бестрансформаторных — это большая вероятность попадания напряжения питания (высокого), на понижающую сторону, в следствии пробоя конденсатора С1.

В любом случае, обязательно нужно учесть не только величину пониженного напряжения, но и силу тока вторичных цепей, которая прямо пропорциональна мощности, питаемого электрооборудования.

Делитель напряжения на индуктивностях

Индуктивность – это катушка, намотанная медным (как правило) проводом на металлическом или ферромагнитном сердечнике. Трансформатор – это один из видов индуктивности. Если от середины первичной обмотки сделать отвод, то между ним и крайними выводами будет равное напряжение. И оно будет равно половине напряжения питания. Но это в том случае, если сам трансформатор рассчитан на работу именно с таким питающим напряжением.

Но можно использовать несколько катушек (для примера можно взять две), соединить их последовательно и включить в сеть переменного тока. Зная значения индуктивностей, несложно произвести расчет падения на каждой из них:

1. U(L1) = U1 * (L1 / (L1 + L2)).
2. U(L2) = U1 * (L2 / (L1 + L2)).

В этих формулах L1 и L2 – индуктивности первой и второй катушек, U1 – напряжение питающей сети в Вольтах, U(L1) и U(L2) – падение напряжения на первой и второй индуктивностях соответственно. Схема такого делителя широко применяется в цепях измерительных устройств.

https://youtube.com/watch?v=ABZpaSexAbM

https://youtube.com/watch?v=4oWPrgoF_ZE

https://youtube.com/watch?v=KmX1xnk—mA

Как повысить силу электрического тока. Сопротивление проводников. Удельное сопротивление

Закон Ома является самым главным в электротехнике. Именно поэтому электрики говорят: «- Кто не знает Закон Ома, пусть сидит дома». Согласно этому закону ток прямо пропорционален напряжению и обратно пропорционален сопротивлению ( I = U / R ), где R является коэффициентом, которое связывает напряжение и силу тока. Единица измерения напряжения – Вольт, сопротивления – Ом, силы тока – Ампер. Для того, чтобы показать, как работает Закон Ома, разберем простую электрическую цепь. Цепью является резистор, он же – нагрузка. Для регистрации на нем напряжения используется вольтметр. Для тока нагрузки – амперметр. При замыкании ключа ток идет через нагрузку. Смотрим, насколько соблюдается Закон Ома. Ток в цепи равен: напряжение цепи 2 Вольта и сопротивление цепи 2 Ома ( I = 2 В / 2 Ом =1 А). Амперметр столько и показывает. Резистор является нагрузкой, сопротивлением 2 Ома. Когда замыкаем ключ S1, ток течет через нагрузку. С помощью амперметра измеряем ток цепи. С помощью вольтметра – напряжение на зажимах нагрузки. Ток в цепи равен: 2 Вольта / 2 Ом = 1 А. Как видно это соблюдается.

Теперь разберемся, что нужно сделать, чтобы поднять силу тока в цепи. Для начала увеличиваем напряжение. Сделаем батарею не 2 В, а 12 В. Вольтметр будет показывать 12 В. Что будет показывать амперметр? 12 В/ 2 Ом = 6 А. То есть, повысив напряжение на нагрузке в 6 раз, получили повышение силы тока в 6 раз.

Рассмотрим еще один способ, как поднять ток в цепи. Можно уменьшить сопротивление – вместо нагрузки 2 Ом, возьмем 1 Ом. Что получаем: 2 Вольта / 1 Ом = 2 А. То есть, уменьшив сопротивление нагрузки в 2 раза, увеличили ток в 2 раза. Для того, чтобы легко запомнить формулу Закона Ома придумали треугольник Ома:

Как можно по этому треугольнику определять ток? I = U / R. Все выглядит достаточно наглядно. С помощью треугольника также можно написать производные от Закона Ома формулы: R = U / I; U = I * R. Главное запомнить, что напряжение находится в вершине треугольника.

В 18 веке, когда был открыт закон, атомная физика находилась в зачаточном состоянии. Поэтому Георг Ом считал, что проводник представляет собой что-то, похожее на трубу, в которой течет жидкость. Только жидкость в виде электротока.

При этом он обнаружил закономерность, что сопротивление проводника становится значительнее при увеличении его длины и меньше при увеличении диаметра. Исходя из этого, Георг Ом вывел формулу: R = p *l / S, где p – это некоторый коэффициент, умноженный на длину проводника и деленный на площадь сечения.

Этот коэффициент был назван удельным сопротивлением, характеризующим способность создавать препятствие протеканию эл.тока, и зависит из какого материала изготовлен проводник. Причем, чем больше удельное сопротивление, тем больше сопротивление проводника.

Рассмотрим, какие бывают проводники. На сегодняшний день самым распространенным является проводник из меди.

Из-за низкого удельного сопротивления и большой устойчивости к окислению, при этом довольно низкой ломкости, этот проводник все больше и больше находит применение в электрике.

Постепенно медный проводник вытесняет алюминиевый. Медь применяют при производстве провода (жил в кабелях) и при изготовлении электротехнических изделий.

Вторым по применению можно назвать алюминий. Он часто используется в старой проводке, на смену которой приходит медь. Также применяется при производстве проводов и изготовлении электротехнических изделий. Следующий материал – это железо.

Оно обладает удельным сопротивлением гораздо больше, чем медь и алюминий (в 6 раз больше, чем у меди и в 4 раза выше, чем у алюминия). Поэтому, при производстве проводов, как правило, не применяется.

Зато применяется при изготовлении щитов, шин, которые благодаря большому сечению обладают низким сопротивлением. Также как крепежное изделие.

Золото в электрике не применяется, так как оно достаточно дорогое. Благодаря низкому значению удельного сопротивления и большой защиты от окисления применяется в космических технологиях.

Латунь в электрике не применяется.

Серебро чаще всего применяется в военной технике высокочастотных приборов. В электрике применяется редко.

Вольфрам применяется в лампах накаливания. Благодаря тому, что он не разрушается при высоких температурах, его используют в качестве нитей накаливания для ламп.

Что такое падение напряжения на резисторе

Электрический ток, проходя по цепи, испытывает сопротивление, которое может изменяться под воздействием разнообразных условий внешней среды (экстремально низкие температуры или нагрев) и может зависеть от характеристик конкретного проводника. Например, чем тоньше проводник или длиннее – тем оно выше.

На значение его величины влияют следующие факторы:

• сила тока;
• длина проводящих частей;
• напряжение;
• материал проводниковых элементов;
• нагрев (температура);
• площадь поперечного сечения.

Резисторы можно разделить на постоянные, переменные и подстроечные. Главное их отличие друг от друга – возможность изменения показателя сопротивления. Чаще всего встречаются постоянные резисторы – данный показатель в них нельзя изменить, поэтому они и получили такое название. Переменные отличаются тем, что величину сопротивления в них можно настраивать. В подстроечном резисторе её также можно изменять, но отличие данной разновидности в том, что он не рассчитан на частое изменение параметра. Подстроечные резисторы выполняются в более компактном корпусе по сравнению с переменными.

Чтобы вычислить падение напряжения на резисторе, нужно помнить, что снижение нагрузки, приложенной ко всей цепи (то есть, напряжения, подключённого к контуру) может быть получено как для всего контура, так и для любого элемента цепи. Напряжение понижается за счёт сопротивления, которым обладают проводники.

Падение напряжения на резисторе зависит от силы проходящего тока и характеристик проводников. Температура и показатели тока также имеют значение. Например, напряжение, измеренное вольтметром на лампочке, подключённой к сети 220 В, будет немного ниже за счёт сопротивления, которым обладает лампочка.

Источники питания имеют разную величину напряжения. Это значение может превышать то, которое бывает необходимо на выходе. Чтобы нагрузка, которую требуется запитать, не сгорела, часто возникает необходимость в понижении вольтажа, в том числе с помощью резисторов.

Сравнительная таблица напряжений

В этом случае резистор должен уменьшить протекающий по цепи ток. При этом ток не превращается в тепло, происходит именно его ограничение. То есть при включении резистора в цепь ток упадёт – в этом и состоит работа резистора, при совершении которой элемент нагревается.

В общем случае падения напряжения можно рассчитать, используя простую формулу, связывающее показатели между собой.

Но в ряде случаев, например, при параллельном подключении сопротивлений, посчитать необходимую величину уже сложнее. В этом случае по специальной формуле потребуется привести сопротивление параллельных веток к одному числу:

R = R1*R2 / (R1+R2)

При необходимости также учитываются другие сопротивления, суммирующиеся с этим значением (например, сопротивление провода и источника питания).

Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата

(регулируемого резистора) или в качествепотенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом

задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром

задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления

. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — . Удачи!

Литература: В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г. В. В. Фролов — «Язык радиосхем», 1988 г. М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

Конструктивные особенности

Это очень полезное устройство. Трансформатор — это устройство, которое представляет собой сердечник с двумя обмотками. На них должно быть одинаковое количество витков, а сам сердечник набирается из электротехнической стали. На входе устройства подаётся напряжение, в обмотке появляется электродвижущая сила, которая создаёт магнитное поле.

Основной принцип работы устройства.

Через это поле проходят витки одной из катушек, благодаря чему возникает сила самоиндукции. В другой же возникает напряжение, отличающееся от первичного на столько раз, на сколько отличается число витков обеих обмоток.

С его помощью мы легко можем понизить напряжение и ток в цепях переменного тока. Появление трансформаторов сделало практической реальностью передачу электроэнергии на большие расстояния. Трансформаторы позволяют уменьшить потери на проводах линий электропередач (соединяющих генерирующие станции с нагрузками) понижения переменного тока.

На обоих концах (как на генераторе, так и на нагрузках) трансформаторы понижают уровни напряжения до более безопасных значений и снижают стоимость применяемого оборудования.

Понижающий трансформатор может быть различных типов и видов: одно- или трехфазный, с открытым корпусом или с защитным кожухом. Одна из важнейших характеристик прибора – это коэффициент трансформации, который не должен превышать 1. Основные факты о понижающих трансформаторах приведены на рисунке ниже.

Основные факты о понижающих трансформаторах.

В зависимости от модификации устройство преобразовывает электрический ток разного начального напряжения, которое может достигать 660В. Трансформатор, понижающий до 220В, получил наибольшее распространение. Существует также понижающий до 380 Вольт трансформатор.

Магнитопровод – это совокупность элементов ферромагнитного материала (обычно электротехническая сталь), которые собраны в определенной геометрической форме. В нем происходит локализация основного магнитного поля трансформатора понижающего.

Вся магнитная система вместе со всеми компонентами называется остовом. При этом часть, где располагаются основные обмотки, называют стержнем. А часть, необходимая для замыкания магнитной цепи, – это ярмо.

В соответствии с расположением стержней в пространстве понижающий трансформатор может иметь плоскую, пространственную, симметричную либо несимметричную магнитную систему.

В соответствии с предъявляемыми требованиями для каждого случая выходное напряжение может быть разным: например, трансформатор, понижающий до 36 Вольт, а также 12, 24, 42В и т.д. В видео подробно рассказано про принцип работы прибора.

Какой сердечник лучше

Понижающие трансформаторы напряжения отличаются конструктивными особенностями. Производители делают выбор в пользу одной из двух концепций – броневая или стержневая.

Принципиальное отличие технических решений сводится к тому, что в первом случае обмотки заключены в сердечнике броневого типа, а во втором – сердечник заключен в обмотках стержневого типа.

При этом в устройствах первого типа ось обмоток может располагаться вертикально или горизонтально, в то время, когда во втором случае – ось размещается вертикально.

Будет интересно Масляные трансформаторы – что это такое, устройство и принцип работы

Однако способ производства не влияет на эксплуатационные характеристики и надежность устройства. Предприятие выбирает тот вариант, который считает наилучшим с точки зрения организации технологического процесса.

Сердечник и катушки понижающего трансформатора.

Повышение переменного напряжения

Повысить переменное напряжение можно двумя способами – использовать трансформатор или автотрансформатор. Основная разница между ними состоит в том, что при использовании трансформатора есть гальваническая развязка между первичной и вторичной цепью, а при использовании автотрансформатора её нет.

Интересно! Гальваническая развязка – это отсутствие электрического контакта между первичной (входной) цепью и вторичной (выходной).

Рассмотрим часто возникающие вопросы. Если вы попали за границы нашей необъятной родины и электросети там отличаются от наших 220 В, например, 110В, то чтобы поднять напряжение со 110 до 220 Вольт нужно использовать трансформатор, например, такой как изображен на рисунке ниже:

Следует сказать о том, что такие трансформаторы можно использовать «в любую сторону». То есть, если в технической документации вашего трансформатора написано «напряжение первичной обмотки 220В, вторичной – 110В» – это не значит, что его нельзя подключить к 110В. Трансформаторы обратимы, и, если на вторичную обмотку подать, те же 110В – на первичной появится 220В или другое повышенное значение, пропорциональные коэффициенту трансформации.

Следующая проблема, с которой многие сталкиваются – низкое напряжение в электросети, особенно часто это наблюдается в частных домах и в гаражах. Проблема связана с плохим состоянием и перегрузкой линий электропередач. Чтобы решить эту проблему – вы можете использовать ЛАТР (лабораторный автотрансформатор). Большинство современных моделей могут как понижать, так и плавно повышать параметры сети.

Схема его изображена на лицевой панели, а на объяснениях принципа действия мы останавливаться не будем. ЛАТРы продаются разных мощностей, тот что на рисунке примерно на 250-500 ВА (вольт-амперы). На практике встречаются модели до нескольких киловатт. Такой способ подходит для подачи номинальных 220 Вольт на конкретный электроприбор.

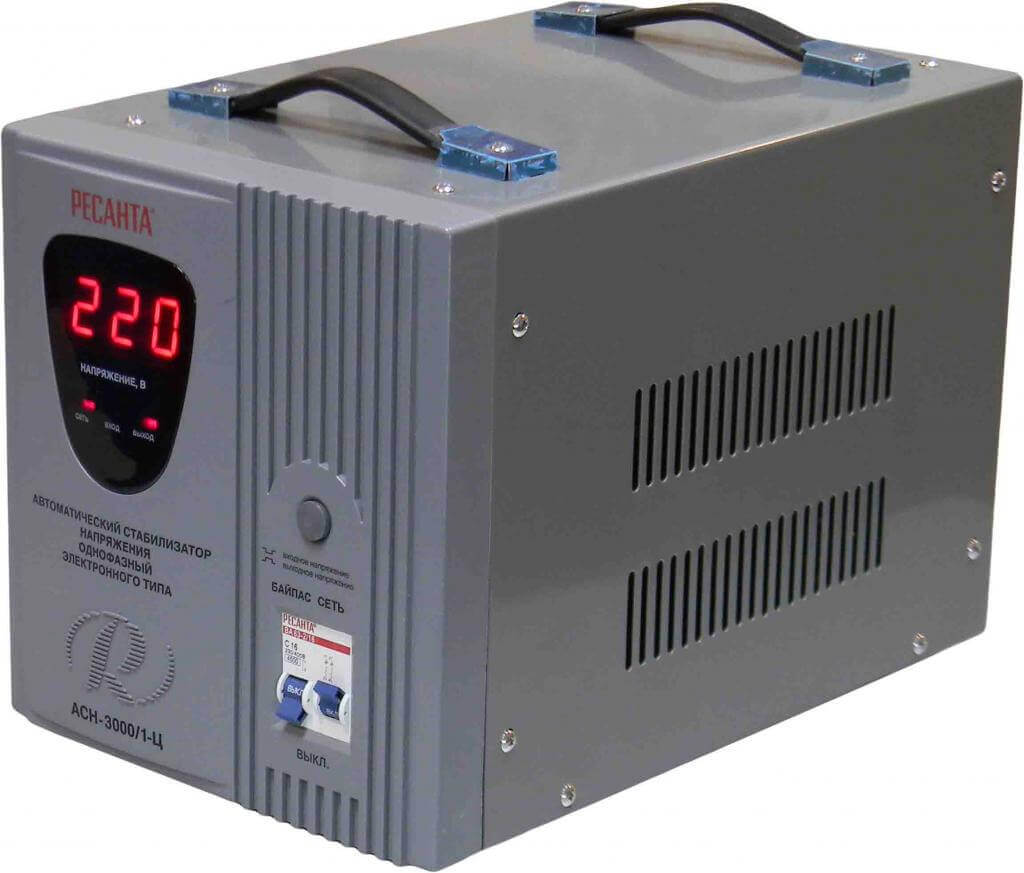

Если вам нужно дёшево поднять напряжение во всем доме, ваш выбор — релейный стабилизатор. Они также продаются с учетом разных мощностей и модельный ряд подходит для большинства типовых случаев (3-15 кВт). Устройство основано также на автотрансформаторе. О том, как выбрать стабилизатор напряжения для дома, мы рассказали в статье, на которую сослались.

Как понизить постоянное и переменное напряжение – обзор способов – Электро Помощь

Как понизить переменное напряжение конденсатором, как его рассчитать?

• 25 мкф *400вольт и сопративление от бросков тока при включени 2 ома 5 ват
• Я обычно провожу приблизительный расчт конденсатора, исходя из расчта реактивного сопротивления переменному току Z=1/F*C, где F — частота переменного тока в цепи в Гц, а C — мкость конденсатора в Фарадах, Z — сопротивление в омах. А потом можно рассчитать падение напряжения на участке цепи по закону ома: U=I*Z, где U — напряжение в вольтах, I — ток в амперах в приборе питания. Теперь, если вычесть из общего (сетевого) напряжения питания U, то полученное приблизительное напряжение на участке цепи напряжение, которое будет на нагрузке или потребителе питания для которого эти расчты делались. Поскольку мы пользуемся переменным током, то конденсаторы должны быть не полярными на рабочее напряжение близкое или больше расчтного U. Для цепей постоянного тока такой вариант понижения напряжения не годится, так как конденсатор работает только в цепях переменного или импульсного тока.
• Два способа.Один — сделать мкостной делитель. Он рассчитывается так же, как и резистивный делитель (с учтом того, что падение напряжения на конденсаторе ОБРАТНО пропорционально его мкости). Второй — поставить гасящий конденсатор последовательно с нагрузкой. мкость рассчитывается исходя из закона Ома для цепи переменного тока.Но это вс имеет смысл только при сравнительно небольших токах. Если вот такая лампочка, то ток потребления у не почти 3 ампера (100/36). И чтоб на частоте 50 Гц погасить 175 вольт при ВОТ ТАКОМ токе, нужна довольно большая мкость — 50 мкФ (при использовании делителя мкости потребуются ещ большего номинала). Причм электролитический конденсатор тут использовать нельзя — мкость должна работать на переменном напряжении! Значит — бумажные. А это очень громоздко.Так что quot;идите как все, по камушкамquot;. Поставьте трансформатор.
• Я бы вам посоветовал подобрать конденсатор для вашей нагрузки. Поключите питание к вашей нагрузке через конденсатор минимальной емкости. И измерьте напряжение на нагрузке, если напряжение маловато, тогда емкость следует увеличить. Емкость можно увеличить путем паралельного добавления других конденсаторов. При паралельном соеднении емкость слагается, а чем больше емкость, тем меньше получается сопротивление в конденсаторе для переменного тока. И ещ что следует учесть, что напряжение указанное на конденсаторе не должно быть меньше напряжения питания, лучше пусть будет больше.

Я могу посоветовать следующее:

Если предполагаются небольшие нагрузки, то можно прибегнуть к установке так называемого разделителя напряжения из двух сопротивлений.

Если же предполагаются большие нагрузки, то в данном случаем поможет инвертор или же трансформатор.

Как понизить напряжение: способы и приборы – Статейный холдинг

Нужно знать, как понизить напряжение в цепи, чтобы не повредить электрические приборы. Всем известно, что к домам подходит два провода – ноль и фаза. Это называется однофазной сетью. Трехфазная крайне редко используется в частном секторе и многоквартирных домах.

https://youtube.com/watch?v=dRxEQqPaUFo

Необходимости в ней просто нет, так как вся бытовая техника питается от сети переменного однофазного тока. Но вот в самой технике требуется делать преобразования – понижать переменное напряжение, преобразовывать его в постоянное, изменять амплитуду и прочие характеристики.

Именно эти моменты и нужно рассмотреть.

Делитель напряжения на индуктивностях

Если от середины первичной обмотки сделать отвод, то между ним и крайними выводами будет равное напряжение. И оно будет равно половине напряжения питания.

Но это в том случае, если сам трансформатор рассчитан на работу именно с таким питающим напряжением.

В этих формулах L1 и L2 – индуктивности первой и второй катушек, U1 – напряжение питающей сети в Вольтах, U(L1) и U(L2) – падение напряжения на первой и второй индуктивностях соответственно. Схема такого делителя широко применяется в цепях измерительных устройств.

Два простых способа снизить напряжение на электролампах

Если надоело постоянно менять перегоревшие лампы, воспользуйтесь одним из приведенных советов. Но во всех случаях успех достигается за счет существенного снижения напряжения.

В дневное и особенно в ночное время напряжение в сети нередко достигает 230-240В что приводит к ускоренному выгоранию нитей накала электроламп.

Расчет гасящего резистора

В схемах аппаратуры связи часто возникает необходимость подать на потребитель меньшее напряжение, чем дает источник. В этом случае последовательно с основным потребителем включают дополнительное сопротивление, на котором гасится избыток напряжения источника. Такое сопротивление называется гасящим.

Будет интересно Как рассчитать резистор для светодиода?

Напряжение источника тока распределяется по участкам последовательной цепи прямо пропорционально сопротивлениям этих участков. Рассмотрим схему включения гасящего сопротивления:

1. Полезной нагрузкой в этой цепи является лампочка накаливания, рассчитанная на нормальную работу при величине напряжения Uл= 80 в и тока I =20 ма.
2. Напряжение на зажимах источника тока U=120 в больше Uл, поэтому если подключить лампочку непосредственно к источнику, то через нее пройдет ток, превышающий нормальный, и она перегорит.
3. Чтобы этого не случилось, последовательно с лампочкой включено гасящее сопротивление R гас.

Схема включения гасящего сопротивления резистора.

Расчет величины гасящего сопротивления при заданных значениях тока и напряжения потребителя сводится к следующему:

– определяется величина напряжения, которое должно быть погашено:

Uгас = Uист – Uпотр,

Uгас = 120 – 80 = 40в

определяется величина гасящего сопротивления

Rгас = Uгас / I

Rгас = 40 / 0,020 = 2000ом = 2 ком

Далее необходимо рассчитать мощность, выделяемую на гасящем сопротивлении по формуле

P = I2 * Rгас

P = 0,0202 * 2000 = 0,0004 * 2000 = 0,8вт

Зная величину сопротивления и расходуемую мощность, выбирают тип гасящего сопротивления.

Как подключить приборы из Соединённых Штатов Америки

Приборы из США чаще всего рассчитаны на сто десять Вольт, в то время как стандартное значение электрической проводки в домах России подразумевает двести двадцать Вольт. Есть несколько способов, которые могут изменить напряжение в сети:

1. Перемотка трансформатора питающего устройства. Но стоит помнить о том, что многие устройства функционируют за счёт импульсного питания, и в некоторых ситуациях лучше всего постараться избежать перемотки. Поэтому можно использовать трансформатор для понижения.
2. Автотрансформатор или трансформатор с отводом от обмотки. Их часто можно увидеть в старых телевизорах и электрических прибора прошлого века.

Среди готовых устройств выделяют автоматические трансформаторы от производителя Штиль.

Приобретая устройства данного типа проверяйте, на какое установленное значение тока ориентированы обмотки прибора. Это необходимо, чтобы прибор мог выдержать нужную мощность.

Трансформатор является самым надёжным способом понижения электротока до нужных значений. Сегодня в магазинах можно найти самые разные приборы от множества производителей.

Некоторые из них представляют собой коробки из металла, некоторые оснащены корпусом из пластика. Они отличаются по размерам и функциям.

Существует ряд параметров, которым должен быть оснащён трансформатор для понижения питания:

1. На выходе трансформатор рассчитан на сто десять Вольт, на входе двести двадцать Вольт.
2. Трансформатор должен быть рассчитан на мощность примерно на двадцать процентов больше, чем в приборе, который будет подключён к нему.
3. Лучше оснащать цепи предохранителем.
4. Все проводники и соединения должны обладать изоляцией, вывод тока должен обладать ограничениями.

Заключение

Приведем несколько областей использования устройств для увеличения напряжения.

Для переменного тока наиболее распространено использование повышающих трансформаторов для подключения различной европейской электронной и электротехнической техники к бытовой 110-вольтовой сети в США.

Примеры из области постоянного напряжения:

• мощность широко распространенных USB-зарядников достаточна для питания СД-ленты, но последние требуют для работы напряжения 12 В; для такой выгодно ситуации применение повышающего преобразователя;
• на 3,3-вольтовых литиевых аккумуляторах можно собрать power bank для мобильных телефонов;
• регулируемые устройства хорошо востребованы при выполнении настроек автомобильных генераторов.

Автомобильный аккумулятор с подключенным к нему повышающим преобразователем может эффективно питать за городом такие 220-вольтовые устройства как телевизор, магнитофон, дрель.

Устройства для увеличения постоянного и переменного напряжения имеют обширную область применения, серьезно отличаясь друг от друга схемотехнически.

Выбор конкретной реализации зависит от ряда факторов, основные среди которых:

• соотношение входного и выходного напряжения;
• мощность питаемой нагрузки
• уровень жесткости требований электробезопасности.

На практике можно воспользоваться как покупными, так и самодельными устройствами. Большинство самодельных схем доступны для воспроизведения при наличии даже среднего уровня подготовки в области электротехники и схемотехники.

Похожие записи:

Билет №18. триггеры. jk-триггер. назначение. уго. схема реализации синхронного и асинхронного jk-триггера Варианты освещения на кухне Диэлектрики и проводники в электрическом поле Какие выбрать лампочки и светильники для каждой комнаты в квартире или доме Устройство защиты узм-3-63к ac230в/ac400в ухл2 Как выбрать паяльную станцию: топ-13 лучших паяльных станций
