Подключение дифавтомата: схема с заземлением и без заземления

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Общие принципы работы устройства

Устройство сравнивает протекающие через него к электроприборам токи и в случае появления разницы между прямым и обратным током сразу же размыкает цепь. Оно настроено на нулевую разницу токов между «фазой» и «нулем». В случае повреждения изоляции проводов или их ветхости, что позволяет току проникать через материалы стен и перекрытий, а также через токопроводящие среды из фазного провода в нулевой или на «землю», возникает та самая разница, заставляющая прибор сработать и разомкнуть цепь. Это единственная задача устройства, с которой он справляется на «отлично», если правильно подобран и подключен.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

https://youtube.com/watch?v=Yr8S-0dpNgg

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Варианты защиты для однофазной сети

Это наиболее распространенный вариант проводки. Применяется в квартирах, общественных и административных зданиях, большинстве частных домов. Используется двухполюсное УЗО.

Схема без применения заземления

В старых домах проводка устроена по системе TN-C. Она не предусматривает заземления, используют 2-жильные кабели.

По правилам вводный автомат устанавливают выше счетчика. Но Энергонадзор запрещает так поступать по той причине, что данный аппарат нельзя опломбировать. Тогда со стороны ввода последовательность устройств выглядит так:

• счетчик;
• автомат;
• УЗО.

Схема без заземления.

Порядок подсоединения прибора защиты:

1. На контакт L1 заводят красный провод (фазу) от автомата.
2. На L2 — красный проводник, ведущий в квартиру.
3. На N1 — синий провод (нейтраль) от автоматического выключателя.
4. На N2 — синий провод, ведущий в квартиру.

В электрощите с заземляющим проводом

В новых системах TN-S и в усовершенствованных старых TN-C-S заземляющий проводник (PN) расщепляется и заводится в квартиру. Это дает возможность подключить к нему розетки и корпуса приборов. В таких сетях используют 3-жильные кабели. PN-проводник имеет желто-зеленую изоляцию.

Схема с заземляющим проводом.

Заземление существенно повышает безопасность эксплуатации сети. С корпуса, оказавшегося под напряжением, заряд сразу стекает в контур. УЗО обнаруживает утечку тока и размыкает контакты. При отсутствии заземления это происходит только после того, как пользователя ударит током.

Зануление оборудования, т.е. подключение его к нейтрали, такого эффекта не дает. При замыкании фазы на корпус заряд стекает в нулевой проводник, но токи в катушках дифтрансформатора остаются равными.

Общее УЗО на вводе

В квартире небольших размеров проводку можно не разделять на группы. Это позволит ограничиться установкой 1 прибора защитного отключения на вводе.

Решение обладает следующими преимуществами:

• низкими затратами;
• простотой монтажа;
• возможностью установить в щит другие устройства.

Схема УЗО на вводе.

Недостатки:

• при утечке будет обесточено все жилище;
• низкая надежность — при отказе УЗО пользователи остаются без защиты;
• отсутствует возможность разделить потребителей по допустимому току утечки на 10 и 30 мА;
• повышается вероятность ложных срабатываний.

Общее вводное УЗО + однофазный счетчик

Если подключение выполнено по правилам и первым установлен вводный автомат, однофазное УЗО располагают после счетчика. Необходимо правильно соединить контакты устройств, иначе Энергонадзор оштрафует домовладельца за попытку мошенничества. Поступают следующим образом:

1. Второй вывод прибора учета соединяют с контактом L1 аппарата (фазой).
2. Четвертый — с N1 (нейтралью).
3. На L2 и N2 заводят провод, идущий в помещение. Эти контакты расположены в нижней части прибора.

Схема УЗО с однофазным счетчиком.

Вводное и групповые УЗО + прибор учета электроэнергии

Это наиболее практичная и безопасная схема. Строится по следующим правилам:

1. Со стороны ввода устройства устанавливают в таком порядке: главный автомат, счетчик, селективное УЗО (с задержкой срабатывания). Первый аппарат должен иметь конструктивные элементы для опломбирования.
2. От контактов L2 и N2 провода заводятся на шины. Они нужны для разделения сети на группы, например освещение, санузел, розетки. Кроме того, рекомендуется проложить отдельные линии к мощным приборам: водонагревателю, стиральной машине, электроплите.
3. От фазной шины заводят провода на контакты L1 групповых УЗО.
4. От нейтральной — на N1.
5. К L2 подсоединяют по 1-полюсному автомату.
6. От N2 провода прокладывают в помещение.
7. Туда же ведут фазу от второго контакта каждого автомата.

Схема вводного УЗО.

Освещение подключают через УЗО только в деревянных строениях.

Преимущества схемы:

1. При утечке обесточивается только часть потребителей.
2. Влажные и сухие помещения запитываются через аппараты с разной чувствительностью.
3. Групповые УЗО страхуются селективным.
4. Число разветвлений минимально (соединения являются слабым звеном в проводке).

Недостатки — высокая стоимость и сложность монтажа.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

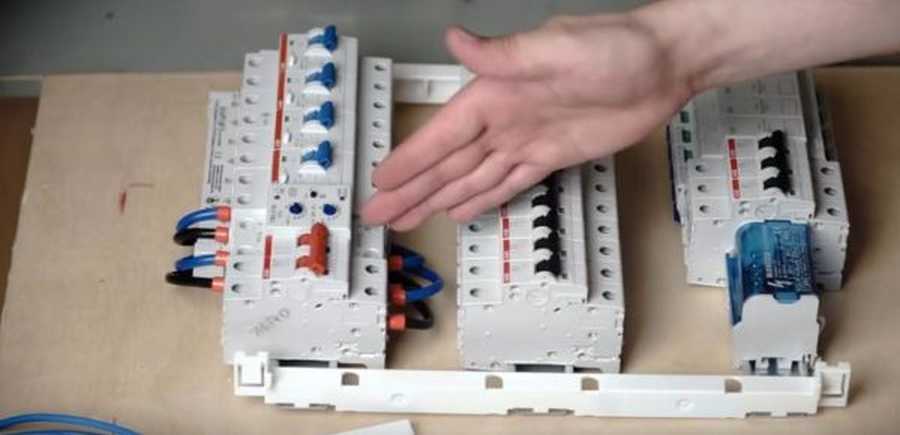

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

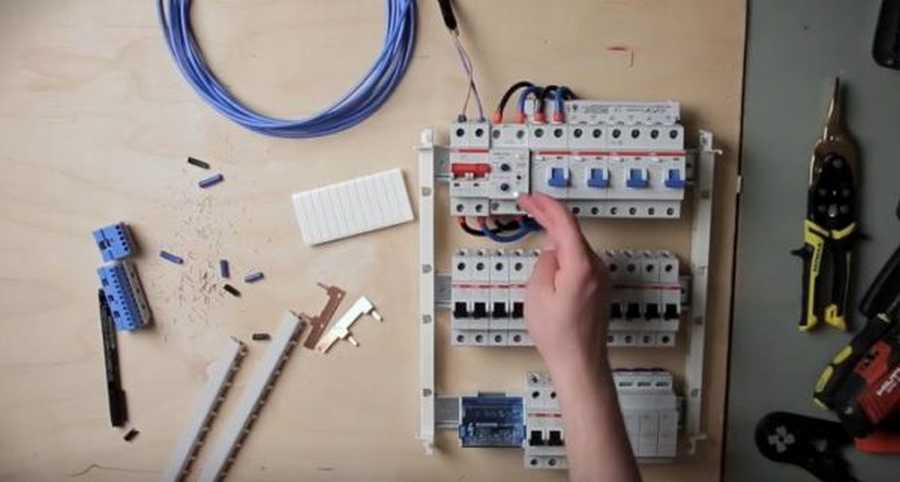

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

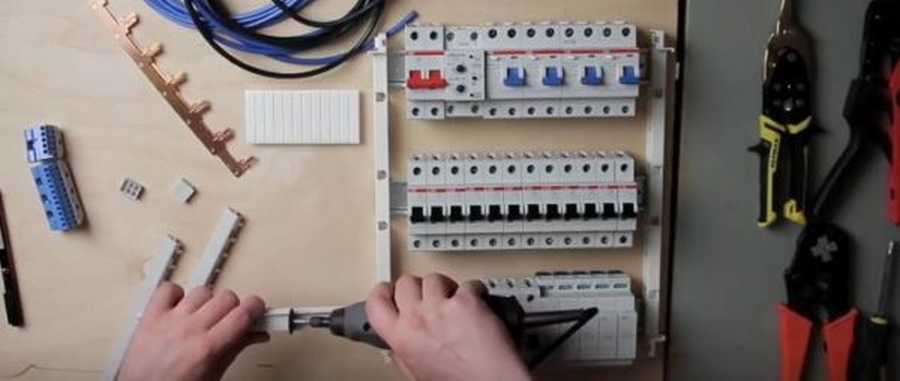

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

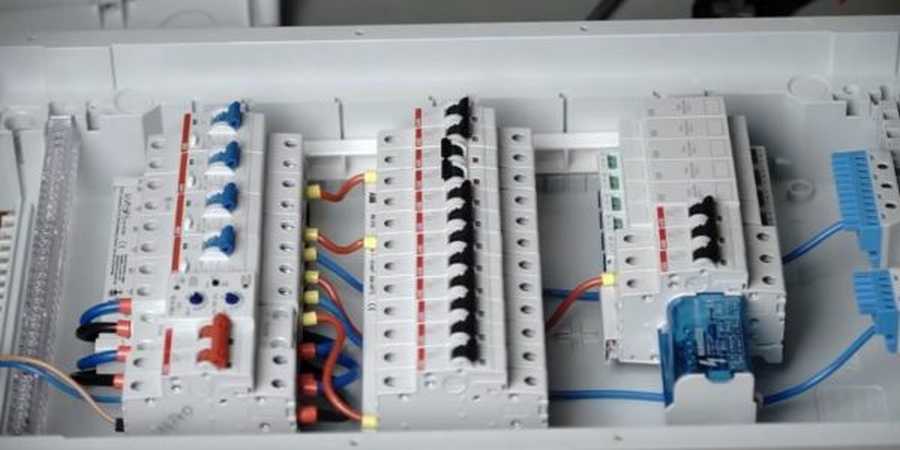

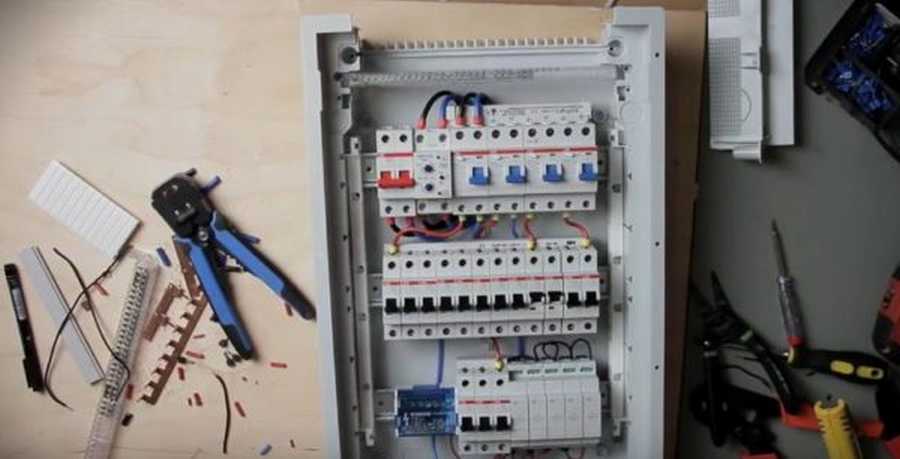

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

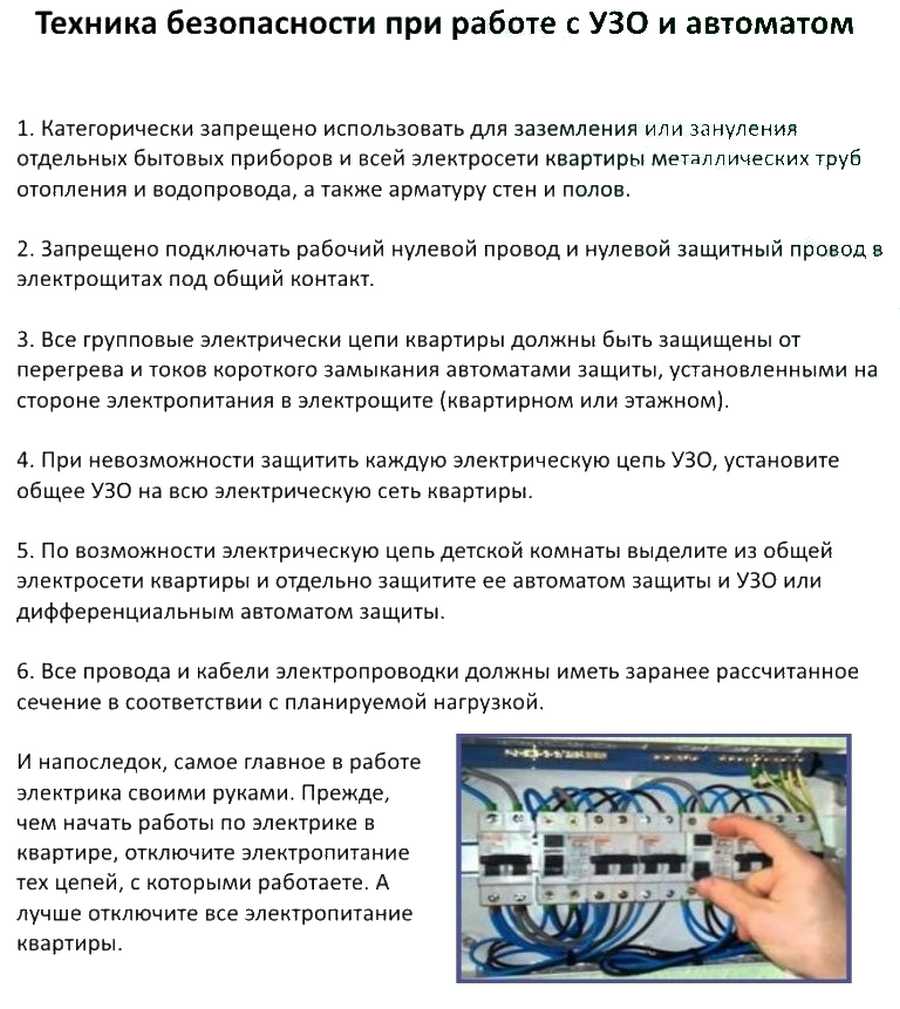

Техника безопасности при работе с УЗО и автоматом

Похожие записи:

Светодиодные лампы для растений: разновидности и советы по выбору Гигиена электропитания: выбираем сетевые фильтры и стабилизаторы Как подключить розетку и выключатель от одного провода Генератор хендершота свободная энергия инструкция своими руками Модернизация энергосберегающей лампы в светодиодную №1 Терморегулятор для котла отопления регулятор температуры
