Выбор места размещения
Определение места установки духовки проводим вдумчиво, ответственно. Отведенная зона должна соответствовать всем критериям пожарной безопасности. Выделенный участок должен иметь условия для долговечного, беспроблемного функционирования кухонного агрегата.
Размещаем прибор так, чтобы он не затруднял работу иных бытовых приборов. Учитываем аспекты:
- материал смежных элементов мебели, контактирующих с духовкой, должен обладать термостойкостью выше 120°C;
- не допускается монтаж духового шкафа рядом с холодильным оборудованием без дополнительной изоляции;
- электроприбор располагаем вдали от мойки;
- обеспечиваем нормальную циркуляцию воздушных масс путем наличия зазора не менее 5 см между задней, боковыми панелями духовки и иными кухонными предметами;
- помещение, в котором установлены газовые агрегаты, должно хорошо вентилироваться;
- правила установки духового шкафа, работающего на газе, запрещают тройное разветвление газового стояка;
- электропитание кухни должна обеспечивать отдельная трасса от распределительного щита;
- розетка должна иметь заземление, номинал – не менее 16 ампер, степень защиты – не ниже IP44, расстояние от пола – минимум 30см и не выше 90 см.

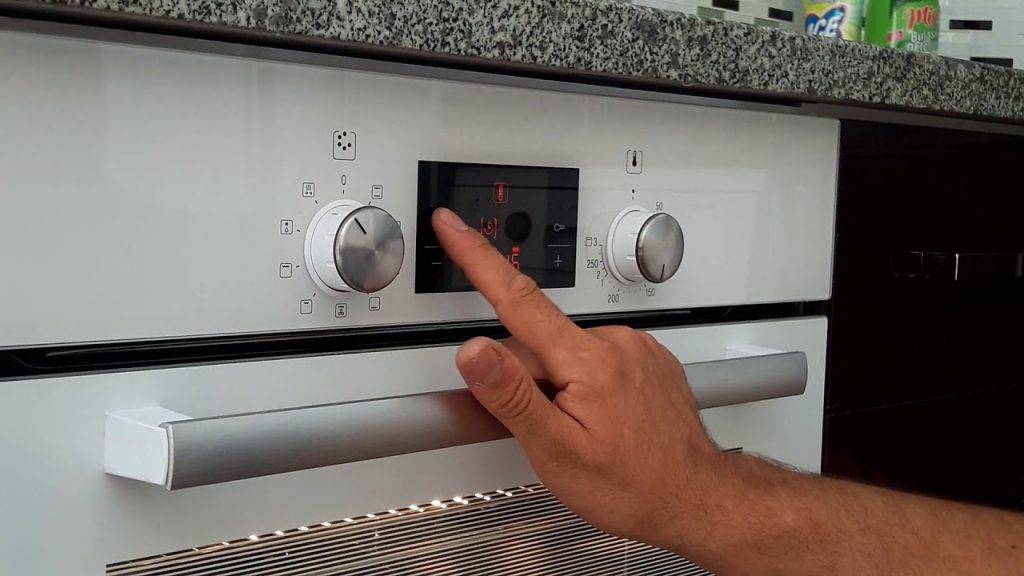

Изображение взято с https://www.youtube.com/watch?v=3w0N8mCf1pE&t=98s
Под рабочей или варочной поверхностью
Такой встраиваемый духовой шкаф, установленный под столешницу либо варочную панель, имеет одно весомое преимущество. Этот вариант – подходящее решение для маленьких помещений. Дизайн такой кухни выглядит стильно, лаконично.
Чтобы разместить прибор в пространство под рабочей поверхностью, выполняем шаги:
- подготавливаем нишу, убеждаемся в отсутствии перекосов верхней и боковых стенок тумбы;
- во избежание сколов по внутренним краям отсека прикрепляем эластичные защитные полосы;
- для предотвращения набухания, расслаивания материала гарнитура обрабатываем краевые элементы влагостойким герметиком;
- в подготовленную зону располагаем агрегат.
В шкафах-колоннах
Такой способ размещения духовки подходит для просторных кухонь. Агрегат размещают на уровне глаз, что позволяет контролировать процесс готовки. Монтаж в шкафы-колонны удобен тем, что хозяйке не нужно наклоняться при использовании прибора. Недостаток – габаритный предмет, расположенный на обозрении, смотрится громоздко в маленьком помещении. Преимущества тоже есть – предотвращение травматизма малышей благодаря невозможности дотянуться до работающего электроприбора.
Изображение взято с https://www.youtube.com/watch?v=B5dQNcyCIn8
В высокую кухонную тумбу
Интересное решение в современном интерьере – монтаж электродуховки в тумбочку верхнего ряда гарнитура. Такой способ упрощает эксплуатацию прибора. Плюсы:
- не надо наклоняться при готовке;
- недоступность для малышей;
- простота размещения посуды.
Перед установкой убеждаемся, что мебельная конструкция достаточная крепкая, чтобы выдержать вес агрегата.
В остров
В просторной кухне с организованным островом можно поставить духовку под столешницу. Минус – решение неудобно для хозяек, которые часто пользуются прибором. Перед тем, как окончательно подключить электрический духовой шкаф, решите, с какой стороны удобнее подходить к прибору с точки зрения правила рабочего треугольника (чтобы совершать минимум движений между основными зонами).
В углу
Способ разумно использовать маленькую площадь – разместить электроприбор в угловой части гарнитура. Кухонный агрегат можно монтировать на любой высоте, чтобы обеспечить удобство, функциональность. Некоторые располагают духовку в углу над посудомоечной или стиральной машиной. Такой ход сэкономит пространство. Однако специалисты не советуют размещать в непосредственной близости нагревательную технику и устройство, работающее с водой.
Photo by Rooky Yootz
Выбор места для установки
Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.
Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню
Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение
В тумбе под столешницей
Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.
Когда устройство устанавливают под столешницу, порядок действий таков:
- в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
- для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
- пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
- в приготовленном отверстии устанавливают духовку.
Шкафы-колонны
Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.
Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.
В высокую тумбу
С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.
Высокое расположение печей имеет следующие преимущества:
- не нужно часто наклоняться, чтобы проверять готовность блюд;
- прибор не будет доступен для маленьких детей;
- вытащить посуду из духовки намного легче.
Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.
В остров
Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.
При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:
- наличие надежной вентиляции;
- вес конструкции.
Как встроить в угол
Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.
Какая розетка нужна для духового шкафа
Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.
Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:
Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.
Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.
Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.
Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.
Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.
Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.
Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.
Установка клеммной колодки
Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.
Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.
В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.
Вариант установки клеммной колодки для подключения духового шкафа
Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.
При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.
Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного
Это важно
Будьте внимательны
Ошибки
Следует сказать, что если подключение выполняется неспециалистом, то риск возникновения различных проблем и ошибок при эксплуатации духового шкафа существенно повышается. Разберем наиболее частые случаи проблем с такой техникой. Одной из них является то, что духовка постоянно выбивает автомат. Причин этого может быть несколько.
- Возможно, одновременно с этим устройством в сеть включены иные бытовые электроприборы, что просто увеличивают нагрузку на сеть. Можно попробовать их выключить.
- Проблема может быть в том, что в сети скачет напряжение. Поэтому и срабатывает УЗО.
- Из-за нарушения проводной изоляции электрический ток может попадать на корпус устройства. Тогда духовка будет коротить, если основной кабель поврежден.
- Физические повреждения имеет вилка, сам шнур или розетка, куда осуществляется подключение устройства.
- Также из строя может выйти селектор мощности. Признаком этого будет срабатывание автомата после некоторого времени работы устройства.
- Если есть проблемы с ТЭНами.
- Если поломался вентилятор, а духовой шкаф просто перегревается.
Еще одна частая проблема – устройство не нагревается. Сначала нужно исключить такие банальные проблемы, как поломка сетевого фильтра, неисправность удлинителя, поломка розетки, отсутствие напряжения в сети, выход из строя шнура питания, поломка самой вилки и так далее. После этого следует осуществить прозвон элементов устройства, чтобы определить место поломки. Как правило, мастер найдет проблему либо в блоке управления устройства, переключателе мощности, либо при проверке ТЭНов. Как правило, в последнем случае и заключается проблема. Также это может быть вызвано неисправностью проводки.
Еще одной довольно часто встречающейся проблемой является перегрев электродуховки. Как правило, тут присутствует неисправность термостата. Но такую неполадку под силу устранить только специалисту, который имеет под рукой соответствующее оборудование. Бывает и так, что устройство нагревается очень сильно прямо снаружи. В этом случае, скорее всего, речь будет идти о нарушении работы охладительных вентиляторов. Специалист исправит такую неполадку за час.
Также бывают и другие неисправности. Например, духовка просто не включается. Тогда следует осуществить проверку подачи напряжения на электроприбор. То есть иногда причинами неисправности духовки могут стать обычное отключение электрической энергии или проблемы с розеткой. Бывает также и так, что просто перегорает шнур. Особенно часто такая неполадка возникает тогда, когда длина шнура велика, он перегорает где-то в месте, которое пользователю внешне недоступно. При возникновении неполадки следует сразу проверить целостность шнура во всех местах.
Также на современных моделях случается так, что если на дверце даже где-то возникнет микротрещина, это нарушит герметичность конструкции. Так что при возникновении проблемы следует очень внимательно осмотреть целостность двери устройства. Еще одна распространенная ошибка, с которой сталкиваются пользователи – поломанный датчик температур. Данный элемент крайне важен, по причине того, что он является защитой мебели, что окружает духовку, от возгорания.
Еще одна причина, которая может вызвать любую ошибку – неисправность платы управления. Сразу скажем, что данная плата не подлежит ремонту, ее просто требуется заменить. Да и не стоит пытаться ее ремонтировать, так как после пайки она все равно не проработает долго в нормальном режиме. Следует отметить, что подключение духового шкафа – процесс довольно ответственный, к которому необходимо подходить со всей серьезностью. Не стоит пытаться осуществлять подключение, если вы не имеете элементарных знаний в области электротехники, лучше тогда обратиться к специалистам. А при наличии таких знаний подключить духовку не составит никакого труда буквально в течение пары часов.
В следующем видео вас ждет подключение духового шкафа.
Мощность духового шкафа электрического
- Большинство покупателей делают выбор на основании следующих показателей:
- функциональность,
- мощность прибора,
- энергопотребление.
Поэтому перед покупкой следует рассмотреть все описанные значения.
Электрическая модель
Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.
Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.
Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.
Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе
Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание
Классы энергопотребления
Такие электрические приборы по степени энергопотребления разделяются на несколько классов.
- Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
- менее 0,6;
- 0,6-0,8;
- 0,8-1;
- 1-1,2;
- 1,2-1,4;
- 1,4-1,6;
- более 1,6.
Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.
Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.
Влияние на температуру
Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.
Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.
Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.
При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.
Как выбрать прибор
Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:
При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.
Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.
Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.
На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.
Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.
Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока
В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В
Какую установить розетку для варочной панели и духового шкафа? Советы по выбору
Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:
- внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
- внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.
По назначению и особенностям конструкции розетки делятся на:
- предназначенные для работы в однофазных сетях 220В;
- предназначенные для работы в сетях с тремя фазами, 380В;
- имеющими отдельный контакт для заземления или без него;
- с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
- с интегрированными устройствами, например УЗО, реле времени отключения;
- с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.
Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:
- расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
- количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
- степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.
Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.
Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.
Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).
Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).
Кабель подключается к вилке и розетке несколькими способами.
Первый способ — жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.
Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.
Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:
- на розетку или коробку не должна попадать жидкость с плиты или мойки;
- розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.
Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями
Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам
Как встроить духовой шкаф: этапы
Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.
Подготовка инструмента и вспомогательных материалов
В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:
- дрель с набором сверл и фрез;
- отвертка или шуруповерт;
- изолента;
- стандартные соединительные клеммы для проводов;
- нож;
- вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.
Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.
Позаботьтесь о наличии розетки для подключения духового шкафа
Подготовка рабочего места
Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:
- предусмотреть соответствующее отделение при заказе кухонного гарнитура;
- приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
- выделить подходящий отсек в уже имеющейся мебели;
- внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.
О величине оставляемых зазоров речь шла ранее.
Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую
Установка
Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.
Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера
В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации
Подключение
Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:
- напрямую;
- через соединение вилка-розетка.
Маркировка кабелей электрической духовки
В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.
В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются
Следует избегать прямого контакта алюминия и меди
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди. Профессионалы используют пайку или винтовые зажимы
Профессионалы используют пайку или винтовые зажимы.
Проверка работоспособности
Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.
После монтажа нужно обязательно запустить духовку
Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.
Подключение к электросети мощной духовки
При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:
медный трехжильный кабель ВВГнГ-Ls 3*6мм2
розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)
диффавтомат 32А
провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода
Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.
Подключение в электросеть производится через мощную розетку 32А.
Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.
Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.
Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.
С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:
фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”
Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.
Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.
После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.
Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.
Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.
Инструменты для работы
Если нужно подсоединить провод для электроплиты, потребуется обзавестись некоторыми инструментами для будущей установки. К ним относится:
автовыключатель на тридцать два Ампера, с двумя полюсами;
кабельные скобы;
разъём для провода;
электродрель (тут нужно обзавестись широким ассортиментом свёрл с разным диаметром);
отвёртки, плоскогубцы (при неумении работать плоскогубцами воспользуйтесь ножовкой);
молоток и налобный фонарик;
непосредственно сам кабель с нужным диаметром сечения (сечение провода электроплиты 9 Квт выбирается самостоятельно);
покрытие с антикоррозийным эффектом (если применяете кабель из меди, такое покрытие не нужно).
Если у вас нет какого-либо инструмента из вышеперечисленных или вы не уверены в своих силах, лучше воспользуйтесь услугами мастера.
