Провод пгва. применение и устройство. маркировка и параметры

Типоразмеры кабеля ПГВА

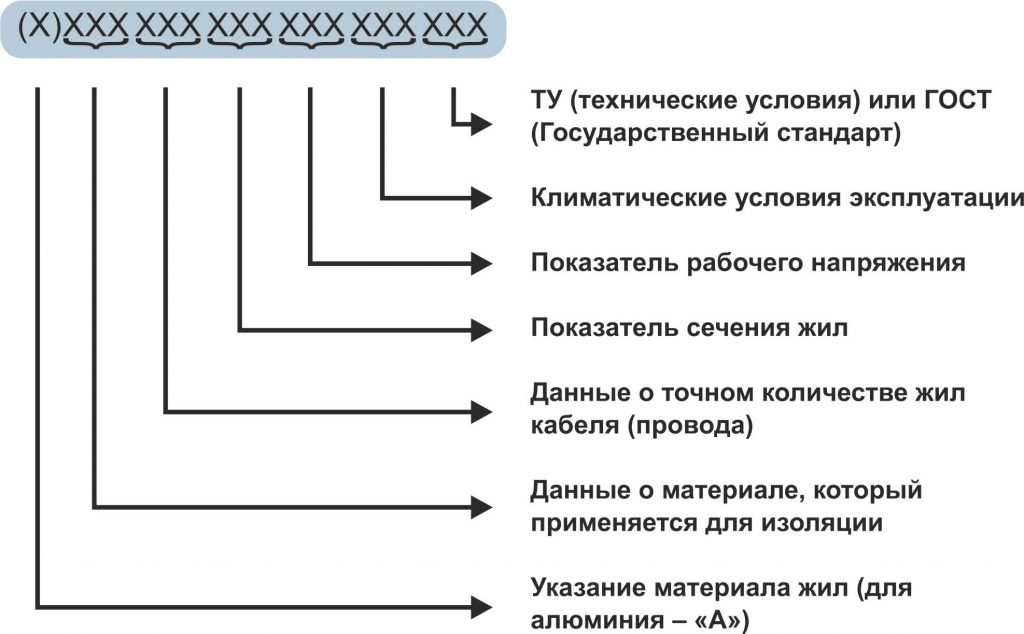

Структура буквенно-цифровой маркировки

Маркировка согласно ГОСТ проводов и кабелей позволяет оперативно найти нужный провод среди однотипных изделий, у которых одинаковый тип и цветовая окраска.

На крупных промышленных объектах, где количество проложенных коммуникаций исчисляется тысячами, используются бирки.

Опытному монтажнику достаточно посмотреть на маркировку и узнать величину сечения жил; площадь поперечного сечения, которая колеблется от 0,35 до 70 кв. мм; количество жил и металл, из которого они изготовлены.

Провода СИП производятся из алюминиевых заготовок. Кабель ВВГ, согласно маркировке, из медной проволоки.

Маркировкой кабеля по ГОСТ обозначают данные о номинальном напряжении, на которое рассчитано данное изделие. В маркировке заложены данные и об изоляционном материале.

По ГОСТу — перечень таких материалов жестко лимитирован. В числе наиболее известных, можно назвать резину, бумагу, ПВХ и другие пластики.

И еще один важный параметр, который важен при выборе кабеля – это материал защитной оболочки. Наружная оболочка производится из металла, пластика, резины.

Бирки, с данными о предназначении изделия, крепятся уже в процессе монтажа. Расшифровка маркировки на кабеле, согласно ГОСТ, по своей сути проста.

Начальная буква в маркировочном шифре характеризует металл, из которого изготовлена жила. Для алюминиевых жил используется буква «А». Для медных буквы нет.

Здесь используются те же материалы, винил и резину.

Четвертая буква характеризует конструкцию кабеля. «А» говорит о том, что провод покрыт асфальтовым покрытием. «Б» — бронирован металлом. «Г» — не имеет защитного покрова или, как выражаются монтажники, голый.

Первая цифра говорит о количестве жил. Вторая – о площади сечения. Третья – о рабочем напряжении, на которое рассчитан кабель.

Если привести маркировку ВВГ -3х1,5-380, то специалисту все будет понятно. Поскольку вначале буква «А» отсутствует, значит, жила медная.

Видео:

https://youtube.com/watch?v=LHpwuJi-CN0

Буква «В» свидетельствует о том, что изоляция у кабеля виниловая. Точно так же как и у жилы, об этом говорит вторая «В».

Литера «Г» обозначает, что защитного покрова нет. Первая цифра – 3 жилы. Второе число – сечение провода 1,5 кв. мм. И последнее число – рабочее напряжение 380 В.

Вот так производится расшифровка согласно ГОСТ маркировки кабеля.

Маркировка

Общая изоляция и оболочка фазных жил помечаются в соответствии со стандартом цветовой маркировки ПВС:

1. Общая изоляционная оболочка всегда окрашивается в белый цвет. Иногда присутствуют две диаметрально расположенные полосы другого цвета.
2. Черный, красный, желтый, серый и коричневый цвета используются для маркировки токопроводящих жил.
3. При наличии «нулевой» фазы, она обозначается синим цветом.
4. Зеленый цвет или желто-зеленая окраска отведены под заземляющий провод, но он редко встречается в ПВС.

Маркировка проводов ПВС выполняется согласно требованиям ГОСТ 7399-97. Расшифровка обозначений проводится очень просто:

• наличие буквы «л» говорит, что в фазные провода изготовлены из луженой меди (ПВСл);
• заглавная буква «Т» говорит о климатическом исполнении кабеля;
• «А» в маркировке означает, что в кабеле используются алюминиевые жилы;
• «Б» — бронированный провод;
• ПС – изоляционная оболочка кабеля изготовлена из смеси самозатухающего полиэтилена и поливинилхлорида;
• Г – кабель без изоляции;
• ШВ – внешняя изоляционная оболочка изготовлена из поливинилхлорида плоской формы;
• ПВ – внешняя изоляционная оболочка изготовлена из смеси ПВХ ил вулканизированной резины;
• первая цифра, идущая после буквенных обозначений, сообщает количество жил внутри кабеля;
• следующее за ней число – площадь сечения токопроводящих жил.

Для того чтобы узнать точные физические характеристики ПВС кабеля, следует обращаться к следующей таблице:

Таблицы

Все фотографии кликабельны. Нажмите, чтобы увеличить.

1. Силовые кабели с ПВХ и резиновой изоляцией.
2. Контрольные кабели
3. Кабель с БПИ — бумажной пропитанной изоляцией

Отечественные провода и шнуры:

1. Расшифровка маркировки и аббревиатур проводов: КСПВ, КПСВВ, КПСВЭВ, ПНСВ, ПВ-1, ПВ-3, ПВС, ШВВП, ПУНП, ПУГНП.
2. Подвесные провода: А, АС, СИП, Нг
3. Силовые, установочные провода и соединительные шнуры.
4. Монтажные провода

Маркировка зарубежных кабелей:

1. Силовой кабель
2. FROR итальянские кабели: итальянский стандарт CEI UNEL 35011
3. Контрольный кабель
4. Кабель безгалогеновый огнестойкий
5. Кабели с изоляцией из шитого полиэтилена

Монтажные провода:

Монтажные провода зарубежных производителей

Расшифровка и структура проводов МГШВ

Прежде всего, давайте рассмотрим расшифровку названия и структуру провода. Это даст нам понимание основных механических, и отчасти физических свойств провода.

Расшифровка названия МГШВ

Вообще, расшифровка названия проводов имеет определенные стандарты. Но для людей, не часто сталкивающихся с этими аббревиатурами, это может представлять сложность. Поэтому расшифруем каждую букву и цифру в названии.

Маркировка проводов согласно ГОСТ

Итак:

Первая буква у нас «М». Но согласно стандартов самой первой буквой может стоять только «А». Отсутствие «А» в начале аббревиатуры говорит о том, что провод выполнен из меди. Если «А» есть, то это означает, что провод выполнен из алюминия. Медь обладает более высокими, чем скажем у алюминия, токопроводящими свойствами, что является положительным моментом. Но цена такого материала несколько выше.

На фото структурная схема провода

• Первая же буква «М» говорит о том, что данный провод является монтажным. В отличие от установочных, его можно неоднократно переподключать и перемещать, что является несомненным плюсом.
• Вторая буква у нас «Г». Она говорит о том, что данный провод является гибким. Это значит, что радиус его изгиба достаточно мал, а сам провод относится не ниже чем к четвертому классу гибкости.

Класс гибкости провода

• Третья бука «Ш». Она говорит о том, что провод имеет изоляцию из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
• Четвертая буква «В». Она говорит нам о том, что основная изоляция выполнена из винила. Более правильно этот материал называть поливинилхлорид или попросту ПВХ.
• Но это еще не все. В некоторых случаях, провод еще может содержать маркировку «Э». Он говорит о наличии у такого проводника экрана. Экран выполняется из луженных медных проводников небольшого сечения.
• После этого, в аббревиатуре обычно указываются цифры. Первая из них указывает на количество жил в проводе. Как говорит инструкция заводов-изготовителей, МГШВ провода изготавливают одно-, двух- и трехжильными.

Цветовая гамма проводов МГШВ Последним значением является сечение провода. Для данной марки провода этот ряд не так уж велик. Это могут быть провода сечением в 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм2.

Характеристики провода мгшв

Структура провода

Теперь давайте более детально разберемся со структурой провода. Хотя, после расшифровки названия, с ней уже более менее все понятно.

Тем не менее, на некоторых деталях стоит остановиться более детально:

Таблица 4

Электрическое
сопротивление токопроводящей жилы на длине 1км приведено в табл.5.

Описание характеристик

Кабель КРПТ имеет широкое применение и может использоваться для подключения нагрузки к электросетям. Давайте рассмотрим основные технические характеристики проводника:

1. Напряжение 660/1000В переменного или постоянного тока соответственно.
2. Допустимая токовая нагрузка (плотность тока) находится в пределах 3-20 А/мм2.
3. Рабочий температурный диапазон типовой для кабелей с резиновой изоляции, находится в диапазоне от -60 до +50 градусов Цельсия. Кратковременно может достигать 75 градусов Цельсия.
4. В зависимости от площади сечения жил и их количества внешний диаметр лежит в пределах от 8 до 69 мм.
5. Ряд сечений жил – от 0,75 кв. мм. до 400 кв. мм.
6. Количество жил от 1 до 4. Защитный или нулевой проводник маркируется желто-зеленым или синим цветом, что соответствует международной системе маркировки. «Земляная» жила может быть тоньше остальных, например 3х2.5 + 1х1.5 – здесь три жилы по 2,5 кв. мм и 1 с сечением 1,5 кв. мм.
7. Соответственно вес кабеля от 90 до 9900 кг/км.
8. 8 внешних диаметров – минимальный радиус изгиба.
9. Срок службы – 4 года.
10. Состав изоляции не позволяет распространяться горению и позволяет использовать кабель для наружной прокладки без дополнительной защиты.

КРПТ чаще всего поставляется в барабанах диаметром от 10 до 22 см, его минимальная строительная длина 100 м. Для малых партий кабеля до 100 м используется бухтовая упаковка. Кабель соответствует: ГОСТ 13497-77 и ОСТ 16 0.505.003-77.

Ниже приведена таблица типовых сечений проводника:

Таблица 3

Масса
проводов приведена в табл.4.

Таблица 1

Примеры
условного обозначения при заказе и в документации другого изделия:

провода
марки ПВА с жилой сечением 1,0 мм2 с изоляцией красного
цвета:

Провод
ПВА -1,0-К ТУ16.К17-021-94;

провода
марки ПГВА с жилой сечением 1,0 мм2, с комбинированной
(белой с черными полосами) расцветкой изоляции:

Провод
ПВА-1,0-БЧ ТУ16.К17-021-94;

то
же, исполнения ХЛ:

Провод
ПГВА-ХЛ-1.0-БЧ ТУ 16.К17-021-94.

Способ изготовления и технические параметры провода

Для начала давайте расшифруем его название. П – это провод, Г – повышенной гибкости, В – изоляция проводника которая выполнена из поливинилхлоридного (ПВХ) пластика, а А – означает автотракторное назначение провода.

Способ изготовления провода

Производство провода ПГВА организовано только в одножильном исполнении. Материал изготовления токоведущих жил – медь.

Схема проводов ПГВА

• Одним из главных преимуществ провода является его гибкость. Для этого токоведущую жилу создают методом скручивания нескольких проволок меньшего диаметра.
• Например, для создания провода сечением 0,5 мм2 используют не менее семи проводов диаметром не более 0,31 мм. А для создания провода сечением в 95 мм2 скручивают не менее 19 проводов диаметром до 0,83 мм.

На фото разнонаправленно скрученные повивы провода

• В соответствии с п.2.3ГОСТ 22483 эти провода в зависимости от сечения могут иметь несколько повивов. Обычно эти повивы скручивают в противоположные стороны. Но по желанию заказчика возможно одностороннее скручивание повивов.
• Как гласит инструкция обрыв нескольких проводов в повиве так же не является нарушением. Главное, чтоб остаточное сопротивление жил соответствовало ГОСТ 22483.
• Форма провода обычно имеет круглую форму. Но по желанию заказчика завод-изготовитель может производить провода ПГВА и овальной формы. В некоторых случаях это может быть удачным решением для более скрытого монтажа.

Изоляция проводов ПГВА

• Поверх токоведущей части выполняется заливка поливинилхлоридной изоляции. Изоляция должна быть нанесена плотно и не иметь воздушных пробок. Ее толщина нормируется ГОСТ 23286-78 и варьирует от 0,6 до 1,6 мм.
• Сопротивление изоляции провода подвергается проверочным испытаниям. Напряжение для испытаний составляет не менее 1,5кВ, а время, в течении которого изоляция провода должна выдерживать это напряжение, составляет не менее 5 минут.

Технические параметры провода

Провод автомобильный ПГВА имеет ряд преимуществ в том числе и перед своим собратом – проводом ПВА. Поэтому для наглядности давайте рассмотрим их технические характеристики в сравнении.

Характеристики проводов ПГВА

Итак:

Одной из основных характеристик является номинальное напряжение, для которого рассчитан провод. Для проводов обеих марок оно составляет 48В.

Сравнительные характеристики провода ПВА и ПГВА

Вторым важным параметром является электрическое сопротивление провода. Оно так же практически не отличается и в зависимости от сечения провода может быть лучше у одного или другого типа провода. Например, для сечения провода в 1 мм2 сопротивление ПВА составляет 19,5 Ом, а для ПГВА – 19,8 Ом.

А вот номинальные характеристики по условиям изгиба у проводов ПГВА выгодно отличаются. Такой провод можно изгибать радиусом кратным 10 его диаметрам. В то же время провод ПВА допускается изгибать только с радиусом кратным 20 его диаметрам.

Гибкость проводов ПГВА

По условиям окружающей среды ПГВА так же имеет определённые достоинства. Дело в том, что провод ПВА выпускается только для умеренного и тропического климата. С температурными показателями от -40⁰С до +105⁰С. А вот ПГВА может быть изготовлен в климатическом исполнении для арктических зон. В этом случае его минимальная температура составляет до -60⁰С.

В остальном провода достаточно похожи. Оба вида достаточно просты в монтаже своими руками, предназначены для работы с относительной влажностью до 90%, имеют стойкость к растрескиванию и образованию грибка, а также не поддерживают горение при одиночной прокладке.

Таблица 6

Провода
марок ПВА, ПВА 1, ПВА 4, ПВАЭ, ПВАМДЭ стойки к воздействию
температуры 135°С в течение 96 ч, марки ПГВТА в течение 48 ч,
остальных марок — в течение 24 ч.

Провода
стойки к тепловой усадке при температуре 150°С в течение 15 мин.

Провода
не распространяют горение при одиночной прокладке.

Провода
стойки к воздействию дизельного топлива, масла и бензина.

Провода
стойки к растрескиванию.

Провода
в исполнении Т стойки к поражению плесневыми грибами.

Провода
в исполнении ХЛ стойки к воздействию многократных ударов с ускорением
1470 м/с2 (150д) при длительности удара 1 — 5 мс при
температуре минус 60°С.

Срок
службы проводов — не менее 10 лет, провода марки ПГВТА-15 лет.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

https://youtube.com/watch?v=sGgozDCprME

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.

Расшифровка аббревиатуры проводов РКГМ

Итак:

• Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
• Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
• Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.

Класс гибкости провода

• Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
• Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.

Таблица сечений проводов РКГМ

После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

Структура провода РКГМ

Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

• Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
• Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
• Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.

Нормы минимального сечения отдельных проволок для проводов РКГМ

• Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
• Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.

На фото: пример использования РКГМ для выводов двигателей

Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

Зависимость толщины изоляции от сечения провода

• Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
• Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.

https://youtube.com/watch?v=fw7vX6_rWb0

https://youtube.com/watch?v=hHbMSz9q8Gw

https://youtube.com/watch?v=fCrK191Nqpc

Таблица 5

Для
провода марки ПВА 1 электрическое сопротивление токопроводящей жилы —
не более 36,7 Ом.

Провода
марок ПВА, ПВАЭ, ПВА 1, ПВА 4, ПВАМДЭ стойки к продавливанию при
температуре 110 °С в течение 8 ч.

Коэффициент
гибкости проводов марок ПГВА и ПГВАЭ в исполнении ХЛ при изменении
температуры окружающей среды от минус 60 до (25 ± 10) °С —
не более 10.

Провод
марки ПГВТА стоек к изгибам. Число циклов приведено в табл.6, угол
изгиба — 90°.

Выбор провода ПУНП / ПУГНП (основные параметры)

Выбор провода серии ПУНП / ПУГНП зависит от индивидуальных условий помещения, количества точек подключения к потребителям. Для внутренней электропроводки должны использоваться только медные провода.

Количество жил зависит от требования заземления тех или иных приборов, потребляющих электроэнергию. В трёхжильном кабеле два провода представляют собой силовую ветку, третий проводник подключают к заземлению.

Для питания оборудования трёхфазным током напряжением 380 вольт две жилы несут ток двух фаз, третий провод нулевой.

Бухта трёхжильного кабеля

Для бытовой электросети внутри зданий и домов выбирают медный кабель ПУНПБМ или ПУГНПБМ сечением 1,5-2 мм². Для подвода к розеткам применяют провод сечением 2,5 мм².

Выбор сечения кабеля
