Как паять алюминиевые провода с помощью флюса

Соединение через болт и стальные шайбы

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Клеммные приспособления

В этой категории есть несколько вариантов, в которых используются разные приспособления. Одно из таких приспособлений – так называемые орешки. Такое название эти клеммники получили за большое сходство с этим плодом. Даже такое небольшой прибор имеет несколько моделей.

Самая простая модель – это орешек, внутри которого установлены три пластины. То есть, вставляя медные и алюминиевые провода между разными пластинами, вы создаете условия их несоприкосновения между собой, что и требуется для такого вида соединения. Кстати, в таких приспособлениях есть возможность не разрывать подводящий контур электрической цепи. Для этого всего лишь надо очистить часть подводящего провода от изоляции, открутить два болта на орешке, вставить туда оголенный участок между двух пластин и закрутить болты заново. В этом случае нет разрыва проводного участка.

Отводящие же провода придется избавить от изоляции (имеется в виду их концы) и вставить их в отверстия, перпендикулярные подводящему каналу, где они закрепятся между двумя другими смежными пластинами.

Модель орешка подороже – это конструкция, которая не требует разделки проводов, то есть, нет необходимости снимать с них изоляцию. Потому что пластины оборудованы зубцами, и при их сжатии болтами зубцы просто врезаются в провод, прокалывая изоляцию. Такое соединения является достаточно надежным.

Третий вариант соединения алюминиевых проводов с медными – это использование клеммников Wago. Это достаточно простые устройства. Для их использования надо сначала зачистить концы длиною 10-15 см, затем вставить их по месту назначения. Все, соединение готово. Необходимо отметить, что в таких клеммниках внутри используется производителем специальная смазка. Именно она не позволяет алюминиевой и медной жиле окислиться.

Внимание! Специалисты рекомендуют использовать клеммники Wago только в осветительных сетях. При большой нагрузке пружина, которая подпирает контакты, нагревается и теряет свои свойства, что приводит к ухудшению самого контакта между пластинами и проводами. Четвертое устройство – это обычные клеммные колодки

По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий

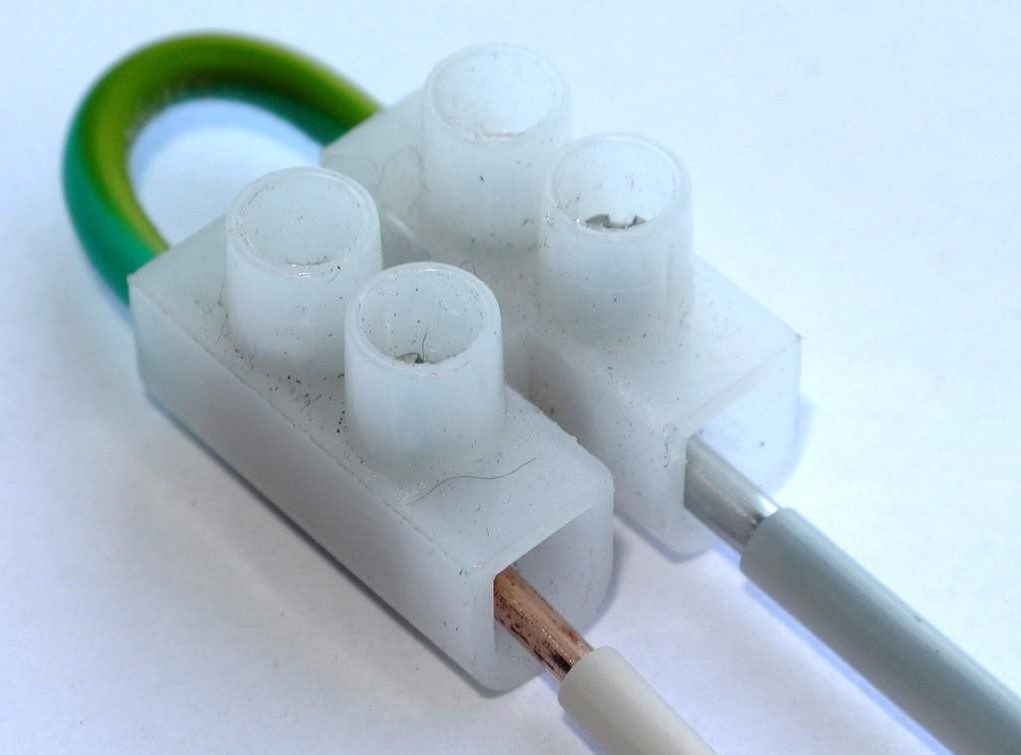

Четвертое устройство – это обычные клеммные колодки. По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий.

В принципе, данный способ соединения алюминиевых и медных проводов очень похож на болтовой. Только здесь вместо болта и гайки используется клепка, которая относится к так называемым неразъемным соединениям. То есть, после ее сборки разобрать такое устройство без выхода из строя крепежа невозможно. Придется устанавливать новую клепку.

Что касается производства работ, то здесь, как и в случае с болтами и гайками необходимо подготовить концы проводов, очистив их от изоляции и изогнув в колечки. После чего на клепку надевается одно колечко, затем шайба из анодированной стали, и уже после этого колечко второго провода. С одной стороны заклепка имеет шляпку, а по другой надо будет ударить молотком, чтобы расплющить конец, таким образом создать еще одну шляпку с противоположной стороны крепежа.

Конечно, бить сегодня молотком никто не будет, потому что есть специальные приспособления ручного действия, с помощью которых обжимается клепка. Данный инструмент очень похож на плоскогубцы. Необходимо добавить, что такое присоединение медного и алюминиевого провода считается очень надежным.

Вот такие способы соединения электрических проводов из разных металлов могут быть сегодня использованы в процессе ремонта или прокладки электрических схем

И здесь неважно, многожильный соединяется провод или одножильный. Все эти способы четко отвечают на вопрос, как соединить, к примеру, алюминиевую и медную проводку. Что такое ответвительный сжим – конструктивные особенности и способ установки

Что такое ответвительный сжим – конструктивные особенности и способ установки

СИЗ – это приспособление для изоляции скруток

Метод пайки радиодеталей на плату

Монтаж элементов микросхемы выполняют так:

  1. Очищают выводы от оксидной пленки, лудят их. Сопоставляют места контакта, закрепляют пинцетом.
  2. Проводят жалом паяльника с припоем и флюсом по обрабатываемому месту. Убирают инструмент, удерживая спаянные детали в неподвижном состоянии.
  3. Удаляют пинцет после остывания припоя.

Воздействие высокой температуры должно быть кратковременным. При неудачных попытках контактным площадкам дают возможность остыть. При работе с диодами и светодиодами пинцет лучше устанавливать между корпусом и местом пайки: инструмент будет отводить лишнее тепло.

Методы спаивания алюминиевых проводов

В домашних условиях, спаивание проводов из алюминия может происходить разными способами. Главным и более популярным, является спаивание с помощью паяльника, поскольку это считается самым удобным и популярным приспособлением, который у многих имеется в наличии.

 Необходимо лишь выбрать соответственный паяльник с необходимой мощностью, для расплавления припоя и изготовить соединение. Подобный метод считается гораздо удобнее и проще в подготовке, в отличие от остальных методов, однако необходимо наличие источника электричества. В отличие от горелки, паяльник считается методом гораздо грубее, поскольку осуществить соединение тонких материалов, практически невозможно. Так же можно осуществлять процесс спаивания с помощью горелки, которая может быть газовой или бензиновой. Процесс спаивания происходит по более деликатным процедурам, поскольку есть возможность в регулировке температуры и газа, что способствует хорошему прогреванию не только провода или припоя, но и необходимой области, которая располагается рядом с ними.

Подготовительные работы к такому способу являются на много длительными, потому что горелку необходимо заправлять, выбирать необходимый правильный режим и так далее. Еще подобный вариант считается не безопасным, поскольку в работе с ним используется взрывоопасный расходный материал, который рекомендуется ставить на необходимое расстояние от места подобных процедур, однако при завершении процесса не требуется ждать, пока приспособление остынет, как это происходит с использованием паяльника.

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

  1. Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
  2. Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
  3. Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
  4. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае. Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается

Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать

При постоянном токе такое соединение особенно быстро разрушится

Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

https://youtube.com/watch?v=XBP605jF0lE

Интересное приспособление позволит Вам быстро осуществлять скрепление:

https://youtube.com/watch?v=glxUI2lxHxs

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Недостатки

Сварка алюминия в домашних условиях обеспечивает более низкий уровень качества соединения;
Порой сложно подобрать подходящие расходные материалы, особенно, если речь идет о редких случаях использования;
Сложно использовать современные технологии, так как в домашних условиях зачастую нет подходящих вещей, которые применяются на передовых предприятиях;
Сложнее соблюдать технику безопасности, особенно, при работе с газом;
Сварочные электроды могут храниться в недостаточно надежных условиях, из-за чего они могут отсыреть и испортиться;
Отсутствуют точные методы контроля полученного сварного шва, что очень важно перед применением изделия.

Возможные способы сварки алюминия дома

В домашних условиях может осуществляться не только примитивная сварка алюминия при помощи плавкого электрода, но и другие разновидности, в зависимости от оборудования, которое используется. Выделяют следующие способы сварки:

Сварка алюминия электродом в домашних условиях. Это самый простой способ, так как очень схож с обыкновенной сваркой стали, но с учетом всех особенностей поведения расплавленного алюминия. Здесь не нужно особого опыта работы мастера, но требуется учитывать низкую вязкость металла, что усложняет работу новичков и делает шов не таким ровным и монолитным, как при сварке стали.

Сварка алюминия в домашних условиях газовой горелкой. Здесь в качестве основной температурной силы, расплавляющей металл, используется газ. Это снижает скорость сварки в три раза и делает процесс более простым. Тут применяется сварочная проволока, на которой нет покрытия, что позволяет избавиться от проблем с просушкой электродов. Газ является более надежной защитой, чем обмазка электродов.

Аргонодуговая сварка. Это один из лучших вариантов, так как само сваривание происходит под воздействием дуги, а в качестве защиты применяется инертный газ аргон. Тут используется неплавкий электрод и присадочная проволока, что обеспечивает высокое качество соединение. Сварка алюминия в домашних условиях таким способов применяется достаточно редко из-за технической сложности данного процесса.

Материалы и инструмент

Сварка деталей из алюминия требует специальной технической подготовки, которая зависит от выбранного способа. Но даже самые простые варианты требуют особой средств, которые помогут сделать все как можно более качественно и надежно. Среди них выделяются такие вещи как:

  • Сварочный аппарат, который становится главным источником питания, обеспечивающим подачу тока нужных параметров для конкретного вида сварки;
  • Электроды (или присадочная проволока, если используется процесс сваривания при помощи газа) – этот материал должен максимально соответствовать тому, с чем он будет свариваться;
  • Газовые баллоны со шлангами, что используется для соединения металла газом, но такой вариант для домашних условий не часто используется;
  • Заземление для всех использующихся электрических аппаратов;
  • Рабочая одежда и сварочная маска.

Пошаговая инструкция

Когда идет сварка лодки из алюминия, или других важных вещей, то следует правильно соблюдать режимы, чтобы добиться желаемого результата. Стоит выделить следующие шаги:

Подготовка металла. Она может включать в себя разделку кромок, что необходимо при толщине металла от 4 мм, так как алюминий обладает низкой глубиной проварки, поэтому, нужно уменьшить толщину за счет скоса кромок. Также требуется механически зачистить поверхность наждачной бумагой или металлической щеткой, чтобы убрать жиры, масла, различные налеты и пленки;

Затем следует аккуратно распределить флюс (если речь идет о газовой сварке), чтобы улучшить свойства сваривания металла;

После этого требуется подогреть металл (снова при газовой сварке), чтобы избежать температурной деформации и способствовать предварительному расплавлению флюса;

Нагрев алюминия для сварки

Далее можно уже приступать к самому свариванию, разжигая пламя или дугу и образуя валик шва в сварочной ванной идти по всей длине кромок;

Сварка алюминия горелкой в домашних условиях

После окончания работ нужно дать остыть металлу и проверить качество соединения доступными методами.

Когда осуществляется TIG сварка алюминия, то требуется использовать только переменный ток, так как качества соединения с ним становится выше.»

Резьбовое соединение

Самое надежное объединение проводов – резьбовое (болтовое). Проводники прижимаются друг к другу посредством болта и гайки. Для выполнения такого соединения на концах соединяемых проводов необходимо сделать колечки с внутренним диаметром, равным диаметру болта.

Также, как и для скрутки, медную жилу необходимо облудить. Обязательно подлежит облуживанию многожильный провод (даже если соединяются провода из одинакового металла).

Полученное соединение выглядит как бутерброд:

  • головка болта;
  • шайба (внешним диаметром не менее диаметра кольца на проводе);
  • один из соединяемых проводов;
  • второй провод;
  • шайба, аналогичная первой;
  • гайка;

Медную жилу можно и не облуживать, но в таком случае между проводниками нужно обязательно проложить стальную шайбу.

Существенный недостаток такого метода – большие габариты и, как следствие, затруднения с изоляцией.

https://youtube.com/watch?v=_6VCbmrRN7w

Технология

Стоит принять во внимание, что процесс пайки изделий из алюминия не имеет каких-либо принципиальных отличий. По большому счету он реализуется так же, как в ситуациях со сталью, медью и другими металлами

В общих чертах алгоритм включает в себя следующие действия:

  • тщательная очистка и обезжиривание поверхностей;
  • надежная фиксация соединяемых элементов;
  • нагревание места будущего стыка;
  • нанесение флюса и припоя.

Удалить оксидную пленку с поверхности можно при помощи щетки, имеющей жесткую щетину. Именно этим максимально простым инструментом осуществляют растирание припоя по соединяемым деталям.

В домашних условиях при отсутствии специализированного оборудования широко используется альтернативный способ пайки. Он базируется на применении припоев, имеющих оловянно-свинцовую основу. В отдельных случаях функции флюса может выполнять канифоль. Для предотвращения появления новой оксидной пленки на алюминиевой поверхности ее зачищают под слоем расплавленной канифоли.

Еще одним достаточно эффективным инструментом в борьбе с оксидным образованием может стать паяльник. С этой целью на жало можно надеть своеобразный скребок.

Не менее действенный прием – это добавление в канифоль металлических опилок. Описываемый алгоритм предусматривает следующие шаги.

На месте соединения хорошо разогретым и предварительно залуженным паяльником плавят канифоль.
После полного расплавления флюса жалом паяльника растирают место пайки. Скребок и металлические опилки, добавленные в канифоль, разрушают оксидную пленку на поверхности

Важно учитывать, что расплавленный флюс при этом предотвращает попадание кислорода, а следовательно, и образование нового слоя оксида алюминия.
После завершения описанной обработки деталей они соединяются и тщательно прогреваются до начала активного плавления используемого припоя.

Подводя итог, стоит отметить, что пайка алюминиевых изделий при отсутствии специально разработанных для этого расходников представляет собой достаточно сложную процедуру. И при существенных временных затратах и трудоемкости прочность швов оказывается не на самом высоком уровне. Оптимальным решением будет приобретение флюсов с повышенной активностью, а также высокотемпературного припоя.

О том, как запаять алюминий оловом, вы можете узнать из видео ниже.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Так надо затачивать жало паяльника

Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Пайка алюминия самостоятельно

Пайка алюминия в домашних условиях – процесс крайне сложный. Дело в том, что после зачистки поверхность металла обрастает оксидной пленкой, которая усложняет процесс работы. Однако если при пайке ее разрушить, все не будет так сложно.Механическим способом удалить эту пленку не получится, поскольку если поверхность алюминия соприкоснется с водой или кислородом, она станет еще больше, а флюсы окислы не растворяют.

Что избавить поверхность от окисла, зачистите металл под масляной пленкой, при этом масло должно быть целиком обезвоженным. С этой целью его предварительно прогревают в течение какого-то времени при температуре до 200 градусов. Масло лучше брать минеральное или вакуумное.

Также поверхность можно зачищать грубыми железными опилками, которые следует растереть по ней под слоем канифоли или масла. Для этого берут жало паяльника и припой. Опилки в данном случае выступают абразивом, и вместе с чисткой происходит процесс обслуживания. Чтобы пайка алюминия была более надежной, металл следует обрабатывать по медному подслою, нанесенному на поверхность электролитическим способом.

Прослой может быть и цинковым, а пленку окисла можно надежно удалить специальными активными флюсами. Очень эффективно будет удаление с помощью активного флюса и механической обработки.

Флюсы для пайки алюминия

Выбирать флюс для алюминия нужно в зависимости от ряда факторов. Например, «бинарный» флюс в виде концентрированной фосфорной кислоты. Безотмывочный флюс не требует после пайки дополнительной промывки, также с его помощью можно производить пайку не только алюминия, но и меди и прочих металлов.

Припои для пайки алюминия

Чтобы запаять алюминий с помощью припоя, нужно покрыть поверхность металла его слоем. А детали паяются после облужения припоем. Залуженные таким образом алюминиевые детали можно не только паять друг с другом, но и с другими материалами или сплавами.

Для пайки алюминия лучше всего подходят легкоплавкие припои, в основе которых содержатся:

  • цинк;
  • олово;
  • кадмий.

Также используются и алюминиевые тугоплавкие припои, но они не такие удобные в плане свойств. Но тугоплавкие более надежные и обеспечивают более прочное соединение. Тугоплавкие припои включают в себя:

  • медь;
  • цинк;
  • кремний.

Наиболее простой припой – это сплав кремний и алюминия. Пайка происходит при помощи простого паяльника, жало которого нужно прогреть до 350 градусов, а также флюса в виде смеси йодида лития и олеиновой кислоты.

Пайка алюминиевых сплавов

С помощью припоев и флюсов определенного вида можно паять не только алюминиевые детали, но и изделия на основе сплавов алюминия. Наиболее легкие в плане пайки такие сплавы, как:

  • Авиаль;
  • АМц.

А наиболее сложные – это:

  • В95;
  • АК4;
  • дуралюмин;
  • литейные сплав с минимальной температурой плавки.

Использовать припой типа 34А для перечисленных сплавов можно только для создания мелких изделий и с максимальной осторожностью, поскольку высок риск пережога и расплавления металла. Поскольку пайка сильно нагревает сплав, дуралюмин и некоторые другие его виды, переходят в отожженное состояние, а потери при этом имеются не менее 30 процентов прочности в паяльной области

А при пережоге прочность теряется более чем наполовину

Поскольку пайка сильно нагревает сплав, дуралюмин и некоторые другие его виды, переходят в отожженное состояние, а потери при этом имеются не менее 30 процентов прочности в паяльной области. А при пережоге прочность теряется более чем наполовину.

Учитывайте при нагревании риски коробления материала, поэтому нельзя допускать пайку крупных деталей из сплавов посредством горелки. А мелкие изделия на основе дуралюмина лучше всего изготавливать печным методом, где можно точно производить регулировку температуры.

А чтобы снять устойчивые окислы со сплавов, нужно брать особо активные флюсы. Чаще всего для этой цели используют флюсы на основе алюминия. Однако некоторые из них, в частности, 34А, могут спровоцировать коррозию, именно поэтому после пайки нужно удалить то, что останется от флюса.

Необходимые инструменты

Перед тем, как паять алюминиевые провода, следует позаботиться о наличии паяльника, припоя и флюса. Лучше всего, если все работы будут осуществляться на деревянной подставке, которую нужно заблаговременно приготовить, чтобы не нанести ущерб поверхности стола.

Перед тем как приступить к работе, провода необходимо тщательно зачистить. Для этого следует подготовить и использовать наждачную бумагу (лучше всего подойдет бумага крупной фракции). Перед тем как начнется пайка алюминиевых проводов, их требуется обезжирить с помощью спиртового раствора.

Для удобства нужно подготовить защитные очки и пинцет. Они помогут аккуратно состыковать тонкие элементы и предупредят травмы глаз.

Винтовые клеммники

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.

Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.

Ещё один способ

Еще один простой способ, как лудить провода алюминиевые с помощью проводов медных. Основан он на явлении электролиза. Для этого нужно запастись концентрированным раствором медного купороса и источником постоянного тока мощностью не менее 10 Вт.

На зачищенный алюминий в месте спайки наносят несколько капель медного купороса и обматывают его несколькими витками медного провода. К отрицательному полюсу источника тока подключают алюминиевый проводник, а медный — к положительному. В цепи возникает электрический ток, происходит электролиз, алюминиевый проводник покрывается тонким слоем меди.

На алюминиевом проводнике образуется слой, залуженный медью. Такой способ нельзя применить для залуживания массивных деталей, но для паяния тонких проводников он вполне сгодится.

Если нет медного купороса, его можно заменить соляной кислотой. В месте предполагаемой пайки нужно с нажимом двигать медным проводником. Электролиз в этом случае протекает более эффективно. Но нужно помнить, что место пайки с применением кислоты со временем окисляется, поэтому после окончания работы его нужно промыть чистой водой или слабым раствором щелочи.

Уникальная статья на нашем сайте — electricity220.ru.
