Расчет мощности эл. ТЭНов
Оптимальным источником энергии, для нагрева испарительной емкости, является квартирная электрическая сеть, напряжением 220 В. Можно просто использовать для этих целей бытовую электроплиту. Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл.чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.
Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.
Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.
Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.
Рассчитать можно по следующей формуле.
Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.
Сила тока = мощность, деленная на напряжение в сети.
Записывается она так: I = P / U.
Где I — сила тока в амперах.
P — мощность в ваттах.
U — напряжение в вольтах.
При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.
1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.
I = 1250Вт / 220 = 5,681 А
Далее зная силу тока подсчитываем сопротивление ТЭНа, по следующей формуле.
R = U / I, где
R — сопротивление в Омах
U — напряжение в вольтах
I — сила тока в амперах
Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.
R = 220 / 5.681 = 38,725 Ом.
Далее подсчитываем общее сопротивление всех последовательно соединенных ТЭНов. Общее сопротивление равно сумме всех сопротивлений, соединенных последовательно ТЭНов
Rобщ = R1+ R2 + R3 и т.д.
Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное 77,45 Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.
P = U 2 / R где,
P — мощность в ваттах
U 2 — напряжение в квадрате, в вольтах
R — общее сопротивление всех посл. соед. ТЭНов
P = 624,919 Вт, округляем до значения 625 Вт.
Далее при необходимости можно подсчитать мощность любого количества последовательно соединенных ТЭНов, или ориентироваться на таблицу.
В таблице 1.1 приведены значения для последовательного соединения ТЭНов.
Возможные неисправности
ТЭН – это наиболее уязвимый элемент в бойлере. Причина в том, что он является самым эксплуатируемым элементом, а кроме того, подвергается воздействию накипи. Для продления срока службы рекомендуется периодически проводить его очистку. Это можно сделать, не разбирая полностью корпус с помощью специальных средств. Но я рекомендую провести полный набор процедур по очистке не только нагревателя, но и самого бака от накипи и грязи.
Если же узел сломался, то его придется менять, но прежде проверить что именно вышло из строя. Различают несколько видов неисправностей:
- Перегорела накаливающая нить внутри ТЭНа.
- Накаливающий провод на корпусе нагревателя перегорел. Это может привести к удару током, если водонагреватель не оснащен УЗО. В противном случае защитный механизм будет постоянно отключать технику.
- Появление накипи.
Виды ТЭНов для отопительных приборов
Простота изготовления ТЕНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.
Трубчатые модели для бытового отопления
Трубчатая конструкция электронагревателей является самой распространенной в бытовом отопительном оборудовании.
Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.
Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно
Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. Наиболее распространены такие его характеристики:
- диаметр – 5-18 мм;
- длина – 200-6000 мм;
- материал оболочки – сталь, нержавейка, керамика, медь;
- мощность – 0,3-2,5 кВт.
ТЕНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.
Оребренный вариант электронагревателей
Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства.
Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.
Оребренные ТЕНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования
Используются оребренные модели преимущественно в обогревателях воздушного типа. Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.

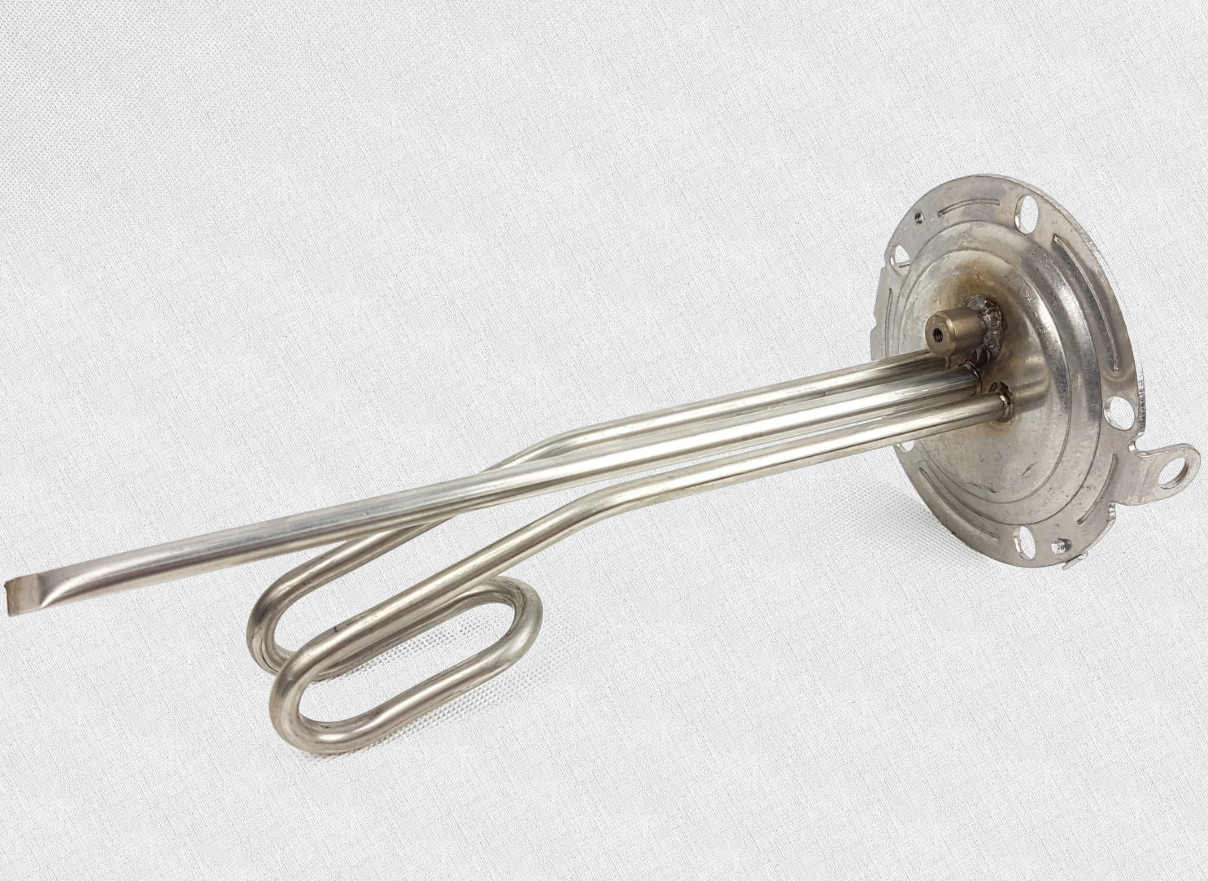

Блочные конструкции ТЭНов
Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.
Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла
Такая конструкция используется при сочетании двух факторов:
- Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
- Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.
Фактически в блочном ТЕНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав бытовых отопительных котлов и промышленных электронагревательных установок.
Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.
Приборы патронного типа
Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки.
Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.
Главным недостатком патронных ТЕНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии
Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.
Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.
Простые примеры расчета
Бытовая сеть переменного тока
Пример №1. Проверка ТЭНа.
В стиральную машину встроен трубчатый электронагреватель 1,25 кВт на 220 вольт. Требуется проверить его исправность замером сопротивления.По мощности рассчитываем ток и сопротивление.
Проверяем расчет сопротивления калькулятором по току и напряжению. Данные совпали. Можно приступать к электрическим замерам.
Пример №2. Проверка сопротивления двигателя
Допустим, что мы купили моющий пылесос на 1,6 киловатта для уборки помещений. Нас интересует ток его потребления и сопротивление электрического двигателя в рабочем состоянии. Считаем ток:
Вводим в графы калькулятора напряжение 220 вольт и ток 7,3 ампера. Запускаем расчет. Автоматически получим данные:
- сопротивление двигателя — 30,1 Ома;
- мощность 1600 ватт.
Цепи постоянного тока
Рассчитаем сопротивление нити накала галогенной лампочки на 55 ватт, установленной в фаре автомобиля на 12 вольт.
Считаем ток:
Вводим в калькулятор 12 вольт и 4,6 ампера. Он вычисляет:
- сопротивление 2,6 ома.
- мощность 5 ватт.
Здесь обращаю внимание на то, что если замерить сопротивление в холодном состоянии мультиметром, то оно будет значительно ниже. Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников
Это свойство металлов позволяет создавать простые и относительно дешевые лампы накаливания без сложной пускорегулирующей аппаратуры, необходимой для светодиодных и люминесцентных светильников.
Другими словами: изменение сопротивления вольфрама при нагреве до раскаленного состояния ограничивает возрастание тока через него. Но в холодном состоянии металла происходит бросок тока. От него нить может перегореть.
Для продления ресурса работы подобных лампочек используют схему постепенной, плавной подачи напряжения от нуля до номинальной величины.
В качестве простых, но надежных устройств для автомобиля часто используется релейная схема ограничения тока, работающая ступенчато.
При включении выключателя SA сопротивление резистора R ограничивает бросок тока через холодную нить накала. Когда же она разогреется, то за счет изменения падения напряжения на лампе HL1 электромагнит с обмоткой реле KL1 поставит свой контакт на удержание.
Он зашунтирует резистор, чем выведет его из работы. Через нить накала станет протекать номинальный ток схемы.
Маркировка ТЭНов: расшифровка
Для того, чтобы можно было отличать одни ТЭНы от других была разработана специальная маркировка, закрепленная государственным стандартом.
Она наносится на поверхность при помощи пресса и должна находиться недалеко от изолятора.
Рассмотрим для примера такую маркировку:
100А13/1,6р220 — 2R30
- Цифрой 100 обозначена развернутая длина ТЭНа в сантиметрах.
- Буквой «А» в маркировке зашифрована глубина заделки контактного стержня (расшифровку приведу ниже).
- Цифра 13 обозначает диаметр трубки в миллиметрах.
- Цифра 1,6 обозначает мощность нагревателя в кВт.
- При помощи буквы «р» зашифрованы нагреваемая среда (в данном случае вода и слабые растворы щелочей или кислот) и материал трубки (углеродистая сталь).
- Цифра 220 обозначает напряжение питания 220 В.
- Цифра 2 — это номер формы ТЭНа (в данном случае он U-образный).
- R30 — радиус загиба ТЭНа в миллиметрах.
Теперь давайте расшифруем длину заделки контактных стержней. Смотрим ниже на рисунок:
Обозначение ТЭНов маркировка
Теперь перейдем ко второй букве в маркировке.
Приведу расшифровку наиболее популярных вариантов:
| Буква | Нагреваемая среда | Материал трубки | Максимальная удельная мощность, Вт/см2 |
| X | Вода или слабые растворы щелочей и кислот | Медь или латунь | 9 |
| P | Вода или слабые растворы щелочей и кислот | Углеродистая сталь | 15 |
| J | Вода или слабые растворы щелочей и кислот | Нержавеющая сталь | 15 |
| Z | Жиры или масла | Углеродистая сталь | 3 |
| O | Воздух или другие смеси газов (с обдувом) | Углеродистая сталь | 5 |
| S | Воздух или другие смеси газов (без обдува) | Углеродистая сталь | 2,2 |
Более подробно все расшифровано в ГОСТе 13268-88.
Для воздушных ТЭНов прописано наличие или отсутствие обдува и даже необходимая скорость воздуха.
Если вы будете использовать ТЭНы предназначенные для обдува на спокойном воздухе, то они быстро перегорят из-за слишком большой удельной мощности.
Для полноты обзора добавлю картинку с формами. Это поможет вам легче в них ориентироваться:
Виды ТЭНов
Когда целесообразно использовать ТЭНы
Прежде всего следует уточнить, что самодельный тен для батареи отопления изготавливать не рекомендуется. Это связано с соблюдением техники безопасности эксплуатации. В подобных конструкциях сложно предотвратить короткое замыкание, когда электрический ток проникает в теплоноситель. Поэтому отопление на тэнах своими руками нужно делать только с применением заводских моделей.
Нагревательным элементом служит спираль из металла с высоким показателем электрического сопротивления. Она заключена в металлическую оболочку, которая заполнена маслом. Таким образом обеспечивается лучший коэффициент теплопередачи во время работы устройства. При подключении к электрической сети спираль начинает нагреваться, передавая тепловую энергию на поверхность оболочки. Она же, в свою очередь, является теплообменником между ТЭНом и водой.
Нагревательные тены для отопления актуально использовать в следующих случаях:
- Создание систем отопления без магистрали. Чтобы это сделать понадобится тэн для радиатора отопления с возможностью регулирования мощности;
- Входят в состав электрических котлов. Если заводские модели слишком дороги — можно сделать аналог своими руками. В качестве основного нагревательного прибора рекомендовано использовать специальный тэн для котла отопления. Он отличается повышенной мощностью, в большинстве случаев рассчитан на напряжение в сети 380 В;
- Для быстрого нагрева помещения. В отличие от твердотопливного для газового котла отопление электрическими тенами имеет минимальное время нагрева теплоносителя. Если необходимо в короткие сроки повысить температуру в комнате — лучше всего использовать этот тип отопления.
Сравнение стоимости отопления для различных видов энергоносителей
Помимо этого электрические нагревательные приборы имеют небольшие размеры. Они успешно интегрируются не только в котлы и радиаторы отопления, но и непосредственно в трубу. Благодаря этому уменьшаются габариты всей системы, что актуально для небольших домов и квартир. Недостатком отопления на тенах, изготовленными своими руками, можно отнести большие текущие расходы. При сравнительном анализе различных энергоносителей электричество окажется самым дорогим.
Действительно ли эффективно использовать тэны для радиаторов отопления? Отзывы содержат зачастую противоречивую информацию. В основном это связано со сроком службы нагревателя. Причиной этому является неправильный монтаж и эксплуатация устройства.
Врезку тэна в систему отопления можно осуществить своими силами. Зачастую производители прилагают к устройству инструкцию по монтажу.
Количество электроэнергии кВт·ч и стоимость нагрева воды.
Калькулятор высчитает время нагрева воды в накопительных водонагревателях в зависимости от ёмкости бака, мощности ТЭНов, температуры нагрева и температуры входящей воды.
Вы можете указать КПД накопительного водонагревателя (обычно 95-99%).
Калькулятор взят с сайта: https://nagrev24.ru/voda
Электроэнергия преобразуется в тепло и КПД зависит от материала нагревательного элемента (от потерь электроэнергии в нем и от теплопроводности), от площади соприкосновения элемента с водой, переходных сопротивлениях контактов и потерь в шнуре электропитания. На каждом этапе теряется некоторая часть энергии. В зависимости от типа прибора, КПД находится в пределах 95-99%.
Чем эффективнее теплоизоляционные свойства материала, отделяющего внутренний бак от окружающей среды, и толще его слой, тем экономичнее водонагреватель. Современные бойлеры гарантируют снижение температуры воды не более 0,25 — 0,5 градуса в час и расход электроэнергии менее 1 кВт/ч в сутки в дежурном режиме.
Наиболее оптимальным температурным режимом работы водонагревателя 55-60°С. Это снижает электропотребление на поддержания температуры горячей воды, уменьшает образование накипи, обеспечивает более щадящий режим для внутреннего бака.
Энергоэффективная эксплуатация водонагревателей
Чтобы исключить переплаты за коммунальные услуги, нужно разобраться, как правильно и эффективно пользоваться бытовым бойлером для рациональной экономии воды и электроэнергии. Существует несколько способов.
Утилизация тепла канализационной воды
От 80 до 90% энергии горячей воды отводится в канализационный слив. Установка системы позволяет использовать тепло отработанной жидкости для нагрева холодной. В квартирах и домах целесообразно использовать 2 типа оборудования:
- с буферной емкостью. Оправдана при эксплуатации стиральной или посудомоечной машинки. Стоки проходят через трубку-спираль в резервуаре, а их тепло греет воду, которая выталкивается вверх. Вода возвращается в бойлер в преднагретом состоянии;
- без буферной емкости. Теплообменник из меди в виде спирали навивается на секции канализации. Через него также возвращается преднагретая вода.
Важно! В зависимости от интенсивности использования срок окупаемости такого оборудования составляет 2,5-7 лет
Тепловые ловушки
При верхнем подключении труб нагревателя вода поднимается и греет трубы всегда. Конвекционные петли отводят тепло в воздух, где оно тратится впустую. Установка антиконвекционных каналов в местах подключения трубопровода к нагревателю повысит энергоэффективность бойлера.
Тепловые ловушки можно сделать путем перевязки вертикальных труб по горизонтали. Для предотвращения отдачи тепла на местах соединения патрубков и нагревателей делают вставки из пластика.
Самые распространённые причины поломок
Неисправностей в работе ТЭНа может быть множество, но существуют наиболее распространённые поломки, которые и будут представлены ниже. 1. Перегорела спираль накаливания. 2. Замкнул накаливающий провод, идущий к корпусу детали. Использование оборудования с подобной неисправностью может привести к удару током. 3. На поверхности прибора образовался большой слой накипи. Со временем она просто начнёт препятствовать теплоотдаче детали, и как следствие оборудование будет работать неэффективно, и вода перестанет нагреваться. А при несвоевременном устранении этой причины может возникнуть серьёзная поломка ТЭНа, ввиду чего понадобится дорогостоящий ремонт или возникнет необходимость в срочной заменён детали.
Чтобы предотвратить обозначенные выше неисправности, и как следствие избавить себя от лишних финансовых растрат, вам лишь понадобится проводить регулярную проверку детали при помощи обозначенных выше способов!
Подпишитесь на наши Социальные сети
Характеристики и виды
Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:
- Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
- Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
- Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.
В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.
При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации
Как рассчитать электрическую мощность ТЭНа, зная его сопротивление
Измерив сопротивления, можно определить реальную мощность трубчатого электронагревателя и понять, соответствует ли она заявленной для прибора и достаточна ли для нагрева.
Для определения мощности, мы воспользуемся законом Ома, следующей формулой:
P=U2/R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;
Пример расчета
Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:
P, ВтМощность ТЭНа = 2202В напряжение бытовой сети в квадрате / 20 Омсопротивление ТЭНа = 2 420 Вт
Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.
Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды.
Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.
Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.
Использование мультиметра или как проверить ТЭН тестером
До того как начнете снимать ТЭН необходимо проверить его сопротивление с помощью мультиметра, очень важно знать какое показание будет оптимальным. Средняя величина, которой должен обладать рабочий ТЭН составит 24,2 – 40 Ом
Напряжение в сети должно быть 220 вольт которое возведено в квадрат, далее нужно разделить на мощность детали получается около 2000 вольт.
Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему
Мощность, которой обладает нагревательный элемент именно вашей машинки можно найти в инструкции по использованию, поэтому рассчитать показатель не составит труда.
Перед проверкой на сопротивление необходимо убедится в том, что ваша стиральная машинка отключена от электросети. После того как убедились в этом запускаем тестер и устанавливаем на нем значение 200 Ом и цепляем зажимы к клеммам нагревательного элемента. Итоговый результат смотрим на экране мультиметра.
Если же цифра, показанная на экране значительно, ниже, то это означает что он не исправный. Если мультиметр показывает 1, то в середине ТЭНа произошел обрыв спирали. Показатели в пределах 0, это признаки того, что ТЭН сгорел. И первый, и второй случай подразумевает замену ТЭНа.
УЗО для водонагревателя
УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.
Принцип работы заключается в следующем:
- УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
- Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.
Как выглядит УЗО
Причины отключения УЗО:
- Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
- Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
- Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.
Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим
Радиаторное электрическое отопление дома
Схема установки ТЭНа в радиатор
До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.
Подключение ТЭНа к действующему отоплению
Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.
При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.
Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:
- Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
- Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
- Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
- Монтаж блока с терморегулятором, если таковой есть в комплекте.
Пример установки ТЭНа в чугунный радиатор
После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.
Радиаторный электрический обогрев
При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:
- Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
- Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
- Минимальная инерция нагрева системы.
Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.
Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.
https://youtube.com/watch?v=XRR7kJ2QK0I
https://youtube.com/watch?v=ptOyDnaiD0Y
https://youtube.com/watch?v=XZmm05xTOLU
