Температурные регуляторы для паяльника
Первый вариант — регулятор температуры своими руками «с нуля» из тиристора, диода (1 А, 400–600 В), конденсатор (50–100 В) на 4.7 мкФ, резистора (30 кОм), резистора регулировочного (47 кОм).
Базой терморегулятора выступает переменный резистор, тиристор изолируют термоусадкой. Готовый узел размещают в корпусе БП, например, от телефонной зарядки.
Второй вариант: приспособить уже готовый прибор — диммер для настройки температуры паяльника, так называется устройство для регулировки света ламп накаливания. Так как последние применять стали реже, то и много таких приборов не используется.
Подключение диммера, чтобы создать паяльник с регулировкой температуры предельно простое — последовательно к жилам его кабеля питания в любом порядке. Процесс не сложнее подсоединения проводов к розетке, он почти аналогичен. В роли корпуса удобно использовать переноску на две розетки, которые можно вынуть.
Одну секцию оставляют, в другую вставляют диммер (теперь это регулятор для паяльника), вилку кабель паяльника помещают в такую модифицированную переноску, ручкой прибора регулируют напряжение, соответственно, и нагрев.
МЕГЕОН 00100
Портативный паяльник являет собой миниатюрный прибор с USB интерфейсом. Гибкая система настроек позволяет удобно использовать модель. OLED-дисплей дает возможность контролировать рабочие моменты визуально. Основные характеристики:
- напряжение – 19 В;
- мощность – 50 Вт;
- температура нагрева – 100-400 градусов.
Медное жало имеет защитное покрытие.
Благодаря USB интерфейсу есть возможность подключаться к компьютеру и производить настройку. МЕГЕОН имеет хороший функционал с небольшими размерами и весом. Прибор оснащен спящим режимом и быстро разогревается.
Прибор быстрый в разрядке. Иногда бывает проседание мощности (все-таки работа не от сети). Цена великовата для него, несмотря даже на его особенности.
Стоимость
В ассортименте большинства электротехнических магазинов представлены модели средней мощности (15В – 40В), которые относительно сложно использовать для пайки микросхем. Несмотря на это, найти подходящий паяльник небольшой мощности не составит труда, необходимо лишь определиться, с какой суммой вы готовы расстаться ради прибора. Самые дешевые модели обойдутся в 300 рублей, но они не отличаются высоким качеством и рабочим ресурсом. Впрочем, дорогие сугубо профессиональные инструмента за 6-7 тысяч рублей тоже нам не подходят – как ни старайся, а оправдать стоимость такого аппарата при домашней эксплуатации будет очень сложно. Оптимальный вариант – устройство за 1000-1500 рублей с терморегулятором, набором сменных жал и рукояткой из изоляционного материала.
Устройства для регулировки
Цена паяльников с регулировкой температуры превышает цену обыкновенных устройств в несколько раз. Поэтому в некоторых случаях есть смысл купить хороший обыкновенный паяльник, а регулятор выполнить самому. Таким образом, управление паяльным оборудованием выполняется двумя способами контроля:
- мощностью;
- температурой.
Контроль температуры позволяет достичь более точных показателей, но реализовать проще управление мощностью. При этом регулятор можно выполнить независимым и подключать к нему различные приборы.
Универсальный стабилизатор
Паяльник с терморегулятором можно изготовить, используя заводского исполнения диммер или сконструировать по его аналогии самостоятельно. Диммер — это регулятор, с помощью которого изменяется мощность, подводимая к паяльнику. В сети 220 вольт протекает ток переменной величины с синусоидальной формой. Если этот сигнал обрезать, то на паяльник будет подаваться уже искажённая синусоида, а значит, изменится и величина мощности. Для этого перед нагрузкой в разрыв включается устройство, которое пропускает ток только в момент достижения сигналом определённой величины.
Диммеры различают по принципу действия. Они могут быть:
- аналоговыми;
- импульсными;
- комбинированными.
Схема диммера реализуется с использованием различных радиокомпонентов: тиристоров, симисторов, специализированных микросхем. Самая несложная модель диммера выпускается с механической ручкой регулятора. Принцип действия модели основан на изменении сопротивления в цепи. По сути, это тот же самый реостат. Диммеры на симисторах обрезают передний фронт входного напряжения. Контроллеры используют в своей работе сложную электронную схему понижения напряжения.
Паяльная станция 48 Вт 160-500°С ZD-99 Rexant
Станция имеет интересный внешний вид и может использоваться для серьёзных работ, благодаря своей максимальной температуре. Настольный прибор работает от 220 В и оснащен керамическим нагревателем. Есть механический потенциометр, он установлен на передней панели инструмента. Таким образом, термопаяльник настраивается на оптимальную температуру до 500 градусов. Держатель для девайса выполнен из стали в виде спирали, разогретый агрегат безопасно и удобно на нем располагается. С таким прибором легко монтировать радиокомпоненты на плату и, наоборот, выпаивать. В комплекте есть губка, которая очищает жало от припоя и флюса.
Станция компактная. Аппарат быстро и плавно нагревается. Работа очень удобная, индикатор включения практичен. Девайс простой и надежный, провода толстые. Инструмент практически не ломается, жала быстро меняются.
Корпус немного греется (если обложить резистор, то перестанет). Из-за отсутствия стопорного кольца, вылетают некоторые дополнительные жала. Шнур коротковат (особенно чувствуется, если нужно куда-то дотянуться). Теплоизоляция в районе пальцев – главный недостаток.
Инструкция по эксплуатации
В работе часто возникают нюансы которые необходимо исправлять. Ниже будут разобраны основные моменты.
Пайка чипов
При работе микросхем и чипов нужно, прежде всего, исключить возможность перегрева чипа. Для этого нужно касаться каждого его контакта в течение не более трех секунд. После этого контакт необходимо охладить и только после этого проводить процесс пайки вновь.
Перед непосредственно пайкой контакты чипа готовят и обрабатывают, нанося на них тончайший слой припоя, который улучшит контакт с поверхностью. На ножки элемента наносят флюс и проводят по ним наконечником с припоем. Если процедура проведена правильно, то контакт будет блестящий и гладкий, без различных скоплений припоя.
Различные виды микросхем
Штырьковые чипы
В случае, если чип имеет выводы в виде штырей, то процесс впайки его в плату происходит следующим образом:
- Микросхема устанавливается в специальные отверстия в поверхности платы.
- На противоположной (обратной) стороне на штырьковые контакты наносится флюс.
- С той же обратной стороны производится пайка каждого вывода.
- Убираются остатки флюса.
Штырьковый чип

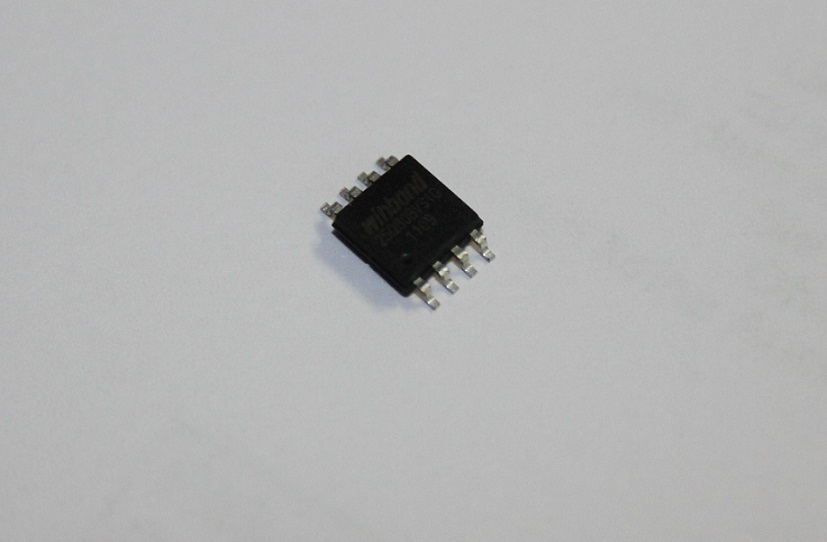

Soic-чипы
Чипы такого типа припаивают слегка по-другому. Чаще всего этот метод называется «волна припоя». Суть его состоит в том, что расплавленный припой в жидком состоянии заполняет пространство между металлизированной частью платы и контактами детали. Таким образом, создается капля, которая способна проводить электрические импульсы.
Метод «волна припоя» выполняется за несколько следующих шагов:
- Облудить и смочить флюсом все поверхности, которые будут обеспечивать контакт.
- Микросхему установить на поверхность платы, таким образом, чтобы все ножки были совмещены с металлизированными дорожками.
- Нужно припаять для начала только один какой-либо угловой контакт.
- Далее припаивается второй контакт, находящийся по отношению к первому по диагонали. При этом нужно проконтролировать, чтобы все остальные контакты остались на своих металлических дорожках.
- Далее наносится флюс на все припаянные и свободные концы микросхемы.
- Далее с помощью наконечника припой равномерно распределяется по контактам.
- В случае образования перемычек из припоя между контактами нужно удалить их, так как перемычки нарушат работу компонентов. Удаление происходит с помощью специальной плетенки из металла. Для этого ее кладут поверх перемычки и проводят наконечником паяльника. При этом припой впитывается в плетенку.
Важно! при проведении пайки методом «волна припоя» на местах, где проводится непосредственно пайка, должно находиться достаточное количество флюса для обеспечения смачивания поверхностей. Soic-чипы. Soic-чипы
Soic-чипы
- С помощью ацетона и этилового спирта с контактов удаляется лак дочиста.
- На все контакты, которые будут выпаиваться, наливается флюс.
- Замкнуть с помощью припоя все контакты, разгоняя его нагретым наконечником. Нанесенный припой должен оставаться в жидком состоянии.
- Затем нужно провести жалом по всем контактам, расплавив весь припой.
- Удалить микросхему.
Преимущества и недостатки
Паяльник с регулятором температуры имеет ряд плюсов и минусов.
К преимуществам такого инструмента относятся:
- Возможность регулировки температуры;
- Полное исключение риска перегрева и порчи чувствительных к высоким температурам радиодеталей;
- Быстрый нагрев;
- Доступная цена;
- Наличие в комплекте к устройству комплекта несгораемых жал – предварительно залуженных насадок, имеющих специальное необгарающее покрытие.
Из недостатков таких устройств можно выделить:
- Низкую ремонтопригодность;
- Высокую стоимость качественных полупрофессиональных и профессиональных моделей;
- Хрупкость нагревательного элемента из керамики.
Также недостатком дешевых моделей является поддельный керамический нагреватель, представляющий собой полую керамическую трубку, внутри которой расположен асбестовый стержень с намотанной тонкой нихромовой проволокой. Из-за маленькой толщины проволоки такие нагреватели очень быстро выходят из строя по причине термострикции – разрыва проволоки при ее остывании.
Припои и флюсы
Теперь пришло время точно подобрать рабочий припой и флюс к нему, т.к. пайка, в отличие от полуды, должна не только крепко сцепляться с основным металлом, но и сама быть прочной. Сводка сведений о припоях и флюсах широкого применения из старого справочника дана на рис. Применительно к нынешнему времени к ней остается добавить не так уж много.
Характеристики припоев и флюсов широкого применения
Припои
Припои от ПОС-90 до Авиа-2 – мягкие для низкотемпературной пайки. Гарантированно обеспечивают только электрический контакт. ПОС-30 и ПОС-40 паяют медь, латунь, бронзу с неактивными флюсами, а их же со сталью и сталь со сталью – с активными. ПОССр-15 можно паять оцинковку с неактивными флюсами; другие припои при этом разъедают цинк до стали и пайка скоро отваливается.
34А, МФ-1 и ПСр-25 припои твердые, для высокотемпературной пайки. Припоем 34А можно паять алюминий в пламени (см. далее, о пайке алюминия) со специальными флюсами, см. там же. Припоем МФ1 припаивают медь к стали с активированным флюсом. «Невысокие требования к прочности» в данном случае значит, что прочность спая ближе к прочности меди, чем стали. ПСр-25 при пайке сухим паяльником (см. далее) пригоден для пайки ювелирных изделий, витражей тиффани и т.п.
Флюсы
Паяльные флюсы делятся на нейтральные (неактивные, бескислотные), химически с основным металлом не взаимодействующие или взаимодействующие в ничтожной степени, активированные, химически действующие на основной металл при нагреве, и активные (кислотные), действующие на него и холодными. В отношении флюсов наш век принес больше всего нововведений; большей частью все же хороших, но начнем с неприятных.
Первое – технически чистого ацетона для промывки паек в широкой продаже больше нет вследствие того, что он используется в подпольном производстве наркотиков и сам обладает наркотическим действием. Заменители технического ацетона – растворители 646 и 647.
Второе – хлористый цинк в активированных флюс-пастах часто заменяют тераборнокислым натрием – бурой. Соляная кислота – высокотоксичное химически агрессивное летучее вещество; хлорид цинка также токсичен, а при нагреве сублимирует, т.е. улетучивается не плавясь. Бура безопасна, но при нагреве выделяет большое количество кристаллизационной воды, что немного ухудшает качество пайки.
Хорошая новость – теперь в продаже есть широчайший ассортимент флюсов на все случаи паяльной жизни. Для обычных спаечных работ вам понадобятся (см. рис.) недорогие СКФ (спиртоканифольный, бывший КЭ, второй в списке бескислотных флюсов в табл. I.10 на рис. выше) и паяльная (травленая) кислота, это первый в списке кислотный флюс. СКФ пригоден для пайки меди и ее сплавов, а паяльная кислота – для стали.
Пайки от СКФ нужно обязательно промывать: в состав канифоли входит янтарная кислота, при длительном контакте разрушающая металл. Кроме того, случайно пролитый СКФ мгновенно растекается по большой площади и превращается в очень долго сохнущую чрезвычайно липкую гадость, пятна от которой ничем не сводятся ни с одежды, ни с мебели, ни с пола со стенами. В общем СКФ для пайки хороший флюс, но не для ротозеев с растяпами.
Полноценный заменитель СКФ, но не такой противный при небрежном обращении – флюс ТАГС. Стальные детали более массивные, чем допустимо для пайки паяльной кислотой, и более прочно, паяют флюсом Ф38. Универсальным флюсом можно паять практически любые металлы в любых сочетаниях, в т.ч. алюминий, но прочность спая с ним не нормируется. К пайке алюминия мы еще вернемся.
Паяльник для работы с микросхемами
Нельзя начинать работу с паяльником, не прочитав инструкцию.
Требования к моделям аппаратов для пайки микросхем следующие:
- Максимальная мощность инструмента должна быть не выше 25 Вт.
- Комплектация очень тонким жалом (диаметр должен быть не больше 2,5-3 мм).
- Паяльник должен обладать функцией регулировки температуры, для того чтобы не допустить повреждения микросхемы.
- Не рекомендуется использование серебряного припоя. Намного лучше приобрести припой с некоторым содержанием олова.
Если приходится часто работать с микросхемами, то очень важно пользоваться заземлением. Это поможет избежать удара статическим электричеством
Даже самая маленькая искра наносит непоправимый вред всей уже проделанной работе.
Рабочее напряжение
Устройство регулятора температуры паяльника.
Наибольшее распространение получили модели паяльников, которые имеют рабочее напряжение 6, 12, 36 и 220 Вольт. Единого мнения относительно оптимального выбора в данном случае нет. Логичным представляется мнение, что удобен инструмент, который использует сетевое напряжение 220 В. Его безо всяких проблем можно подключать к бытовой розетке. С точки зрения безопасности уместен выбор варианта 36 В. Но в этом случае будет необходимо применение понижающего трансформатора.
Кстати, нагревательный элемент может быть спиралевидным или керамическим. Первый вариант более распространенный. Он надежен, и стоимость его существенно ниже.
Керамические нагреватели требуют осторожного обращения: его не рекомендуется ронять, любая деформация приведет к поломке. Попадание жидкости также может стать причиной проблемы: эта деталь инструмента просто треснет, не выдержав перепада температур
Преимуществом этого типа нагревателя является меньшее время, которое требуется на разогрев.
Если работать с паяльником приходится достаточно часто, то есть смысл в приобретении паяльной станции. Это дает возможность регулировки необходимой температуры нагрева, поможет поддерживать ее постоянное значение. Такое устройство укомплектовано подставкой и очистной губкой, которые в любом случае будут необходимы для работы.
Выбор паяльника
Для качественной и комфортной пайки проводки необходимо выбрать подходящий паяльник. Подбор осуществляется исходя из мощности, размера, материала ручки и жала.
Имеющиеся в продаже паяльники не полностью готовы к использованию. Перед применением с ними потребуется провести подготовительные манипуляции. Процесс не занимает больше часа.
Важно! Новый паяльник при первом подключении в розетку начинает дымить. Не следует переживать. Это абсолютно нормальное явление
Дым образуется из-за выгорания технической смазки, которая использовалась при производстве паяльника. Через 3-5 минут это пройдет
Это абсолютно нормальное явление. Дым образуется из-за выгорания технической смазки, которая использовалась при производстве паяльника. Через 3-5 минут это пройдет.
Мощность нагревателя
Мощность паяльника выбирается исходя из сечения спаиваемых проводов. Чем оно больше, тем мощнее нужен прибор. Тонкие провода сечением до 2,5 кв. мм успешно паяются паяльником на 25 Вт. Для жил потолще, 2,5-10 кв. мм, потребуется устройство на 40-60 Вт. Самые толстые провода паяются соответствующими паяльниками на сотни ватт.
Паяльники отличаются по типу нагревателя:
- из нихромовой проволоки (самые распространенные);
- с индукционным нагревом;
- паяльники, где жало нагревается проходящим по нему током.
Индукционная паяльная станция
Отличия существуют и с точки зрения эргономики:
- классический с продолговатой ручкой;
- паяльник в форме пистолета (похож на термоклеевой пистолет)
Важно! Существуют и другие, экзотические виды паяльников. Например, инфракрасный. Нагрев осуществляется с помощью ИК теплового излучения
Нагрев осуществляется с помощью ИК теплового излучения.
Уход за жалом паяльника
Современные необгораемые жала не нуждаются в заточке и обслуживании. Однако обычные медные приходится подтачивать.
В процессе работы медное жало разогревается до температур от 80 до 450°C. Нагрев приводит к его выгоранию. На кончике жала образуются ямки, кратеры и углубления. Неровности мешают качественной пайке. Поэтому форму жала периодически требуется подправлять напильником. Данная операция нужна не чаще 1 раза в месяц. По правилам безопасности перед заточкой жала паяльник требуется отключить от сети.
Частые подпиливания уменьшают длину жала. Со временем его придется заменить новым. Поэтому жало должно быть сменным и вытаскиваться из паяльника (если модель инструмента позволяет). Во время работы в полости паяльника попадают пары флюса. Они затвердевают и блокируют жало. Поэтому раз в год его рекомендуется извлекать из паяльного аппарата и вытряхивать из электроинструмента гарь от флюса. Если это не делать, то через несколько лет жало прикипит так, что его невозможно станет извлечь.
Выбор температуры пайки
Паяльник с регулятором мощности
Температура паяльника играет ключевую роль. Слишком холодное жало не способно расплавить припой до требуемой текучести. Он не растечется должным образом по спаиваемым деталям. Перегретое жало также плохо. Флюс будет слишком быстро сгорать и испаряться с места пайки. Характерный признак перегретого паяльника — это чрезмерное дымление канифоли. Раскаленное жало плохо и тем, что оно покрывается слоем окисла, после чего припаять провод не получится.

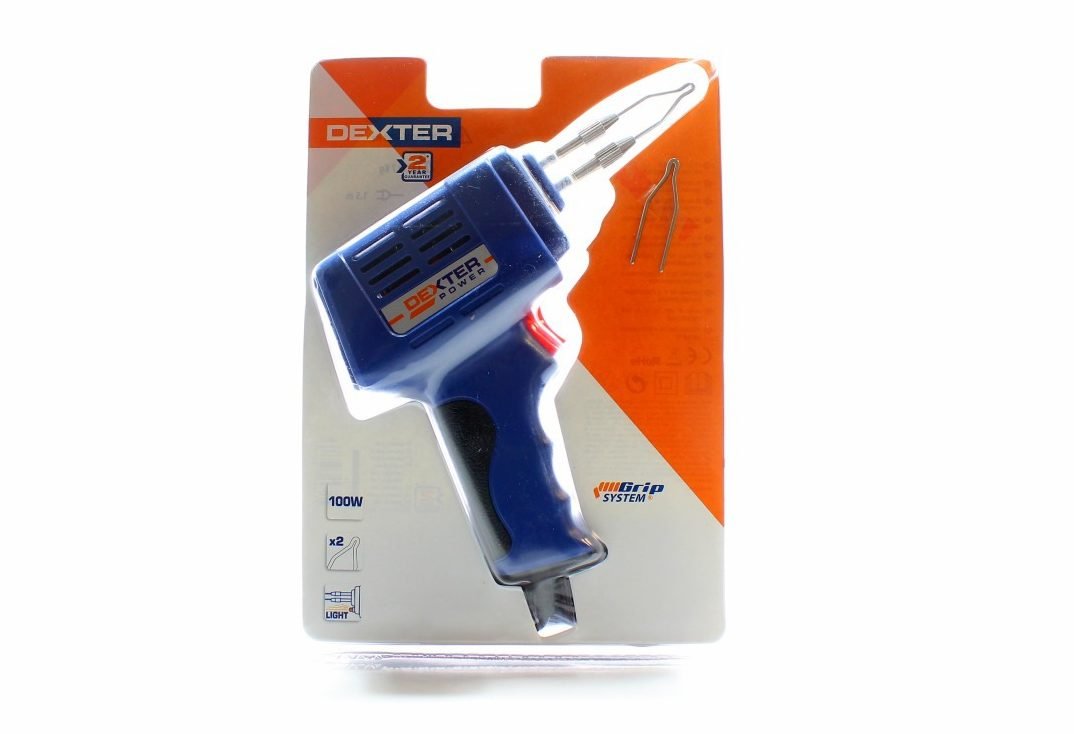

Dexter 100 Вт
Простенький обычный паяльник для повседневных домашних трудностей. Он не показывает ничего сверхъестественного даже с мощностью в 100 Вт. Выбор падает на эту модель, когда она рассматривается в качестве подарка. Радует страна производитель – Италия, из-за чего все материалы должны быть качественные и надежные (но так ли это?). Работает агрегат от бытовой сети 220 В.
Из положительного: паяльник имеет толстый провод, который подойдет даже для 500-ваттных моделей. Более-менее выглядит и оснащен удобной ручкой и конструкцией жала. Очень привлекательная цена.
Теперь о неприятном. У многих владельцев, после покупки и нескольких раз использований (а то и после первых 15 минут), аппарат сгорает. Громкие слова о гарантии не оправдывают надежность. Нагревательная спираль тонкая и не внушает доверия. Болт из пластмассы для фиксации кабеля – при первом же использовании он приходит в негодность.
Из чего состоит пальник
Паяльник для микросхем своими руками или для более габаритных объектов делают, учитывая такой минимум составляющих для самой элементарной сборки с нихромовой нитью:
| Детали для паяльника своими руками (для нихромовых изделий) | Описание |
| Корпус | Негорючая ручка, держатель. |
| Нагревательная часть и кожух | Витки нити накаливания на огнеупорной ткани (стекловолокне) на металлической трубке. В этот чехол, часто с утолщением на конце с отверстием под фиксирующий болтик, вставляется жало. |
| Корпус | Металлическая трубка, в которую заключается нагревательная часть. |
| Жало | Металлический пруток, обычно медный. Неплохо показала себя латунь (медленнее прогорает). |
| Дополнительные элементы | Терморегулятор на основе резисторов, диодов, тиристоров, конденсаторов. Или же можно использовать диммер. |
Где взять запчасти
Рассмотрим, где достать материалы:
- ручка — любая деревяшка, держатели от кухонных принадлежностей, два куска текстолита (можно зачистить б/у платы);
- стекловолоконная (кембрик), асбестовая ткань — покупают в радиомагазинах или достают из электроприборов, обычно ею изолируют элементы в нагревательных устройствах (утюги, калориферы). Отрезки есть на платах обычных экономных лампочках (разобрать можно, поддев ножом пластиковый плафон) — на проводках и ножках конденсаторов. Вместо нее можно использовать силикатный (огнеупорный) клей с тальком, им же можно крепить элементы в нагревающихся местах;
- кожух (корпус) для нагревателя — любая металлическая с тонкими стенками трубка, для мини паяльника подойдет сегмент от антенны, можно изготовить из консервной банки, куска жести;
- жало — отрезок любого толстого медного провода, потребуется сечение от 2.5 мм;
- нихромовая нить — есть в каждом нагревательном приборе, в любом ТЭНе (утюги, калориферы, фены), а также в проволочном настроечном резисторе.
Где взять остальные запчасти — резисторы, ферритовые катушки, трансформаторы и прочее — рассмотрим по ходу описания вариантов самоделки.
Мощность
Мощность зависит от толщины и/или количества витков нити, в импульсных изделиях — от трансформатора
Правильно подобрать параметр важно — чрезмерный нагрев повреждает мелкие детали на плате, а с другой стороны, маломощным прибором трудно расплавить много припоя
Чтобы припаять оторвавшиеся проводки от динамика наушника, достаточно паяльника на пять, шесть ватт, но чаще минимум — это 12 или 15 Вт, а 25–40 Вт — это своеобразный стандарт для быта и микросхем. Для среднего и большого размера, например, для больших конденсаторов, элементов (блоков) с разъемами подойдет мощность в 40–60 Вт. Чтобы работать с толстыми жилами кабелей, монтировать радиаторы — 80–100 Вт.
Десятка лучших
На сегодняшний день существует рейтинг паяльников лучших фирм-производителей, в который входят качественные и популярные приборы:
KVT XZ-1 — 10 место
Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы – как паяльник, как фен для термоусадки и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура – 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а в комплект входит кейс и 4 насадки. Его стоимость – от 1900 до 2912 руб.
Паяльник KVT XZ-1
Подробнее о паяльнике — в видео:
Газовый паяльник. Представляет собой универсальную паяльную станцию, подходящую для домашней пайки. Быстро нагревается, а время его беспрерывной работы составляет 75 минут. Его максимальная температура нагрева составляет 1200 градусов, прибор идет в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 руб.
Паяльник Dremel VersaFlame
Sigma 200Вт — 8 место
Импульсный паяльник, выполненный в форме пистолета с ударопрочным корпусом. Имеет встроенный трансформатор, а жало этого паяльника выполнено из высококачественной стали. В комплект входит 3 сменных насадки. Максимальная температура нагрева – 400 градусов. Его стоимость около 800 руб.
Видео-обзор паяльника:
Термовоздушная паяльная станция мощностью в 350 ватт и максимальной температурой 480 градусов. Имеет внушительный вес, но при этом проста и удобна в использовании. В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхем, а также для ремонта бытовых приборов и электротехники. Прибор оснащен терморегулятором, а его стоимость составляет от 5250 до 6590 руб.
Паяльник Lukey 852D Plus
REXANT ZD-708 — 6 место

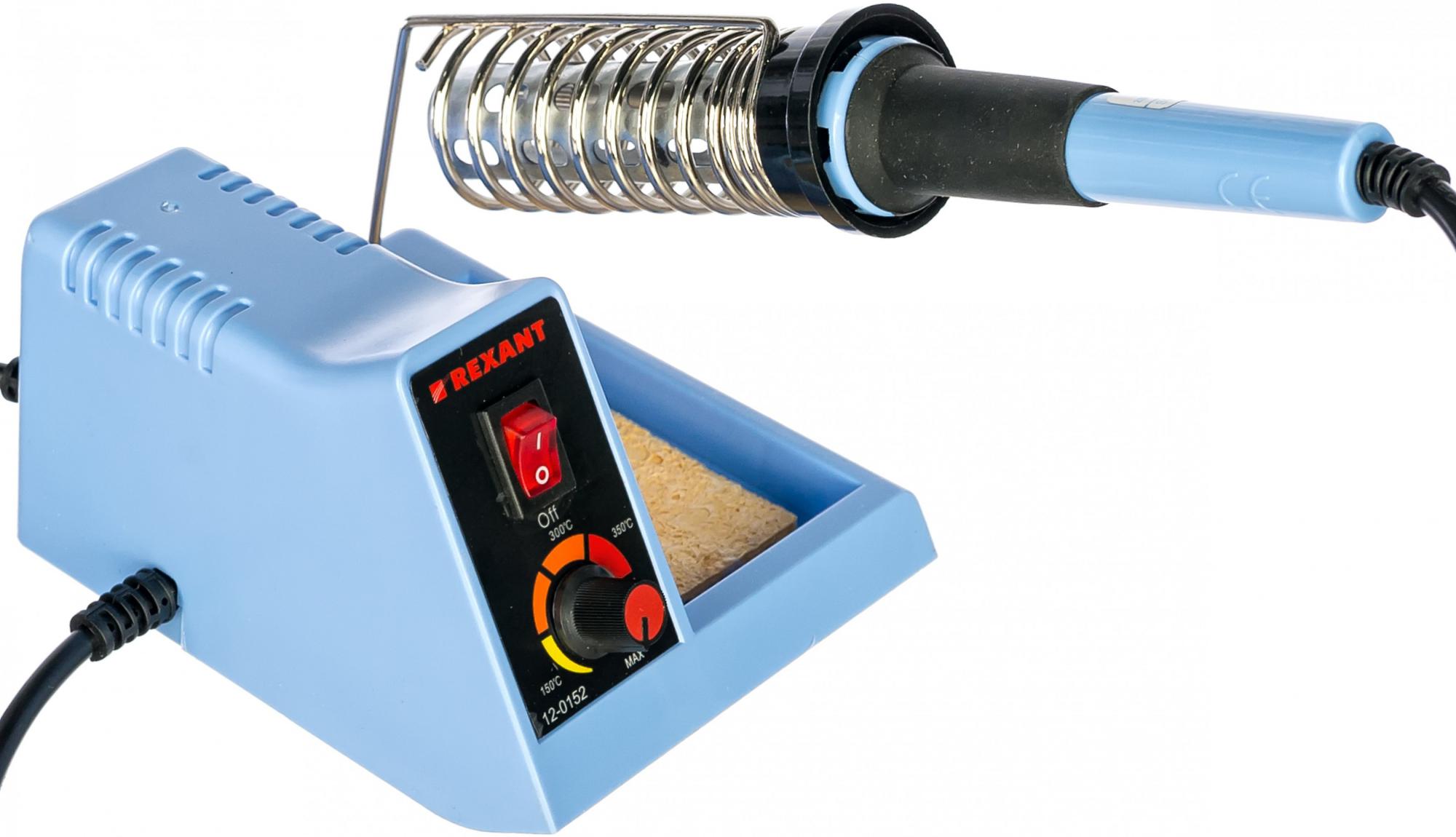

Это электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 ватт. Нагрев конусного жала происходит быстро, а сам прибор отличается надежностью. Его термостойкая ручка выполнена из прозрачного пластика. Максимальная температура нагрева — 200-450 градусов. Его стоимость от 590 до 1099 руб.
Подробнее о паяльнике — в видео:
Термовоздушная паяльная станция, с подачей мощного потока воздуха, регулируемой мощностью в 350 ватт и температурой 480 градусов. Температура также имеет регулировку, а цена прибора – от 449 до 5890 руб.
Паяльник Lukey 852D Plus FAN
CT-96 (CT-Tools) — 4 место
Керамический паяльник с регулятором температуры – специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), разогрев происходит в течение двух минут и выставленный уровень нагрева стабилен в течение пайки. Его мощность 50 ватт, а стоимость около 530 руб.
Паяльник CT-96 (CT-Tools)
PROXXON EL 12 (28140) — 3 место
Электрический паяльник с регулятором температуры, обеспечивающий постоянный стабилизированный нагрев жала. Разогревается быстро, в течение 10 секунд. Корпус паяльника защищен от нагревания, кроме того прибор оснащен подсветкой, имеет небольшой вес, его рабочая температура 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.
Паяльник PROXXON EL 12 (28140)
REXANT HT-019 (ZD-210) — 2 место
Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для домашних работ. Намного удобнее паяльников с обычным отсосом припоя. Ручка прибора изготовлена из ударопрочного пластика. Мощность паяльника 40 ватт, рабочая температура 450 градусов, а стоимость от 280 до 520 руб.
Паяльник REXANT HT-019 (ZD-210)
Dremel VersaTip — 1 место
Бесконтактный газовый паяльник Dremel VersaTip. Удобный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена. Время работы на минимальной мощности составляет 90 минут, а на максимальной – 30 минут. Разогрев происходит быстро, его максимальная температура плавно регулируется, и составляет в своем максимуме 1200 градусов. В комплект входит 6 насадок, а цена прибора от 2545 до 3199 руб.
Паяльник Dremel VersaTip
Видео-обзор лидера рейтинга:
Индукционные
Не надо путать индукционный паяльник с импульсным — во многих источниках допущена эта ошибка, так некорректно называют, например, самоделки из резисторов, на основе трансформаторов.
У индукционного нагрева принцип иной — ток поступает на катушку с витками проволоки, возникают электромагнитные поля, вихревые потоки (токи Фуко). Происходит трансформация электромагнитного поля в тепло. Это явление используется в особой разновидности водонагревателей (ВИНы), в микроволновках, а также в металлургии.
Недостаточно лишь намотать витки меди на кожух с жалом и включить в сеть питания — этот нюанс упускается во многих источниках. Подключать надо к инвертору — к устройству-модификатору переменного тока.
Самодельный инвертор собирается в корпус, который можно расположить отдельно (на кабеле питания) или одновременно использовать как ручку для паяльника. На всем известной китайской торговой площадке продаются такие комплекты или готовые сборки. Жало вставляется не в кожух, обмотанный нихромовой нитью, а внутрь витков, причем стеклоткань можно не применять.
Особенность:
- бесконтактный нагрев, то есть витки катушки могут и не касаться жала, которое накаляется до красного за несколько секунд;
- интенсивность нагрева чрезвычайно высокая: так плавят металлы даже в бытовых условиях, поэтому надо подобрать толстую ручку.
Сборка
Принцип элементарный: собирается стандартный корпус паяльника, только без стекловолоконной ткани, нихромовой нити. Голое жало или кожух с ним помещается внутрь индукционной катушки. Пользователь уже смотрит сам, как разместить последний элемент компактно на ручке: это возможно, так как медь пластичная, а балласт небольшой.
Можно было бы взять инвертор от сварочного аппарата, но он слишком сильный. Если же такое маломощное устройство есть или создано самостоятельно, то процесс предельно прост:
- Собирается нагревательная часть: ручка+кожух (можно и без него)+жало. Стекловолоконной ткани, нихромовой проволоки не потребуется.
- Витки медной проволоки (индукционная катушка) наматываются на описанную выше часть.
Индукционный нагрев чрезвычайно интенсивный, простой самодельный прибор может раскалить за несколько секунд металлический стержень не только дол красного, но и до белого цвета, причем без непосредственного контакта последнего с витками. Создание самодельного инвертора — вопрос, по которому есть отдельные статьи.
