Не горит подсветка салона ваз 2114

Не работает свет в салоне ВАЗ-2115: возможные причины

Освещение в ВАЗ-2115 – одна из важнейших составляющих комфортного передвижения на автомобиле в темное время суток. Если не работает свет в салоне, водитель сталкивается с массой неудобств.

Излучаемый уличными фонарями свет не поможет отыскать нужный предмет в бардачке, поэтому, водителю лучше всего заранее побеспокоиться о том, чтобы все лампочки и другие составляющие электрооборудования авто работали стабильно и надёжно. Но, что делать в ситуации, если осветительные приборы в салоне ВАЗ-2115 по каким-либо причинам отказываются выполнять свои обязанности?

Основные причины отсутствия освещения в салоне

Внутри ВАЗ-2115 зачастую производителем устанавливается один плафон, расположенный прямо на потолке, и лампы индивидуального характера. Крепится он с помощью крепежных элементов, его срабатывание происходит во время открывания дверей. Такой принцип действия осветительного прибора водителям знаком еще со времен «классики». Также плафон можно включать и выключать вручную с помощью расположенного на его корпусе переключателя.

Плафон и другие осветительные приборы — часть электрической системы, поэтому, в случае возникновения каких-либо неисправностей со светом, начинать искать проблему следует со схемы электроузлов. Большинство водителей предпочитают отдавать свой автомобиль на ремонт электротехнику, но, подобную неприятность можно устранить самостоятельно. Для этого необходимо вооружиться минимальным набором инструментов и самой схемой.

Основными причинами отсутствия освещения внутри автомобиля являются:

  • Перегоревшие лампочки;
  • Поломка внутри плафона;
  • Проблема с реле или предохранителем;
  • Пробои в проводке.

Когда причина, из-за которой осветительные приборы перестали правильно функционировать, определена, можно смело переходить к самостоятельному устранению поломки. Как правило, подобная работа не вызывает особых сложностей у начинающих водителей. Всё, что нужно – элементарные познания в принципе работы автомобильного электрооборудования.

Починка света в ВАЗ-2115

На первом этапе необходимо убедиться в работоспособности лампочек. Часто водитель отправляется в самые настоящие дебри, отыскивая поломку, когда та, находится на самой поверхности. С помощью отвертки откручиваются крепежные элементы крышки плафона, и демонтируется лампочка. Необходимо убедиться в наличии нити накаливания, либо же просто подсоединить элемент освещения к аккумуляторной батареи. Если лампочка загорелась – следует переходить к следующему этапу поиска проблемы.

Очень часто в автомобилях семейства ВАЗ отсутствует свет из-за поломки самого плафона. Нередки случаи, когда контакты внутри элемента плавились, следствием чего происходило замыкание. С помощью отвертки плафон легко изымается. Проверить его на работоспособность возможно с помощью прозвона контактов. Также рекомендуется провести тщательную визуальную диагностику, которая очень часто дает ответы на все волнующие водителя вопросы.

Следствием короткого замыкания становится поломка реле или предохранителя. Вышедшие из строя элементы достаточно заменить новыми экземплярами, после чего свет в салоне ВАЗ-2115 вновь загорится. Пробои, возникающие в электрической проводке автомобиля, пожалуй, самая неприятная и устрашающая для водителей неисправность. Навык и опыт обращения с этой системой автомобиля есть не у многих. Поэтому, если причина отсутствия света кроется именно в проводке, лучше всего отдать своего «железного коня» в опытные руки электрика. Сложность обращения с проводкой связана с тем, что диагностические операции подразумевают под собой прозвон проводов от питания к плафону или кнопке.

Не работает дворовое освещение

Очень часто фонари уличного освещения во дворах отсутствуют, либо в них перегорают лампы в результате на улице наступает темнота, увеличивается травмоопасность, повышается количество краж, происходят прочие неблагоприятные последствия.

Вопросы освещения улиц находятся под контролем государственных или муниципальных органов власти, которые, в свою очередь, привлекают на договорной основе организации, обслуживающие технические объекты, обеспечивающие освещение улиц.

Жители любого населённого пункта имеют право знать, как расходуется бюджет, выделенный на содержание улиц, влиять на выбор подрядных организаций, привлекаемых к обеспечению освещения улиц, в том числе через депутатов.

Необходимо обратиться в письменной форме в местный орган исполнительной власти и в обращении поставить следующие вопросы:

  1. В чьём ведении находится обслуживание освещения данной территории?
  2. Кто является заказчиком по договору обслуживания освещения?
  3. Какая организация обеспечивает освещение в конкретном месте?

А также изложить просьбу — принять меры по восстановлению надлежащего освещения на такой-то улице.

Узнав, какая организация обслуживает данную улицу и кто является заказчиком по договору обслуживания технического оборудования, обеспечивающего освещённость на данной улице, можно составить жалобу в обе организации с соответ­ствующими просьбами.

И в случае отсутствия результата направить жалобу в вышестоящий орган исполнительной власти.

Если территория на которой размещены фонари внутридворового освещения придомовая, то за её освещение, за содержание и ремонт установленных на данной территории светильников отвечает управляющая домом организация.

Какие существуют законные способы защиты прав в данной ситуации?

За обеспечения освещения придомовой территории двора отвечает управляющая компания, поэтому в случае, если освещение в Вашем дворе отсутствует необходимо документировать увиденные недостатки, путем составления в произвольной форме акта, подписанного с участием двух соседей, либо старшего по подъезду, либо председателя совета дома, с указанием адреса проживания и телефона, например, по следующему образцу:

«Мы нижеподписавшиеся, «___»___ 20 __ г. установили: у подъезда №__  в доме № ___ по улице ____________ не работают фонари освещения.

Дата, подпись».

Для большей наглядности лучше сделать несколько фотографий, распечатать на принтере и подписать составляющими акт лицами.

После этого необходимо оставить заявку в своей управляющей компании, сообщив о данной проблеме по телефону, (запишите входящий номер, кто принял и дату вашего обращения), а также рекомендуем направить заявление на руководителя управляющей компании о проведении проверки и устранении выявленных недочетов.

Сроки рассмотрения управляющей компанией заявления и принятия по нему конкретных мер составляют 7 рабочих дней (основание ст. 314 ГК РФ).

После подачи заявления представитель управляющей компании должен проверить факт предоставления услуг ненадлежащего качества, составить соответствующий акт и передать его Вам. Однако в случае уклонения управляющей компании от проведения проверки доказательством нарушения качества предоставляемых услуг и основанием для перерасчета размера платы является приложенный к заявлению акт составленный жильцами.

Починка света в ВАЗ-2115

На первом этапе необходимо убедиться в работоспособности лампочек. Часто водитель отправляется в самые настоящие дебри, отыскивая поломку, когда та, находится на самой поверхности. С помощью отвертки откручиваются крепежные элементы крышки плафона, и демонтируется лампочка.

Необходимо убедиться в наличии нити накаливания, либо же просто подсоединить элемент освещения к аккумуляторной батареи. Если лампочка загорелась – следует переходить к следующему этапу поиска проблемы.

Очень часто в автомобилях семейства ВАЗ отсутствует свет из-за поломки самого плафона. Нередки случаи, когда контакты внутри элемента плавились, следствием чего происходило замыкание. С помощью отвертки плафон легко изымается. Проверить его на работоспособность возможно с помощью прозвона контактов. Также рекомендуется провести тщательную визуальную диагностику, которая очень часто дает ответы на все волнующие водителя вопросы.

Следствием короткого замыкания становится поломка реле или предохранителя. Вышедшие из строя элементы достаточно заменить новыми экземплярами, после чего свет в салоне ВАЗ-2115 вновь загорится. Пробои, возникающие в электрической проводке автомобиля, пожалуй, самая неприятная и устрашающая для водителей неисправность. Навык и опыт обращения с этой системой автомобиля есть не у многих. Поэтому, если причина отсутствия света кроется именно в проводке, лучше всего отдать своего «железного коня» в опытные руки электрика. Сложность обращения с проводкой связана с тем, что диагностические операции подразумевают под собой прозвон проводов от питания к плафону или кнопке.

  • autovaz-2114.ru
  • www.drive2.ru
  • nadomkrat.ru
  • avtooverview.ru

Основные причины отсутствия освещения в салоне

Внутри ВАЗ-2115 зачастую производителем устанавливается один плафон, расположенный прямо на потолке, и лампы индивидуального характера. Крепится он с помощью крепежных элементов, его срабатывание происходит во время открывания дверей. Такой принцип действия осветительного прибора водителям знаком еще со времен «классики». Также плафон можно включать и выключать вручную с помощью расположенного на его корпусе переключателя.

Плафон и другие осветительные приборы – часть электрической системы, поэтому, в случае возникновения каких-либо неисправностей со светом, начинать искать проблему следует со схемы электроузлов. Большинство водителей предпочитают отдавать свой автомобиль на ремонт электротехнику, но, подобную неприятность можно устранить самостоятельно. Для этого необходимо вооружиться минимальным набором инструментов и самой схемой.

Основными причинами отсутствия освещения внутри автомобиля являются:

  • Перегоревшие лампочки;
  • Поломка внутри плафона;
  • Проблема с реле или предохранителем;
  • Пробои в проводке.

Когда причина, из-за которой осветительные приборы перестали правильно функционировать, определена, можно смело переходить к самостоятельному устранению поломки. Как правило, подобная работа не вызывает особых сложностей у начинающих водителей. Всё, что нужно – элементарные познания в принципе работы автомобильного электрооборудования.

Предохранитель

В цепи прибора освещения предусмотрены предохранители. Срабатывание плафона и подача напряжения на осветительную лампу происходит только в случае исправности предохранителя. В разные годы выпуска модели с завода на машину устанавливались два разных типа монтажных блоков. Отметим расположение предохранителя плафона на каждом из них. Для начала рассмотрим расположение предохранителя в монтажном блоке нового образца. Также этот элемент отвечает за работ стоп-сигнала.

В монтажном блоке старого образца этот элемент расположен немного иначе – он идет 7-ым по счету слева направо. Мощность элемента в этой версии блока составляет 10 Ампер. Помимо освещения салона, через этот элемент идет цепь на стоп-сигнал. Это может помочь при попытке диагностики неработающего плафона.

Если после замены сгоревшей детали не горит свет в салоне ВАЗ 2114 – причину стоит поискать в проводке и лампочке осветителя.

Схема электрооборудования автомобиля, которую необходимо изучить прежде, чем приступать к работе

Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.

Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов. Рассмотрим места, где может скрываться проблема:

  • Лампочка.
  • Плафон.
  • Предохранитель.
  • Проводка.

Чиним свет и знакомимся с электрикой

Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Лампочка

Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.

Плафон

Проблема может скрывать в плафоне

Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.

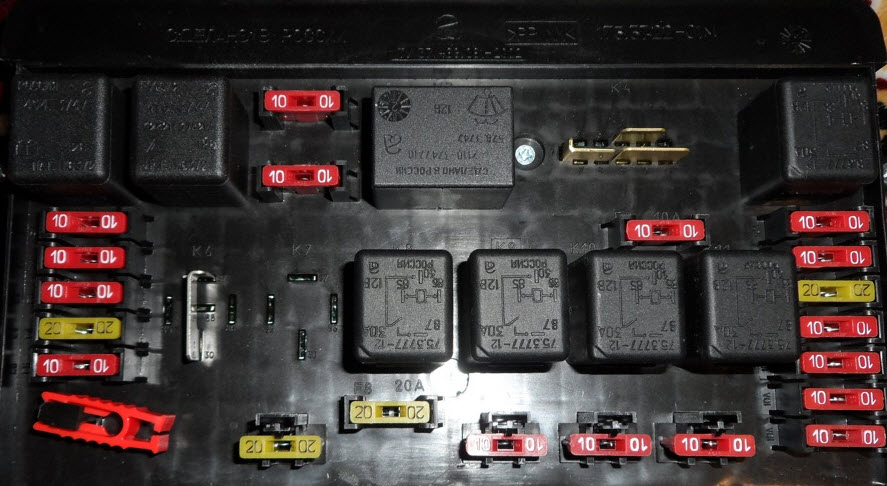

Предохранитель и реле на ВАЗ-2114

Замена предохраните может решить проблему

Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.

Реле подсветки салона отмечено стрелочкой. Нередко контакты подгорают и не дают включиться свету

Проводка

Обрыв проводки может послужить причиной неисправности

Электрическая проводка – ночной кошмар любого автолюбителя. Одним всё понятно, а вот для других – это «тёмный лес». Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке.

Функции и типы предохранителей

Защитный элемент предохраняет оборудование от поломок и сгорания во время перегрузок. При поступлении больших токов на оборудование, которое не рассчитано на них, или при коротком замыкании участок цепи под угрозой. Поэтому в цепь включаются предохранители, которые в случае угрозы разрываются и размыкают контакт.

Это достижимо благодаря уникальной конструкции элемента. Он защищен корпусом, который изготовлен из специального стекла либо сверхпрочной керамики. Внутрь встроены контакты, рабочая нить и плавкий элемент. Контакты предназначены для соединения с цепью. Плавкий элемент, изготовленный из проводника или сплава токоведущих металлов, расплавляется при прохождении через него сверхнормативного тока. При мгновенном разрыве цепи образуется электрическая дуга, которая несёт в себе опасность искры. Для того чтобы гасить дугу, в предохранитель вмонтирована нить.

По величине вольтажа и ампеража выделяют несколько типов предохранителей. Элемент характеризуется двумя величинами силы тока: номинальным током вставки и номинальным током корпуса, достаточным для разрушения предохранителя. В ВАЗ 2114 применяются низковольтные быстродействующие защитные элементы.

В зависимости от цели применения выделяют два типа маркировки предохранителей: g и a. Первый способен выдерживать превышение номинального тока в течение долгого времени. Это необходимо для запуска электродвигателей. Такой тип защитных элементов может уберечь как от перегрузки, так и от короткого замыкания. Второй класс защитных устройств предназначен только для защиты от короткого замыкания и больших токов.

В зависимости от того, на какой ток рассчитан защитный элемент, принято обозначать ЗЭ разными цветами, это помогает быстрее ориентироваться при поиске неисправностей электросхем.

Голубые устройства размыкают цепь при превышении 15 А, желтые — 20, а белые — 25. Самый мощный предохранитель — зелёный. Он рассчитан на 30 А.

Не горит свет в салоне — как найти неисправность

Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Лампочка

Первое, что необходимо проверить – это лампа освещения, поскольку именно её перегорание могу стать причинно того, что пропал свет в салоне автомобиля.

https://youtube.com/watch?v=CE-pvBBTaJo

Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.

Плафон

Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.

Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.

Выводы

Причин неисправности света салона в ВАЗ-2114 мало и каждый начинающий автолюбитель сможет определить причину неисправности. Стоит помнить, если автолюбитель не уверен, что сможет разобраться с проблемой, то лучше всего обратиться в автосервис.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Если вы заметили, что свет в салоне ваз 2114 перестал включаться, то поиски неисправности следует начать с предохранителя. Сделать это очень просто по той причине, что расположенный в общем блоке предохранитель плафона одновременно является и предохранителем стоп-сигнала. Если свет в салоне перестал гореть, и стоп-сигнал заодно с ним, то следует выполнить замену предохранителя. Если же стоп-сигнал работает, то поиски следует продолжить.

Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок

В случае неисправности лампу нужно просто заменить на аналогичную.

В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра (либо тестера). Если тока нет, то придется поочередно прозванивать всю цепь и, в случае обнаружения обрыва, выполнять замену проводки. Эта операция несложная, но может занять изрядное количество времени.

Именно по этой причине прозвонку цепи можно начинать не от плафона, а с проверки концевиков. Как сообщают многие владельцы 2114, очень часто проблема кроется именно в них. В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту.

В монтажном блоке нередко перегорает предохранитель вентилятора охлаждения, а также предохранитель прикуривателя на ВАЗ 2114. Прикуриватель на этой ВАЗовской модели часто сам по себе коротит, можно назвать этот момент заводской недоработкой. Другая причина перегорания – установка в гнездо прикуривателя различных устройств большей мощности, например, компрессор для подкачки шин.

На плавкую вставку (20А) вентилятора охлаждения нагружен еще и звуковой сигнал, поэтому определить перегоревший предохранитель F5 можно по отсутствию автомобильного гудка. Еще одна плавкая вставка, отвечающая за работу вентилятора, устанавливается в салоне автомобиля рядом с ЭБУ двигателя под приборной панелью.

Часто подгорают контакты и прогорают дорожки на монтажном блоке вследствие короткого замыкания в электрической цепи. При попадании влаги на разъемные колодки контакты окисляются. БП в модели ВАЗ 2114 считается довольно слабым элементом, и требует ремонта или замены. Следует отметить, что монтажный блок 2114 ремонтировать довольно проблематично, поэтому при возникновении неисправностей в нем следует задуматься о его замене.

Нередко на автомобилях ВАЗ 2113-2114-2115 отказывается нормально работать центральный замок, и многие водители не могут причину неисправности. Все дело в том, что в электрической цепи машины очень хитро установлен предохранитель центрального замка. В районе рулевой колонки на проводах есть два предохранителя в обойме, один из них отвечает на срабатывание ЦЗ (15А).

Следите за чистотой в монтажном блоке, всегда закрывайте защитную крышку!

ДОРАБОТКА СВЕТА В САЛОНЕ

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

  • Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
  • Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
  • Плавное гашение лампы, выключение происходит в течение 10 секунд.

жуть какая.никогда подобного не встречал.ты поподробнее опиши,глядишь Николу Теслу переплюнешь своим открытием.

не знаю как на четырке,а у меня общее питание со стопаками.тож без лампочки ездил,на техосмотр приехал,а у меня стопаки не горят(просто пред заменить надо было) .вот и х.з. сколь я без них катал и как мне в *опу никто не в’ехал.

наподобии такой , только на картинке плата ровная , а у моей лампы эта плата «поломана» на три части . Центр светит прямо , а крайние светодиоды в разные стороны . Получается свет распространяется пол большим углом излучения

Где-то плохой контакт. Надо искать.

Не горит при открывании дверей — или вообще, даже когда вручную включаешь?

Когда нажимаю не горит

Описываю специально для тебя: беру мультиметр, переключаю в режим измерения напряжения прикладываю щупы к контактам плафона, показывает 12 вотльт.Переключаю мультиметр в режим измерения тока, подключаю последовательно, показывает ноль, лампа не горит. Теперь беги диссертацию пиши

Иди далее по проводке — ищи неконтакт.

ну да.и поселят меня между Наполеоном и . ну не знаю кто там еще в психушках преобладает.. что,прям ровно 12 вольт?это на заведенном ,или заглушенном авто?как ты включил при этом лампу?или от открытой двери шло? хотя о чем я. что там шло. ладно пусть спецы разберают.

Не надо диссертации писать . Закон Ома всего лишь .

У мультиметра очень большое входное сопротивление ( по русски — он мало берет тока ) . Поэтому , даже при большом омическом сопротивлении проводки ( плохой контакт ) — показывать будет 12 вольт .

Теперь ты включил нагрузку ( лампу ) — замкнул цепь . У лампы сопротивление намного меньше , чем сопротивление плохого контакта . Поэтому , основное падение напряжения при этом оказывается как раз на месте плохого контакта . Лампе же остается чуть чуть . Ток там конечно не ноль , а мизерный ( нужно переключиться предел измерения мультиметра ) . Да и если при включенной лампе замерить на ней напряжение — там тоже что то будет ( допустим , 0,1 Вольт )

Не надо диссертации писать . Закон Ома всего лишь .

У мультиметра очень большое входное сопротивление ( по русски — он мало берет тока ) . Поэтому , даже при большом омическом сопротивлении проводки ( плохой контакт ) — показывать будет 12 вольт .

Теперь ты включил нагрузку ( лампу ) — замкнул цепь . У лампы сопротивление намного меньше , чем сопротивление плохого контакта . Поэтому , основное падение напряжения при этом оказывается как раз на месте плохого контакта . Лампе же остается чуть чуть . Ток там конечно не ноль , а мизерный ( нужно переключиться предел измерения мультиметра ) . Да и если при включенной лампе замерить на ней напряжение — там тоже что то будет ( допустим , 0,1 Вольт )

Вот не лень было все расписывать? ))

Замена предохранителя ВАЗ 2114

Для начала определяем, какой прибор неисправен и где находится его предохранитель. При дальнейшем поиске и устранения неисправности надо отсоединить клемму «—» аккумулятора. Откройте капот, снимите крышку монтажного блока ВАЗ 2114, возьмите пинцет и вытяните предохранитель, который предположительно перегорел. Не используйте металлическую отвертку или другие инструменты для работы с предохранителями.

https://youtube.com/watch?v=tTOZoJzEuHg

Существуют внешние признаки, по которым визуально можно определить, сгорел или нет. Но самая надежная проверка — при помощи тестера. Выставляем мультиметр в режим прозвонки и прикладывает щупы к контактам ЗЭ. Если изделие исправно, то тестер покажет сопротивление 0 и издаст звуковой сигнал.

Если плавкий элемент разрушен, предохранитель подлежит замене. Стоимость изделия варьируется в пределах 150–350 рублей, в зависимости от типа.

  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • ВАЗ 2110 Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг

ВАЗ 2114
Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора
Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

Замена предохранителей делается элементарно:

  1. Открывается капот;
  2. Снимается крышка БП;
  3. Руками или пинцетом вытаскивается старый предохранитель;
  4. Устанавливается новая вставка, блок закрывается крышкой.

При смене вставки следует найти причину ее перегорания, потому что просто так она обычно не сгорает. Если в электрической цепи есть короткое замыкание, велика вероятность, что плавкие вставки так и будут перегорать.

Проверка работоспособности предохранителя производится очень просто. Вставку можно проверить так:

  1. Аккуратно отщелкнуть крышку БП, вытащить предохранитель и осмотреть его на свету. Если проволока имеет разрыв, значит, предохранитель перегорел,
  2. Если разрыв незаметен, нужно замерить между контактами сопротивление вставки, здесь необходим омметр или мультиметр. Отсутствие сопротивления говорит об ее исправности;
  3. Также можно замерить напряжение на обоих контактах предохранителя, когда он вставлен в БП. Если на вход напряжение приходит, а на выходе оно пропадает, значит, вставка перегорела.

Снять блок предохранителей на ВАЗ 2114 тоже несложно. Для этого понадобится только ключ на 10 и руки:

  1. Снимаем крышку БП, так будет легче добраться к гайкам крепления;

Отворачиваем гайки

Приподнимаем блок и отсоединяем 9-контактный штекер;
Отсоединяем все провода от БП и демонтируем его.

Без проблем снимаем блок

Установку нового монтажного блока производим в обратном порядке. Единственная сложность – провода подключения относительно короткие, и вставлять штекеры на место не очень удобно. Но при определенной сноровке все должно получиться.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

  1. Плафон освещения салона;
  2. Лампы индивидуального света;
  3. Подсветка приборов на панели управления;
  4. Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

Почему нет света в салоне ВАЗ 2114: секреты электрика

Система электрооборудования автомобиля ВАЗ 2114 включает в себя целый спектр различных световых приборов.

Хорошо, когда светло в салоне

Условно их можно разделить на такие группы:

Головной свет;

Задние фонари;

Освещение в салоне.

Чтобы водителю было проще ориентироваться на дороге в темное время суток спереди автомобиля в блоке фар установлены галогенные лампы ближнего и дальнего света. В один блок с ними также установлены и лампы поворотников, чтобы при ремонте машины можно было снимать весь блок. Сзади стоит по одному блоку с каждой стороны, которые включают в себя стоп-сигналы, лампы поворотов и лампы заднего хода.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

  1. Плафон освещения салона;
  2. Лампы индивидуального света;
  3. Подсветка приборов на панели управления;
  4. Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

НЕ РАБОТАЕТ ПОДСВЕТКА

В случаях, когда не горит свет в салоне ВАЗ 2114 водители, которые не разбираются в электрооборудовании машины и его ремонте сразу же начинают лезть в интернет и пытаться найти там какой-нибудь совет или решение проблемы. Но, как бы странно это не было, освещение салона ВАЗ 2114 можно починить и самостоятельно, нужно только минимум инструментов для этого и подробный план действий, который мы сегодня и разберем.

НАЧАЛЬНАЯ ПРОВЕРКА

Начинать ремонт лучше с проверки работоспособности конкретной лампы – возможно, просто сгорела лампочка и ее нужно будет просто заменить. Если же не гаснет свет в салоне ВАЗ 2114 или наоборот не включается при открытии дверей, то нужно проверять концевики дверей на работоспособность, нужно посмотреть в порядке ли контакты, если они окислились, то лучше зачистить и протереть спиртом.

Также существуют определенные нюансы, если стоят светодиоды. Обычно водители предпочитают как можно быстрее заменять обычные лампы на светодиоды, это связано с такими факторами:

  • Экономичность;
  • Более длительный срок службы;
  • Яркость света гораздо выше при низких затратах.

Так что нужно проверить плюс и минус и если что, то перевернуть лампочку в другую сторону и посмотреть загорится ли она после этого. В любом случае лучше переделать плафон индивидуального освещения ВАЗ 2114 под светодиодные лампы, чтобы от него было больше яркости.

Также на всех лампочках нужно проверить напряжение на контактах и узнать поступает ли туда ток. Если его нет, то придется искать обрыв провода где-то в проводке. Это будет требовать разбора определенных деталей машины, но от этого никуда не денешься – если уже не работает освещение салона ВАЗ 2114, то нужно чинить

Самое большое внимание все-таки нужно уделить концевикам, часто проблема в нарушении цепи заключается именно в них, там легко может оборваться провод, а вы этого даже не заметите

ДОРАБОТКА СВЕТА В САЛОНЕ

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

  • Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
  • Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
  • Плавное гашение лампы, выключение происходит в течение 10 секунд.

МОНТАЖ НОВОГО ОБОРУДОВАНИЯ

Теперь разберемся как установить светодиодный плафон на автомобиль, для этого нам обязательно понадобиться схема освещения салона ВАЗ 2114. Делается это в такой последовательности:

  1. Снимаем плафон;
  2. Откручиваем основу корпуса;
  3. Подсоединяем новый плафон;
  4. Прикручиваем светодиодный плафон на место.

Монтаж нового оборудования

Теперь разберемся как установить светодиодный плафон на автомобиль, для этого нам обязательно понадобиться схема освещения салона ВАЗ 2114.

Делается это в такой последовательности:

  1. Снимаем плафон;
  2. Откручиваем основу корпуса;
  3. Подсоединяем новый плафон;
  4. Прикручиваем светодиодный плафон на место.

Сперва нам нужно снять родной плафон и отсоединить провода от него, все контакты, тоже нужно снять рассеиватель. Корпус к обшивке крыши прикручивается четырьмя саморезами, они просто выкручиваются и корпус вынимается. Далее, нужно взять новый корпус и присоединить все штекеры в соответствии со схемой к контактам, которые идут на аккумулятор. Новый корпус прикручивается точно так же на те же четыре самореза, а рассеиватель на защелках вставляется на место.
