Как настроить тюнер спутниковой антенны самостоятельно

Как настроить телегид на «Триколор ТВ»: несколько причин и советов

Бывает, что телегид перестаёт работать на некоторых (или даже на всех) каналах. Это не только неудобно для пользователя, но и может привести к сбою в работе приёмника или его полному выходу из строя, а значит, проблему нужно исправлять. Причин может быть несколько. Такое случается при неправильной установке времени на самом приёмнике, возникновении сбоев в работе самого оборудования или устаревшей прошивке. Как обычно, начинать нужно с самого простого – устанавливаем правильное время, дату и перезагружаем приёмник. Если это не помогло, сбрасываем настройки до заводских и вводим параметры заново. Если же и это не помогает, пробуем обновить ПО, возможно, вышло обновление. Как выполнить третий вариант, мы сейчас и поговорим.

Способы просмотра спутникового вещания без установки тарелки

Раньше спутниковое телевидение транслировалось только через спутниковую тарелку. К недостаткам применения тарелки относят их немалую стоимость, привязку к месту установки, необходимость обращения в сервисные центры для установки и настройки. Сегодня технологии в сфере телекоммуникации дают возможность абонентам смотреть спутниковые каналы без использования параболических антенн.

Возможные варианты:

  • Кабельное телевидение – нужно подключить свой телевизор к сети провайдера. Недостатком является прокладка кабеля по всему дому или квартире, смотреть кабельное телевидение можно будет только в этом месте.
  • Использование специального цифрового стандарта DVB-T2 – сигнал получается не со спутника, а с ретрансляторов, которые находятся на земле. Качество транслируемого вещания отличное, при необходимости можно использовать обычную комнатную антенну.
  • Смотреть любимые каналы можно через интернет, подключив специальные приставки, например, «WiFi Media HD». С ней будут доступны большое количество каналов различного жанра и тематики, доступ к киноархиву и фильмотеке.
  • Смотреть любимые телепередачи можно через свой компьютер при помощи различных сервисов, которые обеспечивают доступ к различным телеканалам. Необходим только и обновленное программное обеспечение на компьютере.

Всем, кто не желает устанавливать спутниковую тарелку, желает смотреть телевидение за городом или на даче, может подходить любой из предложенных вариантов.

Подключение приемника

Этапы соединения кабеля и конвектора

  1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
  2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
  3. За разъемом оставить конец жилы размером 2 мм.
  4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
  5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

  • при помощи высокочастотного (ВЧ) антенного кабеля;
  • при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал. Зеркало тарелки должно быть направлено максимально вверх

При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

https://youtube.com/watch?v=-uIUi0qot_4

Поиск каналов

Регистрация подразумевает, что компания ТриколорТВ отправляет на ваш ресивер список кодов, с помощью которых оборудование в дальнейшем будет интерпретировать сигнал от спутника как «свой». Эта процедура невидима для пользователя, хотя ее повторную инициацию можно произвести самостоятельно через личный кабинет абонента.

Сам же поиск каналов можно производить после. Для этого:

  1. Зайдите в Меню через пульт управления ресивером.
  2. Нажмите пункт «Настройки» или «Приложения» (зависит от модели оборудования).
  3. Найдите и нажмите опцию «Поиск каналов».
  4. Когда калибровка завершится, сохраните все найденное.

Вот и все. После всех этих простых процедур, телевидение ТриколорТВ должно заработать у вас дома.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Как настроить телевизор

Вся настройка телевизора заключается только в выборе текущего видеовыхода (в зависимости от того, через какой порт ресивер подключается к ТВ). В большинстве моделей это выполняется с помощью пульта дистанционного управления. Достаточно нажать несколько раз кнопку TV или SOURCE, пока на экране не отобразится меню тюнера (его предварительно необходимо включить в сеть и нажать кнопку «Power» на самом устройстве).

Каналы находятся с помощью автоматического поиска. Если ресивер включен впервые, то, как правило, он сразу же выдаёт запрос на проведение полного сканирования. Иной вариант — самостоятельная прошивка плейлиста в память устройства. Но без соответствующего опыта это делать не следует. Более того, во многих тюнерах для этого используется сервисный порт RS-232 (такой сейчас далеко не на каждой материнской плате ПК можно найти).

Если используется телевизор с интегрированным спутниковым тюнером (стандарт DVB-S2), то внешний использовать не нужно. В этом случае антенный разъём подключается непосредственно ко входу LNB IN. Поиск каналов, соответственно, выполняется через стандартное ТВ-меню.

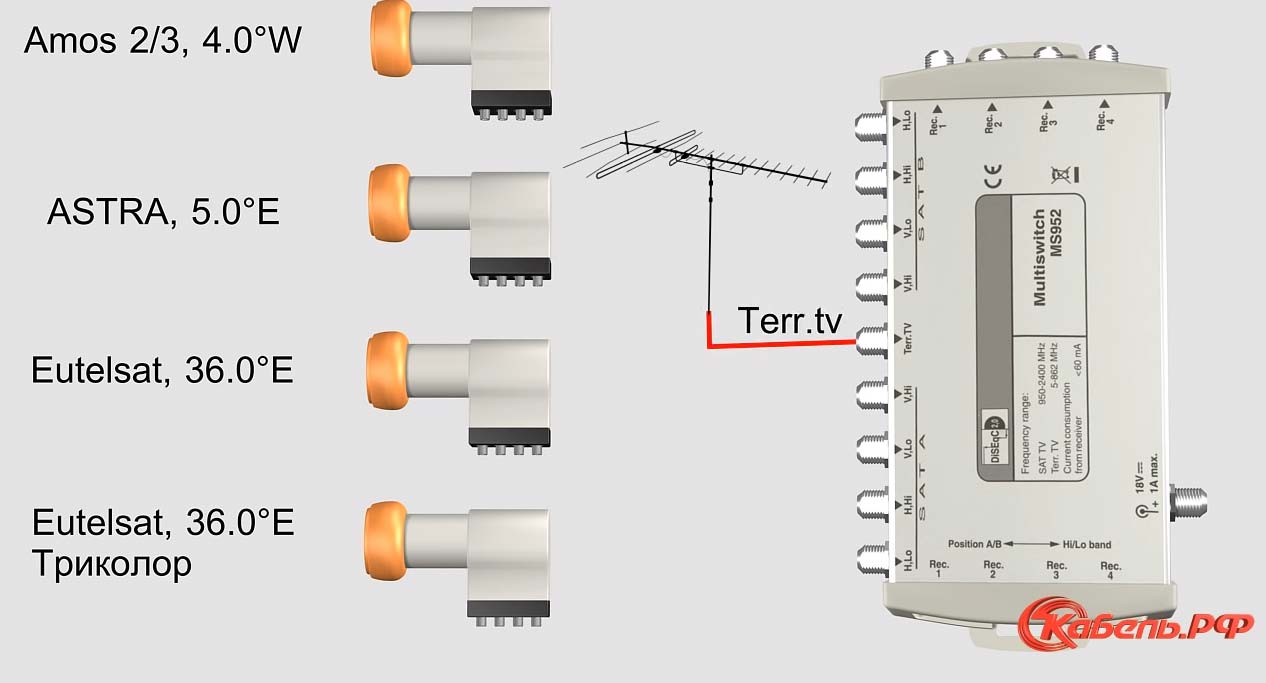

Если необходимо подключить спутниковое ТВ к нескольким телевизорам, то для каждого из них необходимо свой тюнер. А вот «раздвоение» сигнала достигается за счёт установки так называемого «сплиттера» (визуально похож на дисек).

https://youtube.com/watch?v=jaWKtH3Y6W0

Регулировка антенны

Регулировка должна осуществлять при хорошей погоде (отсутствие снегопада, дождя, плотной облачности). Этап подразумевает создание определенного положения оборудования для четкости трансляции. Они зависят от угла места и угла азимута. Чтобы вычислить угол места, следует провести горизонтальную линию от установленной тарелки в направлении спутника и измерить величину угла, образованного этой линией и линией приема сигнала (вертикальный угол, образуемый при повороте зеркало вверх-вниз).

Азимут – это угол горизонтальной плоскости между направляющей линией на север и направляющей линией от тарелки к спутнику (горизонтальный угол, соответствующий вращению тарелки влево-вправо).

Существует таблица, где указаны угол места и азимута для разных городов. Если тарелка устанавливается не в городе, то нужно ориентироваться на рядом расположенный город.

Азимут для разных городов.

Угол азимута выставляется компасом. Для определения угла места можно воспользоваться транспортиром и отвесом. Отвес располагается на нулевой точке транспортира и служит условной линией горизонта. По шкале транспортира откладывается требуемый размер угла.

Разные изготовители конструируют антенну под различным углом наклона. Продукция компании «Супрал» характеризуется точным вертикальным положением антенны под углом 26,5°. При расположении оборудования с таким углом в Москве или Калининграде не требуется менять угол места. Для других городов нужно будет наклонить вперед или назад конструкцию, чтобы угол соответствовал необходимой величине.

Особенности настройки

Для самостоятельной настройки спутникового сигнала потребуется терпение и некоторая изобретательность.

Профессиональные установщики для первичной настройки сигнала используют сложное и дорогостоящее оборудование. Нам оно ни к чему: возьмем на вооружение изобретательность и находчивость. Для этого нам понадобится протянуть к антенне удлинитель, взять с собой на крышу ресивер и небольшой кухонный телевизор с возможностью подключения DVD. Подняв все эти приборы на крышу, нужно взять отрезок кабеля подходящей длины, чтобы хватало от головки антенны до тюнера. На оба конца кабеля накручиваются F-коннекторы. Один коннектор подключается к первой головке, а второй конец кабеля – к ресиверу.

Дальнейшие манипуляции заключаются в следующем:

Тюнер подключается к телевизору при помощи стандартного кабеля с «тюльпанами»;
После этого включается телевизор и тюнер

Нужно зайти в меню настройки ресивера, раздел поиск каналов;
Из предложенного списка спутников, выбирается тот, на который нужно настроить головку;
Теперь нужно выбрать канал, по которому будет настраиваться мощность сигнала;
Затем через меню Info транспондера открывается окно настройки с несколькими бегунками (зависит от модели тюнера).
Важно настроить шкалу «качество сигнала» таким образом, чтобы она была максимально заполнена. Для этого нужно аккуратно, буквально по миллиметру, перемещать зеркало антенны, пока не появится хотя бы слабый сигнал

«Поймав» сигнал, тарелку нужно жестко зафиксировать не затянутыми ранее болтами на кронштейнах;
После этого нужно добиться максимального уровня сигнала, поворачивая конвектор в креплении, после чего он окончательно фиксируется винтами.

Настроив одну головку, можно немного передохнуть: часть ответственной работы по настройке своими руками сделана. Но слишком расслабляться тоже не стоит – нужно настроить еще два дополнительных конвектора.

Для продолжения настройки сигнала, временный провод с настроенной головки переключаем на другой конвектор. Также нужно в настройках тюнера выбрать соответствующий спутник и включить панель Info любого канала. Теперь настройка осуществляется немного проще: поскольку тарелка уже зафиксирована, то «ловить» сигнал нужно только вращением головки и перемещением мультифида. Манипуляции нужно производить аккуратно, чтобы не зацепить уже настроенный конвектор.

Настройки сигнала третьей головки производятся в полном соответствии с регулировкой второго конвектора.

Этапы настройки тарелки на спутник

Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.

Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.

СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.

Пользоваться программой предельно просто:

  • запустить exe-файл (скачанный с официального сайта);
  • в поле «Site Location» ввести свои текущие координаты;
  • в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.

Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.

Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).

https://youtube.com/watch?v=jeUu1hhavL4

А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.

Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.

В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!

И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).

Алгоритм

Процедура настройки простая, хотя и состоит из определенного количества этапов и требует расходных материалов и некоторых инструментов.

В комплект нужного для настройки ТриколорТВ оборудования, как правило, входят три вещи – тарелка, приемник и антенна. Также, необходимо запастись кабелями для всего этого и вооружиться монтажными инструментами, чтобы все установить быстро и безопасно.

Общий алгоритм выглядит так:

  1. Вы приобретаете комплект тарелки+ресивера от ТриколорТВ.
  2. Оказавшись дома, вы закрепляете тарелку у себя за окнами квартиры/дома.
  3. Проводите нужные кабеля от тарелки до ресивера, и от ресивера до телевизора.
  4. Настраиваете через ПО приемника уровень сигнала.
  5. Регистрируетесь как пользователь ТриколорТВ.
  6. Проводите поиск каналов и оставляете оборудование «калиброваться».

Необходимое оборудование

Для передачи сигнала спутникового телевидения от «МТС» обычно нужны спутниковая антенна с кронштейном, кабель, конвертер, САМ-модуль, SMART-карта и ресивер. Есть несколько комплектаций в зависимости от наличия отдельных компонентов.

Таблица: варианты комплектов для подключения спутникового ТВ и интернета

Название комплекта Комплектация
Малый комплект с приставкой — HD-приставка; — SMART-карта
Малый комплект с модулем — САМ-модуль; — SMART-карта
Большой комплект с приставкой — HD-приставка; — SMART-карта; — антенна; — конвертер; — крепёж; — 2F-разъёма; — кабель
Большой комплект с модулем — САМ-модуль; — SMART-карта; — антенна; — конвертер; — 2F-разъёма; — кабель

Комплект без приставки подойдёт пользователям современных цифровых телевизоров, оснащённых DVB-S2 приёмником со встроенным CI+ разъёмом. Такие приёмники обычно входят в комплект телевизоров, выпущенных после 2012 года. Однако не все CI+ разъёмы поддерживают стандарты телевещания DVB-S2, поэтому лучше проконсультироваться со специалистом.

HD-приставка

HD-приставка (ресивер спутникового телевидения) преобразует цифровой сигнал, полученный от спутниковой антенны. Благодаря приставке на телевизор выводится картинка высокого качества. Кроме того, у ресивера есть много дополнительных функций: таймшифт, запись на диск, родительский контроль.

Внешний вид приставки может различаться в зависимости от модели и оператора

САМ-модуль и SMART-карта

CAM-модуль — устройство, в которое вставляется SMART-карта. Модуль может работать самостоятельно без HD-приставки; при этом он гораздо удобнее в обращении, потому что его достаточно установить в специальный разъём телевизора. CAM-модуль не способен обеспечить дополнительные функции, которыми обладает HD-приставка. SMART-карта необходима для активации спутникового интернета и ТВ от «МТС».

САМ-модули и SMART-карты от «МТС» выполнены в корпоративных цветах компании

Конвертер

Устанавливается как неотъемлемая часть спутниковой антенны. Вместе они принимают спутниковый сигнал и затем передают его на HD-приставку. Именно конвертер — главный инструмент приёма-передачи сигнала, а спутниковая антенна — это всего лишь зеркало, концентрирующее цифровой сигнал в точке расположения конвертера.

Основные функции конвертера:

  • приём цифрового сигнала от спутниковой антенны с последующим усилением (первоначальный цифровой сигнал, отражённый спутниковой антенной, относительно слаб для передачи на HD-приставку);
  • преобразование цифрового сигнала в необходимую частоту;
  • передача стабильного сигнала на ресивер.

Конвертер всегда расположен на другом конце кронштейна

Спутниковая антенна

Видов антенн очень много. Они могут быть изготовлены из стали, алюминия, пластика, производиться в различных формах. Какую антенну выбрать?

Офсетные и прямофокусные

Главное отличие — место, где фокусируется луч принимаемого цифрового сигнала. У прямофокусных антенн этот луч направлен перпендикулярно вверх, прямо на спутник. У офсетной антенны фокусированный луч смещён в сторону. Для некоторых климатических зон такое расположение луча наиболее удобно, потому что внутри антенны не будет собираться снег или дождевая вода. Кроме того, для офсетной антенны проще найти поверхность для фиксации.

Цельные и перфорированные

Перфорация — множество маленьких дырочек. Преимущество перфорированной антенны в меньшем весе и цельной парусности. Это облегчает её установку, когда невозможно повесить жёсткое крепление.

Перфорированную спутниковую антенну можно без труда закрепить даже на деревянных опорах частного дома

Алюминиевые и стальные

Спутниковая антенна может быть изготовлена из любого радиоотражаемого материала. Низкобюджетный вариант — сталь, оптимальный — алюминий. Такие антенны лучше по большинству технических критериев: вес, качество, стойкость, приём цифрового сигнала.

Параболические и тороидальные

Параболическая антенна — стандарт приёма спутникового интернета и телевидения. Тороидальные спутниковые антенны могут подключать сразу несколько конвертеров для приёма цифровых сигналов с двух, трёх и более спутников одновременно.

Такая тороидальная антенна заменит несколько обычных параболических антенн

Поворотные антенны

Поворотные антенны укомплектованы специальным поворотным механизмом и способны принимать цифровой сигнал сразу с нескольких спутников. При переключении канала на спутниковую антенну подаётся команда о перемещении на тот спутник, с которого вещается выбранный телеканал.

Необходимое оборудование

Комплект оборудования от МТС для установки спутникового ТВ следующий:

  • антенна;
  • Cam-модуль или приставка;
  • конвертер;
  • кронштейн;
  • 2 °F-разъема;
  • кабель коаксиальный;
  • набор отверток и ключей.

В дополнение может понадобиться штекер, а также в случае подключения двух телевизоров – делитель.

https://youtube.com/watch?v=NktkPmV7fjo

Настройка ресивера

Для того чтобы настройка телевизоров спутникового телевидения МТС прошла успешно, необходимо настроить ресивер. Подключение ТВ приставки требует присоединения антенного кабеля с помощью кабеля HDMI в разъем телевизора. Чтобы полностью завершить настройку спутникового телевидения и подключить ресивер, нужно выполнить такие действия:

  1. Вставить SIM-карту в предназначенный для этого разъем.
  2. Включить приставку и ожидать окончания анализа оборудования и инициализации сигнала 3G.
  3. Авторизовать устройство с помощью способов, которые появятся на экране телевизора, обычно это звонок в колл-центр или отправка СМС, в некоторых случаях услуга будет проведена автоматически.
  4. Создать и сохранить профиль пользователя. На этом этапе в разделе «Уровень доступа» можно настроить возрастной порог и сменить пароль.
  5. Сканировать доступные каналы.

ТВ модуль

Для настройки модуля понадобятся следующие действия:

  1. Отключить от электросети телевизор.
  2. Подключить к нему антенный кабель через разъем с пометкой SATELLITE.
  3. Установить в CI порт ТВ модуль.
  4. Установить в ТВ модуль смарткарту, чтобы чип на ней смотрел в сторону изображения телевизора на наклейке.
  5. Включить в сеть телевизор.
  6. Перейти в режим просмотра спутникового ТВ от МТС, установить необходимые параметры.

Параметры настройки спутникового ТВ от МТС

Комплект «МТС ТВ» с использованием приставки STB Dune HD TV 251-S2 для просмотра спутникового телевидения не нуждается в дополнительных настройках каналов, все будет сделано автоматически. Ручные настройки понадобятся при использовании CAM модуля Verimatrix. При этом спутник должен иметь параметры 75.0E ABS 2 MTS TV, поляризация применяется вертикальная линейная, положение равняется 75° В.Д., тип модуля бывает DVB-S, DVB-S2, QPSK, 8PSK, скорость приравнивается к 43 или 45 Мсимв/сек, а FEC – 5/6, 2/3.

Ручная настройка каналов

Какие настройки надо для просмотра каналов? Ручные настройки нужны только для CAM-модуля. Для этого используют список диапазона частот и транспондеров.

Особенности подключения к спутниковому ТВ МТС

Спутник, благодаря которому осуществляется вещание каналов от МТС, имеет обширную территорию покрытия. Данный оператор охватывает территорию России на 90%. Главной особенностью провайдера является ориентированность на качество принимаемого сигнала и качество изображения, количество каналов отходит на второй план. Для некоторых каналов имеет несколько версий поясного времени. Например, если вы не успели посмотреть фильм или передачу в одно время, то по этому каналу вы сможете ее увидеть на этом канале, только в другом часовом поясе.

Регистрация в личном кабинете спутникового ТВ МТС

Личный кабинет на сайте МТС позволяет получить множество привилегий. Для регистрации нужно выбрать кнопку «Мой МТС», которая находится в правом верхнем углу сайта, а далее определиться с необходимым разделом спутникового ТВ. Для регистрации потребуется ввести номер договора и данные паспорта. Такие действия в дальнейшем дадут возможность управлять услугами, просматривать историю платежей, проводить настройки, просматривать текущий тарифный план и изменять его, оплачивать услугу, узнавать остаток трафика и другое.

https://youtube.com/watch?v=8HwTcUDC4fg

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки понадобятся такие инструменты.

– Удлинитель на три розетки.

– Дрель или перфоратор со сверлом нужного  диаметра   для крепления кронштейна анкерами или дюбелями.

– Ключи гаечные 13мм. и 10мм.(желательно два)

– Отвертка крестовидная.

– Молоток.

– Изоленту или пластиковые стяжки.

– Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

– К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны ) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

– Крепим кронштейн  к стенке и вешаем антенну что бы  она глядела на юг, юго-восток, можно подсмотреть  у соседа.

– Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) .  Еще на земле можно попробовать выловить  нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п. ) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам  настроить  проще . Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны.  Нажимаем кнопку info на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков – самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.

Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому  установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно присоединить F коннектор. Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

Важно в спутниковом ресивере подключить кабель к нужному выходу  LNB_IN

Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.

Плавно наклоняем антенну вверх – вниз, вправо – влево, в направлении – как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал – будет звук  и изображение, но это не главное. Засветятся шкалы , по них и будем ориентироваться.

Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit  и переключаем по другим каналам этого спутника, проверяем их уровень приема (info). Если все в норме, то можно затянуть болты крепления антенны,  а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении – мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.

Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info. Тоже двигаем не сильно прикрепленным конвертером вверх – вниз, вправо -влево до достижения нужного результата и затягиваем болты.

Комплект

Спутниковое телевидение включает следующее обязательное оборудование и устройства:

  1. Конвектор. Спутниковая головка, использующаяся для приема телевизионного сигнала, излучаемого со спутника.
  2. Тарелка. Рефлектор, необходимый для отражения и фокусирования рассеянного излучения на приемник.
  3. Провод. Для вывода изображения используется такой же коаксиальный кабель, как и при использовании эфирной антенны или кабельного ТВ.
  4. CAM-модуль. В него вставляется карта оплаты оператора для разблокировки платных программ вещания.
  5. Карта оплаты. Используется для просмотра платного контента.

Это минимальный набор оборудования, который потребуется для самостоятельной установки спутниковой антенны. При этом для вывода изображения должно использоваться устройство со встроенным тюнером DVB-S2.

В целом же, спутниковый комплект может включать и другие устройства:

  • Ресивер. У него двойное назначение. Во-первых, он выполняет расшифровку цифрового сигнала, транслируемого по стандарту S/S2. Во-вторых, приставка является носителем 1000 и более физических каналов, которые используются при просмотре контента нескольких операторов, т.к. у телевизора недостаточное число ТВК для всех программ вещания. Ниже также будет рассмотрено, как настроить тюнер спутниковой антенны самостоятельно.
  • Дисек. Он выводит сигналы с нескольких спутников на общий кабель для дальнейшей транспортировки. Исключением являются головки разных стандартов вещания, т.к. АТВ транслируется в привычном виде и изображение может выводиться напрямую, миную ресивер.

Спутниковая антенна как устройство включает только конвектор и тарелку. Последняя служит рефлектором для перенаправления рассеянного излучения любой интенсивности . Технически антенна может включать большое число головок разных операторов, но на практике встречается не более трех.

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:

для Astra 5.0E потребуется уже два кабеля. Порты для подключения:

для Eutelsat 36.0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:

для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

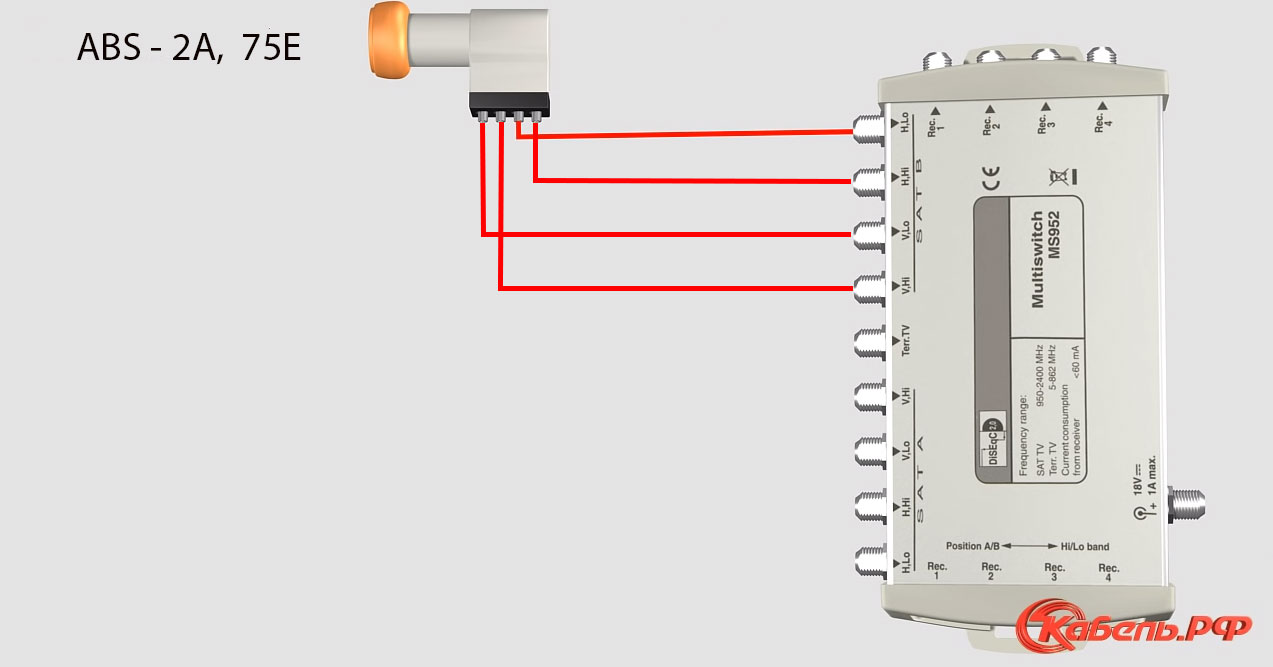

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Как отрегулировать тарелку Триколор ТВ?

Чем лучше и точнее будет отрегулирована тарелка, тем качественней получится изображение в телевизоре. Особенность регулировки зависит от угла и азимута места, где установлена антенна. Эти величины измеряются в градусах.

Сложность выбора азимута и угла в том, что в некоторых регионах она разнится. Чтобы узнать, какие величины нужны для отдельного региона, нужно зайти на сайт Триколор.

Если по каким-то причинам сбились каналы, или плохо показывают, необходимо вновь отрегулировать азимут и угол.

После установки необходимых величин на тарелке, нужно подсоединить кабель от антенны в телевизионный разъем. Включая телевизор, не нужно сразу настраивать каналы, необходимо просто проверить наличие сигнала от спутника.
