Методы измерения напряжения и тока
Чтобы измерить показатели напряжения и тока применяются следующие способы:
- Наиболее простой метод — подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
- Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
- Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке — как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
- Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.
https://youtube.com/watch?v=6sN4aT1JnRs
Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.
Откуда берется напряжение
Чтобы подать электричество в розетку, необходимо его как-то сгенерировать. Для выработки электроэнергии до сих пор в большинстве применяются технологии конца 19 века – электромагнитная индукция, преобразующая механическую энергию в электрическую. Проще говоря – генераторы. Различие генераторов лишь в том, каким образом подают механическую энергию. Раньше это были громоздкие паровые машины. Со временем добавились гидротурбины для проточной воды (гидроэлектростанции) , двигатели внутреннего сгорания, ядерные реакторы.
Принцип действия генератора основан на магнитной индукции. Вращательное движение генератора превращается в электрический ток. То есть можно сказать, что генератор – это тот же самый электродвигатель, но обратного действия. Если на электродвигатель подать напряжение, то он начнет вращаться. Генератор работает наоборот. Вращательное движение вала генератора превращается в электрический ток. Поэтому, чтобы вращать вал генератора, нам потребуется какая-либо энергия извне. Это может быть пар, который раскручивает турбину, а она в свою очередь раскручивает вал генератора
Принцип работы ТЭС
либо это может быть сила потока воды, которая с помощью гидротурбины раскручивает вал генератора, а он в свою очередь также вырабатывает электрический ток
Принцип работы ГЭС
Ну или это может быть даже ветряк
Ветряная электростанция
Короче говоря, принцип везде один и тот же.
Кстати, ядерный реактор не способен самостоятельно выработать энергию. По сути, атомная энергоустановка является тем же самым примитивным паровым котлом, где рабочим телом является обыкновенный пар. Да, нынче существуют иные способы генерации электричества, на вроде тех же самых солнечных элементов, бетагальванических и изотопных ядерных батарей, «мифических» токомаков. Однако, вышеперечисленный «хайтэк» имеет существенные ограничения – запредельная стоимость материалов ,монтажа и наладки, габариты и малый кпд. Потому, всерьёз рассматривать всё это в качестве полноценной электростанции большой мощности не стоит (по крайней мере в ближайшие пару десятков лет).
Устройство электрического щита
Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:
- Автоматический выключатель (автомат).
- Трёхфазный прибор учёта электроэнергии.
- Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
- Защитный проводник заземления соединяется с общей шиной заземления.
Один из вариантов подключения электрощитка Источник cdn.elec.ru
Важно! Представленный перечень приведён в порядке подключения кабеля с опоры ВЛЭП (воздушной линии электропередач)
Правила распределения
Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.
Схема распределения трёх фаз для энергоснабжения коттеджа Источник samelectrik.ru
Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.
Схема правильного подключения электрощита для загородного дома Источник samelectrik.ru
Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.
Какой двигатель можно подключать в “звезду-треугольник”, а какой нет?
Двигатели наша (и не наша) промышленность выпускает разные. Но наиболее ходовые у нас (большинство читателей подтвердит) – низковольтные, для работы в сетях 0,4 кВ 50 Гц. Мы будем рассматривать как раз такие асинхронники. Они в 99% бывают на 2 вида напряжения – 220/380
и380/660 В. Первое число – это “треугольник”, второе – “звезда”. Такое разделение идёт в основном от мощности, “граница” проходит примерно по 4 кВт.
Как видим, оба вида имеют вариант подключения 380 В. В первом случае для этого нужно собрать схему “звезда”, во втором – “треугольник”.
Подробнее рассмотрим работу на этих напряжениях.
220/380 В
Вариант с низкими напряжениями 220/380
можно подключать на 220 В только в однофазную сеть через фазосдвигающий конденсатор либо от однофазного преобразователя частоты
И только в “Треугольнике”! А 380 В – можно подключать в трехфазную сеть через контактор, либо УПП, либо частотник только в “Звезде”!Важно, что такие двигатели для работы в схеме “Звезда/Треугольник” использовать нельзя! Центральная точка звезды, обозначенная “0”, может быть подключена к нейтрали N, если она, конечно, есть. Но этого никто никогда не делает – ток по этому проводу будет мизерный, ибо двигатель – нагрузка симметричная
Реальные примеры движков 220-380:
Шильдик электродвигателя на напряжение 220 – 380 В. Для схемы “Звезда-Треугольник” не подходит.
Как будет выглядеть подключение подобного двигателя в коробке:
Внизу “тройная” клемма – та самая точка “0”, которая никуда не подключается.
Что такое фаза и ноль
К вам 220 Вольт приходит по двум проводам. Иногда с ними бывает в связке еще и третий провод желто-зеленого цвета – это земля. Этот провод используется для обеспечения безопасности. В старых домах такого провода нет. Земля в 90% случаев обозначается как желто-зеленый провод. Другие провода могут иметь различную окраску, но чаще всего стараются ноль маркировать синим проводом, а фазу – ярким цветом. Например, красным.
Обозначение фазы, нуля и земли на проводе
Итак, по одному проводу течет фаза, по другому – ноль. Ноль – это провод для съема электрического тока с фазы. Ноль не представляет опасности для человека, но лучше все-таки не экспериментировать! В фазе напряжение очень быстро изменяется сначала от какого-то максимального значения (для 220 Вольт это значение равняется 310 Вольт), потом падает до нуля, и потом идет в минус и достигает значения в -310 Вольт и потом снова до нуля и снова до 310 Вольт. Итак, за секунду он успевает проделать эту операцию 50 раз, так как генератор на ГЭС, ТЭС или АЭС крутится именно с такой скоростью.
осциллограмма 220 В
Применение
Адаптеров на текущий момент на рынке не так уж и мало, вот некоторые популярные модели и комплекты:
- TL-WPA4220
- TL-PA4010
- TL-PA4010PKIT
- ZyXEL PLA4201v2 EE
- TL-PA8010 KIT
- TL-WPA4220KIT
Основные причины применения таких устройств:
- Необходимость расширения беспроводной сети в другую комнату, где нет возможности провести кабель или же тухнет Wi-Fi через стену.
- Подключение компьютера при тех же условиях через кабель – эти адаптеры имеют у себя и Ethernet выход.
Вот примерная схема работа в одной картинке:
Основная схема подключения:
- Головное устройство подключается по проводу к роутеру.
- Ведомое устройство получает сеть и интернет по электрическим проводам.
- Ведомое устройство раздает сеть другим устройствам через Ethernet порт или по Wi-Fi в случае его наличия.
Еще важно соблюдать указанные технические характеристики:
- С 50-60 Гц и 100-240 В обычно проблем не возникает, такие сети почти у всех ДОМА.
- Требуется в идеале прямое подключение к розетке. Некоторые бесперебойники не поддерживают Powerline технологию, а обычные сетевые фильтры могут гасить сигнал – повод подумать, если что-то не работает.
- Помехи могут создавать и подключенные бытовые устройства в эту же розетку – например, холодильник. Проверяйте на всех розетках!
- Заявлена работа на расстоянии до 300 метров. Но на практике лучше подобным не заниматься, учитываем помехи и затухания.
- В процессе работы адаптеры имеют свойство сильно греться. Т.е. я бы не рискнул их оставлять в невентилируемом месте. Но это уже мои личные додумки.
Разновидности розеток
Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.
По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.
Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.
https://youtube.com/watch?v=hp5q_derlZc
https://youtube.com/watch?v=3JkX9F4cK3s
https://youtube.com/watch?v=kXho3KrbmU0
Цешка как пользоваться
Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.
Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.
Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.
Инструкция по применению для новичков выглядит следующим образом:
Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.
К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.
К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).
В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).
Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.
В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.
Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.
В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.
https://youtube.com/watch?v=LG0XcD5gF_g
Пошаговая инструкция
После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.
Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».
Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.
В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.
Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.
Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.
Среднее значение и частота
Основная статья: Стандарты напряжений и частот в разных странах
Основные параметры сети переменного тока — напряжение и частота — различаются в разных регионах мира. В большинстве европейских стран низкое сетевое напряжение в трёхфазных сетях составляет 230/400 В при частоте 50 Гц, а в промышленных сетях — 400/690 В. В Северной, Центральной и частично Южной Америке низкое сетевое напряжение в сетях с раздёлённой фазой составляет 115 В при частоте 60 Гц.
Более высокое сетевое напряжение (от 1000 В до 10 кВ) уменьшает потери при передаче электроэнергии и позволяет использовать электроприборы с большей мощностью, однако, в то же время, увеличивает тяжесть последствий от поражения током неподготовленных пользователей от незащищённых сетей.
Для использования электроприборов, предназначенных для одного сетевого напряжения, в районах, где используется другое, нужны соответствующие преобразователи (например, трансформаторы). Для некоторых электроприборов (главным образом, специализированных, не относящихся к бытовой технике) кроме напряжения играет роль и частота питающей сети.
Современное высокотехнологичное электрооборудование, как правило, содержащее в своём составе импульсные преобразователи напряжения, может иметь переключатели на различные значения сетевого напряжения либо не имеет переключателей, но допускает широкий диапазон входных напряжений: от 100 до 240 В при номинальной частоте от 50 до 60 Гц, что позволяет использовать данные электроприборы без преобразователей практически в любой стране мира.
Стабилизатор напряжения
Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.
В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.
Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.
Сколько ампер в розетке 220В
Домашние розетки делаются на разную силу тока, которую она способна пропустить. Наибольшее значение – 16 А для напряжения в 220 Вольт. Каждая электророзетка промаркирована – если отмечено значение 6 А, то суммарная подключаемая нагрузка не более этого числа. Нагрузка которую может выдержать соединение определяется по сумме подключенных электроприборов. Например микроволновая печь, стиральная машина подключаются через отдельные розетки не менее чем на 16 А, а для осветительных приборов, телефонов требуются устройства с меньшим номиналом.
Электроплита подключается через отдельное УЗО, так как для нее требуется 25 А и более.
Живя в ХХІ веке, используя блага научных открытий, человеку обязательно знать тип и величину тока, протекающего в домашней сети. Без этой информации невозможно купить электророзетку, правильно рассчитать нагрузку для электроприборов. Стандарты различаются для разных стран, и это стоит учитывать при поездке в другое государство.
https://youtube.com/watch?v=UY3SovjlGv0
Стандарт бытового напряжения в СССР до 60-х годов XX века
В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной.
Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В.
Основные причины отклонения от номинального перенапряжения в многоквартирном доме
Много жилых домов проектировалось до середины 90 – х годов прошлого века без учета сегодняшних реалий и в первую очередь электроснабжение. В то время не учитывалось микроволновая печь, второй холодильник, телевизор, компьютер и так далее. Сегодня это атрибуты обыкновенной квартиры. Но электрическая проводка осталась без изменений. По этой причине на электрическую сеть воздействует увеличенная нагрузка, и она не выдерживает.
При прохождении по кабелю рабочего тока больше, чем его номинальный, он начинает греться. Как мы знаем из школьных курсов Физики, при нагревании материал расширяется. Алюминиевая или медная жила кабеля не исключение. Когда вечером люди с работы они включают электробытовые приборы, это тем самым влияет на кабель, он расширяется, а потом сужается, контакты в месте соединения расслабляются или вообще могут отгореть если они плохо сделаны.
Основная причина перенапряжения в многоквартирных домах это ослабление нулевого рабочего проводника (ноль) или его отгорание в результате перегрузки или несвоевременного проведения ППР (планово-предупредительный ремонт).
Если нулевой проводник отгорел в РЩ (распределительный щит) в жилом доме, то отклонение от номинального будет по всему дому. Если в этажном щите на первом этаже в подъезде, то от него и выше по всем квартирам. То есть перенапряжение будет в квартирах от места отгорания нулевого проводника. Величина может колебаться от 140 В до 360 В, это зависит от нагрузки, которая включена в квартирах.
Полные нормы напряжение в электросети: ГОСТ
Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.
Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.
К чему привело изменение стандарта:
- Изменилось рабочее напряжение на кабеле электросети;
- Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
- Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
- Частота подачи напряжения – 50 Гц.
Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.
Дальнейшее увеличение номинальных напряжений – 230/400 В
Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.
В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.
Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины, 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).
В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.
Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.
Допустимые отклонения напряжения в сети
Точного соответствия параметров сети нормам добиться практически невозможно. Это связано с потерями в проводах и для того, чтобы в конце линии напряжение было достаточным для работы электроприборов, необходимо завышать выходное напряжение питающего трансформатора.
Ещё одной причиной колебаний напряжения в розетке являются суточные и сезонные изменения нагрузки на электросети, как высокого, так и низкого напряжения. Всё это может привести к тому, что напряжение в розетке будет слишком высоким для бытовых электроприборов.
Не менее опасным является пониженное напряжение. В этом случае некоторые устройства перестают работать, а электродвигатели компрессора в холодильнике или кондиционера могут выйти из строя.
В таблице А.1 ГОСТа 29322-2014 указано, какая норма напряжения в сети при различном номинальном напряжении и частоте. Для контроля параметров сети используются следующие виды отклонений, определяемых при продолжительности явления не менее 1 минуты:
- Нормально допустимое. Составляет ±5% от номинального напряжения. В сети 220В это 209-231 вольт, в сети 230В это 218-242 Вольта.
- Предельно допустимое. Составляет ±10% от нормы и составляет 198-242 и 207-253 вольта в сетях 220 и 230 Вольт соответственно.
Важно! При обнаружении отклонения, превышающего эти значения необходимо отключить электроприборы и обратиться в электроснабжающую компанию. При регулярных длительных отклонениях параметров сети рекомендуется использовать стабилизатор напряжения
Этот прибор обеспечит постоянное напряжение в розетках независимо от величины напряжения на линии. При периодических кратковременных проблемах достаточно установить реле напряжения, отключающее питание в случае аварийной ситуации
При регулярных длительных отклонениях параметров сети рекомендуется использовать стабилизатор напряжения. Этот прибор обеспечит постоянное напряжение в розетках независимо от величины напряжения на линии. При периодических кратковременных проблемах достаточно установить реле напряжения, отключающее питание в случае аварийной ситуации.
Последствия
В результате возникновения высокого напряжения более допустимых колебаний всевозможные бытовые, силовые и электронные устройства испытывают значительную перегрузку. Из-за чего могут возникать различные неполадки в их работе. Среди наиболее весомых последствий выделяют:
- Поломка – в случае возрастания потенциала более 250 В электронные блоки и микросхемы различных приборов могут перегореть.
- Увеличение тока и перегрев — при колебании напряжения в большую сторону с одним и тем же сопротивлением участка, номинальный ток пропорционально возрастает. Что обуславливает чрезмерное нагревание проводников и может привести к возгоранию. Особенно опасно такое последствие для всех осветительных приборов.
- Нарушение нормального режима – характерно для электрических машин и высокоточных приборов, работа которых регламентируется строгим соблюдением параметров потребляемой электроэнергии.
- Сокращение срока эксплуатации – из-за нарастания разности потенциалов и перегрева происходит преждевременное старение изоляции, что влечет за собой поломку или отказ каких-то функций.
Следует отметить, что большинство дорогостоящих современных приборов оснащаются индикаторами перепадов напряжения, скачков тока и прочих отклонений более допустимых пределов. Из-за чего при выходе из строя таких устройств по причине высокого напряжения производитель имеет полное право отказаться от собственных гарантийных обязательств. Поэтому для предотвращения финансовых растрат на восстановление от подобных воздействий следует принимать меры для приведения параметров сети в норму.
https://youtube.com/watch?v=glqyUSW9dew
https://youtube.com/watch?v=MHheTl4O4AA
https://youtube.com/watch?v=BS-vAXD_DRM
Посадка напряжения в домашней сети
Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.
При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.
Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:
- Быстрее перегорают лампочки;
- Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
- Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.
Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.
Категории помещений
Также можно выделить и классы помещений по электробезопасности:
- Без повышенной опасности. Это пространства с пониженной влажностью воздуха (до 45 %). Тут есть система вентиляции и отопления. Полы нетокопроводящие (токопроводящими считаются земляные, железобетонные, земляные и проч.). Если это производственный цех, то его полы покрыты диэлектриком. В таких помещениях отсутствуют высокие температуры, сырость, химические среды, токопроводящие полы и пыль.
- С повышенной опасностью. Что можно сказать про этот класс опасности помещений по электробезопасности? Пространство будет входить в категорию, если соответствует хотя бы одному из этих условий: сырое (влажность воздуха более 75 %), постоянно присутствует токопроводящая пыль, имеется токопроводящее напольное покрытие (железобетонное, кирпичное, металлическое, земляное), постоянно высокие температуры (более 35°С). Также это те помещения, где люди могут одновременно прикоснуться к металлическим оболочкам оборудования и к заземленной металлоконструкции здания.
- Особо опасные. Это помещения с «особой сыростью» (она в некоторых случаях может достигать 100 %), пространства, в которых имеется активная химическая или органическая среда (что может разрушить оборудование). Также особо опасными считаются помещения, попадающие под любые два условия из категории «с повышенной опасностью».
Как трехфазный ток преобразуется в однофазный
Осталось разобраться, почему мы пользуемся однофазным током с напряжением, величина которого составляет именно 220 Вольт. Для этого необходимо проследить путь, и трансформацию электроэнергии от электростанции до розетки в доме потребителя.
https://youtube.com/watch?v=-vsQoK5bxh4
Мощные электростанции вырабатывают напряжение порядка 200 300 тысяч вольт, затем эта электроэнергия передается по высоковольтным ЛЭП на групповые распределительные подстанции, обслуживающие города, районы, крупные промышленные предприятия. Здесь происходит понижение напряжения, как правило, до 6000 Вольт и дальнейшая подача электричества на понижающие подстанции, трансформаторы которых снижают высокое напряжение до 380 Вольт.
Подводя итоги
Как видите, напряжение 220 В является пережитком старой системы, которые все еще допускается в ваших розетках в качестве частного варианта, как производной от номинала 230 В. Но что касается разброса от минимума до максимума, то здесь следует быть особенно осторожным. Все дело в том, что большинство производителей выпускают бытовое оборудование на определенные пределы напряжения, к примеру от 200 до 240 В, поэтому в случае повышения разности потенциалов на отметку 250 В, являющуюся допустимой, прибор может попросту выйти со строя.
Если у вас в квартире наблюдается подобная ситуация, можете сделать простую процедуру:
проверьте норму на интересующем вас приборе;
Рис. 2: проверьте норму напряжения
измерьте напряжение в розетке;

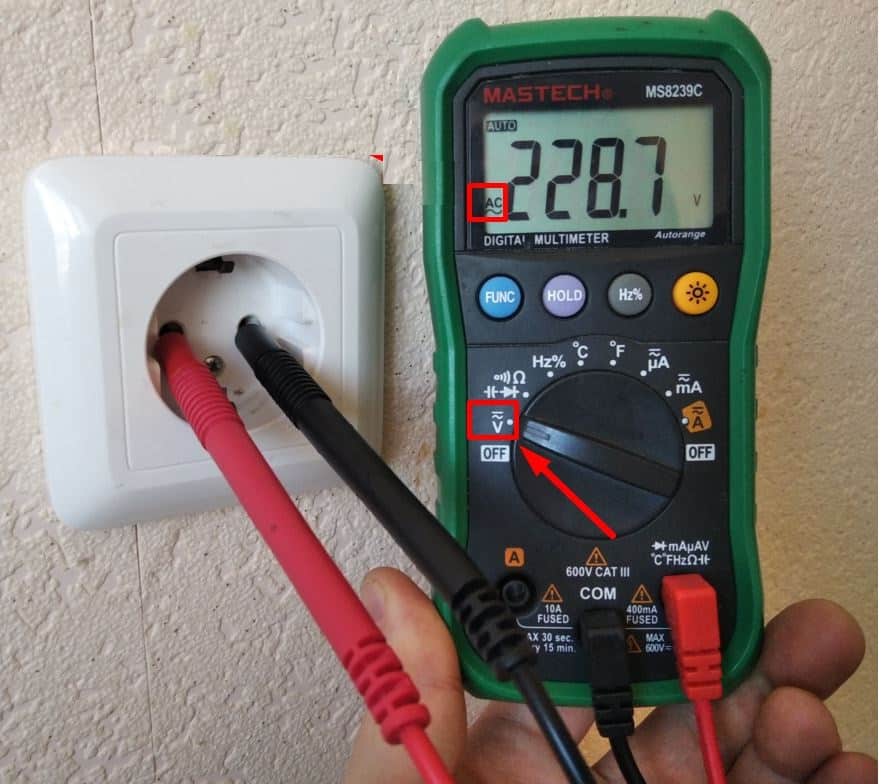

Рис. 3. Замерьте напряжение в сети
сопоставьте эти величины.
Если напряжение в сети значительно больше допустимого для устройства, вам понадобится стабилизатор или новый прибор. Если же номинал напряжения в сети больше допустимого ГОСТом, то срочно обращайтесь в энергоснабжающую организацию.
