Как правильно крепить кабель канал к стене?

Открытая проводка в пластиковых трубах

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в пластиковых трубах

Наружная проводка

Монтаж электропроводки в гофре

Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.

Перед креплением коробов оцените состояние потолка и стен, где вы планируете разместить будущую конструкцию. От того насколько прямые и ровные поверхности будет зависеть результат.

Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Прокладка провода в гофротрубе

Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.

Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

Приобретение материала и подготовка к работе

Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром. Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.

Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

Нанесение разметки

Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

рис. 1

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Протяжка кабеля и фиксация гофротрубы

После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

Вдавите гофрированную трубу с кабелем в клипсы до упора.

Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.

interyerum.ru

Назначение кабель каналов

Монтажные короба применяются в тех случаях, когда невозможно спрятать проводку другими способами. Особенно актуальным их использование становится после уже выполненного ремонта. Кроме того, кабель-каналы обеспечивают свободный доступ к электросетям. Иногда возникает необходимость в прокладке кабелей в арендованных помещениях и короба позволяют успешно справиться с этой задачей.

Кабель каналы рассчитаны на продолжительную эксплуатацию. Они изготавливается в виде профиля прямоугольного сечения. Конструкция включает в себя два основных элемента – сам корпус и крышку, оборудованную защелкой. Благодаря жесткому и плоскому основанию, короб может надежно закрепляться на любых ровных поверхностях – стенах, потолках, полах. Крышка плотно закрывает короб, обеспечивая защиту проводов от пыли и негативных внешних воздействий.

Для соединений между собой в комплекте с коробами идут специальные стыковочные детали – заглушки, соединители, уголки различной конфигурации, держатели кабеля и другие элементы. Они позволяют успешно обходить углы и выступы помещения. Короба и соединительные детали могут быть алюминиевыми, пластиковыми или деревянными. Самая низкая стоимость у пластиковых изделий. Они не подвержены горению, обладают свойствами диэлектрика, прочностью, гибкостью и устойчивостью к химическим веществам. Практически все кабель-каналы изготовлены из самозатухающего ПВХ.

Это интересно: Бутылкорез своими руками

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

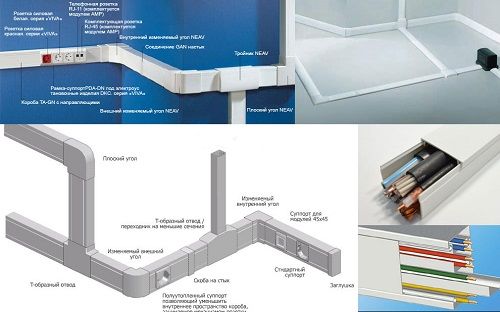

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Это интересно: Люстры для гостиной в современном стиле

Классификация кабель каналов

Кабель-каналы классифицируют по следующим основным признакам:

1. По материалу изготовления выделяют:

• металлические;
• пластиковые.

1. По месту размещения кабельные короба подразделяются на следующие типы:

• напольные изделия;
• настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
• потолочные;
• плинтусные.

Типы кабель-каналов

1. По степени жесткости разделяют на:

• жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
• гибкие кабель-каналы, способные изгибаться в разные стороны.

Как крепить кабель канал к стене?

Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д. мало кому хочется. В таком случае на помощь приходит простая конструкция – кабель канал, позволяющий надежно спрятать провода, а при необходимости достать их.

Что из себя представляет кабель канал?

Обычный вид кабель канала – белый короб прямоугольного или квадратного сечения, но найти изделие другого цвета или более округлой формы также не составит труда. Кабель каналы могут выполняться из:

• алюминия;
• стали;
• пластика.

За счет низкой цены, простоты монтажа и эксплуатации наиболее распространен последний вариант. Крепить его можно на стену из любого материала.

Часто отделение для одного кабеля имеется в напольных плинтусах. Но т.к. больше одного провода в канале помещать не рекомендуется, для нескольких проводов придется покупать многоканальный.

Монтаж

К стене из любого материала кабель канал можно попросту приклеить. Но если в коробе много проводов, то клей может и не выдержать нагрузку. Кроме того, демонтировать такой канал будет затруднительно. Он открепится только вместе с обоями и кусками штукатурки. При прокладке кабель канала большой длины, клей может позволить делать отверстия под дюбели и саморезы несколько реже, упростив и ускорив монтаж, но полностью отказываться от более надежного способа крепления на шурупы не стоит.

Если крепить на саморезы или дюбель — гвозди на той части кабель канала, что будет примыкать к бетонной стене, необходимо проделать отверстия. Если этого не сделать, а сразу вкручивать шурупы в пластик, он может треснуть. При узком канале отверстия можно располагать на одной линии, а при широком – зигзагообразно.

К кирпичным, блочным и бетонным стенам кабель канал крепится при помощи дюбелей. Короб с предварительно проделанными в нем отверстиями прикладывается к стене, и через отверстия производится ее разметка. Далее кабель канал откладывают в сторону, высверливают дрелью или перфоратором дырки, прикладывают основу короба к месту крепления, вставляют дюбеля (обычно 6-8 мм в диаметре)и фиксируют шурупами.

Как крепить кабель канал к гипсокартону? Для монтажа к стенам из дерева, либо обшитым гипсокартоном нет необходимости предварительно сверлить отверстия в стене. Кабель канал прикладывают к стене и вручную вкручивают саморезы по дереву. Если кабелей в коробе планируется много, то для надежности конструкции лучше использовать дюбели типов «бабочка» или «ввертыши».

Для простоты работ и аккуратного внешнего вида конструкции при обходе углов и поворотов лучше воспользоваться специальными элементами – внутренними и внешними уголками, соединителями, заглушками, а не подрезать короб на необходимый угол. Незначительные огрехи при монтаже можно замаскировать подходящим по цвету герметиком.

Важное правило, которое следует соблюдать при монтаже: короб должен плотно прилегать к стене по всей длине. На ровных бетонных стенах для этого достаточно крепить его шурупами с шагом в 40-50 см, но при неровной поверхности их нужно располагать чаще

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Виды кабель каналов

При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ. Кабель-каналы условно разделяются на следующие виды:

Кабель-каналы условно разделяются на следующие виды:

Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.

Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.

Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.

Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.

Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.

Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.

Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.

Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.

Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.

Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.

Монтаж кабель каналов

Кабельные каналы идеально приспособлены для любого вида механического крепления. Способ монтажа зависит от материала и особенностей поверхности.

Крепление к деревянной основе лучше всего делать шурупами. Но, нужно учесть, что материал дешевых коробов достаточно хрупкий и не очень прочный. Поэтому, если для малоразмерного короба используется шуруп большого диаметра — лучше предварительно высверлить в коробе отверстие. Иначе короб для проводов может треснуть в процессе вкручивания шурупа.

По той же причине кабель каналы желательно не прибивать гвоздями. Тем более, что попасть в головку гвоздя и не задеть при этом борта короба — довольно трудно

Обратите внимание, что конусная головка шурупа также может привести к трещине в пластике, поэтому диаметр отверстия нужно подбирать не под толщину резьбовой части, а чуть меньше диаметра шляпки

Для крепления к бетонным и кирпичным стенам используются дюбели. Но, если есть такая возможность, лучше устанавливать каналы на клей. Дело в том, что при сверлении каменных стен, сверло часто уводит в сторону и выдержать прямую линию таких крепежных отверстий можно только с большим опытом. Да и то не всегда.

Короб пластиковый прекрасно крепится всеми видами строительно-монтажных клеев. Такой способ фиксирования достаточно надежный, менее трудоемкий и не понижает прочность стены. Также укладка короба на клей считается самым безопасным методом, поскольку исключает попадание сверла в электрический кабель.

Открытая проводка в ретростиле

Ретро-способ

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

Ретро-проводка в деревянной бане

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Электропроводка в ретро-стиле

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Открытая проводка в ретростиле

https://youtube.com/watch?v=yQM-nEbMOQk

https://youtube.com/watch?v=VHTzdDSNa0o

https://youtube.com/watch?v=HjlPNzgA2ck

Виды кабель-каналов, размеры и их характеристики

В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.

Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:

• Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
• Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
• Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.

Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:

Мини кабель-каналы. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.

Напольные кабель каналы. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.

Парапетные, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.

Перфорированные магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.

Плинтусные. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.

Угловые короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.

Прозрачные кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.

Проволочные лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.

Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер

Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

• «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
• Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
• Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.

Похожие записи:

Что такое молния и отчего возникает? Как выбрать светодиодную ленту: топ-11 лучших брендов и секреты выбора Инвертор с 24 в 220 вольт Ad9850 модуль dds функция генератор сигналов Поддержка lego® mindstorms® education ev3 Регулировка частоты и скважности на 555. генератор прямоугольных импульсов на ne555
