Содержание
Подготовка паяльника к работе
В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…
Выбрать надо тот, Который удобно «лежит» в руке
Выбор мощности
Мощность паяльника выбирается в зависимости от характера работы:
- Для работы с электронными элементами — 40-60 Вт.
- С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.
- Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.
Паяльники бывают разной мощности, работают от разного напряжения
В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.
Подготовка к работе
Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.
Сначала надо выжечь смазку
Заточка жала
Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.
Как подготовить паяльник к работе
Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:
- Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
- Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
- Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.
Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).
https://youtube.com/watch?v=tpNwkvaNV5I
Лужение паяльника
Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.
Первый способ лужения жала паяльника:
- довести до рабочей температуры;
- прикоснуться к канифоли;
- расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).
Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.
https://youtube.com/watch?v=0ywPIWxBJxI
Straight Wire Encore 2 (4400 руб/1 м)
Конструкция
Кабель средней толщины, жесткий и в меру пружинистый. разъемы — фирменные, с квадратными ребристыми корпусами и позолоченными контактными поверхностями. Но форма при подключении совершенно не мешает, скорее даже наоборот. разъемы подпружиненные и в меру тугие. Маркировка направления подключения — на самих кабелях, поканальная — на разъемах. Конструкция симметричная, проводники изготовлены из меди. Кабель экранированный.
Звучание
Эмоциональный, густой и неторопливый звук. есть некоторый количественный акцент на средневерхней части диапазона. При этом и бас внушительный по масштабу, переливчатый и объемный. Вообще звук насыщенный, с упором на эмоции, но не утомительный. Сцена — широкая, глубокая, с укрупненными, четко очерченными образами. при всем этом детальность получается неплохой. Динамики иногда немного не хватает, это да — тяготение к записям малых и средних составов очевидно.
Использовать такой почерк можно в системах с острым или грубоватым звуком, при наличии склонности к холодному звучанию и уменьшению образов. Холодность и камерность при помощи подобного кабеля можно попробовать подкорректировать. также неплохой результат может получиться в трактах с торопливым звуком.
Подключение кондиционера LG ART COOL GALLERY по электрическим схемам
Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².
Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:
Источник
Как собственноручно сделать высококлассный провод используя кабель из витой пары
Самодельный акустический кабель
Минимальное вложение денежных средств (хороший акустический кабель всегда стоит очень дорого, помним это!) и грамотное следование инструкции – вот все что нужно.В итоге получаем правильный акустический кабель, который даст отличное звучание:
- Берем обычный кабель из витой пары.
- Снимаем главную изоляцию и перед нами 8 тонких провода.
Снимаем изоляцию с каждого провода, но делаем это крайне осторожно.
Теперь нужно достать пасту «ГОИ» (да, да ту самую, которую используют для финишной заточки ножей).
Вооружаемся мягкой тряпкой, наносим на нее немного пасты и вычищаем медный провод. Нужно добиться того, чтобы провод стал зеркально чистым и очень гладким.
- После того, как каждый из проводов вычищен до блеска, нужно взять обычный медицинский бинт, обязательно стерильный.
- Соединяем обратно все провода и заматываем их бинтом, а сверху изолентой.
Что это дает
Чем лучше снять защиту кабеля
Стоит помнить, что заматывать медные провода бинтом следует ввиду того, что так улучшается изоляция. Дело в том, что хлопчатобумажная изоляция обладает всем необходимым для быстрого движения тока. Такими же свойствами обладает и простая бумага, которую тоже можно использовать вместо бинта. Что касается поверхностной изоленты, которая пускается сверху бинта, то она лишь выполняет роль защиты, не допуская истрепания ткани со временем. Такие провода дают всегда чистый и качественный звук. Быстрый бас, а высокие и средние частоты просто супер: не искусственные и синтетические, как раньше, а ровные и четкие.
Каким бывает готовый акустический кабель из витой пары
Из витой пары кабель акустический
Если делать самому кабель нет времени, то давайте рассмотрим сам акустический кабель из витой пары, который готовым продают на рынке. Отметим, что разновидностей его много. Остановимся на самых распространенных.
Типы кабеля:
UTP – данная разновидность кабеля из витой пары не имеет экрана. Такой кабель еще называют неэкранированной витой парой.
Прокладка акустического кабеля
FTP или F/UTP – это витая пара, имеющая общий экран из фольги. Такой вид кабеля называют еще экранированной парой, хотя в целом это не совсем верно. Экран в таких кабелях присутствует, но в простом понимании этого слова.
Кабель из витой пары UTP 6-ой категории германский
- SF/UTP – опять же неэкранированная витая пара, имеющая двойную оплетку. Нередко такой кабель обозначается, как F2TP или F2/UTP.
- STP – экранированная витая пара, где для каждого провода используется свой независимый экран. Кроме того, на таких кабелях присутствует еще и сетка.
- S/FTP или SFTP – это уже фольгированная и экранированная витая пара. Каждая пара в таком экранированном кабеле находится в специальной оплетке и имеет внешний медный экран.
Экранированная витая пара
https://youtube.com/watch?v=fxZbGC1pnb0
Подключение кондиционера LG ART COOL GALLERY по электрическим схемам
Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².
Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:
Источник
Подбор провода для подключения
пятижильный медный провод Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².
Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².
прикрепленный к наружному блоку межблочный кабель Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.
К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.
Категории кабеля из витой пары
Кроме типов, кабели из витой пары делятся еще на категории. Нумеруются они от 1 до 7 и чем выше категория, тем эффективнее пропускаемый кабелем частотный диапазон. В категориях кабелей выше 5-ого больше пар проводов и естественно витков на единицу длины.
Многожильный и одножильный кабель из витой пары
Многожильный кабель из витой пары
Кроме этого, кабель из витой пары может быть многожильным или одножильным:
- Если кабель одножильный, то его нельзя ни в коем случае подвергать частому сгибанию. Проводники в таких кабелях легко ломаются. Обычно в акустических целях его не используют.
- Многожильный кабель, который состоит из пучка тонких медных проводов, намного лучше переносит постоянные изгибы и скручивание. Оплетка этого кабеля сделана бывает из поливинилхлорида или полиэтилена. Большая часть современных оболочек многожильного кабеля покрывают еще и мелом, который повышает хрупкость оболочки. Это нужно для того чтобы кабель было возможным легко резать по месту надреза.

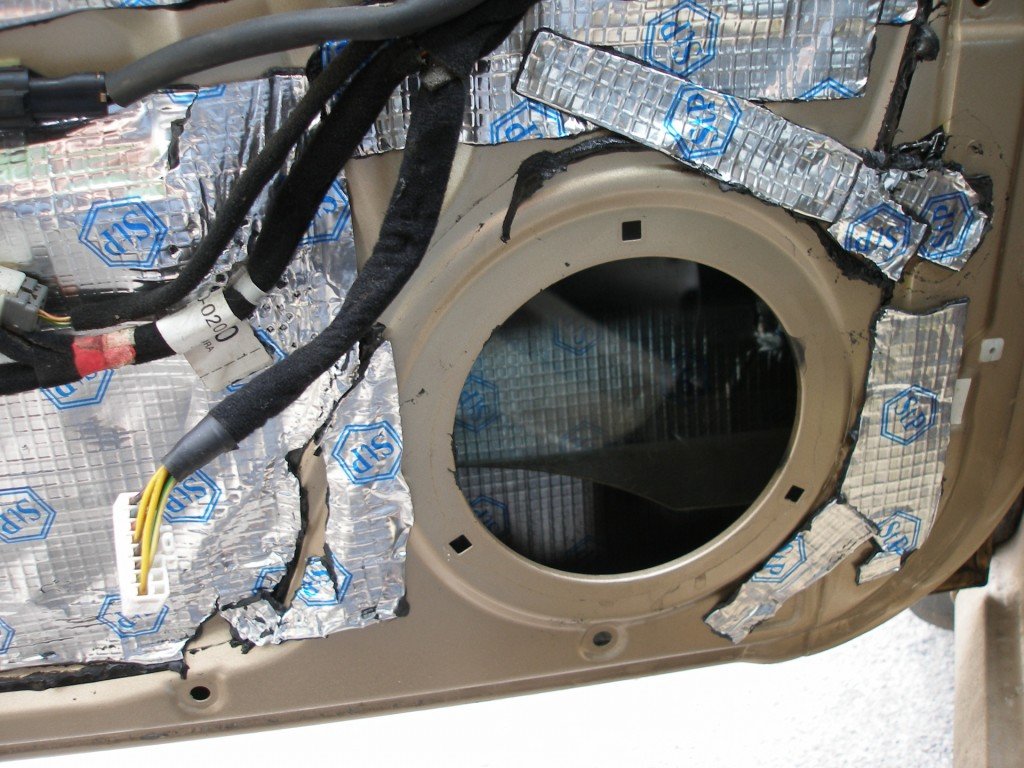

Кабель акустический для автомобиля
Выше была представлена информация, касающаяся кабеля из витой пары для акустики. Прокладывание такого кабеля в салоне автомобиля своими руками на сабвуфер или автомагнитолу(см.Новинки автомагнитолы 2 дин пионер – комфорт при длительных путешествиях) проводится строго по инструкции, которую можно легко найти в сети. Не помешает и изучение фото и видео – материалов. Цена на акустический кабель из витой пары бывает разной и все зависит от характеристик, материалов и многого другого, о чем было написано выше.
Какой кабель нужен для подключения сплит-системы
Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм 2 , при мощности 3-5 кВт необходимо сечение 2,5 мм 2 . Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.
Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.
Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.
Что лучше — купить межблочный кабель или сделать его своими руками?
Конечно, проще всего пойти в магазин и приобрести готовый межблочный кабель. Но в реальности у человека, после покупки динамиков, усилителей и прочей автозвуковой аппаратуры, обычно остаётся не так уж много средств. Поэтому иногда даже покупка среднего «межблочника» выходит за рамки бюджета.
Если же купить дешёвый кабель, особенно из тех, что продаются в наборах для подключения усилителей, его качество может оказаться ниже допустимого. Кроме того, готовые кабеля имеют несколько вариантов стандартной длины, что не всегда подходит для конкретного автомобиля.
В изготовлении межблочного кабеля своими руками есть множество преимуществ. В первую очередь, это более высокое качество, по сравнению с готовыми вариантами из магазина. При этом цена такого кабеля будет существенно ниже. Если же для изготовления использовать максимально качественные компоненты, можно получить кабель, сравнимый с дорогим hi-fi или hi-end. Кроме того, делая «межблочник» самостоятельно, можно изготовить его ровно такой длины, которая вам нужна.

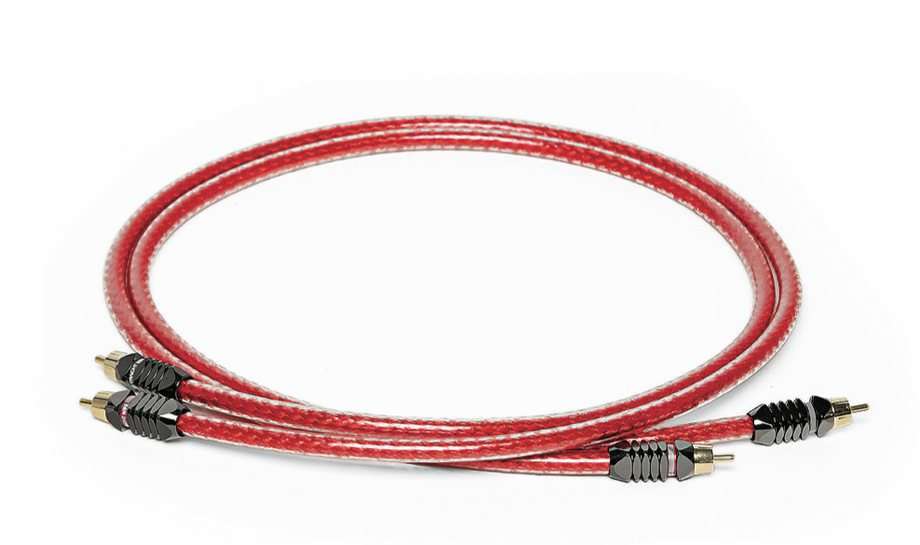

История появления RCA-проводов
В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.
Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение
Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование
Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.
Необходимые инструменты и материалы
Перед тем, как спаять два провода, надо для начала приобрести все необходимые материалы, а также запастись самым главным приспособлением – паяльником.
Паяльник
Устройство это представляет собою нагревательный прибор, с его помощью разогревают припойный сплав и поверхности деталей, которые необходимо припаивать. Он имеет три основные части:
- ручка (её делают деревянной либо пластмассовой, она не греется в процессе работы);
- нагревательный элемент;
- рабочий элемент.
Паяльники бывают разных типов:
- Электронагревательный. Рабочей частью такого инструмента является кончик медного жала, которое разогревается с помощью нагревательного элемента. Температура жала достигает 300 градусов, при этом он не сильно мощный (от 60 до 100 Вт).
- Газовый. По принципу действия этот паяльник похож на обыкновенную газовую горелку, место, где должна производиться спайка, нагревается при помощи открытого пламени.
- Термовоздушный. Место пайки разогревают потомком горячего воздуха.
- Молотковый. У этого паяльника рабочей частью также является жало из меди, но по форме оно напоминает массивный молоток. Разогрев происходит при помощи открытого пламени либо за счёт встроенного электронагревательного элемента.
Наибольшее распространение получил электронагревательный паяльник для пайки радиодеталей и проводов.
Припой
Главным материалом в процессе пайки является припой. Он представляет собою сплав нескольких металлов, который имеет более низкую температуру плавления, чем у металла соединяемых элементов. Такие сплавы делают из олова, кадмия, серебра, меди, свинца, никеля.
Паять медные провода желательно сплавом марки ПОС-60. Буквы ПОС обозначают, что данный припой из олова и свинца. Цифры показывают, сколько процентов олова содержится в припое. Конечно, лучшим припойным материалом считается чистое олово, но это дорого, его применяют в исключительных случаях.
Форма выпуска припоя бывает разная – в гранулах, пастах, слитках, порошке, фольге или проволоке.
Как пользоваться припойным сплавом? Его греют выше температуры плавления и, когда он достигнет расплавленного состояния, прикасаются к твёрдым поверхностям соединяемых элементов. В этот момент начинаются химические и физические процессы. Припойный сплав растекается по металлическим поверхностям, проникая между ними во все зазоры.
Имейте в виду! Перед тем, как припаять алюминиевые провода, вам потребуется найти специальный припой. Для этого металла больше подойдут сплавы на основе цинка ЦО-12 (цинк с оловом) или ЦА-15 (цинк с алюминием).
Флюс
Чаще всего в качестве флюса используют смесь органических и неорганических веществ, с помощью которой подготавливают поверхности для пайки. Это может быть канифоль, ацетилсалициловая или ортофосфорная кислота, нашатырь или соль бура.
Самым распространённым флюсом считается канифоль. Некоторые используют кислоту для паяния, но она уступает канифоли по своим качествам. Хотя применять кислоту гораздо проще, намочили в ней кисть и нанесли вещество на соединяемые поверхности. С канифолью немного сложнее, нужно уложить в неё жилу, паяльником нагреть, тогда смола начнёт плавиться и обволакивать проводок.
Иногда используют припой, который представляет собою тонкую проволоку, заполненную внутри канифолью. Конечно же, это делает процесс более быстрым и удобным, достаточно будет только брать нагретым паяльником припой и наносить на соединяемые поверхности, отпадает необходимость в обработке каждого провода канифолью отдельно.
Другие инструменты
Также для того, чтобы сделать спайку проводников, потребуются:
- Место для работы, его надо покрыть материалом, которому не страшны будут капли расплавленного припоя. Подойдёт металлический стол либо какая-то подставка из металла или дерева, когда работы необходимо выполнять, например, в распределительной коробке.
- Подставка для паяльника (она должна быть надёжной и удобной).
- Кусочек влажной ткани или губка для протирки жала паяльника.
- Напильник. Перед применением паяльника, нужно будет сначала зачистить его жало, на нём не должно оставаться следов нагара, тогда пайка пойдёт легко.
- Нож либо специальное приспособление для снятия с проводов изоляционного слоя.
- Пассатижи.
- Наждачная бумага.
- Спирт.
- Изоляционная лента (или термоусаживаемая трубка).
Какие провода нужны для подключения сабвуфера и усилителя
- Для подключения сабвуфера к усилителю необходимы акустические провода.
- Чтобы подключить головное устройство к усилителю, нужны межблочные, или, как их еще называют, сигнальные кабеля.
- А для подключения усилителя к аккумулятору надо использовать силовые провода.
Покупать такие недорогие «готовые наборы» не стоит.
Во-первых: потому что их длины может не хватить для вашей акустической системы, и все равно придется докупать еще.
Во-вторых: качество таких комплектов, часто оставляет желать лучшего. И внешне они могут выглядеть хорошо, за счет толстой изоляции, а по качеству будут отвратительными. Потому что токопроводящая жила у дешевых проводов, как правило, очень тонкая.
В-третьих: подключение с помощью такого комплекта может быть просто опасным. Ведь плохие предохранители и тонкий провод создают отличные условия для короткого замыкания и возгорания. А сэкономив на проводах, можно потерять автомобиль…
Конечно, если производитель готового комплекта — известный бренд, цена набора соответствует его качеству, а длина каждого компонента вам подходит, можно купить такой набор. В остальных случаях лучше каждый провод приобрести отдельно, нужного вам качества и длины.
Производитель
Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.
Основные сведения: как делается распайка XLR кабелей и разъемов
Современные 3-контактные кабели XLR представляют собой симметричный разъем, то есть имеют три провода: положительный, отрицательный и заземляющий. В большинстве обычных устройств контакт 1 является заземленным, контакт 2 — положительным (как указано в AES14-1992, обычно называется «контакт 2 горячий»), а контакт 3 — отрицательным.
При подключении разъема к кабелю контакты 2 и 3 будут соединены с соответствующими положительными и отрицательными проводами, а экран кабеля будет соединен с контактом 1. Есть некоторые исключения из этого правила, особенно при работе с некоторыми старыми частями оборудования, но это выходит за рамки данной статьи. По крайней мере, все современные 3-контактные кабели XLR всегда подключены ко второму «горячему» положительному выводу.
Рекомендации распайки XLR и примечания
По моему опыту, создание и пайка кабелей XLR является отличным вариантом для тех, кто только учится пайке. Помню, когда я впервые собрал такое устройство, мне тогда было около 16 лет, и я продолжаю делать это и по сей день. В основном потому, что мне часто приходится строить что-то, чтобы заказать или отремонтировать поврежденный кабель. Все компоненты относительно большие, что упрощает процесс пайки для тех, кто еще не привык к такой работе, а в случае ошибки замена поврежденных разъемов обходится недорого.
Тем не менее, я рекомендую приобрести паяльник с регулируемой температурой, так как он снижает риск случайного плавления пластмассовых компонентов и гарантирует наличие достаточного количества тепла для плавления припоя. Я также рекомендую использовать более тонкую толщину припоя (я использую 0,8 мм), потому что с ним легче работать и он быстрее плавится.
Ниже приведен список всего, что нужно для начала, но это приведено в качестве примера. У вас могут быть другие предпочтения:
- Цифровая паяльная станция
- Инструменты для зачистки и резки проволоки
- Резак для алюминиевых, медных, коммуникационных кабелей
- Диагональные фрезы
- Круглые клещи
- Универсальный нож
- Светодиодная лампа с увеличительным стеклом. Держатель лупы с зажимом для крокодила — для пайки
- Зажигалка
Микрофонный кабель состоит из трёх основных компонентов:
- Медные проводники — это проводники, через которые будет проходить звук, преобразованный в электрический импульс. В этом случае медь является лучшим проводником как с точки зрения проводимости и цены, так и с точки зрения прочности и пластичности. Еще одним преимуществом меди, используемой для кабелей этого типа, является возможность ее легкой пайки как единственного способа соединения сердечника и соединительных элементов. Следует помнить, что чем меньше его сопротивление и длина, тем меньше потеря слабого импульса, идущего от микрофона к принимающему устройству, которым может быть микшер или предусилитель. Провода имеют многожильную конструкцию, так как они менее склонны к переломам во время изгибов.
- щит. Плотность и качество оплетки непосредственно влияют на защиту от помех и прохождение сигнала через сердечники без внешних искажений. Щит может быть изготовлен из луженой меди и нелуженой меди.
- Изоляция каждого проводника. Он изготовлен из пластмассы с диэлектрическими свойствами, чтобы медные проводники не касались друг друга и не подвергались электрическому воздействию. Наиболее распространенной изоляцией является ПВХ-изоляция, потому что она очень устойчива к изгибам, температурным воздействиям и имеет отличные изоляционные свойства.
трехконтактный разъём XLR. Этот стандартный разъем используется для подключения микрофонов. Два контактных элемента несут звуковую информацию, а третий подключен к корпусу, который при оптимальной установке заземлен.
Подключение компьютера к телевизору через RCA
В первую очередь определяют модель телевизора и компьютера (ноутбука), а также имеет значение операционная система на устройстве. От типа видеокарты компьютера зависит весь процесс подсоединения тюльпанов.
Посредством соединения компьютера и телевизора есть возможность просмотра фото, видео, а также пользоваться играми и интернетом на большом экране.
Существует несколько основных типов видеокарт, которые различаются между собой количеством и видом разъемов. Но ответ на вопрос, какой цвет в тюльпане за что отвечает, остается прежним.
D-Sub, или VGA-разъем – аналоговый выход, для подключения стандартного монитора. Такие переходники делятся на две группы: пассивные и активные.
У пассивного адаптера с одной стороны VGA-штекер, а с другой стороны RCA-разъемы. У VGA нет звука, только изображение, поэтому тюльпанов требуется только два. Хотя встречаются и тройные тюльпаны.
Активный адаптер дороже своего «пассивного брата». Но он более универсален и не зависит от разновидности видеокарты. Данное устройство самостоятельно преобразовывает картинку.
Бескислородная медь
Это миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме бескислородной. Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер очистка меди» — это не более чем маркетинговый трюк. Даже если предположить что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. В любом случае «noname» кабеля гораздо хуже переносят частые перегибы.
Распайки и схемы MIDI кабелей
Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M (пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.
На изображении выше показано:
- Маркировка контактов разъёмов DIN-5.
- Распайка стандартного MIDI-кабеля DIN-5M in + DIN-5M out.
- Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью Gameport.
- Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out.
В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лэптопа. Очень мобильно и надёжно.
