?лучшие акустические кабели на 2021 год

Особенности каждого типа

Как показали многочисленные эксперименты, наилучшим вариантом для колонок являются акустические провода, выполненные из серебра. Именно они дают более качественный и чистый звук. Но есть существенный минус – высокая стоимость. Его может приобрести человек, обладающий достаточными материальными возможностями. Цена на него доходит до 100 долларов за метр.

Следующим видом являются акустические провода из монокристаллической меди. Отрицательных отзывов о данном виде не было замечено. Они качественно передают звук, даже если он имеет низкие частоты.

Элементы из бескислородной меди не обладают постоянством. То есть они могут воспроизводить звук разного качества. Это зависит от фирмы производителя.

Композитный вид характеризуется равномерным звучанием. Отрицательной стороной является появление искажения звука. Это объясняется тем, что медный кабель покрыт луженым оловом. В любом случае, медный кабель с серебряным опылением является лучшим вариантом. Звук обладает высокой выразительностью. Его применяют в том случае, когда необходимо увеличить качество музыки.

Использование дешевых китайских моделей даже не обсуждается.

Качество и выразительность звука находится на низком уровне. Если нет достаточного количества средств, можно приобрести недорогой кабель, который производит известная фирма.

Какой акустический кабель покупать?

Как Вы наверняка смогли понять из всего вышеизложенного, непосвященному в тонкости AV-оборудования человеку практически невозможно разобраться с ходу, какой акустический кабель для акустической системы будет оптимальным. Более того, угадать с первой попытки не сможет и специалист, имеющий за спиной долгие годы сборки и монтажа аудиосистем и домашних кинотеатров.

Именно поэтому специалисты Hi-Fi Design

, выполняющие сборку развлекательных комплексов на объекте заказчика, оснащены множеством различных кабелей. Только в результате тестов на конкретном оборудовании можно определить, какой вариант этой продукции будет оптимален. А чтобы не покупать лишнего, доверьте эту функцию профессионалам своего дела.

Технические характеристики и конструкция

Обычно, для рассматриваемых кабелей проводящие сердечники выполняют из меди. Данный материал оптимально подходит для целей передачи электрических сигналов, ибо обладает износостойкостью, и он способен точно транслировать разные звуковые частоты. В кабелях стандартно используют техническую медь (подобный вариант очень экономичен), но может использоваться и медь бескислородная, которая обладает улучшенной проводимостью. Самым лучшим вариантом все же считается чистая медь, которая способна создавать отличную звукопередачу.

Иным вариантом металла для изготовления сердечников может служить серебро. Применение серебра имеет крайне небольшие масштабы, в связи с ее высокой стоимостью. Однако, именно серебро отличается превосходной электропроводностью, что полностью гарантирует качество трансляции.

Для изоляции акустического шнура применяют либо полипропилен, либо тефлон. Последний материал является предпочтительным, но применяется редко. Большее распространение в качестве материала изоляции имеет поливинилхлорид, но он зачастую уступает по своим характеристика двум вышеуказанным типам материала, а в некоторых случаях может вообще искажать звук.

Конструктивно рассматриваемый объект состоит из одной или нескольких токопроводящих жил, что, в принципе, не влияет на передачу сигнала, но от количества жил будет зависеть его прочность. Таким образом, чем больше в нем жил и чем они тоньше, тем больше эластичность объекта и меньше риск его перелома.

Также, одной из важнейших характеристик рассматриваемых звуковых шнуров является диаметр их сечения. Традиционно этот параметр варьируется в границах от 0,25 до 4 миллиметров квадратных. Подбирать диаметр сечения необходимо исходя из предполагаемых для провода задач. Так, в инструкциях к аудиосистемам, как правило, указана информация о рекомендованном калибре акустического шнура. Если такой информации не имеется, то нужный диаметр сечения требуется просчитать, беря за основу следующие данные: сопротивление материала и мощности усилителя или колонки вкупе с длиной провода. Если диаметр не будет достаточно широким, то уменьшиться его способность транслировать весь диапазон частот, что явно скажется на звучании. Однако, чем больше жил в проводе и чем больше его диаметр, тем выше его стоимость.

Как рассчитать акустический кабель?

Длина акустических проводов рассчитывается на основе коэффициента демпфирования (КД). Поэтому изначально нужно определиться с необходимыми параметрами, а после уже решаеть вопрос с размерами кабеля. Расчет КД осуществляется методом деления 8 Ом на сопротивление усилителя на выходе.

Выполняя данный приблизительный расчет, обратите внимание на следующие факторы:

1. Некоторые динамики не имеют начальное значение сопротивления в 8 Ом.
2. При ведении расчетов КД учитывайте и сам акустический кабель.
3. Помимо того, необходимо учитывать усилитель и динамик.
4. При соблюдении всех условий расчеты будут проведены безошибочно.

Физические характеристики аудио кабеля, влияющие на качество звуковоспроизведения

Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции.

Влияние на звуковой сигнал чистоты меди

Согласно ГОСТ 859-2001 для изготовления проводов кабелей используется медь чистотой более 99%, в которой максимальная доля примесей в худшем случае не превышает 1%, что практически не влияет на ее проводимость.

Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду. В бескислородной меди марки М0 количество кислорода не превышает 0,001%. В раскисленной марки М1 – 0,01%, что теоретически может добавлять нелинейные искажения в звуковой сигнал не более, чем на эту величину.

На практике вносимые искажения многократно меньше, так как диоды шунтируются чистой медью. Таким образом, наличие кислорода в меди не влияет на естественность звучания.

Для справки. Ученые В. М. Большов и В. И. Гукин установили, что человеческое ухо не фиксирует нелинейные искажения величиной менее 3%.

Влияние скин-эффекта

При прохождении переменного тока через проводник вокруг него возникает переменное электромагнитное поле, которое создает электрическое индукционное поле, нелинейно взаимодействующее с электромагнитным полем. В результате плотность тока от центра оси провода смещается к его поверхности. Это поведение переменного тока назвали скин-эффектом.

Скин-эффект начинает проявляться на частотах более 100 Гц в проводах сечением более чем 0,75 мм2. Таким образом на низкие частоты (басы) влияния не оказывает. С увеличением частоты начинается плавное проявление скин-эффекта, и на частоте 20 кГц потери увеличиваются до 0,25 дБ, что заметить практически невозможно. Но даже если имеется идеальный слух, то всегда можно скомпенсировать потери в высокочастотном диапазоне с помощью эквалайзера.

На проводах сечением менее 0,75 мм2 скин-эффект в звуковом диапазоне отсутствует. Поэтому, для получения кабеля без скин-эффекта для подключения звуковых колонок к усилителю, например, сечением 1,5 мм2, достаточно свить два изолированных провода сечением 0,75 мм2. Так делают многие производители аудиокабелей.

Об экранирующей оплетке кабеля

Применяемая в дорогостоящих аудио кабелях экранирующая оплетка из цветных металлов не защищает от низкочастотных электромагнитных полей, а высокочастотные поля, от которых экранирование может защитить, в нормальных условиях создают ЭДС в проводах кабеля величиной несколько микровольт.

Уровень влияния такого поля составляет сотые доли дБ, что услышать, даже когда сигнал на колонки не поступает, невозможно.

О количестве жил и их диаметре в проводах акустического кабеля

Количество и сечение жил в проводах кабеля на качество звука не влияет. Чем больше жил и меньше их диаметр, тем эластичнее будет кабель. Вопрос актуален для случая, если необходимо часто транспортировать аудиосистему и свивать кабель.

Влияние шероховатости и покрытия проводов кабеля

Согласно Закону Ома, сила тока в замкнутой цепи зависит только от ее сопротивления, поэтому даже большая шероховатость проводов снизит на 0,1% сечение провода, что практического влияния не окажет.

Покрытие проводов благородными металлами оправдано только для снижения влияния скин-эффекта на частотах выше 100 кГц. Поэтому для аудио кабеля значения не имеет. Изоляционное покрытие вполне справляется с защитой меди от внешних воздействий. Оправданным может быть покрытие только клемм на концах проводов.

Влияние материала изоляции проводов кабеля

Любые электрические провода, в том числе и для подключения звуковых колонок, для защиты от короткого замыкания и внешних воздействий окружающей среды покрываются изоляцией. Изоляция делается из диэлектрического материала и в прохождении тока по кабелю участия не принимает. Так как напряжение, подаваемое с усилителя на колонки, не превышает сотни вольт, то материал изоляции значения не имеет.

Вывод

Качество акустического кабеля определяется только его поперечным сечением. Чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки, сечение жил в проводе и их количество, материал изоляции – практически не оказывает влияние на естественность воспроизведения музыкальных произведений.

При недостаточном сечении проводов часть мощности будет рассеиваться на них и в моменты максимальной громкости низкие частоты (басы) будут звучать без искажений, но несколько тише, потому что в общей звуковой мощности они составляют более 70%.

Реальная работа аудиокабеля

Мы достаточно хорошо рассмотрели акустический кабель сам по себе. Но через кабель подключаются громкоговорители. Как происходит совместная работа системы кабель + нагрузка? Насколько в этом случае влияет индуктивность кабеля? Влияние индуктивности на затухание сигнала я кабеле я рассматривал в предыдущей статье. Сейчас рассмотрю только сопротивления и фазовые сдвиги.

Я подключил к кабелю нагрузку – безиндуктивный резистор сопротивлением 8 ом. Результаты показаны на рисунке 14. Активное сопротивление всей системы остаётся практически неизменным – наибольшее влияние скин-эффекта составляет порядка 0,2%. И индуктивное сопротивление на фоне сопротивления нагрузки выглядит небольшим. На частоте 20кГц индуктивное сопротивление обычных кабелей меньше активного в десять раз. Много это, или мало?

Рис. 14.

Если индуктивное сопротивление меньше активного в десять раз, то его влияние на амплитуду сигнала только-только начинается. Это влияние очень маленькое, и изменение амплитуды сигнала абсолютно незаметно. Так значит всё в порядке? Не совсем. Если сопротивление нагрузки равно 4 ома, то влияние индуктивного сопротивления становится выше. Правда на слух оно и в этом случае незаметно. Но ведь есть ещё и фазовый сдвиг…

Фазочастотная характеристика системы кабель + нагрузка показана на рисунке 15. Как видите, на частоте 20 кГц сдвиг фаз составляет 5 градусов. На нагрузке 4 ома фазовый сдвиг будет равен 10 градусов. На слух это тоже незаметно.

Так что в принципе влиянием кабеля на работу нагрузки вполне можно пренебречь. Именно это и имеют в виду инженеры, когда говорят, что кабель не влияет на звучание усилителя и колонок. Они имеют в виду именно такой, правильно изготовленный и грамотно подобранный кабель.

Рис. 15.

Но не всё так просто.

1. Наша система кабель + нагрузка находится близко к «границе незаметности» влияния кабеля. И если промахнуться со свойствами кабеля, то влияние кабеля на звук действительно можно будет услышать.
2. Пуристы утверждают, что даже такое незначительное влияние кабеля на систему недопустимо. Если согласиться с ними, то ситуацию следует улучшать. Поскольку улучшать – это хорошо, то возможно, соглашаться надо. Посмотрите на рисунки 14 и 15. График, соответствующий кабелю с низкой индуктивностью: индуктивное сопротивление кабеля на два порядка ниже сопротивления нагрузки. Такой кабель не оказывает влияния ни на амплитуду, ни на фазу сигнала. Так что кабель со сниженной индуктивностью является почти идеалом. И не забудьте, скин-эффект в этом кабеле тоже снижен!
3. Не все кабели таковы. Попытка изготовить какие-нибудь экзотические кабели со сниженным скин-эффектом может повысить индуктивность, и тогда её влияние станет заметно. В предыдущей статье описан подобный случай с дорогим кабелем.

Сравнение акустического провода и электрического

Внешний вид и жесткость

И так, продолжим изучение и сравнение. Зачистим изоляцию и рассмотрим сами медные жилы.

Этот провод акустический, название производителя – OEHLBACH

Другой провод электрический, производитель может быть любой, но внешний вид его будет такой.

Чисто визуально – они сразу имеют отличия

Первый образец на ощупь и на изгибание – очень мягкий, что у меня это вызывало некую осторожность и подозрения – “а он реально сможет выдержать те нагрузки, которые заявлены производителем?” Надеюсь, что да. Второй провод раза в три жестче на изгиб

Чем это вызвано? Рассматривая жилы можно сразу заметить, что у второго провода (электрического) каждая жилка значительно толще, чем у аудиопровода (акустического). Это и является причиной такой “мягкости” на ощупь.

Второе, что придает гибкости акустическому проводу – отсутствие второй защитной оболочки. В электрическом проводе, каждая жила имеет свою изолирующую оболочку. Сверху провода покрыты общей (обычно белого цвета) оболочкой. Она достаточно толстая и изготовлена из ПВХ.

Акустические провода покрыты, мягким на ощупь, материалом на основе силикона (прозрачный). И отсутствие второй изолирующей оболочки позволяет получить “мягкий” провод для акустики.

Факторы, влияющие на звукопередачу

Влияние сопротивления на трансляцию аудио

Данный фактор начинает оказывать влияние на динамику передачи звука в целом, в том случае, когда оно (сопротивление) превышает 5% от полного сопротивления колонок. На формирование сопротивления влияют два параметра:

• Длина акустического кабеля;
• Площадь поперечного сечения.

Стоит отметить, что чем короче шнур для колонок, тем меньше образуется сопротивление. Профессионалы советуют обеспечивать наилучшие условия звучания таким образом, чтобы акустический кабель был как можно короче (везде, где это возможно), но при этом необходимо следить, чтобы усилители (колонки) находились как можно дальше друг от дружки. Отсюда напрашивается вывод, что сопротивление будет пропорционально длине провода, и поэтому при меньшей длине кабеля сопротивление будет минимизироваться. А разносить колонки и усилители подальше друг от друга необходимо для того, чтобы сохранить надлежащий стереоэффект.

Касательно влияния на сопротивление поперечного сечения – здесь будет работать следующее правило: чем ниже расположен датчик и чем толще провод, тем меньше будет создаваться сопротивление. Главное – не превысить общий порог сопротивления, выдаваемого усилителем (или колонками).

Однокабельное и двухкабельное подключение

Трансляция звука на колонки или усилитель может происходить посредством соединения одним или двумя кабелями. Естественно, что даже колонку, имеющую два выхода для акустических кабелей, возможно подключить и одним кабелем, но двойное подключение считается предпочтительным. Вся суть заключается в том, что двойное подключение позволяет создавать более открытое пространство звука, а его детализация при этом существенно повышается. С другой стороны, подсоединение с помощью единственного кабеля способно создавать более монолитный и органичный именно музыкальный звук. Данное качество однокабельного присоединения может потребоваться в особенных обстоятельствах (например, при трансляции музыки в условиях стесненного пространства).

Значение направления акустического кабеля для качества передачи

Профессионалы от мира акустики гарантируют, что направленный звук всегда будет иметь лучшее звучание. Это  говорит о том, что для получения более качественного направления звука, кабель, его передающий, должен быть проложен в определенном направлении. Поэтому, подключение должно производиться таким способом, чтобы отпечаток направления, указанный на изоляции провода, читался в том же направлении, что и передается сигнал. Указанная схема подключения наилучшим образом повлияет на синхронизацию звука и общую согласованность работы всей собранной аудиосистемы. Практика показывает, что если провод подключен не по направлению прохождения сигнала, то его четкость может снижаться в границах от «незначительной» до «ниже среднего».

«Прогрев» акустического кабеля

Профессионалы утверждают, что новый кабель требуется «прогреть», чтобы добиться от него пика по качеству передаваемого звука. Подобный «прогрев» предполагает работу (естественно, с перерывами) после первоначального подключения не менее 150 часов. По мере «разогрева» будет меняться и качество передаваемых им сигналах, что при сравнении первого включения и последнего возможно заметить попросту сравнив микрофонные записи выдаваемого аудио.

Провод для динамиков в колонке

Немаловажным в получении качественного звука является подключение кабелей к усилителю и колонкам. Провод для колонокв машине может быть подключен несколькими способами. Обычно используется зажим провода под шайбу и гайку, или применение готовых кабелей с разъёмами RCAили «тюльпан». Часто зачищенный провод запрессовывается в плоский контакт типа «лепесток». При зажиме зачищенного провода его нужно тщательно облудить, чтобы медь в месте соединения не окислялась. Применение готовых кабелей осложняется тем, что они выпускаются на определённую длину и бывает сложно проложить кабели так, как это нужно для конфигурации звуковой системы.

Как выбрать акустический кабель?

Выбирая для своей акустики аудиокабель основывайтесь на следующих правилах:

• Если вы покупаете недорогие колонки, то не думайте, что провод у них будет отменного качества.
• Если производитель популярен и известен, все комплектующие, в том числе и аудиокабели правильно подобраны.
• У качественного провода всегда широкое сечение, только так он сможет пропускать достаточно тока.
• На поверхности должно иметься лаковое покрытие, это предохраняет от короткого замыкания.
• Звучание не должно становиться хуже: если провод хорошего качества — то и звучание будет более хорошее.
• Провод должен обладать средним по значению сопротивлением, чем меньше показатель сопротивления, тем более качественным будет звук.
• Следует помнить, что лучше аудиокабели из меди. Обычно они состоят из двадцати медных проводов. Каждый отдельно изолирован и все они собраны в одну систему. Из-за того, что диаметр кабеля маленькие, то он имеет небольшое сопротивление. Это даёт возможность передавать сигнал с большой скоростью, не теряя качества.
• Крупный диаметр провода следует брать только, если он не длиннее трёх метров.

Прочие виды кабелей

Помимо уже названных, в продаже можно встретить следующие виды кабелей:

• Композитные – имеющие в своём составе другие металлы, помимо меди.
• Комбинированные – содержащие как металлические материалы, так и оные из других компонентов.
• Парный кабель (витая пара) – сразу 2 экземпляра, соединённые воедино.

Чтобы из всего представленного многообразия выбрать необходимый, который будет идеально подходить для аудиосистемы, нужно предварительно подключать каждый кабель к колонкам и тестировать качество получаемого звука.

Заключение

Таким образом, выбор акустического кабеля для аудиосистемы можно превратить из нудного многочасового занятия в единичный поход в магазин, если знать, по каким критериям необходимо осуществлять подбор. Разумеется, для того чтобы не разочароваться в покупке, проверку качества звучания, обеспечиваемого кабелем, следует осуществлять заранее.

Какие провода нужны для подключения колонок

Какой провод использовать для акустики. Выбор кабеля для колонок определяется следующими факторами:

• Выходная мощность низкочастотного тракта
• Конструкция провода
• Материал проводников
• Компания производитель

От мощности усилителя низкой частоты зависит сечение проводников. Лучше всего использовать многожильный шнур с концентрической конфигурацией жил и двойной изоляцией. Самой термостойкой и надёжной изоляцией является тефлоновая плёнка. Внешний рукав может быть выполнен из ПВХ или полиэтилена. Чтобы системы динамиков было проще фазировать, проводные линии должны иметь разные цвета изоляции или специальную маркировку. Жилы должны быть выполнены только из меди. Некоторые фирмы азиатского региона выпускают проводные линии со стальными жилами, покрытыми тонким слоем меди. Такой провод обладает большим сопротивлением, чем медный, что негативно сказывается на качестве передачи сигнала. Кроме того в точках соединения обмеднённых жил с разъёмами, имеет место ненадёжный контакт из-за окисления металла.Нужно выбирать акустический кабель производства известных компаний. Для того чтобы согласование акустики и УНЧ было оптимальным нужно избегать слишком длинных проводов, обрезая все излишки.

В проводах для колонок и усилителя, важны типы акустических разъёмов. Подключение элементов звуковой системы может осуществляться коннекторами следующих типов:

• RCA (Тюльпан)
• Банан
• Лопатка

RCA(Тюльпан) используется на кабелях для межблочных соединений и для подключения акустических колонок небольшой мощности. Коннектор типа «Банан» бывает разрезным и с уплотнением в виде плоских пружин. Оба варианта обеспечивают надёжный контакт только при отсутствии сильных вибраций. Поэтому колонки, используемые в автомобиле, подключаются только через клемму «Лопатка». Она надёжно фиксируется гайкой с шайбой гровера и обеспечивает самый надёжный контакт.

Как выбрать акустический кабель для колонок

С помощью акустического кабеля происходит подключение пассивной акустики. Он представляет собой чаще всего двухжильный медный провод, обладающий низким сопротивлением помещённых в изоляционный слой, надёжно защищающий токопроводящие жилы не только от физического прикосновения, но и от возникновения конденсаторного эффекта. Помимо того что каждый многожильный проводник помещен в изоляцию имеется также дополнительный слой, который предотвращает от механических помех, переломов и изгибов.

Акустический кабель должен быть эластичным и в то же время с прочной изоляцией, это возможно при применении таких материалов, как:

1. ПВХ (полихлорвинил);
2. Полиэтилен;
3. Тефлон.

Два таких медных проводника, по сути, идентичны, но только имеют маркировку полярности и направления завивания тонких проволочек в жиле, от этого зависит качество звука и способ подключения.

Как выбрать сечение

Для соединения даже мощных акустических систем величина тока имеет не такое важное значение, как сопротивление. Ведь согласно справочнику медный провод толщиной 1,5 мм2 даже при напряжении 220 Вольт будет выдерживать нагрузку мощностью в 4 100 Вт (огромная величина для акустических систем). Поэтому при подключении акустики выбор сечения проводника стоит основывать на сопротивлении, чтобы звуковой сигнал достиг своего пункта назначения, а именно колонки, с минимальными потерями

Чем толще будет жила кабеля тем ниже сопротивление — это основная аксиома, на которой основывается расчёт сечения акустического кабеля. Сопротивление при этом зависит от:

Поэтому при подключении акустики выбор сечения проводника стоит основывать на сопротивлении, чтобы звуковой сигнал достиг своего пункта назначения, а именно колонки, с минимальными потерями. Чем толще будет жила кабеля тем ниже сопротивление — это основная аксиома, на которой основывается расчёт сечения акустического кабеля. Сопротивление при этом зависит от:

• Материала проводника. Например, один метр провода сечением один мм2 из меди будет равен 0,0175 Ом, из серебра 0,016 Ом, а из алюминия 0, 026 Ом. Золото же обладает ещё меньшим сопротивлением, но его цена финансово не оправдана при создании систем звуковоспроизведения;
• Длины. Эта величина зависит от месторасположения усилителя и колонок;
• Сечение. Эта величина берётся примерно и чаще всего основывается на стоимости материала, бренда кабеля и его длины.

Если нужно определённое сопротивление, то существует формула для определения активного сопротивления проводника из неё можно найти и величину сечения: R=p*(L/S), где p – удельное сопротивление материала, L – длина проводника в метрах, S – площадь поперечного сечения в мм2.

Межблочный акустический кабель

Данная кабельная продукция соединяет между собой отдельные блоки, например, микшер и усилитель, или же предварительный и оконечный усилители, если они расположены в разных корпусах. Основными критериями выбора его являются:

• Обязательное наличие экрана, защищающего от помех;
• Тип разъёма для соединения;
• Производитель кабельной продукции такого назначения.

Витой акустический кабель

Этот тип кабеля не особо распространён среди любителей качественного звучания, но в последнее время его ценителей стало больше. Витой акустический кабель представляет собой витую пару проводов в изоляции, которая иногда, для улучшения помехоустойчивости, имеет экранирующую облачку из фольги. Такую продукцию используют очень часто для реализации звуковоспроизведения в автомобилях. Перед тем как выбрать акустический кабель такого типа нужно освоить и понять как вообще выбирается данная продукция.

Медные

К выбору медного кабеля следует подходить с особым вниманием. Итак, перед тем, как совершить прямую покупку товара, необходимо убедиться, что акустический медный провод имеет необходимую длину для правильной работы

Считается, что длинные медные провода должны иметь небольшой диаметр (особенно, если значения сопротивления не слишком высокие).

Также будет обеспечен необходимый уровень громкости.

При выборе медного кабеля важно убедиться, что на нем есть соответствующая маркировка производителя, которая идентифицирует компанию, которая сделала кабель. Если таких признаков нет, то можно сделать вывод, что данный товар — подделка — в результате нужно сразу отказаться от его покупки, так как нет никаких гарантий относительно качества звука и долговечности кабеля

В связи с тем, что медные кабели являются наиболее востребованным видом данной продукции, их выпускают в большом количестве и, в свою очередь, делят на несколько самостоятельных категорий

Поэтому перед покупкой важно убедиться, что вы покупаете именно акустический вариант — об этом должна быть специальная табличка

Медные кабели могут изготавливаться как из бескислородной, так и из монокристаллической меди

На этот фактор также стоит обратить пристальное внимание. Кроме того, необходимо отдавать предпочтение тонким проводам, так как они обеспечивают качественный звук, передаваемый из динамиков

Есть 3 типа меди, из которых сделаны аудиокабели: TPC, OFC и PCOC. Эти разновидности отличаются качеством звука, а, следовательно, и стоимостью. Итак, если вы хотите купить дешевый качественный медный акустический акустический кабель, следует отдать предпочтение типу TRS. Для бескислородных систем среднего класса подходят продукты OFC. При этом самые качественные кабели — это чистые медные.

Результаты измерений

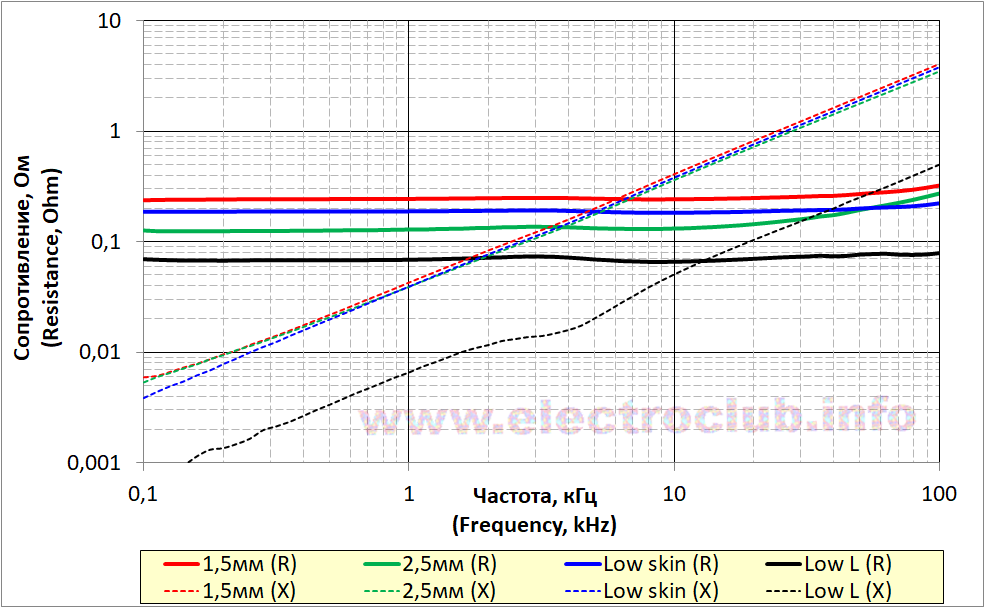

Результаты измерений всех четырёх кабелей показаны на рисунке 9. Измерялись два параметра:

— активное (омическое) сопротивление, на графиках оно обозначено «R».

— реактивное (индуктивное) сопротивление, на графиках оно обозначено «X».

На самом деле измерительный прибор показывает значения сериесных — последовательных сопротивлений Rs и Xs (рис. 7)

При измерении активного и индуктивного сопротивлений кабеля это не важно, а когда дойдёт до измерения ёмкости, я об этом расскажу подробнее

Рис. 9.

Рисунок 9 сам по себе очень интересный, но им пользоваться неудобно из-за того, что все кабели имели различное сечение провода и разную длину: 10…12 метров. Поэтому дальше я показываю графики обработанных результатов измерений.

Для большей наглядности я нормировал графики параметров каждого из кабелей к активному сопротивлению этого кабеля на частоте 100 Гц. То есть все дальнейшие графики показывают, как изменяется сопротивление каждого из кабелей по отношению к его активному сопротивлению R на частоте 100 Гц. Тогда их можно корректно сравнивать. В этом случае на результаты не влияет ни длина кабеля, ни его сечение. Только конструкция.

И начнём, конечно же, с самого главного – страшного и ужасного скин-эффекта.

Сечение проводника и длина

Сечение провода – еще один важный фактор при подборе подобной продукции для аудиосистем классов Hi-Fi

иHigh End . При незначительной площади сечении комплекс не получит должную мощность сигнала, что будет проявляться как недостаточное звучание низов и слабая динамика. Поэтому минимальная площадь сечения провода должна составлять не менее2,5 мм² .

Длина кабеля также имеет ощутимое, но при этом двоякое влияние на звук акустической системы. С одной стороны, законы физики настоятельно рекомендуют уменьшить протяженность проводника, что должно уменьшить уровень помех и искажений сигнала. С другой стороны, хорошие колонки не должны находиться близко к усилителю. Исходя из этого, лучший акустический кабель не может быть коротким. Поэтому перед его приобретением необходимо найти оптимальную длину из этих двух условий. Обязательно следить, чтобы он также имел определенный запас длины и не лежал внатяжку. Также стоит учесть, что при скрытой укладке проводника в штробах необходимо заложить резерв длины и на это мероприятие

Кроме того, в таком случае уделите внимание механической прочности изоляционного материала и экранирования
