Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

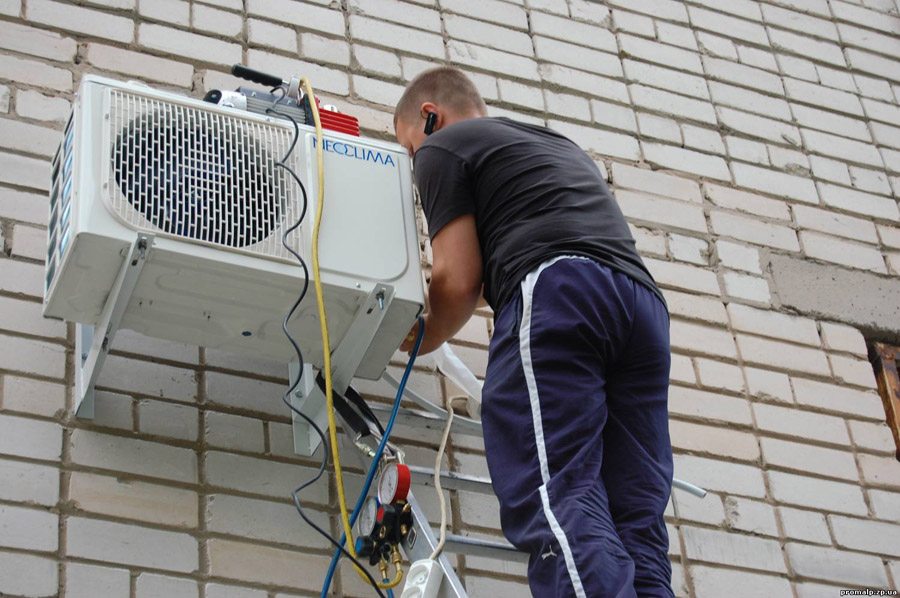

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

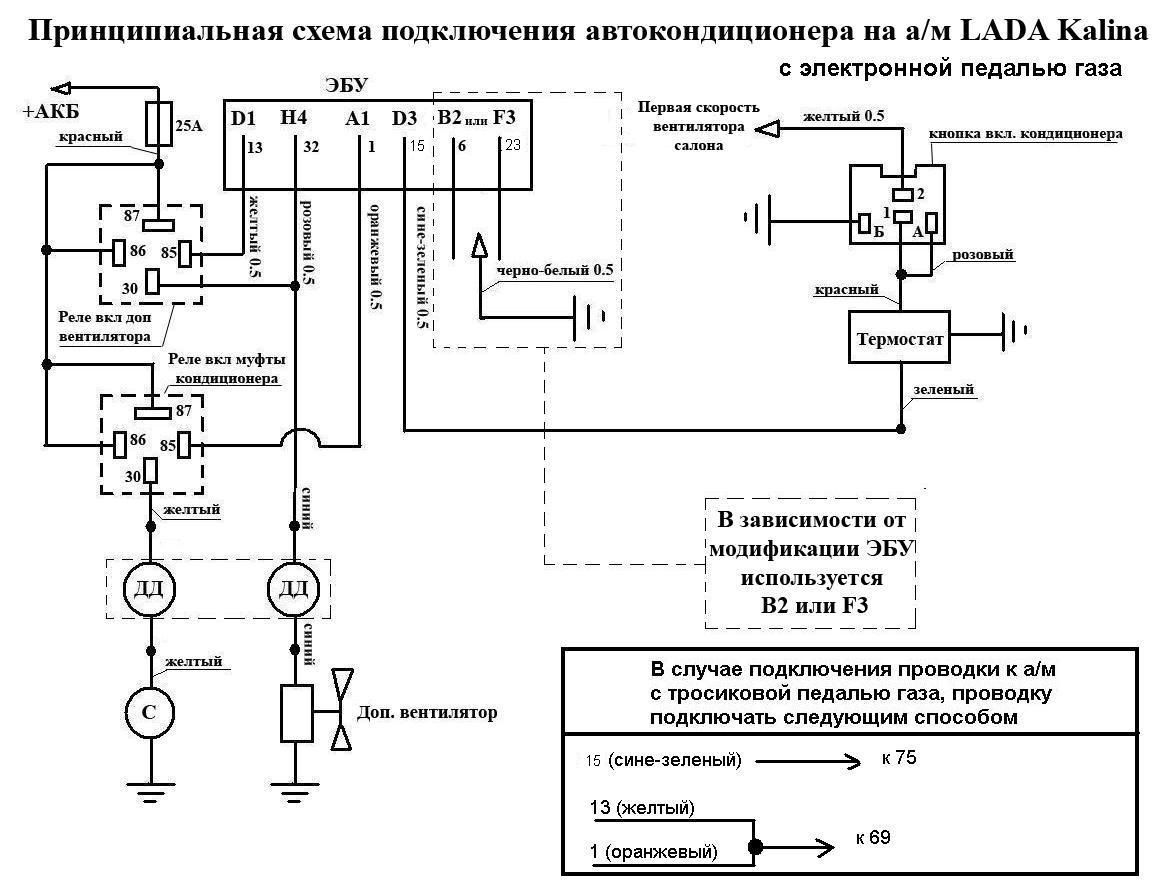

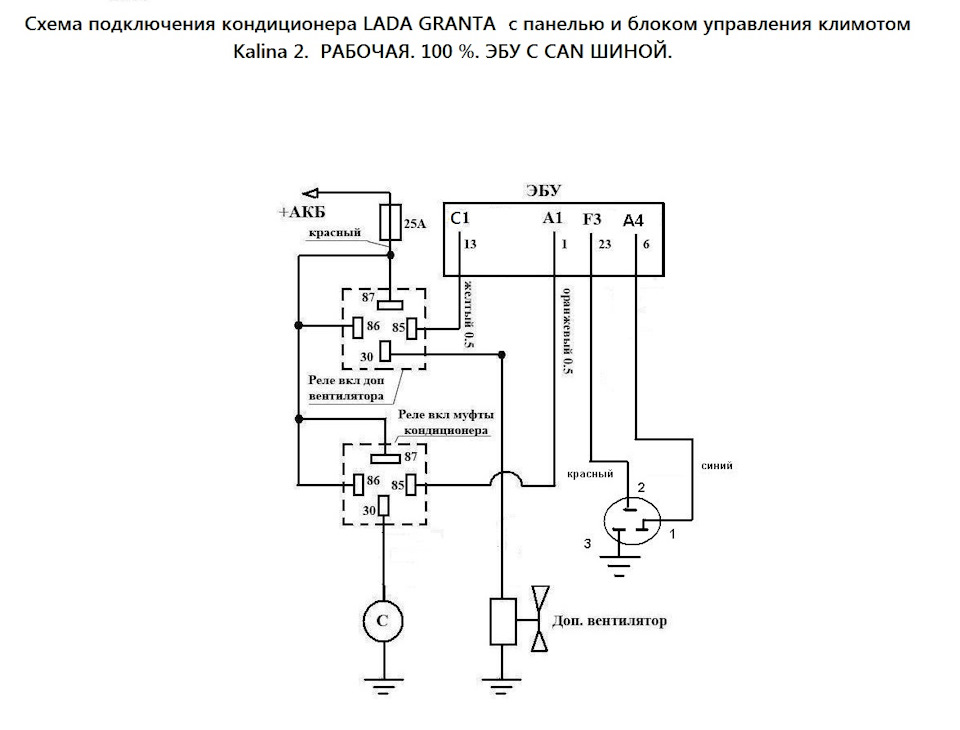

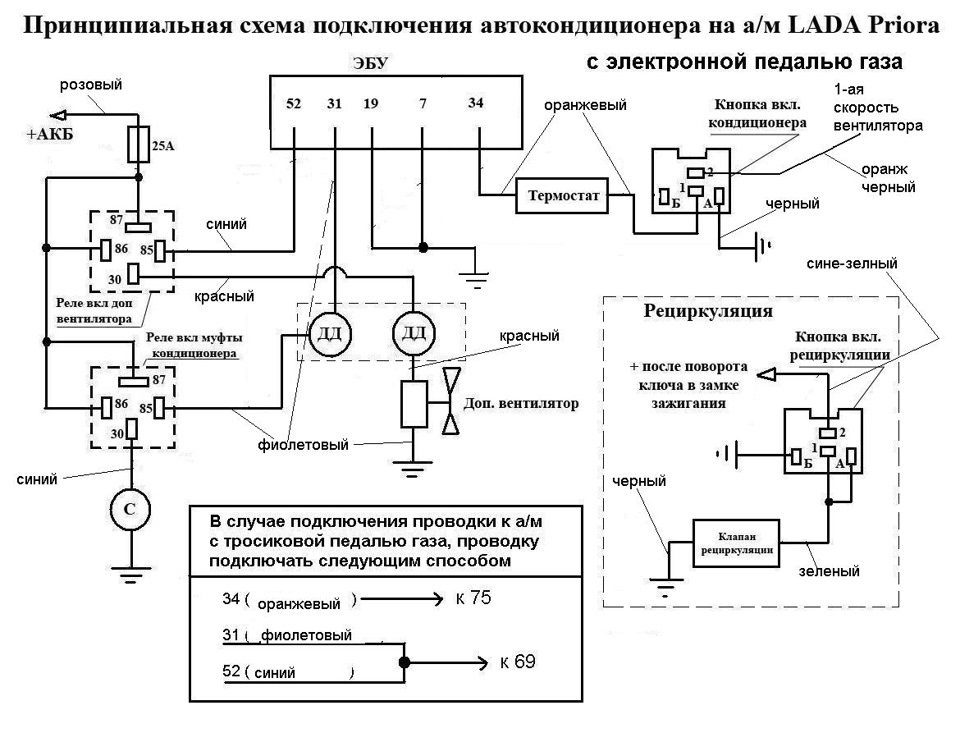

Устройство автокондиционера принципиальная схема.

В принципиальную схему устройства автокондиционера входит;

  1. Компрессор — в принцип его работы и устройства, заложена функция сжатия и преобразования хладагента — фреона из парообразного состояния в жидкость.
  2. Радиатор — конденсатор предназначен для охлаждения фреона.
  3. Ресивер — фильтр осушитель, устройство осуществляет очищение хладагента от влаги и различных загрязнений.
  4. ТРВ — терморегулирующий вентиль проходя через него газ резко расширяясь в объёме, закипает переходя из жидкого состояния в газа образное. Испаритель — блок установленный под панелью приборов в салоне автомобиля в нём проходит процесс закипания хладагента.
  5. Вентилятор расположенный в блоке сдувает со стенок испарителя холод, который проходя по воздуховодам попадает через дефлекторы в салон автомобиля.
  6. Вентилятор находящийся на конденсоре, помогает дополнительно охладить фреон, проходящий через его тонкие трубочки.
  7. Трубки и шланги высокого — низкого давления, являются связующим звеном между составными деталями узлов и механизмов кондиционера автомобиля.
  8. В электрическую схему, водят датчики давления, принцип их действия отвечать за цикличную работу, включение и выключение автокондиционера.

Как работает кондиционер в автомобиле схема.

  • Принцип и схема работы кондиционера в автомобиле. При нажатии на кнопку включения климатического оборудования, электромагнитная муфта, притягивает к шкиву прижимной стальной диск.
  • При желании можно увидеть, или услышать его характерный щелчок, с этого момента начинает работать компрессор автокондиционера, нагнетая высокое давление в высоко напорной стороне. Сам шкив, до момента включения кнопки вращается в холостую, приводимый в движение ремнём от двигателя.
  • Хладагент сжимается и переходит из состояния пара в жидкость. Далее циркулируя по магистрали (трубкам и шлангам) сначала высокого давления, попадает в конденсор — радиатор автомобильного кондиционера, где охлаждаясь встречным потоком воздуха и дополнительным вентилятором проходя через соты конденсатора, поступает в ресивер — фильтр осушитель, выполняющий функцию очистки и удаления влаги из системы.
  • Пройдя через них, хладон поступает через ТРВ (терморегулирующий вентиль) в испарительный блок, который расположен внутри салона под торпедо.
  • Состояние фреона переходит из состояния жидкости в пар. За счёт резкого расширения — закипания хладона, внутри блока образуется холод, в свою очередь сдуваемый салонным вентилятором, проходя по патрубкам — воздуховодам попадает долгожданным и прохладным воздухом в салон.
  • Далее цикл работы автомобильного кондиционера повторяется, отключение осуществляется датчиком высокого давления, который также входит в схему являясь неотъемлемой частью оборудования.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Последовательность действий при установке кондиционера

Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:

  1. Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
  2. Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.

Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.

Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).

Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.

К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

Инструмент вакуумирования

Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.

В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.

Заправка фреоном кондиционера

Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.

Honda Civic Hatchback 90 Синих Кони › Бортжурнал › Эл. схема управления кондиционером, управления двигателем их взаимная связь.

Приветствую всех зашедших и читающих!Эта запись продолжение начатой Компрессор кондиционера не включается…по холодуБукв много, осилит тот кому интересно или пробует ремонт системы кондиционера, а также присутствует электрическая схема обвязки блока управления двигателем.

Как всегда приходится копаться разбираться самому, вот какую информацию нарыл и обработал.Хотел разобраться с электрической схемой работы кондиционера и его цепей управления, а также что это за датчик температуры испарителя и зачем он нужен.По данному датчику и режимам работы информации не нашел существенной, но то что он играет важную роль в конечном результате включения муфты кондиционера это точно!

Под номером 1 (выделен красным цветом) — управляющий провод реле включения муфты кондиционера, управляюший сигнал выдает блок управления двигателем смотри сх№3-2

При включении кнопки АС напряжение (+12в) через датчик температуры (датчик температуры испарителя) и через замкнутый контакт датчика низкого давления (при наличии фреона достаточного давления) отправляетсяв блок мультиплексора (MULTIPLEX) смотри под номером 2 (выделено синим).

Под номером 2 (выделен синим) вход +12в с блока “кондиционер” смотри сх№1, также с мультиплексора смотри номер 3 (выделен желтым) отправляется в блок управления двигателем смотри сх№3-2.

И вот наступило окончание в формировании сигнала управления ( вклоткл) реле муфты кондиционера.С мультиплексора смотри номер 3 (выделен желтым) пришел сигнал в блок управления двигателем смотри сх№3-2 , блок управления увидел что в системе кондиционирования все в порядке формирует сигнал под номером 1 (выделен красным) на включение муфты кондиционера смотри сх№1 (выделен красным) и по внутренним алгоритмам поднимает ХХ примерно оборотов на 500 относительно обычного ХХ, чтобы после включения муфты (появилась нагрузка на двигатель) холостые стали как обычно 750-800 оборотов (вот отсюда повышенный расход при работе кондиционера).Влияние компрессора на работу двигателя.Компрессор забирает достаточно большую мощность у двигателя. По некоторым данным — до десяти л.с. или от от единиц до десятков процентов. Мощность двигателя расходуется на процесс сжатия и перекачки фреона по системе компрессором, на выработку генератором электроэнергии для поддержания в рабочем состоянии электромагнитной муфты компрессора и работы вентиляторов. Но есть и обратное влияние — двигателя на компрессор. Чем выше обороты двигателя, тем выше поднимется давление в секции высокого давления. Система рассчитана на подобное повышение и может среагировать кратковременным отключением муфты компрессора. При нажатии педали акселератора в пол компрессор также должен отключаться.

Это как бы все хорошо и стало понятно, как это работает и если что какие цепи проверять при устранении дефектов в системе кондиционирования, НО есть НО, вопрос при какой температуре этот датчик температуры испарителя дает запрет на включение муфты так и не нашел

В одной из статей прочитал вот это: “Очень важным датчиком является датчик температуры испарителя. Датчик температуры испарителя не допускает замерзания испарителя и в диапазоне около или чуть выше нуля (для разных систем — по-разному) отключает муфту компрессора.” — как я понял то при 0 градусов внутри салона автомобиля не включится? х.з …

ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯДатчик температуры испарителя представляет собой термистор NTC (с отрицательным температурным коэффициентом), передающий в модуль ATC (автоматического управления температурой) сигнал температуры воздуха на выходе из испарителя. Датчик температуры испарителя установлен в правой стороне корпуса отопителя и входит в радиатор испарителя.Модуль ATC (автоматического управления температурой) использует входной сигнал от датчика температуры испарителя, чтобы управлять включением и выключением муфты компрессора A/C (кондиционирования воздуха) для предотвращения образования льда на испарителе.

Буду ждать тепла чтобы проверить включение муфты кондиционера, а перед этим заеду на диагностику для успокоения).psможет кто обладает дополнительной информацией, относительно почему не включается кондиционер по холоду и при какой температуре запрет, в комментах скидывайте ссылки буду читать и разбираться.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Типовые ошибки монтажа

Стандартными ошибками, которые допускают непрофессионалы, являются следующие:

  1. невыполнение вакуумизации или проведение процедуры неправильно, следствием таких действий будет: наличие водяных паров во фреоновой магистрали, высокое давление конденсации, а далее – пробой в изоляции двигателя;
  2. нарушение правил монтажа, в том числе заломы трубок, несоблюдение углов уклонов, длинные трассы и другое, из-за этого выходит из строя смазочная система компрессора;
  3. некачественно выполненное соединение соединений трасс фреона;
  4. попадание посторонних веществ в магистрали.

Если в процессе подключения избежать данных ошибок, вы можете рассчитывать на работоспособность и эффективность сплит-системы. Но, если вы неуверены в своих знаниях, лучше доверить работы профессиональным мастерам сервисной службы торговой марки климатической техники.

Источник

Что собой представляет процедура подключения кондиционера к электросети

Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.

Схема холодильного контура


Практически применяют два базовых метода для подключения системы кондиционирования. Концы незадействованных проводников необходимо тщательно заизолировать изоляционной лентой.

Чтобы подсоединить внутренний блок, нужно использовать усиленные розетки и установить рядом автомат защиты. Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Незначительная мощность системы.

Установка кронштейнов Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил. Могут подключаться как к стационарно проложенной электрической сети, так и иметь отдельно проложенную кабельную линию. Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Сначала прокладывается электропроводка.
Ошибки при установке кондиционера
