Металлорукав для кабеля. классификация. достоинства и недостатки. проведение монтажа

Правила прокладки кабеля в металлорукаве: основные нормы

Основная цель приготовления маршрута гофротрубы – это беспрепятственная протяжка силового или слаботочного кабеля внутри. При проектировании схемы прокладки следует стремиться к бесстыковому монтажу. Если же длина участка или его конфигурация не позволяют этого сделать, то стык выполняют при помощи обжимной муфты.

Основные правила монтажа проводки в металлических трубках:

Проект прокладки кабеля необходим для определения точной длины металлорукава. С его помощью удастся сократить число ненужных изгибов и соединений.
Перед установкой гофру нужно проверить на предмет отсутствия задиров и других дефектов.
Монтируют кабель-канал без лишнего натяжения, которое может привести к зазорам между витками.
В сухих помещениях используют недорогой оцинкованный металлорукав. В помещениях с влажными условиями эксплуатации стоит выбирать герметичные изделия со специальными муфтами.

Протяжка кабеля осуществляется двумя способами: до монтажа металлорукава или после. Если по маршруту нет критичных изгибов, то оптимальное решение – протянуть провод после установки гофрированной трубки. Обычно в новом рукаве присутствует стальная проволока для протяжки кабеля. Прокладка провода заранее тоже возможна, особенно это актуально, когда гофра по проекту изгибается под углом 90°. Заводить кабель нужно с запасом для последующего подключения в монтажной коробке. Собранный кабель-канал крепится к щитовой или распределительной коробке при помощи фитингов и муфт.

Разновидности материала

Существует несколько разновидностей бронерукава для кабеля. Они отличаются внешним видом, условиями использования и техническими характеристиками. Классифицируют изделия по двум признакам:

способу формовки;
материалу внешней оболочки.

Наиболее популярное изделие — это «гармошка». Герметичная труба хорошо сохраняет форму, изготавливают ее из высококачественной нержавеющей стали. Но у этой модели есть существенные недостатки: довольно высокая стоимость и ограничения в гибкости. Максимальный радиус искривления в 20 раз превышает охват трубы. Если превысить этот показатель, то рукав лопнет от перегрузки. Применять изделие можно только в помещениях со специальными условиями.

Для промышленных и жилых объектов подойдет гофра массового типа. Сочленения в ней соединены в сложную конфигурацию, создавая неразрывное прочное изделие. Сгибать рукав можно под разными углами, в том числе на маленькие радиусы. Но есть один недостаток — плохая герметичность. Попавшая внутрь жидкость долго будет храниться в гофре, приводя к образованию коррозии и бактерий.

Не пропускает влагу металлорукав для кабеля с покрытием ПВХ, которое наносят поверх стальной пружины. У изделия не снижается гибкость. Витки защитят провод от механических повреждений и повысят пожарную безопасность, ведь в замкнутом пространстве пламя не распространяется. Существует следующая классификация изделий по внешнему материалу:

рукав из оцинкованной стали;
нержавеющая гофра;
труба с уплотнителем.

Витковый рукав обычно изготавливают из оцинкованной стали — дешевого материала, который не подвергается коррозии. Если не тревожить изделие после его укладки, то оно прослужит десятилетия. Для подвесного монтажа лучше приобрести гофру из нержавеющей стали. У нее не сотрется покрытие на витках, а сам материал намного прочнее цинка, поэтому труба при правильной установке и подходящих условиях эксплуатации практически вечна.

https://youtube.com/watch?v=Prf3UCQsfsQ

Применение металлорукава при прокладке кабелей и проводов

Металлорукава используются при прокладке проводов и кабелей там, где есть риск механического повреждения и воздействия на них агрессивных составляющих окружающей среды. Также металлорукава часто применяются для создания защитного экрана, препятствующего возникновению помех.

Металлорукав РЗ-ЦХ

В процессе установки и эксплуатации кабели и провода могут быть повреждены различным механическим воздействиям (перегибы, вытягивание, повреждение грызунами, проч.). Чтобы обеспечить защиту их от таких воздействий можно использовать металлорукав РЗ-ЦХ. Это гибкий негерметичный металлический рукав, который широко применяется не только при монтаже силовых электросетей, но и на кабельных линиях связи и при подключении к защитному заземлению благодаря способности экранировать электромагнитные помехи. Металлорукав РЗ-ЦХ изготавливается из оцинкованной стальной ленты, уплотненной на стыках хлопчатобумажным материалом.

Металлорукав РЗ-СЛ

Другим распространенным защитным элементом является металлорукав РЗ-СЛ, который изготавливается из белой жести электролитического лужения с оловянным напылением. Основными отличительными характеристики металлорукавов Р3-СЛ являются долговечность и способность эффективно противостоять коррозии. Этому способствует покрытие из олова и функциональная полипропиленовая упаковка, способная выдерживать значительные перегрузки.

Такие характеристики определяют сферу применения металлорукава РЗ-СЛ: монтаж проводов и кабелей во влажных и сырых помещениях с повышенной коррозионной активностью.

Металлорукава в ПВХ-оболочке

Так же широко применяется металлорукав в ПВХ-оболочке. Это герметичные металлорукава, предназначенные для предохранения кабелей от механического повреждения, а также защиты от воздействия химически активных веществ, солнечного излучения и влаги. Металлорукав в ПВХ-оболочке может использоваться для скрытой и открытой прокладки в помещениях и за их пределами: в каналах, траншеях, туннелях и даже во взрывоопасных зонах.

Благодаря конструкции из оцинкованной или нержавеющей стали, заключенной в оболочку из ПВХ, металлорукава данного типа способны обеспечить максимальную степень защиты кабелей и проводов от воздействия окружающей среды, в том числе воды и пыли при использовании герметичных соединительных элементов и гермовводов.

Преимущества и недостатки рукава

Металлорукава, применяемые для прокладки кабелей, имеют следующие положительные качества:

повышают срок службы электросетей;
монтируются без применения особых инструментов;
высокопрочны, устойчивы к грызунам;
защищают от механических повреждений, атмосферных осадков, химических веществ;
пожаробезопасны (не поддерживают горения);
используя разновидность с ПВХ-оболочкой, при условии надежного заземления в разы повышается защита от ударов тока;
при необходимости участок цепи легко и быстро заменяется;
сделаны из гибкого материала;
экологически безопасны;
повороты и изгибы не становятся причиной внутренних напряжений, деформаций.

Изделие с защитным ПВХ-покрытием

Есть у изделия и характерные недостатки:

цена;
усложняет прокладку и продлевает сроки монтажа;
не подходит для мест, где накапливается влага (изоляция может испортиться).

Обратите внимание! Недостаток, связанный с ограничением укладки в местах с повышенной влажностью, решается установкой дренажной системы в нижней точке сети. Эффективный способ защиты проводки. Эффективный способ защиты проводки

Эффективный способ защиты проводки

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех

Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.

Сфера применения

В соответствии с правилами устройств электрических установок проводку нужно прокладывать в специальном рукаве. Он может быть изготовлен из пластика или стали с гладкими стенками, а также из металлической или диэлектрической гофры. Изделие необходимо использовать при прокладке кабеля в постройках из легковоспламеняющихся материалов — пенопластовых композитов, пластика, бревен, брусьев, панелей СИП. Гибкий металлорукав применяют только для открытой проводки. Когда она закрыта, используют цельную стальную трубу.

Если кабель прокладывается в изоляции или утеплителе, то его тоже нужно предохранить оболочкой. Это касается стен, которые регулярно подвергаются воздействию влаги, а также уличной и подвесной прокладки. Используют металлический рукав в помещениях, где могут быть частые перепады температуры — в банях, котельных, саунах, термообрабатывающих цехах и кухонных блоках.

Применяют материал для прокладки кабелей в зданиях с высокими механическими рисками — на пилорамах, в мастерских, автосервисах и слесарных цехах. Металлическая труба применяется под грунтом, она необходима и в том случае, когда понадобится провести несанкционированные работы.

Сфера применения металлического гофрированного рукава

Правила устройства электроустановок (ПУЭ) предписывают использование дополнительной металлической оболочки в следующих условиях:

Монтаж силовой линии в помещениях, построенных из горючих материалов: бревно, брус, СИП панели, композитные материалы на основе пенопласта, пластик.
При этом, есть жесткие ограничения: гибкий металлорукав применяется только для открытой прокладки. Для скрытой проводки в деревянном массиве применяется цельная металлическая труба.
Прокладка кабеля в толще тепло или звукоизоляции (за исключением минеральных материалов, не поддерживающих горение).
Встроенный монтаж в стенах, подверженных увлажнению.
Уличная (наружная) прокладка, подвесной монтаж.
Помещения с напряженными температурными условиями: котельные, кухонные блоки, цеха с термообработкой металлов, бани.
Проводка в зоне механических рисков: пилорамы, слесарные цеха, автосервисы и мастерские.
Прокладка в грунте. Особенно, если есть риск несанкционированных земляных работ.

Кроме того, металлорукав для электропроводки используется в целях защиты от помех: если рядом с силовым кабелем, параллельно располагается сигнальный.

Достоинства и недостатки

Использование при прокладке кабельных сетей металлорукава сулит такие преимущества:

многолетнюю эксплуатацию системы, которая может продлиться до полувека;
легкость обустройства, не требующую применения специального инструмента;
невозможность повреждения грызунами;
невосприимчивость в отношении воздействия атмосферных осадков и агрессивных сред;
защита от механического повреждения;
негорючесть;
наличие дополнительной защиты от удара током при проведении заземления, предусматриваемого ПУЭ;
возможностью заменить участок кабельной сети;
высокую гибкость, сочетающуюся с сохранением заданного проходного сечения и не приводящую к созданию внутренних напряжений и микротрещин, нарушающих целостность оболочки;
экологическую чистоту.

Распространение металлорукавов для кабеля сдерживается достаточно высокой стоимостью изделий, что относят к их недостаткам, как и:

удлинение сроков монтажа;
требование исключения возможности скапливания влаги, снижающей уровень изоляции.

https://youtube.com/watch?v=HROFV5zg2Jo

Электропроводка в доме. Коммутация проводов

Электрическая проводка дома состоит из множества элементов. Все эти элементы в конечном итоге понадобится соединить в единую сеть. Каждое соединение (коммутация) должно быть надежным и безопасным. Все соединения должны осуществляться только в распределительной коробке. Распределительная коробка всегда должна иметь свободный доступ к ней (не быть заштукатуренной или наглухо зашитой облицовкой) и располагаться в доступных местах (без дополнительных действий по освобождению места для доступа к ней).

В основном для коммутации проводов применяется способ скручивания их между собой (скрутка).

Такой способ требует, для обеспечивания своей надежности и безопасности, одну из следующих дополнительных операций (п.2.1.21 ПУЭ):

пайки;
опрессовки;
сварки;
или обжима.

Пайка

Это не самый простой по технологическому исполнению метод, но дающий очень высокую надежность соединения проводов. Для осуществления пайки необходимо:

Подобрать необходимый припой (в зависимости от материала провода).
Для флюса ( вещества предназначенные для удаления оксидов с поверхности проводов и улучшения растекания припоя) подойдет канифоль.
Подготовить паяльник (включить его и разогреть).
Зачищенные от изоляции провода отшлифовать наждачной бумагой.
Скрутить между собой коммутируемые провода (длиной 50-70 мм) с использованием пассатижей. Скручивать провода необходимо плотно, но не сильно, чтобы не деформировать их до поломки.
Разогреть место скрутки проводов паяльником (или газовой горелкой если жилы толстые).
Нанести на провода флюс по всей скрутке.
Полностью покрыть скрутку проводов горячим припоем.
Дать остыть припою на проводах и проверить надежность и полноту пайки.
Соединение надежно изолировать изолентой или другим способом.

Опрессовка

Для опрессовки понадобится инструмент, с помощью которого можно надежно обжать место соединения проводов и специальная гильза-наконечник. Гильза- наконечник (или ГАО – гильза алюминиевая для опрессовки) это алюминиевая трубка со смазкой или без. В качестве обжимающего инструмента можно использовать ручные пресс-клещи, пассатижи, механический или гидравлический пресс. Далее выполняются следующие действия:

С концов проводов полностью удаляется изоляция на 20-40 мм от края (в зависимости от длины приготовленной ГАО).
Металл проводов до блеска зачищается наждачной бумагой.
Провода пассатижами туго, но аккуратно скручиваются между собой.
Подбирается подходящая по диаметру сечения скрутки ГАО (лучше со смазкой, иначе придется самостоятельно наносить кварцево-вазелиновую пасту).
Гильза надевается на скрутку проводов.
ГАО полностью обжимается приготовленным инструментом.
Проверяется качество обжатия по полному отсутствию возможности движения жил проводов в гильзе.
Соединение надежно изолируется изолентой или другим способом.

Сварка

Сварка – это сплавление металла проводов в одну жилу под воздействием электрической дуги. Способ очень эффективный, но требует специальный сварочный аппарат и больше подходит профессионалам, чем для самостоятельного исполнения.

Обжим

Обжим наиболее доступный по технологическому исполнению способ усиления и изоляции коммутации, и не менее эффективный, чем предыдущие.

Обжим скрутки проводов производится с помощью клеммных колодок, колпачков СИЗ (соединительные изолирующие зажимы), или зажимов фирмы WAGO .

Клеммные колодки позволяют коммутировать медные и алюминиевые провода, так как они при этом не имеют прямого контакта. Эти изделия существуют под различные сечения проводов и просты в использовании. Коммутация в таких колодках возможна двумя способами:

Каждый провод под свой винт.
Каждый провод сквозь всю клемму под оба винта.

Колпачки СИЗ с усилием накручиваются на скрутку проводов. Под воздействием усилий коническая пружина из металла внутри колпачка раздвигается и надежно сжимает жилы скрутки проводов. Для предотвращения окисления при коммутации алюминиевых проводов внутрь добавляется паста, предотвращающая окисление.

Зажимы WAGO сжимают провода под усилием пружины. Они не имеют винтов, также позволяют соединять медные и алюминиевые провода, бывают под провода различной жесткости и многожильности. Различаются зажимы WAGO по количеству применений (одноразовые и многоразовые) и по количеству одновременно коммутируемых жил (до 8-ми). Пользоваться такими зажимами очень просто, надо:

если зажим одноразовый, просто вставить провод в гнездо до его фиксации;
если зажим многоразовый, вставить провод в гнездо, а затем защелкнуть фиксатор.

Условное обозначение при заказе дополнительной гайки ТУ1690-020-45416838-2008

Пример обозначения при заказе	Описание гайки
ГП-К1/2″ ТУ1690-020-45416838-2008	Плоская гайка для соединителя герметичного металлорукава ГЕРДА-СГ-16-Н-К1/2″
ГЭ-М25х1,5 ТУ1690-020-45416838-2008	Гайка эквипотенциальная для соединителя герметичного металлорукава ГЕРДА-СГ-22-Н-М25х1,5

Таблица 5.

Для герметичного металлорукава

Код заказа соединителя ГЕРДА-СГН — наружная резьбаВ — внутренняя резьбаТр — на трубуМ — метрическая (1) резьбаК — коническая дюймовая NPT (2)

Размеры соединителя (3) ГЕРДА-СГ, мм

Гайка плоская ГП

Гайка эквипотенциальная ГЭ

Код заказа гайки ГП

Размер(3),мм

Код заказа гайки ГЭ

Размер(3),мм

Внутренний диаметротверстия, мм

Ключ C

Ключ E

Ключ D

Ключ В

ГЕРДА-МГ-16

ГЕРДА-СГ-16-Н-М20х1,5

13,9

–

ГП-М20х1,5

ГЭ-М20х1,5

3,7

ГЕРДА-СГ-16-В-М20х1,5

–

ГЕРДА-СГ-16-Н-К1/2″

ГП-К1/2″

–

ГЕРДА-СГ-16-В-К1/2″

–

ГЕРДА-СГ-16-Тр(4)

–

ГЕРДА-МГ-22

ГЕРДА-СГ-22-Н-М25х1,5

18,5

–

ГП-М25х1,5

3,5

ГЭ-М25х1,5

4,5

ГЕРДА-СГ-22-В-М25х1,5

–

ГЕРДА-СГ-22-Н-К3/4″

ГП-К3/4″

–

ГЕРДА-СГ-22-В-К3/4″

–

ГЕРДА-СГ-22-Тр(4)

–

ГЕРДА-МГ-25

ГЕРДА-СГ-25-Н-М32х1,5

23,8

–

ГП-М32х1,5

ГЭ-М32х1,5

ГЕРДА-СГ-25-В-М32х1,5

–

ГЕРДА-СГ-25-Н-К1″

ГП-К1″

–

ГЕРДА-СГ-25-В-К1″

–

ГЕРДА-СГ-25-Тр(4)

–

ГЕРДА-МГ-35

ГЕРДА-СГ-35-Н-М40х1,5

31,8

–

ГП-М40х1,5

ГЭ-М40х1,5

ГЕРДА-СГ-35-В-М40х1,5

–

ГЕРДА-СГ-35-Н-К1.1/4″

ГП-К1.1/4″

–

ГЕРДА-СГ-35-В-К1.1/4″

–

ГЕРДА-СГ-35-Тр(4)

–

ГЕРДА-МГ-40

ГЕРДА-СГ-40-Н-М50х1,5

36,8

–

ГП-М50х1,5

ГЭ-М50х1,5

6,2

ГЕРДА-СГ-40-В-М50х1,5

–

ГЕРДА-СГ-40-Н-К1.1/2″

ГП-К1.1/2″

–

ГЕРДА-СГ-40-В-К1.1/2″

–

ГЕРДА-СГ-40-Тр(4)

–

1 – метрическая резьба М по ГОСТ 24705-2004 (ISO 724:2003) с шагом 1,5.2 – резьба NPT соответствует российскому стандарту резьбы K (ГОСТ 6111-52, коническая дюймовая с углом профиля 60 градусов).3 – приводятся для справки, производитель может изменить размеры без предварительного уведомления.4 – допустимый диаметр трубы для соединителя на трубу указан в таблице 4

Защита электрических проводов

У металлической гофрированной трубки есть два очень важных назначения:

Защита электрического кабеля от влаги, перегибов, повреждений, электромагнитного излучения и химических реагентов;
Защита самого здания от возгорания в результате проблем с проводкой. Даже в случае короткого замыкания и плавления изоляции кабеля металлорукав не даст распространиться пламени.

Чаще всего металлические гофрированные трубки применяются там, где риск возгорания особенно велик. Они незаменимы в производственных цехах, промышленных зданиях. Кроме того, металлорукава часто применяются при монтаже проводки в деревянном домостроении, о чём портал Rmnt.ru подробно писал. Также металлическая защита кабеля используется в каркасных домах, в стенах из самана и гипсокартона, конструкциях из пластика.

Существует четыре вида металлических гофрированных кабель-каналов:

Оцинкованные. Они не герметичные, это трубка, которая скручена из тонкой оцинкованной полосы. Места стыков уплотняют тканью из асбеста;
Из лужёной жести. Тоже не герметичные, но перед скруткой жесть защищают от ржавчины и внешних воздействий с помощью электролитического лужения. В итоге металлорукав служит дольше и может быть использован в помещениях с высокой влажностью;
Из нержавеющей стали. Прочный, не боящийся коррозии, может применяться в помещениях с агрессивной химической средой. Долговечный и надёжный, но достаточно дорогой вариант защиты электропроводки;
В поливинилхлоридной оболочке. Отличается хорошими герметичными свойствами, не боится влажности, механических воздействий, химических веществ. Такую гофру вполне можно закопать в траншею, проводя кабель к дому, применять в уличных условиях и промышленных цехах.

Перечислим основные правила монтажа проводки в металлических гофрированных трубках:

Нельзя забывать о таких важных фитингах, как хомуты, скобы, муфты, которыми будут соединяться концы трубок;
План проводки необходим, чтобы точно определить длину металлорукава, сократить количество ненужных изгибов и соединений;
Перед монтажом гофротрубку обязательно проверяют на наличие дефектов, задиров, повреждений. Внутри не должно быть пыли и грязи;
Укладывается кабель-канал без натяжения, ведь это приведёт к появлению щелей между витками гофры;
Нельзя также допускать провисаний;
Резких изгибов быть не должно;
Для сухих помещений вполне можно использовать самый недорогой оцинкованный металлорукав, для влажных выбрать герметичные варианты, а места соединений прикрывать специальными муфтами или изолентой;
Если вы будете проводить сварочные работы, защищайте металлическую гофру на это время, потому что металл достаточно тонкий и может быть повреждён.

Важно! Выбирая размеры металлорукава для проводки, нужно учитывать, что его наполняемость не должна превышать 70% внутреннего диаметра

Металлорукава по размерам делятся на 12 категорий, от 5,1 миллиметра до 78 миллиметров внутреннего диаметра и от 9,8 до 87,1 миллиметра внешнего диаметра. Для примера: у вас кабель 3х2,5 с наружным диаметром приблизительно 11 миллиметров. То есть для него нужен металлорукав с внутренним диаметром не менее 13 миллиметров. Следует выбирать металлический рукав категории 15 с внутренним диаметром 14,7 миллиметра — это ближайшее к нужному значение.

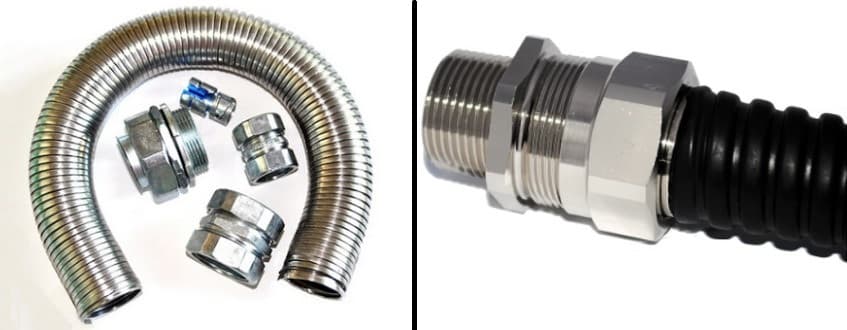

Чаще всего гофротрубки из металла продаются бухтами длиной 30, 50 и 100 метров, но вы сможете получить куски нужно длины, используя инструменты для плавной резки металлических изделий.

Чтобы провести правильный монтаж кабеля в металлической гофрированной трубке, вам потребуются следующие фитинги:

Резьбовые муфты. У них есть специальная царапающая гайка. Муфты могут быть прямыми, угловыми, с внутренней и наружной резьбой. Они обеспечат дополнительное заземление шланга. Прямые муфты нужны, чтобы соединить два конца металлорукава, а вводные — для монтажа проводки к оборудованию, ящику или щиту. Шаг резьбы муфты должен отвечать шагу витка рукава;
Хомуты, как пластиковые, так и металлические. Необходимы для фиксации гофротрубки.

опубликовано econet.ru
