Содержание
Что такое металлоискатель
Металлоискатель — прибор, позволяющий обнаружить скрытые от глаз под толщей земли металлические предметы. Приборы классифицируются в зависимости от принципа работы и предназначения.
Выделяют основные виды:
- Приборы динамического типа. Их конструкция простая, но чувствительность для поиска на большой глубине слишком слаба. И, чтобы не потерять сигнал, металлоискатель необходимо постоянно перемещать из стороны в сторону.
- Устройства импульсного типа. Они отличаются большой чувствительностью, могут подстраиваться под разные виды металла и грунта. Однако для настройки требуются знания азов радиоэлектроники. Являются оптимальным вариантом для самодельного изготовления.
- Электронные детекторы. Среди преимуществ выделяют хорошую отзывчивость объектов на магнитное поле и наличие функции отсеивания ненужных сигналов, что сказывается на быстром поиске монет, водопроводных труб и др.
- Глубинные металлоискатели. Относятся к профессиональному оборудованию и предназначены для обнаружения металлических объектов на глубине до 6 м (в 2 раза больше, чем устройства всех остальных типов).
- Стационарные приборы. Не используются в поиске, а устанавливаются в местах массового скопления людей (на вокзалах, в метро, административных зданиях).
Схемы
Собирать металлоискатель Пират можно с использованием различных микросхем, а также транзисторов. От выбора электронного компонента будет зависеть проникающая способность катушки, ширина обнаружения, а также величина частоты и скорости приема сигнала. Также новичку будет удобнее использовать транзисторы, так как их легко найти в старой аппаратуре. Далее более подробно о разновидностях схем устройства.
NE555
Выбирая схему металлоискателя Пират на микросхеме NE555 стоит учитывать, что этот компонент будет выступать в роли усилителя частоты для передатчика прибора. Приемник для такой схемы может быть собран на микросхеме К157УД2.
Такой принцип поможет усилить сигнал от передатчика, а также намного снизить помехи при использовании катушки более широкого диаметра.
TL072
Металлоискатель Пират можно собрать на микросхеме TL072. Этот компонент станет основой приемника устройства. Таких элементов понадобится 2. В схеме с этим элементом будет использована микросхема NE555, как основа для передатчика. Такая подборка не влияет на качество проникающей способности, но значительно стабилизирует рабочую частоту, выравнивает тональность сигнала, значительно снижает помехи.
Это особенно важно при взаимодействии с крупными и многочисленными намагничиваемыми предметами, залегающими в сырой почве на разной глубине
Транзисторы
Схема металлоискателя Gират на транзисторах значительно проще. Ее выбирают в случае, если трудно найти ранее описанные микросхемы. В подобной схеме, транзисторы выступают основой для частотного генератора и приемника. Главный недостаток использования этих элементов заключается в сложности последующей настройки. Транзисторы обладают очень узкой возможностью для увеличения параметров частот, посылаемых генератором сигналов. Также этот параметр будет трудно подстроить под принимающей узел будущего устройства. Для тонких настроек и корректировки понадобится осциллограф. Основным плюсом выбранной схемы является ее большая устойчивость к перегреву переменных резисторов.
Более дорогие и сложные микросхемы приходят в негодность при возникновении высокой температуры из-за наличия в устройстве резисторов с высоким сопротивлением.
К561LA7
Последняя схема предполагает в своей основе микросхему К561LA7. Этот элемент делиться на 4 сектора:
- 2 сектора используются в качестве частотного генератора. Именно такой принцип позволяет получать высокий сигнал и сохранять его при увеличении диаметра катушки на 3–5 сантиметров.
- Сектор 3 отвечает за прием отраженного сигнала от металлического предмета в почве. Также намного увеличивается частота реакции на намагничиваемые предметы и драгоценные металлы. Дискриминация не является высокой, но при определенном опыте эксплуатации можно научится определять металл по звуку.
- Сектор 4 является фильтром сигналов. Он сопоставляет уровень отправленного и принятого импульса, передает на усилитель конечную частотную тональность. Этот сектор очень важен при наличии в земле предметов, размером не превышающих диаметр монеты.
Данная схема очень хорошо подходит для последующих настроек. Наличие встроенного фильтра может значительно повысить возможность обнаружения золота, среди намагничиваемых элементов в почве.
Как сделать несложный металлоискатель для поиска на пляже
В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.
Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!
Требующиеся материалы
Для сборки металлоискателя вам потребуется:
- микросхема таймера NE555N, в корпусе DIP;
- резистор 47 кОм;
- два конденсатора 2.2 мкФ, 16 В;
- кусочек контактной макетной платы;
- батарейка на 9 вольт, переключатель, колодка для батареи;
- электромеханический звукоизлучатель;
- 100 метров медного провода диметром 0.2 миллиметра;
- немного плотного картона и клей.
Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.
Схема металлоискателя
Идея металлоискателя взята из книги «499 схем на таймере NE555
». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.
Поисковая катушка
Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.
Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.
Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.
Монтажная плата
Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.
Размер платы примерно получился равным размеру спичечного коробка.
Корпус
Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.
Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.
Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.
Заключение
Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.
Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!
zen.yandex.ru
Изготовление отдельных частей
Блины №1 и №2
Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.
Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.
Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

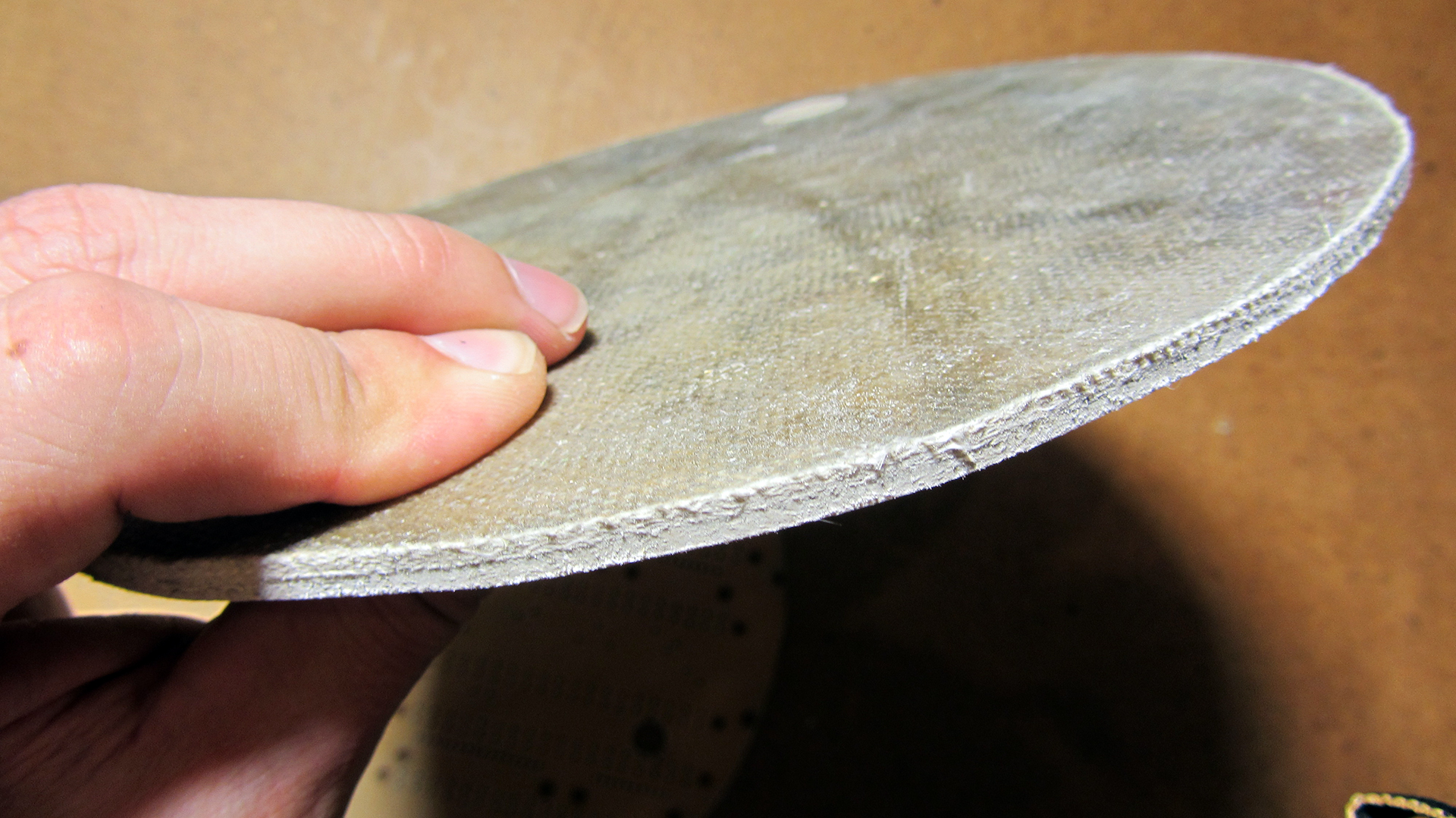

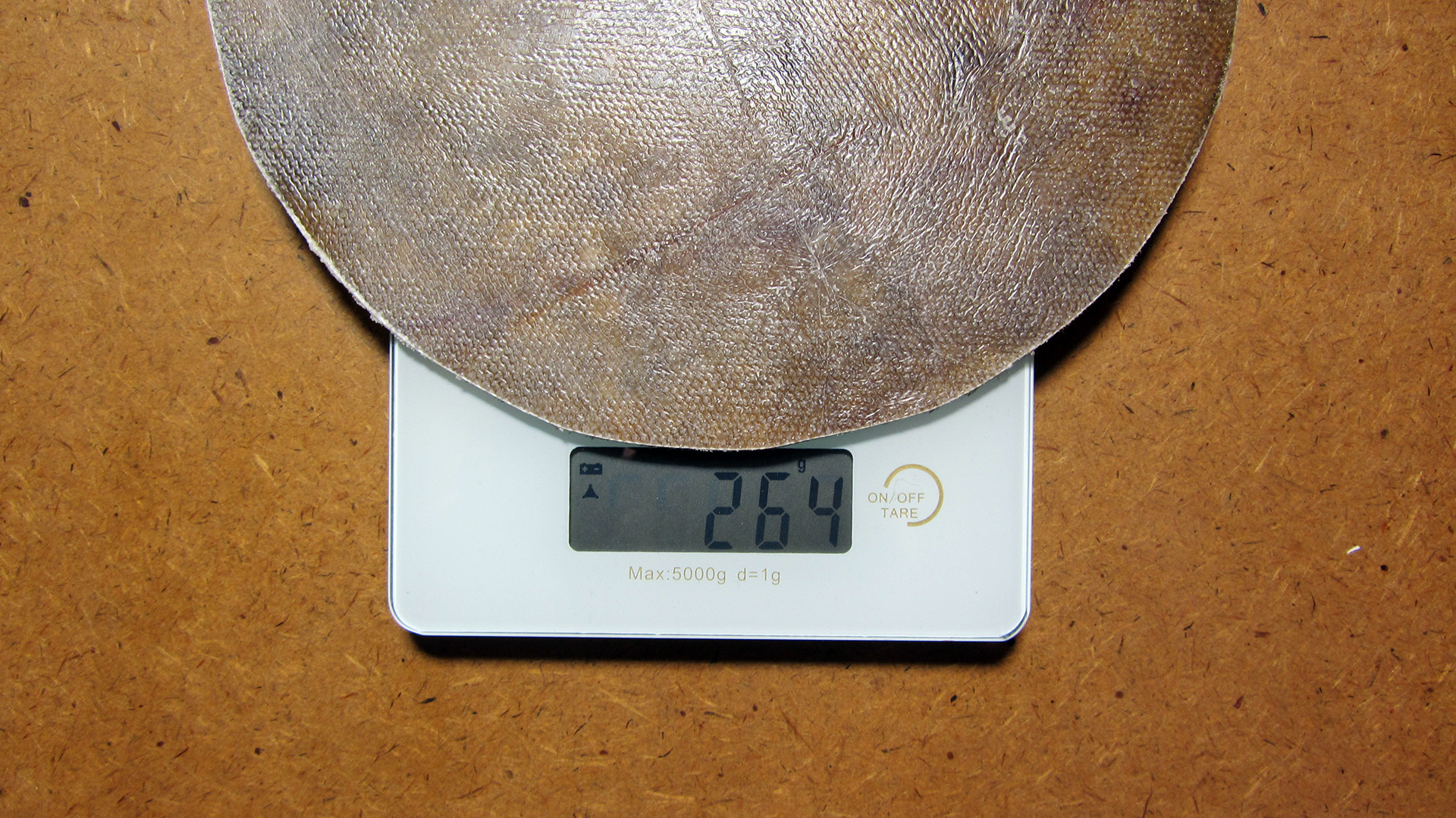

Это самая массивная часть будущей катушки. Весит он — будь здоров!
Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.
Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.
Блин №3

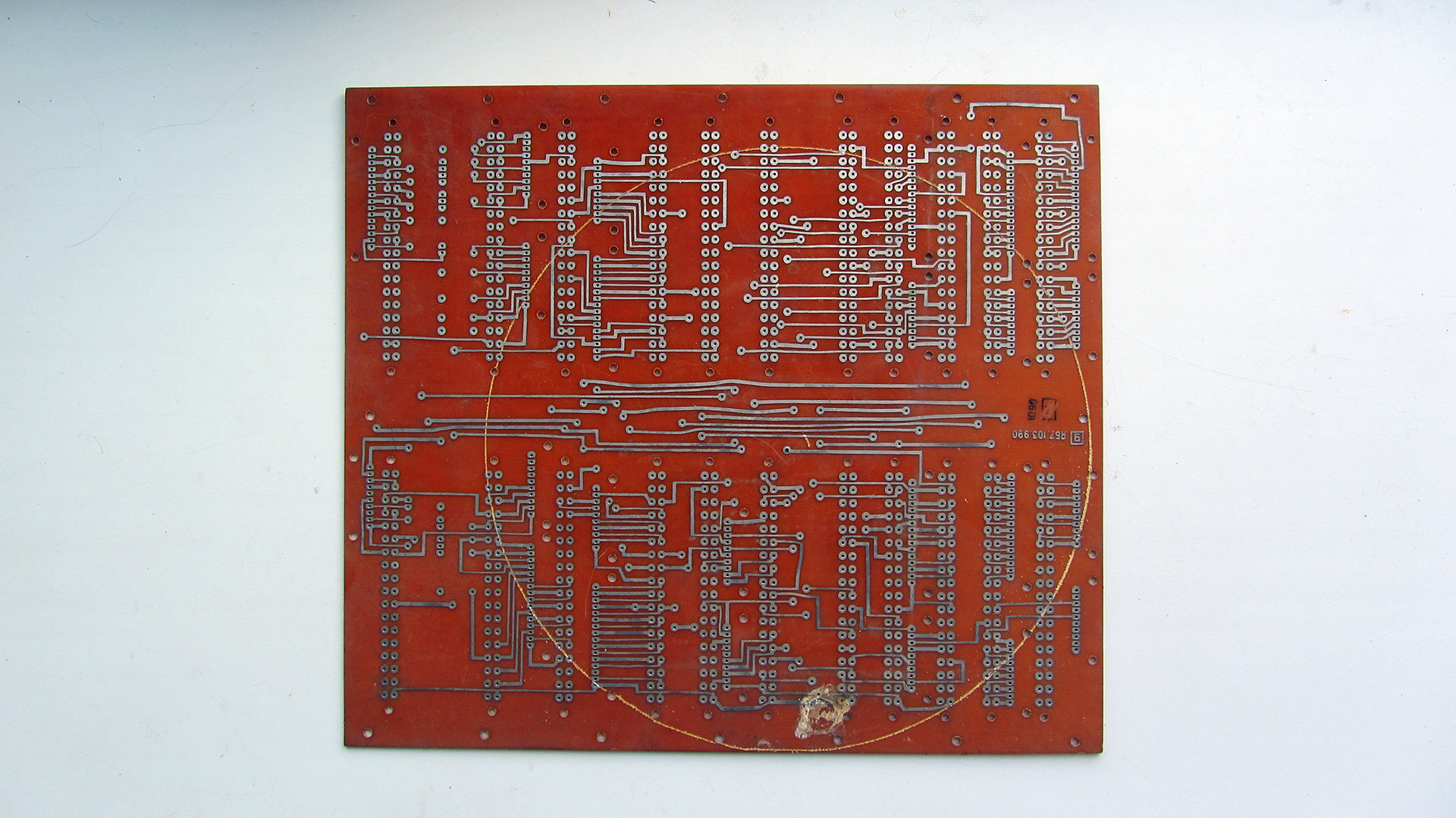

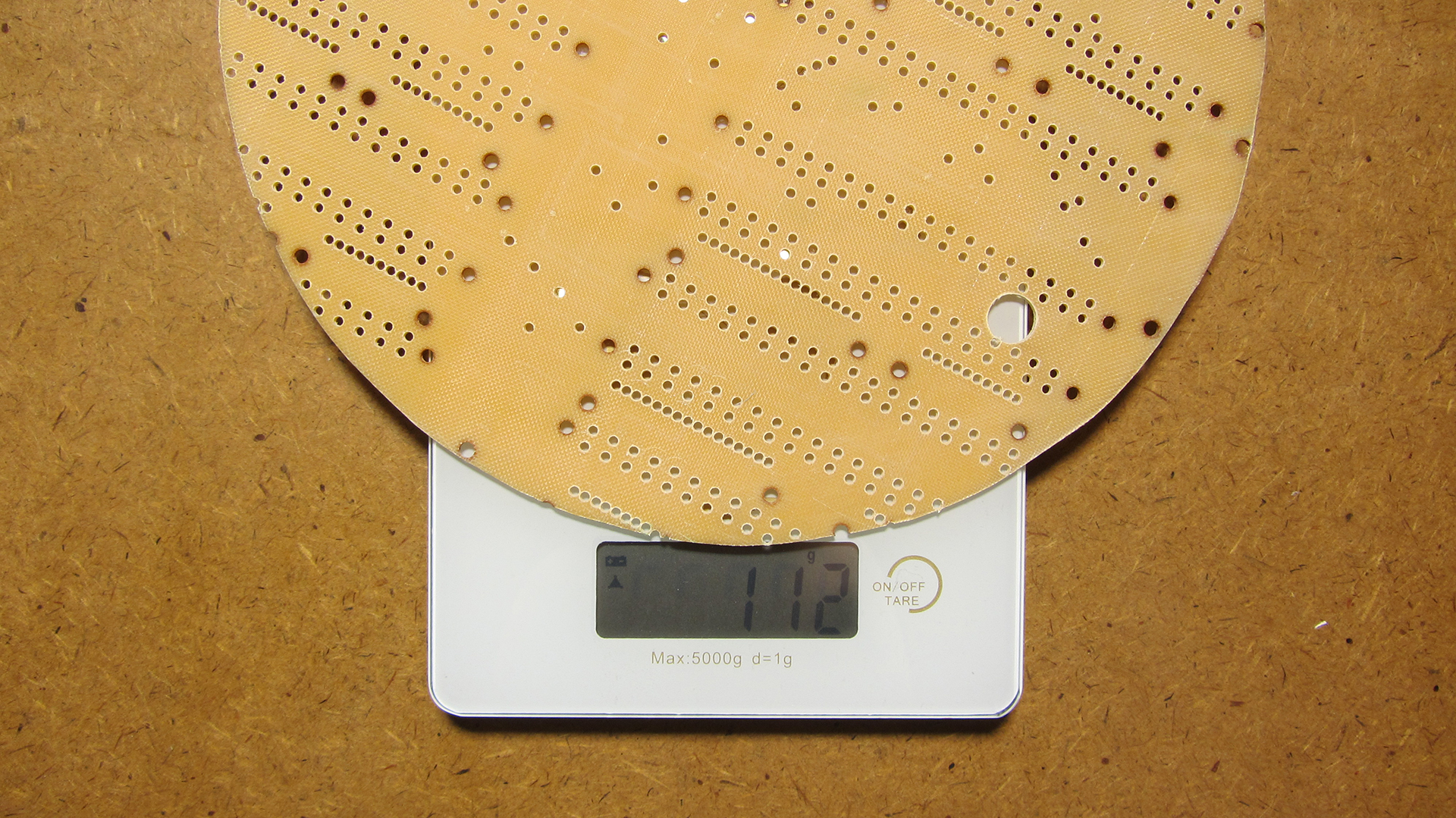

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:
К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

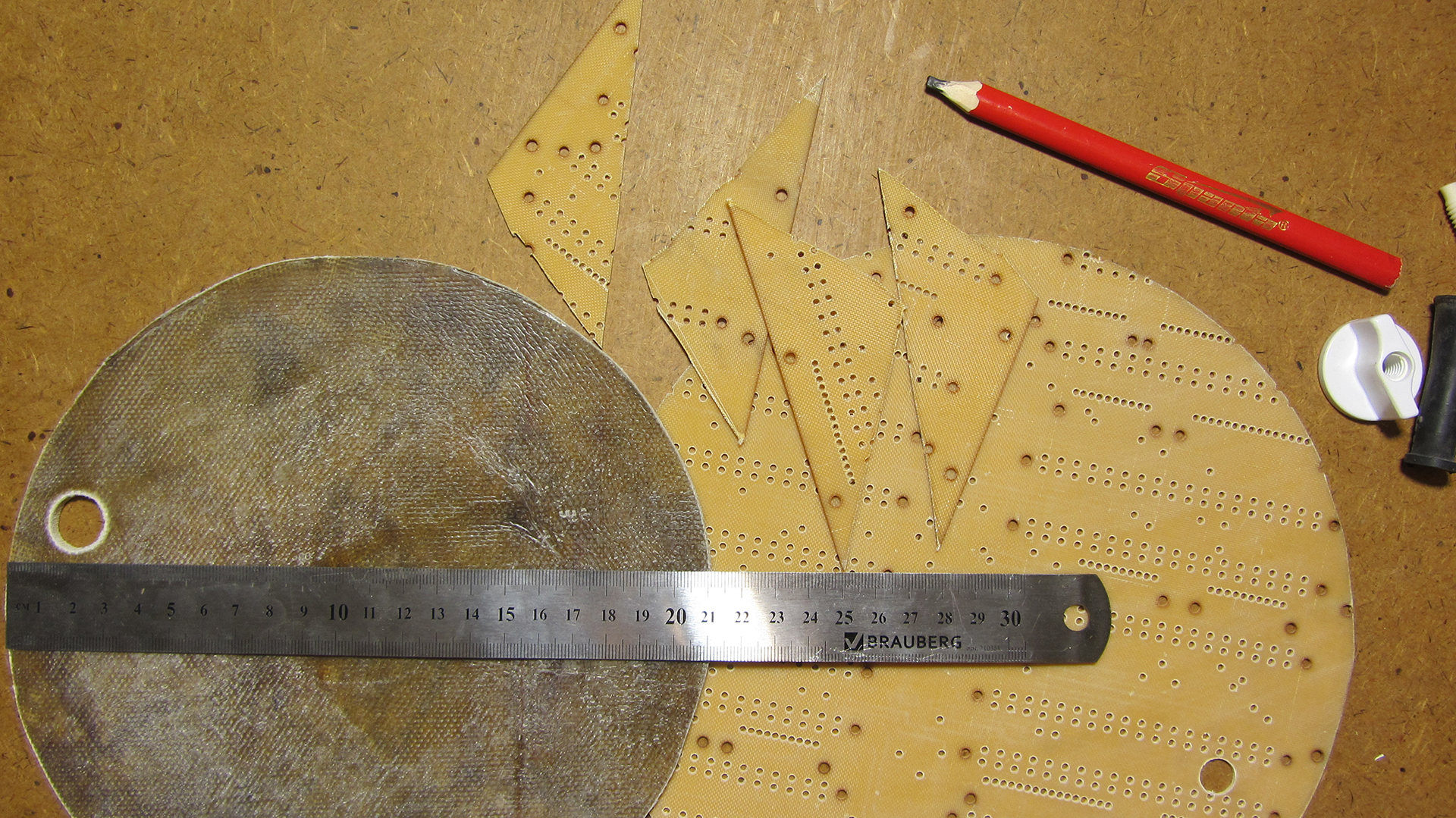

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.
Уши для штанги

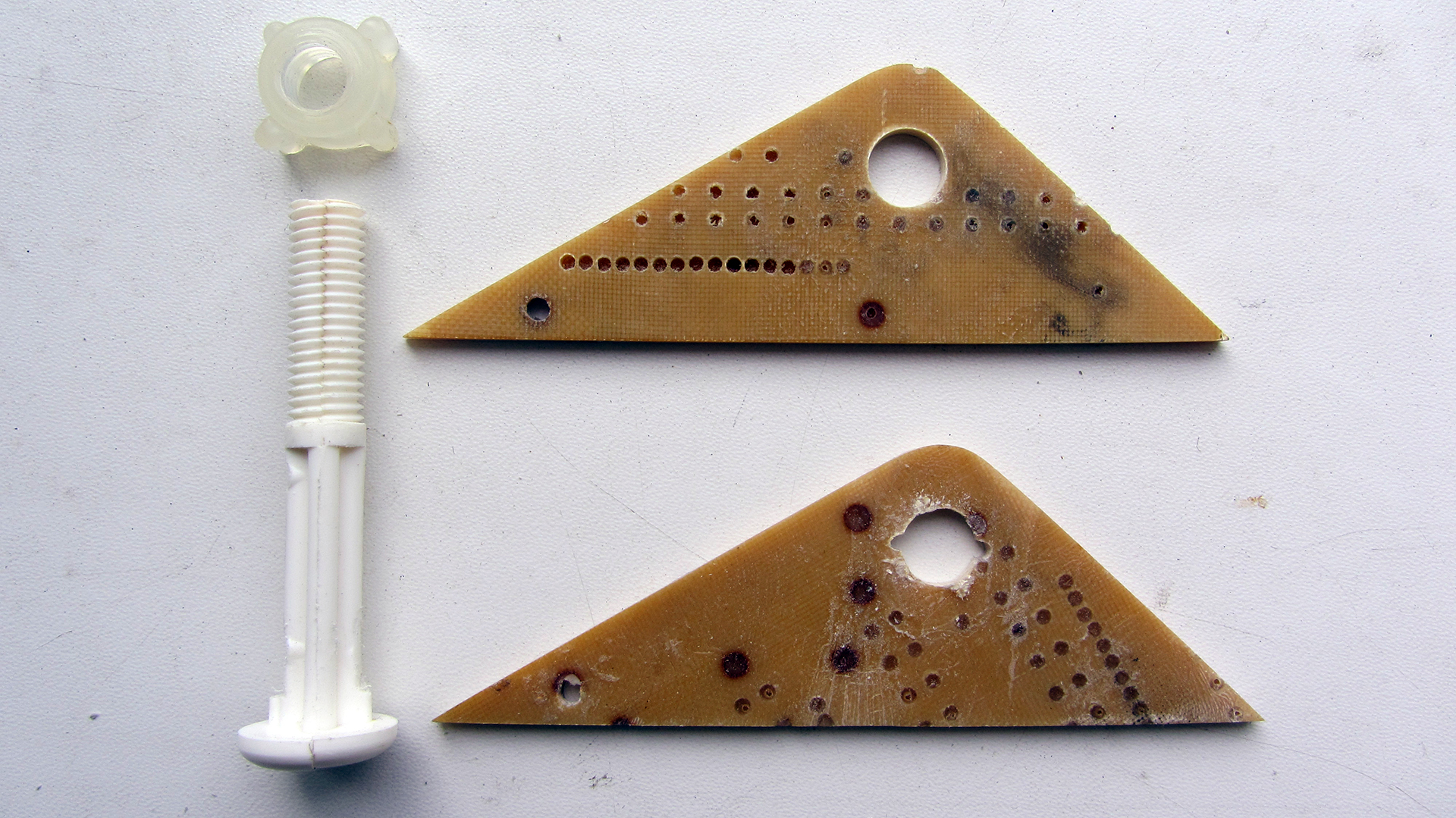

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)
В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.
Кстати, это крепежный болт для стульчака унитаза.
Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.
Примеры находок
Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.
Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.
Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.
Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.
Мощный металлоискатель Pirat своими руками
Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.
В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.
Видео работы с металлоискателем:
Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.
Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.
Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.
Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.
Процесс сборки металлоискателя:
Шаг первый. Создаем печатную плату
Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.
Шаг второй. Устанавливаем электронные элементы на плату
Шаг третий. Источник питания для металлоискателя
Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.
Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель
При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.
Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.
Как работать с металлоискателем
После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.
imp_tranz.rar (скачиваний: 11565)
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Нечто странное напоследок
Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. Вот вам видео:
https://youtube.com/watch?v=HsXYlwycvVc
попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!
В качестве приложения
Схем и конструкций металлоискателей насчитываются сотни, если не тысячи. Поэтому в приложение к материалу даем еще список моделей, кроме упомянутых в тесте, имеющих, как говорится, хождение в РФ, не чрезмерно дорогих и доступных для повторения или самосборки:
- Клон.
- Шанс.
- Кощей.
- Крот.
- Volksturm.
- Малыш ФМ.
- Анкер.
- Терминатор.
- Спектр.
- СОХА-2Т.
- TRACKER PI-2.
Предназначение устройства
Изначально металлодетекторы выпускались для военных целей в качестве миноискателей. С опытом изготовления приборов в домашних условиях спектр их использования сильно расширился.
Металлодетектор Пират.
С помощью устройств, сделанных своими руками, ведется поиск металла в грунте в развлекательных целях — для обследования дачного участка, привлечения туристов и т.д. Они помогают найти утерянные золотые ювелирные украшения и другие ценные предметы на пляжах.
Детекторы позволяют разыскать под толщей земли металл для последующей сдачи на переплавку. Они используются в строительно-ремонтной сфере при поиске труб в грунте, линий прокладки кабелей и арматуры в стенах.
https://youtube.com/watch?v=sUPHtZcKdj0
https://youtube.com/watch?v=mAYFRb3op3A
Схема металлоискатель ШАНС
А также схема кнопок управления металлоискателем
Схема данного металлоискателя, имеет средний уровень сложности. Для ее сборки понадобится некоторые опыт. В своей схеме, металлоискатель ШАНС содержит микроконтроллер, поэтому для его успешной сборки ванн понадобится внутрисхемный программатор. Также в схеме металлоискателя имеется ряд достаточно дорогих компонентов: экран, процессор, и АЦП
Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения, можно переходить к дальнейшей сборке металлоискателя. Так как его найти весьма непросто. В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно
Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки
В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки.
Сборка металлоискателя ШАНС своими руками.
Процесс сборки металлодетектора ШАНС, нужно начать с изготовления печатной платы. Неплохо себя зарекомендовали платы разведенные DexAlex. Скачать рисунок печатной платы в формате спринт лайот и другие материалы и рекомендации для самостоятельной сборке металлоискателя ШАНС от DexAlex. Рисунок печатной платы и описание сборки металлоискателя ШАНС Также в архиве вы найдете список деталей, для сборки металлоискателя «ШАНС»
Собранная плата металлоискателя шанс
После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.В конце статьи можно будит скачать архив со всеми версиями прошивок.
Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже.
После этого, к металлоискателю подключаем питание и уже любуемся его работой. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.
А вот так выглядит уже собранный блок:
Видео запуска металлоискателя ШАНС:
https://youtube.com/watch?v=q_PTa7k1dFE
Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей работы дискриминации металлов, подойдут только катушки с низкой паразитной емкостью. Поэтому катушку для металлоискателя шанс лучше изготовить по приведенной ниже схеме:
Для намотки катушки можно использовать обмоточный эмаль провод диаметрами 0,67 — 0,85 мм.
После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с вашим металлоискателем, его стоит засунуть в корпус и изготовить для него штангу. Собранный металлоискатель вы можете видеть на верхней фотографии.
Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители, даже наладили его мелкосерийное производство.
Единственный найденный в интернете, видео тест работы металлоискателя «ШАНС»
https://youtube.com/watch?v=ssPJAbRys18
Адрес сайта разработчика данного металлоискателя. http://fandy.hut2.ru/Chance.htm
Все версии прошивок для металлоискателя ШАНС — Прошивки
Плата, схема, разведенная печатная плата и другие материалы по металлоискателю ШАНС от DexAlex — Chance layout from DesAlex
Много отзывов о работе металлоискателя ШАНС можно прочитать тут: http://www.md4u.ru/viewtopic.php?f=5&t=4246
Как избежать 4 ошибок
Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.
- Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
- Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
- Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
- Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.
Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.
Делаем МД Пират своими руками
Сборку металлоискателя Пират следует начинать с подбора подходящих материалов и инструментов для работы. Самодельный прибор изготавливают на основе микросхемы КР 1006ВИ1. Именно на ней будет строиться переходящий узел.
При необходимости отечественную микросхему можно заменить зарубежным аналогом NE555.
Также для работы понадобится транзистор IRF740, микросхема К157УД2 и транзистор ВС547 для сборки приемного узла, провод ПЭВ 0.5 для наматывания катушки, транзисторы NPN, материалы для изготовления корпуса и изолента. Из инструментов подготовьте паяльник и ручные инструменты для сборки (рисунок 5).
Рисунок 5. Изготовление платы — один из ключевых этапов сборки прибора
Эта подробная инструкция поможет собрать прибор своими руками:
- Создание печатной платы: электронная часть прибора считается самой сложной, поэтому сборку следует начать именно с нее. В большинстве случаев создается печатная плата. Сначала эскиз нужно распечатать на обычной бумаге. Затем берут кусок текстолита, прикладывают эскиз и прокалывают места будущих отверстий. Далее их расширяют сверлом и чертят дорожки (для этого можно использовать обычную кисть и Нитро лак). В результате дорожки должны выглядеть точно так же, как на эскизе. На завершающем этапе плату протравливают.
- Установка электронных элементов: они должны располагаться точно так же, как на схеме. Конденсаторы лучше использовать пленочные, так как они обеспечивают более стабильную работу устройства, особенно в сырую погоду.
- Подключение источника питания: выше мы уже упоминали, что для бесперебойной работы металлоискателя ему нужен источник питания на 9-12 В. Для этого можно использовать 2-3 параллельно соединенные батареи или заряжаемый аккмулятор.
- Сборка катушки: поскольку Пират является импульсным металлоискателем, точность сборки катушки не играет особой роли. Всего нужно намотать 25 витков. Сверху их плотно обматывают изолентой для изоляции. Если есть необходимость повысить чувствительность катушки, можно намотать ее на оправку диаметром 260-270 мм, а количество витков уменьшить до 21-22. Для защиты катушки от ударов ее крепят к прочному подходящему по размеру неметаллическому корпусу. Выводы от катушки припаивают к множильному проводу диаметром 0,5-0,75 мм. Лучше использовать сразу два провода, свитых между собой (рисунок 6).
Рисунок 6. Завершающий этап изготовления — сборка катушки
Завершающим этапом является настройка металлоискателя. Для этого тоже есть специальное руководство. Если сборка проводилась точно по схеме, в дополнительных настройках прибор не нуждается, так как он и без этого будет обладать максимальной чувствительностью. Чтобы сделать настройку более тонкой, нужно просто покрутить резистор, чтобы в динамике появились редкие щелчки.
Поскольку сборка металлоискателя Пират своими руками требует определенных навыков и знаний, мы рекомендуем посмотреть видео, в котором показаны все детали процесса.
Поделиться
- 20
9.10.2019
2 168
Примеры находок
Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.
Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.
Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.
Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.
https://youtube.com/watch?v=H1NIZiOVz80
https://youtube.com/watch?v=4vbXSyluXu4
https://youtube.com/watch?v=pi1kyWxokwk
Проверка
После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).
В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.
К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.
