Что такое rgb светодиодная led лента: питание, мощность, подключение, выбор

Виды светодиодной ленты для плинтуса с подсветкой

В качестве источника освещения для полиуретановых и пенопластовых карнизов в большинстве случаев используются светодиодные ленты. Подобный материал пользуется огромной популярностью благодаря простому монтажу и несложному подключению к сети электропитания. Светодиодная лента представляет собой гибкую штампованную ленту шириной 1-2 см и толщиной не более 3 мм. По всей длине ленты с одинаковым шагом располагаются светодиоды. Для удобства потребителя светодиодная лента длиной 5 метров скручена в рулон.

Между светодиодами установлены элементы сопротивления, которые уменьшают напряжение, поступающее от сети электропитания. По этой причине подключение к сети 220В выполняется с помощью выпрямителя, который представляет собой блок питания на 12В или 24В. Интенсивность освещения от светодиодной ленты можно регулировать с помощью контролеров или пульта управления.

Чаще всего для контурного освещения потолочного пространства требуется несколько отрезков светодиодной ленты. Для нормальной работы всей системы специалисты по электротехнике рекомендуют приобретать блок питания в зависимости от суммарной мощности отрезков.

Установить потолочный плинтус с подсветкой своими руками может простой домашний мастер. Для большего удобства обратная сторона светодиодной ленты имеет клейкую поверхность, что позволяет без особого труда равномерно приклеить светодиодную ленту к рабочей поверхности.

В процессе решения вопроса, как сделать светодиодную подсветку потолка под плинтусом, важно обратить внимание на место подключения блока питания. Оптимальным местом можно назвать верхнюю часть помещения с использованием технологических каналов для электропроводки

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка

Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка. Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.

Меньшей популярностью пользуются лампы дюралайт или точечная подсветка. Эти элементы представлены в виде трубки, внутри которой располагаются маленькие источники света. Низкий спрос на такие элементы освещения связан с частым выходом из строя лампочек, замена которых предполагает замену целого куска трубы. Когда на смену лампам дюралайт пришли светодиоды, ситуация намного улучшилась. Приборы освещения стали более экономичными и практичными в плане эксплуатации.

Установка точечных приборов освещения предполагает монтаж отдельных элементов на определенном расстоянии друг от друга. Точечное освещение может стать основным источником света или использоваться в комбинации со светодиодной подсветкой.

Создание контурного освещения в потолочном пространстве нельзя назвать сложным и непонятным мероприятием. При наличии знаний и навыков в работе с электротехническими приборами и малейшем представлении об оформлении потолочного пространства поставленную задачу вполне можно решить самостоятельно. Однако для качественного и правильного монтажа потолка с подсветкой по периметру под плинтусом требуется выполнение некоторых правил.

В частности важно понимать следующее:

• Подсветка для потолочного плинтуса – это один из вариантов декоративного освещения потолка.
• Для работы в обязательном порядке потребуется расходный материал. Это могут быть плинтуса из полиуретана или пенопласта.
• Приобретая расходный материал, следует помнить о пожарной безопасности. Поэтому приобретать нужно материал, устойчивый к сильному нагреванию и открытому огню.
• Дополнительные элементы и непосредственно потолочные плинтусы должны иметь соответствующую форму, которая позволит установить элементы для контурного освещения.
• Для достижения желаемого результата специалисты в области электротехники рекомендуют в качестве элемента для контурной подсветки выбирать светодиодную ленту. Именно этот вариант можно назвать самым доступным и простым.
• Устанавливая натяжной потолок и багет для светодиодной ленты, не рекомендуется использовать в одной комнате более 4 лент.
• Монтаж плинтуса, оборудованного для установки светодиодной ленты, доступен простому домашнему мастеру при условии соблюдения всех правил техники безопасности.

https://youtube.com/watch?v=8Q7bQoCdmG8

Тип ленты

Определившись с цветовой гаммой, переходите к выбору модели светодиодной ленты — они различаются по способу установки и некоторым особенностям конструкции. Рекомендуем проконсультироваться со строителями, чтобы они определили, какая подойдет именно для ваших целей.

Это зависит от многих факторов: например, для подсветки натяжного потолка или создания парящих гипсокартонных конструкций используются разные ленты. Кроме того, существуют различные эффекты и дополнительные свойства, определяющие их назначение.

Рассмотрим подробнее, какие виды существуют.

Насколько качественные светодиодные ленты вы бы не купили, нужно позаботиться о необходимом уровне защиты ее от пыли и влаги. Логично, что невозможно приобрести одинаковые для всего дома или квартиры — в зависимости от того, в какой комнате вы хотите установить такое освещение, параметры разнятся:

• Светодиодные ленты класса IP20 предназначены для использования в сухих и чистых помещениях — например, в спальнях, детских, гостинных или кабинетах. Они не выдерживают попадания влаги, но в этих комнатах риск минимален.
• Простой вариант — обычная лента на клеевой основе. Самый популярный тип — класс IP43. Диоды размещены в герметичном корпусе, что предотвращает их выход из строя. Для установки ленты достаточность снять защитную пленку и закрепить ленту. Самый универсальный вариант.
• Для ванной комнаты лучше подобрать класс защиты IP65.
• Для бани или сауны потребуется подсветка с маркировкой IP67 или 68 — их корпус стоек к постоянной влажности и перепадам температур.
• RGB-ленты более хрупкие, так как в них встроен контроллер — лучше прятать их под покрытие. Вы можете контролировать их цвет и интенсивность освещения при помощи пульта. Встроенный инфракрасный датчик улавливает сигналы, которые вы отдаете нажатием на кнопку и передает их на контроллер. Последний активирует выбранный вами режим. Количество режимов может варьироваться от двух-трех в старых моделях, до двадцати и выше в современных. Правда, учтите, что цена на них значительно выше.

Очевидно, что нет смысла переплачивать за водостойкую ленту, если речь идет не о ванной или бане.

Интенсивность света

Важный критерий, который обязательно нужно учитывать — яркость светодиодов.

Слишком бледного света будет недостаточно, а переизбыток освещения утомляет глаза. Предлагаем вам ознакомиться с градацией этого параметра, которая поможет сориентироваться.

Логично предположить, что на интенсивность влияет размер диода. Это действительно так.

Стандартная маркировка производителей — четыре цифры, которые означают его длину и ширину.

Чаще всего используют три типа — SMD3528 (3,5 мм на 28), SMD5050, SMD5630 с мощностью 5, 18 и 18 Вт соответственно. Чем больше последний показатель, тем ярче свет.

Однако это не единственный критерий выбора — сомневаемся, что одной LED-лампочки вам будет достаточно.

Необходимо учитывать и их количество — минимальное для всех типов лент 30 на метр, а максимальное разнится — 240 для SMD3528, 120 для SMD5050 и 72 — для SMD5630.

Арифметика очень простая — чем больше диодов, тем ярче горит свет. Правда, влияет это и на мощность освещения — в зависимости от количества и размеров, она варьируется от 2.8 до 25 Вт.

Что потребуется для монтажа ленты

Для проведения работ потребуется подготовить следующие инструменты:

• перфоратор или дрель, гвозди, шуруповерт или отвертка;
• блок питания;
• клей;
• диодная лента;
• кольцевые наконечники с обжимами для повышения удобства (не обязательно);
• инструмент для очистки от изоляции проводов;
• паяльник, металл для пайки и олово.

Блок питания должен соответствовать общей мощности ленты плюс 20% для запаса. Возьмите ближайший по мощности (в большую сторону) блок питания. Мощность 1 м ленты можно узнать в магазине. На ленту подается напряжение 12 В.

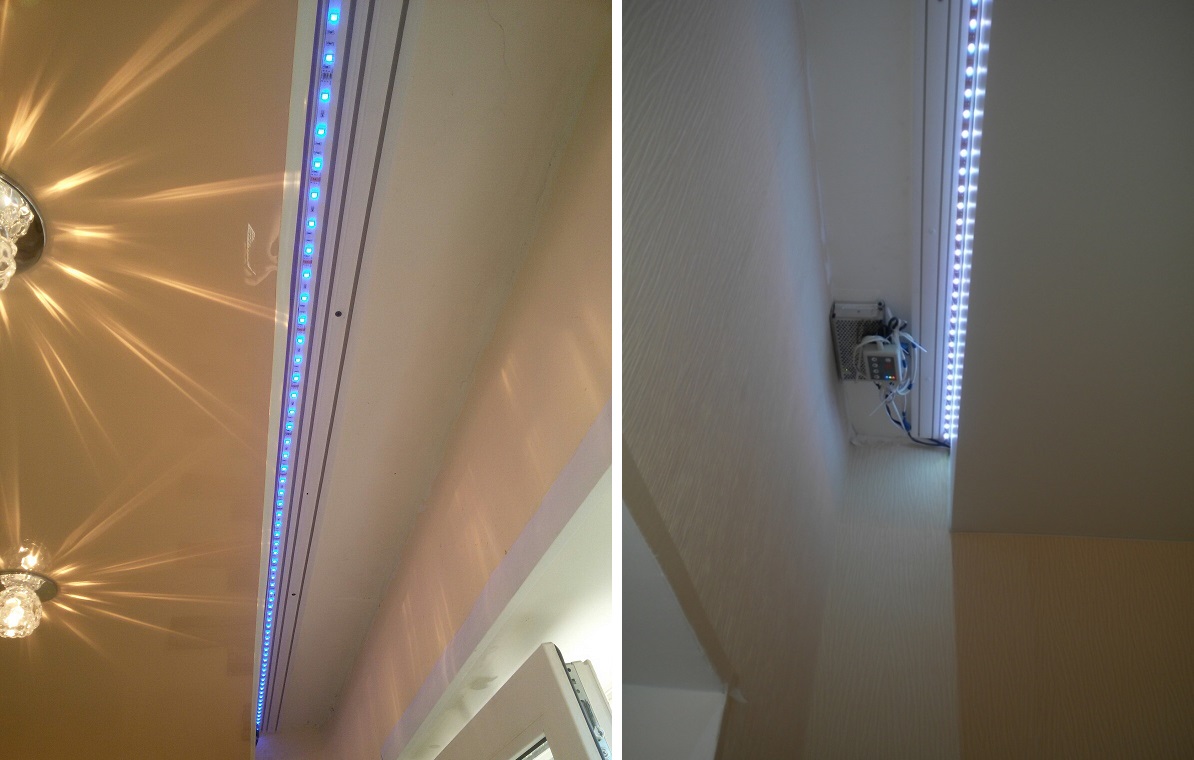

Подсветка гардины светодиодной лентой: основные этапы монтажа

Подключение лед ленты проводится по принципу подключения светильников. Сделать подсветку самостоятельно несложно.

Этапы монтажа:

• Убедитесь в отключении электричества.
• Подберите провод требуемой длины с учетом размеров комнаты, расположения выключателя, розеток, блока питания и самой ленты.
• Подготовьте концы провода, используя нож либо специальные инструменты для зачистки и снятия изоляции.
• Залудите концы провода, которые будут подключаться к диодной ленте.
• Скрученные оголенные жилы, которые идут к блоку питания, оснастите кольцевыми наконечниками и обожмите их.
• Определите точки сверления для блока питания, закрепите его в предварительно выбранном месте, используя перфоратор, дюбели или гвозди. Устанавливать блок питания рекомендуется в неприметном месте.
• Соедините напряжения фазы 220 В с выключателем. Подключите заземляющий провод к блоку питания и ноль.
• Залудите концы проводов, которые идут до ленты от блока питания с помощью олова и флюса. Обработайте контактные концы ленты.
• Подготовленные провода и ленту запаяйте, проведите изоляционные операции в местах соединений с использованием изоленты.

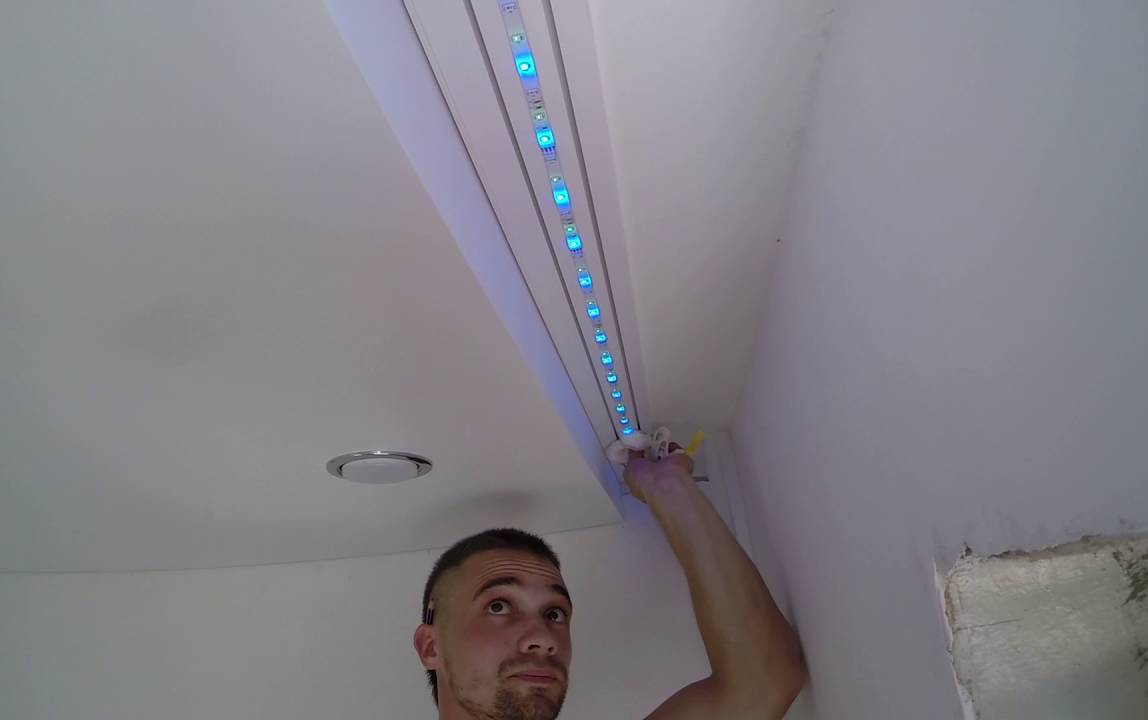

Рекомендации по установке светодиодной ленты

Устанавливая светодиодную ленту, примите к сведению следующие моменты:

Клеящая лента не является гарантией надежности и качественного крепления к поверхности
Со временем в результате перепадов температур и сквозняков, лента отклеивается, поэтому рекомендуется использовать клей для обеспечения надежности крепления к стене или потолку.
Устанавливая ленту, следите, чтобы светодиоды не привлекали внимание. Видимым должно быть только свечение.
Подбирать освещение стоит с учетом штор для создания комплексного эффекта
Не стоит делать акцент только на ленте

Важно создать гармоничный декоративный эффект.
Установку нужно провести так, чтобы при взгляде на штору не было видно ленты. В идеале ее помещают внутри короба, обеспечивая подсветку ниши для штор светодиодной лентой.
Другие конструктивные элементы не должны перегружать путь к световому потоку.
Установку осветительного устройства рекомендуется проводить как можно дальше от легковоспламеняющихся поверхностей и предметов.
Не используйте слишком яркие диоды и дешевые китайские изделия.

Светодиодные ленты для подсветки штор и гардин – оригинальное решение для создания эксклюзивного интерьера помещений. Существенное преимущество — доступная стоимость и сравнительная простота монтажа. Если нет возможности провести работы самостоятельно, можно обратиться за помощью к специалистам.

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

• Комната — 20 м2;
• Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

• до 2,7м — 1;
• 2,7 — 3м – 1,2;
• 3 — 3,5м — 1,5.

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

• Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
• Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

Схема подключения светодиодной ленты к блоку питания

Схема подключения к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Подробнее о правилах подключения светодиодов.

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

1. SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
2. SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
3. SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

1. Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
2. У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
3. А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

1. Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
2. При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

1. Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
2. Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
3. Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
4. Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
5. Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Где используются?

Диодные ленты на 12 В в наши дни получили повсеместное распространение в самых разных сферах. Низкое напряжение делает их безопасными, поэтому они могут эксплуатироваться даже в сырых помещениях (на кухне или в ванной). Светодиоды востребованы при обустройстве основного или дополнительного света в квартирах, гаражах и на придомовом участке.

Эта разновидность подсветки подходит и для тюнинга авто. Подсвечивание очень стильно смотрится на линии порогов машины, придавая ей в ночное время по-настоящему фантастический вид. Кроме того, LED-ленты часто применяют для дополнительного подсвечивания приборной панели.

Не секрет, что продукция отечественного автопрома старых выпусков не имеет ходовых дневных огней — в таком случае светодиоды становятся единственным доступным выходом. Однако в этом случае нужно помнить, что данной цели соответствуют только жёлтые и белые лампочки. Единственной сложностью эксплуатации диодных полос на транспортных средствах считаются перепады напряжения бортовой сети. Условно она всегда должна соответствовать 12 Вт, но на практике нередко достигает 14 Вт.

Виды подсветки, которые можно реализовать

При создании гипсокартонного потолка с подсветкой необходимо оптимально подобрать лампы для подсветки. В большинстве случаев для создания освещения подвесных потолков применяются люминесцентные либо светодиодные светильники, однако можно применить и другие варианты.

Перед началом работ следует оценить все достоинства и недостатки различной подсветки и выбрать ту, которая подойдет вам больше.

Виды подсветки:

• светильники;
• светодиодная подсветка;
• люстра;
• дюралайт;
• неоновая подсветка.

Светодиодная подсветка

Для освещения могут быть использованы светодиодные светильники либо светодиодная лента. В случае выполнения гипсокартонных потолков с бортовыми нишами в несколько уровней довольно интересно будет выглядеть подсветка в виде ленты, это будет весьма практично и функционально.

Подсветка может быть выполнена в разных цветовых гаммах, для управления режимами можно воспользоваться RGB контроллером или светорегулятором.

Достоинства светодиодной подсветки:

• отсутствие нагрева элементов конструкции;
• низкое энергопотребление;
• простота размещения подсветки.

Недостатки:

• низкий уровень освещенности комнаты;
• требуется переделывание проводки;
• необходимо установить понижающий трансформатор.

Светильники

Данный вариант относится к весьма распространенным. В этом встраивание светильников происходит точечно. Для их размещения делают разметку и под светильники вырезают отверстия нужного диаметра. Их число, а также расположение выбирается исходя из назначения комнаты, конструкции потолка, естественного освещения.

Достоинства светильников:

• современный дизайн;
• простота установки собственными силами.

Недостатки:

• низкий уровень освещенности;
• светильники, которые используют лампы накаливания, потребляют значительное количество энергии, а также сильно нагреваются;
• требуется переделка проводки.

Классическая люстра

Данный вариант является наиболее простым, ведь нужно только выбрать цвет, форму, число ламп, после чего используя старую проводку подсоединить люстру. Лампы рекомендуется использовать энергосберегающие. Для комбинирования можно использовать теплые либо холодные света.

Достоинства люстры:

• наиболее простой и быстрый монтаж;
• высокий уровень освещенности.

Недостатки:

• визуальное уменьшение высоты потолка;
• значительный контраст с современным интерьером.

Неоновая подсветка

Благодаря неоновым лампам можно создать довольно оригинальные фигуры с плавными контурами. В то же время можно создать уникальный дизайн, используя различные цветовые решения, которых предостаточно.

Неоновую подсветку можно расположить в нишах стен, по потолку помещения. Технология монтажа в данном случае сродни установке светодиодных лент, однако в данном случае может потребоваться профессиональный навык выполнения этих работ.

Достоинства:

• большой выбор цветового оформления;
• современный дизайн.

Недостатки:

• сложность самостоятельного монтажа;
• необходимость профессиональных навыков.

Дюралайт

Особенностью этого вида освещения является то, что трубки с лампами накаливания (дюралайт) располагаются последовательно и выход из строя одной лампочки потребует замены прилегающего отрезка. Именно желательно применить современный дюралайт, где вместо лампочек накаливания используются светодиоды. Это к тому же позволит снизить энергопотребление, увеличить ресурс и яркость освещения.

Дюралайт часто применяют в виде дополнительного освещения.

Достоинства:

один из наиболее дешевых вариантов.

Недостатки:

низкая долговечность и надежность дюралайта при использовании ламп накаливания.

Популярные способы размещения подсветки штор

Существует несколько способов монтажа подсветки штор. Среди самых распространенных:

1. За карнизом. Закарнизная подсветка через ткань создает мягкое декоративное свечение.
2. В нише. Карниз располагается в углублении потолка или стены.

По направлению свечения различают следующие виды подсветки:

• с прямым свечением;
• с боковым свечением.

Установить подсветку можно внизу для освещения низа штор и вверху для освещения верхней части комнаты. Второй вариант размещения подсветки является более распространенным, так как обеспечивает больше комфорта и более приятный для глаз.

Куда направлять свет при подсветке штор светодиодной лентой зависит от личных предпочтений. Выбор варианта подсветки гардин определяется с учетом потребностей и эффекта, который планируется создать. Так как ширина светодиодной ленты составляет примерно 5 мм, ее можно установить в различных местах и оконных проемах.

Используя закарнизную подсветку штор светодиодной лентой с цветными диодами, можно создать интересный визуальный эффект в помещении. Управление свечением происходит с помощью ДУ пульта. Вы можете менять в настройке цвет освещения, тем самым создавать новые и необычные оттенки для штор.

Используя диоды небольшой мощности, на шторах можно создать эффект легкой дымки. Чаще всего такой вариант используется на тонких тканях. Для плотных гардин рекомендуется подбирать более мощные светодиоды.
