Лампы с датчиком движения: как работают, как подключить + топ лучших производителей

Установка датчика движения и настройка

Схема подключения датчика к лампе

Для настенной установки предназначаются датчики, у которых есть встроенный выключатель. Отдельно приобретаемые сенсоры монтируются на горизонтальном или вертикальном ограждении. Установка на потолок применяется часто, т. к. охватывает большую зону.

Если радиус охвата меньше, чем 360°, ставится несколько приборов. В другом варианте монтируются модели, которые объединяются в цепочку (режим Master/Slave).

Если детектор предназначается для помещения с одним входом, узкого сектора будет достаточно, чтобы контролировать дверь. Устройство настраивается на максимально допустимый промежуток начала освещения.

Подключение в квартире

Подключение датчика движения к осветительным приборам

Датчик запускает отправку сообщения владельцу при выявлении проникновения в жилище. Прибор в схеме пультовой охраны сигнализирует диспетчеру охранной фирмы для задействования группы быстрого реагирования.

Двухпроводные датчики устанавливают в стандартные подрозетники. Для этого нужны элементы:

• распределительная коробка;
• автомат на 220 В;
• датчик;
• лампы.

Прибор подключается аналогично одноклавишному выключателю, при этом фаза подсоединяется к детектору, затем электричество поступает на лампу. Контур светильник-датчик монтируется отдельно от общей проводки. Кабель заводится от щитка на лестнице в распределительную коробку внутри квартиры, все три жилы маркируются, выделяется земля, ноль, фаза. Затем идет двухжильный кабель до самого датчика.

Подключение на улице

Уличные светильники, включаемые датчиком движения

Определяются с участком охвата и местом установки. Датчики различаются параметрами влагостойкости и защиты от негативных атмосферных факторов.

Степени защиты:

• для открытого уличного пространства применяются приборы с показателем защищенности IP в диапазоне 55 – 65;
• под навесом монтируются модули с аналогичными параметрами IP 44.

Учитывается температура воздуха, рекомендованная для уличной модели. Есть много вариантов, когда устройства работают только до -20°С, затем идут сбои в работе.

Заводится 3 провода при подсоединении трехпроводного прибора от автоматического выключателя, на освещение и на датчик. Ноли объединяются в одной точке, а земля от щитка подключается к аналогичному проводу на осветительном приборе.

Подключение в подъезде

Датчики движения экономят электроэнергию в подъезде многоэтажек

Детекторы ставятся под потолком так, чтобы при открывании дверей не нарушался угол обзора. Не рекомендуется устанавливать датчики в подъездах над радиаторами.

Ноль заводится от питающего кабеля на провод лампы и подводится заземление. Фазу от автоматического выключателя нужно соединить с жилой, идущей на датчик, вторая жила подает электричество к светильнику.

Настройка выполняется на передней панели методом поворота соответствующих флажков:

• цифра 1 — автоматический порядок работы;
• цифра 2 — выбирается уровень чувствительности по времени суток;
• цифра 3 — задает время отключения прибора после фиксации движения.

Виды ламп с детектором движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

1. Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
2. Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.

В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.

По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.

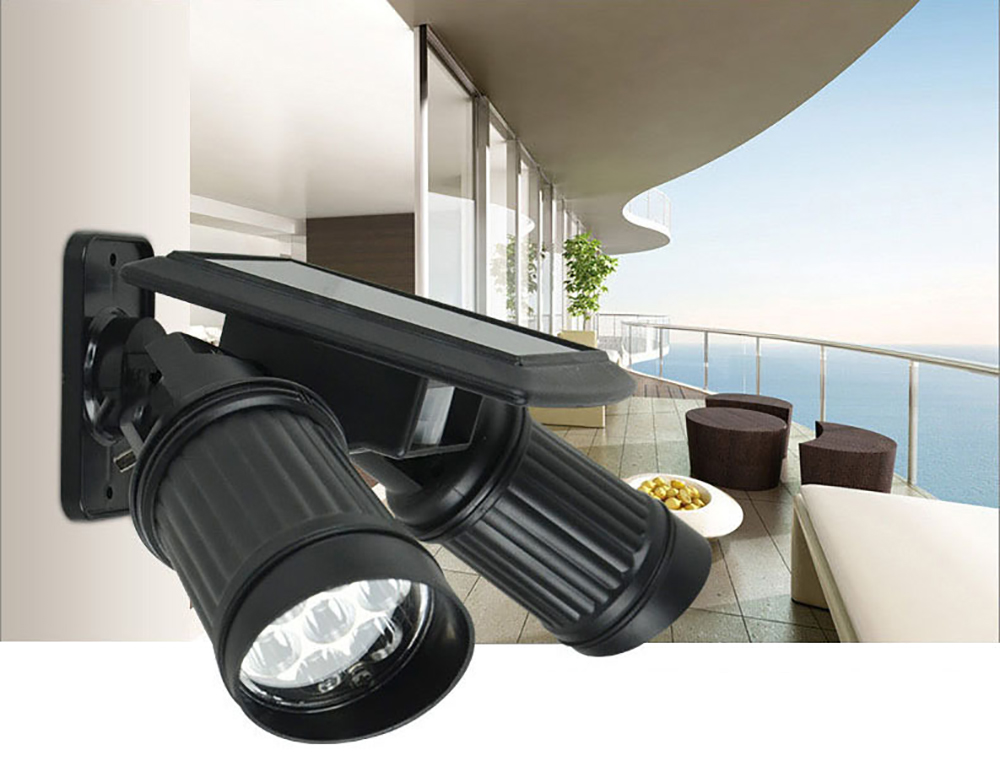

Led светильник, оснащенный датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте

Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.

Лампа с инфракрасным детектором

Наиболее популярными являются устройства, дополненные инфракрасными детекторами. Активизируются они при изменении тепловых характеристик в зоне контроля. Относят такие ИК датчики к пассивным. У этих приборов большой угол захвата, настройки высокой точности, безопасное излучение.

Лампы, укомплектованные датчиками движения — отличное и грамотное решение как для современного освещения жилья, надворных построек, лестниц, придомовой территории, так и для применения в больших масштабах

Предназначены светильники с пассивными ИК детекторами только для внутреннего использования. Применение их для освещения дворов и улиц невозможно из-за плохой сопротивляемости температурным перепадам. Они выводят их со строя.

Ультразвуковые и микроволновые варианты

Такого типа датчики движения относятся по принципу действия к активным. У них общий принцип работы — излучение и принятие волн конкретной длины. Светильники с датчиками, отзывающимися на ультразвуковые частоты, являются универсальными. Для них не страшны атмосферные воздействия, поэтому подходят они как для установки в доме, так и извне.

Но недостатки у ультразвуковых сенсоров есть, и главный из них — негативное влияние на животных, способных улавливать излучение. К этому можно приплюсовать ограниченную зону действия, небольшую точность.

Датчики на базе микроволнового излучения работают за счет распространения магнитоэлектрических волн на частоте более 5 ГГц. Оборудуют ими светильники, устанавливаемые в хозяйственных, производственных помещениях. Здесь их действие рассчитано на прохождение перегородок и стен.

Дорогие модели ламп с датчиками, реагирующими на движение, укомплектовывают пультами управления. Их конструкция включает несколько считывающих устройств, контролирующих и в какой-то степени перекрывающих зоны влияния друг друга.

Лампа нового поколения с двумя датчиками движения — ИК и ультразвуковым. В момент их одновременного срабатывания светильник включается

Светильники с датчиками рассчитаны на питание от источника, вырабатывающего переменный ток, напряжением 220 В. Предельная мощность — до 2 кВт, хотя встречаются приборы, работающие от 12 В.

Как следует располагать и настраивать датчики движения

Для правильного срабатывания датчика важно его расположить так, что зона захвата будет направлена в сторону, с которой объект подходит к месту, где регулируется освещение. Не всегда это удается сделать

В таких случаях устанавливают дополнительные датчики, которые будут максимально охватывать все направления подхода объекта.

Вариант подключения датчиков представлен в схеме:

В схему при необходимости расширения функционала использования можно добавить выключатель.

Для подбора режимов работы после установки следует воспользоваться настройками, которые имеются практически на всех датчиках.

Настройка датчика движения для включения света, как видно из изображения, включают следующие основные параметры:

1. Временные настройки — устанавливают промежуток времени в течение которого будет работать освещение с момента прекращения движения. Для срабатывания контроллера роль играет скорость движения объекта. Здесь следует придерживаться рекомендаций — при быстрой скорости временную задержку сокращать для минимума, а для помещений (гараж, подсобка), где объекты передвигаются медленно, задержку выставлять на больший период времени.
2. Настройкой параметра освещенности корректируется работа датчика в дневное и ночное время. Если, например, с наступление вечернего времени суток, в помещении становится темно, настройка освещенности обеспечит включение света.
3. В комплексный показатель по порогу чувствительности, после которого происходит активация освещенности, входят регулировка расстояния и настройка по величине объекта. Если датчик срабатывает от небольших посторонних движений, чувствительность следует снизить.

Топ лучших производителей ламп с датчиками

Одним из первых в этом сегменте светотехнического рынка появился производитель из Китая Feron. Известны такие модели этой торговой марки, как AL-559 и FN1200. Их основное достоинство — мощный световой поток.

Качественные светодиодные светильники, оснащенные датчиками движения, производит немецкая фирма Steinel. Это надежные модифицированные модели ламп с инфракрасными датчиками движения RS 16L, RS LED D1.

Популярны светодиодные лампы с таким датчиком, выпущенные польским производителем Kanlux.

Осветительный прибор, оснащенный СВЧ датчиком движения. Модель TYBIA LED 38W-NW-SE 24641 предназначена для внутреннего монтажа мощностью 38 W

Компания из Германии Euroelectric выпускает отличные светильники с сенсорами. У нас известна линейка ламп ST от этого производителя. Так, модель ST-69-2 — хороший вариант для монтажа на стену дома. Она работает в широком температурном диапазоне — от -20 °С до +40.

Компания Hardt (Польша) поставляет на рынок специальные лампы с датчиками для ЖКХ во влаго- и пылезащитном исполнении. Настенный осветительный прибор Led-Hardt, укомплектован светодиодной лампой, отличается высокой ударопрочностью.

Отличные светильники для освещения домовых территорий, парковок, рекламных щитов выпускает производитель Delux. Здесь производят светодиодные лампы-прожекторы с датчикам движения как узконаправленные, так и заливающего света со степенью защиты IP65.

Примером хорошей универсальной мини-лампы, работающей от батареек, является модель Mighty Light, выпущенная в Китае. Она имеет фотодатчик и встроенный датчик движения. Оснащена водостойким корпусом. Способ установки светильника — беспроводный.

Особенности конструкции лампы

Разница между лампочкой с датчиком движения и самой обычной заключается в наличии реагирующего элемента. Оболочку выполняют в виде фонаря, торшера, люстры или плафона. В паре с детектором движения применяют разные варианты ламп: светодиодные, люминесцентные, галогенные.

Самым удачным является тандем с LED лампой. Эти функциональные устройства отличаются компактностью, удобны в монтаже. Светодиодные модели иногда дополнительно укомплектовывают независимым реле управления, контроллером. Благодаря наличию этих опций можно управлять как яркостью, так и параметрами свечения.

На фото лампа с датчиком движения Lemanso lm650. Применяют устройство для освещения любых помещений. Установка предельно проста—аналогична вкручиванию обычной лампочки

В отдельных случаях в цепь включают защитные системы, предохраняющие от КЗ, температурных перегрузок, больших напряжений. Независимо от внутренней комплектации, принцип работы таких ламп неизменный: у осветительного прибора обязательно есть считывающий элемент — датчик.

Преимущества и минусы ламп с детекторами движения

Лампа с электронным глазом имеет массу преимуществ. Эти устройства очень удобные — при переходе системы в автоматический режим, отпадает потребность в ручном управлении.

Преимуществом является и универсальность светильников. Их можно укомплектовать любым типом светоэлемента, начиная от простой лампы накаливания и заканчивая самой современной и экономичной лампочкой.

Производители выпускают эти устройства в большом размерном диапазоне. Так как они работают только периодически, срок службы у них большой. Лампы могут быть очень декоративными, поэтому часто используются в ландшафтном оформлении.

В качественных светильниках с детектором движения есть механический и электронный уровни регулировки. В первом случае имеется ввиду угол наклона, а во втором — время свечения, чувствительность сенсора

К светильнику с датчиком движения можно подключить систему сигнализации. Такой союз поможет защитить двор от грабителей. Удачное решение — лампа с лучом, настроенным по всем правилам и размещенная над входной дверью или в темном гараже. Но главным достоинством считается экономичность этих осветительных устройств. Они экономят от 50 до 70% электроэнергии.

К недостаткам можно причислить две особенности таких ламп. Первая — датчик не способен замечать движение, имеющее перпендикулярную направленность по отношению к нему. Вторая — для комнаты, где длительно находятся люди, такой прибор малопригоден.

Установка

При монтаже энергосберегающих светодиодных ламп с датчиками движения важно учитывать то, в каком месте и для каких целей они устанавливаются. Многие специалисты рекомендуют их вешать на потолок или так, чтобы светильник смотрел максимально вниз

Потому что таким образом увеличивается рабочая площадь детектора. Но если нет такой возможности или надо следить за узкой территорией, то можно, конечно, повесить и на вертикальную поверхность. Тем более что почти все модели предназначены как для настенного, так и для потолочного монтирования.

Но есть факторы, которые стоит учитывать при установке ламп с ДД. К примеру, если они смонтированы внутри дома или квартиры, то нежелательно их размещать рядом с кондиционерами, тепловентиляторами, трубами отопления или в тех местах, где возможны потоки теплого воздуха. При монтаже светильников с датчиками в гараже или под навесом, где будет стоять автомобиль, необходимо выбрать такое место для расположения, чтобы детекторы не срабатывали на теплый двигатель автотранспорта.

Если рассматривать вариант с сетями уличного освещения, то в зоне действия датчика движения надо максимально предусматривать возможное положение веток деревьев или кустарников при ветре. А желательно, чтобы их в рабочей площади лампочки не было вообще.

Также на работу могут повлиять расположенные вблизи автодороги и магистрали, линии электропередач или вышки мобильной и сотовой связи. Потому что это приведет к ложному срабатыванию устройства. И тогда свет будет часто включаться или работать постоянно. А ведь изначальная идея ламп, светильников, прожекторов с ДД состоит в своевременном включении и включении для большей энергоэффективности. Хотя последние модели такого оборудования имеют регуляторы для точной настройки. А некоторые включают в себя функцию исключения домашних животных до определенного веса или реагируют только на человека. Но все же специалисты советуют комбинировать детекторы, чтобы свести к минимуму ложные срабатывания.

К тому же большинство датчиков движения обладают определенной степенью защиты. Для внутреннего монтажа рекомендуется выбирать лампы с IP 40, а для установки на улице потребуются уже с уровнем IP 50.

Настройка

Чтобы выставить оптимальные параметры работы лампочки с датчиком движения, надо понимать, при каких условиях он должен реагировать. Во многих моделях присутствует и датчик освещенности. Поэтому на корпусе встроены три регулятора, с помощью которых производится настройка:

• Уровень чувствительности. Обычно обозначается SENS.
• Время задержки. TIME.
• Уровень освещенности. Обозначение – LUX.

Сразу стоит отметить, что в зависимости от ценовой категории точность настроек разная. Это значит, что дорогие модели имеют лучший диапазон чувствительности, чем дешевые.

Если с регулировкой времени задержки отключения все более-менее понятно, то показатель освещенности устанавливается на минимум, так, чтобы он срабатывал только при наступлении темноты или ночью. Уровень чувствительности тоже регулируется по желанию владельца. Для точной настройки можно сделать несколько пробных включений, чтобы понять, при каких условиях датчик будет реагировать, а при каких нет. Но, как правило, для первого раза все параметры выставляются на максимальное положение. Так легче будет видно, насколько хорошо реагирует детектор.

Принцип работы

Звуковой датчик, необходимый для включения света относится к группе акустических механизмов. В основе принципа его работы лежит обнаружение устройством акустической волны. Такая волна распространяется по прибору, проникая вовнутрь. При этом он регистрирует любые отклонения от стандартных параметров, которые возникают в результате распространения звуковой волны. В качестве реперных точек используется скорость волны и ее амплитуда. Скорость волны, в свою очередь, регистрируется через показатель частоты и фазности.

Любой прибор, созданный для включения освещения в помещении с помощью звукового сигнала, должен устанавливаться в разрыве линии питания осветительного прибора.

Схема установки датчика

Сама же работа прибора идет по следующему алгоритму:

• прибор находится в режиме «акустический контроль». В данном режиме датчик способен уваливать звуковой сигнал;
• при наличии громкого акустического сигнала прибор его улавливает вследствие резкого изменения звукового фона;

Обратите внимание! В качестве звукового сигнала датчик может расценивать хлопок дверью, шаги человека, открытие двери, голос и т.д. при улавливании звуковой волны, прибор включает свет на 50 секунд

Это время он не реагирует на изменения звукового фона в помещении

при улавливании звуковой волны, прибор включает свет на 50 секунд. Это время он не реагирует на изменения звукового фона в помещении.

По такому алгоритму прибор работает до следующего изменения звукового фона в помещении. Если он не зарегистрировал акустические волны, то свет будет автоматически отключен.

При регистрации шума работа прибора будет продлена еще на 50 секунд. Этот алгоритм будет повторяться на всем протяжении эксплуатации прибора.

Также следует указать, что звуковой датчик в своей работе использует пьезоэлектрические материалы. В физике под пьезоэлектричеством понимают определенный вид электрического заряда, который формируется благодаря наличию механического напряжения. Пьезоэлектрические материалы при использовании электрического поля определенного заряда вызывают механическое напряжение. Таким образом, пьезоэлектрические звуковые сенсоры способствуют развитию механических волн с помощью электрического поля. На основе этих явлений и происходит работа акустических датчиков.

Акустический датчик

Приемником звукового сигнала здесь выступает микрофон. Он служит преобразователем акустических колебаний в имеющемся переменном электрическом напряжении.

Такие микрофоны бывают следующих типов:

• низкоомные – представляет собой катушку индуктивности, оснащенной подвижными магнитами. Они выступают в роли переменных резисторов;
• высокоомные – является эквивалентом переменного конденсатора.

Кроме этого микрофоны могут быть:

• электретными двухвыводными;
• электретными трехвыводными.

Но такие микрофоны имеют несколько некачественную передачу сигнала. Для улучшения их работы необходим специальный усилитель, который будет предварительно усиливать акустическую волну.

При всем том, что электретные микрофоны схожи с пьезодатчиками, они отличаются от них линейной передачей, а также значительно широкой частотой. Это позволяет прибору проводить обработку полученного сигнала без его искажения.

Как показывает практика, такой принцип работы очень надежный, что гарантирует длительную эксплуатацию прибора. Поэтому наслаждаться этим технологическим устройством вы будете довольно долго.

С датчиком, ориентированным на прием звукового сигнала, вы оптимизируете процесс включения света у себя в доме или в отдельной комнате. Установка прибора позволит вам больше экономить, и вы уже не будете с прежним страхом заглядывать в квитанции по электроэнергии.

https://youtube.com/watch?v=dnvE-yzA4_Q

https://youtube.com/watch?v=lrJ0TDEKrOU

https://youtube.com/watch?v=oOPdZtniD4o

https://youtube.com/watch?v=tTih7_Yumls

Светильник с датчиком движения — деление по режиму работы

Самое простое разделение ламп с датчиком движения основано на режиме работы. Их несколько видов. Каждая лампа с датчиком движения в соответствии с этим разделением реагирует на разные факторы, излучая свет в определенных условиях. Ознакомившись с выбранными видами ламп, вы разберетесь с механизмом их работы. Это поспособствует осознанному выбору проверенного устройства.

Пассивный инфракрасный датчик движения

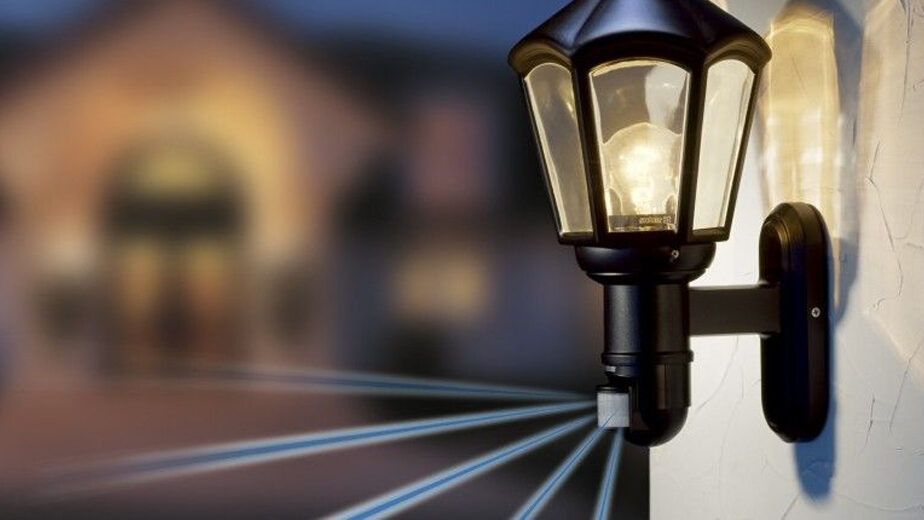

Уличный светильник с пассивным датчиком движения — один из самых популярных типов фотоэлементов в этом подразделении. Фотоэлемент, оснащенный такими датчиками движения PIR (пассивный инфракрасный), активируется, когда инфракрасное излучение заметно изменяется. Чаще всего в системах охранной сигнализации использовалась светодиодная лампа с инфракрасным датчиком движения . Датчик можно настроить для изменения уровня яркости, а также времени, в течение которого лампа будет активирована.

Активный датчик движения MW

Светодиодная лампа с активным датчиком движения СВЧ записывает и излучает высокочастотные волны. Речь идет об излучении инфракрасных волн или микроволнового излучения. Благодаря низкой интенсивности они не представляют опасности для здоровья человека.

Датчик движения активен на электромагнитных волнах

Датчики движения этого типа используют различные типы электромагнитных волн. Благодаря им светодиодная лампа с датчиком движения очень точно измеряет излучение, испускаемое непосредственно конкретным источником, а также рассеянное и отраженное излучение.

Двойные датчики PIR + MW

Колба с двойным датчиком движения может регистрировать микроволновое излучение вместе с инфракрасными волнами. Такие лампы используются в сложных условиях, когда требуется точное измерение. Может быть, вам тоже будет интересно строить в саду ?

Правила эксплуатации и меры предосторожности

Слабое место в таком светильнике – сенсорный элемент. Сохранить его в целости и увеличить период эксплуатации поможет соблюдение следующих правил:

1. Обеспечить свободную зону действия. Посторонние предметы – комнатные цветы, навесная мебель, драпировка и т.д. – затрудняют обнаружение человека и перебивает работу устройства. Даже настроенный правильно датчик может подавать ложные сигналы, из-за чего электрическая цепь будет постоянно замыкаться и размыкаться, могут возникнуть перегрузки.
2. Периодически протирать мягкой сухой тряпкой от пыли.
3. Использовать только по назначению и не допускать повышенной нагрузки, если это не предусмотрено конструкцией (например, подключение видеокамеры).
4. Запрещено эксплуатировать с повреждением изоляции и корпуса.

Меры предосторожности при монтаже устройства и эксплуатации:

1. Отключить электропитание в доме.
2. Четко следовать инструкции по установке.
3. Если все сделано по инструкции, а прибор не работает, лучше обратиться к специалисту.
4. Не допускать прямого попадания воды, открытого огня и дыма.

Соблюдение стандартных бытовых правил техники безопасности позволят избежать несчастного случая и преждевременной поломки устройства.

Датчик движения — самые популярные виды

Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.

Лампа оснащена датчиком сумерек

Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.

Светодиодная лампа с датчиком движения

Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.

Садовые светильники с датчиком дальнего движения

Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.

Уличный светильник с датчиком линейного движения

Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .

Потолочный светильник с беспроводным датчиком движения

Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.

Лампочка с датчиком движения

Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.

Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.

Как установить?

Для подключения светильника с ДД к сети существует несколько схем.

1. Параллельное соединение устройства и выключателя. В этом случае лампа может гореть как при обнаружении объекта в области распознавания, так и при включении тумблера.
2. Последовательное подключение. В этом случае лампочка будет гореть только при включении выключателя.
3. Комбинированное. После обнаружения движения включается дополнительное освещение, при этом положение выключателя не имеет никакого значения.

Рассмотрим порядок установки светильника с ДД внутри помещения. Перед началом работ следует выбрать место монтажа. Это может быть настенная или потолочная поверхность. В этом месте необходимо вывести питающий кабель. Для установки прибора необходимо выполнить следующие действия.

1. Подготовить корпус светильника путем извлечения резиновых прокладок.
2. Обязательно отключить подачу электроэнергии к кабелю.
3. Протянуть провода через резиновый уплотнитель в корпус светильника. При необходимости они подрезаются так, чтобы длины было достаточно для подсоединения проводки к клеммам осветительного прибора.
4. Зафиксировать корпус прибора. Для этих целей многие производители укомплектовывают лампы саморезами или другими крепежными элементами.
5. Снять оплетку с питающего кабеля и удалить изоляцию на концах проводов устройства.
6. Подключить провода, расположить их в соответствующих клеммах. Зафиксировать проводку.
7. Установить лампочки в цоколь, зафиксировать плафон.

Подробный порядок установки светильника с датчиком движения описан в следущем видео.

Виды светильников с датчиками движения

Переносной светильник с ДД

Светильники с ДД бывают переносные и стационарные.

Переносные работают от батареек или аккумуляторов, что повышает их мобильность. Использовать переносные источники света можно вне зависимости от наличия рядом розетки. В некоторых случаях встраивают солнечную батарею.

Стационарные требуют подключения к источнику напряжения: розетки, распределительной коробке и т.п.

В зависимости от размещения светильников выделяют уличные модели, потолочные, настенные.

Уличные светильники с ДД применяются для освещения придомовых территорий, площадей, скверов и т.д. Они могут размещаться на козырьках подъездом, уличных столбах, любых других конструкциях. Подключение может прямое или обходное через выключатель. Во всех случаях необходимо заземление. Уличные светильники с ДД способны выдерживать низкие температуры, высокую влажность.

Потолочные и настенные светильники с ДД освещают внутренние помещения: подъезды, подвалы, склады, гаражи и т.п. В зависимости от цели, планировки помещения они могут располагаться на потолке или на стене. Для внутреннего освещения хорошо подходят инфракрасные датчики. Как правило, светильники подходят сразу для обоих способов монтажа.

Сравнение моделей

В целях наглядности составим таблицу рассмотренных нами датчиков с характеристиками.
