Технические характеристики Plasma Ball
- Напряжение питания – 12 В.
- Потребляемая электрическая мощность – 3 Вт.
- Размеры — 215×105×105 мм.
- Вес – 0.4 кг.
Особенности: комплектуется кабелями для подключения к блоку питания ПК или прикуривателю автомобиля.
Поставляется плазмошарик в красочной картонной коробке. Никакой информации о производителе нет, знаете-ли в восточных странах как-то не принято выпендриватьсяJ.
Внутри коробки все упаковано очень надежно, с двух сторон девайс плотно закрывают куски пенопласта.
Основным элементом конструкции Plasma ball является стеклянная колба, видимая часть которой представляет собой сферу. Основание, скрывающее в себе несложную элетронику, изготовлено из полупрозрачного пластика и подсвечивается неоновым кольцом – моддеры оценят.
На корпусе расположен разъем для подключения питания, и трехпозиционный выключатель для переключения режимов offon audio. Последний это обычная звуковая активация знакомая моддерам по неоновым лампам – шар будет вспыхивать, к примеру, в такт музые, или любым достаточно громким низкочастотным звукам. Чувствительность микрофона никак регулировать нельзя, досадный факт.
После включения плазменного шарика между сердцевиной расположенной в центре сферы и стенками самой сферы начинают бегать множество электрических зарядов, которые можно сравнить с миниатюрными непрерывными молниями. Света мало от такой игрушки, но как подсветка она и не позиционируется.
Интересная деталь: если во включенном состоянии дотронуться до стекла рукой, да или любым предметом, разряды начнут как бы подтягиваться к месту прикосновения. Этими манипуляциями можно заниматься часами, очень рекомендуется нервным моддерам, шарик может за 15-20 минут успокоить расшатавшиеся нервы. Помимо всего этого шарик при работе вырабатывает азон, а значит если вы установите его внутри корпуса, вы получите отличный кондиционный воздух.
Шар с молниями внутри – как сделать плазменную лампу Тесла
Вы когда-нибудь видели плазменную лампу? А может хотели собрать свой собственный шар с молниями внутри? В этой инструкции я покажу вам, как сделать лампу тесла из обычной лампочки!
Прежде чем мы создадим этот проект, я должен предупредить вас о безопасности.
Это устройство выдает высокое напряжение — до 25 000 вольт и может вас убить
НЕ ЗАМЕНЯЙТЕ НИКАКИЕ КОМПОНЕНТЫ ИЛИ ЧАСТИ КОМПОНЕНТОВ НА ДРУГИЕ ЧАСТИ С ИНЫМИ ПОКАЗАТЕЛЯМИ! Это важно для вашей безопасности. Еще, прежде чем создавать этот проект, я бы порекомендовал вам провести кое-какие исследования о высоких напряжениях
Также имейте в виду, что это не проект начального уровня, и вам нужно будет иметь опыт работы с обратными трансформаторами, высокими напряжениями и смертельными токами.
Вы были предупреждены.
Комплектация плазменного светильника
Современные лампы-шары, формирующие у себя внутри плазменные разряды, содержат в себе:
- сам плазменный светильник. У современных моделей должен иметься разъем для USB. У страх моделей такой разъем можно сделать своими руками, отрезав вилку для розетки и подсоединив к ней USB от старого шнура. Только перед проведением таких работ своими руками убедитесь в том, что USB разъем работает нормально;
- USB-кабель. Это обязательный элемент всех современных моделей;
- инструкция по эксплуатации. С помощью инструкции вы сможете выяснить все нюансы и тонкости работы прибора, возможность его починки своими руками, а также другие важные моменты, которые приводят производители.
Набор плазменной лампы
Покупая такой светильник, необходимо обязательно убедиться в исправности лампы (особенно прозрачной сферы). Ее прозрачная часть не должна быть повреждена, покрыта царапинами или трещинами. При их наличии обязательно требуйте замену продукции.
Обычно осветительный прибор имеет следующие технические характеристики:
- питание – 220 В (стандартное);
- мощность — 8 Вт;
- материалы изготовления: пластик, стекло и электронные компоненты.
Технические характеристики лампы должны быть указаны как на упаковке, так и в инструкции к ней.
Приобретая плазменный светильник нужно знать, что диаметр его сферической колбы может варьироваться в достаточно широком диапазоне (от 8 до 20 см).
Как сделать плазменный шар
Процесс работы будет состоять из нескольких шагов.
1
Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд – очень сильный. Следует разобрать еще и центр шара
Плату нужно открутить и отложить в сторонку, она будет нужна чуть позднее.
Если отсутствует определенный навык работы с электроприборами, тогда следовать данному уроку нежелательно, так как это грозит тяжелым исходом и ранами на теле.
2. Далее понадобится улучшить устройство автомата по выдаче резинок. Для этого потребуется вырезать из МДФ идентичную диаметру основу.
При демонтаже опоры плазменного шара нужно обратить внимание на присутствие вентиляционных дырочек. Они должны быть для отведения тепла
Плата также немного приподнимается, чтобы предоставить свободное передвижение воздуха, но никак не крепится к самому низу.
3. Плазменный шар своими руками можно мастерить дальше. Теперь нужно приложить пластиковую основу базы к готовой части МДФ, наметив места щелей для вентиляции и точки прикрепления болтов.
4. Следует просверлить отверстия вентилирования, не делая их сквозными для крепежных болтов, создать вырезы для провода, выключателя и зашкурить МДФ.
5. Далее необходимо закрепить плату, зафиксировав ее на ступень выше с помощью акриловых палочек для мороженого, и припаять ее к кабелю.
6. К плате еще требуется припаять термоусадочную муфту и проводки, которые будут контактировать с шаром. Чтобы провести их, понадобится прорезь в самом аппарате. Для этого через автомат проходит подходящего диаметра вакуумный автомобильный провод. В него вставляется муфта со шнуром, и все это наполняется силиконом.
7
Намазав стороны МДФ горячим клеем, осторожно вытяните проводок сквозь отверстие аппарата. МДФ следует приклеить к центру автомата
8. Теперь из АБС-трубы необходимо вырезать маленькую подкладку, смазать ее силиконом и положить в середину внешней части установки. Затем следует собрать игрушку, проконтролировать, попала ли она в гнездо. Теперь можно посмотреть, как выглядит схема плазменного шара.
Не опасно ли такое занятие?
Для самого заземления используются конденсаторы C1, C2, имеющие гораздо меньший импеданс (сопротивление), нежели теплообменник «шар-земля». Один из проводков в розетке постоянно связан с грунтом. Но, не зная, какой точно из них соединяется, приходится применять сразу оба.
И сразу встает немаловажный вопрос: не ударит ли током, если прикоснуться к шару? Ведь сфера и ее молнии остаются соединенными с розеткой. Или, например, любой из конденсаторов поломается? Есть ответ: конденсатор емкостью 2.2 нФ никак не может пропустить сквозь себя электричество в таком количестве, которое бы навредило человеку. Плазменный шар будет иметь конденсаторы с символом Y2, которые нелегко вывести из строя. Они также стопроцентно разомкнут цепочку, если пойдет какое-то нарушение.
Вторая часть схемы была соединена с резистором энергии микросхемы R2. Схема работает постоянно при максимальном импедансе нормальной линии 180 кОм. Если стримеры будут мигать, тогда можно будет уменьшить такое сопротивление.
Лампа с разрядами и интерьер
Установка плазменного светильника в доме или квартире будет отличным решением по следующим причинам:
- лампа имеет компактные размеры и хорошо впишется как на полку, так и на журнальный столик;
- возможность декорирования внешнего вида прибора расширяет перечень стилей, в которые он сможет гармонично вписаться, не нарушив общий замысел;
- это отличный ночничок, который способен создать атмосферу таинственности и сказки;лампа способствует снятию раздражения, усталости и стрессов.
Плазменная лампа-шар и дети
Несмотря на то, что это очень красивый и практичный ночник, в детской размещение такого прибора не рекомендуется, так как из-за подвижных игр дети могут повредить его стеклянную часть и порезаться. Лучшим решением будет размещение лампы на специальной полке и выставление ее на стол для выполнения функции ночника уже в вечерние часы. Таким образом, вы и порадуете своего ребенка, и убережете его от травм. Кроме детской, подобный светильник станет оригинальным решением для спальни или гостиной. Наиболее подходящими стилями для размещения такой лампы будет «хай-тек», «эклектика», «минимализм», «классика». При этом «хай-тек», как наиболее приближенный стиль к тесловским творениям, будет самым лучшим решением. В стиле «ретро» такая лампа также займет свое достойное место.
Интерьер в стиле хай-тек
А вот для других стилей (например, «ампир», «готика» и т.д.) необходимо дополнительная стилизация светильника. Помните, цвет свечения разрядов стоит выбирать под цвет стен, потолка и мебели. Например, на фоне кофейных стен фиолетовые вспышки будут смотреться просто отлично. Кроме этого плазменная лампа отлично впишется ориентальный дизайн, где превалируют темные цвета отделки стен, мебели, штор и занавесок.
Лампа с разрядами и интерьер
Установка плазменного светильника в доме или квартире будет отличным решением по следующим причинам:
- лампа имеет компактные размеры и хорошо впишется как на полку, так и на журнальный столик;
- возможность декорирования внешнего вида прибора расширяет перечень стилей, в которые он сможет гармонично вписаться, не нарушив общий замысел;
- это отличный ночничок, который способен создать атмосферу таинственности и сказки;лампа способствует снятию раздражения, усталости и стрессов.
Плазменная лампа-шар и дети
Несмотря на то, что это очень красивый и практичный ночник, в детской размещение такого прибора не рекомендуется, так как из-за подвижных игр дети могут повредить его стеклянную часть и порезаться. Лучшим решением будет размещение лампы на специальной полке и выставление ее на стол для выполнения функции ночника уже в вечерние часы. Таким образом, вы и порадуете своего ребенка, и убережете его от травм. Кроме детской, подобный светильник станет оригинальным решением для спальни или гостиной. Наиболее подходящими стилями для размещения такой лампы будет «хай-тек», «эклектика», «минимализм», «классика». При этом «хай-тек», как наиболее приближенный стиль к тесловским творениям, будет самым лучшим решением. В стиле «ретро» такая лампа также займет свое достойное место.
Интерьер в стиле хай-тек
А вот для других стилей (например, «ампир», «готика» и т.д.) необходимо дополнительная стилизация светильника. Помните, цвет свечения разрядов стоит выбирать под цвет стен, потолка и мебели. Например, на фоне кофейных стен фиолетовые вспышки будут смотреться просто отлично. Кроме этого плазменная лампа отлично впишется ориентальный дизайн, где превалируют темные цвета отделки стен, мебели, штор и занавесок.
Терминал
В резонансный трансформатор Тесла этот элемент может быть инсталлирован в разном исполнении. Терминал может представлять собой сферу, заточенный штырь или диск. Он предназначается для получения искровых предсказуемых разрядов с большой длиной. Таким образом, два связанных колебательных контура образуют трансформатор Тесла.
Энергия из эфира — одна из целей функционирования аппарата. Изобретатель прибора стремился достичь волнового числа Z в 377 Ом. Он изготавливал катушки все большего размера. Нормальная (полноценная) работа трансформатора Тесла обеспечивается в случае, когда оба контура настроены на одну частоту. Как правило, в процессе корректировки осуществляется подстройка первичного под вторичный. Это достигается за счет изменения емкости конденсатора. Также меняется количество витков у первичной обмотки до появления на выходе максимального напряжения.
В будущем предполагается создать несложный трансформатор Тесла. Энергия из эфира будет работать на человечество в полной мере.
Особенности строения плазменного светильника
Плазменная лампа-шар представляет собой специфический светильник. Плафон светильника круглый и прозрачный, а внутри сферы происходит настоящая «магия». Из центра лампы к периферии прозрачного плафона отходят многочисленные плазменные разряды, которые завораживают своими яркими переливами и изгибами, которые не поддаются прогнозам и кажется, что они живут своей собственной жизнью. Можно сказать, что внешне такая лампа похожа на шар предсказаний цыганской гадалки, дающим наставления тем, кто может их прочесть.
Плазменная лампа в качестве ночника
Благодаря такому необычному и магическому внешнему виду такая вот «плазма» даст многое:
- придаст атмосферу загадочности и необычности;
- станет экзотическим дизайнерским элементом;
- светильник способен своей работой нормализовать психическую деятельность человека, снять стресс и усталость;
- да и в целом это станет оригинальной изюминкой интерьера, которую можно встретить далеко не в каждом доме или квартире.
Стоит отметить, что в отличие от стандартных осветительных приборов, плазменная лампа-шар станет необычным и оригинальным подарком на день рождения. Итак, плазменная лампа представляет собой прозрачный шар на подставке, внутри которого бьются энергетические разряды. Они способны реагировать на прикосновения человека к прозрачной сфере или даже голосу.
Реакция лампы на прикосновение
При прикосновении к такой лампе разряды внутри нее начинают кон в место, к которому притронулся палец. Это очень красивое зрелище, которое способно завораживать на долгие часы. Этот предмет больше похож на элемент фантастического фильма, нежели на светильник. Для получения такого эффекта используются современные технологии, что позволяет добиться высокого качества данной осветительной продукции.
Плазменный шар из лампочки своими руками
Создание «Плазменного шара»
Если вы хотите сделать красивое устройство в духе Теслы, которое бы демонстрировало красоту электрического тока, то можете попробовать создать «плазменный шар». Устройство состоит из двух частей: это генератор высокого напряжения и лампа накаливания. Но по сути «плазменный шар» это лампа накаливания, в которой вместо стандартного света вы будете видеть электрические дуги идущие от центра к точке прикосновения пальцев на поверхности лампы. Согласитесь, довольно красиво? Все что вам требуется, чтобы создать это устройство — это следовать инструкциям предоставленным в этой статье. Ну и конечно же небольшой набор материалов, список которых, вы сможете обнаружить ниже. Для изготовления подобной игрушки, которая несомненно украсит ваш интерьер, нам понадобится: 1) Стандартная лампа накаливания,которая и станет «плазменным шаром». 2) Адаптер питания на 12 вольт и 5 ампер. 3) Мощный транзистор вроде КТ-927 или аналогичный. Главное, чтобы коэффициент мощности и усиления не уступал. 4) Так же в можно работать с трансформатором от ТВС-110 Л6 или ТВС-110 ЛА, их можно получить из старых ламповых телевизоров, или поискать в магазине радиодеталей. Они будут использованы для изготовления источника высокого напряжения для питания собственно лампы. Кстати, изготовленный на базе этих трансформаторов источник, возможен к использованию, как для генерации тока высокого напряжения для «плазменного шара», но так же пригодится для демонстрации иных великолепных экспериментов с током: коронные и дуговые разряды, лампа дневного света зажигающаяся в руках, лестница Иакова и многих других.
Необходимо помнить о мерах предосторожности при работе с электрическим током. Перед началом работ по созданию этого приспособления, автор рекомендует всем ознакомиться с техникой безопасности
Для начала приступим к изготовлению генератора высокого напряжения. Главным элементом будет служить трансформатор выходной строчный,он же ТВС-110 ЛА. Ниже будет приведена схема, следуя которой, автор добился напряжения примерно 90 кВ, отличную мощность, а так же надежность.
Трансформатор ТВС нуждается в переделке под наши нужды. Необходимо снять обмотку и установить заново,но с меньшим количеством витков. Намотка витков для ТВС должна быть примерно 1-2 = 5 витков, 3-4 = 25 витков проволоки,диаметр которой равен 1мм. Но весь подбор идет сугубо экспериментальным путем, так как все зависит как от модели транзистора, так и от состояния обмотки.
Собственно в сборе схема будет выглядеть примерно таким образом:
Другой вариант :
Собственно собрав этот источник высокого напряжения и подключив через выход модернизированного трансформатора к нему лампу накаливания,мы получим «Плазменный шар», который и хотели собрать.

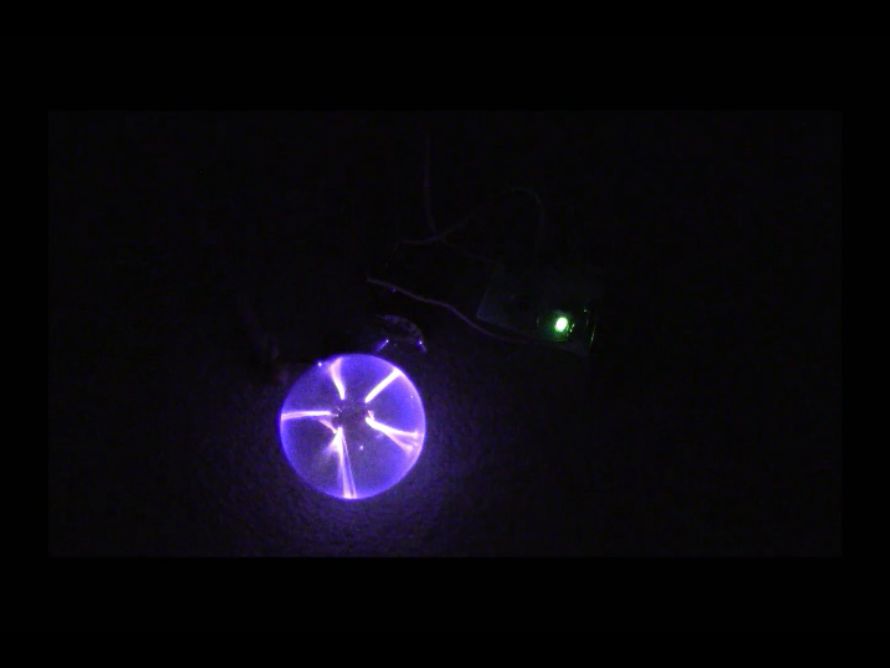

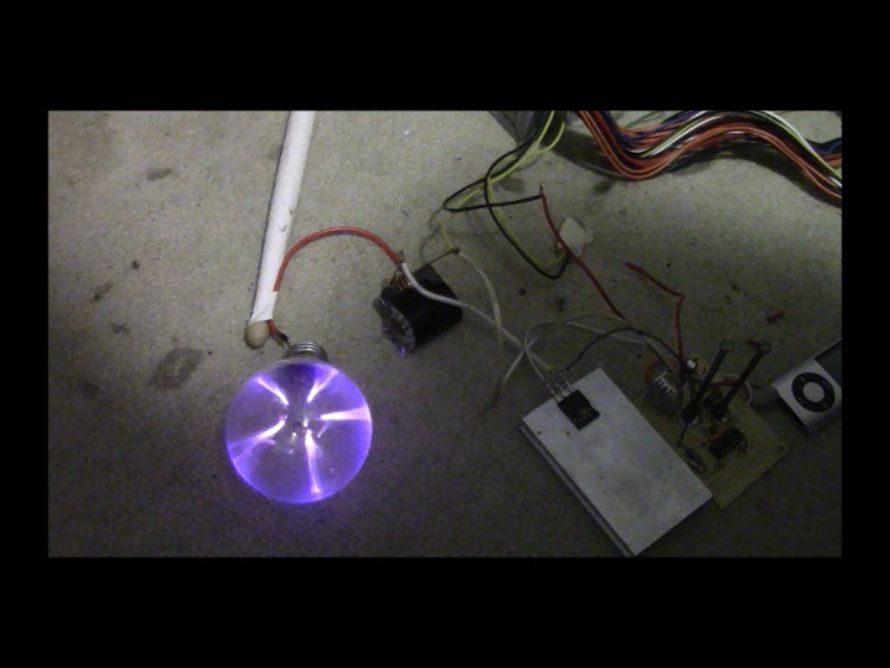

Внизу представлена картинка, где вы можете увидеть разряд в лампе накаливания, электродами которому служат палец и внутренняя спираль лампы. Стоит заметить, что атмосфера лампы наполнена газом агроном под низким давлением.
В заключение немаловажный факт: благодаря собранному преобразователю, который послужил источником питания для «плазменного шара», возможно проведения и немало других, не менее интересных опытов в сфере высокого напряжения. Поверьте, ионный двигатель, маленькие лестницы Иакова, электрическая дуга будут весьма красочной демонстрацией работы электрического тока. Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Биография Николы Теслы
Великий изобретатель родился 10 июля 1856 года в Хорватии. Начальное образование получал сначала в Смилянах, затем, после переезда, продолжил обучение сначала в школе, потом — в гимназии Госпича. Далее будущий физик поступил в училище в Карловаце и жил у своей тети.
После окончания учебного заведения в 1873 году Тесла решает вернуться домой к семье, несмотря на то что в это время там была эпидемия холеры. Никола заражается и находится при смерти, но чудом выздоравливает. В будущем сам Тесла предполагал, что этому поспособствовало то, что отец разрешил ему заниматься инженерным делом. После болезни Никола стал видеть вспышки света, с которыми к нему на ум приходили его будущие изобретения. Он представлял их и мысленно тестировал, словно компьютер.
После выздоровления изобретатель должен был пойти на службу в Австро-Венгерскую армию, но родители, решив, что он еще недостаточно здоров, спрятали его в горах.
В 1875 году Никола поступил в Грацкое техническое училище и стал изучать электротехнику. Уже на первых курсах Тесла задумывался о несовершенстве машин постоянного тока, но подвергся критике профессора. На третьем курсе физик стал зависим от азартных игр. Он просаживал большие суммы денег до тех пор, пока его мать не стала брать средства в долг для него у знакомых. После этого он перестал играть.
Где применяются катушки Теслы
Сами катушки или их действие применяется в некоторых сферах жизни. Кроме комнат, описанных выше, созданные молнии высокого напряжения могут применяться в красочных лампах, которые можно трогать рукой, и разряд будет стремиться к ней.
Созданные молнии могут показать, где есть повреждение вакуумной системы — они всегда стремятся к месту нарушения герметичности. Эффект находит место даже в косметологии. Дело в том, что параметры тока в катушке Теслы относительно безопасны для человека и лишь ходят по поверхности кожи, слега ”пробирая” ее изнутри. Приборы, основанные на таком эффекте, позволяют стимулировать и тонизировать кожу, решая некоторые проблемы с венами, морщинами и другими неприятными изменениями. Но пользоваться такими приборами должен профессионал, так как полностью безопасными назвать их нельзя.
Катушки Теслы применяются даже в косметологии.
Не опасно ли такое занятие?
Для самого заземления используются конденсаторы C1, C2, имеющие гораздо меньший импеданс (сопротивление), нежели теплообменник «шар-земля». Один из проводков в розетке постоянно связан с грунтом. Но, не зная, какой точно из них соединяется, приходится применять сразу оба.
И сразу встает немаловажный вопрос: не ударит ли током, если прикоснуться к шару? Ведь сфера и ее молнии остаются соединенными с розеткой. Или, например, любой из конденсаторов поломается? Есть ответ: конденсатор емкостью 2.2 нФ никак не может пропустить сквозь себя электричество в таком количестве, которое бы навредило человеку. Плазменный шар будет иметь конденсаторы с символом Y2, которые нелегко вывести из строя. Они также стопроцентно разомкнут цепочку, если пойдет какое-то нарушение.
Вторая часть схемы была соединена с резистором энергии микросхемы R2. Схема работает постоянно при максимальном импедансе нормальной линии 180 кОм. Если стримеры будут мигать, тогда можно будет уменьшить такое сопротивление.
Как сделать плазменную лампу?
Наткнулся в интернете на очень прикольную штуку — плазменный шар из лампы накаливания. Суть в том, что высокое напряжение от высоковольтного генератора ионизирует газ в колбе обычной стеклянной лампочки (можно даже сгоревшей).
Несмотря на обилие сложных преобразователей, решил придумать схему попроще — для начинающих радиолюбителей. Придумать особо ничего не получилось, но получилось упростить процесс сборки до предела. За основу взял балласт от энергосберегающей лампы. Структурная схема самодельной плазменной лампы:
Лучше всего взять лампу КЛЛ на 40 ватт — она работает достаточно стабильно, включал даже на час, работает без проблем. В качестве повышающего высоковольтного трансформатора применил готовый трансформатор строчной развёртки ТВС 110ПЦ15. Подключал его к выводам номер 10 и 12. Такие строчные трансформаторы можно найти в старых советских телевизорах, хотя можно взять и новый, только они выпускаются со встроенным умножителем.
С трансформатора идут два вывода: один фаза, другой ноль, фаза идет с катушки, а ноль — самая последняя ножка на трансформаторе (она под номером 14).
Фазу мы подключаем к лампе накаливания, а другой провод, выходящий с нулевой ножки, следует заземлить. В общем на следующем фото всё подробно расписано и нарисовано.
- Если вам всё равно что-то непонятно — посмотрите это обучающее видео в HD качестве:
- Также если вы подключите умножитель напряжения к выходам ТВС, то вы сможете наблюдать свечение люминисцентной лампы, от создаваемого ВВ поля.
Внимание! Разряды с умножителя смертельно опасны! После выключения разрядите умножитель, замкнув два его вывода между собой. Видеоролик того, что у меня в итоге получилось смотрите ниже:. Эксперименты с плазменным шаром проводил Pasha Kuzmenkov

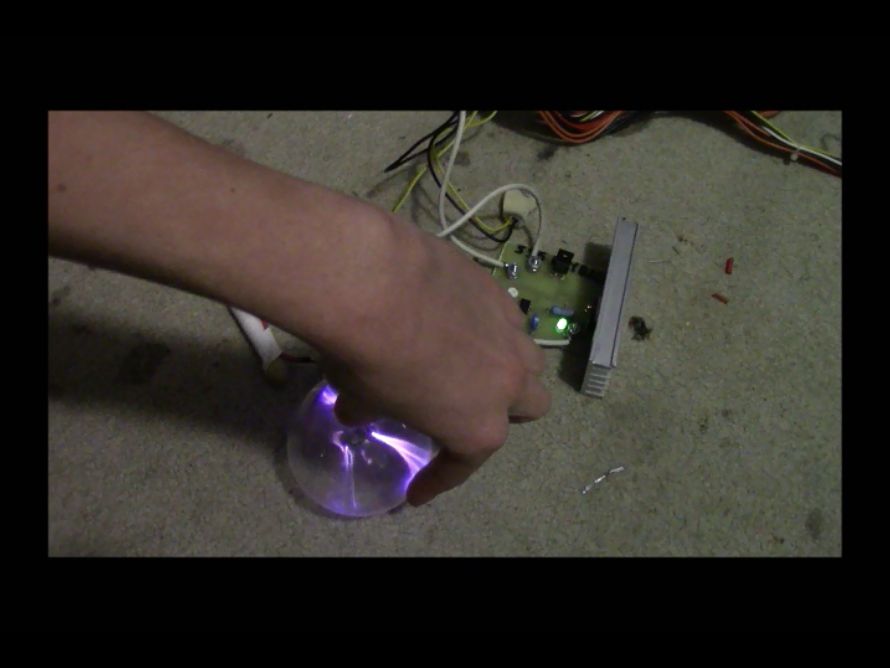

Эксперименты с плазменным шаром проводил Pasha Kuzmenkov.
Форум по ВВ технике
Как изготовить из лампочки плазменный шар
Суть поделки заключается в ионизации газа, который находится в колбе, за счет высокого напряжения. Причем, для ее изготовления можно применять и работающую, и сгоревшую лампу накаливания.
Схем преобразователей, которые используют при изготовлении из лампочки плазменного шара, много. Основная их часть отличается сложностью, их могут сделать мастера, разбирающиеся в электронике. Простых схем мало, но есть – они по силам и тем, для кого электронные схемы из числа непонятного и сложного.
Для поделки используют балласт, который имеется в энергосберегающей лампе. Подходит лучше от компактной люминесцентной – КЛЛ на 40 Вт, которая отличается стабильной беспроблемной работой.
Необходимый для схемы повышающий высоковольтный трансформатор можно использовать ТВС110ПЦ15. Он со строчной разверткой. Устройствами раньше комплектовали телевизоры, откуда его и можно взять, чтобы не тратиться на новый. Правда, они сейчас имеют встроенный умножитель, так что требуют переделки. Выходы, к которым подключают трансформатор ТВС110ПЦ15, – 10, 12.
Генератор с двумя выводами, один из которых представляет фазу, другой – ноль. Первый выходит от катушки; второй представлен последней ножкой на приборе – ее номер 14. К лампе накаливания подводят фазу; провод от нулевой ножки направляют на заземление.
Работа описанной схемы: напряжение от бытовой сети (220В, 50Гц) подается на балласт от КЛЛ 40 Вт и с его выходов на вход в трансформатор ТВС110ПЦ15. Последний увеличивает напряжение и подает его на лампу накаливания. Величина напряжения такая, что происходит ионизация газа в колбе лампы и он начинает светиться. Благодаря форме колбы свечение наблюдается в виде шара.
Такую же схему можно применить, чтобы заставить светиться газ в люминесцентной лампе. Для этого придется немного доработать ее – приобрести или сделать самостоятельно умножитель и к его входу подключить выходы трансформатора. Причем такую лампу не нужно подключать к проводам – достаточно ее конец разместить внутри большой катушки, на которую подается напряжение с умножителя.
Если в работе используют умножитель, то нужно знать, что выдаваемое им напряжение опасно и может стать причиной смерти человека. Выключив устройство, необходимо замкнуть его выводы между собой, чтобы разрядить прибор. Лишь затем можно заниматься уборкой, демонтажом.
