Лампы применяемые на Форд Фокус 3

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Также третий Фокус оснащался ксеноновым светом, что было безусловно огромным плюсом, ведь свет отвечает за безопасность. Но даже с галогеновыми лампами свет у Фокуса был весьма не плох. Мы рассмотрим наиболее распространенный галогеновый свет и помощь в замене ламп.

Цоколь ламп на Ford Focus 3

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.

8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

Замена ламп ближнего света Ford Focus 3

Для замены лампы ближнего света необходимо снять блок фару открутив два самореза. Саморезы обозначены на фото двумя красными кружочками.

Далее тянем блок фару на себя, немного покачивая ее из стороны в сторону.

Замена ламп ближнего света Форд Фокус 3

Замена лампы в фарах ближнего света на автомобиле Форд Фокус поколения 3 часто требуется при улучшении или ремонте оптики. Рассмотрим, из каких основных этапов состоит процедура переустановки лампочки, какие из современных производителей лучшие и каковы их главные особенности.

Особенности ламп для фар Ford Focus 3

При переустановке ламп ближнего света для замены на Форд Фокус 3 необходимо учитывать их светотехнические характеристики. Штатный светильник имеет следующий набор параметров:

  1. Тип цоколя – фланцевый Н7.
  2. Номинальное напряжение – 12 вольт.
  3. Мощность – 55 Вт.

В зависимости от конструкции оптики ламы могут быть двух видов:

  1. Биксеноновые – предназначенные для установки в линзовые системы.
  2. Галогеновые – устанавливаемые в фары с отражателем-рассеивателем.

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

  1. Philips.
  2. Koito.
  3. Behr Hella.

Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потребления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться голыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потребления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.

Как заменить лампочку ближнего света на авто Форд Фокус 3

Чтобы правильно заменить лампу для ближнего света на ФФ-3, в первую очередь необходимо создать условия, обеспечивающие безопасность ремонта авто. Для этого Форд Фокус нужно установить на ровном месте, включить ручной тормоз и обесточить электросеть, отсоединив клеммы с АКБ. Далее нужно подготовить инструменты и расходники:

  1. Гаечный ключ на десять.
  2. Отвертку.
  3. Чистые перчатки на хлопчатобумажной основе.
  4. Новую лампу (или две если замена осуществляется сразу в обоих фарах).

Далее процедура смены лампы ближнего света сводится к следующим действиям:

  1. Вывернуть шурупы, удерживающие фару изнутри.
  2. Вытянуть ее и повернуть на себя, не вынимая при этом ее совсем.
  3. Демонтировать защитную крышку корпуса, предварительно сдвинув специальные фиксаторы.
  4. Провернуть лампу против часовой стрелки на четверть оборота.
  5. После этого достать ее, потянув на себя.
  6. Отсоединить штекер питания.
  7. Извлечь саму лампочку и поставить новую.
  8. Собрать оптику, следуя обратному порядку.

Основные выводы

Штатно на Форд Фокус 3-его поколения устанавливается галогеновая лампа ближнего света производителя Osram. Она имеет тип цоколя Н7, мощность 55 Вт и рабочее напряжение в 12 В. Как альтернатива ей могут использоваться аналоги:

  1. Philips Н7 Vision Plus.
  2. Koito Whitebeam h7.
  3. Behr Hella h7 Standart.

Чтобы заменить лампочку на новую, нужно соблюсти условия по технике безопасности, застопорив машину и отключив бортовую электросеть, подготовить инструменты и расходные материалы и последовательно выполнить этапы предлагаемой инструкции.

Замена лампочки заднего стоп сигнала на Рено Логан своими руками

Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле

Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Замена лампочки стоп-сигнала
    • 1.1 Замена лампы стоп-сигнала на Рено Логан в новом кузове
    • 1.2 Замена лампы дополнительного стоп-сигнала
    • 1.3 Выбор лампы
  • 2 Стоп-сигнал не горит, почему?
  • 3 Заключение

Замена лампочки стоп-сигнала

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

  1. Открываем багажник.
  2. Отгибаем обивку багажника.
  3. Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

  1. Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

Крути против часовой стрелки, как на фото

Извлекаем плафон и лампу

Извлекаем лампу из патрона

Выбор лампы

  1. Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
  2. Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V

Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы

При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей

Подбирайте приборы со светимостью 2000-3000 К.

Стоп-сигнал не горит, почему?

Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.

На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.

Не горит лампа стоп-сигнала дополнительного фонаря

Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.

В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.

Любой водитель без особых проблем сможет при необходимости поменять лампу дополнительного стоп-сигнала. Для этого не потребуются вообще никакие инструменты. Для замены стоп-ламп в задних фонарях потребуется специальная отвертка (фаза 1). Срок службы установленного осветительного прибора зависит от его качества. Приобретайте только рекомендованные модели ламп.

Какая лампа ближнего света подойдёт на Форд Фокус 2?

Подходящие годы выпуска автомобиля: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

На заводе устанавливают лампы 55 H7:

  • 55 — это мощность света в ваттах,
  • H7 — тип цоколя.

Про лампы дальнего света читайте ниже.

Быстрое сравнение: лучшие лампы для Ford Focus 2 (H7)

Модель Особенности Рейтинг Ссылка
Philips X-treme Vision ну, очень яркие ★★★★★ Купить
Philips LongLife EcoVision недорогие и долговечные ★★★★✩ Купить
Bosch Xenon Blue яркий свет бело-голубого оттенка ★★★★✩ Купить
Bosch Pure light недорогие, универсальная замена штатным лампам ★★★★✩ Купить

Philips X-treme Vision — самые яркие лампочки ближнего света на Форд Фокус 2

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология мощного светового потока.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Узнать цены и наличие.

Philips LongLife EcoVision — долговечные лампы ближнего света на Форд Фокус 2

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Узнать цены и наличие.

Bosch Xenon Blue

Особенности, заявленные производителем:

  • до 50% больше света,
  • бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Узнать цены и наличие.

Bosch Pure light

Особенности, заявленные производителем:

  • универсальная серия высококачественных продуктов для легковых автомобилей,
  • максимально близкие к штатным лампам показатели,
  • сертифицированы ECE (Economic Commission for Europe),
  • не пропускают ультрафиолетвый спектр, чтобы беречь фары.

В упаковке — одна лампа.

Страна производства — Польша, Германия.

Что нам больше всего нравится: известный производитель, характеристики — как у штатных ламп.

Результаты тестов ламп Бош

Удовлетворительная оценка ADAC, итоги:

сбалансированный результат.

Узнать цены и наличие.

#30

В фары да , но не больше 5000К , иначе в дождь ничего не видно . Ксенон в туманках — жопа , слепит всех встречных-поперечных , а если не дай бог с ним в туман попадешь , то сам их выкинешь в тот же день

Fоcus 2 ghia 2.0 механика седан . Напичкан по полной — кожа рожа все дела , а моментальный расход сука не кажет

staryi Маршал Сообщения: 2445 Зарегистрирован: 30 янв 2010, 22:02 Авто: FF2,’06,Panther Black,Ghia,МТ,5D,Германия,1.6,116л.с., VW TIGUAN, 2017г.,150л.с., Comfortline+допы Откуда: Ростов-на-Дону Поблагодарили: 11 раз Контактная информация:

#31

Я себе габариты вот такие схимичил.

так вот в том и дело что габариты я себе такие же делал из светодиодов только у меня полоски в низу, на аватарке видно! и по сравнению с ними штатный желтый свет полный отстой! вот и хочу чтоб свет не желтый а хотябы чисто белый был, про голубой уже молчу, т.к. по ходу фигня!

<< Лёха >> «В машине не ломается только та деталь, которой в ней нет» — Г.Форд

GRX Прапорщик Сообщения: 115 Зарегистрирован: 11 апр 2010, 10:39 Авто: FF2 2006г.5d 1.6 акпп ghia Откуда: Москва, Профсоюзная Контактная информация:

#32

нее)про птф ето я цоколь какой писал,подходит туда!у меня в ближнем стоит osram night breaker,а в птф у меня ксенон 4300к я днем с птф езжу,потому как такие птф как на фокусе в туман и с обычными лампами не помможет))в тумане надо ездить с «ЖЁЛТЫМИ ПТФ» как когда-то на «жужки» ставили))

«Александр»

staryi Маршал Сообщения: 2445 Зарегистрирован: 30 янв 2010, 22:02 Авто: FF2,’06,Panther Black,Ghia,МТ,5D,Германия,1.6,116л.с., VW TIGUAN, 2017г.,150л.с., Comfortline+допы Откуда: Ростов-на-Дону Поблагодарили: 11 раз Контактная информация:

Это интересно: Какое моторное масло заливать в двигатель Hyundai Santa Fe, сколько литров

Как поменять своими руками

Какие лампочки нужны, мы выяснили и нужные купили. Можно начать замену лампочки стоп-сигнала Форд Фокус 3. Начнем с кузовов Седан и Универсал.

В кузове седан или универсал

Для того чтобы заменить лампочку, придется демонтировать заднюю фару. Открываем дверь багажника и находим крышку, закрывающую барашки. Поддеваем ее рукой и снимаем.

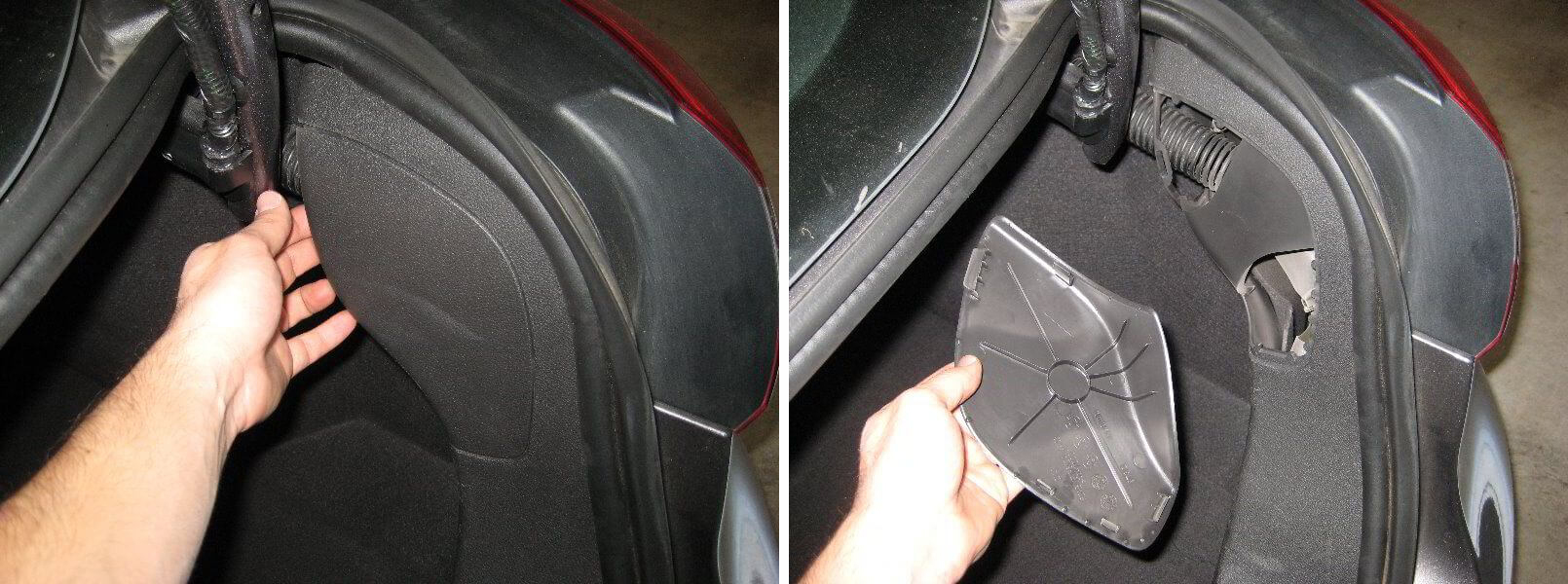

Снятие декоративной накладки Отвертывание фиксаторов

Перед нами две гайки-барашка, отвернуть которые можно голыми руками. Отворачиваем.

Теперь заднюю фару можно снять, не забывая, что она висит на проводе. Снимаем и разворачиваем патронами вверх.

Демонтаж фонаря Форд Фокус 3 Универсал и Седан

Нужный нам патрон находится в нижней части фары, к нему идут три провода. Поворачиваем патрон против часовой стрелки и вынимаем вместе с источником света.

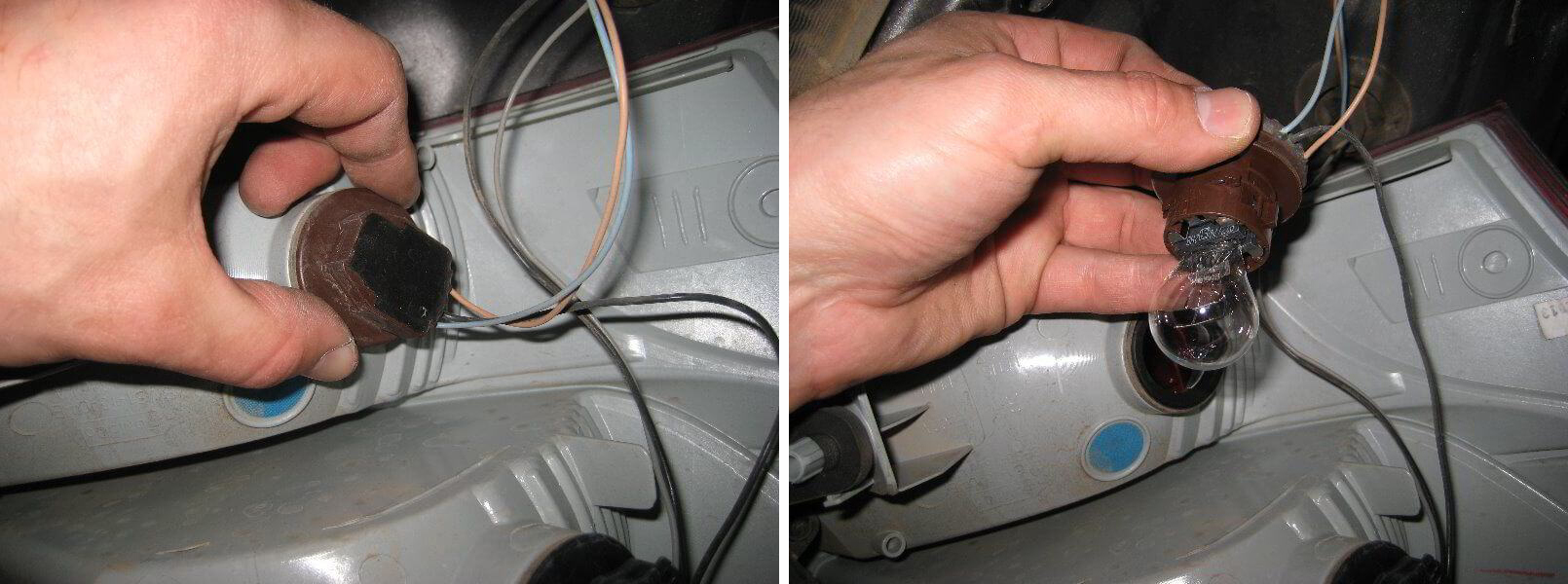

Снятие клеммной колодки стоп-сигнала

Снимаем сгоревший световой прибор простым выдергиванием и на его место устанавливаем новый.

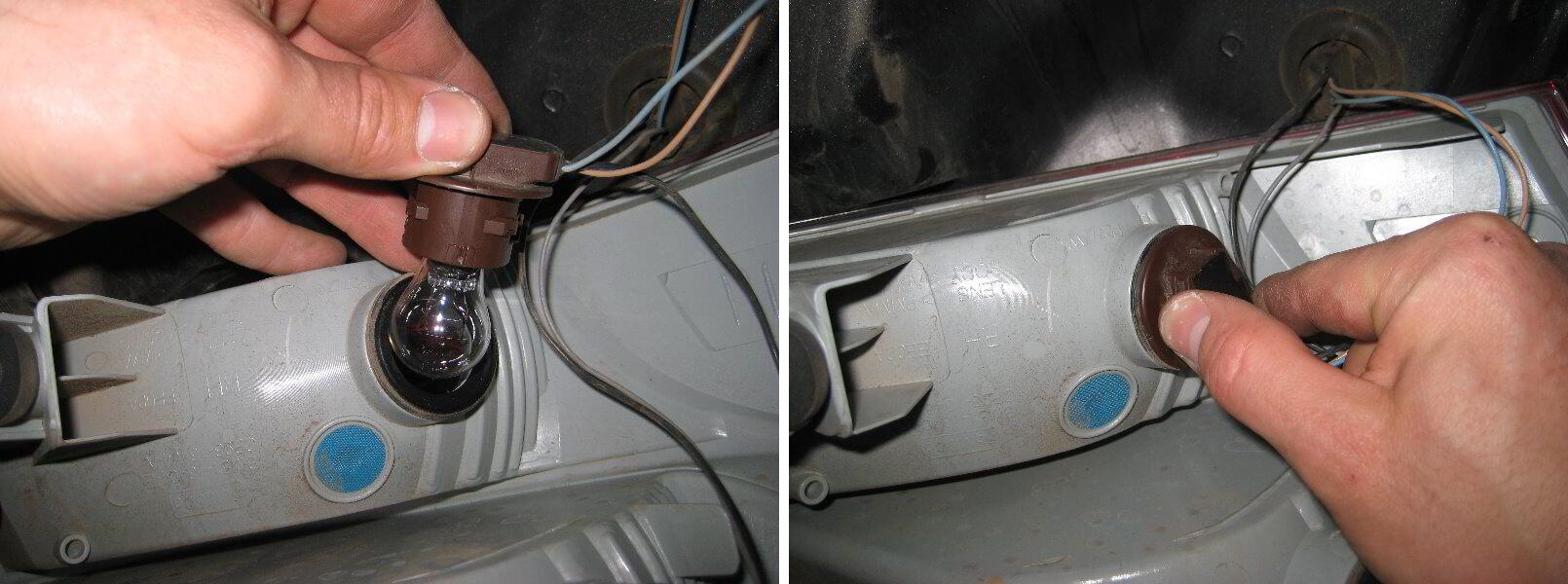

Замена лампочки

Ставим патрон на место, фиксируем его поворотом по часовой стрелке.

Установка на место

Монтируем фонарь на штатное место, закрепляем гайками-барашками, закрываем гайки декоративной крышкой.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На заметку. Если в твоем автомобиле стоит лампочка P21/5W, то алгоритм замены будет тот же. Единственно, крышка, закрывающая крепление фонаря, находится чуть глубже в багажнике, а сами барашки прикрыты поролоновой подушкой. Ну и прибор P21/5W не выдергивается, а снимается поворотом против часовой стрелки.

В кузове Хетчбэк

Открываем дверь багажника и напротив фары находим лючок, закрытый крышкой. Поддеваем крышку пальцами и снимаем.

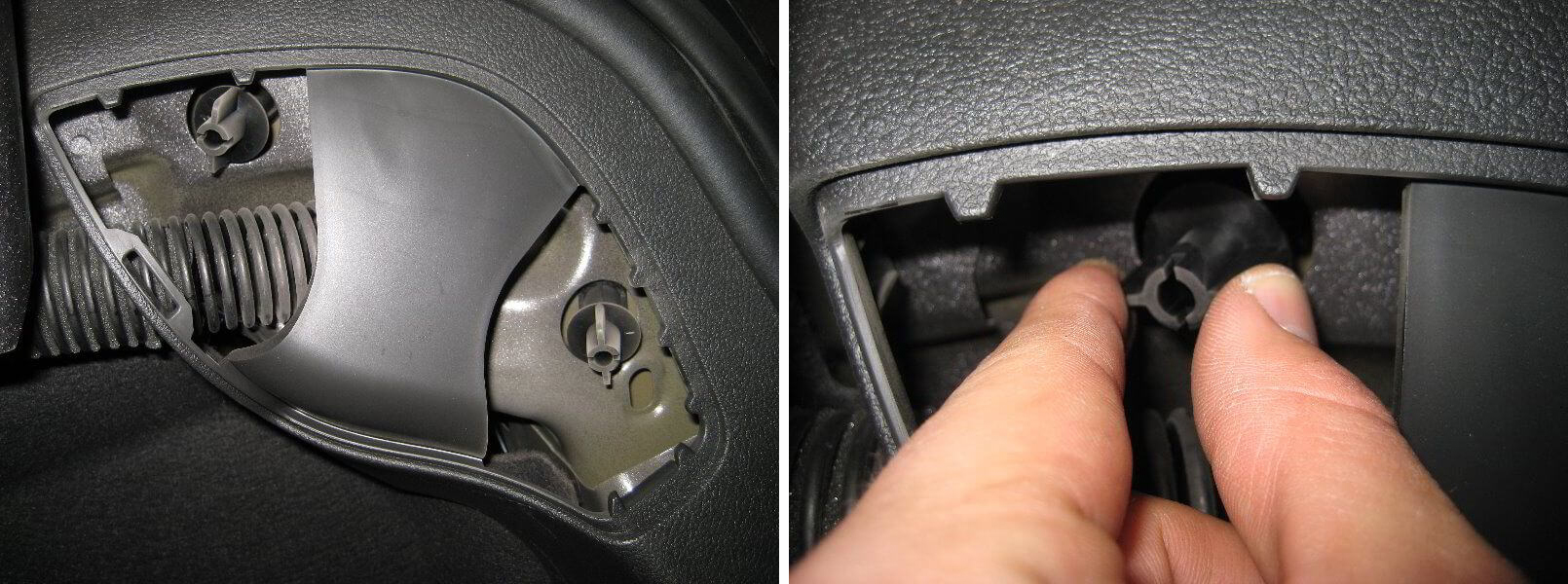

Снятие накладки люка

Под крышкой мы видим гайку-барашек, которая крепит фонарь. Вторая гайка находится выше и глубже в багажнике. Она ничем не закрыта.

Гайки крепления заднего фонаря Форд Фокус 3 Хетчбэк

Отворачиваем гайки и освобождаем фонарь. Теперь его можно снять, потянув на себя. Снимаем фонарь и разворачиваем патронами к себе. Патрон, отвечающий за стоп-сигнал, я указал стрелкой.

Снятый задний фонарь

Поворачиваем патрон и вынимаем его вместе с источником света.

Снятый патрон

Лампочку стоп-сигнала можно снять, слегка утопив ее и повернув против часовой стрелки. Снимаем и на ее место устанавливаем новую.

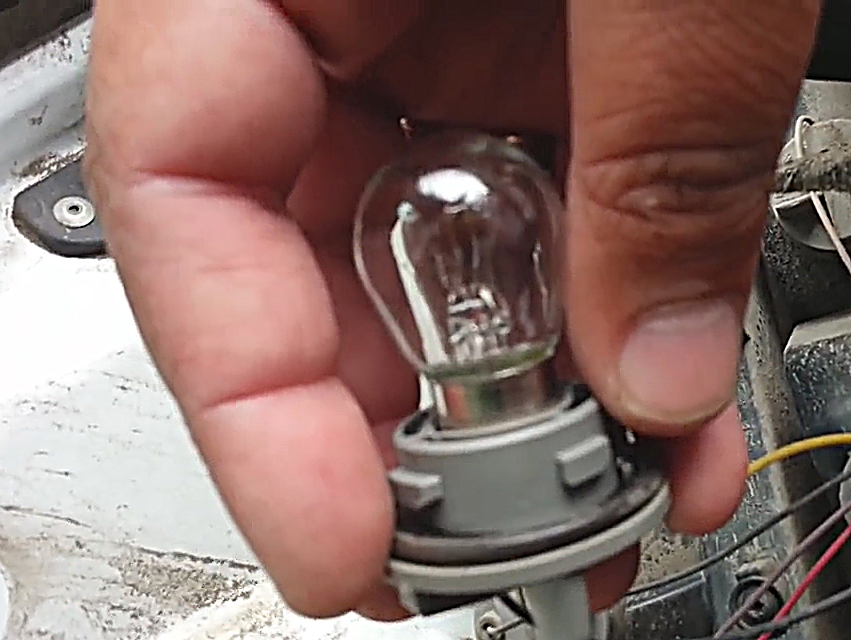

Установленная новая лампочка

Осталось поставить патрон на место, установить фонарь, зафиксировать его гайками и закрыть лючок накладкой.

Теперь ты знаешь, как самостоятельно поменять лампу стоп-сигнала на Ford Focus 3 с любым кузовом. Ничего, как оказалось, сложного.

Фокус 3 универсал: замена лампы и сопутствующие работы

При замене лампочек проверяется состояние контактов и внутренней полости фонарей

Есть несколько моментов, которым уделяется особое внимание

  1. Состояние контактов на фишках и патронах. Если имеются следы окислов – производится зачистка. При поврежденных контактах выполняется замена фишки или патрона.
  2. Наличие конденсата во внутренней полости фонаря. Часто эта неисправность связана с нарушением герметичности в соединении патрона с корпусом фары. Здесь осматривается состояние уплотнительной манжеты. В случае ее повреждения производится замена. Также может быть повреждено стекло фонаря. Здесь возможность производства ремонтных работ зависит от характера повреждения. Часто подобная неисправность является неустранимой, и меняется вся фара в сборе.
  3. Общее состояние оптики и отражателей. Иногда требуется глубокая очистка и полировка мелких дефектов.

Наш автосервис профессионально занимается обслуживанием автомобилей Ford Focus 3. Мы в кратчайшие сроки произведем замену ламп задних фонарей с гарантией качества выполненных работ.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело; Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап

Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий

В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Таблица всех используемых ламп

Ниже я хочу привести табличку, куда свел все приборы, используемые в автомобиле третьего поколения. Уверен, она тебе пригодится. Ведь сегодня сгорела лампочка стоп-сигнала, а завтра может перегореть любая другая.

Таблица приборов, применяемых в Форд Фокус 3

Назначение

Тип лампы

Передние

Дальний свет PY21W (21 Вт)
Ближний свет Н1 (55 Вт)
Габаритные огни W5W (5 Вт)
Указатель поворота PY21W (21 Вт)
Противотуманный свет Н11 (55 Вт)

Задние

Стоп-сигнал (Хэтчбек) P21W (21 Вт);
Стоп-сигнал/габаритный свет (Универсал, Седан) P21/5W (21/5 Вт) или 3157 (27/7 Вт)
Указатель заднего хода W16W (16 Вт)
Противотуманный свет/габаритный свет (Хэтчбек) P21/5W (21/5 Вт)
Противотуманный свет (Универсал, Седан) P21W (21 Вт)
Задний указатель поворота PY21W (21 Вт);
Боковой указатель поворота WY5W (5 Вт)
Освещение номерного знака W5W (5 Вт)

Цоколь ламп на Ford Focus 3

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.

8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Также третий Фокус оснащался ксеноновым светом, что было безусловно огромным плюсом, ведь свет отвечает за безопасность. Но даже с галогеновыми лампами свет у Фокуса был весьма не плох. Мы рассмотрим наиболее распространенный галогеновый свет и помощь в замене ламп.

Какая лампа стоит в стоп-сигнале

Форд Фокус 3, сменивший второе поколение, изменил не только свой внешний вид. Изменились и лампы, используемые в стоп-сигналах. Точнее, не изменились, а почему-то поменялись местами. Теперь в кузове Хэтчбек стоят односпиральные приборы P21W (во II стояла P21/5W).

Лампа стоп-сигнала на Форд Фокус 3 Хетчбэк

Автомобиль с кузовом Седан, во II поколении имевший лампочку P21W, теперь перекочевал к Универсалу и обзавелся, как и последний, источником света типа P21/5W с цоколем bay15d.

Лампа стоп-сигнала на Форд Фокус 3 Седан и Универсал

Лампа 3157, установленная в некоторых модификациях Форд Фокус 3

Это интересно: Видео как подтянуть ручник на Форд Фокус 2

Инструкция по замене ламп в птф Фокус 3

Замену можно произвести двумя способами — первый способ — со снятием нижнего защитного фартука и части защиты. Второй способ более простой — через верх со снятием фары. Второй способ более простой, так как снимается фара на Фокусе 3 достаточно легко.

Если менять лампу/лампы через низ, вам потребуется ключ звездочка Торкс Т30 и плоская отвертка.

Первый способ замены ламп в птф

Загоняем автомобиль на смотровую яму или эстакаду. С помощью ключа звездочки Торкс Т30 откручиваем крепления нижнего брызговика и отгибаем его.

Аккуратно рукой пролезаем в образовавшееся паз и поворачиваем на пол оборота лампу. Отсоединяем штекер от лампы и производим замену на новую.

Сразу скажу, подлезть к противотуманной фаре неопытному человеку будет проблематично.

Второй способ замены лампы в птф

С помощью звездочки, либо плоской отвертки откручиваем болты крепления фары, вынимаем ее из пазов и отсоединяем колодку проводов.

Затем рукой необходимо подлезть к противотуманной фаре и на пол оборота повернуть перегоревшую лампу. Вытащить ее на верх и аккуратно отсоединить штекер.

Далее берем новую лампу, защелкиваем штекер на лампе и устанавливаем обратно в птф.

Если устанавливаете светодиодные лампы, обратите внимание на блочки стабилизатора, если таковые есть. Их лучше заизолировать, чтобы в них не попадала вода, а заодно и контакты от колодки до лампы

Поделиться «Как заменить лампу птф на Ford Focus 3»

Почему нужна замена ламп Форд Фокус 3 универсал?

Свету задних фонарей всегда придавалось меньше значения, чем свету передних. С неисправным освещением передних фонарей в ночное время суток ездить проблематично. Нарушенная работоспособность задних приборов освещения может довольно долго оставаться незамеченной.

Рекомендуется как минимум один раз в месяц проверять работоспособность всех приборов освещения. Также проверку нужно обязательно проводить перед дальней поездкой. Часто проблемы с освещением и выявляются в процессе таких осмотров. Проверку рекомендуется производить с помощником.

ВАЖНО! Содержать задние приборы освещения в исправном состоянии крайне важно. Часто причиной ДТП становится именно нерабочее состояние задних габаритных огней, стоп-сигналов или поворотов

Рассмотрим несколько распространенных аварийных ситуаций, к которым может привести неисправное состояние задних фонарей.

  1. Неисправные стоп-сигнальные огни. Очень опасная неисправность. Осознать это в полной мере можно только столкнувшись с подобной ситуацией. В плотном потоке чувство относительной скорости и дистанции притупляется. Главным показателем того, что едущий впереди водитель тормозит, являются загоревшиеся стоп-сигнальные огни. В этот момент большинство водителей интуитивно ставят ногу на педаль тормоза. Но если стопы не загораются, то среагировать на тормозящий впереди автомобиль вовремя проблематично. И часто бывает так, что тормозить становится уже поздно. Происходит авария. И если у ехавшего сзади водителя есть видеорегистратор, который зафиксировал нерабочие стоп-сигнальные огни – ситуация с виновником аварии уже не будет столь однозначной.
  2. Неработающие габаритные огни, особенно в ночное время, могут привести к аварии. Особенно опасны остановки на трассе с нерабочими задними фарами. Автомобили по трассе движутся на большой скорости. Заметить вовремя транспортное средство, стоящее в темноте, довольно проблематично. Ситуация усугубляется, если плохие метеорологические условия ухудшают видимость.
  3. Неисправные указатели поворотов – одна из самых распространенных причин аварий, которые происходят по вине неработающих приборов освещения. Перестроение, поворот или обгон без предварительного извещения других участников дорожного движения о своем намерении часто приводят как минимум к конфликтным ситуациям, а иногда становятся причиной серьезных аварий. Например, на трассе, где есть всего по одной полосе в каждую сторону, движется тихоходное транспортное средство. Водитель с неисправными задними указателями поворотов обозначает маневр и начинает обгон. Одновременно с ним это делает едущий за ним автомобиль. Так как водитель второго автомобиля видит, что впереди едущий не включает указатель поворота, это значит, что он или уступает, или не торопится обгонять. Оба автомобиля выезжают на встречную полосу, и происходит аварийная ситуация. Опять же, при наличии видеорегистратора у второго водителя не составит проблем доказать виновность первого, у которого не работают указатели поворотов.

Менее критичным является работоспособность указателей заднего хода. Однако в ночное диагональная парковка будет проблематичной, если площадка за автомобилем не будет освещена в должной мере.

Предпосылки замены задней лампочки Форд Фокус 3

Неисправность лампы электропроводки проявляется в двух случаях: она перестает гореть или бортовой компьютер сигнализирует о поломке. Во втором случае осветительный прибор может продолжать функционировать, хотя и неправильно. Первая ситуация представляет максимальную опасность, вторая же является предупреждением, но также говорит о неправильной работе осветительного прибора или электрики авто.

  • длительный срок эксплуатации автомобиля;
  • перепады напряжения вследствие общего износа проводки или аккумулятора;
  • окисление контактов;
  • физические повреждения.

Лампы могут не работать и по другим причинам: перебои проводки, перебои с механизмом включения или окислившиеся соединения. При этом также не работают сигналы. Но замены ламп не даст нужного эффекта.

Еще одним видом неисправности, связанным с лампой «стоп», является показания бортового компьютера о неисправности. При работающих лампах это говорит о неправильном напряжении или проблемах с электроникой машины. В первом случае замена ламп, проводимая в комплексе с зачисткой контактов, приводят к положительному результату.

Какая лампа стоит в стоп-сигнале

Форд Фокус 3, сменивший второе поколение, изменил не только свой внешний вид. Изменились и лампы, используемые в стоп-сигналах. Точнее, не изменились, а почему-то поменялись местами. Теперь в кузове Хэтчбек стоят односпиральные приборы P21W (во II стояла P21/5W).

Лампа стоп-сигнала на Форд Фокус 3 Хетчбэк

Автомобиль с кузовом Седан, во II поколении имевший лампочку P21W, теперь перекочевал к Универсалу и обзавелся, как и последний, источником света типа P21/5W с цоколем bay15d.

Лампа стоп-сигнала на Форд Фокус 3 Седан и Универсал

Лампа 3157, установленная в некоторых модификациях Форд Фокус 3

Это интересно: Форд Фокус 2 замена ремня кондиционера: излагаем суть

Выводы

Если вы в первый раз заменяете источник освещения в фаре вашего «Форда Фокуса 3», будьте очень внимательны и бережно обращайтесь с комплектующими. В «Фокусе» предустановленны крепления из пластика, и неаккуратное обращение с ними может полностью их деформировать. По этой причине при демонтаже и монтаже нового источника освещения прилагайте незначительные усилия.

Нередки ситуации, когда замена оптики не помогает, и освещение в фаре продолжает не загораться. Если вы проверили все соединения и уверены в правильности установки, попробуйте подключиться к компьютеру. Там вы сможете найти и сбросить соответствующую ошибку и, таким образом, заставите источник освещения на вашем «Форде» гореть.

Смена источника света — легкая процедура даже для любителя авто без опыта починки вышедших из строя комплектующих.

И, конечно, вне зависимости от причины выхода из строя источника освещения приобретайте исключительно качественную продукцию. Она обеспечит вам безопасность и не будет ослеплять водителей на встречной полосе.
