Как заменить лампу стоп-сигнала на ford focus 2

Меняем лампочки подсветки приборной доски

Сразу определимся – в Форд Фокус 2 на панели приборов лампочек нет. За ее подсветку и индикацию отвечают SMD светодиоды 5630. Служат они намного дольше ламп накаливания, но тоже могут выйти из строя.

Если такое все же произошло, то демонтируем панель приборов, предварительно сняв декоративный козырек.

Теперь снимаем стрелки, повернув их по часовой стрелке и потянув на себя.

Переворачиваем панель, отжимаем защелки и снимаем плату.

На внутренней стороне платы находим несколько десятков светодиодов, на один из которых указывает маркер.

Вооружаемся паяльником и меняем сгоревшие на новые или просто обращаемся к знакомому электронщику.

Какому производителю отдать предпочтение?

С типом лампочек для ПТФ Форд Фокус 2 мы разобрались. Осталось выбрать производителя, а их сегодня немало. Какому отдать предпочтение? Посмотрим на результаты исследовательского проекта «Бренды автомобильных ламп в России», который был проведен отраслевым бизнес-порталом Автоиндустрия.РФ. Рейтинг основан на объеме продаж именно в России.

Топ-10 зарубежных производителей автоламп

Топ-3 отечественных производителей автоламп

Выбор производителя

Все галогенки сходи по типу конструкции – нить накаливания, колба, изготовленная из кварцевого или твердосплавного стекла, инертный газ.

Расходник должен иметь высокий ресурс, ровный световой поток и оптимальную цветовую температуру.

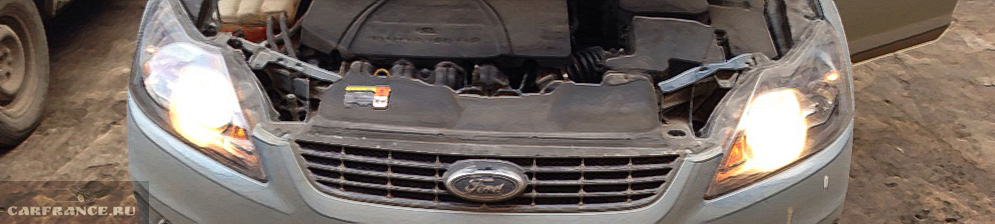

Чтобы фары вашего Ford Focus 2 хорошо светили вечером или ночью, нужно выбирать лампу со светом, максимально близким к дневному.

Оsram Н7 Оriginal

Осрам – немецкий недорогой бренд, лампа стоит 200-300 рублей. Напряжение 12 В. Свет имеет скорее желтоватый оттенок, что сначала расстраивает покупателя.

Однако светильник хорошо освещает дорогу, а при дождливой погоде желтизна оказывается лучше белого света. Срок службы зависит от использования, но среднее значение – год. Мощность 55 Вт. Световой поток равномерный. Отличное качество за небольшие деньги.

Рhilips Н7 Vision Рlus

также на слуху, расходник стоит уже гораздо дороже – 900 рублей. За такую высокую (по сравнению с другими) цену лампы Филипс обеспечивают ровный свет. Его яркость не зависит от ударов, вибраций или перепадов температур. Свет белый с желтым оттенком.

Еще один плюс: этот расходник отличается малым потреблением электроэнергии, из-за чего снижается нагрузка на аккумулятор Фокуса. Напряжение 12 В, мощность 55 Вт.

Кoito Whitebeam H7

Высокотемпературные галогенки японского производства. Цена в районе 1500. Яркий белый световой поток. Напряжение 12 В.

Хотя производители уверяют в безопасности использования этих расходников, бывали случаи, когда пластик фары расплавлялся. В туман или дождливую погоду белый свет не видно, желтоватый куда лучше. Срок эксплуатации колеблется от 3 до 5 месяцев.

Behr-Hella H7 Standart

Корейские дешевые стандартные лампы. Срок эксплуатации колеблется в зависимости от пользования, но в среднем для Фокуса составляет полгода. Напряжение 12 В, мощность 55 Вт.

Свет очень яркий, ровный, с желтоватым оттенком. Хорошо видно мокрую дорогу. Легко заменить самостоятельно. Цена составляет 150 рублей.

Какие лампы стоят на форд фокус 2

Лампа ближнего света на Форд Фокус 2: замена лампочки рестайлинг, дорестайл, выбор

Если говорить о том, какие недостатки у ламп ближнего освещения H7, то знатоки называют только один серьёзный фактор — высокую рабочую температуру, которая ощутимо влияет на срок службы оптики.

Какие лампочки стоят на Форд Фокус 2

Замена ламп ближнего света на Ford Focus 2 Откручиваем болт крепления фары Ford Focus 2 Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного. Замена ламп в тип лампы ближнего света форд фокус 2 осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей.

Безусловно, помощь спецов избавит вас от лишних хлопот. Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Тем более самостоятельная замена лампочки в фаре поможет избежать лишних финансовых расходов.

Лампы применяемые в автомобиле Форд Фокус 2

Оно потребует от вас минимальных навыков в обращении с простым инструментом. Как уже говорилось выше, они расположены в блок-фаре, поэтому замена потребует её снятия. Для того чтобы все прошло успешно, нам потребуется плоская отвёртка, чистые сухие перчатки, новая лампа и 15 минут свободного времени. Следует знать, что галогенные фонари нельзя брать голыми руками — это негативно влияет на их тип лампы ближнего света форд фокус 2. Как известно, наши пальцы покрыты тонким слоем жира — он остаётся на поверхности колбы и потом во время работы начинает испаряться в фаре, из-за чего свет становится мутным.

Замена лампы ближнего света Форд Фокус 2

Это относится не только к Ford Focus 2, но и к любым другим маркам автомобилей. Снимаем заглушку на обратной стороне фары Ford Focus 2 А теперь давайте рассмотрим пошагово, как происходит замена ламп ближнего освещения на Ford Focus 2: Если вы решили поменять источники освещения на Форд Фокус самостоятельно, начните с очистки фар. Удаляем с них пыль, грязь и влагу, чтобы внутрь не попало ничего лишнего — это тип лампы ближнего света форд фокус 2 повлияет на свет фар. Снизу фары есть 2 заглушки — нажатием открываем.

Двигаем фару к. Отсоединяем коммутацию штекера и вытаскиваем. Фара у нас в руках — открываем её, размыкая 4 защёлки.

Снимаем штекер лампочки ближнего освещения и вынимаем её. Ставим на её место новую исправную лампочку.

Собираем всё в обратном порядке. С завода установлены General Electric с артикуломесли машину собирали за границей. Если не удалось найти оригинальных расходников, то это не повод расстраиваться. Главное — производитель. Чем известнее фирма, тем больше доверия она вызывает у покупателей.

Особой популярностью у владельцев фордов пользуется продукция фирм Philips и Osram. Чем ярче горит расходник, тем быстрее он перегорит. Цена колеблется от до рублей в зависимости от качества и производителя.

Водители иногда сомневаются, выбирая между галогеновыми и светодиодными лампами. Hella H7. Мы умышленно не рассматривали светодиодные и ксеноновые лампы, поскольку для их установки необходимо проводить полную реконструкцию оптики. Иначе световой поток будет неоткорректирован и вреда от таких ламп будет больше, чем пользы.

Замена ламп ближнего света на Ford Focus 2 Откручиваем болт крепления фары Ford Focus 2 Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного.

Замена ламп в фаре осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей. Безусловно, помощь спецов избавит вас от лишних хлопот.

Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Открутить заглушку из резины. Изъять разъем, подающий питание на лампу.

Произвести замену детали. Установить все в обратном порядке. Какую лампу ближнего света для Форда Фокуса 2 выбрать? Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В.

На сегодняшний день насчитывается три выпустившиеся модели фокус, второе поколение выпускалось с года по Рестайлинг фокуса был произведен в году.

Какие лампы поставить на Форд Фокус 2

Форд Фокус 2 одна из самых востребованных машин импортного производства в нашей стране гольф класса. Модель фокус продается в России с 2000 и насчитывает около 500 тысяч проданных машин. Не так давно, в 2010 году она считалась самой востребованной зарубежной машиной года. На сегодняшний день насчитывается три выпустившиеся модели фокус, второе поколение выпускалось с 2004 года по 2011. Рестайлинг фокуса был произведен в 2008 году. Изменения коснулись как внешней части машины, так и внутренней. Насчитывается пять различных вариаций кузова — это 3-х дверный хэтчбек, 5-ти дверный хэтчбек, седан, универсал и кабриолет. Так же насчитывается семь различных комплектация, таких как эмбиент, тренд, комфорт, гиа, гиа SE, Титаниум и Титаниум-SE.

Машина собрана на одной базе с Мазда 3 и Вольво S40. Фокус объединяет в себе практичность семейного автомобиля и управляемость заряженного хэтчбека

Не мало важной запчастью Форд Фокус 2 являются лампы освящения, они позволяют безопасно передвигаться водителю и его пассажирам. По этому важно знать какие лампы применяются на Форд Фокус 2, а так же умение их правильно заменить

(замена предохранителя)

Тип ламп Форд Фокус 2

Рассмотрим различные лампы, их мощность, тип маркировки и их формы.  На форд фокус 2, в головной свет устанавливаются лампы ксеноновые и галогеновые, мы рассмотрим самые распространенные галогеновые лампы.

Лампы форд фокус 2

1  Лампа ближнего света  — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2  Лампа дальнего света  — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3  Лампа в противотуманной фары  — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4  Лампа освещения номерного знака седан  —  одноконтактная лампа накаливания С5W, мощностью 5 ватт.

5  Лампа повторителя поворота  —  бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

6  Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона  — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7  Лампа заднего габарита и сигнала тормоза хэтчбек  — двухконтактная красная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

8  Лампа указателя поворота  — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

9  Лампа заднего хода  — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.

10  Лампа габарита и противотуманного фонаря седан  — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

Какие стоят

Выпуск второго поколения Форд Фокус начался в 2004 году и продолжался до 2011 года, причем в 2008 году был произведен довольно глубокий рестайлинг.

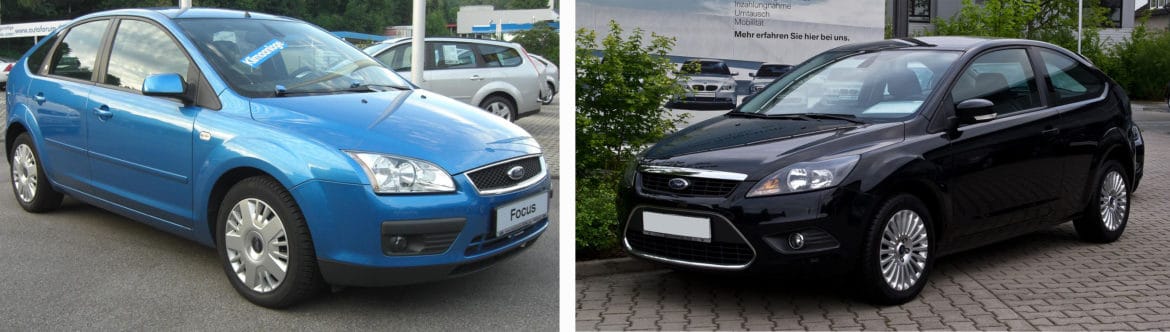

Форд Фокус 2 до рестайлинга (слева) и после

Отличия фар до рестайла и после рестайлинга

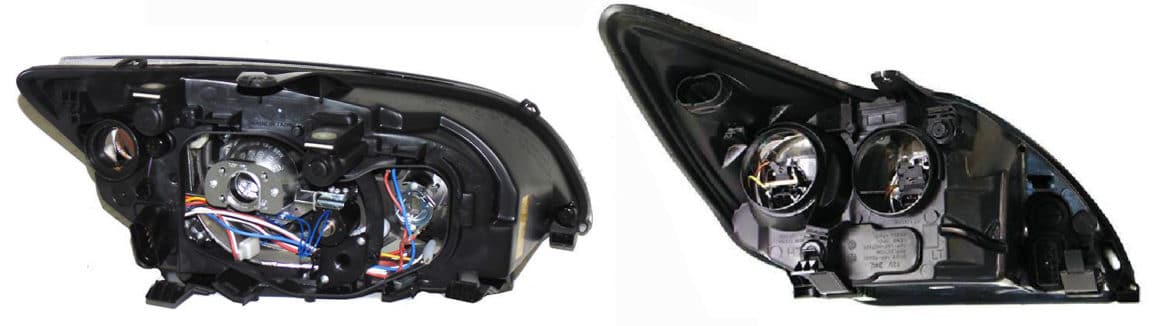

Тыльная часть блок-фары Форд Фокус до (слева) и после рестайлинга (крышка и пыльники сняты)

Как видно из фото выше, изменения затронули и фары автомобиля – они получили другую, более агрессивную форму. Но доработка дополнительно коснулась и конструкции некоторых внутренних узлов фонарей. Так, если до рестайла для дальнего и ближнего модуля крышка была общей, то после модули получили отдельные люки каждый со своим пыльником.

Тем не менее изменения абсолютно не коснулись источников света. В обоих случаях для дальнего и ближнего используются лампы H1 и H7 соответственно. Обе они галогенные и имеют мощность 55 Вт.

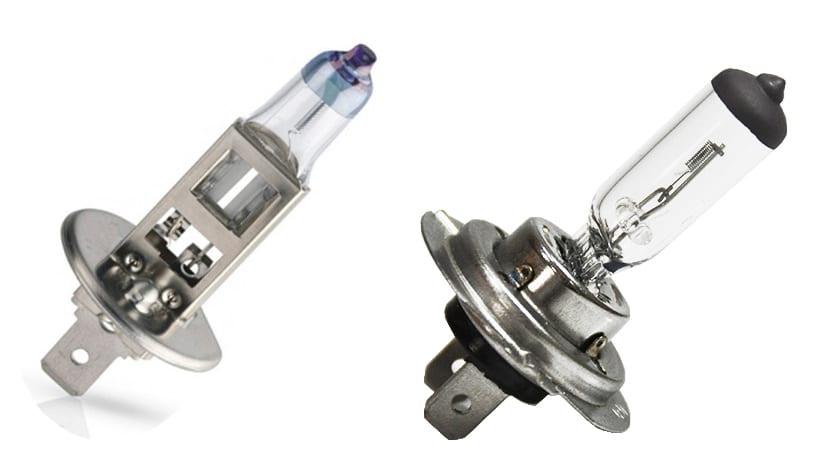

Лампочка дальнего (слева) и ближнего света Форд Фокус 2

Составить рейтинг лучших ламп ближнего света на Форд Фокус 2 довольно сложно, поскольку одни дольше работают, другие ярче светят, третьи имеют хорошее соотношение цена/эффективность. Поэтому я решил сначала рассортировать лампы ближнего света по определенным критериям и уже потом их прорейтинговать. Сортировать будем так:

1. Стандартные галогенные.
2. Длительный срок службы.
3. Повышенный световой поток.
4. С эффектом ксенона.

А теперь разобьем приборы по рейтингам.

Стандартные галогенные

Фото	Прибор	Ориентировочная стоимость, руб.	Особенности
	Philips Vision H7	360	хорошее соотношение цена/качество
	MTF Light H7 Standart	350	полный аналог штатной лампы Форд
	Osram Original Line H7	270	срок службы около года, демократичная цена

Длительный срок службы

Повышенный световой поток

С эффектом ксенона

Фото	Прибор	Ориентировочная стоимость, руб.	Особенности
	Philips WhiteVision H7	1270	повышенная контрастность объектов, холодный свет не дает расслабиться и уснуть за рулем
	Osram Cool Blue Intense	720	свет максимально приближен к дневному в солнечный полдень, хорошее соотношение цена/качество
	IPF Xenon White H7 +100%	2200	повышенная светоотдача

Это интересно: Замена габаритной лампы Форд Фокус 2 рестайлинг

Какая лампа ближнего света стоит на Форд Фокус 2: какую лучше выбрать, артикул, тип, диоды

Ухоженная и хорошо укомплектованная оптика второго Форда Фокус почти не вызывает нареканий. Независимо от завода сборки автомобиля, стандартные лампы от General Electric работают весьма неплохо и могут протянуть от 30 до 50 тысяч км в зависимости от интенсивности использования. Если вдруг перегорает лампа ближнего света на Форд Фокус 2, необходимо знать какую лучше выбрать, типы ламп, артикулы и цены.

Какие лампы подходят на ближний свет Форд Фокус 2

Оптика второго Форд Фокус, и рестайлиноговой модели, и дорестайлинговой, рассчитана исключительно на использование галогеновых ламп ближнего и дальнего света.

Стандартная мощность этих ламп по 55-60 Вт. С завода установлены лампы General Electric с артикулом 17123 , если машина собиралась за границей, а если Фокус всеволожской сборки, то в фаре может стоять как Дженерал Электрик, так и простенький Филипс с каталожным номером 12972 PR .

Оригинальная лампа General Electric 17123.

Кроме стоковых ламп, можно выбрать из пяти десятков вариантов галогеновых ламп с цоколем Н7. Вилка цен на такие лампы очень широкая – от 200 до 2000 рублей. И если лампа стоит полторы тысячи, это совсем не значит, что в этой оптике она будет вести себя идеально. Вот примерный список каталожных номеров (не моделей ламп) аналогов стандартной лампы ближнего света General Electric 17123 :

• Bosch имеет номер 1987301012 ;

Philips 12972 PR.

Подчёркиваем, что это каталожные номера ламп-заменителей стандартной лампы ближнего света. Модель лампы можно выбрать на своё усмотрение и в соответствии со своими финансовыми возможностями. Теперь по моделям.

Выбираем лампу Н7 на ближний свет Фокус 2

По конструкции любая галогенка похожа на обычную “лампочку ильича” — она состоит из колбы (кварцевое или твердосплавное стекло), нити накаливания, которая работает в среде инертного газа-галогена.

Поэтому у нас есть важное требование к лампе – она должна иметь высокий ресурс и оптимальный световой поток. С цветовой температурой все понятно – колхозные зелёные, синие и фиолетовые лампы ближнего света не рассматриваем, поскольку оптимальный для глаза свет – солнечный с соответствующей цветовой температурой

Osram H7 Original

Osram H7 Original

Самая долгоживущая лампа – Osram H7 Original. Производитель заявляет, что лампа может работать не менее 550 часов, в том время как конкуренты дают только 400 часов. Гарантия на лампу Osram H7 Original – 350 часов, что очень неплохо. Немецкое качество, немецкая сборка, цена в пределах 450 рублей. Световой поток хороший, с оптикой Фокуса второго поколения работает вполне корректно.

Philips H7 Vision Plus

Philips H7 Vision Plus

Одна из самых ярких ламп на рынке в своей ценовой нише. А стоит она около 440 рублей. Голландцы заявляют, что эта лампа светит на 60 процентов лучше других образцов. Возможно, что это и так, но на глаз Philips H7 Vision Plus работает довольно неплохо. Единственный минус – может перегореть после 10-15 тысяч.

Koito WhiteBeam H7

Hella H7

Один из лучших показателей по освещённости дальней зоны выдала лампа от суббренда компании Филипс, Hella H7. При номинальной освещённости в 10 тысяч кд, эта лампа показала целых 13 800 кд. Правда, сила светового потока средняя, около 1400 лм, а цветовая температура далека от дневного света, 3300 К. На 2017 год лампа стоит около 700 рублей.

Ксенон на Форд Фокус, а также лампы, линзы, парктроники и другое доп оборудование.

Ford Focus I

Ford Focus II

Ford Focus III

Лампы передних фар

• Philips Original Plus D2S 85122+
• Philips X-treme Vision +50% D2S 85122XVS1
• MTF-Light D2S
• Osram D2S Xenarc Original 66240

• Sho-me W5W
• MTF-Light COB45T10 W5W 4500K
• MTF W5W 1Вт 90Lm 5500K
• IPF XP08 W5W 5000K

• PIAA Northern Star White W5W 4400K H-532
• IPF W5W 5000К
• MTF-Light W5W COB55T10 5500K
• IPF XP08 W5W 5000K

• PIAA Northern Star White W5W 4400K H-532
• IPF W5W 5000К
• Sho-me W5W
• MTF-Light COB45T10 W5W 4500K

Лампы задних фар

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

Биксеноновые линзы для Форд Фокус

На отечественном рынке комплектация автомобиля не предусматривает установку в заводских поставках автомобилей штатного ксенона. Для лучшего освещения необходимо установить биксеноновые линзы.

Предлагаем для установки отличные немецкие модули Hella, врезаемые в фару, либо китайские линзы от фирмы Morimoto, для установки которых не нужно резать отражатель фары, что значительно упрощает установку биксеноновых линз. С помощью линзы одна лампа может работает как на ближний, так и на дальний свет.

• Hella 3R 3.0 дюйма — 8000 рублей за комплект (реплика, не оригинал)
• Hella 3 3.0 дюйма — 13200 рублей за комплект (оригинал)

Для установки понадобятся 1 комплект ксенона (стоимость 4000 — 11000 рублей).

Итого стоимость оборудования + устанвоки составляет от 16 000 рублей.

Комплекты ксенона в галогеновую оптику

Для улучшения штатного галогенового света самый простой способ это поставить нештатный ксенон. Данная процедура достаточно проста, от вас потребует разместить блоки в подкапотном пространстве и подключить два провода к электросети.

Предлагаем вашему вниманию несколько вариантов комплектов, пользующихся популярностью:

• Ксенон Sho-me
• Ксенон Matrix
• Ксенон Mtf-Light Slim-Line
• Ксенон Mtf-Light Slim-Line c лампами Philips

Внимание : для установки ксенона на Ford Focus III необходимы блоки с обманкой. Из того, что представлено на рынке, к сожалению нет ни одного фирменного варианта, а лишь китайская продукция

Можно приобрести обманку для Ford Focus III и абсолютно любой комплект ксенона.

Парктроники на Форд Фокус

На задний бампер

Парктроник идентичен штатным — датчик устанавливается внутрь бампера, цвет датчиков только черный, под покраску, красивый внешний вид, т.к. датчик идет вровень бампера.

Идеальный парктроник, совмещённый с камерой заднего вида. Помимо изображения на экране, отображается приближение к предмету с помощью специальных шкал.

На передний бампер

Современный парктроник, высокая чувствительность датчиков. Красивый дисплей, который идеально вписывается в дизайн вашего автомобиля.

Парктроник со шкалой, с изображением точного расстояния до препятствия. Отображение стороны препятствия. Датчики с высокой чувствительностью.

Сигнализации на Форд Фокус

Премиальная сигнализация с максимальной комплектацией. В ней есть всё — от запуска двигателя, до мониторинга за автомобилем через специальное приложение.

Надежная сигнализация от российских разработчиков. Высокая защита Вашего автомобиля за приемлемую цену, с 3-х годовой гарантией.

Ангельские глазки Ford Focus II (CCFL)

Преобразите свой автомобиль Форд Фокус с помощью красивых «ангельских глазок».

Данные световые приборы выступают в качестве габаритных огней и разрешены законодательством. С помощью ангельских глазок Ваш автомобиль станет заметней на дороге, а дизайн автомобиля во много раз преобразится за счёт выразительных фар. Купить>>>

Процесс замены

С лампами и фарами разобрались, пора решать, как поменять сгоревшие «ближние» лампы в Форде. Для этого во всех модификациях Форд Фокус 2 нужно снять блок-фару. Из инструментов и принадлежностей нам понадобятся:

• длинная плоская отвертка;
• ключ Torx 30 (по возможности);
• чистые перчатки;
• лампы ближнего света на замену.

Отворачиваем фиксирующий винт – он всего один. У головки винта комбинированный шлиц, так что для его демонтажа можно использовать ключ или отвертку.

Снизу фонарь крепится при помощи защелок, которые можно отжать той же отверткой. Для наглядности я их покажу на уже снятой фаре.

Нижние фиксаторы-защелки на фонаре Форд Фокус 2

Покачиваем фару и выдвигаем ее вперед по ходу автомобиля, не забывая, что фонарь все еще висит на проводах.

Снятие фары Форд Фокус 2

Выдвигаем фару, насколько позволяют провода, наклоняем, дотягиваемся до колодки питания и, нажав на фиксатор, выдергиваем ее из гнезда. Теперь фонарь можно положить на верстак – так работать намного удобнее.

На заметку. На всех модификациях Форд Фокус 2 длины проводов достаточно, чтобы заменить лампу ближнего света прямо на машине. Поэтому колодку можно не снимать. Не совсем удобно, но вполне реально.

С тыльной стороны фары видим большую пластиковую крышку, которая крепится на четырех защелках. Для наглядности я покажу их на фаре с уже снятой крышкой (с установленной их все с одного ракурса не видно).

Отжимаем их и снимаем крышку. Перед нами две лампочки – дальнего и ближнего света – с надетыми на них колодками питания. На фото за ближний отвечает правый прибор, я пометил его стрелкой.

Лампочка ближнего света (правая блок-фара Форд Фокус 2)

Все эти операции мы проводили с дорестайлинговой фарой. А теперь плавно перейдем к рестайлинговой. Снимается она точно так же, но вместо одного общего люка, как я говорил выше, у нее их два. За ближний отвечает тот, что расположен ближе к центру автомобиля (как ни странно). Снимаем резиновый пыльник с люка.

Снятие пыльника с правой фары Форд Фокус 2

Перед нами примерно та же картина – «ближняя» лампа с надетой на нее колодкой питания. Снимается колодка простым выдергиванием (на дорестайлинге аналогично).

Под колодкой лампочка ближнего света, прижатая пружинной скобой. Отжимаем скобу, откидываем ее и вынимаем лампочку.

Подошло время надеть перчатки, поскольку касаться стеклянной колбы галогенного прибора голыми руками нельзя.

Важно! Если ты коснулся стекла лампочки голыми руками, обязательно протри его чистой тканью, смоченной в спирте. Надеваем, берем новую лампочку ближнего света и устанавливаем на место сгоревшей

Зажимаем пружинным фиксатором и на контакты цоколя надеваем колодку питания. Защелкиваем защитную крышку (надеваем пыльник) и устанавливаем фонарь в Форд. Для этого сначала задвигаем его до срабатывания защелок, потом фиксируем верхним винтом

Надеваем, берем новую лампочку ближнего света и устанавливаем на место сгоревшей. Зажимаем пружинным фиксатором и на контакты цоколя надеваем колодку питания. Защелкиваем защитную крышку (надеваем пыльник) и устанавливаем фонарь в Форд. Для этого сначала задвигаем его до срабатывания защелок, потом фиксируем верхним винтом.

Забыл подключить колодку питания фонаря? Бывает. Отворачиваем винт, нажимаем защелки, вынимаем фару, вставляем колодку в гнездо фонаря. Снова монтируем фонарь на место. Вот и все, ничего сложного.

Как заменить

Выбор необходимого расходного материала – процесс более трудоемкий и сложный, чем замена. Рассмотрим, как заменить лампочку на дорестайлинг и на Фокусе 2 рестайлинг. Расходник у автомобилей один, но конструкции крепления фар немного отличаются.

Форд дорестайлинг:

Открываем капот, с помощью отвертки отделяем кронштейн фары. Саму фару откручивать не надо.
Отверткой отщелкиваем фиксаторы по направлению вниз.
Двигаем блок фары параллельно движению автомобиля по направлению к себе.
Двигаем защелки с задней стороны фары ФФ2.
Снимаем коннектор и отодвигаем его. Делать это нужно осторожно, чтобы не повредить проводку.
С лампочки снимаем контактную колодку.
Давим на пружинный фиксатор и убираем перегоревший расходник.
Вставляем патрон нового расходника вместо прежнего.
Устанавливаем новую Н7.

https://youtube.com/watch?v=3OzdIu4R6Ls

Форд рестайлинг отличается тем, что вместо пластиковой крышки с защелками на нем установлены резиновые заглушки. Они снимаются гораздо проще, не придется возиться с отверткой. Под резиной находятся колодки нового типа. Чтобы достать сгоревшую колбу, нужно лишь нажать на язычок фиксатора.

Противотуманки

Если на улице царит ненастная погода, то ради безопасности можно дополнительно установить противотуманки. Лампочки в противотуманках тоже иногда перегорают. Поменять лампочку противотуманной фары сможет даже неопытный водитель, ведь это несложная операция, схожая с заменой расходника ближнего света.

Габариты лампы Форд Фокус 2

Лампа фонаря противотуманного света имеет характеристики: цоколь P21W с мощностью 21 Вт. Замену лампочки в ПТФ можно также поискать.

Поменять перегоревший расходник в Фокусе сможет любой бережливый водитель. Главное – выяснить характеристики, найти новую лампу, отыскать инструкцию и вперед.

Инструкция по замене лампочек Ford Focus II первого поколения

Помимо новых изделий, чтобы поменять лампы ближнего и/или дальнего света, приготовьте тонкие резиновые перчатки (можно медицинские), торцевой ключ на 8 мм и длинную шлицевую отвертку. Чтобы избежать коротких замыканий, выполняйте все операции по замене лампочек, предварительно отключив аккумулятор от бортовой сети.

Особенность конструкции фар Ford Focus II первого поколения в том, что лампы смонтированы в едином блоке. Для их замены нужен доступ к задней части, которая закрыта крышкой. Поэтому придется поочередно демонтировать блок-фары целиком, а затем менять перегоревшие источники света. В общей сложности процедура занимает не более 15–20 минут в зависимости от количества перегоревших элементов и навыков мастера.

Инструкция как поменять лампочку ближнего света и/или дальнего на моделях первого поколения довольно проста:

• Откройте капот. Если отсутствует питание, поднимите фирменную эмблему за правую часть, вставьте ключ зажигания в замок. Поверните ключ влево (против часовой стрелки) на половину оборота, а затем, потянув капот вверх, поверните по часовой стрелке.
• Выкрутите торцевым ключом крепежный болт (саморез), расположенный в верхней части корпуса блока.
• Поочередно нажмите отверткой на две защелки, смонтированные снизу задней части корпуса фары.
• Сдвиньте блок на себя и отсоедините разъем питания.
• Вытащив блок, снимите защитную крышку, отжав вниз 4 защелки.
• Отсоедините разъемы питания неработающих лампочек.
• Удалите перегоревшие автолампы дальнего света из блока, определив их по характерной маркировке «Н1».
• Установите новые элементы на штатное место. Зафиксируйте их положение поворотом штекера по часовой стрелке.

Помните. Нельзя касаться остекления лампочек руками. Снятие и установку источников света выполняйте в перчатках. Это предотвратит преждевременный выход их из строя из-за перегрева колбы, на которой могут остаться жировые пятна.

В аналогичном порядке выполняется замена лампочки ближнего света, помеченной символами «Н7». В завершение проверьте надежность подключения разъемов питания. Зафиксируйте защитную крышку корпуса. При этом оцените состояние резинового уплотнителя. При необходимости замените его новым аналогом, чтобы исключить попадание влаги и пыли внутрь блока. В противном случае автолампочки быстро будут выходить из строя. Установку блока-фары на автомобиль выполните в обратном порядке.

Процесс замены

С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

1. Две лампы P21W.
2. Умелые руки.
3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

• сигнал торможения;
• задний ход;
• сигнал поворота (желтая);
• габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

1. Крестообразная отвертка.
2. Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Похожие записи:

Искусственное и естественное освещение: основные понятия и стадии расчета Понятие и принцип действия защитного заземления Как правильно штробить стены под электропроводку Ударный ток короткого замыкания Как найти максимальный момент асинхронного двигателя Программа универсальный пульт windows
