Характеристики стабилизатора крен8б (кр142ен8б)

Стабилизатор своими руками

Чтобы не возиться каждый раз с заменой светодиодов, расходуя при этом лишние деньги, можно пойти другим путём — сделать стабилизатор тока для дхо своими руками, тем более что задача посильна практически каждому автомобилисту.

Для сборки такого стабилизатора потребуются следующие комплектующие:

Самостоятельное изготовление стабилизатора для дхо происходит в несколько этапов:

Итак, стабилизатор для дневных ходовых огней практически готов, остаётся лишь учесть некоторые моменты:

Схема подключения стабилизатора для дхо также проста, как и схема его изготовления и легко находится на любом сайте или форуме автолюбителей.

Подобный стабилизатор 12 вольт, изготовленный своими руками, подойдёт не только для дневных ходовых огней, но и для некоторой другой автомобильной электроники, требующей стабилизации. Также можно купить и готовые драйвера светодиодов, однако нередко они стоят дороже самих LED-ламп.

Источник

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

• линейные
• импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или LM7805, LM1117, LM350.

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные.

импульсных стабилизаторов

Купить  —  LM7805 10 штук на Алиєкспресс

Импульсный стабилизатор (повышайка) MT3608 2A на Алиєкспресс

Импульсный стабилизатор 5А (понижайка) XL4015на Алиэкспресс

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Основные технические характеристики

Кроме выходного напряжения, для стабилизатора важен ток, который он может обеспечить под нагрузкой.

Этих данных достаточно для предварительного решения о возможности применения того или иного стабилизатора. Если нужны дополнительные характеристики, их можно найти в справочниках или в интернете.

Что из себя представляют стабилизаторы напряжения КРЕН 142

Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:

• КР142ЕН5А, В – 5 вольт;
• КР142ЕН5Б, Г – 6 вольт;
• КР142ЕН8А, Г – 9 вольт;
• КР142ЕН8Б, Д – 12 вольт;
• КР142 ЕН8В, Е – 15 вольт;
• КР142 ЕН8Ж, И – 12,8 вольт.

В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:

• КР142ЕН9А – 20 вольт;
• КР42ЕН9Б – 24 вольта;
• КР142ЕН9В – 27 вольт.

Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.

Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:

• КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
• КР142ЕН2Б – с пределами 12…30 вольт.

Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:

• КР142ЕН12 положительной полярности;
• КР142ЕН18 отрицательной полярности.

В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.

Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Выбор устройства

При выборе стабилизатора учитывают следующие характеристики:

• Размеры. Выбранный стабилизатор должен компактно размещаться в запланированном для него месте для установки с возможностью нормального доступа.
• Вид. Из имеющихся в продаже устройств наиболее надежными, компактными и недорогими являются стабилизаторы на основе небольших микросхем.
• Возможность самостоятельного ремонта. Так как даже самые надежные устройства выходят из строя, необходимо отдавать предпочтение ремонтопригодным стабилизаторам, радиодетали к которым имеются в продаже в достаточном количестве и по доступной цене.
• Надежность. Выбранный стабилизатор должен обеспечивать постоянное значение напряжения без значительных отклонений от заявленного их производителем диапазона.
• Стоимость. Для электрической системы автомобиля достаточно приобрести устройство стоимостью до 200 рублей.

Также при выборе стабилизатора необходимо учитывать отзывы их покупателей, которые можно найти на специализированных форумах и сайтах.

Iran Khodro Samand › Бортжурнал › ФДС/ДХО — Фары Дневного Света/Дневные Ходовые Огни

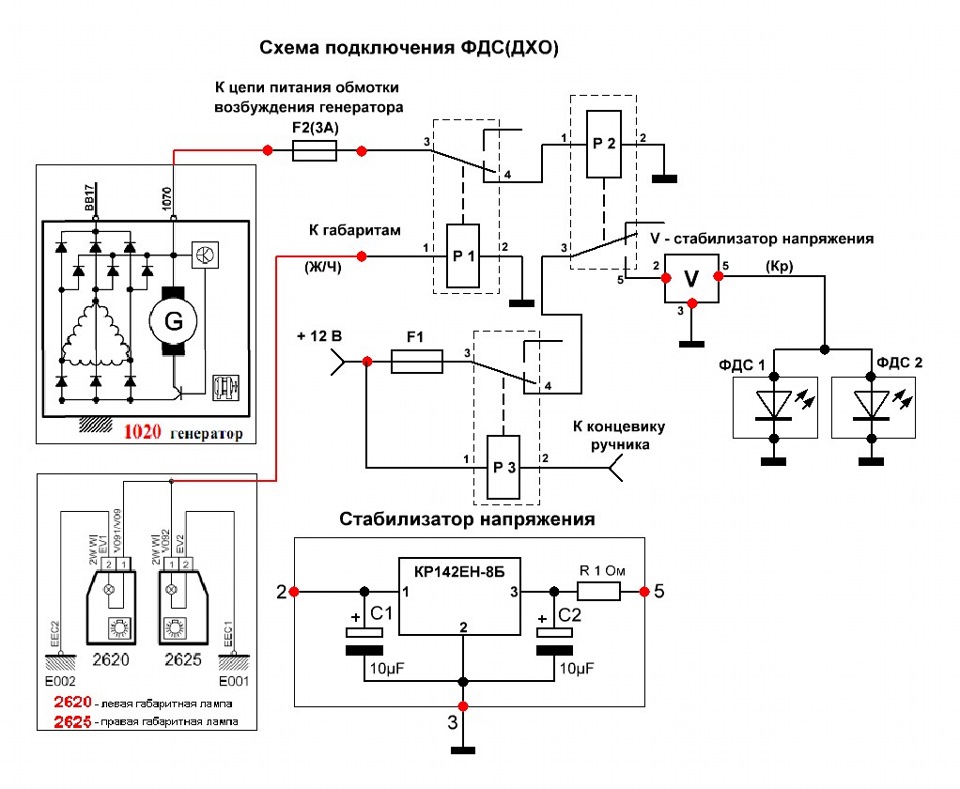

Схема подключения, управление включением ФДС взято от цепи питания обмотки возбуждения генератора.В этом случае включаться ФДС будут только после пуска двигателя.Подключиться к цепи питания обмотки возбуждения проще всего непосредственно на генераторе.Если смотреть сверху на генератор, то увидите маленький резиновый колпачек, под ним контактный болт. Вот нему и подключаемся.

Отключение ФДС решил сделать от габаритов-на них одних все равно мы не ездим.Желающие могут доработать под свои требования.

Использованы светодиодные фары, поэтому в схему их питания включен интегральный стабилизатор на базе КР142ЕН-8Б.

Стабилизатор можно смонтировать в корпусе стандартного реле.Резистор R ставится опционально(при необходимости).

Блок управления установил на крепление колокола штатной сигнализации.

Для подключения к габариту вскрыт штатный провод(проходит рядом) и к нему припаян провод цепи выключения ФДС.

Масса также расположена рядом.

Сами фары установлены в отсеки рядом с ПТФ

Итак, прошло более 4-х лет с момента установки ФДС по приведенной схеме.Ежедневная эксплуатация в городе, т.е. старт/стоп двигателя.Все работает, ни один светодиод не перегорел.За это время несколько знакомых ставили и более дорогие комплекты, но без стабилизатора-сгорели ВСЕ!Вывод-схема жизнеспособна!Кстати, прошел ГТО, был вопрос и по ФДС-что это и как работает? Пояснил-пропустили, правда спросили про сертификат, ответил что есть, но смотреть не стали.

Самостоятельная установка ДХО законна!При соблюдении техрегламента.

https://youtube.com/watch?v=oARcGl3IwVc

Источник

78l05 схема включения

78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).

Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.

То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.

78L05 схема включения

Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.

При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.

Характеристики параметров стабилизатора напряжения 78L05

• Напряжение на выходе +5v.
• Ток на выходе 0,1 А.
• Оптимальное выходное напряжение от +7v до + 20v.
• Оптимальный диапазон температур от 0 до 130 °C.

Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.

Аналоги отечественный производителей

На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.

Корпус TO-92 — обозначение функций контактов по их номерам

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

https://youtube.com/watch?v=IwM1e0L7FIs

https://youtube.com/watch?v=Y00wEfisqdk

https://youtube.com/watch?v=Iex2WHP-vmg

Как правильно проверить стабилизатор напряжения мультиметром

Стабилизаторы напряжения – это электронные приборы со сложным устройством, а значит, они имеют разные накладки в функционировании и возможные неисправности. Существуют разные казусы в их работе, которые связаны с наибольшими нагрузками, а есть и настоящие поломки. Эти понятия следует отличать, для чего существует несколько советов.

В первую очередь, рассмотрим, чем можно произвести качественную проверку работы этого устройства. Наиболее верным методом контроля качества устройства является обычный вольтметр, которым можно измерить напряжение в сети квартиры, а также напряжение на выходе прибора. В домашней розетке напряжение способно колебаться в интервале 170-240 вольт, а на выходе стабилизирующего прибора оно должно равняться 220 вольтам.

Но простым методом проверки действия стабилизатора напряжения пользуются далеко не все, так как доверяют данным по индикатору. Но это доверие не всегда оправдывается, а иногда на китайских приборах цифровой индикатор просто подключен непосредственно к реле. В этом случае реле имеют достаточно большой шаг, и он всегда будет показывать 220 В. По факту на выходе будет совсем другое значение.

Как проверить электрический стабилизатор

Эта проверка выполняется довольно просто. Для этого необходимо взять следующие устройства:

• Две настольные лампы.
• Стабилизатор.
• Электрическую плитку.
• Удлинитель питания с 3-мя гнездами.

Порядок проверки:

1. Вставить вилку удлинителя в домашнюю розетку.
2. Стабилизатор подключить к удлинителю.
3. К стабилизатору подключить настольную лампу на 60 Вт.
4. Подключить электрическую плитку к удлинителю.

Если стабилизатор функционирует нормально, то работа плитки не повлияет на свет лампочки, а ели лампу подключить напрямую к удлинителю, то при включении плитки свет станет слабее. Это объясняется тем, что мощный потребитель в виде плитки значительно снижает напряжение и лампа, подключенная к сети до прибора, станет выдавать меньше света. Но лампа, питающаяся после стабилизатора напряжения, не будет реагировать на повышение нагрузки.

Случается, и такая ситуация, когда люди не понимают работу стабилизатора, и сетуют на его плохую работу, хотя дело совершенно не в этом. Это получается так, что стабилизатор обесточивает нагрузку неожиданно, при стирке белья в машине автомате. Но в этом нет никаких неисправностей.

Стиральная машина-автомат является мощным потребителем электрической энергии, но ее мощность распределяется неравномерно. При нагревании воды мощность может достигать до 5 кВт, а при обычной стирке уменьшается до 2 кВт.

Из уроков физики средней школы известно, что если на входе трансформатора уменьшить напряжение, а на выходе увеличить напряжение, то выходная мощность также значительно снизится. Смотрите статью про стабилизатор для стиральной машины.

Поэтому может возникнуть такая ситуация, что при уменьшении напряжения на выходе стабилизатора напряжения мощности будет достаточно для вращения барабана, но недостаточно для нагревания воды. В этом случае необходимо выключить все лишние потребители и налить в машину, отдельно нагретую воду.

Проверка стабилитрона мультиметром

Такой электронный элемент, как стабилитрон, внешне похож на диод, но использование его в радиотехнике несколько другое. Чаще всего стабилитроны применяют для стабилизации питания в маломощных схемах. Они включаются по параллельной схеме к нагрузке. При работе с чрезмерно высоким напряжением стабилитрон через себя пропускает ток, сбрасывая напряжение. Эти элементы не способны работать при больших токах, так как они начинают греться, что приводит к тепловому пробою.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

• аккумуляторные электродрели, шуруповерты и электропилы;
• стационарные насосы для полива огородов;
• аудио-видеотехника и радиоэлектронная аппаратура;
• системы видеонаблюдения и сигнализации;
• батареечные радиоприемники и плееры;
• ноутбуки (нетбуки) и планшеты;
• галогенные и LED-лампы, светодиодные ленты;

• портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
• паяльные станции и электропаяльники;
• зарядные устройства мобильных телефонов и повербанков;
• слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
• детские игрушки, елочные гирлянды, помпы аквариумов;
• различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

В электрической цепи автомобиля часто применяют стабилизатор напряжения 12 вольт. Необходимость установки его объясняется тем, что автомобильные источники питания (аккумуляторная батарея и генератор) различных 12-ти вольтовых электроприборов выдают постоянный ток с напряжением от 12,5 до 14 В. Такие большие колебания способны привести к повреждению и выходу из строя чувствительных и дорогостоящих светодиодных лент, противотуманных фар, магнитол. Также помимо электрических систем автомобилей подобные устройства применяются в 12-ти вольтных блоках питания, способных понижать и преобразовывать переменный ток электрической бытовой сети в более подходящий для ряда приборов постоянный.

Стабилизатор крен8б

В настоящее время интегральные стабилизаторы напряжения распространены достаточно широко. Источники питания с использованием таких стабилизаторов имеют небольшое количество дополнительных элементов, низкую стоимость и обладают отличными техническими характеристиками. Линейный стабилизатор крен8б – один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх.

Действие стабилизатора

Стабилизатор кр1428б даёт возможность снабжения каждой платы сложного прибора отдельным стабилизирующим устройством и воспользоваться для его питания общим источником, не обеспеченным стабилизацией.

Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Также такая схема подключения смогла решить проблему борьбы с помехами импульсного характера и наводками на длинные питающие провода.

Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя. Однако современные стабилизаторы имеют защиту по току – в случае превышения максимальной нагрузки тока они просто отключаются.

К минусам линейных стабилизаторов можно отнести и сильный нагрев при повышенной нагрузке. Так повышение входного напряжения влечёт за собой перегрев стабилизатора. При разработке стабилизаторов крен8б эта проблема была решена обеспечением защиты по перегреву.

Технические характеристики:

• Стабилизатор кр1428б имеет следующие характеристики:
• допустимая величина выходного тока 1 Ампер;
• наличие внутренней термозащиты;
• защищённый выходной транзистор;
• отсутствие необходимости во внешних компонентах;
• внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

1. в радиоэлектронных устройствах как источник питания логических систем;
2. в устройствах воспроизведения высокого качества;
3. в измерительных приборах.

При добавление в типовые схемы дополнительных элементов можно превратить стабилизатор из источника напряжения в источник с регулировкой как напряжения, так и тока.

Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

Выбор линейного стабилизатора крен1428б поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов.

Делаем своё устройство

Первоначально нам нужна схема стабилизатора напряжения на 12 вольт. Её необходимо вытравить и очистить, чтобы можно было применять на практике. Далее следует припаять необходимые детали так, как указано. И как результат – перед вами импульсный стабилизатор напряжения (12 вольт, 1,5 Ампера), который можно использовать в автомобиле, чтобы регулировать подсветку. Для удобства и защиты всё устройство можно разместить в специальный контейнер. Желательно в качестве его материала использовать пластик, который спокойно переносит значительную температуру и обеспечивает герметичность. Токопроводящие металлы следует применять только при наличии изоляторов на проводах и всех частях деталей, которые потенциально могут ударить током.

КР142ЕН12

Регулируемый стабилизатор положительного напряжения

    Микросхема КР142ЕН12 регулируемый трехвыводный стабилизатор положительного напряжения, позволяющий питать
устройства током до 1.5А в диапазоне напряжений от 1.2В до 37В. Этого легко достичь, используя всего два
внешних навесных резистора для установки необходимого выходного напряжения. Линейность нагрузочной
характеристики лучше, чем в стандартных фиксированных стабилизаторах.КР142ЕН12А собран в стандартном
транзисторном корпусе, позволяющем легко монтировать его на плате и теплоотводе. В дополнение к
более высоким, чем у фиксированных стабилизаторов характеристикам,КР142ЕН12А имеет полную защиту от
перегрузок, включающую внутрисхемное ограничение по току, защиту от перегрева и защиту выходного
транзистора. Все системы защиты от перегрузок остаются полностью работоспособными даже если вход
регулирования отключен. Обычно входной конденсатор не нужен, если корпус стабилизатора находится
в пределах 15 см от входной фильтрирующей емкости,в противном случае он необходим. В дополнение может
быть добавлен выходной конденсатор для сглаживания переходных процессов.Для достижения очень высокого
значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью. Помимо
тех случаев, в которых используются фиксированные стабилизаторы, КР142ЕН12А находит применение в
широком диапазоне других приложений. Например, переключаемый стабилизатор, стабилизатор с программи
руемым выходом, а с присоединением постоянного резистора между выходом и входом регулирования
КР142ЕН12А может использоваться как прецизионный токовый стабилизатор. Источники с электронным
выключением можно получить закорачиванием вывода регулирования на землю, при этом на выходе получается
напряжение 1.2В, которое позволяет уменьшить ток в нагрузке.

Электрические характеристики

Все параметры приведены при Vin-Vo=5В, Io=0,5A, 0°C<Tj<125°C, Cin=0.33mF,
Cout=0.1mF если не оговорено другое.

Примечание: Измерение постоянной температуры перехода производится с использованием тестовых
импульсов с низким коэффициентом заполнения. Длительность импульса = 10мсек., коэффициент заполнения
< 2%.RMS — среднеквадратический.

Предельные параметры

Технические характеристики

В блоках питания от сети 220В линейный стабилизатор обычно устанавливается сразу после выпрямительного диодного моста, где выполняет свою основную роль источника вторичного электропитания (ИВЭП). Рекомендуемая производителями величина входного напряжения у КРЕН8Б находится в диапазоне 14,5 … 18 В. В любом случае, должно быть на 2,5-3 В больше от опорного.

Типовое включение

Устойчивая работа электронных приборов обеспечивается стабильностью поданного на них электропитания. Отсюда и возникает потребность в его выравнивании до необходимого уровня. Превышение или снижение питающих значений недопустимо, так как приводит к неисправности в работе оборудования. Самый очевидный способ — использовать популярную отечественную микросхему из серии КР142.

КР142ЕН8Б является одним из линейных стабилизаторов указанной серии. Его типовая схема подключения очень простая и подходит для всех КР142ЕН. Она включает в себя саму КРЕНку (еще одно неофициальное название 142ЕН8Б) и пару сглаживающих конденсаторов. В даташит рекомендовано применение небольших ёмкостей с величиной 0,33 и 1,0 мкФ. Обычно используют керамические или танталовые версии.

Если для проекта выбраны алюминиевые электролитические конденсаторы, то они должны быть не менее 10 мкФ. Их лучше подсоединять как можно ближе к выводам микросхемы. Многие радиолюбители делают это навесным монтажом, спаивая ножки радиоэлементов между собой.

Стабилизаторы КРЕН (с фиксированным напряжением)

В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов.

Технические характеристики: Стабилизатор крб имеет следующие характеристики: допустимая величина выходного тока 1 Ампер; наличие внутренней термозащиты; отсутствие необходимости во внешних компонентах; внутренние ограничения токов короткого замыкания.

Внутренняя структура этой микросхемы выполнена так, что позволяет производить сложение напряжений по уровню на входе с соответствующим значением напряжения на выходе благодаря тому, что общая шина ST1 оказалась оторванной от общего провода схемы. Схема стабилизатора крен На свет появились микросхемы, которые имеют всего 3 вывода: вход, выход и общую шину и позволяют получать стабилизированное напряжение строго заданных параметров, не требуя при этом никаких дополнительных элементов.

Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями. Эту емкость нужно увеличивать, если возникает самовозбуждение колебания напряжения на выходе. Особенность моста в том, что через входящий в него резистор R7 протекает большая часть тока нагрузки.

В настоящее время промышленность выпускает широкий ассортимент микросхем серий , К и КР Предел тока нагрузки не превышает 1 А.

Предложенные схемы можно использовать для питания готовых конструкций, при макетировании, для зарядки маломощных аккумуляторов, при ремонтах и апгрейде аппаратуры. Включив две ЕН5А, можно получить выходной ток до 6 А. Требуемое выходное напряжение устанавливают подстроечным резистором R2. В таблицу включены лишь стабилизаторы с выходным напряжением в пределах 5…27 В — в этот интервал укладывается подавляющее большинство случаев радиолюбительской практики.

В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. В большинстве случаев применения нагрузкой служит резистивный делитель напряжения R1 R2 на рис. Если же напряжение на выходе СН увеличивается, процесс регулирования протекает в противоположном направлении. При эксплуатации устройства с током в нагрузке менее 0. По этой схеме можно включать и стабилизаторыс фиксированным выходным напряжением.

Щербина, С. В литературе предлагается немало способов, как найти выход из данной ситуации. Требуемое выходное напряжение устанавливают подстроенным резистором R6, значение тока в данном случае 5 А , при превышении которого СН становится стабилизатором тока. Транзистор VT2 реагирует на изменение под действием тока нагрузки падения напряжения на резисторе R2 и открывается, когда оно достигает 0, Представленный вариант обеспечивает выходное напряжение в пределах Схема включения стабилизаторов напряжения

https://youtube.com/watch?v=1uj8LLdUtGI

Источник

Похожие записи:

Узнайте, как отремонтировать аккумулятор для шуруповерта Двуполярный регулируемый бп из однополярного Схемы подключения однофазных электродвигателей Расчет трансформатора Коэффициент полезного действия электрической цепи это Какая вилка должна быть у варочной панели
