Двухполярное питание из однополярного на микросхеме TPS65133
Главным достоинство этого преобразователя является то, что выходное напряжение составляет ±5В независимо от входного напряжения, которое может быть от 2.9 до 5 вольт (допустимо подавать до 6 вольт). Т.е. микросхема создана для непосредственного использования с 3.6 вольтовыми аккумуляторами. Но никто не запрещает запитать ее от usb или блока питания.
Частота преобразования тут 1.7МГц. Для аудио устройств это отличный вариант. При этом, для работы не требуется использование трансформаторов, которые нужны в большинстве SEPIC конвертеров. Для преобразования требуется только индуктивность которая, благодаря столь высокой частоте, достаточно мала.

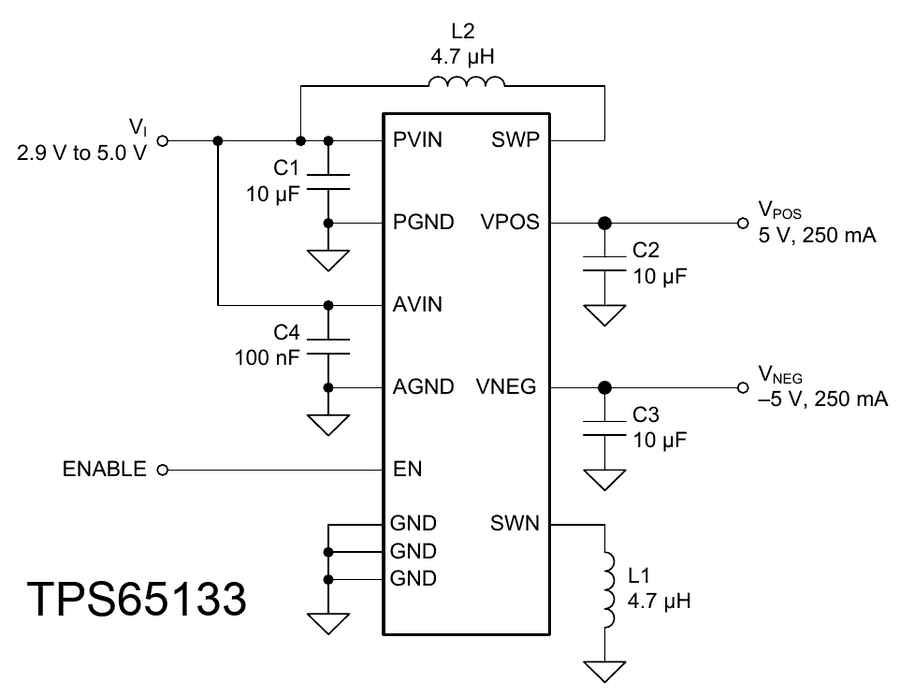

Схема преобразователя однополярного напряжения в двухполярное на TPS65133 выглядит следующим образом:
Конденсаторы желательно устанавливать танталовые. Так же будет не лишним поставить дополнительно конденсаторы по 0.1 мкФ для фильтрации ВЧ-помех.

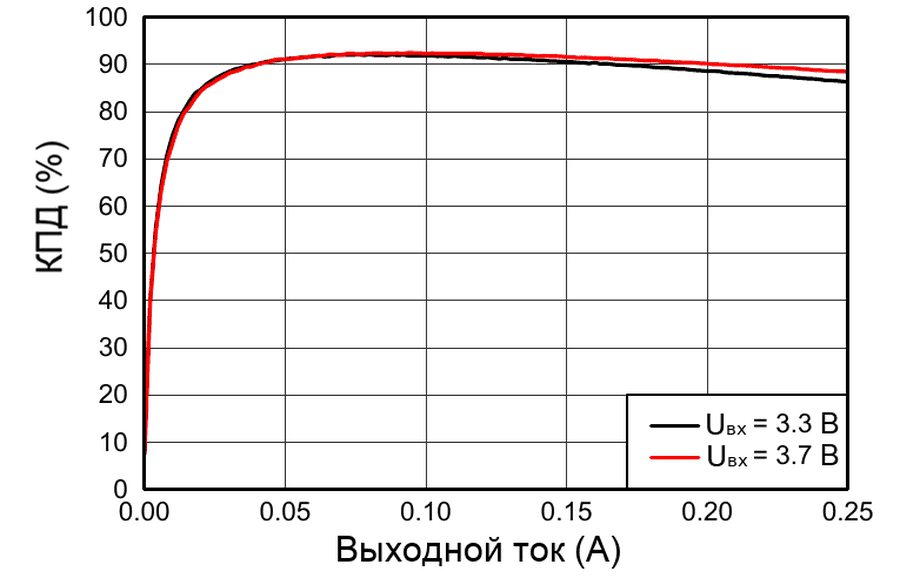

Что касается такого параметра как выходной ток, то тут все очень хорошо. Выходной ток может достигать 250 мА на плечо. Производитель заявляет, что при выходном токе от 50 до 200 мА КПД преобразователя превышает 90%, что является очень хорошим показателем для применения в портативной технике.
Конструкция устройства

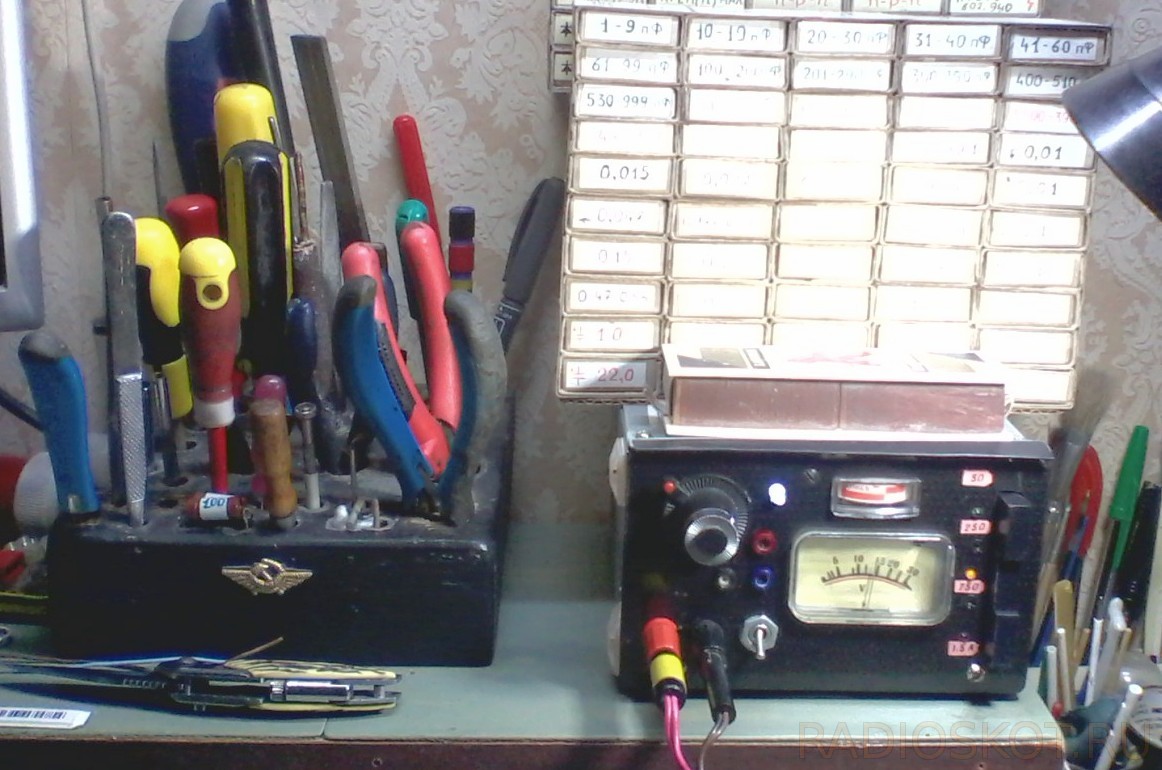

На фото приведён пример моей конструкции. Схема собрана на печатной плате размерами 55 х 30 мм и установлена в корпусе «основного» (однополярного) БП. Корпус от компьютерного блока питания имеет компактные размеры, поэтому монтаж получился довольно плотным. Однако на работу как основного блока, так и «приставки» это не оказало никакого влияния. Транзисторы выведены на проводах небольшой длины (порядка 60. 80 мм) и закреплены на свободном месте основного теплоотвода через изоляционные прокладки. Переключатель S1 выведен на переднюю панель БП (тумблер). Предохранитель F1 установлен на боковой стенке справа. Автор статьи: Барышев Андрей Владимирович.
Источник
Работа делителя однополярного напряжения
Операционный усилитель DA1 измеряет разницу напряжений в средней точке делителя напряжения R1 — R2,R3 с напряжением на «корпусе» и реагирует на их разницу увеличивая, или уменьшая выходное напряжение.
При подаче питания на устройство, происходит заряд конденсаторов С1 и С2 по пути «+» источника питания, конденсатор С1, конденсатор С2, «-» источника питания. Таким образом, каждый конденсатор зарядится половинным входным напряжением. Эти напряжения и будут на выходе устройства. Но это будет наблюдаться при сбалансированной нагрузке.
Рассмотрим случай, когда к устройству подключена несбалансированная нагрузка – например, сопротивление нагрузки в цепи положительного выходного напряжения намного меньше сопротивления нагрузки подключенной к цепи отрицательного выходного напряжения. Так как параллельно конденсатору С1 подключена цепь нагрузки – диод VD1 и малое сопротивление нагрузки, то заряд конденсатора С2 будет проходить не только через С1, но и по параллельной ему цепи — диод VD1, малое сопротивление нагрузки. Это приведёт к тому, что конденсатор С2 будет заряжаться большим напряжением, чем конденсатор С1, что в свою очередь приведёт к тому, что положительное выходное напряжение будет меньше отрицательного. На корпусе устройства напряжение возрастёт по потенциалу относительно средней точки резисторов R1 — R2,R3, где потенциал равен половине входного напряжения. Это приведёт к появлению на выходе операционного усилителя отрицательного напряжения относительно корпуса устройства. И чем больше будет разница потенциалов на входе операционного усилителя, тем больше будет отрицательное напряжение. В результате отрицательного напряжения на выходе ОУ, транзисторы VT3 и VT4 откроются и подобно цепи «диод VD1, малое сопротивление нагрузки» в положительной цепи, создаст шунтирующее действие на конденсатор С2 в отрицательной цепи. Это в свою очередь приведёт к уравновешиванию токов в положительной и отрицательной цепях и выровняет выходные напряжения. В случае разбалансировки нагрузки устройства в сторону отрицательного напряжения открываются транзисторы VT1 и VT2.
Таким образом, за счёт схемы автоматического контроля за потенциалом «нуля», осуществляется его балансировка в «среднее состояние» между плюсом и минусом питания.
Детали.
В качестве операционного усилителя можно использовать микросхемы К140УД6, К140УД7, К140УД601, К140УД701.
Резисторы R8 – R15 – для выравнивания эмиттерных токов транзисторов и ограничения их бросков в моменты переключения.
Диоды VD1 и VD2 предназначены для исключения шунтирования транзисторами устройства цепей нагрузки.
Транзисторы устанавливают на теплоотводы достаточного размера. Размеры теплоотводов определяются только тем, насколько нагрузка будет не сбалансирована. Чем больше не сбалансирована, тем больше площадь радиаторов.
Варианты двухполярного питания для портатива
Конечно для двухполярного питания в портативе можно воспользоваться двумя аккумуляторами. Но это приведет к дополнительным сложностям с их зарядкой, а также к расбалансу плеч по мере старения аккумуляторов.
Более продвинутый вариант сделать двухполярное питание из однополярного — использовать
или любой другой. Но и тут есть проблема. при разряде аккумулятора, вслед за положительным напряжением будет падать и отрицательное. Т.е. при заряженном аккумуляторе питание будет ±4.2, а при разряженном ±3 В или еще меньше.
И тут на помощь приходят SEPIC преобразователи. Не будем углубляться в теорию процесса преобразования — это тема отдельной статьи. А пока рассмотрим преобразователь однополярного напряжения в двухполярное на TPS65133.
Схема цепей смещения в усилителях типа UBbIX = – kUBX + b
Третий случай питания ОУ от однополярного источника имеет передаточную характеристику вида UBbIX = – kUBX + b. Схемное решение для данного случая представлено ниже
Схема усилителя с передаточной характеристикой вида UBbIX = – kUBX + b.
Данная схема состоит из ОУ DA1, развязывающих конденсаторов C1 и C2, резисторов R1, R2, R3, R4 и представляет собой дифференциальный или разностный усилитель.
С учётом элементов схемы можно передаточная характеристика будет иметь вид
Тогда коэффициенты k и b можно представить следующими выражениями
Расчёт усилителя с характеристикой вида UBbIX = – kUBX + b
В качестве примера рассчитаем усилитель, который должен иметь следующие параметры: диапазон входного напряжения UBX = -0,1 … -1 В, диапазон выходного напряжения UBЫX = 1 … 5 В, напряжение смещение берётся от напряжения питания UCM = UПИТ = 6 В.
- Определим коэффициенты передаточной характеристики k и b, для этого составим и решим систему линейных уравнений
Решив данную систему, получаем k = — 4,44 и b = 0,556, тогда переходная характеристика данной схемы усилителя будет иметь вид
- Определим сопротивление резисторов R1 и R4
Примем R1 = 10 кОм, тогда R4 = 4,44 * 10 = 44,4 кОм. Примем R4 = 43 кОм
- Рассчитаем сопротивление резисторов и R3
Примем R3 = 1кОм, тогда R2 = 56,19 * 1 = 56,19 кОм. Примем R2 = 56 кОм.
Дифференциальные схемы на операционных усилителях
Операционный усилитель без обратной связи уже является дифференциальным усилителем, усиливающим разность напряжений между двумя входами. Однако его коэффициент усиления нельзя контролировать, и он, как правило, слишком велик для практического использования. До сих пор наше применение отрицательной обратной связи для операционных усилителей приводило к практической потере одного из входов, и этот усилитель был хорош только для усиления напряжения одиночного входного сигнала. Однако с небольшой изобретательностью мы можем построить на операционном усилителе схему, поддерживающую оба входных напряжения, и с регулируемым коэффициентом усиления, установленным внешними резисторами.
Схема дифференциального усилителя на операционном усилителе
Если номиналы всех резисторов равны, этот усилитель будет иметь дифференциальный коэффициент усиления по напряжению 1. Анализ этой схемы, по сути, такой же, как и для инвертирующего усилителя, за исключением того, что неинвертирующий вход (+) операционного усилителя вместо того, чтоб быть непосредственно соединенным с землей, находится под напряжением, равным части V2. Как и следовало ожидать, V2 действует как неинвертирующий вход конечной схемы усилителя. Следовательно:
\(V_{вых} = V_2 — V_1\)
Если бы мы хотели обеспечить дифференциальное усиление, отличающееся от 1, нам пришлось бы подстраивать сопротивления и в верхнем, и в нижнем делителях напряжения, что потребовало бы изменений нескольких резисторов и балансировки между этими двумя делителями для симметричной работы. По понятным причинам это не всегда практично.
Ложка дегтя в бочку меда
При всех очевидных плюсах, самым большим минусом данной микросхемы является ее корпус. Микросхема выпускается только в корпусе предназначенном для поверхностного монтажа, размерами 3х3 мм. Размеры контактов составляют 0.6х0.2 мм, а расстояние между ними 0.25 мм.
Изготовить плату с такими контактами в домашних условиях — не самое простое занятие. Можно облегчить себе жизнь, если купить готовый модуль со впаянной микросхемой и обвязкой.
Вообще TPS65133 не единственная. В этом же ряду есть микросхемы TPS65130 TPS65131, TPS65132, TPS65135….. Однако либо их характеристики мене интересны, либо корпус еще хуже.
Буду очень признателен всем, кто подскажет микросхемы с аналогичными характеристиками. Жду Вас в комментах
Материал подготовлен исключительно для сайта
Характеристики делителя однополярного напряжения в двухполярное:
Представленный делитель напряжения может подключаться к любому блоку однополярного напряжения в диапазоне от 7 до 30 вольт. При этом выходное двухполярное напряжение будет от 3 до 14,5 вольта.
В ходе работы, делитель не ухудшает параметров и характеристик Вашего однополярного блока питания
Что очень важно
Делитель обеспечивает двухполярным питанием несбалансированную нагрузку током до 10 ампер каждого напряжения (и положительного, и отрицательного). Другими словами, если в положительной цепи будет нагрузка с током потребления 10 ампер, а в отрицательной 0,1 ампер, то положительное и отрицательное напряжения будут отличаться не более 0,01 вольта.
Регулировка двухполярного выходного напряжения осуществляется на самом блоке однополярного питания. Поэтому, если на Вашем блоке питания этой регулировки нет, то и выходное напряжение регулироваться не будет.
Представленный делитель однополярного напряжения испытывался с ранее разработанным мной универсальным блоком стабилизированного питания . Он показал превосходные свойства. Так как мой блок питания выдавал напряжение до 26 вольт, то выходные напряжения составили от 3 до +- 12,3 вольта. После подключения дополнительных витков вторичной обмотки силового трансформатора в схеме универсального стабилизированного блока питания до выходного стабилизированного напряжения в 32 вольта, выходные напряжения делителя составили от 3 до +- 15,2 вольта. Система автоматики от перегрузок работает также надежно.
;Устройство обладает адаптивной схемой контроля и регулировки равенства выходных напряжений, не зависимо от возможного изменения их амплитуды и нагрузки.
Устройство операционного усилителя
Итак, операционный усилитель – это усилитель электрических сигналов, чаще всего постоянного тока, с высоким коэффициентом усиления в широкой полосе частот, предназначенный для выполнения различных математических операций над аналоговыми величинами при работе в схеме с отрицательной обратной связью.
Операционные усилители в настоящее время выпускаются различного назначения и для выполнения различных функций и хотя электрическая схема усилителей даже одного класса может различаться, но структурная схема, которая лежит в основе всех операционных усилителей остается единой. Изображение структурной схемы выполнено ниже
.
Структурная схема операционного усилителя
Таким образом, операционный усилитель представляет собой схему из последовательно соединённых трёх частей: входной усилитель на основе дифференциального каскада (иногда может быть несколько дифференциальных каскадов), каскад согласования уровней и выходной каскад.
Дифференциальный входной каскад, имея большой коэффициент усиления и большое входное сопротивление, обеспечивает согласование операционного усилителя с источником сигнала. Довольно часто усиления одного входного каскада недостаточно, поэтому используется несколько дифференциальных усилителей на входе соединённых последовательно с симметричными входами и несимметричным выходом.
Каскад согласования уровней предназначен для согласования уровней напряжения между входным и выходным каскадами операционного усилителя. Кроме того данный каскад выполняет функцию усиления напряжения переменного тока и меет небольшое выходное сопротивление.
Выходной каскад операционного усилителя, обычно, не усиливает напряжение, но позволяет отдавать в нагрузку усилителя максимальное напряжение и ток, имеет небольшое выходное сопротивление, а мощность выделяемая на нём в случае отсутствия сигнала минимальна.
На изображении ниже показана принципиальная электрическая схема одного из первых операционных усилителей, выполненных по интегральной технологии, который разработал в 1963г. Роберт Видлар, инженер Fairchild Semiconductor
Электрическая принципиальная схема операционного усилителя μА702 (отечественный аналог К140УД1).
Данная схема содержит 9 транзисторов, 12 резисторов и 1 интегральный диод, в схеме отсутствуют конденсаторы, что даёт достаточно широкую полосу пропускания. В качестве входного усилителя используется дифференциальный каскад на транзисторах VT1VT2 с генератором стабильного тока на транзисторах VT3VT6. Дифференциальный каскад на транзисторах VT4VT5 совместно с транзисторами VT7VT8 выполняют роль каскада согласования уровней, а транзистор VT9 используется в качестве выходного каскада с небольшим выходным сопротивлением.
На принципиальных электрических схемах операционные усилители в интегральном исполнении обозначаются следующим образом
Обозначение операционных усилителей на принципиальных электрических схемах (слева иностранное, а справа отечественное изображение).
Что такое операционный усилитель ?
Операционные усилители представляют собой микросхемы которые могут выглядеть по-разному.
Например на этой картинке изображены два операционных усилителя российского производства. Слева операционный усилитель К544УД2АР в пластмассовом DIP корпусе а справа изображен операционник в металлическом корпусе.
По началу, до знакомства с операционниками, микросхемы в таких металлических корпусах я постоянно путал с транзисторами. Думал что это такие хитромудрые многоэмиттерные транзисторы
Условное графическое обозначение (УГО)
Условное обозначение операционного усилителя выглядит следующим образом.
Итак операционный усилитель (ОУ) имеет два входа и один выход. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают.
Для такого усилителя есть два правила которые помогут понять принцип работы:
- Выход операционника стремится к тому, чтобы разность напряжений на его входах была равна нулю
- Входы операционного усилителя ток не потребляют
Вход 1 обозначается знаком «+» и называется неинвертирующим а вход 2 обозначается как «-» и является инвертирующим.
Входы операционника обладают высоким входным сопротивлением или иначе говорят высоким импедансом.
Это говорит о том, что входы операционного усилителя ток почти не потребляют (буквально какие-то наноамперы). Усилитель просто оценивает величину напряжений на входах и в зависимости от этого выдает сигнал на выходе усиливая его.
Коэффициент усиления операционного усилителя имеет просто огромное значение, может достигать миллиона, а это очень большое значение! Значит это то, что если мы ко входу приложим небольшое напряжение, хотябы 1 мВ, то на выходе получим сразу максимум, напряжение почти равное напряжению источника питания ОУ. Из-за этого свойства операционники практически никогда не используют без обратной связи (ОС). Действительно какой смысл во входном сигнале если на выходе мы всегда получим максимальное напряжение, но об этом поговорим чуть позже.
Входы ОУ работают так, что если величина на неинвертирующем входе окажется больше чем на инвертирующем, то на выходе будет максимальное положительное значение +15В. Если на инвертирующем входе величина напряжения окажется более положительной то на выходе будем наблюдать максимум отрицательной величины, где-то -15В.
Действительно операционный усилитель может выдавать значения напряжений как положительной так и отрицательной полярности. У новичка может возникнуть вопрос о том как же такое возможно? Но такое действительно возможно и это связано с применением источника питания с расщепленным напряжением, так называемым двуполярным питанием. Давайте рассмотрим питание операционника чуток подробнее.
Схема цепей смещения в усилителях типа UBbIX = kUBX – b
Схема усилителя передаточная характеристика, которого имеет вид UBbIX = kUBX – b представлена ниже
Схема усилителя с передаточной характеристикой типа UBbIX = kUBX – b
Передаточная характеристика данной схемы представлена следующим выражением
В данном случае коэффициенты k и b будут определяться следующими выражениями
Расчёт усилителя с характеристикой типа UBbIX = kUBX — b
Для примера рассчитаем усилитель со следующими параметрами: входное напряжение UBX = 0,3…0,7 В, выходное напряжение UBЫX = 1…5 В, напряжение питания UПИТ = 6 В, в качестве источника смещения используется напряжение питания UCM = UПИТ = 6 В.
- Рассчитаем коэффициенты передаточной характеристики
Решив данную систему уравнений, получим k = 10 и b = -2.
Тогда переходная характеристика данного усилителя будет иметь вид
- Рассчитаем сопротивление резисторов R3 и R В данной схеме сопротивление резистора R3 должно быть значительно больше эквивалентного сопротивления параллельных резисторов R1 || R2. Поэтому коэффициент k можно выразить следующим приближённым выражением
Примем сопротивление резистора R3 = 10 кОм, тогда R4 = 90 кОм.
- Рассчитаем сопротивление резисторов и R
Так как R3 >> R1 || R2 примем R2 = 0,75 кОм, тогда R1 = 26*0,75=19,5 кОм. Примет R1 = 20 кОм.
Таким образом, передаточная характеристика усилителя будет иметь вид UBbIX = 10UBX — 2 при следующих номиналах элементов: R1 = 20 кОм, R2 = 0,75 кОм, R3 = 10 кОм, R4 = 90 кОм.
Как сделать двухполярное питание из однополярного источника: трансформатор с одной вторичной обмоткой
Двухполярное питание из однополярного. Хотел бы в этой статье рассказать как я сделал двухполярное питания используя при этом однополярное. Не так давно я для собственных нужд собрал пару усилителей мощности на микросхеме TDA7294, далее для них нужно было подогнать импульсник с двухполярным питанием.
Но зато у меня хранились на всякий случай пара мощных трансов, каждый только с одной вторичной обмоткой, и причем на разные напряжения. Вообщето у меня была своя задумка как выйти из этого положения исходя из наличия имеющихся деталей. Поэтому поискав в Интернете дополнительную информацию я начал делать схему, с помощью которой можно было бы с одной вторичной обмотки снять напряжение имеющее две разные полярности.
Конечно в устройстве, которое способно обеспечить двухполярное питание из однополярного, ничего сложного нет, но я думаю для начинающих радиолюбителей он будет полезна:
Необходимые электронные компоненты:
| ОБОЗНАЧЕНИЕ | ТИП | НОМИНАЛ | КОЛИЧЕСТВО | КОММЕНТАРИЙ |
| VDS1,VDS2 | Выпрямительный диодный мост | Любой на нужное напряжение и ток | 2 | Распространенные KBU-610, KBU-810 |
| C1,C5 | Электролит | 4700 мкФ 50В | 2 | |
| C2,C6 | Конденсатор неполярный | 100 нФ | 2 | Пленка или керамика |
| C3,C4 | Электролит | 470 мкФ 100В | 2 |
Предложенная в этой публикации схема электронного устройства для конвертирования двухполярного питания из однополярного работает только с переменным входным напряжением, входной постоянный ток для нее не приемлем. Принцип работы этого модуля заключается в том, чтобы получить от одной вторичной обмотки трансформатора переменное напряжение с двумя полярными значениями.
Диоды для выпрямителя выбирайте такие, чтобы выдерживали ток в 2,5 больше, чем максимальный ток потребления усилителя или любого другого устройства куда вы намерены его ставить. В моем распоряжении оказались плоские мостовые выпрямители KBL рассчитанные на ток 15А и напряжение 400V. Вот как на фото ниже:
Это конечно очень жирно, на этот усилитель ставить такие мощные мосты, но для проверки работоспособности аппарата пришлось ставить их. В дальнейшем я их конечно заменю, например, на 4 амперные RBA401У с напряжением 100v, такие мосты свободно обеспечат корректную работу усилителя. Вообщето сейчас выбор мостов большой, не только по электрическим параметрам, но и по типу корпуса.
В случае применения вами данного модуля на устройствах требующих напряжения питания больше 50v, тогда нужно будет установить электролиты C1 и C5 с напряжением соответствующему рабочему напряжению устройства, ну разумеется с запасом. Если у вас не под рукой емкостей с номиналом, который указан на схеме, то можно поставить четыре кондера по 2200µF, соединив параллельно по два в каждое плечо.
В качестве силового источника питания я использовал тороидальный трансформатор, имеющий только одну выходную обмотку с напряжением 30v и потребляемой мощностью мощностью немного больше 55V·A. В итоге, на концах выходной цепи выпрямителя получилось ±43v постоянного напряжения.
Во время тестирования усилителя я его нагрузил по полной, и мощность в нагрузке составила, где то 38W при падении напряжения 24v на максимальной мощности. Но в таком слишком большом падение, ясное дело, виноват маломощный трансформатор. Электронные компоненты установленные на печатной плате были абсолютно холодными.
Снимаем двухполярное питание с одной вторичной обмотки
https://youtube.com/watch?v=l-saJ-b2CCI
В заключение хочу сказать, что такое устройство отлично работает, никаких нареканий к нему нет.
Источник
Развязка
При использовании двух фильтрующих конденсаторов при двухполярном питании надо следить, чтобы две полуволны сигнала суммировались в одной точке, как показано на рисунке:
Часто применение одного конденсатора, включенного между плюсом и минусом питания, позволяет решить эту проблему. Этот метод хорошо работает с операционными усилителями типа 5532, и для усилителей мощности типа LM3886.
Когда питание драйверного каскада и выходного каскада подключено раздельными проводами, это может вызвать некоторую нестабильность усилителя на высоких частотах. Проблема решается подключением керамического конденсатора небольшой ёмкости между выводами питания микросхемы:
увеличение по клику
Если ёмкость байпасных (блокировочных) конденсаторов больше 100мкФ, их общий провод должен подключаться к «грязной» земле, так как большие зарядные токи могут создавать ощутимые помехи, если конденсаторы будут подключены к сигнальной земле.
Неинвертирующий сумматор
В продолжение темы неинвертрующих усилителей расскажу о неинвертирующем сумматоре, который выполняет функцию сложения входных сигналов и находит своё применение в качестве линейных смесителей сигналов (микшеров), например, когда сигналы из нескольких источников необходимо скомбинировать и подать на вход усилителя мощности. Схема неинвертирующего сумматора представлена ниже
Данная схема представляет собой неинвертирующий усилитель с двумя входами и состоит из ОУ DA1, токоограничительных входных резисторов R1 и R2, резистора смещения R3 и резистора обратной связи R4.
Для данной схемы основные соотношения соответствуют схеме простого неинвертирующего усилителя, с учётом того что входное напряжение в схеме соответствует среднему напряжению входных выводов
А сопротивление резисторов должны соответствовать следующему условию
Коэффициенты усиления по разным каналам определяются следующим выражением
R N – сопротивление входного резистора,
K N – коэффициент усиления соответствующего канала усиления.
Основным недостатком схемы неинвертирующего сумматора является отсутствие точки нулевого потенциала, поэтому коэффициент усиления по различным входам не являются независимыми. Данный недостаток проявляет себя в тех случаях, когда внутреннее сопротивление источников входных напряжений или только одного из них известно приблизительно или изменяется в процессе работы.
Теория это хорошо, но без практического применения это просто слова.
Приветствую вас дорогие друзья! Вот наконец добрался я до своего компьютера, приготовил себе чайку с печеньками и понеслась…
Для тех кто впервые на моем блоге и не совсем понимает что здесь происходит спешу напомнить, меня зовут Владимир Васильев и на этих страницах я делюсь со своими читателями сакральными знаниями из области электроники и не только электроники. Так что может быть и вы здесь найдете для себя что-то полезное, по крайней мере я на это надеюсь. Обязательно подпишитесь , тогда вы ничего не пропустите.
А сегодня речь пойдет о таком электронном устройстве как операционный усилитель. Эти усилители применяются повсеместно, везде где требуется усилить сигнал по мощности найдется работенка для операционника.
Особенно распространено применение операционных усилителей в аудиотехнике. Каждый аудиофилл стремится усилить звучание своих музыкальных колонок и поэтому старается прикрутить усилитель по мощнее. Вот здесь мы и сталкиваемся с операционными усилителями, ведь многие аудиосистемы просто нашпигованы ими. Благодаря свойству операционного усилителя усиливать сигнал по мощности мы ощущаем более мощное давление на свои барабанные перепонки когда слушаем композиции на своих аудио колонках. Вот так вот в быту мы оцениваем качество работы операционного усилителя на слух.
В этой статье на слух мы оценивать ничего не будем но постараемся рассмотреть все детально и разложим все по полочкам чтобы стало понятно даже самому самоварному чайнику.
