Установка и подключение
Подготовительные работы, которые необходимо произвести перед монтажом одноклавишного выключателя при скрытой электропроводке:
- штробим стены (то есть, делаем канавки для укладки электрических проводов);
- обустраиваем отверстия с последующей установкой подрозетников и распределительных коробок;
- прокладываем электрические кабели в соответствии со схемой электроснабжения помещения.
После того, как все предварительные работы произведены, приступаем к непосредственной установке одноклавишного выключателя. Процесс достаточно прост и не требует от исполнителя особой электротехнической подготовки:
Обесточиваем помещение, выключив соответствующий автомат на электрощитке (в современных многоквартирных домах он обычно расположен на лестничной площадке). Пробником (цифровым или с неоновой лампочкой) обязательно проверяем отсутствие напряжения на проводах (чтобы достоверно убедиться, что мы выключили нужный автомат). Освобождаем от изоляции провода на длину около 8-9 мм (при помощи специального приспособления или обычного строительного ножа). Если производитель поставляет выключатель в собранном виде, разбираем его на три составные части (то есть, рамку, клавишу и основной механизм)
Вставляем зачищенные концы проводов в специальные отверстия (если применяем изделие с винтовыми зажимами, закручиваем винты, соблюдая определенную осторожность, чтобы не сорвать резьбу от чрезмерно приложенных усилий)
С помощью винтов или саморезов крепим рабочий механизм к подрозетнику.
Важно! Излишки проводов аккуратно укладываем в подрозетнике, не допуская при этом сильных перегибов
- Устанавливаем защитную рамку.
- Крепим к рабочему механизму клавишу выключателя (обычно достаточно небольшого нажатия).
- Включаем автомат подачи напряжения на силовом щитке и проверяем смонтированное устройство в работе.
Соединительная кабельная муфта
Создавать протяжённые на большие расстояния кабельные линии электропередач стало возможным за счёт использования специальных соединительных муфт, которые обеспечивают минимальное переходное сопротивление в месте наращивания кабеля и его максимальную защиту от проникновения влаги и других факторов, негативно влияющих на электрические контакты.
В качестве изоляционных материалов в электрических силовых кабелях могут использоваться бумажные и пластмассовые трубки и ленты. Для сочленения кабелей с разной изоляционной основой используются специальные переходные кабельные муфты, которые надёжно соединяют изоляционную оболочку, выполненную из разных материалов.
Электрические силовые кабели наружного применения, защищённые бронёй, имеют немалый вес и при прокладке их с уклоном обладают тенденцией к стеканию вниз, образуя значительные механические нагрузки на соединения кабелей. Для противодействия этому применяются стопорные и стопорно-переходные муфты. Они фиксируют место соединения кабелей в определённой точке кабельного канала.
К специальным видам соединительных арматур относятся и ответвительные муфты, предназначенные для подсоединения к магистральной линии отдельных ответвлений. В свою очередь ответвления подключаются к распределительным щитам с помощью концевых муфт.
Принцип действия бесконтактных датчиков
Принцип действия бесконтактных выключателей (датчиков) основан на изменении амплитуды колебаний генератора при внесении в чувствительную зону датчика конкретного материала определенных размеров. Расстояние переключения устройства задается в зависимости от потребностей процесса и разновидности датчика. Бесконтактный способ распознавания объекта воздействия позволяет существенно повысить надежность работы устройства по причине отсутствия движущихся и трущихся деталей.
Перечень функциональных возможностей бесконтактных датчиков широк. Обнаружение положения объекта, подсчет, позиционирование и сортировка предметов на конвейерах, контроль перемещения и скорости, обнаружение поломок механизмов, определение угла поворота, измерение перекоса и еще много других функций заложено в понятие «датчик приближения», как еще называют бесконтактный выключатель.
Именно потому их используют в самых разных отраслях: от металлообработки до пищевого производства, как элемент автоматизации транспорта и для контроля в станкостроении, для управления водо- газо, нефтеснабжением и на морских нефтеперерабатывающих платформах. Чтобы подобрать подходящий переключатель, стоит ознакомиться с классификацией датчиков по принципу их действия.
Индуктивные бесконтактные выключатели
Индуктивные датчики реагируют на металлические, магнитные, ферромагнитные или аморфные материалы нужных размеров. Эффект достигается за счет изменения амплитуды колебаний генератора при попадании объекта в чувствительную зону датчика.
Подберите индуктивный выключатель:
по параметрам по аналогам по отраслям по маркировке
Емкостные бесконтактные выключатели
Емкостные выключатели обнаруживают как металлические, так и диэлектрические объекты. Принцип действия выключателя основан на изменении емкости конденсатора, выполняющего роль чувствительного элемента, при внесении в чувствительную зону объектов.
Подберите емкостный выключатель:
по параметрам по аналогам по отраслям по маркировке
Оптические бесконтактные выключатели
Оптические бесконтактные датчики обнаруживают контролируемые объекты, отражающие или прерывающие оптическое излучение. Коммутационный элемент у оптических бесконтактных датчиков полупроводниковый или релейный. Дальность действия этих датчиков может достигать значения 150 метров.
Подберите оптический выключатель:
по параметрам по аналогам по отраслям по маркировке
Магниточувствительные бесконтактные выключатели
Магниточувствительные датчики служат для обнаружения в пространстве намагниченного объекта. Срабатывание датчика происходит при изменении напряженности магнитного поля, вызванного, например, перемещением постоянного магнита, расположенного на подвижной части механизма.
Подберите магниточувствительный выключатель:
по параметрам по аналогам по отраслям по маркировке
Бесконтактные датчики могут быть исполнены в особо прочных корпусах из специальных материалов, согласно стандарту NAMUR, а также с приемкой 5.
Достоинства бесконтактных датчиков (выключателей):
- частота срабатывания: до 3 кГц, на эффекте Холла до 15 кГц;
- высокая надежность;
- однозначная зависимость выходной величины от входной;
- стабильность характеристик во времени;
- небольшие размеры и масса;
- отсутствие обратного воздействия на объект;
- повышенная герметичность IP 68
- различные варианты монтажа
- работа при различных условиях эксплуатации:
- в общепромышленных условиях
- в широких температурных диапазонах (от -60C° до +150C°)
- при высоком давлении (до 500 Атм)
- в агрессивных средах
- во взрывоопасных зонах
Концевые, или конечные, разъединители: что они собой представляют
Такие устройства широко применяются на производствах, однако и их бытовое использование вполне оправдано. Концевые выключатели устанавливаются в холодильниках, микроволновых печах. Многие домашние мастера монтируют подобные устройства на дверцы кладовок или больших шкафов. Цель подобной установки – включение света при открытии дверей. Это довольно удобно и не требует лишних действий, таких как нажатие клавиши. К тому же в подобном случае невозможно забыть выключить освещение – при закрытии дверей цепь размыкается. В промышленности такие устройства применяются на различных станках для обеспечения безопасности оператора.
А как устроен конечный выключатель? Здесь все еще проще, чем в обычном. При нажатой кнопки или педали (в зависимости от конструкции) контакт разомкнут и напряжение на схему не подается. При открытии двери лапка высвобождается, пружина подтягивает соединительную пластину. В результате цепь замыкается и напряжение поступает на осветительные приборы или другие механизмы. При этом фиксации кнопки, педали или клавиши, как в случае с простым выключателем, здесь не предусмотрено.
Управление осветительным прибором с нескольких точек
Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты. Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки. Тем не менее, даже начинающий мастер при желании разберется с таким процессом.
Здесь главное не перепутать расположение жил проводников, тогда проблем с подключением не возникнет.
Если с использованием выключателя проходного типа планируется управлять светильником при наличии нескольких лампочек, то уже схема монтажа усложняется. Ведь тогда придется установить многоклавишные устройства, где имеется больше зажимов.
Концевой выключатель — устройство прибора и принцип действия
Для контроля и ограничения движения различных механизмов используется концевой выключатель.
Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ.
Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.
Назначение концевого выключателя
Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей.
Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа.
Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.
Устройство и работа выключателя КВ-1, КВ-2
Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов.
Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия.
Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.
Рис. №1. Фото конечного выключателя КВ-01, КВ-02.
Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.
Концевой выключатель КВ-04
Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.
Рис. №4. Чертеж с размерами выключателя КВ-04
Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.
Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.
Рис. №6. Фото концевой выключатель КВ-04.
Бесконтактные концевые выключатели
Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.
https://youtube.com/watch?v=0Z7E9xH_GIQ
Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:
- Механического воздействия.
- Параметрического воздействия, за счет изменения физических параметров преобразователя.
Параметрические выключатели подразделяются на следующие типы:
- Индуктивные.
- Емкостные.
- Оптические.
Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.
Рис. №7. Бесконтактные путевые выключатели (датчики).
К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях.
Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации.
Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.
Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.
Назначение
Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.
Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.
Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.
Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.
Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.
Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.
Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.
Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).
Где:
- 1 – корпус;
- 2 – изолятор;
- 3 – изоляция края;
- 4 – изоляция самого кабеля;
- 5 – изолирование центральной части;
- 6 – наконечник;
- 7 – контактное гнездо;
- 8 – защитный экран;
- 9 – раструб;
- 10 – оболочка.
Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.
Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:
Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.
Многофазные изолированные соединители применяются для многожильного кабеля.
Это интересно: Как проложить кабель под землей: изучаем суть
Производители и модели
Концевые выключатели используются во всех сферах промышленности и множестве других областей деятельности. Востребованность этих устройств вызвала большой интерес со стороны производителей электротехнических изделий. Существует множество фирм, выпускающих концевые выключатели разных типов. Рассмотрим наиболее популярные модели и виды КВ:
Концевой выключатель с роликом Schneider
Schneider Electric — это французская компания, деятельность которой длится уже 185 лет. Фирма занимается разработкой и производством широкого ассортимента электротехнических изделий. Заводы этой фирмы построены и в России, что позволило снизить цену и сделать продукцию доступной для массового покупателя. Концевые выключатели Schneider — надежные и универсальные устройства, обеспечивающие безотказную и долговечную работу.Компания выпускает следующие виды механических КВ:
- Кнопочные.
- Штоковые.
- Роликовые штоковые.
- Роликовые рычажные.
- Роликовые с регулируемым рычагом.
Концевые выключатели Schneider
Концевой выключатель с роликом ВП15К21
ВП15К21 — это серия путевых выключателей, предназначенных для промышленного использования. Они рассчитаны на эксплуатацию в следующих условиях:
- Постоянный ток — до 440 В.
- Переменный ток — до 660 В.
- Номинальный тепловой ток — 10 А.
- Номинальное напряжение по изоляции — 660 В.
Выпускаются штоковые и рычажные типы выключателей полумгновенного и прямого действия.
Таблица 1. Характеристики концевых выключателей серии ВП15К21.
| Тип выключателя | Число полюсов | Тип привода | Скорость срабатывания |
| ВП15К21А(Б)111 | 1 | Толкатель | Прямое действие; |
| ВП15К21А(Б)211 | 2 | ||
| ВП15К21А(Б)121 | 1 | Толкатель с роликом | Полумгновенное действие |
| ВП15К21А(Б)221 | 2 | ||
| ВП15К21А(Б)131 | 1 | Рычаг с роликом | |
| ВП15К21А231 | 2 | ||
| ВП15К21Б231 | |||
| ВП15К21А(Б)161 | 1 | Рычаг регулируемой длины | Полумгновенное действие |
| ВП15К21А(Б)261 | 2 | ||
| ВП15К21А(Б)191 | 1 | Рычаг с роликом регулируемой длины | |
| ВП15К21А291 | 2 | ||
| ВП15К21Б291 |
Предлагаются варианты типоразмеров и конструкционных типов, способные выполнять сложные задачи в соответствии с существующими технологическими условиями.
Принцип работы
Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.
Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.
При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма
МЕХАНИЧЕСКИЕ КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ
Традиционная конструкция КВ представляет собой механическое устройство, содержащее контактную группу, размещённую внутри корпуса прибора.
Контакты в таких конструкциях жёстко связаны с подпружиненным стержнем (штоком). Часть штока выступает за пределы корпуса КВ и воспринимает внешние механические воздействия, в результате которых шток перемещается, сжимая пружину и изменяя состояние контактной группы.
Для удобства интеграции КВ в различные системы, контактная группа обычно содержит как нормально открытые (НО, NO — normal open), так и нормально закрытые (НЗ, NC — normal closed) контакты.
Иногда такие типы контактов называют соответственно нормально разомкнутыми и нормально замкнутыми.
1. При отсутствии внешних воздействий на конечный выключатель, контакты НО разомкнуты, контакты НЗ находятся в замкнутом состоянии.
2. При давлении на шток, НО замыкаются, НЗ размыкаются.
Механические КВ имеют различное исполнение. В зависимости от их назначения, на выступающем конце стержня может устанавливаться ролик.

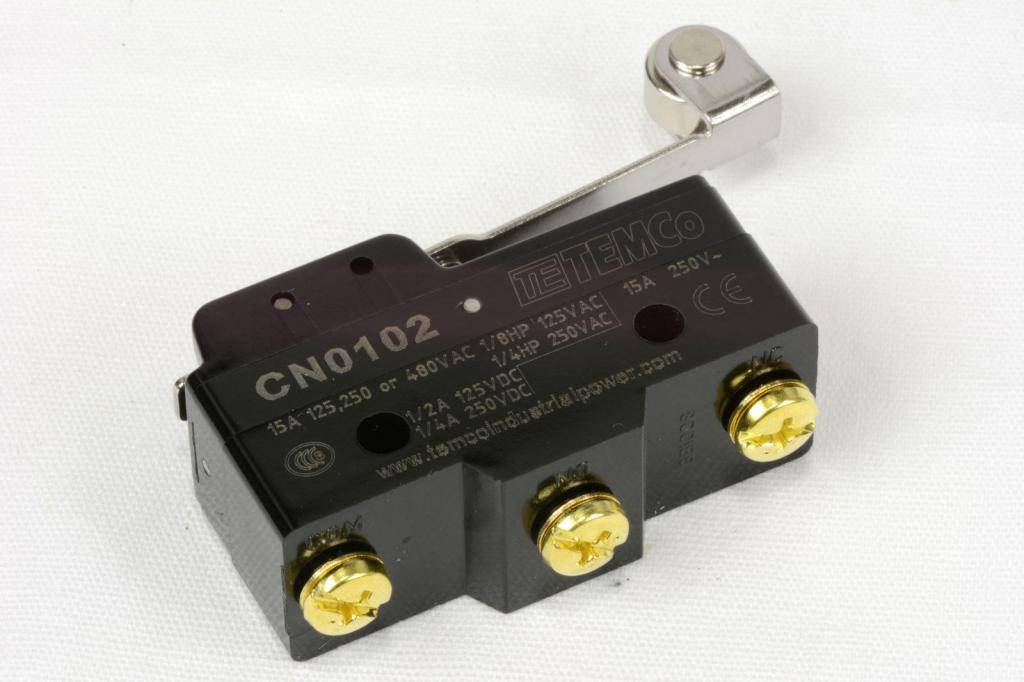

Конструкция концевого выключателя с роликом позволяет воспринимать не только осевые внешние воздействия на шток, но и усилия, направленные под небольшим углом по касательной к поверхности ролика. Такое исполнение уменьшает механический износ концевого стержня, контактирующего с внешними конструкциями.
В отдельных конструкциях вместо выступающего стержня снаружи корпуса располагается поворотный рычаг с роликом на конце. Рычаг сопрягается с кулачковым механизмом, благодаря которому происходит перемещение стержня при повороте рычага.
Поворотные концевые выключатели удобно использовать в случаях, когда необходимо зафиксировать движение контролируемой конструкции мимо точки установки концевика.
Выключатели, не ограничивающие движение контролируемой конструкции, а фиксирующие её перемещение через точку установки КВ, иногда называются путевыми.
Например, тележка мостового крана должна быть автоматически остановлена до её соприкосновения с механическим ограничителем во избежание сильного удара. Для этой цели на некотором расстоянии от упора производится установка концевого поворотного выключателя.
Перемещаясь мимо него, тележка поворачивает рычаг с роликом. Срабатывание контактной группы концевого переключателя вызывает останов ходового электродвигателя и торможение тележки крана. Расстояние от концевого упора до места установки КВ рассчитывается исходя из инерционного выбега тележки.
Основные разновидности муфт
Соединительные
Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.
Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.
Ответвительные
Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.
Стопорные
Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.
Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:
- протяженность кабеля, идущего по наклонной;
- прочность составных частей кабеля;
- разрешенные нагрузки;
- угол наклона и др. обстоятельства.
Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.
Термоусаживаемые муфты
Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.
Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.
Муфты холодной усадки
Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.
Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.
В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.
Концевая муфта
Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.
Это интересно: Тросовая электропроводка – монтаж своими руками: изучаем суть
Что такое концевой выключатель
Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.
Устройство
Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.
Механический концевой выключатель (конструктивная часть)
Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.
Принцип работы
Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.
Принципиальная схема включения плафона автомобиля через концевые выключатели
Применение
Концевые выключатели применяются:
- в мебельной продукции;
- в автомобилестроении;
- в быту и бытовой технике;
- на производстве.
Концевые выключатели подразделяются на следующие виды:
- механические;
- бесконтактные;
- герконовые;
- ультразвуковые;
- емкостные;
- сенсорные (оптические);
- индуктивные.
Механические
Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.
Механические выключатели бывают:
Бесконтактные
Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.
Ультразвуковые
Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.
Ультразвуковой концевой выключатель
Емкостные
Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.
В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.
Сенсорные (оптические)
Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.
Индуктивные
Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.
Виды и сфера применения концевых выключателей
Кнопочные, как и рычажные, применяются, главным образом, для включения-отключения освещения в различных помещениях, в которых не требуется постоянное освещение. Такими помещениями могут быть помещения холодных складов, подвалов (там концевиком управляет крышка подвала). Кроме того, концевые выключатели этого типа применяются для контроля положения входного люка на кран-балках (кран невозможно включить, если открыт люк).
Концевые выключатели поплавкового типа используются там, где необходимо контролировать уровень жидкости, наполняющей определенную емкость. Например, такие выключатели с успехом используются для автоматического управления насосами, выкачивающими воду из колодцев, любо наполняющих главный резервуар системы водоснабжения небольших (например дачных) поселков.
Поплавковые выключатели, в основе работы которых лежит принцип работы магнитоуправляемого контакта (геркона), используются, так же там, где нет возможности применить обычные контактные группы (например, в емкостях с горючими и взрывоопасными жидкостями).
Ползунковые концевые выключатели используются для таких устройств, как, например, подъемные ворота, шторы, которые сворачиваются.
Концевые выключатели магнитного типа (основным элементом которых является магнитоуправляемый контакт), могут применяться практически где угодно. Связано это с тем, что такие выключатели абсолютно безопасны в работе (рабочие контакты их полностью защищены колбой, из которой выкачан воздух). В основном, эти выключатели применяются в охранных системах, как датчики открывания двери (в связи с тем, что герконы, входящие в их состав, рассчитаны на небольшой ток коммутации).
Независимая подсветка
При таком подключении включаться освещение коврика будет только со стороны открытой двери. Это удобно при посадке пассажира, когда нужно осветить конкретную сторону. Для такого подключения вам понадобится минимальное количество провода. Достаточно с каждой стороны подключить ленту плюсом к прикуривателю, а минусом на концевик двери. Подключить минусовой провод можно через отверстие в кузове, через которое пропущены все провода, подходящие к двери. На некоторых моделях для этого придется разобрать панель. Так делают с двух сторон. Это позволяет максимально экономично сделать подсветку.
От габаритов. В таком случае свет под ногами будет гореть, пока у вас включены внешние осветительные приборы. Чтобы, это не мешало движению, то лучше всего сделать освещение не сильно ярким. Подключается тут все также достаточно просто. Минус кидается на корпус автомобиля. Плюсовой провод подключается к наиболее удобной лампочке приборной панели.
В итоге, у вас будет подсветка включаться одновременно с включением наружного освещения. Для большего удобства желательно предусмотреть способ быстрого отключения ленты. Это может быть разъем папа-мама или небольшой тумблер, расположенный в удобном для вас месте.
. Многие водители производят различный тюнинг салона. Многие модернизируют «родную» систему освещения. Поэтому вопрос, как сделать подсветку ног в автомобиле своими руками, не редок. В принципе, эта работа довольно простая, достаточно приложить этому процессу руки и голову. Самое сложное это подключить подсветку к питанию, для этого придется частично разбирать обшивку, чтобы протянуть провода.
