Каким должно быть сечение проводов квартирной электропроводки

Порядок действий

Работы по электрификации садового участка начинают с подачи заявки в специализированную организацию.

Это делают даже в том случае, если присоединение к централизованной сети в ближайшее время не планируется.

Обращение в соответствующие организации

При необходимости провести электричество на даче необходимо подать заявку в ближайшую РЭС. При посещении организации составляют письменное заявление на получение разрешения.

В нем указывают:

• данные о владельце дачи;
• расположение участка;
• планируемую мощность.

Список необходимых документов для подачи заявки

Перед обращением в сетевую компанию подготавливают такие документы:

• свидетельство о праве собственности на земельный участок (при наличии дома собирают бумаги и на него);
• доверенность (при оформлении договора другим лицом);
• план электрификации участка и имеющихся на нем построек.

Разработка проекта

После подписания договора составляют схему подведения электроэнергии. Для этого требуется наличие специфических навыков. Если таковых нет, обращаются к проектировщикам. Исполнителем может быть сетевая организация или частное бюро. Правильный выбор проектировщика — залог получения качественного плана, отсутствия проблем на стадии согласования в энергетической компании. Монтажные работы ведутся с учетом схемы. Отклоняться от нее нельзя. Индивидуальный проект не требуется при подключении дома к централизованной сети мощностью до 20 кВт.

Сроки подключения

Проведение электричества осуществляют в течение 4 месяцев после подачи заявки. Такой срок действует в случае отсутствия планов по строительству или реконструкции объектов энергоснабжения. В некоторых случаях срок рассмотрения заявки увеличивается до 6 месяцев.

Для работ потребуются столбы, кабели и вспомогательные средства. Они устанавливаются за счет сетевой компании.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

• марка;
• название производителя;
• соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

• «К» – контрольный;
• «П» – плоский;
• «Ш», «У» – установочный;
• «М» – монтажный;
• «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

• «В» или «ВР» – изоляция оплетки резиновая;
• «П» – полиэтиленовая изоляция;
• «Пв» – используется вулканизирующий полиэтилен;
• «Пс» – применяется самозатухающий полиэтилен;
• «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

• «НГ» – огнестойкий, негорючий;
• «Б» – бронированный;
• «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Для чего проводится расчёт сечения провода

Изначально важно отметить, что проведение этой несложной процедуры просто необходимо для обеспечения полной безопасности не только для самого объекта недвижимости, но и для находящихся в нём людей и оборудования. Человечество пока не придумало более удобный способ передачи электроэнергии до конечного потребителя, чем по проводам

Многие люди ежедневно нуждаются в квалифицированных услугах электрика, ведь кому-то нужно поменять розетки, подключить новые светильники, а кто-то нуждается в комплексной замене электропроводки

Исходя из этого, получается, что расчёт кабеля по мощности необходим даже для установки обычного светильника

Многие люди ежедневно нуждаются в квалифицированных услугах электрика, ведь кому-то нужно поменять розетки, подключить новые светильники, а кто-то нуждается в комплексной замене электропроводки. Исходя из этого, получается, что расчёт кабеля по мощности необходим даже для установки обычного светильника.

Несоблюдение элементарных норм может привести к разрушению целостности проводки, что может спровоцировать короткое замыкание или даже поражение человека электрическим током. Если в процессе выбора кабеля была допущена ошибка, и был приобретён кабель с меньшим диаметром проводника, это приведёт к постоянному перегреву проводки и разрушению изоляционного слоя. Конечно, все это отрицательно влияет на продолжительность эксплуатации электропроводки. Довольно часто встречаются ситуации, когда после успешного монтажа уже через месяц проводка просто переставала правильно функционировать, из-за чего требовалось незамедлительное вмешательство специалиста.

https://youtube.com/watch?v=XooBU8E3FsI

Дополнительные позиции

Конечно, эти три марки не единственные. Есть достаточно широкий модельный ряд, который можно использовать для электрической разводки дома, как внутри, так и на улице. Что предлагают для этих целей производители?

• ПРН, который можно монтировать и в помещения, и на улице.
• ПРИ используется в сухих и влажных помещениях.
• ПРТО рекомендуется прокладывать только в трубах или коробах.
• ПРД используется для прокладки осветительных сетей.
• ППВ – двухжильный провод плоского типа.
• ПВ1 – это одножильный провод, очень гибкий. Кстати, в этой группе проводов огромное разнообразие цветового оформления. Цвет выбирается по схеме разводки для удобства соединения. Есть даже желто-зеленый для заземления.

Для уличного освещения рекомендуется устанавливать бронированный кабель ВБбШв. Он прекрасно справляется с негативным воздействием грунта и воды, поэтому укладывается в траншеи. Количество жил может быть разным: 4, 5 и 6. А вот для воздушных линий лучше всего использовать провод самонесущий СИП. Это, во-первых, алюминиевый провод, внутри которого продета стальная проволока. Отсюда, в принципе, и большая прочность. Во-вторых, изоляция – это светостабилизированный атмосферостойкий полиэтилен, этот полимер на открытом воздухе не разрушается.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 квадратных миллиметров.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

• Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
• Изделие создает опасность пожара: из-за проволочных жил изделие нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
• ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для прокладки электросетей в квартире еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Маркировка

Марка — короткое буквенно-цифровое обозначение, сообщающее основную информацию о кабеле или проводе. Марка алюминиевого кабеля начинается с литеры «А». Любая другая буква на первом месте означает, что кабель медный.

Прочими буквами обозначают:

• назначение, например, «К» — контрольный, «М» — монтажный и т.д.;
• материал изоляции и оболочки, например, «В» — поливинилхлорид (ПВХ), «П» — полиэтилен, «Р» — резина и т.д.;
• наличие брони (буква «Б»);
• наличие наполнителя («Э»).

Цифрами обозначают число и сечение жил, номинальное напряжение.

Например, кабель ВВГ 4х2,5-380 имеет 4 жилы сечением 2,5 кв. мм и ПВХ-изоляцию, рассчитанную на напряжение 380 В. О том, что изоляция выполнена из трудногорючего материала и не распространяет горение в пучке (не воспламеняются соседние кабели), сообщает буквосочетание «нг». Об изоляции с пониженным дымовыделением — «лс» или «ls» (low smoking).

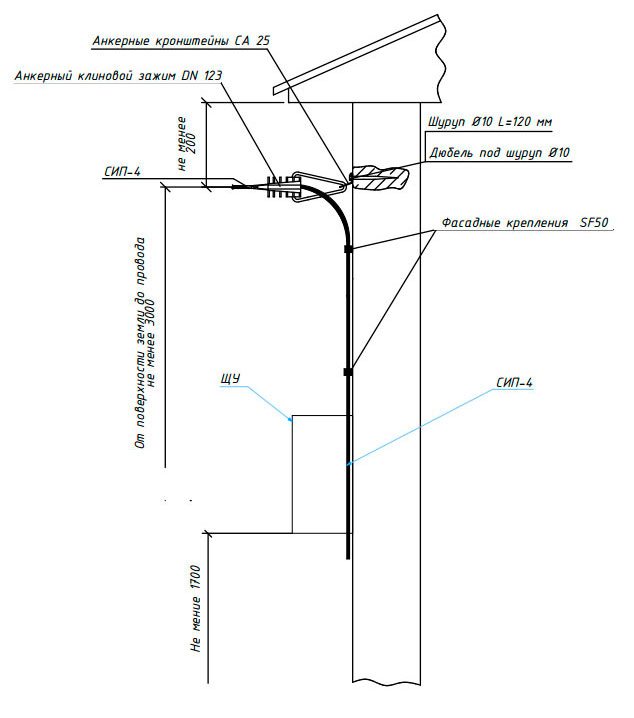

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное — с подключением алюминиевой жилы к вводному автомату.

СИП — это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае — опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

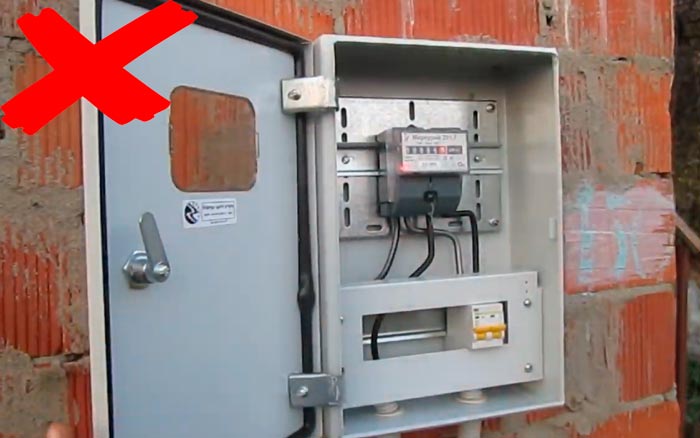

Ошибка №14

Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

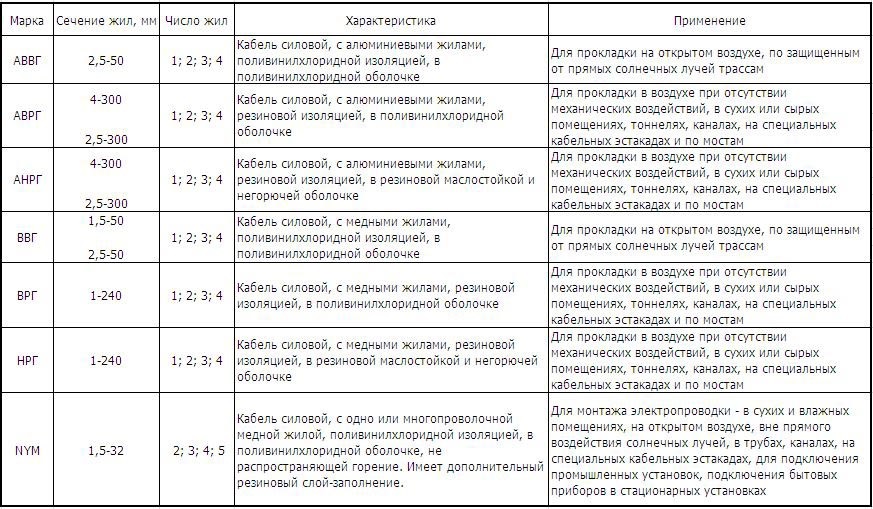

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS — имеющие небольшое газо- и дымовыделение;
• нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ — с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Важно знать!

Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:

• «Что такое аббревиатура PEN?»;
• «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
• «Как самостоятельно указать фазу, заземление, ноль?»;
• «Какие еще существуют стандарты по окрасу изоляции?».

На все эти вопросы мы сейчас кратко дадим простое объяснение!

Что такое PEN?

Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.

Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».

Как найти L, N, PE?

Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?

Индикаторная отвертка

В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!

Мультиметр

Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.

Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).

Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.

Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!

Как самостоятельно указать L, N, PE?

В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).

Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.

Существующие заводские стандарты

Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.

До 2000-го года применялась следующая цветовая маркировка проводов:

• белый – N;
• черный – PE;
• яркий – L.

Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).

Таким образом, изделия стали выглядеть так:

• желто-зеленый провод – земельный;
• черный (и иногда белый) – нейтральный (N);
• яркий – фаза.

Цветовые решения

Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=oB1ZfYCnhJg

Похожие материалы:

• Как снять изоляцию с провода
• Расшифровка маркировки проводов
• Как собрать электрический щит

Какой провод лучше — критерии выбора проводки

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны указываться: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка электрокабеля выглядит в виде числа с тремя буквами.

Первая цифра — числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них,

третья – расчетное напряжение сети.

Оставшиеся цифры указывают на класс гибкости шнура. Где первая буква указывает на тип материала, задействованного при создании верхней оплетки изоляции.

Вторая буква определяет тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки обозначает материал, применимый для внутренней изоляции жил. Для того, чтобы определится какой провод лучше подойдет для вашей проводки, мы приводим расшифровку третьей буквы:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может защищаться найритовой оболочкой «Н» или поливинилхлоридной «В».

Следующая буква в критериях вида проводки обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений. Присутствие в маркировке буквы «Э» сообщает, что между жилами находится наполнитель. Буквосочетание «ОЖ» несет в себе информацию, что это однопроволочная жила.

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

• U — напряжение постоянного тока, В
• p — удельное сопротивление провода, Ом*мм2/м
• l — длина провода, м
• S — площадь поперечного сечения, мм2
• I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

• Р – это суммарная мощность для всех электроприборов, Вт;
• U — напряжение сети, В;
• COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.
