Таблица мощностей бытовых приборов для расчета сечения электрического кабеля проводки кухни

Содержание

Порядок подключения

Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.

Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.

Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.

Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.

При установке нужно правильно рассчитать размеры духового шкафа и ниши

Виды духовых шкафов

В продаже можно увидеть два типа духовых шкафов:
зависимые (устанавливают только вместе с варочными поверхностями);
независимые (устанавливают отдельно, как независимый элемент техники).

И первые, и вторые обычно снабжены сенсорными панелями и дверями, дополненными телескопическими системами открывания. При этом первые соединены электрическими кабелями с варочной поверхностью, установленной сверху. Элементы управления у них позволяют регулировать всю технику – как шкаф, так и варочную панель.

Сам шкаф лучше установить под столешницей. Прямо над ним правильно будет расположить варочную панель. Это позволяет экономить полезную площадь и просто удобно разделить все помещение на функциональные зоны. Об этом стоит помнить, если работу выполняете своими руками, а не доверяете её специалистам.

Устанавливать духовку следует таким образом, чтобы её верхняя грань находилась на уровне пояса или немногим выше. В этом случае обеспечивается наибольший комфорт во время готовки. К тому же, очищать духовой шкаф от загрязнений удобнее всего именно при таком загрязнении.

Помимо этого, духовки различаются по способу нагрева:

Подходит для любой кухни, но все монтажные работы должны выполняться специалистами, а не самостоятельно, поскольку есть риск нарушить газификацию дома. Такая техника оснащена соплами конфорок, которые находятся на дне духовки.

Именно поэтому продукты нагреваются снизу. Приборы данного вида обладают надежной системой контроля газа, благодаря чему их использование полностью безопасно.

Подключить можно и самому. Его установка более простая, нежели в случае с газовыми моделями. Также они могут похвастать большим количеством дополнительных функций, которые упрощают эксплуатацию.

Необходимые для приготовления пищи температурные условия создаются в электрических духовках быстрее. Нагревание выполняется с разных сторон.

Сечение жил кабеля

Выбор сечения кабеля зависит от мощности электроплиты. Ее можно узнать из паспорта, из таблички на задней стенке корпуса. Для выбора сечения кабеля по мощности плиты воспользуйтесь таблицей, приведенной ниже.

Обратите внимание, что для однофазного и трехфазного подключения для одной и той же мощности используются кабели разного сечения. Это объясняется тем, что при однофазном подключении вся мощность плиты проводится одной фазой, а при трехфазном она разделяется между тремя. Поэтому можно использовать меньшее сечение провода

Поэтому можно использовать меньшее сечение провода.

Если мощность плиты неизвестна, то можно использовать максимальные значения из таблицы – вы точно не ошибетесь.

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

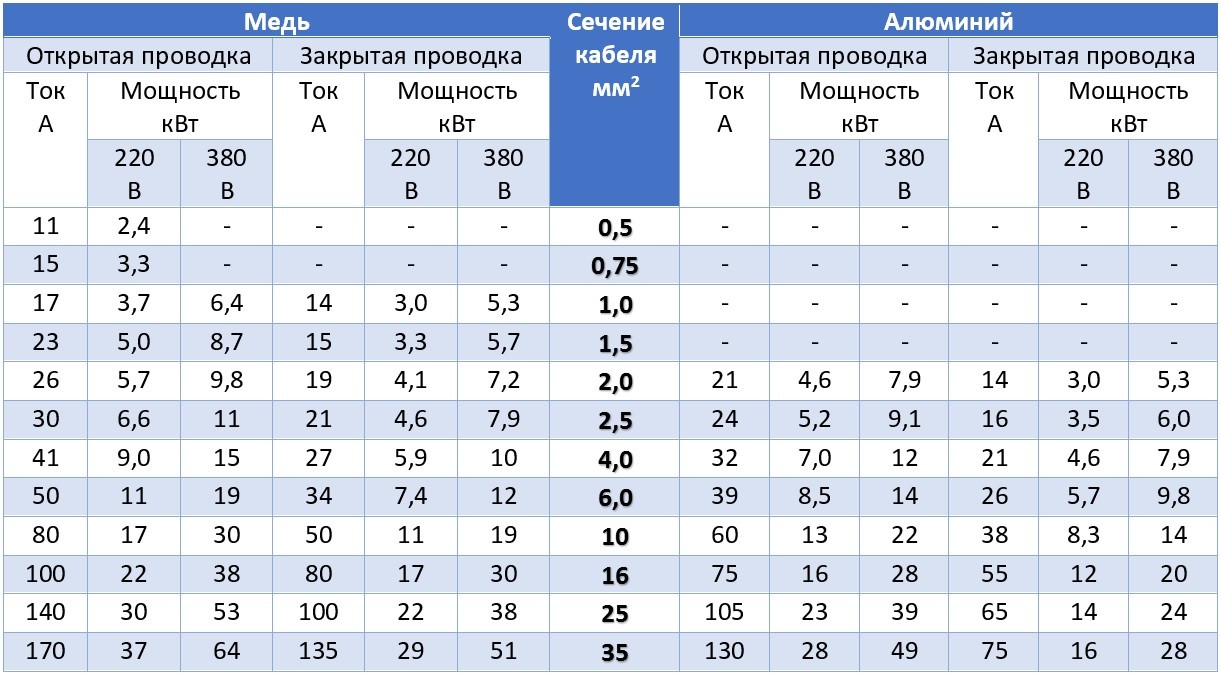

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты.

Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ (кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Порядок расчета мощности

Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.

Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).

Подключение духовки без розетки

Подключение духовки с помощью розетки

Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.

Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

Духовка мощность 2480 W

Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:

Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.

Дифавтомат на 16А

Дифавтомат на 40А

Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:

Таблица выбора сечения жил провода

Для силы тока 14,5 А требуется провод сечением 2,5 А.

Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.

Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.

Как подключить газовую духовку

Подключать газовый духовой шкаф можно с помощью двух вариантов соединяющих деталей:

негибкой трубки из стального или медного сплава;
гибкого шланга.

Прибор рекомендуется устанавливать прямо под столешницей. Такой подход позволяет рационально распределять кухонную мебель и экономить полезную площадь.

Прежде чем подключить духовку разбираются с разводкой шлангов:

присоединение с помощью особого разъема, который расположен вблизи оборудования;
проверка целостности труб, отсутствия перегибов и беспрепятственного поступления газа к устройству.

При подключении духового газового шкафа используют шланг, длиной максимум 2 метра. Соединений должно быть минимум.

Разводка для газовой духовки и варочной панели

Этапы подключения газовой духовки:

Установка шланга.

Берут шланг и в гайку помещают паронитовую прокладку. Резьбу трубы обматывают фум-лентой в 5-6 витков. Закручивают гайку вручную, затем дотягивая разводным ключом, фиксируя газовым ключом трубу.

Крепление шланга к плите.

Современные плиты не имеют сгона, поэтому подсоединение выполняется через гайку. Устанавливают прокладку, наматывают уплотнитель, и аккуратно все затягивают.

Проверка герметичности.

Делают мыльный раствор, вспенивая его с помощью губки. Пеной обмазывают все резьбовые соединения на плите и трубе. Проверяют, нет ли пузырей. Кран обязательно предварительно перекрывают. При обнаружении утечки гайку дотягивают. Если результата нет, то перекрывают газ, все откручивают и проверяют. Возможно, не была поставлена прокладка, либо есть трещина на гайке. Место, где были пузыри, проверяется в первую очередь.

Тестовый запуск.

Если с герметичностью нет проблем, то начинают тестирование системы. Конфорки зажигают по очереди. Задвигают варочную панель и проверяют ее положение с помощью строительного пузырькового уровня.

Подключать духовку можно только на тех участках трубопровода, которые расположены рядом с краном. Это позволит регулировать подачу газа.

Перед тем, как выяснить, какой провод нужен для духового шкафа и каким образом выполнить подключение оборудования, нужно изучить все инструкции и правила безопасности. Главное правило – это следование инструкциям, которые указаны в правилах устройства электроустановки. Если есть сомнения в своих возможностях, знаниях и навыках, лучше обратиться к специалисту.

Топ-10 лучших духовых шкафов со скидками

Монтажная операция

Под варочной панелью скрывается понятие обыкновенной электроплитки. Несмотря на небольшой по площади печки, установить её предстоит в кухонную мебель с использованием всех предусмотренных мер безопасности. Чтобы ничто не помешало в ходе производства лучше заранее подготовить необходимый инструментарий в виде:

электродрели
электролобзика
отвертки
ножа
линейки, угольника, карандаша
листа картона

Для выреза места под печку предстоит сделать шаблон на картоне, перенести туда данные параметров — ширины и длины корпуса плиты. Их можно самостоятельно измерить или взять из паспорта изделия.

На столешнице тумбы, где предстоит стоять печке, вырезают по линиям шаблона нужную конфигурацию отверстия. Иногда в кухонные гарнитуры входят специальные напольные шкафы, в которые можно вставить стандартную духовку и плиту.

Следующим моментом служит создание своеобразной ниши, куда будет установлена панель

По размеченному прямоугольнику, начиная с углов осторожно, чтобы не образовались не нужные сколы, делают сверлом отверстия, заканчивают работу выпиливанием с мелкими зубьями лобзиком

В результате получится окно, туда опускают панель варки, места соединения предстоит обработать специальными веществами. Можно выбрать герметик или уплотнитель нужно, чтобы он был на силиконе. Для удобной посадки техники в созданное для него место, его можно корректировать — расширять или сужать инструментом. В комплекте должны находиться зажимы для более надежного закрепления панели со столешницей. В заключение предстоит убрать излишки материала обработки.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно

Будьте внимательны

Это важно. Будьте внимательны

Проводка

В домах старой застройки (советский период), если проводка не менялась, то она алюминиевая, с сечением жил 1.5 мм², без заземляющего провода. По некоторым таблицам соотношений считается, что этого достаточно для 4.4–5 кВт, но на практике для таких мощных приборов как духовка этого хватит для 3.5 кВт и не больше. Придется либо менять линию, либо подбирать устройство меньшей производительности (до 3.5 кВт и 16 А), иначе возникает риск перегрева проводов, возгорания.

Часто правила нарушаются и, например, на алюминиевую линию 1.5 мм² «вешают» устройства и на 5 кВт, и они работают года без негативных последствий, но это риск и гарантии от перегрева жил нет. Перед тем как установить встраиваемый духовой электрошкаф, желательно изучить несколько вариантов таблиц соотношений мощности и сечения проводки. Подбирают среднее значение (в большинстве случаев этого достаточно) или с запасом.

Подключить духовой шкаф к электросети надо с учетом правил по проводке:

мощность потребителей суммируется, поэтому желательно выделить отдельную линию с одной розеткой на электродуховку. Впрочем, если сечение жил позволяет, то допускается и больше потребителей, но надо учитывать, что при перегрузке, КЗ, пробое, обесточатся все приборы. А также дифференциальные значения тока для отключения разные для отдельных устройств, поэтому возможна некорректная работа защиты;
автоматика защитного отключения — УЗО, дифавтомат — крайне желательная. Но если нет заземления (проводка двухжильная), то она обязательная. Без защиты при пробое, нарушении изоляции пользователь рискует получить удар током с фатальными последствиями, а при скачке напряжения повышен риск выхода прибора из строя;
надо подбирать не только сечение жил, но и параметры розеток под величину тока, иначе они будут нагреваться, возникнет риск их возгорания.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Это интересно: Посудомоечная машина плохо моет посуду на верхней полке — разбираемся развернуто

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

номинальное напряжение;
материал, что служит основой для проводных жил;
кабельное сечение;
удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Какой кабель нужен для подключения электрической плиты: его сечение, потребляемая мощность
