Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

Провод необходимо взять вертикально;
Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
Затем пройдитесь, подрезая, по кругу кабеля

При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки

Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется
Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
F коннектор помещается на конец кабеля.
После посадки коннектора диэлектрик должен находиться не его дне
Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
Все, коаксиальный кабель готов к работе.

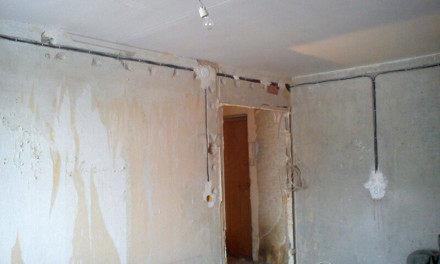

Как правильно составить схему проводки в доме

https://youtube.com/watch?v=Cy4CCc-MmZI

https://youtube.com/watch?v=NVjFqy1BxbU

https://youtube.com/watch?v=0ZIrnWXGPU4

09.09.2015

11.04.2020

Автоматический стриппер

Все вышеперечисленные методы ручные. Они требуют больше времени и внимания, не говоря уже об опыте, когда речь идет о многожильных проводах с маленьким сечением. Если вы работаете в этой сфере, и вам регулярно необходимо зачищать провода от изоляции, то лучше всего частично автоматизировать этот процесс. Для этого были специально разработаны клещи или еще их называют – стриппер.

Устройство стриппера

При помощи стриппера изоляция удаляется в одно нажатие ладони. Рассмотрим, как зачищать провода, используя стриппер модели WS-04.

Технические характеристики стриппера WS-04:

Можно снимать изоляцию и перекусывать провода Ø0,5–2,7 мм с сечением от 0,2 до 6,0 мм2 без предварительной настройки.
При настройке микроскопического винта снимать изоляцию можно с тонкого провода размером от 0,25 до 0,5 мм.
Стриппер позволяет опрессовывать на проводах коннекторы без изоляции, изолированные или автомобильные провода под двойной зажим 0,8-2,7 мм.

Снятие изоляции

По своему виду стриппер напоминает клещи, на конце которых имеется рычаг кулачки. Верхние кулачки подвижны, а нижние установлены стационарно. Для зажима провода служит левая пара, а правая для снятия и подрезки изоляции. При первом сведении ручек, левый кулачок зажимает провод, а правый врезается своей острой кромкой в изоляцию. При постоянном сведении рычагов изоляция постепенно снимается с провода. Процесс зачистки провода стриппером занимает несколько секунд.

С многожильного кабеля

Процесс последовательной работы стриппером модели WS-04 с одножильным, многожильным и двухжильным проводом:

Провод заводится между режущими ножами, которые располагаются на внутренней стороне ручки. Затем их следует свести. В результате получается срез конца провода без деформации. Для сравнения отреза кусачками конец всегда сплющивается и слегка заостряется.
На следующем этапе один конец провода заводится между подвижной и неподвижной губкой. После сжатия ручек изоляция снимается. При такой работе на проводнике не наблюдается никаких надсечек.
Чтобы отрегулировать точную длину снимаемой изоляции можно воспользоваться синим подвижным ограничителем.
На двухжильном проводе изоляция снимается стриппером двумя заходами.
С первого захода снимается хлорвиниловая трубка.
На втором этапе одновременно снимается изоляция с двух проводов.

Кроме всего прочего, стриппер можно использовать и для снятия изоляции телефонного кабеля перед запрессовкой с коннектор RJ-11. Если используется винтовое соединение, то всего лишь одним движением снимается изоляция с проводов.

Также стриппер можно использовать для снятия экранированных проводов. Прежде всего, следует заметить, что это достаточно сложная задача, особенно она усложняется, если проводник тонкий. Итак, первым делом снимается изоляция с экранирующей оплетки. Чтобы оголить центральный провод расплетается оплетка при помощи иголки или шипа. Остается сделать одно движение стриппером и провод освобожден от изоляции. Очищать экранированный провод вручную трудоемкая работа, особенно если у вас под руками только нож. Ножом очень легко повредить провод!

Итак, как видно стриппер довольно-таки универсальный инструмент, который очищает разные провода от изоляции.

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

использование ножа;
применение бокорезов:
воздействие высокой температурой;
с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Конструкция

Конструктивно съемник имеет 4 вида лезвий для разных работ:

ножи с автоматической регулировкой кольцевого надреза

клык-нож для продольного разреза

лезвия для снятия изоляции с самих жил провода. Рассчитаны на сечение от 0,2мм2 до 4мм2

внешний выдвижной вспомогательный нож для дополнительных работ, если первые три ножа не могут быть использованы. Он может быть зафиксирован в трех разных положениях.

Бывает полезен при разделке кабеля с веревкой или нитями внутри. А еще им можно перерезать пластиковые хомуты крепления или просто точить карандаши.

Самое главное преимущество и отличие Jokari N15 от других аналогов — это отверстие в верхней части корпуса для пропуска через него длинных кусков кабеля. (У книпекса в более поздних моделях также появился подобный нож с отверстием в корпусе. Ознакомиться можно здесь.)

И эта длина не будет ограничена размерами самого съемника. Такой съем изоляции бывает просто необходим в больших распредшкафах, когда автоматы стоят сверху, а шинка заземления в самом низу. Вот и приходится разово зачищать внешнюю оболочку на 0,5м и более.

Просто пропускаете кабель через отверстие и с небольшим усилием вытягиваете стриппер на себя, разрезая изоляцию на необходимую длину. Такой способ идеально подходит для кабеля NYM.

Кроме NUM можно резать и другие круглые марки кабеля — ВВГнг, многопарные UTP.

Изоляция с провода ПВС снимается плохо и то, если сечение от 4мм2 и выше.

А вот с кабелем с резиновой изоляцией КГ работать вообще не получится, хотя он и круглой формы.

Для удобной переноски ножа на боковой поверхности имеется прищепка. Ее можно удобно пристегнуть на пояс или карман и освободив таким образом руки без проблем работать на высоте, стремянке или лестнице под потолком.

Для того, чтобы инструмент не был постоянно в открытом состоянии имеется защелка. При этом две половинки закрываются очень плотно. Жилу в таком положении просунуть между ножами не получится, придется его каждый раз приоткрывать.

Например у Knipex аналогичного исполнения, можно снять изоляцию именно с самой жилы, даже когда обе половинки защелкнуты.

jokari и knipex в закрытом состоянии

Все ножи у стриппера Jokari 15 золотистого цвета, так как покрыты они титановым напылением. Это обеспечивает большую износостойкость и долговечность инструмента.

Однако помните, что все это напыление не спасает, когда нож попадает на медь. А если вы при этом еще и прижмете поглубже или начнете тянуть поперек, то вмятины и дефекты в этом случае гарантированы. Особенно если это моножила.

Как очистить кабель от изоляции: несколько эффективных способов

Для удаления изоляционного покрытия применяется несколько методов:

ручная зачистка;
обжиг;
применение специального оборудования.

Ручная зачистка предполагает использование ножа (подойдет обычный канцелярский или строительный нож) или молотка. Принцип работы достаточно прост: необходимо аккуратно разрезать изоляцию вдоль жилы, отвести ее в сторону и обрезать. Данный способ, позволяющий очистить провод, достаточно трудоемкий процесс и требует наличия навыков и опыта. А его применение рационально, если объем партии металлолома небольшой. В обратном случае оптимальной альтернативой станет оплавление.

Обжиг — достаточно эффективный метод быстро очистить медный или алюминиевый провод от изоляции. Однако при работе следует строго придерживаться техники безопасности. Оплавление необходимо проводить на улице или в хорошо вентилируемых помещениях, поскольку при нагревании обмотки выделяются токсины. Провод укладывают на горизонтальную поверхность и проводят паяльником вдоль изоляции. После оплавления она легко устраняется с помощью обычных плоскогубцев

Важно помнить, что данная техника, помимо плюсов в виде экономии времени, имеет и свои минусы, а именно негативное воздействие на экологию и здоровье человека. Кроме того, не рекомендуется обжигать тонкожильные провода, поскольку вместе с изоляцией выгорает и металл. Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер

Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией

Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер. Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией.

Автоматизировать и существенно ускорить процесс поможет стриппер. Чтобы очистить провод на цветмет, необходимо конец кабеля вставить в специальное отверстие, зажать ручки стриппера, чтобы перекусить обмотку, и потянуть проводник наружу, тем самым освободив от изоляции. Преимущества инструмента заключаются в простоте эксплуатации и возможности проводить очистку как толстожильных, так и тонкожильных проводов.

Для очистки крупных партий металлолома также применяют специальное оборудование, которые предоставляют в аренду сами пункты приема.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Применение ножа

Наиболее простым и распространенным средством очистки изоляции считается обычный канцелярский или даже кухонный нож. При выполнении среза необходимо максимально точно рассчитать угол наклона лезвия. Самой распространенной ошибкой считается обрезка изоляции по кругу. При этом лезвие ножа идет перпендикулярно жиле, что может привести к ее обрыву, появлению насечек или нарушения вторичной изоляции.

Единственно верным положением лезвия ножа считается направление вдоль жилы. Изначально удаляют оплетку. После чего приступают к обрезке самой изоляции. После выполнения среза, оставшийся слой отводят в сторону и аккуратно обрезают у основания.

Поэтому у многих электриков есть специальный нож. Он имеет слегка изогнутое, но прямое лезвие. Как и в любой работе с режущим инструментом, на нем должны отсутствовать заусеницы и зазубрины. При выборе складного инструмента, необходимо подобрать модель с фиксатором. В противном случае нож самопроизвольно сложится.

Использовании бокорезов

Бокорез – рабочий инструмент, полностью безопасный при использовании ив отличие от ножа

При работе с ними следует обратить внимание на направление режущей кромки и прилагаемой усилие.. Использовать этот инструмент можно двумя различными способами:

Использовать этот инструмент можно двумя различными способами:

Изоляция провода слегка подсекается с обеих сторон. После этого, легким движением, ее снимают с жилы. Такой вариант обработки может пригодиться только в случае работы с проводами, имеющими большое сечение.
Изоляция фиксируется на одном месте и прорезается лезвиями бокореза. После этого действия достаточно применить крутящие движения для снятия остатков.

Существенный недостаток бокорезов заключается в том, что при чрезмерном усилии провод можно повредить, а в большинстве случаев и вовсе обрезать.

Современные инструменты этого типа научились делать со специальными выемками. Они подходят по диаметру под разные провода. Зафиксировав в них изоляцию можно без проблем, даже при сильном нажиме, удалить слой без ощутимых проблем.

Термический способ

Существуют провода, которые имеют очень маленькое значение параметра сечения – менее 0,2 мм. Использовать нож, а тем более бокорезы в таком случае крайне не желательно. Ведь тонкую жилу очень легко оборвать в момент обрезки изоляции. Поэтому альтернативным вариантом становится удаление изоляции посредством применения термической обработки.

Чаще всего эта методика подразумевает использование:

Паяльника. Провод кладут на ровную поверхность и укладывают по него любой кусок поливинилхлоридного материала. Проводя разогретым жалом паяльника, под воздействием хлора изоляция растворится. Останется только остудить его и использовать для подключения.
Зажигалка или любой открытый источник огня. При некоторой сноровке и условии того, что изоляция горит, можно буквально выжечь ее с поверхности жилы. Для этого достаточно долгое время подержать ее в открытом источнике огня.

Альтернативный вариант подразумевает использования аспирина. Таблетку кладут на провод, который нужно избавить от изоляции и растворяют ее при помощи паяльника. Дополнительным преимуществом считается то, что металл получится еще и залуженным.

Допускается использование наждачной бумаги с мелким зерном.

Такие методы удаления изоляции позволяют сохранить целостность жилы, что весьма положительно сказывается на ее сроке эксплуатации.

Применение стриппера

Стриппер – это своеобразный инструмент, который по внешнему виду напоминает клещи. Он специально создан для проведения процедуры удаления изоляции с кабелей и проводов различного сечения. Все они делятся на три разные категории – ручные, реечные и рычажные. Отличительной чертой считается наличие в продаже полуавтоматических и автоматических моделей. С их помощью можно существенно ускорить процесс работы.

Помимо вышеописанных способов электрики часто используют современный инструмент, который выпускают и разрабатывают с завидной скоростью. К сожалению, большинство из них изготовлены заграницей, и купить их в нашей стране проблематично.

Термический способ

Существуют термические инструменты промышленного исполнения.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Устройство проводов и кабелей.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др. Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком. Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания. Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке. По типу сечения проводника провода делятся на два вида:

Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.
