Расчет ящика. выдвижные ящики на роликовых направляющих

Выбор шариковых направляющих

Чтобы правильно подобрать направляющие для мебели, необходимо учитывать:

• разновидности устройства;
• технические характеристики направляющих;
• фирму-производителя, от которой зависит качество мебельной фурнитуры.

Разновидности шариковых направляющих

Классифицировать направляющие шарикового типа можно по нескольким признакам:

степени открывания. Выпускаются системы частичного и полного выдвижения. При ограниченном движении сокращается угол обзора содержимого и приблизительно дальних 5 – 6 см ящика не видно. Система полного выдвижения позволяет обозревать все содержимое ящика;

Различия направляющих по степени открывания ящиков

• ремонтопригодности. Различают более дешевые неразъемные направляющие, которые в случае поломки можно будет только заменить, и разъемные конструкции, подлежащие ремонту, а в пределах одного производителя и взаимозаменяемости комплектующих деталей;
• способу установки. Различают стандартные направляющие, монтаж которых производится на боковые стенки ящика, и направляющие скрытого монтажа. При данном способе установка системы выдвижения производится снизу ящика, что позволяет скрыть все элементы и увеличить внутренне пространство шкафа, комода, тумбы и так далее.

Шариковые направляющие скрытого монтажа

• количества ступеней. Выделяют одноуровневые и многоуровневые направляющие. В зависимости от данного показателя определяется максимальная нагрузка на ящик;
• наличию дополнительных элементов. Направляющие могут комплектоваться доводчиками, позволяющими плавно закрывать ящик, что увеличивает срок службы мебели и/или системой Push-to-open – открывание ящика путем нажатия на переднюю часть фасада.

Принцип системы Push-to-open

Какие направляющие лучшие? Решать каждому пользователю самостоятельно, опираясь на вид мебели (шкаф, тумба, комод и так далее) и окружающее пространство.

Подбор технических параметров

После определения вида направляющей требуется правильно подобрать размеры. Допускается:

• уменьшение длины выдвижной системы относительно длины ящика на 10 – 15 мм, но не более 75% показателя (расчет по рекомендации производителя). Например, для ящика длиной 400 мм подойдут направляющие длинной 300 – 400 мм;
• ширина системы направляющих определяется в соответствии с требуемой нагрузкой.

  Чем больше предполагаемая нагрузка на ящик, тем большей ширины требуется выбирать направляющие.  При большой ширине ящика допускается установка двух направляющих параллельно друг другу, что также позволит увеличить показатель нагрузки.

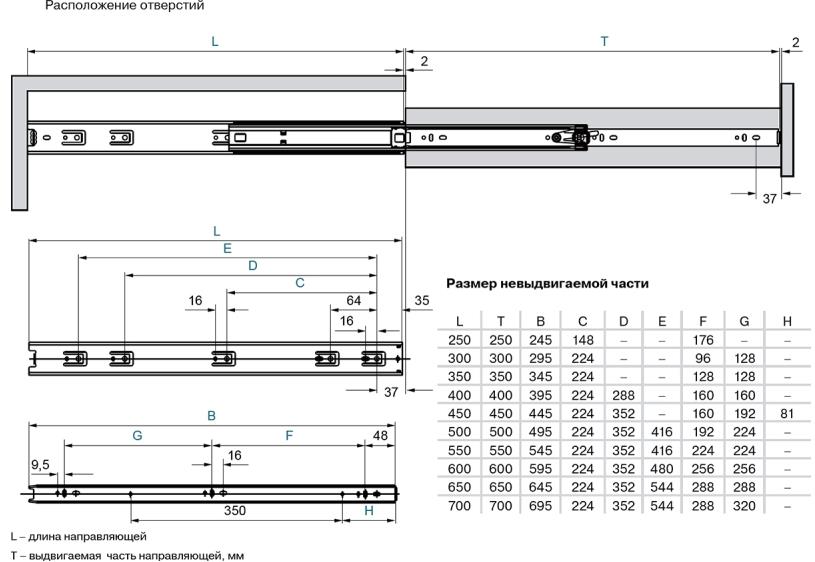

Основные размеры направляющих шарикового типа

Популярные производители и их особенности

Наиболее популярной компанией, занимающейся изготовлением различных видов выдвижных систем, в том числе и шариковых направляющих, является австрийская фирма Blum. Основными преимуществами производителя являются:

• использование высококачественных материалов;
• контроль изготовления на всех стадиях;
• проверка фурнитуры перед продажей;
• приложение схем для самостоятельной установки;
• длительный срок службы (гарантия производителя – 15 лет).

Среди недостатков можно отметить высокую стоимость направляющих и иных видов выдвижных систем.

Мебельная фурнитура австрийской компании Блюм

Чтобы сократить расходы на приобретение фурнитуры, можно обратить внимание на следующие компании:

• немецкую фирму Hettich. Качество выпускаемой фурнитуры не уступает общепризнанному лидеру, но стоимость значительно ниже;
• польскую компанию GTV, занимающейся изготовлением фурнитуры больших размеров;
• польскую фирму Fgv, основной специализацией которой является изготовлением различных видов направляющих и мебельных петель;
• российские компании Boyard и Firmax. Цена на фурнитуры отечественных производителей самая низкая, а качество – на высоком уровне.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели.

Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом

Они небольшие и продолговатые.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Мнение эксперта
Степанов Михаил Филиппович
Дизайнер частных и комерческих интерьеров. Опыт работы 5 лет.

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Шариковые направляющие для выдвижных ящиков: подбор деталей

Комплект интересующих нас комплектующих состоит из:

• левого телескопического полоза;
• правого телескопического полоза.

Каждый из упомянутых полозьев также делится на два составляющих сегмента.

Обратите внимание: не думайте, что шариковые направляющие можно установить только на мебель, произведенную промышленным путем. Нет, на самом деле их можно поставить и на мебель, созданную своими руками, только предварительно нужно будет выяснить ее параметры и согласно им уже закупить подходящие детали

Дело в том, что направляющие отличаются друг от друга множеством различных параметров, среди которых особенную важность имеет толщина. Каждый параметр комплектующих должен подбираться при тщательном измерении собираемого предмета мебели

Каждый параметр комплектующих должен подбираться при тщательном измерении собираемого предмета мебели

Глубина ящика, на который будет осуществляться монтаж, должна равняться длине выбираемой нами детали, при этом, правда, нужно принять во внимание, что между задней стенкой оснащаемого предмета мебели и задней стенкой ящика, на который ставятся направляющие, необходимо оставлять минимальный зазор, равный 1 сантиметру. Также при подборе направляющих необходимо учитывать толщину:

Также при подборе направляющих необходимо учитывать толщину:

• самого выдвижного механизма;
• внешних стенок нашего ящика.

Кроме того, не забывайте также и о добавлении технологического зазора, компенсирующего допущенные вами при измерении неточности. Использование данного зазора впоследствии обеспечит ящикам полностью свободное движение. Чаще всего величина данного технологического параметра составляет примерно миллиметр.

Регулировка ящиков при помощи данного типа направляющих осуществляется по двум плоскостям

Ширина ящика рассчитывается посредством вычитания следующих удвоенных величин:

• толщины внешней части стенок;
• толщины самого механизма;
• величины оставляемого зазора.

Такой же параметр, как длина ящика, будет ограничиваться свободным пространством, имеющимся в нашем распоряжении. Тем не менее, ее подсчитать намного проще, ведь для этого всего-то и нужно, что уменьшить свободное пространство на показатель величины очередного зазора.

Чтобы провести нужные нам измерения, предварительно придется установить ящик в коробе шкафа по всем правилам, и тогда получится его отрегулировать, правильно сделать разметку, и, впоследствии качественно навесить направляющие.

Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки? Читайте специальную статью.

Основные ошибки при установке

Не ошибается тот, кто ничего не делает, но, что ошибки можно и нужно избегать. А учиться будем на чужих ошибках. Сборка конструкции – финальная часть, для которой важны владение инструментами и внимательность. Основные неточности допускаются на стадии расчетов и нанесения разметки. К наиболее распространенным относятся:

• не учитывается глубина вхождения направляющей внутри ниши;
• не остается зазора между фасадами ящиков или между фасадом и верхней частью конструкции;
• неправильный расчет размеров короба;
• неточный замер расстояния от нижней кромки фасада до днища ящика.

Необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. Во время монтажа, главное, установить левую и правую части направляющих на одинаковой высоте, чтобы избежать перекоса. Рейки для скрытого монтажа требуют очень точной подгонки.

К выбору подвижной фурнитуры следует подходить с учетом конструктивных особенностей мебели и личных пожеланий. Если хотите, чтобы механизм проработал подольше, откажитесь от самых дешевых предложений. По характеристике цена-качество, приемлемым вариантом являются шариковые, выдвижные механизмы.

Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции с толщиной не меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Как снять выдвижной ящик с направляющих: короткая инструкция

Мебель современного дизайна нередко комплектуется полозьями телескопического типа. Это нехитрая конструкция, отличающаяся удобством и надежностью, но, как и любой механизм, способная выйти из строя. Если в ходе эксплуатации деталь пришла в негодность, ее требуется заменить. Тут у владельца и возникают вопросы касательно того, как снять выдвижной ящик с направляющих.

На первый взгляд это кажется непонятным, но если следовать простой инструкции, предложенной ниже, то все станет предельно ясно. Сам процесс займет не больше чем 1–2 минуты. Так в чем же заключается порядок действий?

Очередность демонтажа

Перед тем как снять выдвижной ящик с направляющих, обратите внимание, что каждый из них оснащен двумя указанными конструктивными элементами. Действовать необходимо в такой последовательности:

1. Максимально выдвиньте ящик.
2. В окошке будут виднеться пластиковые крепления. Специальный «усик» опустите вниз, а затем потяните на себя так, чтобы он вышел наружу.

Перед тем как снять выдвижной ящик с направляющих обратите внимание на то, что варианты расположения усиков бывают разными в зависимости от конструкции: симметричными или зеркальными. В первом варианте легонько потяните и тот, и другой элемент вниз, во втором случае – один «усик» сдвигается вниз, другой – кверху. Определить, какая из методик подходит в вашем случае, можно только методом проб и ошибок

Определить, какая из методик подходит в вашем случае, можно только методом проб и ошибок

В первом варианте легонько потяните и тот, и другой элемент вниз, во втором случае – один «усик» сдвигается вниз, другой – кверху. Определить, какая из методик подходит в вашем случае, можно только методом проб и ошибок.

3. Опустив «усики», вытащите ящичек. Он без особых усилий выходит из направляющих.

Как установить ящик в прежнее положение

Как вернуть конструкцию обратно, догадаться нетрудно. Необходимо всего лишь повторить очередность описанных действий по демонтажу в обратном порядке. Вставьте ящик в полозья и протолкните по направляющим до характерного щелчка.

Как видите, разобраться с тем, как снять выдвижной ящик с телескопических направляющих, не так и проблематично. Простая инструкция всегда придет на помощь, если вы новичок в ремонтных делах и нуждаетесь в экспресс-консультации не выходя из дома.

Некоторые плюсы телескопических направляющих

Иногда в ходе эксплуатации с такими конструкциями возникают проблемы, но это всего лишь мелкие недочеты по сравнению с характерными достоинствами телескопических направляющих для выдвижных ящиков. В числе основных достоинств выдвижных систем:

1. Повышенная надежность ящиков такого типа по сравнению с роликовыми механическими системами.
2. Долгий срок эксплуатации конструкций.
3. Качество металлических деталей, изготовленных из сплавов, отличающихся прочностью. Это дает уверенность в том, что направляющие не «скрутятся» под весом ящика.
4. Легкое и быстрое выдвижение ящика полностью или на желаемую глубину, сочетающееся с надежной фиксацией устройства.
5. Такой вариант доступнее ввиду низкой стоимости по сравнению с аналогом – тандем-боксом.

Зная, как снять выдвижной ящик с направляющих и как без труда монтировать его обратно, у вас не возникнет проблем с эксплуатацией конструкций телескопического типа. Имея под рукой простую инструкцию, состоящую всего из нескольких шагов, вы сможете самостоятельно демонтировать ящик и так же просто вернуть его обратно.

fb.ru

Выдвижная фурнитура: виды элементов, технология монтажа, устранение неисправностей

Для изготовления мебели используется различная фурнитура, включающая в себя ручки, петли, мебельные ножки, крепежные болты и так далее. В последнее время широко применяется выдвижная фурнитура, способствующая более легкому открыванию ящиков и максимально оптимизирующая рабочее пространство.

Основные элементы выдвижной фурнитуры

Область применения выдвижных механизмов

Выдвижные конструкции используются для:

• комнатной мебели. Наиболее известны раздвижные двери для шкафов, выдвижные вешалки и ящики, полки для компьютерных столов;
• кухонной мебели. Гарнитуры, оснащенные выдвижными механизмами, являются самыми востребованными;
• дверей. Раздвижная фурнитура — направляющие для дверей – позволяет производить конструкции различной формы.

https://youtube.com/watch?v=LGNqwRtB97o

Конструкция

Система обеспечения плавного хода бывает двух видов — шариковая и роликовая.

Механизмы выдвижения ящиков бывают двух видов.

Обе системы имеют один принцип работы, однако немного разную конструкцию.

1. В случае с использованием шариков конструкция получается неразборной, что ограничивает универсальность и затрудняет ремонт. Механизм работает плавно.
2. Роликовый вариант надежнее, однако создает гораздо больше шума.

В обоих случая полозья крепятся на внутренние стенки стола, а направляющие элементы — на наружную часть ящика. Соединяющий элемент позволяет всему механизму двигаться, будь то шарик, или ролик.

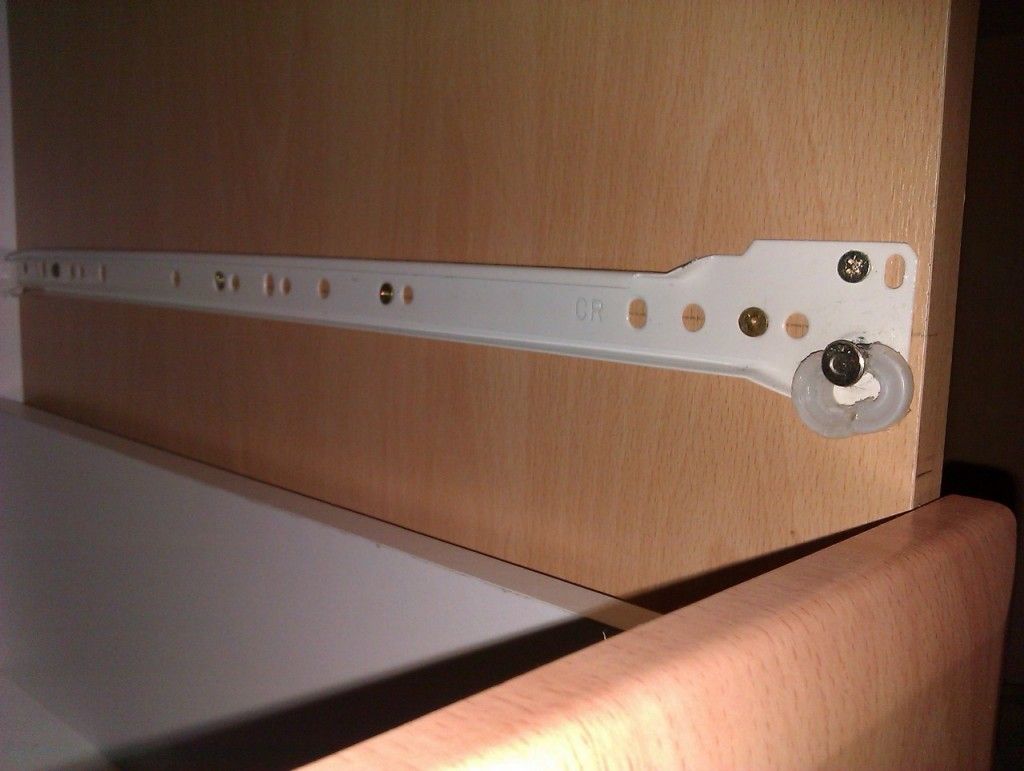

Полозья крепятся на внутренние стенки стола.Направляющие имеют ограничители для обеспечения безопасности.

Как разметить места для крепежа направляющих

Установить шариковые направляющие намного проще, чем может показаться сначала.

Телескопы (при зажатии черных «усиков» можно вытянуть половину) легко разобрать на 2 части, одну из них прикрепив на бок ящика, а вторую на внутреннюю стенку шкафа.

Основная цель — в точном определении мест для этих частей. Их надо пометить маркером. После чего каждую из половин необходимо прикрутить шурупами и вставить ящик в шкаф, соединив при этом две части в одно целое.

Как правильно рассчитать размеры

Для корректной работы конструкции (полного выдвижения туда-обратно) нужно тщательно разметить места крепежа составляющих. Проконтролировать размер. Между стенкой шкафа и боковиной ящика нужно оставлять промежутки, где и будут расположены направляющие. Чаще всего это 13 сантиметров с каждой из сторон.

Направляющие обычно бывают 25-90 сантиметров в длину с шагом 5 сантиметров. При этом нужно следить, чтобы они оказались короче ящика на 6-10 сантиметров. Вот почему конструкцию крепят посередине боковины ящика, оставляя немного места впереди и сзади.

Между задней стенкой ящика и мебели нужно оставить около сантиметра промежутка. Лучше всего выполнить расчет и разметку по ходу сборки мебели – это удобнее и занимает меньше времени.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Обзор популярных производителей метабоксов и тандембоксов

Данные выдвижные системы получили широкое распространение. Они обеспечивают удобство в эксплуатации ящиков, которые, благодаря тонким металлическим стенкам, отличаются хорошей вместимостью, оптимальной грузоподъемностью, небольшим весом, отсутствием эффекта шатания, длительным периодом эксплуатации, высокой устойчивостью к механическим воздействиям, привлекательным внешним видом.

Направляющие тандембокс Blum имеют достаточно сложную конструкцию

Качественную и надежную фурнитуру сегодня предлагает ряд производителей. Наибольшим спросом пользуются направляющие австрийской компании Blum. Изделия изготавливаются из высокопрочной стали, поэтому характеризуются надежностью, долговечностью и прочностью. Главным недостатком является высокая стоимость таких систем.

Широкий ассортимент метабоксов и тандемобоксов с разным размером шариковых направляющих для выдвижных ящиков предлагает немецкая компания Hettich. Здесь представлены модели со стандартными ящиками, изделия увеличенной высоты, дополненные продольными и поперечными релингами. Конструкции, благодаря наличию металлических и стеклянных вставок по бокам ящика, отличаются стильным дизайном. Некоторые модели комплектуются дополнительными элементами организации внутреннего пространства. Системы для мебели премиум-класса оснащены электроприводом, обеспечивающим автоматическое открывание ящика после легкого воздействия на фасад изделия.

Польский производитель Gamet выпускает качественную продукцию по приемлемой стоимости, которая не комплектуется дополнительными элементами в виде доводчиков, демпферов и электроприводов. Усиленные направляющие для выдвижных ящиков с увеличенной несущей способностью предлагает китайский производитель Linken System по достаточно низкой цене. Купить устройство можно всего за 800 руб. Качественную и надежную продукцию по доступной стоимости изготавливает турецкая компания Samet и польский производитель GTV.

Тандембоксы Hettich изготавливаются из высокопрочной стали, поэтому они надежны и долговечны

https://youtube.com/watch?v=5X0xSworLUo

https://youtube.com/watch?v=5TvBZxJesLw

https://youtube.com/watch?v=MexWHLxGgJM
