Подключение люстры к двойному выключателю: схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке. Нужно определить, какие именно линии соответствуют фазе, а какие — нулю

Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой

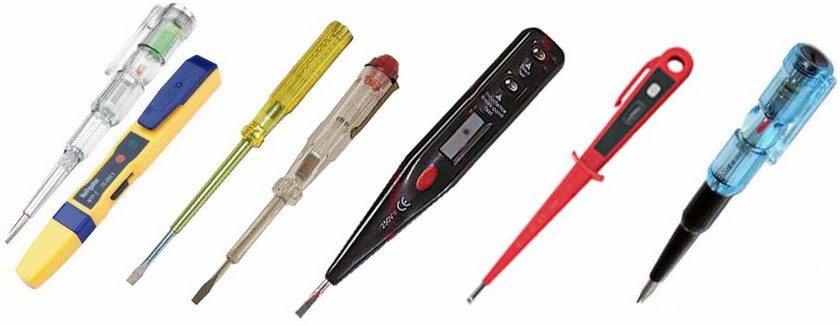

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Как подключить трехрожковую люстру к одноклавишному выключателю

При установке светильника с количеством лампочек отличным от одной, подготовительный этап полностью повторяет вышеописанные манипуляции до момента непосредственного соединения люстры к кабелю питания на котором установлен одноклавишный выключатель. Трехрожковая люстра или конструкция с большим количеством источников света имеют отельные выходы проводов для каждой лампы. Это позволяет, используя разные схемы соединения и многоклавишные выключатели комбинировать количество работающих ламп. Использование одноклавишного прерывателя исключает эту возможность.

Перед тем как подключить трехрожковую люстру, впрочем, как и светильник с большим количеством ламп необходимо соединить все провода в соответствии с цветом изоляции. При этом нужно использовать параллельную схему монтажа. Можно использовать и последовательное соединение, но в этом случае гореть они будут в неполную силу. В таком случае потребление электроэнергии будет соответствовать потреблению одной лампы. И второй момент – при выходе из строя одного источника света, нерабочим окажется все устройство.

В ситуации, когда многорожковая люстра вынужденно подключается к одноклавишному выключателю, регулировать освещение и расход электроэнергии можно отсоединив или выкрутив часть ламп.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Как подключить люстру вентилятор 3 провода

Сегодня существует огромный выбор светильников и люстр с разнообразными «наворотами». Проблема подключения их довольно актуальна, но не всегда всё ограничивается двумя проводками

Посему первое, на что нужно обратить внимание, приобретая подобный осветительный прибор, — это на наличие инструкции в коробке с люстрой

Типы люстр

Рассмотреть каждую схему подключения отдельно фактически невозможно, так как каждый отдельный производитель использует собственную схему — тут уж, как говорится, «каждый суслик в поле — агроном». Однако сами изделия можно условно разделить по принципу работы на следующие подгруппы:

с прямым включением элементов;
с раздельным включением;
с поддержкой нескольких режимов вращения лопастей, горения люстры;
с датчиками, позволяющими прибору реагировать на движение;
с отдельным блоком управления, который позволяет производить тонкую настройку;
комбинированные варианты.

Наиболее простая модель — представители первой вышеуказанной группы, так как их подключение фактически ничем не отличается от обычного осветительного прибора, за исключением того, что придётся также учитывать питание, идущее к вентилятору. Управление осуществляется при помощи выключателя с одной клавишей, то есть фактически такой прибор имеет только два режима — «включить» и «выключить».

От чего зависит сложность подключения

Стоит заметить, что чем больше функций подразумевает подобная люстра, тем сложнее, скорее всего, будет подключение. Возможно, потребуется замена уже смонтированного одноклавишного выключателя на двухклавишный, а то и вовсе придётся либо менять проводку, либо возвращать изделие в магазин.

Словом, в зависимости от выбранного изделия, меняется и схема его подключения. В данном случае действует железное правило — чётко представляйте себе, что и к чему вы сейчас подсоединяете.

И ещё — все монтажные работы следует осуществлять при снятом электропитании, не надеясь на «авось».

Простейшая схема

При правильном подключении через одноклавишный выключатель сразу включается люстра и вентилятор. Производится оно как и в случае с обыкновенной люстрой безо всяких «наворотов» и изысков, особо описывать здесь и нечего. Главное — не перепутать «ноль» с «фазой» при подсоединении самого выключателя.

https://youtube.com/watch?v=lfdtnSWFJe8

Простейшее подключение люстры с вентилятором

В данном случае понадобится отдельно заводить питание на саму люстру и на вентилятор, от разных клавиш выключателя, и их должно быть как минимум две. Если светильников несколько на один выключатель с кучей клавиш, то возможны и более сложные варианты решений — включение всех люстр сразу либо по отдельности, вместе с вентиляторами или так же отдельно.

Многоклавишный выключатель для сложных вариантов подключения

Типы заземлений

При подключении люстры важную роль играет тип заземления в жилище. Чтобы его определить, иногда достаточно вспомнить, насколько давно строился дом и когда менялась проводка в нём. К примеру, в старых домах, где не меняли проводку на современный лад, тип заземления, как правило, TN-C.

Чтобы было понятнее, о чём речь — это заземление подразумевает проведение в квартиру два провода — «нуля» и «фазы»

При этом, обратите внимание, проводники N, PE («рабочий ноль» и «земля») — совмещённые

Достаточно правильно подключить проводники на клеммной коробке, чтобы люстра нормально функционировала.

В новых домах присутствует другая схема заземления — TN-S, она несколько сложнее. Помимо уже двух имеющихся проводов «фазы» и «нуля», добавляется ещё провод заземления, который аналогично выведен в квартиру — так называемый «защитный ноль».

Такое решение — наиболее актуально в настоящее время. Это связано с тем, что появившийся проводник PE («защитная земля») позволяет заземлить все электрические приборы, которые присутствуют в квартире, при этом уравняв их потенциалы.

Само заземление может находиться прямо на питающей дом подстанции.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

Лучевой способ — каждый светильник имеет отдельную пару проводов.
Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

https://youtube.com/watch?v=y2AVmQAzz6M

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Правила соединения проводов

Соединить провода от люстры и выключателя нужно в клеммной коробке

). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

https://youtube.com/watch?v=qsEjr5afuaw

Заключение

Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.

https://youtube.com/watch?v=tphCdFxDDJY

Сейчас люстры с пультом управления очень популярны, в каждом частном доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате люстру располагают, как правило, в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный крюк. Вот представлены специально для Вашего внимания 2 наиболее распространенных метода установки люстры:

планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования Вам обязательно понадобится помощь.

Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах и устанавливаем оставшиеся детали.

Все варианты подключения люстр на 2, 5 или более лампочек к двойному выключателю
