Подключение греющего кабеля: инструкция монтажа своими руками по схеме

Содержание

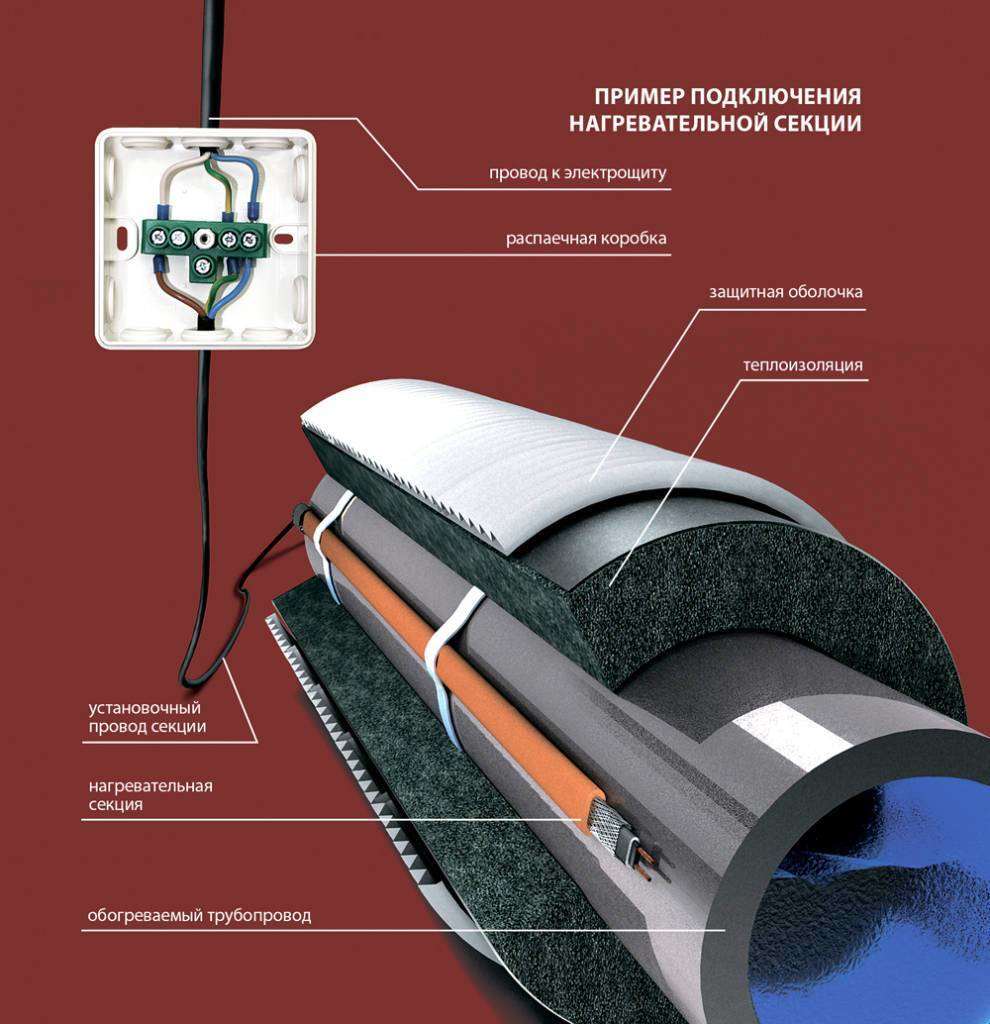

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Нюансы подключения кабеля внутри трубы

При обогреве водопроводных сетей часто выбирают внутренний монтаж. Для этих целей используют проводник, заключенный дополнительно в пищевую оболочку, не выделяющую токсины и вполне безопасную для человека.

Греющая система вводится внутрь трубы, чаще всего водопроводной. В месте ее ввода устанавливается тройник, для чего временно прекращается подача воды

Далее рассмотрим, как правильно соединить и подключить греющий кабель, предназначенный для обогрева трубопровода изнутри. Сам процесс на многих этапах практически идентичен рассмотренному выше.

Работы включают следующие шаги:

Выполнение изоляции свободного конца.
Крепление проводника и герметизация места ввода.
Монтаж внешней теплоизоляции и защитного кожуха.
Подключение к электросети.
Установка дополнительных устройств – термостатов (при необходимости) и автоматов.

Второй шаг отличается – поэтому рассмотрим его детальнее. Предстоит поместить подготовленный кабель внутрь трубы, используя комплект для ввода.

А вот шаг №4 желательно выполнить до того, как проводник будет помещен на свое постоянное место расположения. Для чего предстоит осуществить соединение питающего провода с греющим.

Для ввода кабеля потребуется проходной комплект, с которым идет подробная инструкция по его использованию. Надевать сальник несложно, главное это сделать перед концевой заделкой и прочно затянуть крепление, чтобы обеспечить герметичность

С правилами и особенностями прокладки греющего кабеля внутри трубы ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7
Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8
При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9
Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

Саморегулирующий греющий кабель подходящей длины;
Острый нож для снятия изоляции;
Термоусадочная пленка для изоляции проводников;
Резиновый сальник;
Тройник для установки саморегулирующего кабеля внутрь трубы;
Фен для усадки пленки;
Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Соединение греющего кабеля

Одно из технологических достижений последних лет – создание греющего кабеля. Он активно используется в различных сферах человеческой деятельности: промышленности, быту, агротехнике.

Выбор такого кабеля можно объяснить его уникальными характеристиками по сравнению устаревшими газовыми или водяными системами. Нагревательный кабель более надежный, характеризуется повышенной безопасностью и экономностью ресурсов.

Греющий кабель можно включать только в те моменты, когда требуется отопление. В остальное время он находится в выключенном состоянии. Многие задаются вопросом, можно ли соединять такие кабели. Да, можно, но при этом следует соблюдать определенные правила.

Конструктивные отличия саморегулирующихся систем

Самреги (сокращенно) не нужно путать с резистивными аналогами – первыми модификациями греющих кабелей.

Если кратко, то недостатки резистивного вида, вследствие которых его применяют все реже, следующие:

определенная длина, невозможность наращения или укорачивания;
постоянное сопротивление по всей длине, что делает невозможной регулировку температуры на отдельных участках;
подключение с обоих концов, вызывающее сложности при монтаже;
риск перегрева в местах пересечения;
отсутствие ремонта как такового, менять приходится всю систему целиком.

Положительная черта резистивного вида – невысокая стоимость, поэтому его применяют там, где нуждаются в обогреве небольшие защищенные участки.

Схема резистивного одножильного кабеля содержит четыре основных элемента: медную жилу, которая сочетает функции нагревания и передачи тепла, внутреннюю и внешнюю защиту, армирующую оплетку

В конструкции саморегулирующего греющего кабеля есть принципиальные отличия:

Две жилы из меди с высокой степенью сопротивления. Чем больше сопротивление – тем выше возможности регулировки температуры.
Полупроводниковая матрица. Это значимый элемент кабеля, который и делает его саморегулирующимся. Матрица чутко реагирует на окружающую температуру. Как только температура падает, поднимается сопротивление материала, и он начинает выделять больше тепла.
Внутренняя изоляция. Качественный материал отличается равномерной структурой и максимальной теплопроводностью.
Экранирующая оплетка. Чаще всего она представляет собой медную сетку или экран из алюминия. Для защиты кабеля питание обязательно подключается посредством УЗО.
Наружная изоляция. Ее функция – защита всех элементов кабеля. От характеристик внешней изоляции зависит срок службы изделия.

Способность самрега изменять собственное сопротивление (следовательно, и мощность) от колебаний температуры освобождает от покупки дополнительного оборудования – различного рода термостатов с датчиками.

Схема самрега. Главный отличительный элемент – полупроводниковая матрица, расположенная между двумя медным жилами. Именно она регулирует уровень теплоотделения

Кабель можно нарезать, а длину готового изделия при необходимости укорачивать или наращивать.

Если две ветки кабеля случайно пересекутся, перегрева или выхода из строя системы не произойдет. В любой момент можно отрезать или заменить какой-то фрагмент без ущерба для всей обогревательной конструкции

Но главное преимущество самрега – в его «избирательности». Матрица самостоятельно определяет холодные участки и доводит их температуру до оптимального значения.

На достаточно обогретых участках она просто поддерживает нужные параметры (обычно + 3-5 ºС). Это очень удобно, когда необходимо защитить от промерзания кабель, на всем протяжении имеющий различные условия обогрева (например, проходит и через отапливаемое помещение, и через холодный грунт).

По окончании холодного сезона отпадает необходимость обогрева труб, грунта или кровли, поэтому кабель отключают от электропитания. Когда существует вероятность сильных ночных заморозков, можно воспользоваться термостатом, автоматически подключающим систему.

Подключение греющего кабеля к сети и управление температурой

На рынке чаще всего можно встретить модификации кабельных нагревателей в комплекте терморегуляторами, при этом длина кабеля, который подключен к нагревательным элементам через специальные герметичные муфты, не превышает 3 – 5 метров.

При обогреве трубопроводов терморегулятор устанавливают в удобном защищенном от вредных факторов окружающей среды месте как можно дальше (жилой дом), при этом возникает необходимость в герметичном соединении короткого кабеля с длинным проводом, идущим от дома. Для этого используют бытовой фен, специальные муфты и зажимы, монтажные работы проводят следующим образом:

Обрезают проводники соединяемых кабелей на разном расстоянии (лесенкой) и освобождает от изоляции на длину 10 мм.
Одевают на каждый проводник термоусадочные муфты, сверху на кабеле размещают общую муфту большого диаметра.
Вставляют концы проводов в гильзы и зажимают с одной стороны плоскогубцами, после ввода вторых концов гильзу обжимают и с другой стороны.
Натягивают на провода внутренние муфты малого диаметра и обогревают их феном, после сжатия одевает на место соединения наружную муфту и также греют ее феном.
В саморегулирующихся кабелях необходимо герметизировать два конечных провода, для этого их обрезают лесенкой, одевают наверх специальную термоусадочную муфту с закрытым торцевым концом и нагревают ее феном.

Для управления температурой нагрева используется термостатический регулятор, который размещают в удобном месте недалеко от электрического щитка, для повышения безопасности в его цепь устанавливают автоматические отключающие устройства УЗО, размыкающие цепь при возникновении в линии короткого замыкания.

Рис. 19 Терморегуляторы, к которым подсоединен нагревательный кабель

Терморегуляторы и датчики для греющего кабеля

Терморегуляторы позволяют в несколько раз сократить расходы на электроэнергию при использовании кабельных подогревателей, с их помощью можно настроить пределы температур включения и отключения в зависимости от сфер применения.

Выпускаемые терморегуляторы в зависимости от их назначения делят на несколько групп:

для теплых полов,
борьбы с обледенением на крышах,
для обогрева водопровода и канализации,
поддержания тепла в трубопроводах с горячей водой.

Основное отличие всех видов терморегуляторов – температурные пороги срабатывания, при использовании в скважинах температуру включения устанавливают в пределах +2 – +3 градуса, отключения – +10 С, для экономии электроэнергии пороговые значения можно понижать. В наружные системы для борьбы с обледенением крыш устанавливают термодатчики с порогами срабатывания от -15 до +5 С.

Выпускаемые промышленностью термические датчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые виды. Принцип работы первых основан на изменении электрического сопротивления резистора в зависимости от температуры, в полупроводниковых устройствах при изменении температурного режима меняются характеристики p-n-перехода.

В обоих случаях проходящий через резистор или полупроводник электрический ток меняет свое значение от температуры, а электрический сигнал от датчика управляет работой электронной схемы, подающей питание на нагревательный кабель.

Рис. 20 Способы теплоизоляции

https://youtube.com/watch?v=_6VGVHySQXI

Теплоизоляция греющих кабелей

При укладке снаружи обязательно используют тепловую изоляцию – она предотвращает уход тепла от кабеля в окружающую среду, повышая тем самым эффективность обогрева. При погружении в землю используют жесткие виды водостойких изоляционных скорлуп из пенопласта, пеноплекса или пенополиуретана.

При наружной прокладке трубопроводов на их изоляцию не оказывается давление землей, можно смонтировать канализационный вход в дом с подогревом, используя мягкие материалы – вспененный полиэтилен, все виды минеральных ват, стекловату. Также следует учитывать, что толщина защитной оболочки утеплителя при наружной прокладке должна быть больше подземного варианта.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку. А это обязательно рано или поздно приведет к выходу из строя обогрева.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

соединительные гильзы;
плоскогубцы;
рулетка;
кримпер;
строительный фен;
монтажные нож и скотч;
кусачки;
термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

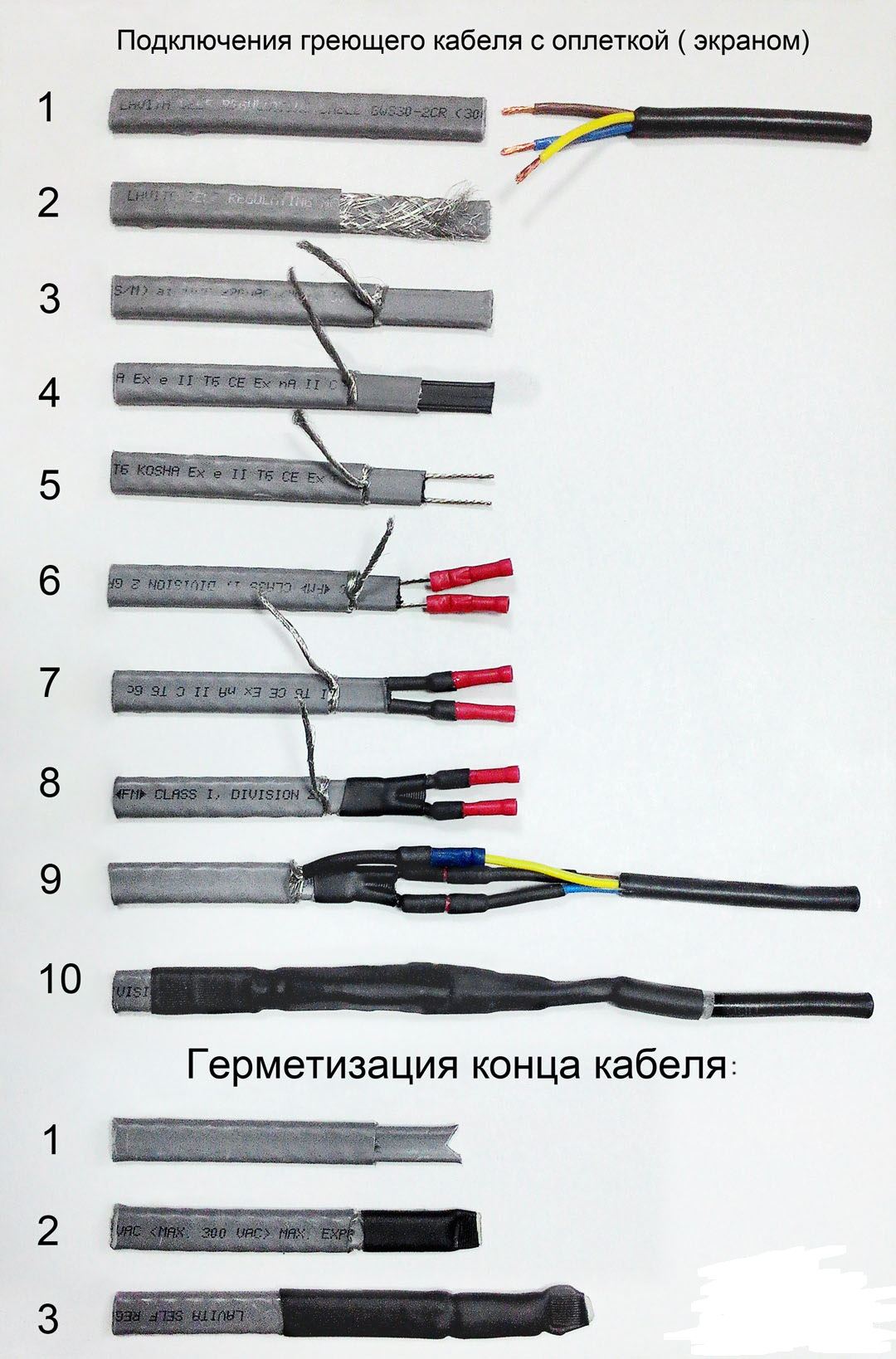

Как правильно соединить нагревающий кабель с холодным концом?

Чтобы данное соединение получилось надежным и безопасным, необходимо использовать специальные защитные муфты. Процесс работы заключается в следующем:

Снимите внешний изоляционный слой любым методом, который вам нравится

При этом важно не повредить саму оплетку.
Оплетку потребуется скрутить. Это необходимо для того, чтобы заземлить нагревательный элемент и предотвратить искрение или короткое замыкание.
Теперь полностью снимите внутренний изоляционный слой кабеля

Перед вами появится голый неизолированный провод.
Теперь нагрейте провод при помощи фена. Вы должны получить доступ к прожилкам, которые проводят электрический ток.
На кончики прожилок наденьте специальные гильзы для соединения и закрепите их при помощи обжима.
Теперь на прожилки надеваются трубки для защиты системы от перегревания.
Подогрейте трубки феном, чтобы они приварились. Ожидайте, пока провод остынет.
Возьмите заранее подготовленную муфту для соединения. Наденьте ее на холодный конец или обработанный нагревательный кабель.
Провод для заземления сделайте немного больше, чем другие. В конце работы его можно будет обрезать.
Наденьте элементы для защиты от перегревания на заизолированные области кабеля.
Соедините прожилки нагревательного кабеля и заизолированные холодные концы специальными зажимами.
Нагрейте термоусадки.
Обрежьте заземляющий провод до требуемой длины и соедините его с кабелем.
Обрежьте оплетку, а на заземлитель наденьте термоусадку.
Соедините греющий и заземляющий кабеля.
Приварите трубку при помощи фена.
Нагрейте муфту и поместите таким образом, чтобы она перекрывала греющий кабель с холодным концом.

Действуя по описанным выше алгоритмам, вы сможете самостоятельно соединить греющий кабель. Если что-то не получается, рекомендуется обратиться к специалистам.

Как правильно соединить две разные части саморегулирующегося греющего кабеля?

Нагревательные кабели разрешается соединять по определенным правилам. Соблюдая правильные условия, настраиваемая система будет работать исправно многие годы.

Чтобы соединить два разных провода, следуйте такому алгоритму:

Разрежьте верхний изоляционный слой кабеля. Снимите внутреннюю часть изоляции.
Полупроводниковую часть потребуется нагреть. Для этого вам понадобиться фен. После этого она станет мягкой. Оголите тонкие прожилки проводов.
Первые два шага повторите для другого кабеля.
Методом сжатия или пайкой соедините два разных провода.
Чтобы изолировать прожилки, используйте термоустойчивую пластиковую трубку.

https://youtube.com/watch?v=IFKxwSq7ctE

Пример 1. Обогрев труб

Закрепление проводника снаружи

Одна из сфер, в которой традиционно применяют греющие кабели — это обогрев канализационных и водопроводных труб. Установка таких изделий позволяет защитить содержимое трубы от замерзания даже в самые сильные морозы, так что ледяные пробки не образуются и риск порыва будет минимальным.

Пример использования нагревательных проводов для защиты открытых трубопроводов от обледенения и промерзания

Монтаж нагревательного кабеля может быть выполнен как снаружи трубы, так и внутри трубного просвета. Первый способ более простой и более распространенный, так что начну описание я именно с него:

Иллюстрация	Этап установки наружного обогрева
	Зачистка жил. Конец кабеля, который мы будем подключать к проводу питания, очищаем от изоляции и оплетки, обнажая токопроводящие жилы.
	Соединение. Используя скрутки или концевики, соединяем жилы провода для подключения к сети с жилами греющего кабеля, соблюдая полярность.
	Изоляция соединения. Все места соединения проводов изолируем с помощью термоусадочных трубок. После завершения монтажа общую муфту надвигаем на место стыка и прогреваем строительным феном, тщательно изолируя контакты и защищая их от влаги.
	Подготовка поверхности трубы. Металлические трубы очищаем от пыли и ржавчины. Пластиковые трубы желательно обернуть фольгой для лучшей теплопроводности.
	Установка кабеля. Наклеиваем кабель на фольгированную поверхность, фиксируя его сверху скотчем с алюминиевым покрытием.
	Фиксация стяжками. Для повышения надежности закрепляем кабель пластиковыми стяжками. Стараемся не повредить при этом изоляцию проводника.
	Теплоизоляционный кожух. Для повышения эффективности кабельного обогрева надеваем на трубу с установленным проводником теплоизоляционный кожух из пенопласта, пенополиуретана или аналогичного материала. Фиксируем утеплитель металлизированным скотчем.
	Установка на трубу большого диаметра. При теплоизоляции канализационных труб используется спиральная схема прокладки кабеля. Это позволяет максимально эффективно обогревать трубу по окружности и предотвращает образование ледяных пробок.
	Наклеивание отражающего слоя. Каждый виток проклеиваем фольгированным скотчем для более эффективной теплопередачи.
	Обогрев запорной арматуры. Чтобы при необходимости мы могли разобрать систему для замены крана, прочистки трубы и т.д., кабель напротив запорных элементов закрепляется в виде петли. Длина петли подбирается таким образом, чтобы мы могли обернуть ею трубу и зафиксировать проводник.

Более подробно ознакомиться с методикой закрепления греющих проводов на трубах вам поможет видео, приведенное в этой статье, а также фото- и видеоматериалы из других статей раздела.

Заведение греющего элемента внутрь трубы

Прокладка кабеля в трубе также возможна. Более того, в ряде случаев — например, когда есть риск хищения или когда нужно обогреть уже проложенный контур — это единственное разумное решение.

Устройство узла для внутреннего подключения проводника

Технология закладки нагревательных элементов в трубы диаметром от 20 мм и более показана в таблице.

Иллюстрация	Этап монтажа кабеля в просвет трубы
	Сборка проходки. Для установки кабеля внутрь трубы сначала монтируем так называемую «проходку» — комплект из фитингов, обеспечивающий герметичное заведение проводника в трубный просвет. Для герметизации проводника в проходке устанавливается сальник с шайбой, который фиксируется прижимной гайкой.
	Надевание герметизирующего узла. На греющий кабель с концевиком надеваем: прижимную гайку; шайбу; сальник; еще одну шайбу. Сложнее всего именно с сальником, потому что диаметр отверстия в нем меньше диаметра кабеля и тем более — меньше диаметра концевой защитной муфты. При надевании стараемся не повредить деталь, потому что это приведет к утрате герметичности.
	Пропуск через проходной фитинг. Нагревательный кабель заводим в проходку и протягиваем по всей длине, до тех пор, пока сальниковый узел не сместится к точке соединения греющего кабеля с кабелем питания.
	Заведение в трубу. Проходной фитинг устанавливается на входе в нужную трубу и фиксируется накидными гайками. После этого мы продвигаем кабель внутрь трубного просвета, пока он полностью не переместится туда, куда нужно.
	Фиксация сальника. Сальниковый узел закрепляем на проходке прижимной гайкой. Гайку нужно закрутить плотно, но при этом не перетянуть. Так сальник прижмется к кабелю, но не повредит изоляцию.

В результате узел, через который провод для обогрева заводится в трубопровод, должен выглядеть примерно так, как на этом фото

Выводы и полезное видео по теме

Подробный монтаж греющей кабельной системы внутрь трубопровода рассмотрен в следующем видео:

https://youtube.com/watch?v=EjHKVAyjEzo

Особенности различного типа кабелей от производителей и рекомендации будущему покупателю:

https://youtube.com/watch?v=exL7Hg9xMBk

Сведения о концевой изоляции и подробный инструктаж по сращиванию с питающим проводом в следующем ролике:

https://youtube.com/watch?v=3SdQpSgVt5Q

При выборе хороших материалов и соблюдении технологии монтажа, можно самостоятельно установить внутрь трубы и подключить греющий кабель

Важно при этом тщательно выполнять каждый шаг, надежно соединять жилы и обеспечить герметичность

А приведенные выше советы экспертов и видеоинструкции помогут детально разобраться в процессе монтажа домашним умельцам, не имеющим опыта выполнения подобных работ. Если же вы сомневаетесь в собственных силах, то проще обратиться к опытному мастеру, которого хвалят и рекомендуют знакомые и прочие благодарные клиенты.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Расскажите о том, как сами устанавливали греющий кабель или ваши знакомые оснащали их трубопровод. Не исключено, что ваша информация будет полезна посетителям сайта.

Подключение греющего кабеля: инструкция и схема по монтажу саморегулирующейся системы обогрева
