Что такое коллекторная обмотка тдкс. проверка импульсных трансформаторов и тдкс. очень удобный и простой пробник для проверки тдкс и строчных катушек ос в телевизорах

Проверка с помощью мультиметра дома

В современной технике трансформаторы применяют довольно часто. Эти приборы используются, чтобы увеличивать или уменьшать параметры переменного электрического тока. Трансформатор состоит из входной и нескольких (или хотя бы одной) выходных обмоток на магнитном сердечнике. Это его основные компоненты.

Случается, что прибор выходит из строя и возникает необходимость в его ремонте или замене. Установить, исправен ли трансформатор, можно при помощи домашнего мультиметра собственными силами. Итак, как проверить трансформатор мультиметром в домашних условиях, рассмотрим ниже.

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока.

Если приходится работать с постоянным, вначале его надо преобразовывать. На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Разновидности

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника.

При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток. Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Порядок проверки трансформатора мультиметром.

Работа импульсного блока питания

Первичная цепь импульсного блока питания

Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.

На входе блока расположен предохранитель.

Затем стоит фильтр CLC. Катушка, кстати, используется для подавления синфазных помех. Вслед за фильтром располагается выпрямитель на основе диодного моста и электролитического конденсатора. Для защиты от коротких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливают варистор. Сопротивление варистора резко падает при повышенном напряжении. Поэтому весь избыточный ток идет через него в предохранитель, который сгорает, выключая входную цепь.

Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если выйдет из строя диодный мост. Диод не даст пройти отрицательному напряжению в основную схему. Потому, что откроется и сгорит предохранитель.

За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения. А также для первоначальной зарядки конденсатора C1.

Активные элементы первичной цепи следующие. Коммутационный транзистор Q1 и с ШИМ (широтно импульсный модулятор) контроллер. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное. Оно преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.

И еще – для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.

Работа вторичной цепи импульсного блока питания

Во выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр. Он состоит из электролитических конденсаторов и дросселя.

Для стабилизации выходного напряжения используется оптическая обратная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных элементов обратной связи используется оптопара OC1 и интегральный стабилизатор TL431. Если выходное напряжение после выпрямления превышает напряжение стабилизатора TL431 включается фотодиод. Он включает фототранзистор, управляющий драйвером ШИМ

Регулятор TL431 снижает скважность импульсов или вообще останавливается. Пока напряжение не снизится до порогового

Применение специального тестера

Для более сложных проверок нужно пользоваться специальным тестером микросхем, который можно приобрести или сделать своими руками. При прозвонке отдельных узлов микросхемы на экран дисплея будут выводиться данные, анализируя которые можно прийти к выводу об исправности или неисправности элемента.

Стоит не забывать, что для полноценной проверки микросхемы нужно полностью смоделировать ее нормальный режим работы, то есть обеспечить подачу напряжения нужного уровня. Для этого проверку стоит проводить на специальной проверочной плате.

Зачастую, осуществить проверку микросхемы, не выпаивая элементы, оказывается невозможным, и каждый из них должен прозваниваться отдельно. О том, как прозвонить отдельные элементы микросхемы после выпаивания будет рассказано далее.

Другие Существует

поломки множество причин, почему не работает Опытные. ТДКС радиолюбители помогут изучить распространенные Читайте.

Если в приборе пробит необходимо, транзистор его достать и замерять коллекторное без напряжение него. При определении слишком показателя высокого, его регулируют до требуемого значения. невозможности При совершения подобной процедуры, нужно блоке в поменять питания стабилитрон. Обязательно нужно новый установить конденсатор.

Рекомендуется проверить пайку на разъемах всех. При необходимости ее усиливают. Если проблема такая определялась на конденсаторах, их выпаивают. Осмотр выявить может почернение. Потребуется приобрести новую Если. деталь прямоугольные конденсаторы раздуты, их также заменить следует. Если видно остатки канифоли, их убрать следует при помощи спирта и щетки.

постоянном При пробивании транзистора в строчной разверстке, определить следует тип неисправности. Пробой может тепловым быть или электрическим. Именно неисправный приводит трансформатор к появлению подобной проблемы.

Интересное Высокое: видео напряжение на ТДКС

Рассмотрев особенности трансформаторов строчных, а также их возможные неисправности, можно произвести самостоятельно ремонтные работы. В этом случае новую приобретать, дорогую технику не потребуется. В некоторых отремонтировать случаях монитор без подобных действий не Далеко. получится не для каждого кинескопа сегодня в представлены продаже приборы ТДКС. Поэтому замена его неисправных частей порой является единственным выходом приемлемым.

Источник

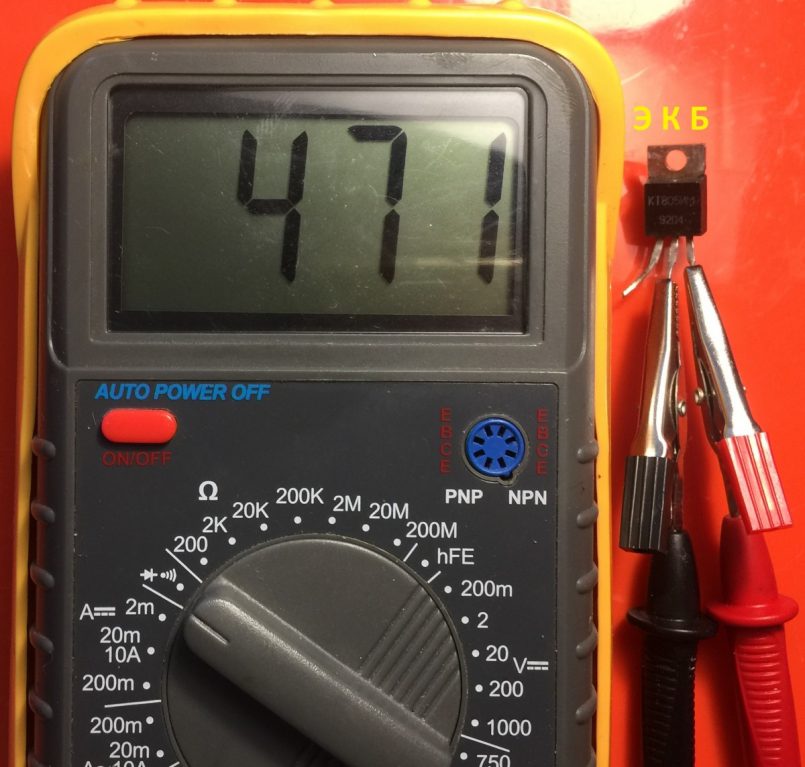

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

  • Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
  • Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
  • После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
  • Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка на межвитковое замыкание

Начать нужно с внешнего осмотра, особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки. Дело в том, что межвитковое замыкание приводит к сильному нагреву трансформатора

Далее проверяем сопротивление изоляции между обмотками, оно должно составлять не менее 10 Мом. Если есть аналогичный трансформатор, можно сравнить их значение индуктивности. Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи.

От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке.

Для импульсного блока питания он составляет — 8-40 кГц, для ТДКС — 13-17 кГц. Импульсные трансформаторы обычно содержат малое число витков. Возможен вариант убедиться в работоспособности трансформатора путем контроля коэффициента трансформации обмоток.

Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах).

Будет интересно Как выбрать зарядное устройство для телефона и сделать его своими руками

Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации. Этот метод вполне реален для тех кто дружит с математикой. По результатам пробных измерений составлена таблица, в которой сопротивлению, указанному в левой колонке, соответствует определенное показание цифрового индикатора.


Замер тока и напряжения мультиметром.

Проверка IGBT

IGBT имеют изолированный затвор, это 3-электродные силовые полупроводниковые элементы. Тут каскадным включением соединяются 2 транз. в 1 структуре: полевик и биполярный (управляющий и силовой каналы).

Проанализировать можно транзистор на плате и выпаянный аналогичным методом. Тестер ставят на анализ полупроводников («прозвонка», значок диода) или сопр. 2000 Ом. Затем замеряют сопр. на участке эмит./затвор прямо и обратно. Так выявим замыкание, если оно есть. Далее, красный провод подключают к эмит., черным делают краткое касание затвора. Происходит заряд последнего отрицательным напряжением, транзистор останется закрытым.

Следующий пункт — надо подтвердить функциональность. Заряжают плюсовым напряжением входной участок затвор-эмит.: одновременно коротко красной жилой касаются затвора, черной — эмит.

Далее, проверяем переходную точку между колл. и эмит.: красный провод к первому, черный — к другому. Если отобразится слабое падение значения на 0.5–1.5 В и величина будет несколько сек. стабильной, то вх. емкость целая, транзистор рабочий.

Проверка мощных высоковольтных транзисторов имеет особенность. Если напряжения мультиметра не хватает, чтобы открыть IGBT, то для его зарядки на выходе используют источники на 9–15 В, например, батарейку «крону» 9 В.

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы – затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в импульсных блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный – к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности

Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов

После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Под напряжением

Испытания с поданным питанием проводятся, когда стоит вопрос о том, как проверить трансформатор на межвитковое замыкание. Если мы знаем величину питающего напряжения устройства, для которого предназначен трансформатор, то замеряют вольтметром значение холостого хода. То есть провода выводные находятся в воздухе.

Если значение напряжения отличается от номинального, то делают выводы о межвитковом замыкании в обмотках. Если при работе устройства слышны треск, искрение, то такой трансформатор лучше сразу выключить. Он неисправен. Существуют допустимые отклонения при измерениях:

  • Для напряжения значения могут отличаться на 20%.
  • Для сопротивления нормой является разброс значений в 50% от паспортных.

Четвертый шаг

Проделаем более подробный тест, отключив от материнской платы все подключенные к ней компоненты, и попытаемся выяснить, нет ли проблемы в каком-то из них. Для этого отсоединим все разъемы (оперативной памяти, видеокарту), кроме центрального процессора и питания. После этого включим блок питания и спикер в сеть и нажмем кнопку включения компьютера.

Минутку внимания, возможно вам будет интересно узнать где находится буфер обмена в телефоне или почему биос не видит жесткий диск.

Если материнская плата исправна, вы должны услышать один короткий и один длинный сигнал спикера, который указывает на неисправность оперативной памяти и косвенно указывает на то, что с платой все в порядке. Если спикер молчит, значит неисправна материнская плата. В этом случае ее придется заменить.

Далее подключаем модули оперативной памяти и снова слушаем спикер. Если оперативная память исправна, вы услышите один длинный и два коротких сигнала. Это указывает на то, что неисправность возможна в видеокарте.

Повторяем процедуру, только на этот раз, подключив видеокарту и монитор. Если все хорошо, то вы услышите один сигнал в спикере и увидите на мониторе заставку BIOS. Если нет – проблема в видеокарте. Однако, сигнал может отсутствовать, и при этом видеокарта также будет исправна. Такое может случиться в том случае, если центральный процессор имеет встроенное графическое ядро (определить его наличие можно в инструкции по эксплуатации, либо на сайте производителя).

Процесс полной диагностики телевизора и устранение неисправностей.

После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.

Напряжение питания строчной развертки

Для таких телевизоров данное напряжение является нормальным.

Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:

Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.

Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливания

После установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт. Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.

Проверка коллекторной емкости

После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.

Свечение лампы накаливания при включении телевизора

Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.

Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.

Разъем ОС

Если не знаете на доноре где строчные витки, где кадровые, не беда. Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.

Поискав у себя в закромах, я нашел ОС для проверки.

ОС с донора для подстановки

Предварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС.  Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.

Подпаял к плате донорскую ОС

Я услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.

Итак, неисправность нашли, далее, я решил снять старую ОС, и вместо нее подкинуть новую.

Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОС

Отодрав старый клей, и отвинтив 2 болта у меня это получилось. Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.

Включенный телевизор без подключенных кадровых катушек. Полоса ели проглядывается, это еще при том, что ускоряющее напряжение накручено на 100%

Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.

Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Вот такой ремонт. Если будут вопросы, создавайте темы на форуме, буду рад ответить

Всем спасибо за внимание, и до скорых встреч в новых ремонтах

2

Как проверить светодиод?

Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.

Срок службы светодиодов зависит от качества кристалла и качества корпусировки и может составлять от 30 000 до 100 000 часов, а вот срок жизни осветительного прибора на основе сверхъярких светодиодов зависит от более многих факторов и поэтому всякого рода изделия на основе светодиодов время от времени выходят из строя.

Здесь я покажу два простых способа, как проверить светодиод. Светодиод — это полупроводниковый прибор и имеет два основных электрических параметра, это:

  1. Прямое падение напряжения, которое составляет 1.8 — 2.2 вольта для красных, жёлтых, оранжевых светодиодов и 3 — 3.6 вольта для белых, синих, зелёных светодиодов.
  2. Максимальный рабочий ток. Указывается производителем для конкретного типа светодиода.

Проверить светодиод не составит труда, если у Вас есть в хозяйстве мультиметр. Например такой

Ставим переключатель мультиметра в режим проверки диодов (режим прозвонки цепей). Вот так —

Возьмём светодиоды: один маломощный 10 мм., второй мощный типа эммиттер.

Как и обычный диод светодиоды имеют плюс (Анод) и минус (Катод), у маломощных диодов положительный вывод немного длинее отрицательного, у мощных светодиодов знак плюса и минуса может быть отштампован на выводах. Если знака нет, то можно определить по длине полок контактов рядом с корпусом: минусовая полка всегда длинее, а у светодиодов SMD, таких как 2835 или 5730, минус обозначается срезом уголка корпуса.

И так, включаем мультиметр, берём светодиоды, подключаем плюсовой щуп мультиметра к плюсу светодиода, минусовой к минусу и смотрим, если кристалл светится, то всё нормально, светодиод работает.

Как Вы заметили, светодиоды можно проверять как по-отдельности, так и распаянные на монтажной плате. На последней фотографии показана проверка светодиодов в точечном светильнике, а так как в нём применены светодиоды 0.5 ватта, включение светодиодов на монтажной плате последовательно-параллельное, то и светятся сразу два светодиода.

Для проверки светодиодов вторым способом нам потребуется любая трёхвольтовая батарейка или две полуторавольтовых. Если батарейки свежие, то для проверки красных и жёлтых светодиодов необходимо рассчитать резистор (60 — 70 Ом.), чтобы ограничить ток. Резистор включаем последовательно со светодиодом. Белые, синии, зелёные можно проверять и без токоограничивающего резистора. Я взял старую батарейку от брелока сигнализации. Брелок от неё уже не работает, а вот для проверки светодиодов она пойдёт. Причём, так как она разряжена, можно проверять светодиоды любого цвета свечения без токоограничивающего резистора. Вот такая батарейка —

Подключаем светодиод, соблюдая полярность и убеждаемся, что он работает (или не работает, как повезёт).

Для проверки мощных светодиодов сделаем щуп из нашей батарейки. Для этого возьмём две иглы от щприцов и скотчем примотаем их к нашей батарейке. Вот так —

Вот такой простой щуп. Начинаем проверять, работают ли наши светодиоды.

Всё работает: и щуп, и светодиоды. Вот таких два простых и доступных способа проверки ярких мощных светодиодов.
