Глубина прокладки электрокабеля в земле

Какой кабель можно использовать?

Чтобы кабель в земле мог длительное время оставаться функциональным, он должен соответствовать ряду параметров ГОСТа. Соответствуют всем нормативам только бронированные кабеля, которые имеют качественное гидроизоляционное покрытие. При подборе провода следует учитывать характеристики грунта, в котором он будет находиться. При щадящих условиях эксплуатации, т.е. при нормальном уровне кислотности почвы, могут применяться следующие марки бронированных кабелей для прокладки в земле:

1. АВБбШв;
2. ВБбШв;
3. ПвБШв;
4. ААШп;
5. ААБ2л.

Наиболее часто в таких условиях применяется марка АВБбШв. Это провод с алюминиевыми жилами. Он является бронированным двумя оцинкованными полосами и защитной оболочкой. Другая часто использующаяся марка — ПвБШв. Такой провод отличается наличием алюминиевых жил, прикрытых стальными лентами и полиэтиленовой изоляцией.

На почвах с высоким уровнем химической активности, в т.ч. на болотах и солончаках, можно применять следующие марки кабеля для прокладки в земле:

1. ААБл;
2. ААБ2л;
3. ААШв;
4. ААПл.

Если требуется укладка кабеля на коротком участке для подключения сарая, дачи или бани, можно применять небронированный провод, покрытый ПВХ-оболочкой. Такой провод отличается высокой прочностью и герметичностью, поэтому может прослужить длительное время. При подключении уличного освещения можно применять СИП или NYM. Однако для обустройства высоковольтных линий они не подходят. При укладке кабеля в регионах Крайнего Севера следует применять специально адаптированные к таким агрессивным условиям марки, в т.ч. ПвКШп.

Инструкция по прокладке кабеля

Проложить электрокабель по участку самостоятельно не так уж сложно. Главное здесь – максимально стараться следовать инструкции.

• С помощью колышек и веревки на участке производят разметку.
• Согласно намеченному копают траншею. При этом почву очищают от попадающихся под лопату осколков стекла, камней, металлического мусора. В дальнейшем все это может стать причиной повреждения кабеля.
• Дно траншеи устилают песком. Его слой должен быть около 10 см.
• Кабель внимательно осматривают на предмет обнаружения повреждений. Идеальный вариант – использование тестеров, способных измерять сопротивление. Если проводник покрыт броней, обязательно убеждаются в отсутствии замыкания с ней.

Обратите внимание! Халатное отношение к подготовительным работам может обернуться переделкой всех работ

• Прокладывают кабель по траншее.
• Снимают с проводника заряд. Делать это нужно в специальных резиновых перчатках и сапогах.
• Если на некоторые участки предполагается большая нагрузка, в этих местах обустраивают защиту.
• Насыпают слой песка около 15 см. Хорошо трамбуют.

Схема прокладки кабеля

Поверх песка выкладывают сигнальную ленту, на которой должна быть надпись «осторожно кабель»

Обратите внимание! Проложить линию электропередачи можно своими руками, но после следует обязательно показать ее энергетикам. Последний этап – подключение дома к сети и закапывание траншеи

Если есть электропроводка, то нужно замерить сопротивление изоляции и проверить фазировку сети. После этих работ можно считать прокладку кабеля законченной

Последний этап – подключение дома к сети и закапывание траншеи. Если есть электропроводка, то нужно замерить сопротивление изоляции и проверить фазировку сети. После этих работ можно считать прокладку кабеля законченной.

Фото и видеоматериалы, сопровождающие статью, помогут разобраться с некоторыми нюансами описанного процесса.

Прокладка подземного кабеля больше подойдет в случае значительного расстояния от столба до дачи либо при потребности установки наружного освещения. Выполнить самостоятельно все работы несложно. Главное – соблюдать инструкции и технику безопасности.

Выбор кабеля для подземной укладки

Для качественной работы электросети требуется подобрать правильные провода. Марки кабелей всегда подбираются с учётом технических условий и планом установки энергосети. Для почвы без лишней влаги лучше брать ВБШВ с ПВХ оболочкой.

Силовые кабели ПвБШп с изоляцией, бронированным слоем и шлангом из защитного материала подойдёт для почвы с повышенной влажностью или близким расположением грунтовых вод. Для холодного грунта желательно использовать марку ВКаШвнг(А)-ХЛ с усиленной броней.

Также для прокладки под землёй подойдут ещё несколько кабелей:

• АВВГ и ВВГ с рабочим напряжением до 1000 В (изготавливаются из алюминия или меди без брони, в ПВХ изоляции и оболочке);
• АВБбШв (имеется исполнение сердечника из разных материалов в ПВХ изоляции и оболочке).

Провод АВВГИсточник images.ua.prom.st

Кабели марок ВВГ или АВВГ для прокладки в земле рекомендуется использовать только при определённых условиях:

• если исключена нагрузка с помощью натяжения на провод, которая может быть в мягких или зыбучих грунтах, а также на вертикальных поверхностях;
• если в траншеях имеется не высокая коррозийность, а также при наличии блуждающих токов или без них.

Кабели с рабочим напряжением до 1000 В можно не защищать твёрдыми слоями (кирпич, бетонная плита). Это необходимо только там, где большая вероятность раскопок. Можно не защищать сеть при глубине прокладки от 1 – 1,2 м. Рекомендуется использовать бронированный электрический кабель для прокладки в земле.

Варианты без защиты должны укладываться в трубы и иметь устойчивость к механическим повреждениям. Для лучшего распределения напряжения по сети и повышению защиты от перегрузок можно провести 3-х фазный провод вместо аналога с 1 жилой.

Его недостаток в увеличении размера электрощита из-за большего количества устройств принудительного отключения, а также для него требуется специальный трёхполосный автомат. Но все недостатки компенсируются стабильностью сети и возможностью подключать асинхронные устройства, котлы и системы отопления.


Небронированный проводИсточник www.cabeltov.ru

Особенности технологии подземной прокладки кабеля

Ещё перед покупкой качественного кабеля следует высчитать требуемую длину. Чтобы правильно расположить его на участке, составьте план-схему траншей. Ошибочно предполагать, что эффективнее всего копать по самому короткому пути к точкам энергопотребления. У этой процедуры есть несколько нюансов:

• кабель не доложен находиться ближе 1-1,5 м от крупных деревьев (помешают корни);
• нельзя проводить линию по огородным грядкам, палисаднику и других местах, где в перспективе возможна перекопка или строительные работы;
• соотнесите сеть траншей и расположение иных подземных коммуникаций на участке;
• не рекомендуется прокладывать путь под стоянкой автомобиля и другими местами с повышенным давлением на почву;
• надёжнее всего расположить сеть под садовыми дорожками и рядом с ними;
• минимум расположения от фундамента дома — 60 см.

Специалисты советуют сначала запитать все требуемые постройки. После этого делайте разводку для наружного освещения, если такое у вас запланировано. Лучше вообще проводить эти работы в разное время. Они требуют основательности, а также времени на планировку и эксперименты.

Виды и характеристики

Благодаря гофрированной трубе ПНД, силовые коммуникационные (инженерные) линии можно надежно и недорого проложить под землей на любом уголке города, а также частном доме или дачном поселке.

Кроме того, прокладка провода по защитной эластичной трубе именно под землей, намного качественнее защитит его от механических, химических или атмосферных влияний, по сравнению с наземной прокладкой. Но прежде всего необходимо правильно подобрать защитный футляр, гофру.

Трубы ПНД, которые подходят для защиты кабеля при монтаже в земле:

Свойства футляров ПНД для монтажа в грунте

Гофра, используемая для протягивания силовых проводов по земле, не должна обладать свойством намагничивания. Поэтому для ее изготовления чаще всего используют специальную керамику, пластмассу или асбоцемент.

В одном футляре прокладывается несколько жил кабелей

В трубе ПНД есть несколько слоев:

Ток будет проходить по жиле, за экраном и трубе (вихревые токи). Что касается производства данного продукта, качественное изготовление проходит на специальных мастерских, где используются наглядные разработки (макеты) с учетом механизма дальнейшей прокладки силового провода.

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В

Выделим самое важное:

Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.

Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.

Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.

Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ

В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.

Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Рекомендуем ознакомиться: Водорозетка для труб из полипропилена и ее использование в водопроводных системах

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

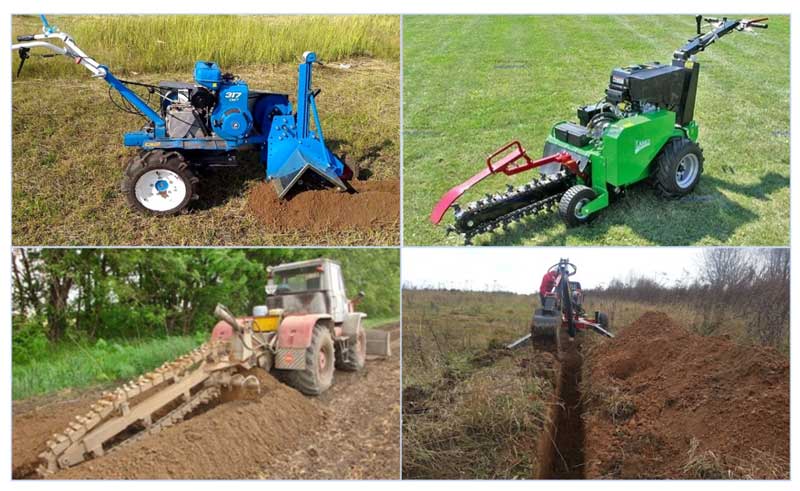

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

• Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
• Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высоте Источник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участке Источник elektroznatok.ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Если грунт песчаный, работа движется быстрее Источник yandex.ru

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

• Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
• Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
• Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
• Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
• Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
• Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
• Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
• Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Видео описание

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

https://youtube.com/watch?v=bjwMqQQIzK0

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Видео описание

Специфика земляных работ ручным способом в зимнее время хорошо показана в этом видео:

https://youtube.com/watch?v=WZzWeLE-h-w

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

• После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
• В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
• Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
• Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Видео описание

Ещё один полезный видеоролик о подземной прокладке силового кабеля:

https://youtube.com/watch?v=1CTFw-zSz90

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Похожие записи:

Измерение коэффициентов абсорбции (dar), поляризации (pi), r60 5 советов по выбору уличного светильника для дома, дачи, коттеджа Автономное электричество для дома: сравнение эффективности и стоимости Микросхема к155тв1 Как снимать показания с трехфазного счетчика электроэнергии? Маркировка конденсаторов, знаковая и цветовая
