Подключение цифровой приставки к телевизору

При выборе приставки перед покупкой убедитесь, что ваша модель не европейского происхождения, так как там для подключения и синхронизации обычно используются другие типы проводов и гнезд. Например, кабель типа 3RCA, имеющий по три разъема с каждой стороны, представлен в виде одного скомбинированного провода.

Обычно ресивер оснащен только стандартными портами сзади и несколькими дополнительными спереди:

  • «ANT IN/RF IN» гнездо для подсоединения внешней антенны;
  • «DC5V» вход для адаптера для подключения к сети (обычно на 5 V если нет встроенного в приемник блока питания);
  • «VIDEO» гнездо для подсоединения к телевизору;
  • «HD OUT/HDMI» вход для кабеля с разъемом HDMI;
  • «FUDIO L/R» используется для подсоединения стереофонического композитного аудиовыхода.
  • гнездо для подключения USB, обычно располагается спереди, позволяет использовать внешний носитель с файлами, которые можно просматривать и слушать.

Из дополнительных гнезд могут встречаться:

  • «ANT IN/RE OUT» гнездо для подключения второй антенны; используется для подсоединения другого ресивера или телевизора;
  • «SCART» типичное гнездо для приставок европейского происхождения.

Способы подключения ресивера к телевизору обычно отличаются в зависимости от года выпуска телеприемника. Существенная разница будет в наличии или отсутствии нужных вам портов выходов на панели телевизора. К условно новым моделям принято относить те, на панели которых есть выход HDMI, так как его стали добавлять относительно недавно. Остальные модели считаются старыми образцами.

Подключение через вход/выход HDMI считается приоритетным, так как в результате изображение идет более чистое и четкое. Такой кабель способен сразу передать и видео и аудио цифровые сигналы, не переводя их из аналоговых.

Он обычно не идет в комплекте и приобретается отдельно. Но он стоит недорого, универсален для всех моделей и бывает разной длины, что позволяет иметь больший простор при желании расположить приставку к телевизору там, где вам бы хотелось.

Чтобы подключить ресивер через кабель с выходами HDMI, нужно выполнить следующие действия последовательно.

  • И приставка, и телеприемник должны быть выключены из сети.
  • Оба устройства соединяются кабелем с выходами HDMI через специальные отверстия (длинные горизонтальные щели).
  • К приставке присоединяется антенна в соответствующее гнездо. Сама антенна должна располагаться там, где можно поймать хорошее качество сигнала «картинка» не сбивается. Если между вашим домой и ближайшей телевышкой располагается много преград, можно попробовать вывести антенну на крышу или внешнюю стену дома, а также попробовать специальные усилители для комнатных антенн.
  • Далее устройства нужно включить в сеть. Для подключения приставки используется входящий в комплекте адаптер.
  • Теперь нужно с помощью пульта от телевизора выбрать пункт «SOURCE» («Источники подключения») и найти вариант «HDMI».
  • Далее уже с помощью пульта от ресивера производится настройка каналов.

Как подключить приставку к старому телевизору

Для подключения приставки к старым моделям нужно использовать кабель с 3 разъемами RCA, который обычно называется «тюльпаном». Такой кабель часто идет уже в комплекте с приставкой.

Подключение проходит по тому же сценарию, что и описано в предыдущем пункте, только HDMI-кабель заменяется на 3RCA-кабель. Оба конца «тюльпана» имеют разноцветные разветвления, и при подключении нужно просто соединить устройства согласно цветам. Желтый провод отвечает за передачу видео, белый и красный за передачу звука из левого и правого динамиков соответственно.

Если в телеприемнике отсутствует гнездо для красного конца провода, а есть только желтое и белое, то красный провод просто остается неподключенным. Это встречается у телевизоров с одним динамиком.

Подсоединив всё согласно схеме, пультом дистанционного управления от телеприемника нажимаем кнопку «AV» и переходим к настройке вещания пультом от приставки.

Более подробно можно понять процесс присоединения приставки к телевизору, посмотрев следующее видео

https://youtube.com/watch?v=KwhhnRAljYs

Подключение DVB-T2 ресивера к компьютерному монитору

Первый интерфейс на приставках не встретить, а вот HDMI распространен. Поэтому проще всего задействовать его.

Если же монитор слишком старый, то на нем может не быть даже HDMI. Возвращаемся к пункту статьи про конвертеры

Например, монитор оснащен VGA-портом, а приставка одним из двух – HDMI или 3RCA (не важно какой). Тогда соединение монитора с приставкой цифрового телевидения осуществляется через конвертеры AV2VGA (с тюльпанов на VGA, рис

1) и HDMI-VGA (с HDMI на VGA, рис. 2).

HDMI передает не только видео, но и аудио по кабелю, поэтому, если есть динамики в мониторе, будет воспроизводиться и звук. В другом случае потребуется подключить аудиосистему. С VGA в любом случае необходимо дополнительное подключение, так как выполняется только передача аналогового видеосигнала.

Наиболее распространенные проблемы при подключении

Если видео прерывается или появляются квадратики, то это не проблема с приставкой, а довольно слабый поступающий сигнал, решить можно за счет смены положения антенны. Также следует попробовать применить отраженный сигнал. Подобная неполадка может быть из-за проблем с кабелем или разъемом. Обязательно проверяем целостность провода, а также корректность установки разъемов.

Еще одна распространенная ошибка при подключении – это черно-белое изображение. Чаще всего возникает подобный дефект, если кабель установлен не в тот разъем. Обязательно проверяем в меню ресивера настройки изображения, устанавливаем режим AUTO. В редких случаях может быть поломана сама приставка.

Как подключить телевизор и ресивер без HDMI

Чтобы подключить телевизор к ресиверу без HDMI, важно выяснить, какие кабели вам нужны, в зависимости от портов, доступных на ваших устройствах. Когда у вас есть кабель (-ы) и / или преобразователь, можно приступать к работе

2 Подключите кабель (и) и / или конвертер.

Убедитесь, что они подключены к соответствующим входам. Они часто обозначаются как «Аудио», «Компонент» или «Композитный». Обязательно используйте цвета в качестве ориентира, чтобы решить, куда подключить какой кабель.

3 Измените динамик телевизора по умолчанию на подключенные вами внешние динамики.

Точный процесс для этого будет зависеть от вашего телевизора, но в целом он находится в разделе звука основных настроек вашего телевизора. Вы измените динамик вашего телевизора по умолчанию с внутреннего динамика на внешний, который вы только что настроили.

4 Проверьте свою настройку.

Теперь, когда все подключено, увеличьте громкость и посмотрите, слышите ли вы что-нибудь. Если сейчас вы слышите музыку и / или диалоги из воспроизводимого видео, значит, соединение установлено, и все готово. Если вы когда-нибудь захотите использовать другой ресивер или другой телевизор, просто отключите кабели, чтобы разорвать соединение.

Как настроить цифровую приставку

  1. Для включения приемника используйте кнопку на пульте дистанционного управления. Тюнер начнет загружаться, обычно с логотипом производителя.
  2. Почти всегда операционная система декодера сразу же предлагает базовую конфигурацию. Среди возможных настроек вы сможете изменить язык, регион, тип сигнала (требуется DVB-T2), разрешение видео, соотношение сторон и многое другое. Попробуйте сразу же выполнить автоматический поиск каналов. После автоматического поиска добавьте 20 каналов и сохраните их в памяти STB. Это число соответствует мультиплексам PTPC-1 и PTPC-2, каждый из которых содержит ровно 10 каналов. Иногда приходится вручную сохранять телеканалы в память ресивера, иначе придется искать их снова.

Если на антенне есть усилитель и ей требуется мощность, то приемник может питать ее через свой выход. Нажмите кнопку «Меню» или «Главная» на пульте ДУ и выберите пункт «Поиск». Внутри должна быть линия «Antenna Power». Переключите настройку в состояние «включено».

Когда приставка не продается в первый раз, Необходимо перейти в меню, а затем в раздел «Поиск». Затем выберите опцию поиска и начните сканирование. Самый простой способ найти телеканалы — использовать автоматический поиск. Если нет проблем с подключением и размещением антенны по отношению к ретранслятору, приемник сам просканирует все частоты, найдет и добавит каналы.

Для получения дополнительной информации о возможностях приемника см. видео ниже. Интерфейс может отличаться в зависимости от производителя и марки приемника. Но основной набор функций почти всегда очень похож.

https://youtube.com/watch?v=TPwgZvCg8Nw

Если автоматическая настройка каналов дает сбой, можно попробовать запустить процесс вручную.

Пошаговые инструкции по ручной настройке:

  1. Сначала на карте CETV определите частоту и номер TVK для вашего дома. Зайдите на сайт https://карта.ртрс.рф/, введите свое местоположение (город, регион, дом) в поле поиска сервиса. Найдите POI на карте и нажмите на POI на карте. Появится таблица с информацией о двух близлежащих башнях. Во время ручного поиска необходимо указать частоты передачи двух мультиплексов ближайшего усилителя, номер телеканала. Рекомендуется расположить антенну таким образом, чтобы она была как можно четче направлена в сторону телебашни. Это позволяет получить наивысший уровень сигнала. Направление можно настроить с помощью магнитного компаса с точностью до одного градуса. Это также указано в информации ретранслятора.
  2. В меню приемника перейдите к «Поиск», а затем к «Поиск вручную».
  3. На основе данных, загруженных с карты цифрового эфирного телевидения, выберите номер канала, и частота первого мультиплекса будет вставлена автоматически. Вы также можете ввести частоту канала. Делай, что хочешь. Начните поиск, нажав «OK» на пульте ДУ.

    Достигните максимального сигнала и начните поиск, подождите, пока сканирование не будет завершено. Когда все возможные каналы будут найдены, приемник сохранит их и немедленно начнет их отображение.

  4. Точно так же мы устанавливаем отображение следующих 10 каналов (второй мультиплекс).

https://youtube.com/watch?v=Fcb8l2Snwb0

Для автопоиска также будет полезен ручной метод. Позволяет определить уровень сигнала, принимаемого антенной. Сначала перейдите к ручной настройке, установите частоту, настройте антенну. Затем выполните автоматическое сканирование. Этот принцип хорошо продемонстрирован на видео ниже.

https://youtube.com/watch?v=Oc36reFtRjI

Основные способы подключения

Инструкцией предусмотрено подсоединение видеоустройств к новому телевизору, настраивание работы техники занимает от силы один-два часа. Нужно посредством специального кабеля соединить необходимые разъемы, но тут могут возникнуть некоторые проблемы, ведь не всякий человек сразу же разберется в названиях и назначениях проводов и разъемов.

Есть несколько основных способов подсоединения кассетного видеомагнитофона к любому телевизору. Основными можно считать:

  • соединение через кабель коаксиального типа;
  • соединение через RCA-шнур (через «тюльпан»);
  • соединение через SCART переходник;
  • соединение параллельно кабельному телевидению.

Не исключена возможность того, что необходимые вам разъемы в вашей технике отсутствуют, в основном это касается новых телевизоров. Проблема легко решается приобретением специального переходника.

Разберем пошагово все из перечисленных методов подключения аппаратуры.

Через коаксиальный (антенный) кабель

Для подсоединения магнитолы к ТВ посредством антенного провода нужно сделать несколько простых действий.

  1. Штекер подсоединяется ко входу видеомагнитофона с обозначением «RF/COAX Out».
  2. Второй штекер нужно подключить к телевизионной панели через вход с обозначением «RF/COAX In».
  3. Включаем видеопроигрыватель, вставляем кассету и жмем на кнопку «Play» или «Воспроизвести». Через поиск находим необходимый нам номер канала, на котором отобразится картинка со звуковыми волнами от кассеты, и наслаждаемся просмотром видео.

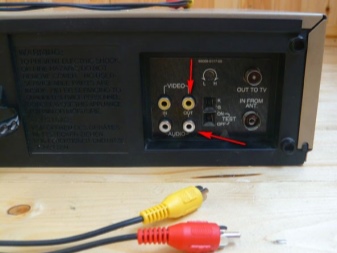

Через RCA-кабель («тюльпан»)

Этот способ подключения тоже довольно прост, так как кабель с небольшой подсказкой – у него есть три разъема красного, белого и желтого цветов. Разберем соединение по шагам.

  1. Желтый разъем вставляется в гнездо видеомагнитолы с обозначением «Video Out», другая сторона разъема подсоединяется к телевизионной панели через вход с обозначением «Video1» или же «Video IN». Для облегчения подключения входы имеют один цвет, потому желтый разъем соединяется с желтым входом. По этой же схеме подсоединяем и остальные штекера в соответствующие их цветам входы на панелях аппаратуры.
  2. На видеоаппаратуре нажимаем кнопку с обозначением «Пуск», «Воспроизведение» либо «Старт», название кнопки зависит от модели техники и может отличаться.
  3. Посредством пульта выбираем кнопку «Video1», «Input1» либо «AV», что тоже зависимо от модели и производителя вашего видеопроигрывателя.

Через интерфейс SCART

Данное подключение будет оптимальным, так как позволяет вывести на экран очень качественную картинку. При отсутствии этого разъема необходимо воспользоваться специальным переходником, штекер которого вставляют в USB- либо в RCA-вход (это зависит от модели вашего телевизора).

При использовании переходника с RCA-входом применяют провод из двух «тюльпанов», делается с целью того, чтобы разъем видеомагнитофона с обозначением «RF/ANT In» можно было использовать для подключения антенного кабеля.

Подключение параллельно кабельному телевидению

Очередная интересная методика совмещения техники. Она возможна при приеме телеканалов через коаксиальный кабель, включенный через ресивер во вход для кабельного ТВ или же посредством специального приемника сигналов кабельного ТВ, иначе называемого тюнером.

Разберем пошагово действия по подключению.

  1. Соединяем коаксиальным кабелем вход с обозначением «Cable Out» на телеприемнике/тюнере и вход с обозначением «RF In» на видеомагнитофоне.
  2. Одним комплектом «тюльпанов» подсоединяем входы с обозначениями «Audio Out» и «Video Out» на ресивере ко входам с обозначениями «Video In» и «Audio In» на видеомагнитоле.
  3. Другим RCA-кабелем подсоединяем видеоаппаратуру к панели телевизора (можно заменить RCA-кабель на переходник SCART).
  4. Включаем аппаратуру. На ТВ выбираем вход с обозначением «AV», «Video 1» или «Input», на видеомагнитофоне – с обозначением «Cable».

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

  1. При помощи высокочастотного (ВЧ) антенного кабеля.
  2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Необходимое оборудование

На данный момент существуют разные способы подключения, а именно к спутниковым тарелкам, кабельному ТВ, а также к сети Интернет. При этом для использования цифрового вещания потребуется ресивер, главной функцией которого является декодирование сигнала. Как уже было отмечено, подавляющее большинство современных моделей телевизионной техники с завода оснащены подобными устройствами.

При отсутствии интегрированного ресивера его придётся приобрести отдельно

При выборе приставки важно помнить, что по большому счёту её можно подключить практически к любому устройству, независимо от его модели и года выпуска. Если речь, конечно же, не идёт об откровенно антикварных образцах техники

В соответствующем сегменте современного рынка цифровых устройств представлен более чем широкий ассортимент ресиверов разных производителей. Все они друг от друга отличаются качеством сборки, надёжностью, сроком эксплуатации, функциональностью и, разумеется, стоимостью. С учётом подобного разнообразия неопытные пользователи часто совершают ошибки при выборе приставки. Как показывает практика, нередко приобретаются неоправданно дорогие модели. Специалисты настоятельно рекомендуют при покупке устройства во главу угла ставить собственные потребности и финансовые возможности.

Важно также предусмотреть задачи, которые должно будет выполнять данное электронное устройство. Часто речь идёт как о трансляции ТВ-каналов, так и эксплуатации приставки в качестве медиаплейера и для подключения к телефону, а также другим мобильным устройствам

В подобных ситуациях оправданным будет выбор в пользу более дорогих вариантов, то есть моделей, обладающих целым арсеналом дополнительных функций в виде планировщиков, опции Nime Shift и прочего.

Но всё же главная задача – это получение цифрового телевизионного сигнала. Как правило, в крупных населённых пунктах с этим никаких проблем не возникает, поскольку достаточно просто обратиться для консультации к одному из провайдеров. Иначе ситуация может сложиться в сельской местности, где понадобится установка подходящей антенны для дециметрового диапазона или же спутниковой тарелки. Как показывает практика, и согласно многочисленным отзывам пользователей, второй вариант является более эффективным.

Ответ на вопрос, касающийся того, какую именно антенну выбрать в каждом конкретном случае, актуален практически для всех, кто подключается к цифровому ТВ. Здесь ключевой фактор – это расстояние до ретранслятора (вышки). При незначительном удалении от источника сигнала можно установить самую простую и дешёвую, комнатную антенну. В противном случае придётся приобрести и установить наружную модель.

Проблем с выбором и приобретением антенн необходимых моделей, имеющих соответствующие характеристики, на сегодняшний день не возникает. В любом специализированном магазине, как наземном, так и онлайновом, можно без труда купить всё, что требуется, и параллельно получить консультацию специалистов на предмет установки и эксплуатации. Нередко владельцы телевизионной техники используют самодельные антенны, которые, кстати, работают часто не хуже покупных.

С учётом всех технических и ряда других нюансов на данный момент можно выделить три основных способа получения ТВ-сигнала на территории Российской Федерации, для которых используются разные типы антенн:

Работающие в метровом диапазоне и представляющие собой стандартные устройства, ориентированные на приём аналогового вещания. Необходимо отметить, что спрос на него ещё сохраняется, поскольку РТРС-трансляторы пока не везде функционируют

Также важно учитывать, что в некоторых удалённых районах жителям доступно не более десятка каналов

Естественно, каждый лично выбирает конкретную модель ресивера и приёмника сигнала (антенну) с учётом определённых критериев. Сейчас компании-производители, специализирующиеся на разработке и выпуске описываемого оборудования, стараются удовлетворить потребности максимально широкого круга потенциальных клиентов. В итоге в специализированных салонах представлены целые линейки телевизионных приставок и дециметровых антенн, а также «тарелок», как говорится, на любой вкус и кошелёк. Однако перед покупкой нелишним будет проконсультироваться со специалистами.

Что такое ресивер

Ресивер для домашнего телевизора используется для преобразования сигналов. Получая цифровой видеосигнал, он мгновенно, без задержек и помех преобразовывает его в аналоговой, который способны воспринимать обычные телевизоры. Учитывая, что уже в ближайшее время нам обещают трансляцию всех телевизионных каналов только в цифровом формате, наличие подобного преобразователя является очень желательным. Не понадобится эта приставка лишь некоторым категориям пользователей:

  • те, кто принципиально отказался от просмотра телевизора,
  • кто пользуется услугами кабельных операторов,
  • владельцы современных телевизоров со встроенным преобразователем,
  • кому для просмотра всех нужных каналов достаточно интернета.

Сам по себе ресивер имеет компактные размеры, не занимает много места, его легко подключить и настроить. При дальнейшей эксплуатации не требуется вносить какие-либо корректировки. Только в случае подключения дополнительного оборудования.

Для чего еще нужен ресивер? Его можно подключить к двум отдельным телевизорам для одновременной трансляции различных передач. Также можно соединять два отдельных видео на одном экране, создавать одновременную трансляцию нескольких передач с функцией «деление экрана». Наличие жесткого диска позволит хранить и впоследствии просматривать большое количество различной информации в различных форматах. К тому же, запись на жесткий диск или флешку может осуществляться одновременно с нескольких каналов (обычно не более 3, количество каналов регулируется в зависимости от выбранной модели).

Также некоторые преобразователи сигналов могут представлять собой практически полноценный компьютер со встроенным интернет-браузером.

Функциональные особенности ресивера

Сложно представить, что такое ресивер для телевизора, если не разобраться, как он работает и в чем основные функциональные особенности устройства. В первую очередь стоит понимать сам принцип приема и передачи информации аналоговыми и цифровыми устройствами.

Цифровой ресивер для телевизора

Цифровые каналы все входящие сигналы принимают в одном пакете, после чего передают на приемное устройство, где и происходит обработка и расшифровка. Это позволяет получать всю информацию в первоклассном качестве, независимо от мощности и возможностей антенны. Превосходный результат обеспечен даже при наличии самой обычной комнатной антенны, а в некоторых случаях и вовсе без нее. Использование ресивера обеспечивает следующие преимущества:

  • четкий, мощный и ровный звук,
  • высокое качество изображения,
  • отсутствие помех, наводок, шума,
  • отсутствие абонплаты, как при использовании кабельного телевидения.

Дополнительные возможности

Любая ТВ-приставка позволяет подключать большое число программ, настраивать и сортировать их по своему усмотрению. Многие пользователи этого устройства отмечают легкость и простоту эксплуатации приемника. К тому же, в зависимости от выбранной модели, можно получить и другие преимущества использования ресивера:

  1. Запись видео. Если начался любимый сериал, а в это время приходится идти к врачу, надо забрать ребенка из садика или срочно отвезти тещу на дачу — необходимо лишь выбрать время начала записи и можно спокойно отправляться по своим делам, а вернувшись, насладиться желаемым видео,

    Ресивер с функцией записи видео

  2. Задержка эфира. Пригодится тем, кто вынужден регулярно пропускать эфиры из-за разницы в часовых поясах, когда передачи транслируются из США, Китая, Австралии. Удобна эта функция и в случае, когда любимая передача идет в рабочее время. Для активации задержки эфира следует лишь указать, с какой разницей во времени будут воспроизводиться выбранные каналы,
  3. Встроенный жесткий диск. В этом случае цифровой ресивер для вашего телевизора становится полноценным медиацентром, к которому можно подключить дополнительные устройства,
  4. Детский контроль. Позволяет заблокировать просмотр некоторых передач, а также ограничить время их просмотра.

Как подключить Триколор с помощью спутникового ресивера

Первый этап подготовки к подключению телевидения Триколор начинается с подбора и прокладки коаксиального кабеля. Маркировка кабеля обязательно должна быть SAT, это означает, что кабель способен пропускать частоту сигнала спутника до 2400 МГц. Некоторые специалисты в магазине могут начать уверять, что подойдет более дешевый кабель. Это так, но качество изображения может сильно отличаться в худшую сторону. Если необходимо подключить качественное спутниковое телевидение, то необходимо приобрести кабель маркировки SAT.

Дешевые кабели еще плохи и тем, что со временем происходит его старение. Через несколько лет, и даже через год, картинка на телевизоре становится более плохого качества, а то и вовсе пропадает.

При подключении телевидения Триколор распределительная телевизионная сеть должна строиться следующим образом:

  • От места установки телевизора (телевизоров) прокладывается кабель к месту установки устройства распределения спутникового сигнала (это может быть мультисвич или активный сплиттер).
  • Распределительное устройство — активное оборудование, поэтому в месте его установки просто необходимо предусмотреть силовую розетку с питанием 220 В.
  • Далее от места установки устройства распределения нужно проложить 2 кабеля к месту установки тарелки. Если к спутниковой антенне проложен всего 1 кабель, нет возможности проложить еще, то можно использовать поляризационный диплексер. Он помогает по одному кабелю передавать 2 поляризации от антенны до мультисвича (имеются ограничения для использования поляризационного диплескера по длине кабеля и коэффициенту его затухания).
  • Антенну можно установить только на южную сторону дома. В непосредственной близости от места установки антенны не должно иметься высоких деревьев и построек.
  • Возле каждого подключаемого к Триколору телевизора устанавливается телевизионная розетка, она, как и кабель должна иметь маркировку «SAT».

Все остальное оборудование, для подключения «Триколор ТВ» подбирается специалистами Триколор. Они же выбирают самое приемлемое место под установку антенны, устанавливают ее, настраивают на спутник Eutelsat 36A / 36B 36 в.д., оконцовывают кабель F-разъемами, подключают кабели, устанавливают и настраивают устройство распределения спутникового сигнала, проводят замер уровня и качества сигнала в телевизионных розетках, при необходимости устанавливают и подключают спутниковые ресиверы и телевизоры.
