Как подключить к электрическому патрону розетку
Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.
В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.
Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.
Система дистанционного управления
Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.
Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.
В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.
Состоит такая система из двух блоков:
- Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
- Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.
Система дистанционного управления
Принцип дистанционного управления
Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.
Состоит это устройство из следующих частей:
- блока питания;
- приёмника сигнала со встроенной антенной;
- логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
- силовой блок – включает и выключает свет или меняет его яркость.
Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.
Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности
Радиус действия управления
Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.
Защита от помех и посторонних сигналов
В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.
Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.
Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект
Количество каналов управления
Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:
- A,B – управляют отдельными лампами или режимами работы светильника;
- С – включает свет полностью;
- D – отключает свет полностью.
Пульт ДУ
Мощность светильников
Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.
Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле
Питание пульта и контроллера
Электронным схемам передатчика и приёмника необходимо электропитание:
- В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
- Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.
Места установки контроллеров ДУ
Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.
Устанавливается контроллер в одно из следующих мест:
- в пространство в потолке возле места подвеса светильника;
- в защитный кожух или корпус люстры;
- в монтажной коробке, к которой подключаются лампы;
- внутри гипсокартонной стены;
- вместо настенного выключателя.
Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.
Подключение одноклавишного выключателя
Корпус коробки нужно закрыть пластмассовой заглушкой.
К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.
Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными мягкими жилами. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Но в данном случае нужно учитывать следующий нюанс: Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.
Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Но это потребует дополнительного места. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. К ней подводятся провода от розетки, выключателя и от осветительного устройства.
Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее. Преобразователь позволяет плавно включать лампу.
Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ.

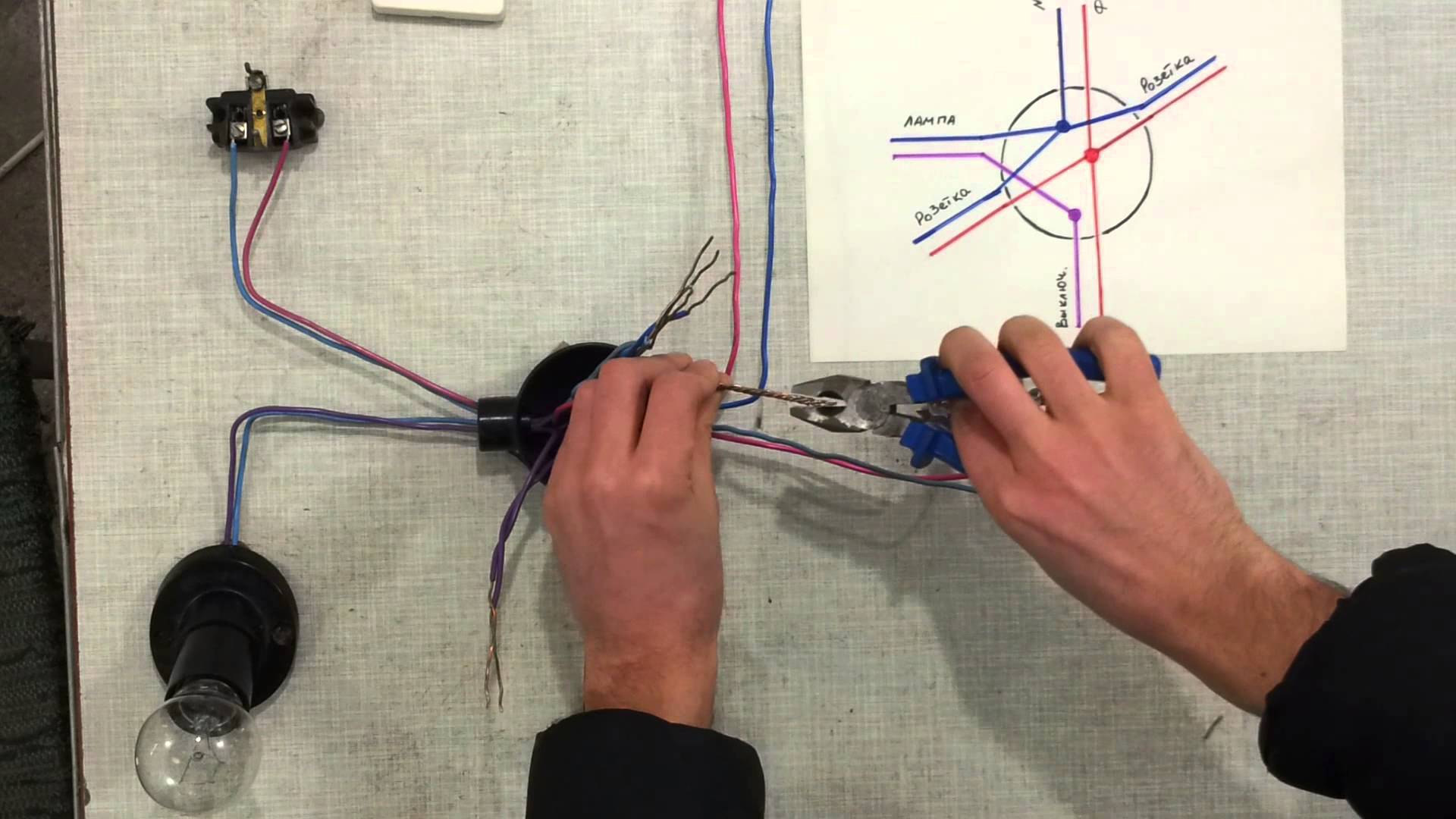

Схема выключателя и розетки питания через одну распределительную коробку.
Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше. К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил. В результате буде выявлен фазный провод, который можно пометить определенным образом маркером или цветной изолентой.
Далее нужно собрать по списку все необходимые материалы и инструмент: Выключатель. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Что нужно знать при монтаже? В нашем случае это электрическая сеть напряжением вольт. Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. КАК ПОДКЛЮЧИТЬ БЕСПРОВОДНОЙ НАСТЕННЫЙ СВЕТИЛЬНИК
https://youtube.com/watch?v=2pUCnu9CDW4
Варианты выполнения соединений
Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.
Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.
Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.
Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты
Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.
Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.
Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки
Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.
Подключение галогенного светильника
Люстры с лампами галогенного типа не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.
Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.
При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.
На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза
Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.
Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.
Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.
Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
Вид | Описание |
Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Перегорела или не горит люминесцентная лампа: как починить
Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.
Причины неполадок люминесцентных светильников
Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно.
Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем.
Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.
Поиск неисправности лампы
Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:
- Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов. Как правильно снять лампу
- Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
- Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации. Тусклый свет на концах лампы
- Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
- Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
- Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
- Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.
Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.
Рекомендации
Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:
- Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
- Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
- Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
- Замерить мультиметром сопротивление.
- В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
- Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.
Доступно о теории
Для начала попытаемся понять суть — без сложных формул и мудреных графиков. Из полузабытого курса физики мы знаем, что электрический ток приходит в дом по двум проводам: по одному – фазному, обозначают буквой L – поступает напряжение на потребитель. Ток делает свою работу (скажем, вращает двигатель или зажигает лампочку) и уходит по другому проводу – нулевому, он обозначается буквой N (нейтраль). Ситуацию контролирует провод заземления, обозначается РЕ. Это в идеале.
Однако возможны и другие, не такие удачные варианты.
- Фазный и нулевой провод соединяются без потребителя, напрямую. Возникает короткое замыкание – очень опасное явление, который может привести к порче техники, пожарам, травмам и даже гибели людей. Поэтому первая задача домашнего электрика – ни в коем случае не замкнуть провода накоротко.
- Ток по фазному проводу приходит на корпус прибора и не может уйти по нулевому. Прибор превращается в мину-ловушку: дотронувшись до него, можно получить удар током. Вторая задача: не замкнуть фазу на корпус.
- Третий вариант: ток, пришедший по фазному проводу на корпус прибора, уходит в землю по проводу заземления. Ничего хорошего здесь нет, но нет и плохого.
Получается, что главную опасность представляет напряжение на фазе. Поэтому грамотный электрик всегда ставит выключатель в рассечку фазного провода, контролирует отсутствие короткого замыкания и не забывает о заземлении. Вопрос один: а грамотный ли электрик монтировал проводку в вашем доме?..
Подключаем выключатель
Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.
В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.
Подключение в соответствии со схемой
При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.
Подготовка
Самостоятельный монтаж декоративного светильника или люстры к потолку требует подготовки. Она включает в себя:
- изучение техники безопасности;
- приобретение необходимых материалов и инструментов;
- выбор способа крепления.
Следует ознакомиться с инструкцией, приложенной к изделию, и с рекомендациями по ее установке. В ней может оказаться очень важная информация, как собрать люстру.
Необходимый инструмент для монтажа своими руками
Чтобы повесить люстру, понадобятся следующие инструменты:
- дрель или перфоратор;
- стремянка или стол, чтобы подняться к потолку;
- шуруповерт, либо отвертки;
- отвертка с индикатором;
- отвертка крестовая;
- изолента;
- пассатижи.
Нужно также подготовить клеммы, если их нет в комплекте с люстрой, крюк или анкер для крепления, саморезы с дюбелями.
Как распознать провода и что случится, если перепутать при подключении
Очень важно знать, как правильно соединить провода: ноль с нулем, фазу с фазой, заземление с заземлением. Самый простой способ распознать провода – с помощью цветовой маркировки. Существуют определенные цвета для проводов:
Существуют определенные цвета для проводов:
- провод «заземление» имеет желто-зеленую изоляцию, либо полоски такого цвета в поперечном или продольном направлении;
- фазу (L) могут обозначить различными цветами, но чаще это коричневый, черный или белый;
- провод нейтраль чаще сине-голубого цвета и обозначен в электрической схеме литерой N.
Маркировка проводов цветом имеет свои нюансы. Во время монтажа можно столкнуться с тем, что все проводники одного цвета. Если однофазная сеть без «земли» (2 жилы), определяем фазу с помощью индикаторной отвертки. Если электропроводка имеет заземляющий провод, стоит использовать мультиметр.
Если провода перепутать и подключить неправильно, то ничего страшного с осветительным прибором не произойдет. При обычной эксплуатации, а также если на люстре стоят лампы накаливания, этого можно никогда и не заметить. Но если размыкается не фаза, а ноль, светодиодные лампочки и экономки могут мерцать или легко светиться даже при нейтральном положении выключателя.
Кроме того, такая ситуация требует полного отключения электричества на щитке для каких-либо работ с люстрой (мытье, ремонт).
Правила техники безопасности при сборке, установке и подсоединении к сети
Установка электрических приборов всегда сопряжена с опасностью поражения электрическим током. Поэтому следует неукоснительно соблюдать правила безопасности:
- перед началом работ отключить электроэнергию в сети;
- убедиться в том, что комната обесточена, включив и выключив свет;
- проверить напряжение в жилах при помощи индикаторной отвертки или с помощью мультиметра, оно должно отсутствовать;
- провода соединять только с помощью специальных клемм, «скрутки» опасны и запрещены;
- стоит избегать покупки китайских изделий, они, как правило, низкого качества;
- качественно заземлить электропроводку.
https://youtube.com/watch?v=1W_1RBrJUX8
Для соединения проводов (особенно если нужно срастить проводники из разного материала) рекомендуем применять специальные клеммы-зажимы. Во-первых, работать с ними просто – не нужны дополнительные инструменты. Провода просто защелкиваются. Во-вторых, под напряжением температура проводника повышается и его объем увеличивается. Разные материалы имеют разный коэффициент увеличения сечения. Это значит, что клемма, зафиксированная болтиком, со временем ослабнет. А если она зажимает провода из разного металла, есть риск, что контакт разъединится. С зажимной клеммой такого не случится.
Как собрать люстру
Видов потолочных осветительных приборов много, но как правило, способ сборки и подключения похож. Предлагаем ознакомиться, как правильно собрать люстру с разным количеством плафонов для лампочек.
Обычно их продают в разобранном состоянии блоками:
- разобрать корпус люстры;
- убрать пластиковые колечки и уплотнители;
- прикрепить все рожки к корпусу;
- собрать корпус;
- соединить проводку.
Перед тем, как закрутить верхнюю гайку корпуса, подкладываем под нее декоративную чашку, которая облагородит место крепления люстры к потолку. А нижнюю крышку корпуса с гайкой декоративной пока ставить не нужно.
https://youtube.com/watch?v=yUIrn4vCmig
Что понадобится для работы?
Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:
- Указатель напряжения
- Пассатижи
- Мультиметр
- Нож
- Изолента
- Клеммная колодка
- Маркер
- Стремянка
Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.
Один из вариантов клеммной колодки
Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.
