Особенности
Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.
В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.
Особенности
Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.
В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.
Как подключить выключатель с подсветкой
Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.
Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.
Куда подводить провода
Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши
Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.
Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.
Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.
Подключение выключателя света с одной клавишей с подсветкой
Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.
Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.
Как подключить выключатель с двумя клавишами и подсветкой
Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.
В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.
Подключение тумблера с подсветкой в сеть:
Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.
Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.
После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.
Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.
P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/
Установка трёхконтактного выключателя с подсветкой на светильник ЭРА
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления
Обращаем ваше внимание на то, что все приведенные выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной пунктом 2 статьи Гражданского кодекса Российской Федерации. Окончательную стоимость позиции уточняйте по телефону, либо цена будет скорректирована согласно общей суммы закупаемой продукции при выставлении счета
Такая разновидность переключателей применяется на лицевых панелях в качестве комплектующих изделий различного электрооборудования в измерительных приборах, блоках питания, электроустановках на различных производствах, легковых и грУстройство защитного отключения УЗОвых автомобилях, поездах и многих других местах.
Устройство выключателя с подсветкой
В большинстве случаев цепь подсветки устроена одинаково и состоит из:
- балласта (гасящего элемента) – резистора или конденсатора;
- светоизлучающего элемента – светодиода (чаще всего) или неоновой лампочки.
Общая схема цепи подсветки. Элементы цепочки соединяются последовательно и подключаются параллельно контактам включателя освещения.
Протекание тока при двух положениях контактов.
Когда выключатель разомкнут, ток идет по пути «балласт – светоизлучающий элемент – светильник». Гасящий элемент подобран так, что тока в цепи достаточно для зажигания индикации, но мало для свечения основной лампы. Если выключатель замкнуть, его контакты шунтируют цепочку подсветки, ток идет по пути «контактная группа – светильник», его силы достаточно для зажигания лампы освещения.
Установка дополнительного диода.
Чаще всего такую схему собирают на основе светоизлучающего диода, но у нее есть недостаток. Во время обратной полуволны синусоидального напряжения светодиод заперт, его сопротивление велико. Напряжение сети делится между лампой, светодиодом и балластом пропорционально сопротивлению, и к LED прикладывается большое обратное напряжение. Он на него не рассчитан, и срок его службы сокращается – через относительно короткий промежуток времени LED выйдет из строя. Для борьбы с этим эффектом параллельно светодиоду ставят обычный диод во встречном направлении. Во время обратной полуволны он открывается, и напряжение делится большей частью между основной лампой и балластом. Вместо обычного диода можно поставить второй LED и увеличить яркость свечения.
Как устроен и работает выключатель с подсветкой
Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.
Механизм состоит из следующих элементов:
- одной входной, двух выходных клемм;
- токоограничивающего резистора;
- подвижных контактов.
Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.
Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно
При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.
Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.
По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)
После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.
Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)
Применение реверсивных пускателей
Подключение кнопки пуска-стопа через реверсивные пускатели осуществляется с преобразователями и без них. Если рассматривать первый вариант, то конденсаторы применяются с полупроводниковыми изоляторами. Непосредственно обмотка используется на 15 В. Показатель сопротивления на ней должен составлять не менее 30 Ом.
Компаратор для переключателя используется на два выхода. Первый контакт замыкается по первой фазе. Стабилизатор при этом должен находиться в разомкнутом состоянии. Некоторые модификации продаются с фильтрами. Также стоит отметить, что существуют контакторы с однопереходными резисторами.
Подключение тумблера с подсветкой в сеть:
Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.
Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.
После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.
Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)
Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.
Источник
Как подключить четырехконтактную кнопку
По многочисленным просьбам выкладываю

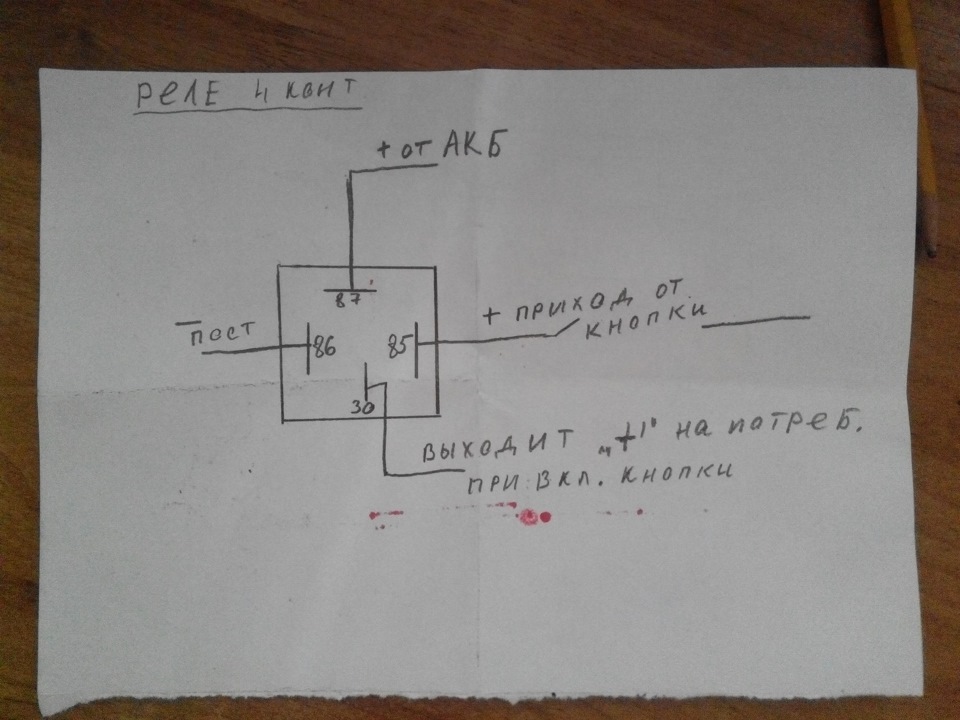

Реле 4-контактное подключал вот так

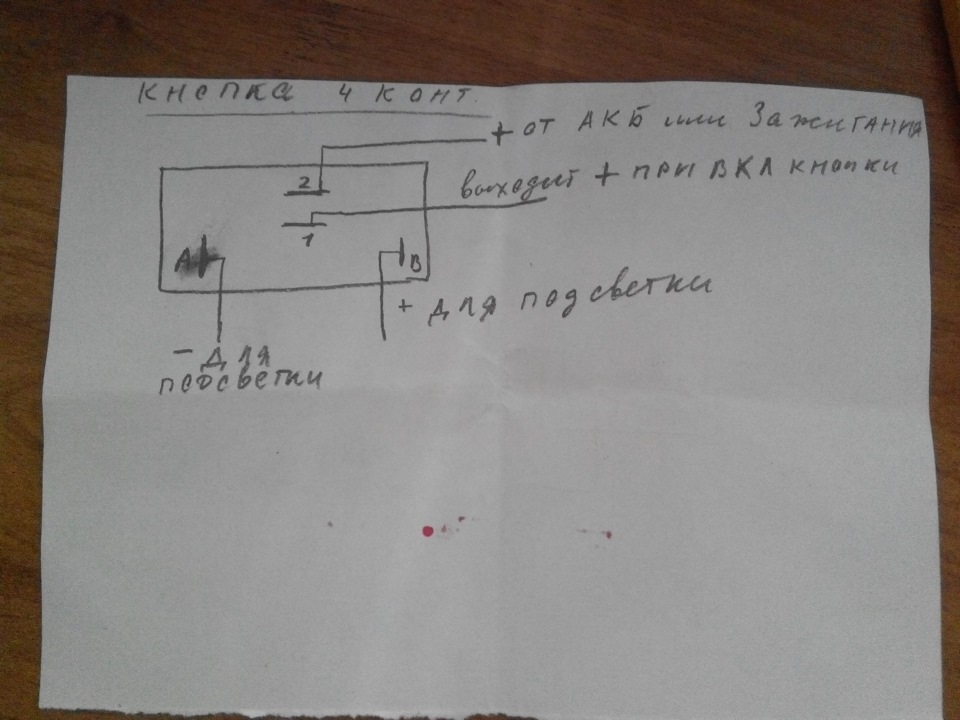

Распиновка кнопки 4-контактной

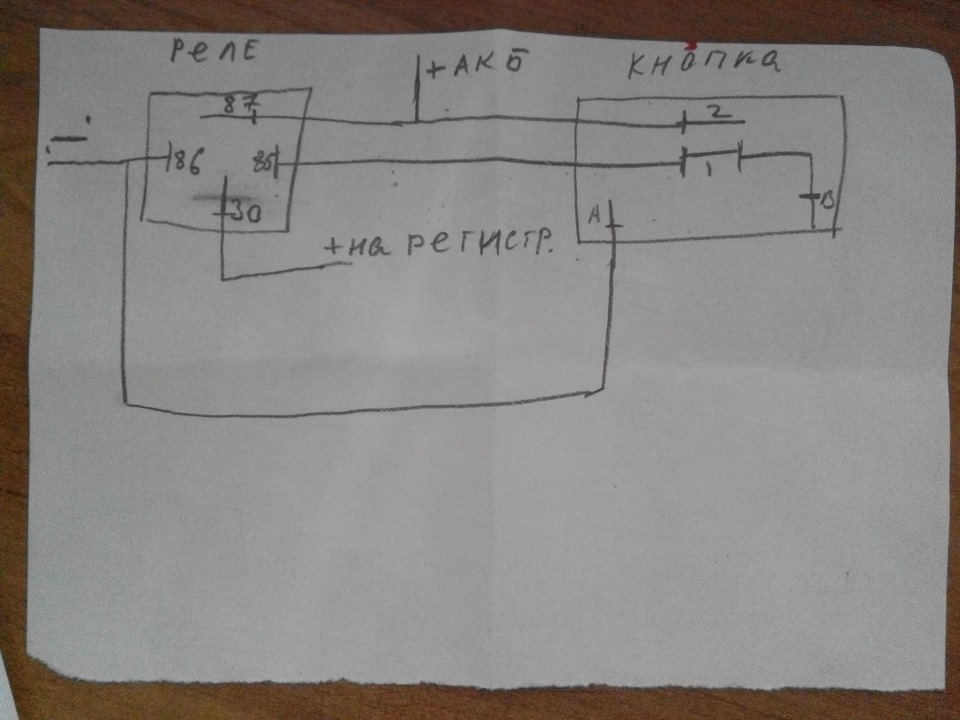

У себя соединял вот так
Конкретно в моей машине реализована следующая схема: От АКБ в салон идет от АКБ «+» на 20 мм2, через предохранитель, заходит в «розетку» с винтовыми зажимами для потребителей. Брал в автокрепеже за 200р. Здоровая такая, позолоченая типа. Аналогично приходит от АКБ «-«. Все доплнительные потребители подключаю уже в эти «розетки».
Дополнительно «-» от АКБ проложен на «корпус» авто 16 мм2.
Все работает. Где и как доставать + от зажигания или еще откуда я подскажу, т.к. не знаю. Реализовав такое подключение отдельными проводами я раз и на всегда избавил себя от поисков. чего и вам советую
Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста – включить, выключить или переключить что либо. В нашей статье, описано как в самом типичном случае, правильно подключить тумблер с подсветкой в вашу схему.
READ Как правильно подключить стеклоподьемники
Ограничения в использовании проходных выключателей
Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет
- Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.
- Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.
В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.
Отключение подсветки выключателя
Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:
- Как и в остальных случаях, сначала необходимо отключить электроэнергию.
- С помощью плоской отвертки поддеть, потом снять клавиши.
- Снять декоративную рамку.
- Открутить болтики.
- Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
- Используя индикаторную отвертку, проверить наличие напряжения на проводах.
- Отсоединить провода от контактов.
- Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
- Найти резистор и светодиод.
- Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
- Собрать выключатель, повторяя вышеописанные действия в обратном порядке.
Теперь индикатор не будет работать.
Виды в зависимости от типа подсветки
Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:
- С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
- Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
- С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.
В быту используются приборы всех перечисленных видов.
Разберите старый выключатель
Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:
- Выкрутите отвёрткой винты на декоративной панели.
- Аккуратно подденьте крышку и снимите её.
- Ослабьте винты крепёжных распорок и извлеките механизм из стены.
- Провода пока не отсоединяйте.
У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:
- Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
- Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
- Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
- Не отсоединяя проводов, извлеките выключатель из стены.
«Страшилки» и мифы о выключателе с подсветкой
Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).
- Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
- «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).
Первый вариант постепенно становится неактуальным.
LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.
Информация об этом есть в инструкции к светильнику.
Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.
Как выбрать светодиодный выключатель
Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.
В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.
Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее
Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.
По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.
Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:
Например:
- Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
- Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
- Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.
Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.
Конструкция и принцип действия двухклавишного выключателя
Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?
А именно: появляется еще два проводка для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте. К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный
При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.
Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой.
Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. Предлагаем вам небольшой видеоматериал по подключению переключателя с двумя кнопками: Итоги или почему лучше быть хоть немного электриком Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин. Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4
До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.
Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера. Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов: Синий, голубой цвет используются как нейтральная токопроводящая жила; Желто-зеленый для заземления; Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков. Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 красный провод
Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4. До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.
Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера. Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов: Синий, голубой цвет используются как нейтральная токопроводящая жила; Желто-зеленый для заземления; Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков. Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 красный провод.
Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.
Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.
Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Перед началом работы разберите выключатель, снимите с него внешние клавиши. В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Не проводите никакие работы с электропроводкой, подключенной к сети!
Двухклавишные проходные выключатели из 2-х мест. Схема подключения
https://youtube.com/watch?v=jUaC_cIHq88
Схема подключения
Напрашивается подключение напрямую. Но это наивный, неверный способ.
Пока кнопка нажата, выходное напряжение Vout = Vcc, но пока она отпущена, Vout ≠ 0. Кнопка и провода в этом случае работают как антенна, и Vout будет «шуметь», принимая случайные значения «из воздуха».
Пока соединения нет, необходимо дать резервный, слабый путь, делающий напряжение определённым. Для этого используют один из двух вариантов.
По многочисленным просьбам выкладываю
Реле 4-контактное подключал вот так
Распиновка кнопки 4-контактной
У себя соединял вот так
Конкретно в моей машине реализована следующая схема:От АКБ в салон идет от АКБ «+» на 20 мм2, через предохранитель, заходит в «розетку» с винтовыми зажимами для потребителей. Брал в автокрепеже за 200р. Здоровая такая, позолоченая типа.Аналогично приходит от АКБ «-«.Все доплнительные потребители подключаю уже в эти «розетки».
Дополнительно «-» от АКБ проложен на «корпус» авто 16 мм2.
Все работает.Где и как доставать + от зажигания или еще откуда я подскажу, т.к. не знаю.Реализовав такое подключение отдельными проводами я раз и на всегда избавил себя от поисков. чего и вам советую
Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста – включить, выключить или переключить что либо. В нашей статье, описано как в самом типичном случае, правильно подключить тумблер с подсветкой в вашу схему.
Подключение тумблера с подсветкой в сеть:
Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.
Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.
После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.
Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)
Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.
P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт
Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж.
Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время установки. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.
