Приборы для поиска трассы, места повреждения и обрыва кабеля под землей: трассоискатели и трассодефектоискатели :: Ангстрем
Поиск трассы и мест повреждений кабельных линий
Приборы для поиска трассы и мест повреждения кабеля
Оборудование производства компании «АНГСТРЕМ» позволяет осуществлять трассировку кабеля и поиск мест его повреждений.
Все трассодефектоискатели предприятие выпускает под наименованием «Комплекты поисковые». Они состоят из звукового генератора и высокочувствительного приемника. Данное оборудование реализует несколько методов поиска:
- индукционный,
- акустический,
- потенциальный,
- акустико-электромагнитный.
Поисковые комплекты – это универсальное оборудование для поиска обрыва кабельных линий, заплывающих пробоев, замыканий (короткое, междуфазное, однофазное, оболочки на землю). Компания «АНГСТРЕМ» выпускает КП трех типов, отличие между которыми заключается в выходной мощности генератора:
- КП-500К (500 Вт),
- КП-250К (250 Вт),
- КП-100К (100 Вт).
КП-500К — самый востребованный прибор для поиска повреждения кабеля под землей. Именно ему отдают предпочтение специалисты крупных энергетических организаций, средних и малых электротехнических предприятий. В течение более двух десятилетий своего существования этот комплект получил множество положительных отзывов. Его качество и надежность подтверждались практически опытом профессионалов.
Чем уникально данное оборудование?
Генератор ГП-500К — мощный источник высоковольтных импульсов напряжения, изготовленный в специально разработанном корпусе, защищающем устройство от попадания посторонних элементов и позволяющем эксплуатировать прибор в суровых условиях работы.
Приемник ПП-500К не имеет аналогов российского производства. Он позволяет:
- определять МП индукционным, акустическим и потенциальным методом,
- показывает расстояние до места повреждения и направление дальнейшего движения оператора,
- проводить трассировку подземного кабеля и коммуникаций,
- определять глубину залегания подземных коммуникаций,
- выбирать кабель из пучка,
- локализовать повреждения оболочки кабелей, в том числе с изоляцией из сшитого полиэтилена,
- находить места утечки жидкости из трубопровода.
Обладая таким уникальным функционалом Поисковые комплекты выгодны для приобретения. Цена трассодефектоискателя КП-500К (КП-250К, КП-100К) в несколько раз ниже стоимости импортных аналогов, а срок гарантии в 2 раза дольше.
Причины возникновения неисправностей
При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.
К таким факторам относятся:
- Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
- Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
- Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
- Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.
При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.
Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.
https://youtube.com/watch?v=21uh9RaHJPY
https://youtube.com/watch?v=AjrHCiZ-33M
Прозвонка проводов мультиметром
Производители делают разные виды мультиметров, но принцип измерений остается один, отличаются только расположение органов управления и пределы измерений. Для проверки целостности проводов переключатель режимов измерений ставится в положение прозвонки, оно отмечается знаком диода или зуммера. После чего процесс прозвонки осуществляется описанными выше методами. Целостность проводника кроме показаний на дисплее нулей (отсутствие сопротивления) сопровождается звуковым сигналом или светодиодным индикатором, это зависит от марки мультиметра. статью: → «Как пользоваться мультиметром для чайников?».
Мультиметр GE 2524 в положении прозвонки
Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома «Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.
Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.
По остальным параметрам UNI-T не уступает другим моделям в точности измерения и количеству опций. статью: → «Проверка цепей мультиметром или тестером».

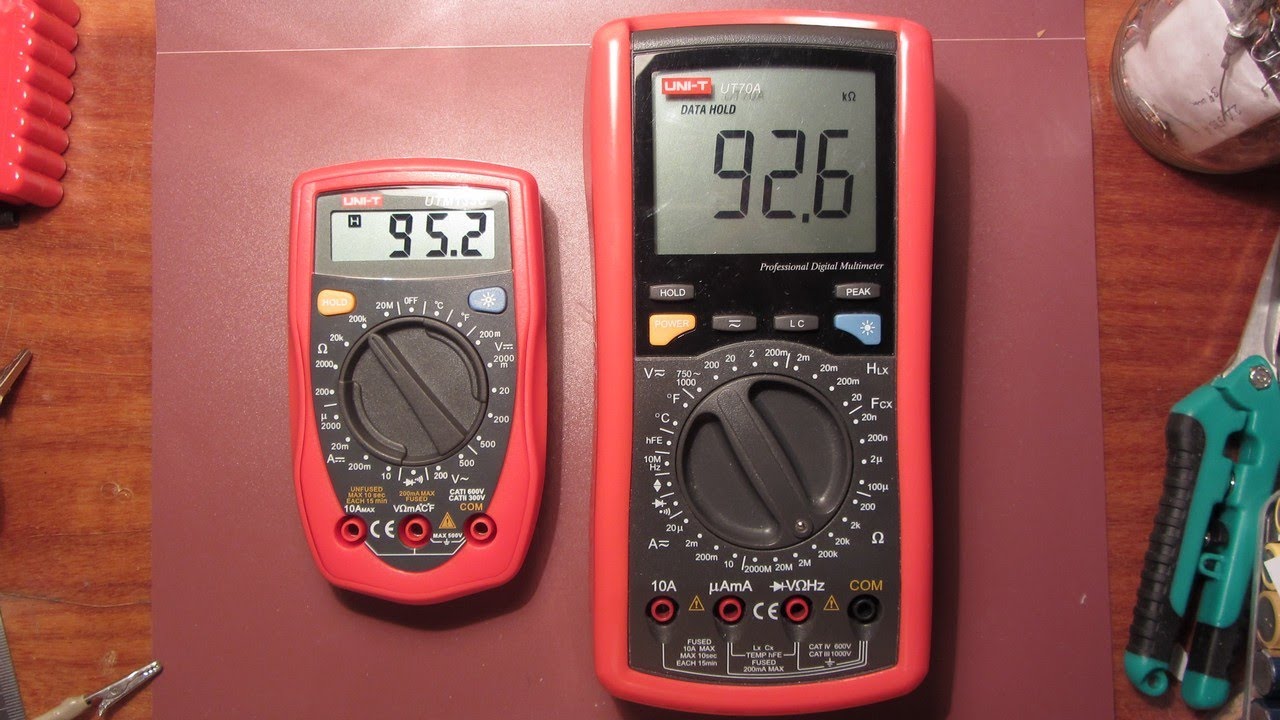

Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61
Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт
Соединение перебитых медных проводов электропроводки
Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.
Перебит один из двух медных проводов
Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.
Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.
Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.
Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.
Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.
Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.
Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.
В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.
Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.
Перебиты оба из двух медных проводов
Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по вышеописанной технологии. Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.
При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.
Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки
Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод
Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.
Осталось навернуть на восстановленное соединение слой изолирующей ленты.
Перебиты три из трех медных проводов
Перебитые три провода электропроводки соединяются по такой же технологии, как и два. Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.
После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.
Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.
Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.
Конструкция провода
Любой бытовой электроприбор работает, когда на него поступает электрический ток от источника напряжения по проводам, кабелям и шнурам питания. Если внутри схемы образуется разрыв, то работа прекращается.
Электрический провод состоит из:
- токопроводящей магистрали, выполненной металлическими жилами из проволоки меди или алюминия;
- слоя изоляции (лак, полимерные покрытия, бумага, хлопок, шелк или другие диэлектрические материалы из их комбинаций).
Металл жилы проводника может быть выполнен:
- многожильной скруткой из тонких проволок:
- или сплошной, монолитной конструкцией.
В быту встречаются провода обоих видов:
- монолитные жилы используются для работы в стационарной схеме электропроводки;
многопроволочные скрутки из проволочек применяются для передачи высокочастотных сигналов или там, где на металл воздействуют механические изгибающие усилия (шнуры блоков питания, переносных приборов, наушников, других подобных устройств).
Во время изготовления, транспортировки, монтажа и эксплуатации на металлическую часть жилы воздействуют не только электрические, но и механические нагрузки. От излишнего усилия она разрушается. Обрыв провода исключает работоспособность электрической схемы. Его необходимо найти и устранить.
Провод спутник
Кто-то может справедливо заметить, зачем мне все эти сложности, я свой кабель и так найду, подключив генератор к соответствующим жилам.
А если речь идет о коммуникациях без наличия металлических составляющих? Например, полиэтиленовый газопровод или оптоволоконные линии связи.
В такой ситуации обычно используется параллельно проложенный провод спутник. Хотя это никак и не регламентируется действующими отраслевыми стандартами, однако широко применяется.
Чаще всего в качестве проводника берут самый дешевый провод марки ПВ 1*2,5 или ПВ 1*4.
При этом, если объективно сравнивать все затраты, и особенно срок службы, то маркеры вчистую выигрывают по всем показателям у таких проводов. Вот здесь можете ознакомиться с уже реализованными проектами и отзывами по данной технологии.
Поиск разрыва проводки в стене из бетона или кирпича
Чтобы определить место повреждения в стене, сложенной из кирпича или представляющей собой бетонную плиту, понадобится транзисторный приемник, с помощью которого производится обнаружение скрытой электропроводки. Нужно учитывать, что в кирпичных и бетонных зданиях все кабели направлены по горизонтали и вертикали, а поворачивают исключительно под углом 90 градусов. Зная это, вы не ошибетесь, выстраивая схему расположения кабелей.
Индикатор следует вести по стене над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет в момент достижения им места обрыва проводника.
Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу. Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.
Наглядно весь процесс диагностики на видео:
https://youtube.com/watch?v=oNUW5cOj8SA
Но если есть большое желание сэкономить и научиться этой процедуре самому, тогда переходим к следующему этапу – ремонту неисправной линии.
Способы поиска
Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.
Приборы
- Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
- Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
- ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
- CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
- Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
- MS58M – реагирует на металлы, напряжение в проводах не требуется.
- Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.
Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.
Сканер
Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.
- Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
- Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
- Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
- Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.
Мультиметр
Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.
Самыми распространенными для поиска электропроводки являются:
- Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
- Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.
Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.
С помощью смартфона, телефона
Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.
Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.
Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.
Точность поиска зависит от положения прибора относительно сканируемой поверхности.
Индикаторная отвертка
Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.
Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.
Без приборов
Удалить со стен обои и определить наличие проводки по неровностям штукатурки.
Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.
Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).
Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.
В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.
Ищем место повреждения провода
Методика отыскания повреждения фазного провода
Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя). Поиск места повреждения для наружной проводки достаточно прост:
- В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
- Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
- Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
- Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
- Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.
Поиск повреждения при помощи бесконтактного указателя напряжения
А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.
Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.
Методика отыскания места повреждения нулевого провода
С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует? Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току. Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны. Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:
Отключите все электроприборы в вашем доме
Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка
Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.
Вводной пакетный переключатель
Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения
Очень важно не перепутать и вставить нулевой провод именно данного присоединения. Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями
Если же у вас установлен двухполюсный автомат, то вам значительно проще. Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.
Попробуем заняться логикой
Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.
Схема поиска скрытой проводки в квартире
Исходя из этого, можно предположить следующее:
- От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
- Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
- Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.
Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.
Устранение неисправности
Ремонт проводки нужно проводить, соблюдая технику безопасности.
Пошаговая инструкция ремонта фазного кабеля:
- Отключаем проводник с фазой.
- Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
- Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
- Разводим концы оборванного проводника.
- Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:
Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.
Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.
как найти обрыв провода : 7 комментариев
Ну и ладно не очень то и хотел.
Анатолий, любой комментарий оставленный пользователем впервые, проверяется модератором. Все дальнейшие комментарии публикуются без подтверждения модератором, т.е. моментально, но с обязательным его уведомлением. И Вы ещё указали несуществующий электронный адрес, что повлияло на скорость одобрения в публикации комментария. Приходится прибегать к таким мера из за большого количества «спам комментариев». Всего Вам наилучшего.
Через автомат на 16 ампер подключал встречно фазу и ноль к оборванной жиле и шевелил кабель в месте обрыва происходил пробой за счет короткого замыкания.
Здравствуйте Анатолий. Этот способ называется «прожечь кабель», мы так нелегально землю на тепловозах искали. Но это очень опасно с точки зрения пожарной безопасности. На тепловозах хоть система пожарной безопасности есть, да и огнетушителей немало. В общем «не стоит играть с огнём«.
Этот способ хорош, только, к сожалению, в случае если обрыв «лохматый» и может дать искру, и если к проводам можно подключить достаточно мощную нагрузку. Для поиска, например, обрыва или сгоревшей лампы в новогодней гирлянде, или обрыва в кабеле зарядного устройства и т.п. он не подойдёт.. Я использую омметр или прозвонку, в которых один из щупов снабжён тонкой швейной иглой или иглой от шприца. Проводку (кабель, шнур) делю пополам, загоняю под изоляцию иглу щупа, до контакта с проводом, и определяю в какой половине обрыв. Далее так же поступаю с участком имеющим повреждение и повторяю прозвонку до определения места обрыва. Игла не нарушает изоляцию провода в месте прокола до опасного состояния при напряжении 220 В и ниже. Приёмник я использовал так же для определения трассы прокладки проводов при скрытой проводке. К конечной точке подключал электробритву (не вибрационную) для создания помех от щёточного устройства (ещё лучше если удалить помехозащитные элементы из схемы бритвы), а приёмником «ловил» эти помехи и по максимальному их уровню излучения проводкой определяется трасса.
Интересная методика, не слышал о ней раньше, но следует попробовать. Обычно брал мультиметр и прозванивал, но это всё равно требует доступа к оголённому проводу, то есть надо как минимум надрезать изоляцию, а это не лучший способ. Думаю, что подобное можно сделать не только с приёмником, но и с обычными бытовыми колонками, фон которых отлично слышен в тишине.
Почему, я не узнал про этот метод на неделю раньше… Недавно у меня переломился провод в 100 метровом удлинителе, так я его 5 разрезал прежде чем нашел место перелома, к тому же пришлось выкинуть 3 метра провода, так как там много скруток получалось. В общем большое спасибо возьму для себя на вооружение))
Что нужно знать о приборе, чтобы прозванивать провода
Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.
Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.
Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).
Поиск с помощью профессионального оборудования
55555
Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.
Специальные приборы бывают таких видов:
В реальной работе используются следующие приборы:
- «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
- Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
- Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
- Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.
Проверка одного длинного провода
А если нужно проверить только одну жилу? Это можно сделать так. Например есть 2-х проводный кабель, и интересует, оборвана ли только одна линия, и если да, то какая.
В основном вы должны делать то же, что и в предыдущем этапе, только с использованием дополнительного провода с любым поперечным сечением.
Берем дополнительный шнур и с одной стороны прикручиваем его к проводу, который хотим исследовать. Ведем его ко второму месту, где расположен второй конец провода.
Касаемся щупами и измеряем. Если всё хорошо, будет результат измерения близко к 0 Ом, если что-то пойдет не так, измерение будет несколько kΩ, MΩ или даже на дисплее будет просто 0L — обрыв.
