Выбираем коаксиальный кабель для цифрового телевидения

Пошаговая инструкция

Антенну из провода сделать легко. Главное знать, где надо делать зачистку кабеля и соединять кольцо.

1. От любого свободного конца кабеля отмеряется 5 см. Полностью удаляется изоляция как внешняя, так и внутренняя, которая защищает центральную жилу.Кстати, лучше кабель с медной жилой.

   Экран может быть разного материала и исполнения. Например, проволочная оплетка или сплошной фольгированный материал.

2. Экран плотно соединяется методом скрутки с жилой.
3. От края изоляции, которая осталась на предыдущем этапе, отмеряете 22 см, помечаете. Через 2 см делаете еще пометку. Изоляцию полностью снимаете и удаляете экран. Внутренний изолирующий слой не трогается. Жила оставляется скрытой.
4. С последней отметки на расстоянии 22 см еще раз делается отметка. Аналогично, только уже без удаления экранировки, убирается внешний слой изоляции. Величина отрезка всего 10 мм.
5. Первый скрученный 5-сантиметровый конец плотно обкручивается вокруг зачищенного участка прямо на экран. Чтобы контакт был прочным, можно обжать плоскогубцами.
6. Другой нетронутый кабельный конец вставляется в антенный разъем ТВ. Но, сначала надо смонтировать на него штекер.
7. Нужно постараться придать форму кольца как можно ровнее.

https://youtube.com/watch?v=DP80f4ocREY

Правила прокладки коаксиального кабеля

• Петли и изгибы нарушают однородность кабеля. Это приводит к высокочастотным потерям, то есть потере мелких деталей изображения, а также удвоению изображения из-за отражений сигнала. Качество изображения будет лучше, если изгиб петли будет в 10 раз больше диаметра коаксиального кабеля. Это равносильно высказыванию: «радиус петли должен быть не меньше 5 диаметров или 10 радиусов кабеля.
• При прокладке коаксиального кабеля следуйте указаниям производителя о допустимых радиусах изгиба и рекомендуемом расстоянии между местами крепления.
• При прокладке не разбрасывайте кабель по полу. Если случайно наступить на него или поставить тяжелый предмет, передача сигнала резко ухудшится.
• Протягивая кабель, не прикладывайте к нему больших механических усилий, не пытайтесь протянуть через маленькое отверстие в стене или узкий короб. Это может привести к деформации или внутреннему обрыву центральной жилы и экранирующей оплетки.
• Не прокладывайте коаксиальный кабель рядом с проводами электропитания и другими источниками электромагнитных помех.
• Разрыв кабеля посередине и заделка образовавшихся концов приведет некоторой потере сигнала, особенно, если концы заделаны плохо или использованы некачественные BNC-разъемы. Хорошая заделка дает потерю сигнала всего в 0,3 – 0,5 дБ. Если на одном кабеле не слишком много заделок, то сигнал пострадает незначительно.
• Для перехода с разъема на разъем пользуйтесь специальными переходниками (рис. 5).

Рис. 5 Переходники для видеосигнала

1 – BNC-вилка на RCA-розетку; 2 – BNC- розетка на RCA-вилку; 3 – BNC-розетка-розетка; 4 – RCA- розетка-розетка; 5 – BNC-вилка на Т-образный разветвитель с двумя BNC-розетками; 6 – BNC-вилка на Y-образный разветвитель с двумя BNC-розетками; 7 – BNC-розетка с терминатором 75 Ом; 8 – 3,5-мм стереофонический штекер на разветвитель с двумя RCA-розетками.

Степень искажения синусоидальных сигналов линиями связи оценивается по таким характеристикам, как затухание и полоса пропускания.

Затухание показывает, насколько уменьшается мощность эталонного синусоидального сигнала на выходе линии связи по отношению к мощности сигнала на входе этой линии.

Затухание сигнала на 100 футов длины некоторых популярных зарубежных кабелей показано в таблице 1.

Таблица 1. Затухание сигнала в коаксиальных кабелях

СОВЕТПри выборе марки коаксиального кабеля для инсталляции всегда следите за тем, чтобы его полоса пропускания превышала ширину спектра передаваемого сигнала.

Топ-5 лучших коаксиальных ТВ кабелей

Сегодня изготовлено много коаксиальных кабелей для телевизора, заменивших компонентные с разъемами типа тюльпан. Однако не все они характеризуются отменными показателями.

Рассмотрим, какой лучше использовать коаксиальный кабель для звука на примерах конкретных моделей.

SAT 50

Производством этого телевизионного кабеля для цифрового телевидения занимается компания Cavel, зарегистрированная в Италии. Он необходим для передачи видео и звуковых дорожек, которые занимают высокие частоты. Предусмотрено 2 фильгированных слоя. Экран позволяет заблокировать помехи, и увеличить качество передачи сигнала.

Из-за наружной изоляции устойчив к осадкам и негативному воздействию ультрафиолета. Монтаж возможен и за пределами окна. Служит не менее 15 лет. Стоимость одного метра – от 30 до 50 руб.

RG 6U

Он имеет покрытие из меди и стальной проводник. Изоляция снаружи выполнена из поливинилхлорида, а внутри находится полиуретановый диэлектрик.

Подойдет для тех случаев, если нужно делать повороты в углах. Также он характеризуется низкими показателями заглушки сигнала – всего 9,2 дБ. Недостаток этой модели только в том, что снаружи имеется поливинилхлоридная изоляция.

Поэтому целесообразно применяться его лишь для внутридомовых работ. Стоимость одного метра – от 9 до 20 руб.

SAT 703

Это не менее популярная модель, которой допустимо проложить расстояние до 50 м. Предусмотрена система экранирования высокого качества. Она состоит из луженой проволоки меди и двух фольгированных слоев.

Показатель усиления – около 80 дБ. Это позволяет сохранять необходимое качество сигнала, даже при большом расстоянии между антенной и приемником. Если вы примените разветвитель, сможете соединить несколько телевизоров.

Имеется вспененный диэлектрик, который обеспечивает малое затухание. 1 м провода вам обойдется в 35-60 руб.

РК 75

Производством занимается российская компания. Модели отличаются сечением проводника, изоляцией и оплеткой.

Наружная изоляция – поливинилхлоридная, а оплетка изготовлена из луженой проволоки меди. Эта модель способна работать в диапазоне температур от — 60°С до +60°С. Также она устойчива к осадкам и ультрафиолетовым лучам. Изгибы должны быть не менее 30 мм. Стоимость одного метра от 13 до 30 руб.

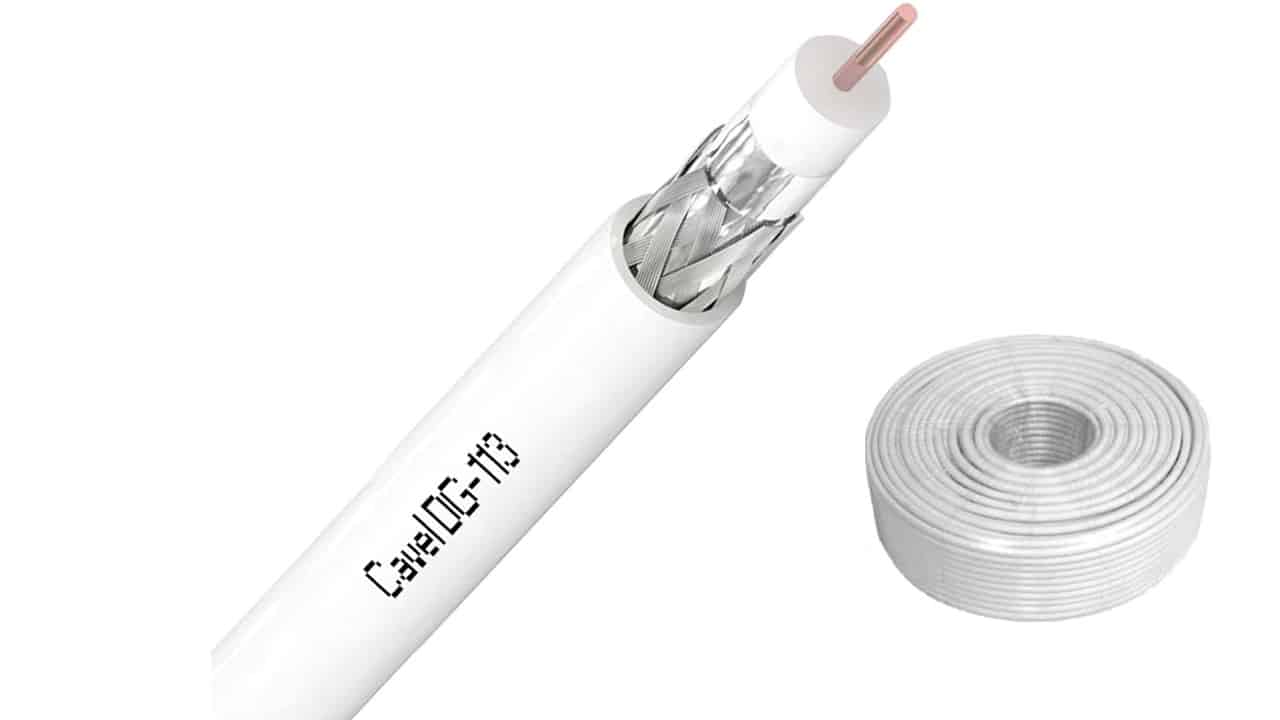

DG 113

Подойдет для подключения не только цифрового, но и кабельного или спутникового телевидения. Характеризуется хорошим качеством передачи сигналов из-за экрана из двух слоев фольги и луженой меди.

Характеризуется отменными влагозащитными свойствами, которые обеспечивает углеводородный слой на вспененном диэлектрике.

Производитель утверждает, что он прослужит вам не менее 15 лет. Однако все зависит от качества прокладывания, и методов эксплуатации.

Зачастую применяется для наружной прокладки, ведь внутри можно проложить более дешевые альтернативные варианты. Цена одного метра составляет 55-70 руб.

Кабеля для спутникового и эфирного цифрового ТВ

Цифровой сигнал передается в дециметровом диапазоне волн (ДМВ), что соответствует частотам 0.3 — 1 ГГц (эфирное ТВ) и 1 — 3 ГГц (спутниковое ТВ). Физические характеристики этого сигнала сильно отличается от такового аналогового телевидения в метровом (МВ) диапазоне — проецируемая на приемник волна имеет меньшую толщину в поперечнике. Также частотность поступления (не путать с частотой) такого сигнала выше, поэтому требуется кабель большей толщины.

Оптимальными характеристиками антенного кабеля будут:

• толщина жилы 0.3 — 1 мм;
• толщина в поперечном сечении от 3.5 мм;
• сопротивление 65 — 75 Ом.

Для спутникового телевидения рекомендуется рассматривать более высокие значения, т.к. с ними лучше сохраняется сигнал каналов, вещающих на высоких частотах (от 1 ГГц).

Информация о штекерах

В целом конструкция штекера состоит из двух частей – F-разъема и переходника. Именно разъем надевается на разделанный кабель, а переходник вкручивается в разъем. После переходник подключается к антенному гнезду телеприемника или цифровой приставки.

Раньше использовались штекера в пластиковых, прорезиненых оболочках. Внутри крепление жилы и экрана делалось через пайку, зажим и прикручивание.

Сейчас же подсоединить антенный кабель к штекеру намного проще. Необходимо только правильно подготовить кабель и закрепить (надеть) на нем штекер.

В зависимости от места установки телевизора, можно определить тип F-переходника, который нужен. Если телевизионный приемник стоит на тумбе или столе, а сзади есть много места, то подойдет любой переходник, в том числе и прямой. Если места за техникой достаточно, перегибов кабеля не произойдет и места для подключения хватит.

В ином случае, при прямом штекере, придется сильно изогнуть кабель. Это может привести к потере сигнала и даже повреждению проводников внутри.

Какой кабель выбрать?

Оптимальный вариант – продукция марки Cavel. У итальянцев внушительный опыт в производстве подобных изделий (47 лет) и они заслужили признание по всему миру. Данный антенный провод хорошо зарекомендовал себя при передаче цифрового сигнала. Однако, он дороже остальных видов, поэтому, для экономии бюджета, можно использовать отечественные РК-75 или РК-50.

Для спутниковых антенн стоит взять модели с улучшенным экранированием

Если прокладываете кабель на улице, обращайте внимание на устойчивость внешней оболочки. Качественные провода толще, надежнее и обеспечивают стабильный контакт со штекерами и розетками

К тому же, их проще монтировать. Поэтому специалисты советуют выбирать все-таки более дорогие модели.

Рейтинг комнатных антенн с усилителем для телевизора на 2021 год

5. Locus L 942.10 КАЙМАН

Стальная ТВ-антенна со встроенным усилителем допускает возможность подачи электропитания от антенного входа и посредством USB-соединения. Изготовлена из стали. Настроена на приём цифрового телевещания в формате DVB-T/T2 при удалении от телецентра до 25 км. Комплектуется двухметровым кабелем, телевизионным штекером, инжектором питания 5В. Выручит владельцев телевизоров и ресиверов DVB-T2, в которых не предусмотрена подача питания на внешнюю антенну.

Плюсы:

• компактность;
• удобные настройки;
• работа с питанием и без него;
• хороший приём каналов;
• невысокая стоимость.

Минусы:

• короткий провод;
• металл плохой обработки.

4. HARPER ADVB-2128

Антенна принимает все типы сигналов (VHF и UHF) и обеспечивает комфортный просмотр цифровых телеканалов формата. Предназначена для внешней установки. Имеет закрытый корпус необычной формы. Внутренние элементы надёжно закрыты от влаги и атмосферного воздействия.

Бесперебойную работу антенны обеспечивает сетевой адаптер с длинным проводом. В комплекте к изделию прилагается специальный усилитель, благодаря которому изображение останется стабильным даже в условиях слабых волн.

Плюсы:

• стильный дизайн;
• удобство монтажа;
• надёжность конструкции;
• уверенный сигнал;
• высокое качество материалов изготовления.

Минусы:

• нет переходника для антенного разъёма;
• короткий кабель до модуля усиления.

3. Дельта DIGITAL 5B

Комнатная ТВ-антенна подключается к приставке DVB-T/ DVB-T2 или к телевизору. Комплектуется длинным 3-метровым кабелем, который значительно облегчает монтаж.

Встроенный усилитель существенно улучшает качество изображения. Есть возможность регулировки угла расположения антенны в пределах 25º. С такой антенной можно без проблем наслаждаться любимыми фильмами даже в местах, где приём сигнала обычно затруднён.

Плюсы:

• длинный кабель;
• не требуется блок питания;
• возможность регулировки усиления;
• приятная цена.

Минусы:

• не все телевизоры поддерживают функцию питания антенны;
• не информативная инструкция.

2. РЭМО BAS-5133-5V Меркурий 3.0

Активная телеантенна обеспечит качественным аналоговым и цифровым телевещанием в зоне уверенного приёма. Модель относится к комнатным по типу размещения, поэтому не требует сложного монтажа. Изделие готово к работе сразу после стыковки с телевизором или ресивером.

Питание осуществляется через соответствующий разъём головного устройства, поэтому подключения к электрической розетке не потребуется. Антенна небольшая по размерам и оснащена двухметровым кабелем.

Плюсы:

• наличие встроенного усилителя;
• компактные габариты;
• легкость в установке;
• не требуется розетка.

Минусы:

• сильная зависимость от рельефа местности;
• устаревший дизайн.

1. Selenga 118F

Пассивная ТВ-антенна от российского производителя концентрирует сигнал с коэффициентом усиления 12 Дб. Предназначена для просмотра телепрограмм в цифровом стандарте наземного эфирного вещания в сложных условиях. Не имеет внешнего питания и устанавливается с наружной стороны дома. В комплекте есть всё необходимое для монтажа. Благодаря лёгкому весу алюминиевое изделие не требует усиленных крепежей.

Плюсы:

• быстрая настройка;
• выдаёт картинку идеальной четкости;
• стабильно работает без усилителя;
• лёгкий вес.

Минусы

• слабое крепления антенны к штанге;
• нет ответного кабельного разъёма.

На какие параметры кабеля обратить внимание

Изолированные металлические жилы, которые являются проводниками информации к воспроизводящей видео и звук подключенной технике характеризуются несколькими параметрами. К таковым относятся:

• сечение и материал проводника;
• коэффициент затухания и усиления сигнала;
• волновое сопротивление.

Для передачи цифровой информации необходимо соблюдать сопротивление провода. Оно должно быть не менее 75 Ом. Сечение кабеля зависит от расстояния до приемника сигнала. Например, для многоэтажного дома свойственно в среднем не менее 30 метров. Тогда проводник должен быть в диаметре около 1 мм. Если это частный дом, то достаточно площади поперечного сечения, равной 0,5-0,9 кв. мм.

Относительно материала, с проводимостью справляются как медь, так сталь, алюминий, сплавы с омеднением. А вот про затухание производители не всегда дают информацию, но это бывает редко. Чаще достаточно коэффициента усиления сигнала. Для хорошего качества хватает 60-80 дБ, при метраже более 25 метров добиться идеального изображения можно будет с превышающим 90 дБ значением. Но это не всегда необходимо.

Последний критерий, на котором основывается выбор провода, заключается в допустимой гибкости кабеля. Если в его состав входит жила с сечением менее 1 мм и экран представлен фольгой или пленкой, то риск перелома сердечника и экрана повышается уже на углу в 45⁰. Исключает подобное явление более толстая сердцевина и дополнительная металлическая оплетка.

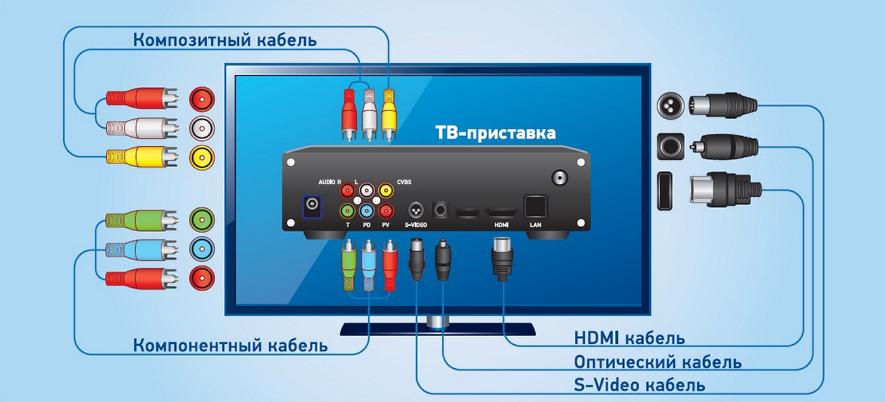

Разновидности телевизионных проводов

Если антенный кабель один, то телевизионных проводов большая разновидность. Каждый из них отличается способом вывода информации и внешним видом.

Внимание! Не следует путать антенный и телевизионный провод. Первые используются для приема цифрового сигнала, другие же нужны для вывода на телевизор изображения и звука в привычном виде.

Коаксиальный

Самый распространенный тип антенных кабелей, которые уже были рассмотрены в начале статье. Стоить лишь добавить, что к коаксиальным относятся не только антенные кабели, но и любые электрические провода, которые в своей архитектуре включают центральную жилу (их может быть несколько), экран (внешний проводник) и изоляционный материал. Коаксиальный кабеля лучше распространен не только для эфирного ТВ, но и используется провайдерами для организации сети кабельного ТВ.

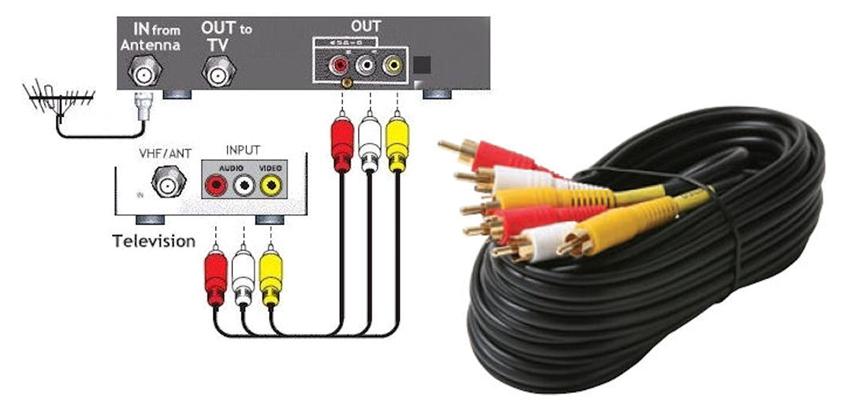

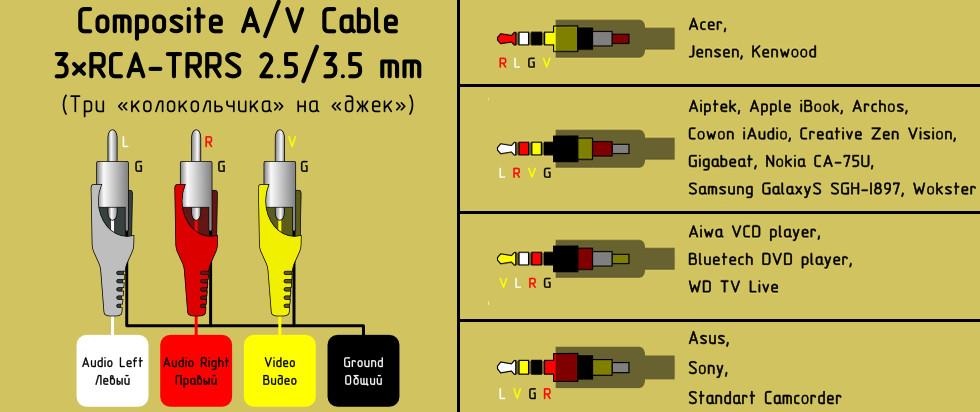

Композитный

К данному типу относятся любой кабель, от которого отходят более одного разъема. Название отражает многозадачность провода, т.е. передачу сразу нескольких форматов сигнала. В случае с телевидением — это отдельный вывод изображения и звука на телевизор после декодирования. Типичные представители композитного провода — RCA- и AV-кабель для ТВ. Также они используются для подключения видеопроигрывателя, акустики и других аудио-видео устройств к ресиверу или телевизору.

Компонентный

Внешне такие провода схожи с композитными кабелями, однако сильно отличаются принципом работы. Все присутствующие входы выводят изображение, и только один из них вместе с видео передает и звуковой сигнал. Компонентные кабели обладают более высокой пропускной способностью по сравнению с композитными аналогами. Они не предназначены для подключения с отдельным выводом видео и звука, т.е. не совместимы с цифровым ТВ и используются для просмотра мультимедиа с накопителя или интерактивного телевидения.

HDMI | DVI

С развитием широкоформатного телевидения в цифре стало доступно вещание в формате 4K (~4000p). Несмотря на предварительное сжатие в цифру, для трансляции изображения сверхвысокой четкости требуется передать большой объем информации. У ранее существующих проводов не было достаточной пропускной способности, поэтому был разработан новый кабель — hdmi. Если в телевизоре и у ресивера присутствует разъем под телевизионный кабель данного вида, телеустройства поддерживают вывод изображения высокой четкости и рекомендуется их подключать именно с помощью hdmi-кабеля.

Современные Smart телевизоры и ресиверы по возможностям сопоставимы с компьютером и в них присутствует мощный видеоадаптер от 1 ГБ. Хотя у них также присутствует hdmi-разъем, для поддержки видеоигр и других графических приложений нужно выполнять подключение от видеокарты, у которой присутствует разъем VGA. Для этого используется DVI-кабель.

Какой кабель лучше использовать для подключения приставки лучше ориентироваться на максимальное пиксельное разрешение телевизора, т.к. при подключении провода с более высокой пропускной способностью не увеличит четкость вещания, но повысит энергопотребление ресивера.

Рекомендации по подключению

Нюансы, которые следует учесть при подключении:

1. Коаксиальные изделия рекомендуется прокладывать как можно дальше от электрооборудования. Речь идет о холодильниках, утюгах, микроволновках, посудомоечных машинах и т. д.
2. Телевизионные сети можно укладывать вместе со слаботочными проводами. Имеются в виду кабели для подключения сети, телефонии и т. д.
3. Выполняя установку, необходимо снизить количество соединений и мест спаек кабелей. Для качественной передачи сигнала нужен целый проводник, при наличии соединения его качество значительно снизится.
4. Если имеются разветвления, то для них применяются качественные разветвители. Их надо покупать отдельно, сооружать устройства своими руками не нужно.
5. При наличии загиба его следует выполнить так, чтобы проводник изгибался под прямым углом.
6. Покупая изделие, нужно учитывать расход электроцепей на изгибы и спуски.
7. Подключение коаксиальных кабелей в щитовых может осуществляться только путем пайки. При наличии оголений эти места надо заизолировать.
8. Монтаж усилительных устройств и разветвительных механизмов производится в защищенном месте. У пользователя должен быть доступ к нему, это упростит процедуру обслуживания. Укладка компонентов выполняется в монтажные кабельные короба. Желательно, чтобы канал был выполнен из затухающей пластмассы.

Подключение штекера старого образца

Ситуация со штекером, который закрывается кожухом с эластичного материала, немного другая. По сложности соединение не отличается, но сам процесс чуть-чуть другой.

1. Выкрутите пластмассовый кожух и просуньте в него кабель.Если сразу этого сделать, то легко можно забыть про кожух и придется отсоединять провод потом.
2. Освободите провод от внешней оболочки на 10 мм.
3. Экран укоротите примерно на 4-5 мм острым ножиком. Можно не удалять экран, а загнуть его часть назад.
4. На эту же длину (4-5 мм) оголите токопроводящую жилу.
5. В паз штекера, где есть болт, вставьте жилу.
6. Плоскогубцами плотно обожмите область кабеля с экраном. Внимательно осмотрите, чтобы не случилось замыкания.
7. Закрутите отверткой болт, тем самым закрепив жилу в штекере.
8. Подвиньте кожух к штекеру и накрутите на резьбу до конца. Если резьбы на кожухе нет, тогда просто плотно наденьте его на металлическую часть штекера.

Как устроен телевизионный кабель

Анализируя структурные особенности, можно с большой вероятностью утверждать о том, что абсолютно все модели имеют примерно одинаковую концепцию внутреннего устройства:

1. Внутренний проводник изготовляется из монолитного провода, медной трубки или материала с несколькими жилами. Качество материала определяет дистанцию приема сигнала, а также показатель допустимого изгиба.
2. Диэлектрическая прослойка выступает в качестве фиксатора проводников.
3. Проводник внешнего типа – оплетка. Зачастую изготавливается из фольги и тонкой проволоки. Качество влияет на уровень защиты от внешних факторов, например, электромагнитных помех.
4. Внутренняя оболочка обеспечивает защиту абсолютно всех структурных элементов кабеля.

Таким образом, по структуре виды телевизионных кабелей мало чем отличаются. Конечно, определенные особенности есть, но в основном они проявляются в качестве материала, из которого изготовлен тот или иной элемент.

Какой ТВ кабель лучше выбрать? Ответ на этот вопрос напрямую зависит от поставленных целей. Например, если дистанция сигнала минимальна, то переплачивать за дорогостоящий проводник коаксиального кабеля нет смысла. В целом, телевизионные кабели и их разновидности универсальны, поскольку они подходят для спутникового, цифрового и аналогового вещания.

Жила

Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов. Первый вариант предпочтительнее в целях безопасности — медь более подвержена нагреву и имеет высокий уровень теплопроводности. Следовательно, при коротком замыкании или поступлении на кабель сверхтоков произойдет быстрый нагрев и рост сопротивления, на что сразу среагирует предохранитель телевизора. Стальные сплавы в этом случае будут менее эффективными.

Также желательно выбирать более толстую жилу (~1 мм), т.к. с ростом диаметра падает коэффициент затухания.

Экран

Внешний проводник, который не дает сигналу ослабиться путем распространения за пределы кабеля. По своим функциям сравним с рефлектором спутниковых антенн. Сегодня существуют три варианта исполнения экрана — фольга, алюминиевая пленка и проволочная оплетка. Последний вариант изготовления экрана менее затратный и такие кабели самые дешевые. Однако внешний провод не сплошной, что сильно увеличивает коэффициент затухания. Использовать такой кабель для цифрового телевидения возможно лишь при эксплуатации комнатной антенны. Значительная потеря сигнала гарантируется при расстоянии от приемника до телевизора более 1 м.

Фольга и пленка относятся к сплошным экранам, которые сводят коэффициент затухания к нулю. Такой кабель рекомендуется для подключения эфирного и спутникового телевидения с уличной антенной. Фольга будет предпочтительнее, но нужно помнить, что она не является гибкой и разрушается при сильном изгибе. Если выбрана установка антенны на крыше МКД, необходим длинный кабель для проводки до квартиры и планируются сильные изгибы, придется купить кабель для телевизора самого дорогого исполнения, экран которого состоит из фольги с поверхностной оплеткой. В данном случае она используется для защиты экрана от повреждения в местах загиба.

Оболочка

Изоляционный материал, изготавливающийся из ПНД или ПВХ. Бывает белого или черного цвета, реже серого. Выбрать кабель для ТВ можно без особой заинтересованности к оболочке, т.к. она не влияет на системные характеристики кабеля. Рекомендуется рассматривать более плотный материал (т.к. он менее подвержен износу и нагреву), но в разумных пределах, т.к. с ее увеличением снижается гибкость.

Штекер

На рынке встречается штекеры двух вариантов: в единой конструкции и в формате винта с гайкой. В последнем случае достаточно оголить кабель и вставить внутрь штекера, после чего закрутить его. Данный способ отлично подходит тем, кто не разбирается в электрике и хочет быстро подключить антенный провод. Если имеются навыки обращения с паяльником, надежнее приобрести штекер в единой конструкции и выполнить спайку проводов.

https://youtube.com/watch?v=LjceLZ5J_Qs

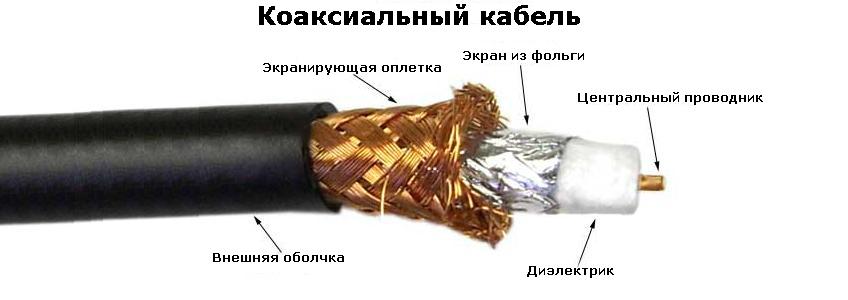

Коаксиальный кабель

Коаксиальный кабель состоит из нескольких составляющих, которые определяют его свойства и качество. Он состоит из двух проводников, оси которых объединены, то есть совпадают. Это и есть принцип коаксиальности (соосности). Внешний проводник служит экраном для внутреннего проводника.

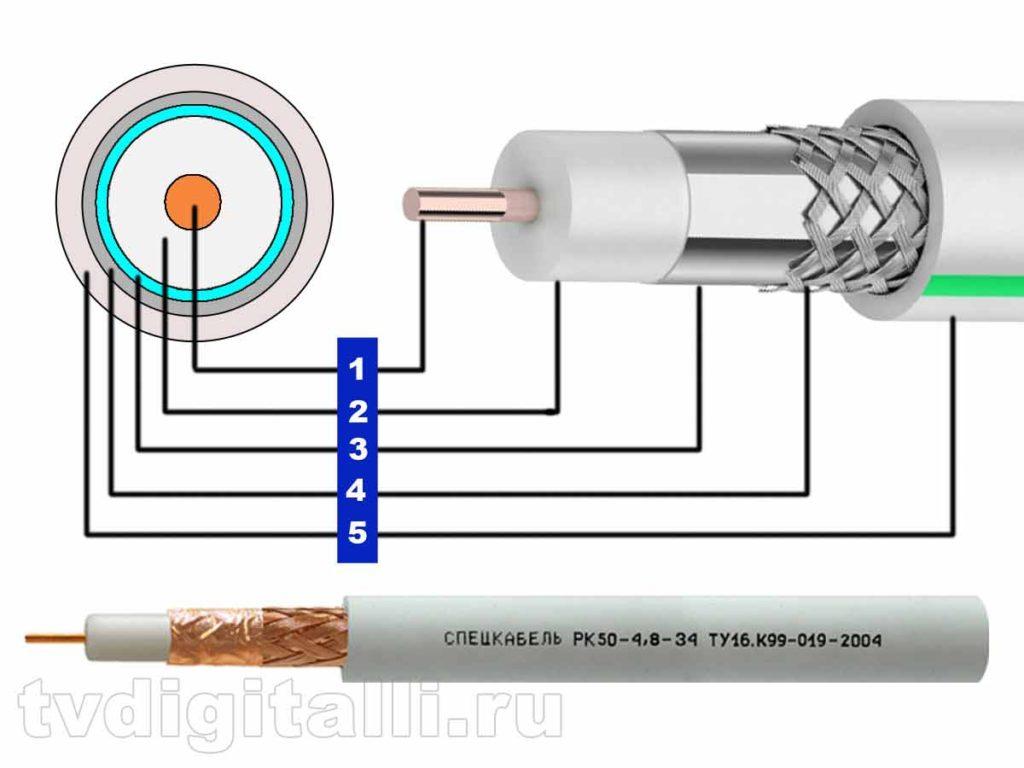

Как он устроен

Стандартная структура коаксиала такова: металлический сердечник (как правило, это жила медного проводника), диэлектрик из полиэтилена или тефлона (редко), внешний проводник: оплётка из переплетённых проводков (вариант – дополнительный металлизированный слой, фольга и медная оплётка), ПВХ-оболочка.

1. внутренний проводник, влияет на качество передачи сигнала;
2. диэлектрик – слой пластика;
3. металлизированный слой (сочетание меди с полиэфиром или сочетание алюминия и полиэфира);
4. металлическая оплётка, чем плотнее её плетение, тем выше качество;
5. внешняя оболочка для защиты от влаги и излучений, на ней вы найдёте маркировку производителя.

Где используется

Коаксиальный кабель используется для:

• приёма сигнала – телевизор, спутниковое телевидение, FM-радио;
• передачи сигнала: от 1,8 МГц до 3 ГГц;
• для высокочастотных соединений между устройствами;
• в сетях передачи данных, в измерительных приборах.

Какой кабель лучше использовать для телевизора? Однозначно качественный. Качество является параметром, которым нельзя пренебрегать, особенно, если речь идёт о приёме цифрового сигнала. Здесь такая взаимосвязь: если у вас хороший приём, но неважный сигнал, переданное изображение будет искажено. И наоборот, качественная передача не восполнит плохое качество приёма.

Коаксиалы, как их часто называют, характеризуются общепринятыми критериями:

• сопротивлением (Ом);
• величиной затухания сигнала (потери на 10, 100 и 1000 МГц, указываются в дБ на 100 м);
• допустимой мощностью или максимальным рабочим напряжением (кВ);
• коэффициентом распространения волны.

Выбрать телевизионный кабель также будет правильным по следующим характеристикам:

• диаметр кабельного шнура (мм);
• гибкость;
• материал диэлектрика;
• материал исполнения внешнего изоляционного слоя.

Наиболее распространённый коаксиал для применения в квартире является гибким и имеет диаметр 6 мм. И это оправдано: с жёсткими кабелями могут возникнуть проблемы, если их прокладка требует малых радиусов изгиба.

Большие диаметры коаксиалов предназначены для передачи более высоких мощностей. Их чёрная внешняя оболочка говорит о том, что они для наружного применения, потому что защищены от разрушительного ультрафиолета. Кабельная продукция с белым покрытием используется внутри помещений, так как препятствует горению.

Дроссельный фильтр

Рекомендуем оснастить каждый конец удлинителя, соединяющего телевизор и разветвитель дроссельным фильтром (ферритовым кольцом, оно надевается на кабель). Такое простое решение позволит существенно снизить помехи. Также желательно разместить разветвитель, в специальном щитке.

Уверены, что наши советы помогут вам правильно присоединить любое устройство, начиная от телевизора, тюнера, модема (модулятор видеосигнала в антенный кабель) и заканчивая спутниковой тарелкой. В последнем случае потребуется наличие ресивера, например, если вы захотите приобрести пакет «Триколор ТВ».

Если вы сомневаетесь в своих силах или не хотите тратить время, всегда можно пригласить специалистов, которые помогут протянуть телевизионный провод в квартиру и проложить его по ней (сделать разводку).

Назначение кабеля

С момента появления спутникового и цифрового телевидения с высоким качеством передаваемого сигнала пользователи сталкиваются с проблемой нечеткой и размытой картинки, ряби и других помех. Иногда не отображаются некоторые каналы.

Причиной этого может стать неподходящая устаревшая линия. В таком случае решается вопрос, какой телевизионный кабель лучше выбрать, чтобы обеспечить технологические требования, определить марку и характеристики.

Если есть возможность, следует обратить внимание на обозначение на схеме прокладки линий электрических и радиопередачи. Возможно, там есть точные данные о применяемых изделиях

Для цифрового и кабельного ТВ

Частота передачи сигнала цифрового и кабельного телевидения находится в пределах 49-800 МГц, поэтому особых требований к кабелю не выдвигается. Особенно если протяженность всей линии не будет превышать 30 м. Для обеспечения качественной картинки можно подобрать любые, даже самые бюджетные модели SAT, DG или РК.

Для спутниковой антенны

Передача сигнала от спутника измеряется в тысячах мегагерц

Какой лучше проводник использовать для спутникового телевидения, — вопрос первостепенной важности, иначе вместо ожидаемого чистого изображения можно получить черный экран и надпись об отсутствии сигнала. Сердцевина должна быть обязательно медной и с максимально возможным сечением

Следует также учитывать чувствительность спутниковой передачи к различным радиопомехам, поэтому защитный экран должен быть наибольшего класса.

Еще один важный фактор — расположение тарелки на улице, что говорит о постоянном воздействии окружающей среды (ветер, осадки, перепады температур). По этой причине особые требования выдвигаются к верхней оболочке и наличию углеродной защиты, иначе велик риск образования трещин и разрывов, через которые может попасть вода.

Для прокладки внутри помещения

Кабель, пролегающий внутри здания, должен обладать высокими передающими и отражающими способностями. Прочность защитной оболочки не играет особой роли. В таком случае отлично справится с поставленной задачей бюджетная модель проводника.

Для наружной прокладки

Если прокладка телевизионного кабеля подразумевает уличный монтаж некоторых участков или продолжительных конструкций, на первое место выходит прочность изделия, способность противостоять воздействию внешней среды и ультрафиолетового излучения.

Наиболее качественным, способным прослужить максимальное количество лет является специальный кабель, оснащенный несущей стальной жилой. Ввиду высокой стоимости такого проводника, некоторые умельцы предпочитают выбирать прочное защитное покрытие, а линию усиливать несущими проволочными конструкциями.

Телевизионный кабель

Когда кабель к телевизору подключается напрямую от приемника и подбирать его не сложно. Но у старых моделей отсутствует ТВ-тюнер (декодер) и для просмотра телевидения в цифре потребуется подключить цифровой ресивер. Еще нужно выбрать телевизионный кабель, необходимый для подсоединения приставки к телевизору.

У современных ресиверов есть большой набор разъемов разных форматов, следовательно, широкий выбор телевизионных кабелей. У каждого из них есть общая характеристика, по которой следует выбирать способ подключения — пропускная способность, определяющая скорость передачи данных. От нее зависит, какой максимальной четкости изображение способен передать провод от ресивера после расшифровки цифрового сигнала в привычный вид. Но это единственный параметр, объединяющий все провода, в остальном они совершенно разные.

Основные характеристики коаксиального кабеля для спутниковой антенны

Как проводник электрического сигнала, изделие наделено техническими и физическими особенностями.

Диаметр центрального провода

Законы электротехники гласят, что переменный ток большей частью распространяется по поверхности проводника. Наименьший потенциал — около центра.

Поэтому чем толще проводящая жила, тем меньше затухание, влияющее на дальность.

Стандартный диаметр центрального провода для телевизионной антенны: 0,5-1 мм. Для «тарелки» необходим не менее 1 мм.

Центральная жила

Волновое сопротивление

Единица измерения — Омы (Ом). Для телевизионных и спутниковых антенн используется значение 75 Ом. Это входное сопротивление разъема, в который подключается кабель.

Несогласованность в цифрах приведет к уменьшению потенциала тока. При отсутствии равных сопротивлений провода, возможно подключение с различными характеристиками на незначительные расстояния. Например, в частном доме.

Принцип работы коаксиала

Основан на появлении внутри кабеля электромагнитной волны.

Диаметры центральной жилы и экрана подобраны таким образом, что потери сигнала сведены к минимуму. Оплетка не дает полю выйти за пределы провода, создавая подобие волновода.

Похожие записи:

Провод пв 1 Свойства элегаза и его использование в коммутационном оборудовании. часть 1 Переменный резистор Бегущие огни на светодиодах Что такое трубостойка и как ее установить самостоятельно Программный осциллограф для windows
