Реле: назначение, конструкция, обозначение на схеме, способы применения и типы

Управление освещением с использованием импульсного реле

Для освещения длинных коридоров, лестничных маршей, где требуется включить освещение на входе и выключить на выходе, целесообразнее выполнять освещение при помощи импульсных реле. Из-за своего принципа работы, импульсное реле называют еще бистабильным.

Разумеется, в простейшем случае можно обойтись двумя выключателями типа А6 10-147 и не использовать никаких реле. Самая простая схема управления освещением из двух мест представлена ниже.

Схема управления освещения из двух мест

А вот еще одна картинка, которая наглядно демонстрирует, как это работает.

Управление освещением из двух мест

Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.

В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.

Общая схема управления освещения при помощи импульсного реле выглядит так:

Схема управления освещением при помощи ипульсного реле

Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.

Рассмотрим несколько импульсных реле для управления освещения.

1 Импульсное (бистабильное) реле BIS-411.

Импульсное реле BIS-411

Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).

2 Импульсное (бистабильное) реле BIS-413.

Импульсное реле BIS-413

Временная диаграмма BIS-413

Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.

Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.

3 Импульсное (бистабильное) реле BIS-414.

Импульсное реле BIS-414

Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.

Временная диаграмма BIS-414

4 Импульсное (бистабильное) реле BIS-412.

Импульсное реле BIS-412

Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Основные технические характеристики приведенных импульсных реле:

Параметр	BIS-411	BIS-412	BIS-413	BIS-414
Напряжение питания	230 B; 50 Гц
Максимальный коммутируемый ток (АС1), А	16	2×8
Контакт:Z — замыкающийP — переключающий	1P	2×1P
Ток управления, мА	0,5–1
Задержка включения, с	0,1–0,2
Задержка выключения (регулируемая), мин	—	—	1–12	—
Сигнализация питания	зелёный светодиод
Сигнализация включения нагрузки	жёлтый светодиод	2 жёлтых светодиода
Диапазон рабочих температур, °C	от –25 до +50
Потребляемая мощность, Вт	0,8
Габариты (Ш×В×Г), мм	17,5×90×63
Тип корпуса	1S
Подключение	винтовые зажимы 2,5 мм

Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).

Советую почитать:

Применение и схема управления независимым расцепителем

Что делать, если у вас постоянно пропадает фаза?

Управление освещением в проходном коридоре

Как подключить чайник, микроволновую печь и холодильник?

Внешний вид электромагнитного реле

Дело как раз в том, что принцип электромагнита используется в очень важном электротехническом изделии: в электромагнитном реле. Возьмем простое электромагнитное реле

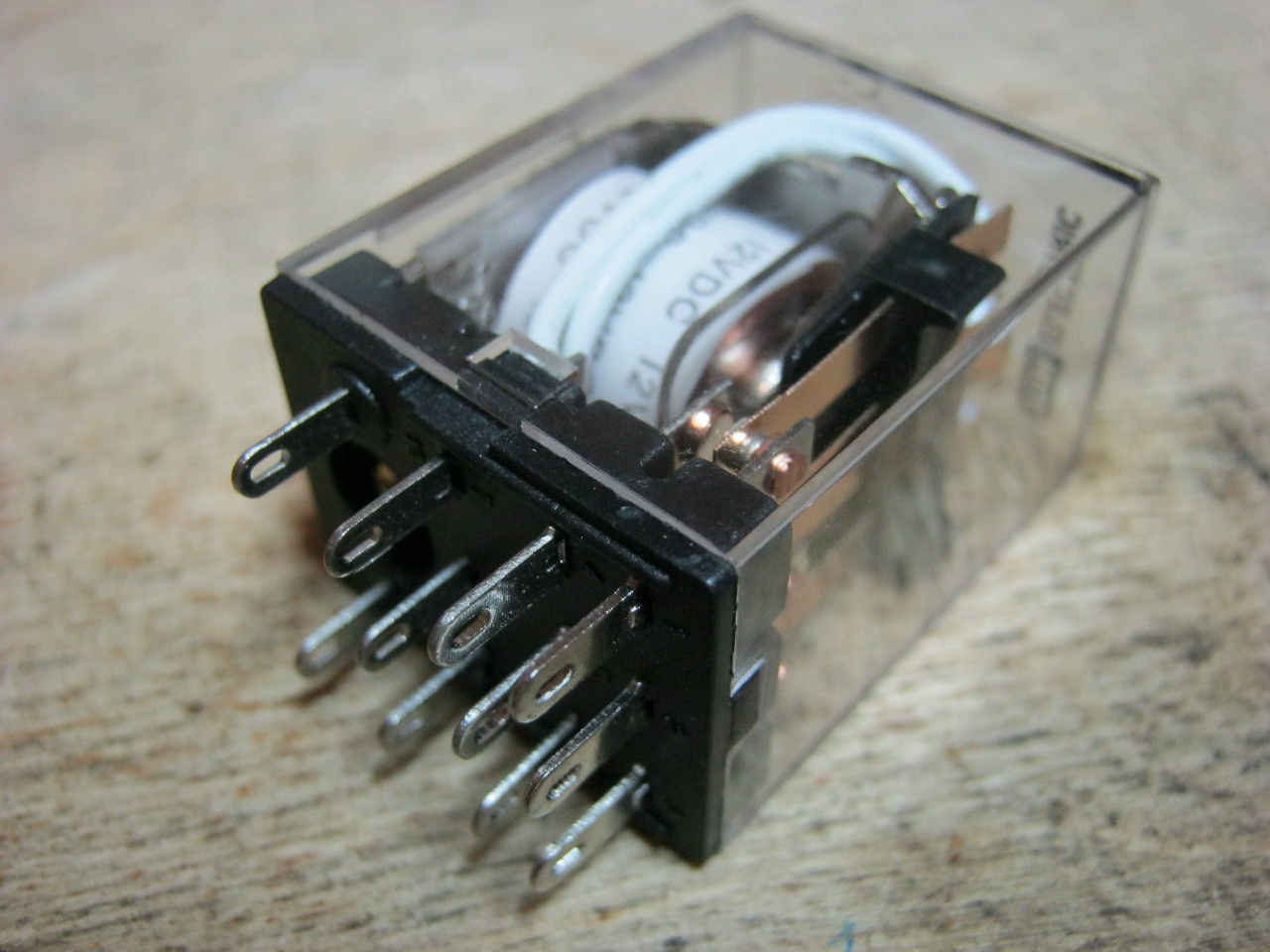

Возьмем простое электромагнитное реле

Давайте же посмотрим, что на нем написано:

TDM ELECTRIC – видимо производитель. РЭК 78/3 – название реле. Дальше идет самое интересное. Мы видим какие то полоски и цифры. Контакты с 1 по 9 – это и есть коммутационные контакты реле, 10 и 11 – это катушка реле.

Теперь обо всем по порядку. Реле состоит из коммутационных контактов. Что значит словосочетание “коммутационные контакты”? Это контакты, которые осуществляют переключение. Катушка – это медный провод, намотанный на цилиндрическую железку. В результате, соленоид превращается в электромагнит, если на его концы подать напряжение.

Еще чуть ниже мы видим такие надписи, как 5А/230 В~ и 5А 24 В=. Это максимальные параметры, которые могут коммутировать контакты реле. Эти параметры желательно не превышать и брать с большим запасом. Иначе при превышении допустимых параметров контакты реле могут обгореть, либо полностью выгореть, что в свою очередь приведет к полному выходу из строя электромагнитного реле.

Когда напряжение на катушку мы НЕ подаем, то контакт 1 соединяется с 7, 2 с 8, 3 с 9

Иными словами, если достать мультиметр, то можно прозвонить контакты 1 и 7, 2 и 8, 3 и 9. Мультиметр должен показать 0 Ом.

Если же мы подаем напряжение на катушку, то группа контактов перебрасывается. В результате соединяется 4 с 7, 5 с 8, 6 с 9.

Какое же напряжение подавать на катушку? На катушке уже есть ответ. Написано 12 VDC. DC – это постоянный ток, АС – переменный. Значит, на катушку подаем 12 Вольт постоянного тока.

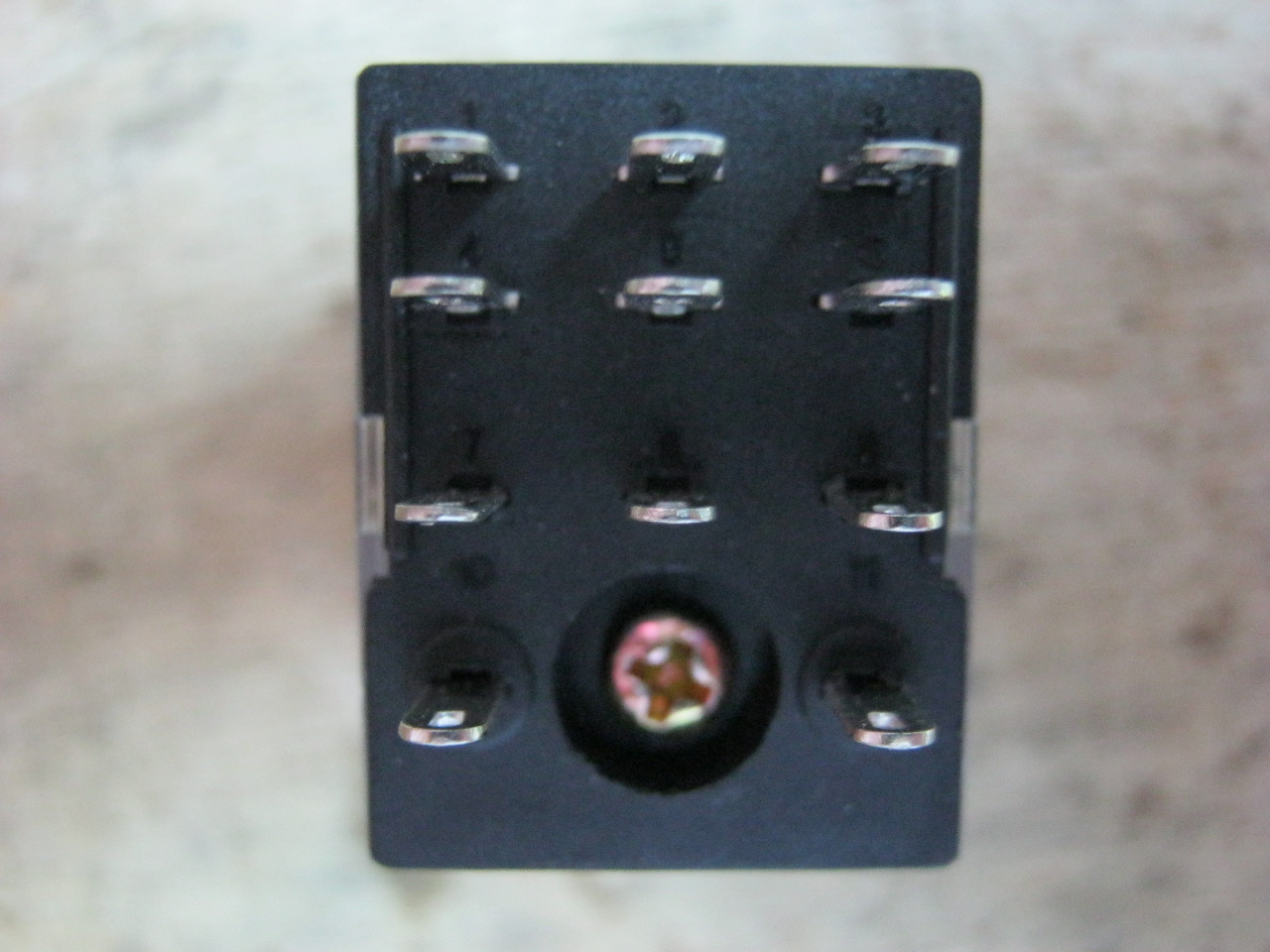

С другой стороны мы видим те самые контакты. Слева-направо и сверху-вниз идет нумерация контактов:

Твердотельные реле по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:

управление постоянным током
управление переменным током

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока, а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

С фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

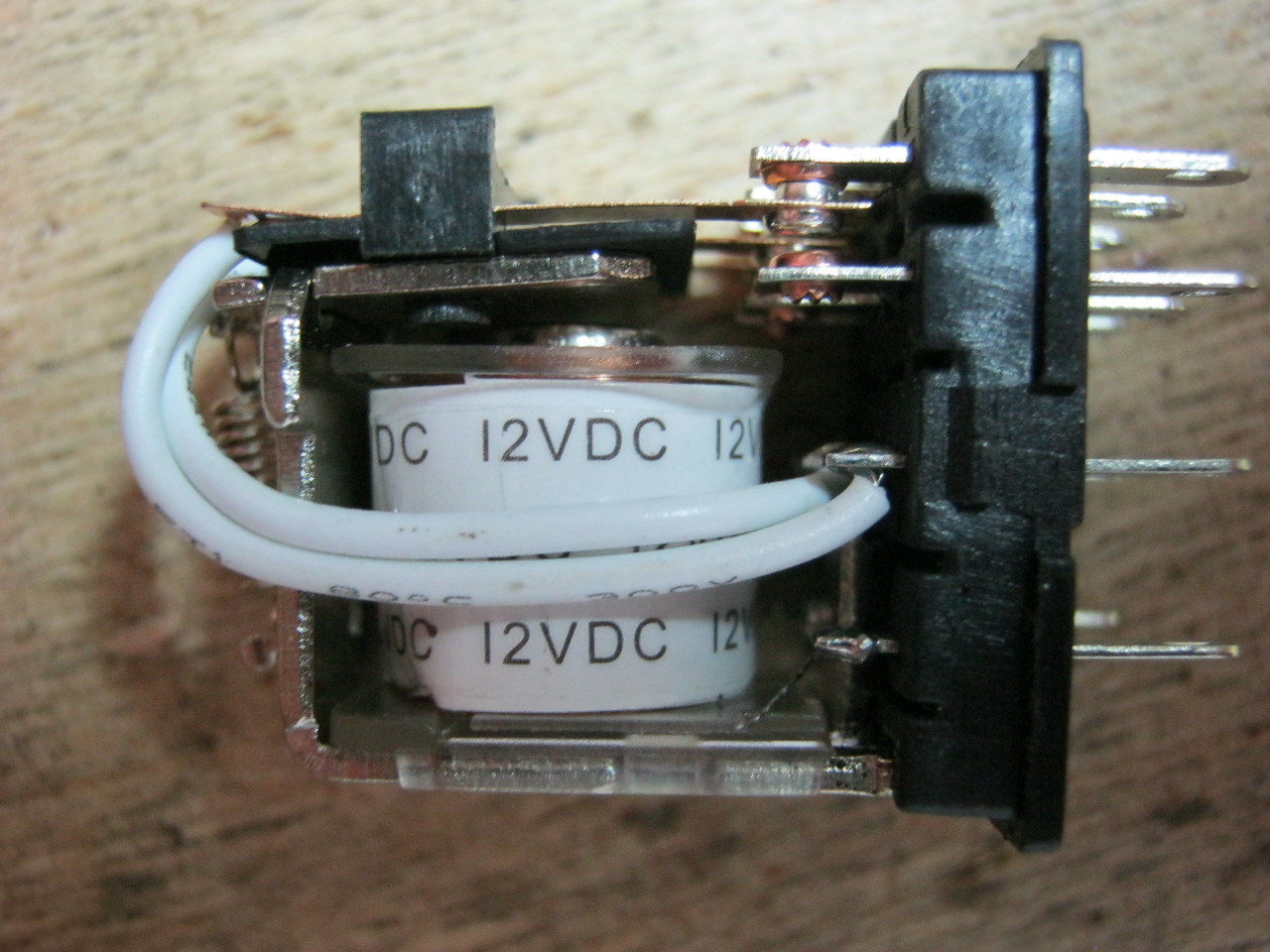

Конструктивно электромагнитное реле представляет собой катушку выполняющую роль втягивающего устройства. Она состоит из основания из немагнитного материала, на которое намотан медный провод, который, в зависимости от исполнения, может быть в изоляции из тканевых, синтетических материалов, но в большинстве случаев проводник покрывается диэлектрическим лаком.

При подаче напряжения на катушку происходит втягивание металлического сердечника, связанного с толкателем, который приводит в движение контакты.

В зависимости от назначения контактный блок реле может состоять из нормально открытых (разомкнутых) или нормально закрытых (замкнутых) контактов, в некоторых случаях блок контактов может совмещать в себе оба типа контактов.

Более подробно устройство реле можно понять если разбить его составляющие на блоки:

управляющий — служит для преобразования управляющего сигнала (в нашем случае из электрического — в магнитное поле);
блок промежуточных элементов — приводит в действие исполнительный механизм;
исполнительный блок — воздействует непосредственно на управляемую цепь. В качестве исполнительного блока можно рассматривать контактную группу устройства.

Также, при проектировании управляющих цепей с использованием электромагнитных реле необходимо учитывать, что ввиду того что чувствительным элементом является электромагнитная катушка, то ток в обмотке увеличивается или уменьшается не мгновенно, а в течении некоторого времени.

В связи с этим следует учитывать возможное время задержки срабатывания. Оно достаточно мало, но в некоторых ситуациях может оказывать влияние на работу других элементов схемы.

Электромагнитные реле можно классифицировать по следующим признакам:

области применения: для цепей управления, защиты или сигнализации; мощности управления: малой мощности, управляющий сигнал ≤1 Вт, средней мощности, сигнал управления находится в пределах от 1 до 9 Вт, высокой мощности — мощность сигнала ≥10 Вт; времени реакции на сигнал управления: безынерционные время реакции ≤ 0,001 сек., быстродействующие — время реакции от 0,001 до 0,05 сек., замедленные время реакции от 0,05 до 1 сек., а также реле времени с регулируемой задержкой срабатывания. характеру управляющего напряжения: постоянного тока —нейтральные, поляризованные и переменного тока.

Отдельно стоит остановиться на особенностях реле постоянного тока. Как было выше сказано они подразделяются на нейтральные и поляризационные. Главное отличие этих двух групп заключается в том, что поляризационные устройства чувствительны к полярности приложенного напряжения, то есть подвижный сердечник меняет свое направление с правого на левое или наоборот в зависимости от полярности напряжения.

Электромагнитные реле постоянного тока делятся на:

двухпозиционные;
двухпозиционные с преобладанием;
трехпозиционные или реле с нечувствительной зоной.

Срабатывание же устройств нейтрального типа не зависит от полярности подаваемого напряжения. К недостаткам реле использующих, в качестве управляющего сигнала, постоянный ток можно отнести необходимость установки блоков питания, для подачи постоянного тока и высокая стоимость самого устройства.

Реле переменного тока этого лишены, но и у них есть свои недостатки такие как — необходимость доработки конструкции для устранения вибрации сердечника. Рабочие параметры хуже, чем у устройств использующих линейную форму управляющего сигнала, а именно — хуже чувствительность, гораздо меньшее электрическое усилие. Но в тоже время они могут напрямую подключаться к электрической сети переменного тока.

В начало

Это интересно: Какие устройства могут измерить давление?

Основные технические характеристики

Реле можно классифицировать по следующим параметрам, в зависимости от назначения и области применения:

возвратный коэффициент — это отношение тока выхода якоря к току втягивания;
выходной ток — это максимальное значение тока в катушке при выходе якоря;
ток при втягивании — минимальное значение тока в катушке при возвращении якоря в исходное положение;
уставка — величина срабатывания в пределах, которые заданы в реле;
значение срабатывания — входной сигнал, на которое устройство отвечает автоматически;
номинальные значения — это напряжение, ток и другие величины, которые лежат в основе действия реле.

Электромагнитные реле можно еще разделить по времени срабатывания. У такого устройства присутствует такой параметр, как долгая задержка – более 1 секунды, с возможностью настройки. Далее идут замедленные – 0,15 секунд, нормальные – 0,05 секунд, быстродействующие, самые быстрые безинерционные – менее 0,001 секунды.

Другими техническими характеристиками импульсного реле могут быть:

максимальная нагрузка лампами накаливания;
количество и тип контактов;
диапазон рабочих температур;
относительная влажность воздуха;
и др.

По какому принципу осуществляется работа реле

Для того чтобы понимать, как работает реле. Необходимо вспомнить, в чем заключается принцип индуктивности. Любой провод, по которому в конкретный момент времени протекает электрический ток, становится магнитом. Вокруг него формируется электромагнитное поле, а электродвижущая сила перемещается вокруг оси провода с учетом направленности движения по часовой стрелке (вспомним правило «Буравчика»). Так вот, после того, как на стальной сердечник будет намотан такой провод витками, получается катушка индуктивности, первый элемент реле.

Далее рассмотрим поведение катушки индуктивности, включенной в цепь переменного тока. При подаче питания будет наблюдаться отставание фазы тока от напряжения в цепи, а причиной такого явления становится образование ЭДС самоиндукции. Она и препятствует росту основного тока при его прохождении через катушку.

Как мы помним, само реле состоит из электромагнита, подвижного якоря и ряда соединительных элементов. В момент подачи электрического тока на катушку происходит притягивание якоря с контактом. В результате – цепь замыкается!

В любом реле предусмотрено наличие двух изолированных друг т друга электрических цепей. По одной поступает через катушку электрический ток (управляющая цепь), а по другой (управляемой) осуществляется замыкание якоря, что провидит к срабатыванию.

Важнейшим достоинством данного изделия является возможность осуществления эффективного управления и контроля за большими токами, протекающими в управляемых электрических цепях, используя для этого слаботочные цепи управления. Как правило, на корпусе самого реле наносятся условные обозначения контактов обеих (управляющей и управляемой) цепей. Также должно быть нанесено значение предельных величин тока и напряжения, на которое рассчитано то или иное устройство.

Если необходимо убедиться в соответствии заявленных параметров, проверку реле можно осуществить при помощи блока питания и мультимера.

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
Сопротивление обмотки. Измеряется при температуре +20°C.
Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Особенности работы и устройство реле

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Есть возможность подобрать промежуточное реле как по ценовой категории, так и по свойству решаемых задач. Самые распространённые производства фирм:

Finder;
Phoenix;
АВВ;
Schneider electric.

Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, к примеру. В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, подключаемую либо на постоянный либо на переменный ток (это основные виды промежуточных реле), при появлении напряжения на которой, возникает электромагнитная сила притягивающая якорь, который, в свою очередь, замыкает подвижные контакты (обычно закреплённые на нём) с неподвижными, закреплёнными на корпусе. Тем самым замыкая или размыкая группы контактов. А уже эти контакты играют свою роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя электродвигателя. Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп размыкающих контактов.

Материал по теме: https://electroinfo.net/radiodetali/chto-takoe-impulsnoe-rele.html

Необходимость в определенных технических характеристиках данного реле возникает из задач, стоящих перед проектировщиком. Основная функция промежуточных реле – размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции – после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.

Будет интересно Как используется фотореле для уличного освещения?

Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.

Схема управления с последовательным включением фаз выключателя

(рис. 24). Схема применяется в случаях, когда аккумуляторная батарея электроустановки не рассчитана на одновременное включение трех фаз выключателя. Чаще всего необходимость применения схемы по рис. 24 возникает при расширении действующего энергообъекта. Для осуществления последовательного включения фаз выключателя в определенном порядке, например, а, Ъ, с, в цепь включения фазы b вводится замыкающий блок-контакт Ва, а Цепь включения фазы с заводится через замыкающие контакты Ва и Вь. В связи с тем, что продолжительность цикла включения в этом случае будет в 3 раза больше нормальной операции включения при трехфазном управлении, достаточная длительность команды включения обеспечивается реле РП с последовательной обмоткой в цепях включения. Если операция включения проходит успешно, реле РП после включения последней фазы обесточивается и снимает импульс на включение. В случае отказа выключателя на включение реле РВ по истечении заданного времени своим контактом шунтирует последовательную обмотку РП, обеспечивая снятие команды включения. Этим достигается одновременно и защита обмоток контакторов КПа, КПЬ, КПс от повреждения.

Рис. 24. Схема управления масляного выключателя с последовательным включением фаз. В качестве реле РП используется реле с замедлением на отпадание, что необходимо для предотвращения преждевременного отпадания РП в процессе операции включения за счет разновременности в работе блок-контактов. Реле РП можно изготовить на базе реле РП-252 или приспособить с небольшой переделкой реле РП-255.

Назад
Вперед

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

с прямой нагрузкой через РКН;
с подсоединением нагрузки через контактор – с подключением магнитного пускателя.

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Электрическая схема подключения реле

На крышке любого устройства, производитель наносит принципиальную схему подключения электромагнитного реле в сеть. На электрической схеме катушку реле изображают прямоугольником и обозначают литерой «К» с цифровым индексом, например, К3. При этом контактные пары, которые не находятся под нагрузкой маркируются буквой «К» с двумя, разделенными точкой, цифрами. например, К3.2 — контакт номер 2, реле К3. Расшифровывается обозначение так: первая цифра – это порядковый номер электромагнитного реле на схеме, вторая обозначает индекс контактных пар данного реле.

Ниже приведён пример электрической схемы, на которой происходит управление соленоидом пневматического клапана с помощью НО контакта реле К1. После замыкания S1 реле запитывается и НО контакт 13, 14 замыкается, при этом на соленоиде Y1 появляется напряжение.

Контактные пары, которые располагаются вблизи электромагнитной катушки, обозначаются штриховой линией. В принципиальной схеме подключения реле обязательно отображаются все параметры контактных пар, указывается максимально допустимое значение коммутационного тока контактов. На катушке реле производитель указывает тип тока и рабочее напряжение.

Стоит отметить, что схема подключения электромагнитного реле составляется для каждого типа элемента сугубо индивидуально в соответствии с особенностями его работы в автоматизированной сети. При этом, для корректной работы некоторых типов реле необходима настройка, в ходе которой устанавливаются оптимальные параметры для работы реле: задержка активации, ток сработки, перезагрузка и т. д.

Основные виды и принцип работы реле времени

Принцип работы и схема подключения теплового реле

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

стойкость к воздействию на сети импульсных перенапряжений;
способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
незначительное падение напряжения на контактах в замкнутом состоянии;
возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
низкие показатели тепловыделения;
наличие гальванической развязки между контактной группой и цепями управления;
сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома. Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования. Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры, а это другое название такого прибора, используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет. Одна из схем подключения реле времени к освещению подъезда

Это интересно: Независимый расцепитель или реле напряжения — что лучше выбрать

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

подача тока на первое коммутационное устройство;
от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Заключение

Современные системы освещения и электрификации очень активно используют импульсное реле. Требования на рынке к производителям таких реле становятся все выше, что рождает непрерывное развитие в данной сфере.

Большинству пользователей требуется расширенный функционал и гибкость управления освещением. Поэтому спрос стимулирует предложение, так как данная технология является очень востребованной на сегодняшний день.

Что такое электромагнитное реле, их виды и принцип работы
