Маркировка

Префикс IRF напоминает о происхождение рассматриваемого экземляра на заводах известной американского компании International Rectifier (IR). В 2007 году IR продала технологию производства МОП-транзисторов компании Vishay Intertechnology, а уже в 2015 году другая компания (Infineon Technologies) поглотила IR. В настоящее время многие независимые производители продолжают выпускать свою продукцию с префиксом IRF, поэтому на рынке современных радиокомпонентов можно встретить и других производителей, выпускающих продукцию с такими же символами в обозначении. Например Vishay, которая больше не выпускает транзисторы irfz44n, однако у нее есть другие похожие устройства, например: IRFZ44, IRFZ44R, IRFZ44S, IRFZ44SL.

В даташит оригинального устройства указывается наличие фирменной HEXFET-технологии изготовления от International Rectifier Corporation, которая позволяет значительно снизить сопротивление электронных компонентов и соответственно уменьшить нагрев во время их работы. Так же отпадает необходимость применения охлаждающего радиатора. Технология стала популярной в 1978 году, но её до сих пор применяют при изгодовлении силовых MOSFET-транзисторов. Упрощенно HEXFET-структура International Rectifier, представлена на рисунке.

IRFZ44N фирмы IR изготовленный с HEXFET-структурой, имеет самое низкое сопротивление между стоком и истоком 17.5 миллиом. Обозначение “Power MOSFET” в техописании указывает на принадлежность устройства к мощным полупроводниковым приборам.

IRFZ44EPBF Datasheet (PDF)

0.1. irfz44epbf.pdf Size:150K _international_rectifier

PD — 94822IRFZ44EPbFHEXFET Power MOSFET Advanced Process Technology Dynamic dv/dt Rating DVDSS = 60V 175C Operating Temperature Fast SwitchingRDS(on) = 0.023 Fully Avalanche RatedG Lead-FreeID = 48ASDescriptionFifth Generation HEXFETs from International Rectifier utilize advanced processingtechniques to achieve extremely low on-resistance per silicon area.

7.1. irfz44e.pdf Size:96K _international_rectifier

PD — 91671BIRFZ44EHEXFET Power MOSFET Advanced Process TechnologyDVDSS = 60V Dynamic dv/dt Rating 175C Operating Temperature Fast SwitchingRDS(on) = 0.023G Fully Avalanche RatedID = 48ASDescriptionFifth Generation HEXFETs from International Rectifier utilize advanced processingtechniques to achieve extremely low on-resistance per silicon area. Thisbenefi

7.2. irfz44espbf.pdf Size:234K _international_rectifier

PD — 95572IRFZ44ESPbFIRFZ44ELPbFHEXFET Power MOSFETl Advanced Process Technologyl Surface Mount (IRFZ44ES)DVDSS = 60Vl Low-profile through-hole (IRFZ44EL)l 175C Operating TemperatureRDS(on) = 0.023l Fast SwitchingGl Fully Avalanche RatedID = 48Al Lead-FreeSDescriptionFifth Generation HEXFETs from International Rectifier utilize advancedprocessing tec

7.3. irfz44es.pdf Size:163K _international_rectifier

PD — 9.1714IRFZ44ES/LPRELIMINARYHEXFET Power MOSFET Advanced Process TechnologyDVDSS = 60V Surface Mount (IRFZ44ES) Low-profile through-hole (IRFZ44EL) 175C Operating TemperatureRDS(on) = 0.023G Fast Switching Fully Avalanche RatedID = 48ASDescriptionFifth Generation HEXFETs from International Rectifier utilize advancedprocessing techniques to achieve

7.4. irfz44espbf irfz44elpbf.pdf Size:234K _infineon

7.5. irfz44e.pdf Size:246K _inchange_semiconductor

INCHANGE Semiconductorisc N-Channel MOSFET Transistor IRFZ44E IIRFZ44EFEATURESStatic drain-source on-resistance:RDS(on) 23mEnhancement modeFast Switching Speed100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONreliable device for use in a wide variety of applicationsABSOLUTE MAXIMUM R

7.6. irfz44es.pdf Size:205K _inchange_semiconductor

INCHANGE Semiconductorisc N-Channel MOSFET Transistor IRFZ44ESFEATURESWith TO-263(D2PAK) packagingUninterruptible power supplyHigh speed switchingHard switched and high frequency circuits100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationzAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =2

IRFZ44ZS Datasheet (PDF)

0.1. auirfz44zstrl.pdf Size:327K _international_rectifier

PD — 97543AUIRFZ44ZAUTOMOTIVE GRADEAUIRFZ44ZSFeatures Advanced Process Technology HEXFET Power MOSFET Ultra Low On-Resistance 175C Operating Temperature DV(BR)DSS55V Fast Switching Repetitive Avalanche Allowed up toRDS(on) max.13.9mTjmaxG Lead-Free, RoHS CompliantID51AS Automotive Qualified *DDescriptionDSpecifically

0.2. irfz44zlpbf irfz44zpbf irfz44zspbf.pdf Size:382K _international_rectifier

PD — 95379AIRFZ44ZPbFIRFZ44ZSPbFFeatures Advanced Process TechnologyIRFZ44ZLPbF Ultra Low On-ResistanceHEXFET Power MOSFET Dynamic dv/dt Rating 175C Operating TemperatureD Fast SwitchingVDSS = 55V Repetitive Avalanche Allowed up to Tjmax Lead-FreeRDS(on) = 13.9mGDescriptionID = 51ASThis HEXFET Power MOSFET utilizes the latestprocessing techniqu

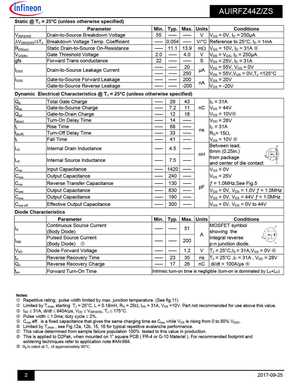

0.3. auirfz44z auirfz44zs.pdf Size:713K _infineon

AUIRFZ44Z AUTOMOTIVE GRADE AUIRFZ44ZS HEXFET Power MOSFET Features Advanced Process Technology VDSS 55V Ultra Low On-Resistance 175C Operating Temperature RDS(on) max. 13.9m Fast Switching Repetitive Avalanche Allowed up to Tjmax ID 51A Lead-Free, RoHS Compliant Automotive Qualified * D Description S Specifically designed

0.4. irfz44zpbf irfz44zspbf irfz44zlpbf.pdf Size:382K _infineon

0.5. irfz44zs.pdf Size:258K _inchange_semiconductor

Isc N-Channel MOSFET Transistor IRFZ44ZSFEATURESWith To-263(D2PAK) packageLow input capacitance and gate chargeLow gate input resistance100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Drain-Source Volt

Варианты применения

Полевой транзистор irfz44n очень популярен у радиолюбителей в различенных электронных схемах усиления на одном транзисторе, сенсорных переключателях, контроллеров скорости вращения двигателей, проектах с ардуино и др. Его часто можно увидеть в высокочастотных импульсных блоках питания, генераторах, стабилизаторах, инверторах и схемах подключения мощной нагрузки. Предлагаем Вам посмотреть видео на тему создания интересных идей на основе этого замечательного полупроводникового прибора.

https://youtube.com/watch?v=SbQfjdHWZCc

Производители

В интернете встречается полный перевод DataSheet irfz44n на русском языке, но лучше использовать описание на английском от производителя. Ниже представлено тех описание следующих производителей радиоэлектронных компонентов:

Infineon Technologies (брэнд International Rectifier);
Philips Semiconductors;
INCHANGE Semiconductor;
Leshan Radio Company.

IRFZ44EPBF MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник

Наименование прибора: IRFZ44EPBF

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 110
W

Предельно допустимое напряжение сток-исток |Uds|: 60
V

Предельно допустимое напряжение затвор-исток |Ugs|: 20
V

Пороговое напряжение включения |Ugs(th)|: 4
V

Максимально допустимый постоянный ток стока |Id|: 48
A

Максимальная температура канала (Tj): 175
°C

Общий заряд затвора (Qg): 60
nC

Время нарастания (tr): 60
ns

Выходная емкость (Cd): 420
pf

Сопротивление сток-исток открытого транзистора (Rds): 0.023
Ohm

Тип корпуса:

IRFZ44EPBF
Datasheet (PDF)

0.1. irfz44epbf.pdf Size:150K _international_rectifier

7.1. irfz44e.pdf Size:96K _international_rectifier

7.2. irfz44espbf.pdf Size:234K _international_rectifier

7.3. irfz44es.pdf Size:163K _international_rectifier

7.4. irfz44espbf irfz44elpbf.pdf Size:234K _infineon

7.5. irfz44e.pdf Size:246K _inchange_semiconductor

7.6. irfz44es.pdf Size:205K _inchange_semiconductor

Другие MOSFET… IRFZ34EPBF
, IRFZ34L
, IRFZ34NLPBF
, IRFZ34NPBF
, IRFZ34NSPBF
, IRFZ34PBF
, IRFZ34S
, IRFZ40PBF
, BUZ90A
, IRFZ44ESPBF
, IRFZ44L
, IRFZ44NLPBF
, IRFZ44NPBF
, IRFZ44NSPBF
, IRFZ44PBF
, IRFZ44R
, IRFZ44RPBF
.

IRFZ44N Datasheet (PDF)

1.1. irfz44n.pdf Size:100K _update

INCHANGE Semiconductor isc Product Specification isc N-Channel MOSFET Transistor IRFZ44N FEATURES ·Drain Current – >1.2. irfz44npbf.pdf Size:226K _update

PD — 94787B IRFZ44NPbF HEXFET Power MOSFET l Advanced Process Technology l Ultra Low On-Resistance D l Dynamic dv/dt Rating VDSS = 55V l 175°C Operating Temperature l Fast Switching RDS(on) = 17.5mΩ l Fully Avalanche Rated G l Lead-Free >

IRFZ44NSPbF l IRFZ44NLPbF l l l D DSS l l l DS(on) Ω Description G D

1.4. irfz44n 1.pdf Size:52K _philips

Philips Semiconductors Product specification N-channel enhancement mode IRFZ44N TrenchMOSTM transistor GENERAL DESCRIPTION QUICK REFERENCE DATA N-channel enhancement mode SYMBOL PARAMETER MAX. UNIT standard level field-effect power transistor in a plastic envelope using VDS Drain-source voltage 55 V �trench� technology. The device ID Drain current (DC) 49 A features very low on-state re

1.5. irfz44ns 1.pdf Size:57K _philips

Philips Semiconductors Product specification N-channel enhancement mode IRFZ44NS TrenchMOSTM transistor GENERAL DESCRIPTION QUICK REFERENCE DATA N-channel enhancement mode SYMBOL PARAMETER MAX. UNIT standard level field-effect power transistor in a surface mounting VDS Drain-source voltage 55 V plastic envelope using �trench� ID Drain current (DC) 49 A technology. The device features ve

1.6. irfz44n.pdf Size:100K _international_rectifier

PD — 94053 IRFZ44N HEXFET� Power MOSFET Advanced Process Technology D VDSS = 55V Ultra Low On-Resistance Dynamic dv/dt Rating 175�C Operating Temperature RDS(on) = 17.5m? G Fast Switching Fully Avalanche Rated >1.7. irfz44ns.pdf Size:151K _international_rectifier

PD — 94153 IRFZ44NS IRFZ44NL Advanced Process Technology Surface Mount (IRFZ44NS) HEXFET� Power MOSFET Low-profile through-hole (IRFZ44NL) D 175�C Operating Temperature VDSS = 55V Fast Switching Fully Avalanche Rated RDS(on) = 0.0175? Description G Advanced HEXFET� Power MOSFETs from International >1.8. irfz44n 1.pdf Size:52K _international_rectifier

1.9. irfz44ns 1.pdf Size:57K _international_rectifier

1.10. irfz44n.pdf Size:145K _inchange_semiconductor

INCHANGE Semiconductor isc Product Specification isc N-Channel MOSFET Transistor IRFZ44N FEATURES ·Drain Current – >1.11. lirfz44n.pdf Size:252K _lrc

LESHAN RADIO COMPANY, LTD. 55V N-Channel Mode MOSFET VDS=55V LIRFZ44N RDS(ON), Vgs@10V, >

Характеристики полевого МОП-транзистора irfz44n указанные производителем в datasheet, говорят что он является мощным устройством на кремниевой основе с индуцированным n-каналом (нормально закрытым) изолированным затвором. Характеризуется такими предельными значениями: напряжение между контактами сток-исток до 55 В, током стока до 49 А, очень маленьким проходным сопротивлением 17.5 мОм и мощностью рассеивания до 94 Вт. Рабочая температура может достигать 175 °C. Разработан специально для низковольтных, высокоскоростных коммутационных систем источников питания, преобразователей и органы управления двигателями.

Аналоги

Для транзисторов IRFZ44N нет аналогов, с полностью идентичными характеристиками. При этом имеется ряд транзисторов, которые своими характеристиками лишь немного отличаются от IRFZ44N.

Тип	I_d, А	V_dss, В	V_GS(th), В	V_GS, В	R_DS(on),Ом	T_j °C
IRFZ44N	49	55	2-4	20	0.0175	175
Зарубежное производство
IRFZ44E	48	60	4	10	0.023	150
IRFZ45	35	60	2-4	20	0.035	150
IRFZ46N	46	55	2-4	10	0.02	150
STP45NF06	38	60	4	20	0.028	175
HUF75329P3	49	55	4	20	0.024	150
IRF3205	98	55	2-4	10	0.008	150
BUZ102	42	50	4	20	0.023	175
Отечественное производство
КП723	50	60	2-4	20	0.028	150
КП812А1	50	60	2-4	20	0.028	150

При этом стоит отметить, что рабочая температура у многих зарубежных и отечественных аналогов транзистора немного меньше оригинала.

Примечание: данные в таблице взяты из даташип-производителя.

Назначение контактов

Перед применением полевка обычно уточняют его структуру, графическое обозначение и назначение контактов. Основой такого транзистора является появляющийся в полупроводнике, с двумя выводами (сток и исток), канал с электронной проводимостью (n-типа). Ширина этого канала зависит от величины подаваемого на затвор (третий вывод) отпирающего напряжения.

Графическое обозначение

Рассмотрим графическое обозначение. Канал типа-n рисуется пунктирной чертой, между примыкающими к нему линиями истока и стока. Стрелка, направленная на пунктирную черту, указывает на электронную проводимость прибора. Выводы канала обозначаются буквами: С-сток (D-drain), И-исток (S-source). Затвор, регулирующий сопротивление канала, обозначается буквой З (G-gate). В обозначении есть так называемый “паразитный” диод, он подключен к истоку анодом. Все графическое обозначение помещено в круг, символизирующий корпус прибора.

Распиновка

Наиболее широкое распространение rfz44n получил в пластиковом корпусе ТО220 с крепежным отверстием под винт, разработанном специально для дискретных мощных полевых транзисторов компанией International Rectifier. Цоколевка irfz44n, если смотреть на лицевую сторону, следующая: слева затвор (G), справа исток (S). Средний вывод является стоком (D), электрически соединенным с встроенным в корпус радиатором. Под маркой International Rectifier существуют экземпляры в корпусах D2PAK и ТО-262 (irfz44ns, irfz44nl), назначение выводов аналогично ТО-220.

Схема включения

Теперь поговорим о схеме включения Irfz44N, как писалось выше он является полевым транзистором-МОП с затвором отделенным от полупроводника тончайшим слоем SiO₂. Внутри кремниевой структуры присутствуют два перехода p–n. При отсутствии отпирающего напряжения проводящий ток отсутствует и транзистор находится в закрытом состоянии. Если подать на устройство положительное отпирающее V_GS, т.е. на затвор плюс, а на исток минус, то под влиянием электрического поля появится индуцированный канал n-проводимости. При подаче питания на нагрузку, по индуцированному каналу потечёт стоковый ток I_D.

Чем выше напряжение подается на затвор, тем больше электронов притягивается в область сток-исток и тем шире она становится для протекания тока. Однако, этот процесс может длится до переключения между областями графика линейной и отсечки. Затем, в области насыщения стоковый ток перестает расти. Область насыщения (рабочий режим) применяется в схемах усиления, а отсечки в ключевых. В даташит процесс перехода а рабочий режим, для разных значений V_GS, отображают на графиках типовых выходных характеристик (Typical оutput сharacteristics). Для mosfet области насыщения можно определить по линии проходящих почти горизонтально относительно оси напряжения стока-истока.

AUIRFZ44N Datasheet (PDF)

6.1. auirfz44zstrl.pdf Size:327K _international_rectifier

6.2. auirfz44vzstrl.pdf Size:274K _international_rectifier

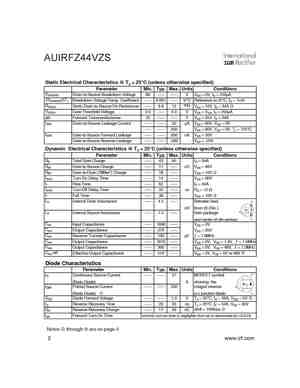

PD — 96354AUTOMOTIVE GRADEAUIRFZ44VZSHEXFET Power MOSFETFeaturesl Advanced Process Technology DV(BR)DSS60Vl Ultra Low On-ResistanceRDS(on) typ.9.6ml 175C Operating Temperaturel Fast Switching Gmax. 12ml Repetitive Avalanche Allowed up to TjmaxSl Lead-Free, RoHS Compliant ID 57A l Automotive Qualified *DescriptionDSpecifically designed for Automo

6.3. auirfz44z auirfz44zs.pdf Size:713K _infineon

6.4. auirfz44vzs.pdf Size:654K _infineon

AUTOMOTIVE GRADE AUIRFZ44VZS HEXFET Power MOSFET Features Advanced Process Technology VDSS 60V Ultra Low On-Resistance RDS(on) typ. 9.6m 175C Operating Temperature Fast Switching max. 12m Repetitive Avalanche Allowed up to Tjmax Lead-Free, RoHS Compliant ID 57A Automotive Qualified * D Description S Specifically designed

IRFZ44S Datasheet (PDF)

0.1. irfz44s.pdf Size:325K _international_rectifier

PD — 9.893AIRFZ44S/LHEXFET Power MOSFET Advanced Process TechnologyDVDSS = 60V Surface Mount (IRFZ44S) Low-profile through-hole (IRFZ44L) 175C Operating Temperature RDS(on) = 0.028 Fast SwitchingGID = 50A SDescriptionThird Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely low on-resistance per silicon

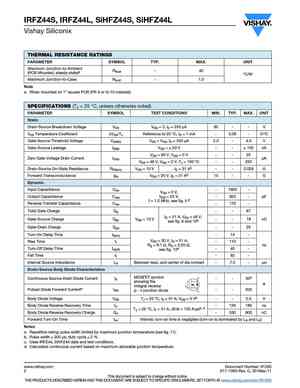

0.2. irfz44s irfz44l sihfz44s sihfz44l.pdf Size:790K _vishay

IRFZ44S, IRFZ44L, SiHFZ44S, SiHFZ44LVishay SiliconixPower MOSFETFEATURESPRODUCT SUMMARY Halogen-free According to IEC 61249-2-21DefinitionVDS (V) 60 Advanced Process TechnologyRDS(on) ()VGS = 10 V 0.028 Surface Mount (IRFZ44S, SiHFZ44S)Qg (Max.) (nC) 67 Low-Profile Through-Hole (IRFZ44L, SiHFZ44L) 175 C Operating TemperatureQgs (nC) 18 Fast S

0.3. irfz44l irfz44s irfz44spbf sihfz44l sihfz44s.pdf Size:815K _vishay

IRFZ44S MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник

Наименование прибора: IRFZ44S

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 150
W

Предельно допустимое напряжение сток-исток |Uds|: 60
V

Предельно допустимое напряжение затвор-исток |Ugs|: 20
V

Пороговое напряжение включения |Ugs(th)|: 4
V

Максимально допустимый постоянный ток стока |Id|: 50
A

Максимальная температура канала (Tj): 175
°C

Общий заряд затвора (Qg): 67
nC

Время нарастания (tr): 110
ns

Выходная емкость (Cd): 920
pf

Сопротивление сток-исток открытого транзистора (Rds): 0.028
Ohm

Тип корпуса:

IRFZ44S
Datasheet (PDF)

0.1. irfz44s.pdf Size:325K _international_rectifier

0.2. irfz44s irfz44l sihfz44s sihfz44l.pdf Size:790K _vishay

0.3. irfz44l irfz44s irfz44spbf sihfz44l sihfz44s.pdf Size:815K _vishay

Другие MOSFET… IRFZ44ESPBF
, IRFZ44L
, IRFZ44NLPBF
, IRFZ44NPBF
, IRFZ44NSPBF
, IRFZ44PBF
, IRFZ44R
, IRFZ44RPBF
, 2SK3562
, IRFZ44SPBF
, IRFZ44VPBF
, IRFZ44VZL
, IRFZ44VZPBF
, IRFZ44VZSPBF
, IRFZ44ZLPBF
, IRFZ44ZPBF
, IRFZ44ZSPBF
.
