Степень защиты (ip) светильников

Какой маркировке отдать предпочтение?

Если Вы хотите выбрать, к примеру, розетки либо светильники, но не знаете, какой IP лучше для тех или иных условий, сейчас мы вкратце расскажем Вам, где какая степень защиты применяется.

1. В сухих помещениях, к примеру, комнатах дома либо квартиры — кухне, прихожей, спальне достаточно будет установить выключатели и розетки IP20.
2. Для ванных комнат и сырых помещений рекомендуется выбирать розетки и светильники IP 44 или выше.
3. Для бань, душевых и саун лучше взять более защищенные изделия – IP 54.
4. Если Вы хотите сделать подсветку в бассейне под водой, светодиоды должны быть со степенью IP68.
5. Для наружной установки рекомендуется использовать уличные светильники и выключатели IP54 (достаточно высокая защита для улицы, а, соответственно от воздействия окружающей среды);
6. В пыльных складских помещениях нужно заботиться о том, что пыль не попадала в корпус электроустановок. В связи с этим минимальная защищенность должна составлять IP44, лучше IP54.

Вот и все, что хотелось рассказать о расшифровке степени защиты IP по ГОСТ 14254-2015. Надеемся, теперь Вы знаете, что это такое и как выбрать подходящую маркировку в зависимости от собственных условий применения!

Будет интересно прочитать:

https://youtube.com/watch?v=kFNEiOtfUI4

Как защититься от электромагнитных излучений дома и на работе?

Какие огнетушители используют для тушения электропроводки?

Показать ещё

Это интересно: Как выполнить заземление автомобиля

Маркировка корпуса электроприборов

Корпуса, выпускаемые промышленностью, имеют разные классы защищённости. Их классификация принята в 1996 году на заседании Международного совета по стандартизации, метрологии и сертификации. Межгосударственный стандарт ГОСТ 14254-96 (МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код IP)» предназначен для стандартизации групп электротехнических изделий и приборов, рассчитанных на работу под напряжением до 72,5кВ.

Согласно МЭК 529-89, маркировка защитных корпусов имеет код IPXX.

Структура кода IP

Внимание! Значение характеристической цифры в маркировке может быть заменено на символ «Х», например, IPХ1 или IPХХ. Если у вас электроизделие имеет такую маркировку, это значит, что на данный вид защиты его корпус не тестировался

Что обозначает первая цифра в маркировке IPXX

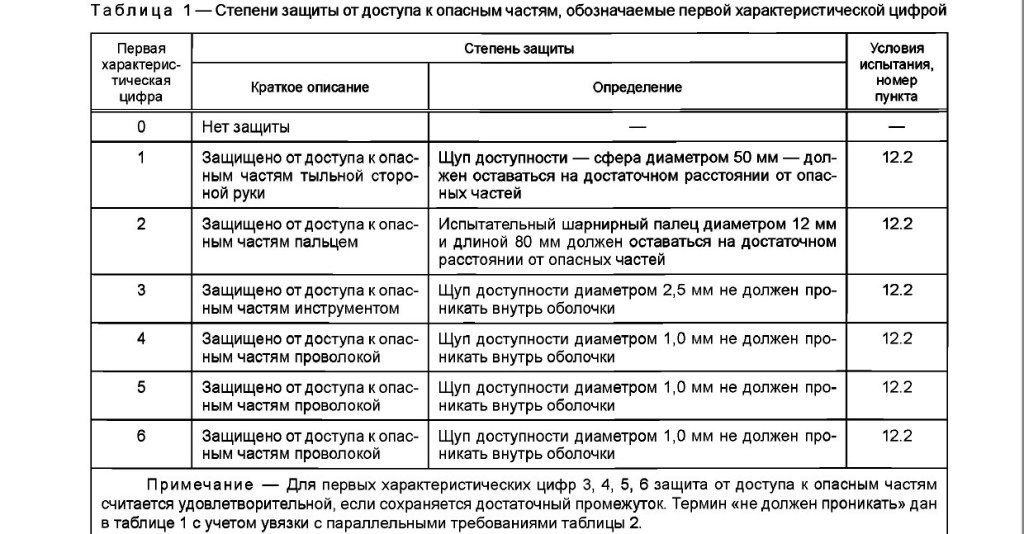

Первое число определяет степень защиты прибора от проникновения в него твёрдых частиц. Находится в диапазоне от 0 до 6.

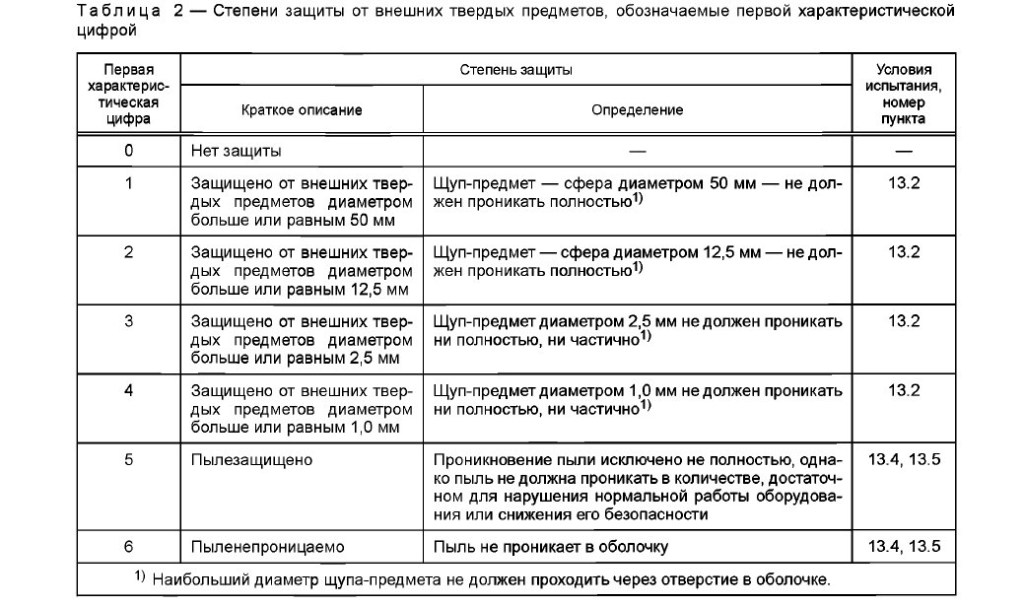

Степень защищённости от пыли

Таблица кодов защиты

Расшифровка второй цифры в маркировке IPXX

Вторая цифра характеризует класс защищённости изделия от попадания внутрь корпуса влаги и воды. Находится в диапазоне от 0 до 8.

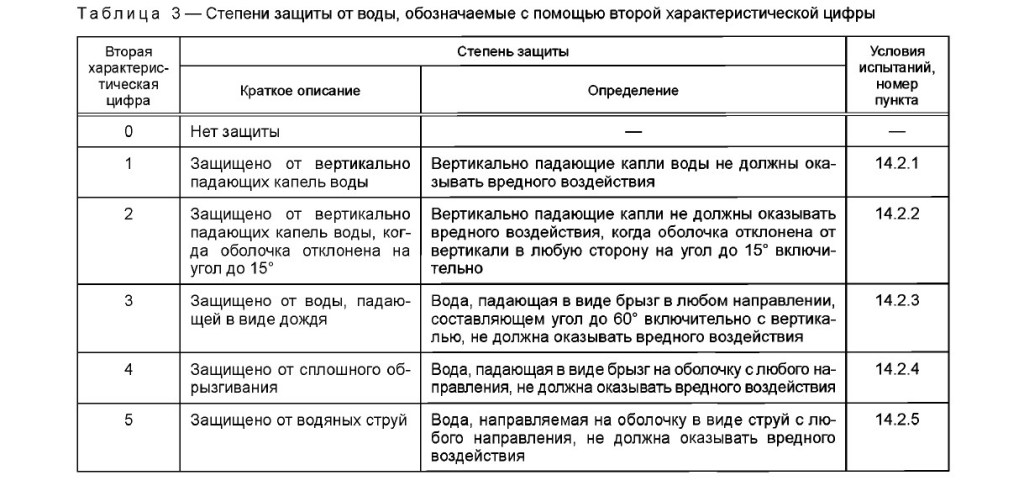

Степень защищённости от воды

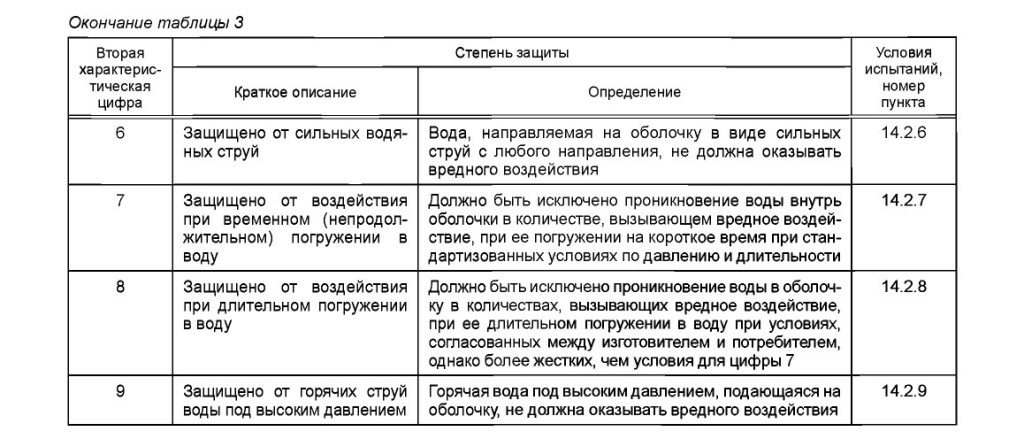

Таблица кодов защиты

Таким образом, если оборудование относится к группе IPX1 или IPX2, то его можно эксплуатировать при небольшом дожде. Если IPX3 или IPX4 – то при сильном дожде, если IPX5 и IPX6 – то возможно его мытьё под струёй воды из крана на кухне или ванной.

Электроизделия класса IPX8 можно использовать для работы под водой. В инструкции к приборам этой группы указывается величина предельно допустимой глубины погружения.

IPX7 – степень защиты устройства от влаги

IP: классификация степеней защиты

Для описания степеней защиты различных устройств была разработана международная классификация, получившая обозначение, состоящее из двух букв: IP, которые обозначают саму систему. Как правило, после них ставят еще и 2 цифры, обозначающие степень защищенности устройства.

Каждое устройство, выпускаемое промышленностью, имеет определенную степень защиты от постороннего воздействия, которую можно обозначить как IPxx, где вместо каждого x ставятся цифры, определяющие защищенность устройства. Причем первая из них указывает на сохранность прибора от попадания посторонних предметов. Самая высшая степень защищенности в данном случае – шестая. Она показывает, что устройство защищено от попадания пыли.

Вторая цифра всегда указывает на защищенность прибора от влаги. К примеру, если обозначение на изделии выглядит как IPX7, степень защиты от влаги у него будет практически максимальной, зато сохранность от проникновения твердых инородных объектов (песка, пыли и т. п.) не регламентируется.

Давайте более детально рассмотрим защиту прибора от влаги.

Степени защиты от влаги

Всего в классификации имеется восемь степеней защиты от попадания влаги. Причем IPX7 – степень защиты вторая по качеству. Если рассмотреть таблицу, определяющую параметры этих ступеней, то легко заметить, чем две последние из перечисленных отличаются друг от друга. Так, если степень защиты – IPX7, расшифровка данного обозначения гласит, что устройство может на короткий срок без последствий попадать под воду, на глубину до одного метра.

К более высокой степени сохранности будут принадлежать приборы, которые продолжат свою работоспособность, оказавшись под водой в течение получаса и дольше, на глубине уже больше одного метра. Следует отметить, что в современном мире существует множество устройств, которым необходима степень защиты от воды IPX7, но из всех них мы рассмотрим только одно. Это телефоны, подходящие к этому стандарту.

Телефоны с повышенной защитой от влаги

Еще не так давно телефоны были основными гаджетами, имеющими обозначенную как IPX7 степень защиты. Чаще всего их использовали в местах, где соприкосновение с влагой было постоянным. Такие устройства стоили достаточно дорого. И одним из их достоинств была возможность продолжать работу даже после кратковременного попадания в воду на небольшую глубину.

Не секрет, что зачастую основной причиной продажи бывших в употреблении телефонов является то, что они уже оказывались в воде и начинают сбоить. Обычно их называют утопленниками, так как ремонту такие гаджеты не подлежат. Но в последнее время некоторые производители телефонов не только перешли на выпуск влагозащищенных телефонов, но и активно начали осваивать рынок смартфонов, имеющих код IPX7. Степень защиты подобного уровня особенно широко используется в аппаратах компаний «Моторола» и «Эппл».

Способы достижения повышенной защиты от влаги

Современные технологии находятся уже на том уровне, когда класс IPX7 (степень защиты телефона) достигается не в ущерб внешнему виду аппарата. Ведь еще не так давно телефон, защищенный по стандарту IP67, можно было легко определить по уникальному чехлу, сохраняющему гаджет. А современные смартфоны практически ничем не отличаются от своих собратьев, имеющих меньшую степень защиты. Кроме этого, компания «Эппл» объявила, что все модели часов, выпущенные ею, имеют степень защиты IP67. Поэтому любой владелец такого аппарата может даже безбоязненно принимать в них душ. Но, конечно, не все пользователи этой продукции решаются на такой эксперимент, так как стоимость таких умных часов превышает четыреста долларов.

Применение степени защиты IPX7 в других областях техники

Телефония – не единственная область, в которой применяется данный стандарт. Большая часть оборудования, имеющего данную степень защиты, применяется во флоте, независимо от того, гражданский он или военный. Также такими устройствами оснащены спасатели, работающие в экстремальных условиях. И конечно, в научных исследованиях без таких приборов не обойтись. Поэтому в дальнейшем технологи будут работать над тем, чтобы увеличить степень защиты различного оборудования.

Класс защиты IPX7

Эти изделия можно помещать под воду на короткий промежуток времени.

При их погружении возможно попадание жидкости внутрь электрооборудования, но это не должно привести к нарушению его работы.

Такой маркировкой отмечаются GPS навигаторы, эхолоты, электрооборудование, применяемое для туризма и альпинизма и т.д. Часто так маркируются гаджеты, которые могут быть использованы для занятий активными видами спорта.

Электроприбор классом IPX7

Погружение электроизделий для тестирования проводятся (согласно МЭК 529-89) в соответствии со следующими требованиями:

• нижняя часть изделия должна располагаться на глубине не менее 1 метра;
• слой воды над верхней частью изделия должен быть толщиной не менее 15 сантиметров;
• время полного погружения – не менее 30 минут;
• температуры воды и изделия должны быть одинаковыми, разрешается расхождение по температурным показателям на ± 5°С.

Допускается расхождение по температурным показателям и на большую величину, но только в том случае, если тестируемое оборудование находится под напряжением, или в нём имеются движущиеся во время работы части. Эта величина расхождения может быть определена для конкретного устройства по согласованию с заказчиком и изготовителем.

Чаще всего тестирование проводится в температурном диапазоне от +15 до 35°С. Поэтому использование их в банях или саунах может привести к повреждению электроустройства.

Внимание! При использовании гаджетов с таким классом защиты не рекомендуется нажимать на кнопки под водой. Также при погружении все отверстия должны быть закрыты

Таким образом, если необходимо использовать электроприборы во влажной среде, или если во время эксплуатации возможно попадание воды на устройство, нужно приобретать оборудование класса IPX7 или IPX6.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

• IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
• цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

• полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
• обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

• IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
• IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
• IP 43/44. Оборудование может использоваться во влажных помещениях.
• IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
• IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

• Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Светильник с каким IP-рейтингом подойдет для вашего случая?

Если не ожидается, что прибор будет эксплуатироваться в жесткой среде, с повышенной влажностью или запыленностью, будет достаточно более низкого IP (например, IP40).

В местах, где много пыли, мусора или влаги нужно выбирать светильники с высоким IP-рейтингом (65,67 или 68).

На практике светильники с классом защиты IP20 применяются в основном для освещения общественных и бытовых помещений, IP54 – уличное освещение, производственные помещения с повышенной влажностью, IP65-67 – пылевлагозащищенные светильники для производственных помещений с тяжелыми условиями, уличного освещения.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц. Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Розетки и светильники для ванной комнаты

В соответствии с нормами Госстандарта, выходит, что для ванных комнат нужно подбирать светильники, розетки и выключатели класса не менее IP44. Розетки этого класса оснащены автоматически закрывающимися створками. Такой же класс должны иметь и вилки. Так как пар и влага испаряются вверх, настенные светильники должны иметь класс IP65.

Сталкиваясь с выбором приобретения нового электроприбора возникает вопрос — какого класса защиты он должен быть? Для того, чтобы определить, какой электроприбор нужно установить в определенном помещении, нужно посмотреть буквенно-цифровой код и просто свериться с таблицей, представленной в этой статье.

Классификация уровней защиты от пыли и влаги

Уровень защиты от проникновения посторонних предметов, пыли и влаги, которую обеспечивает корпус электрического прибора, определяется в соответствии со стандартом международной электротехнической комиссии IEC 60529.

Английское название стандарта «Ingress Protection Rating» можно перевести как «классификатор уровня защиты от проникновения»

. В стандарте вводится понятие уровня защиты, дается подробное описание каждого уровня, технических требований и методов испытаний на соответствие стандарту.

По результатам испытаний прибору присваивается определенный класс I. P. Например , IP67. Степень влагозащиты имеет четырехзначное обозначение и состоит из сокращенного названия стандарта IP и идущих следом цифр.

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

IP 65

IP 65 – обладает полной защитой от пыли, он обладает абсолютной пыленепроницаемостью. Электрощиток с IP 65 может быть смонтирован или использован при любых условиях окружающей среды, как внутри, так и вне помещения.

Важность кода IP

Самая частая ошибка проектировщиков – неправильное определение степени защищенности пожарного датчика для конкретного помещения.

А это грубое нарушение, которое ведет к приостановке деятельности организации.

А нам это надо? Конечно же, нет.

Давайте точно узнаем, как выбрать датчик с нужной категорией защищенности.

А, исходя из правила о замене второй цифры кода при отсутствии влаги в помещении, мы смело можем заменить IP44 на IP40.

Т.е. наш датчик должен иметь степень защиты IP 40 или выше.

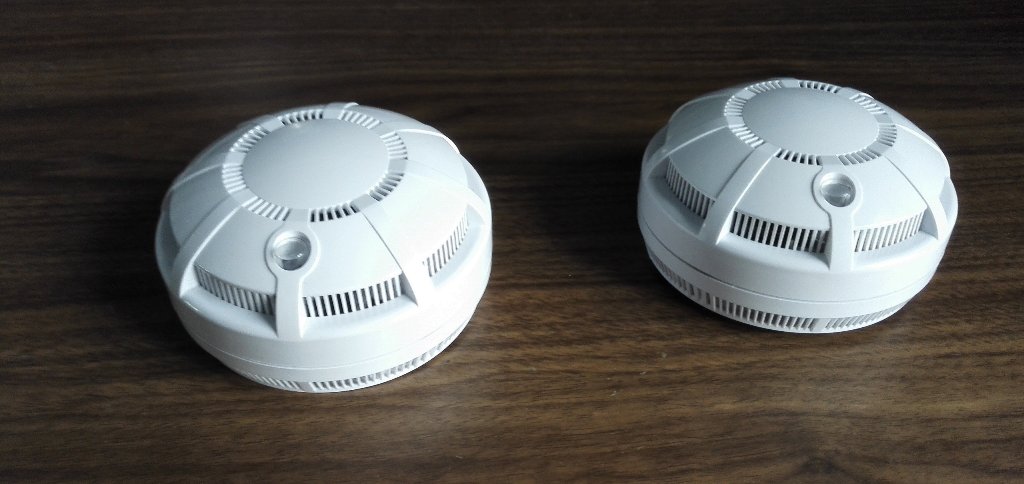

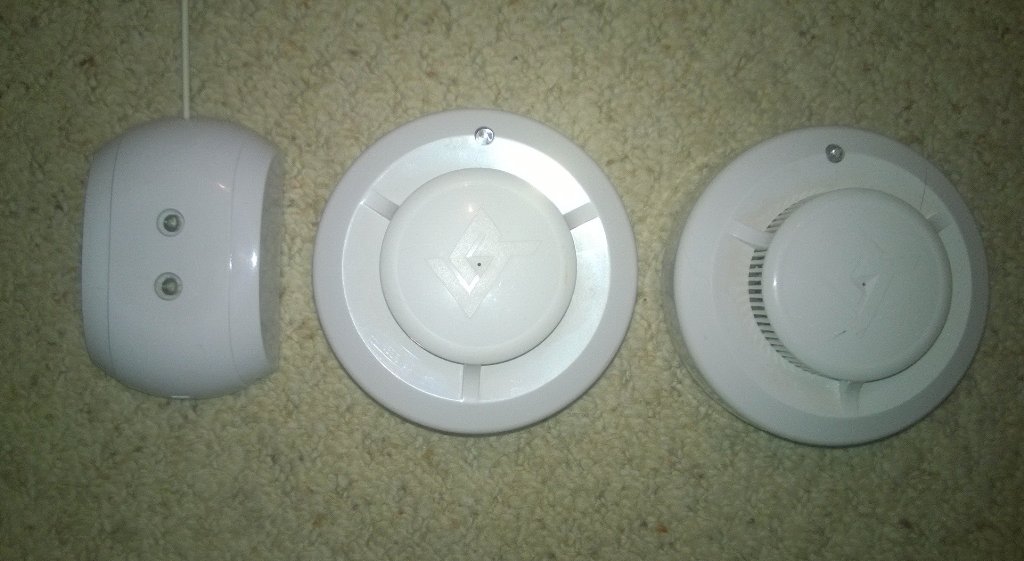

Но у нас, представьте себе, по проекту предусмотрены дымовые извещатели ИП212-45.

Почему именно они?

Потому что цена и качество у них приемлемое. И условия объекта подходящие.

Но заглянем-ка в техпаспорт этого детектора и увидим, что он имеет степень защиты IP30 по ГОСТу 14254.

Вот мы и попались с нашим проектом…

Вместо нужных нам IP40 мы получаем IP30.

Такого нарушения пожарные инспекторы, конечно, не упустят из вида.

Но если бы мы взяли дымовой пожарный извещатель IP65 (к примеру, ИП 21210-4)

или даже с низшей степенью защиты, то могли бы избежать этой проблемы.

Заказчику в таких случаях можно порекомендовать проводить экспертизу проекта.

Таким образом, при определении кода IP всегда учитывайте:

• условия использования датчика;
• последствия факторов пожара.

Полный список кодовых значений для индекса IP при различных условиях эксплуатации электрооборудования нам приводят Таблицы 1-4 ГОСТ 14254.

Они учитывают возможность защиты корпуса извещателя от водных капель,

струйного напора, касания датчика пальцем, проволокой или каким-либо инструментом,

низкой температуры и атмосферных осадков.

Для каждой категории электроприборов предусмотрена своя таблица.

Максимальная степень защиты IP

В особых случаях в аббревиатуру IP могут быть включены дополнительные цифры, например, IP69. Такое явление достаточно редкое и означает способность устройства работать даже при направленной на него водной струе с высокой температурой. Выдерживает даже при этом высокое давление. Встречаются случаи, когда на приборе расположено сразу несколько маркировок: IP67/IP68. Это значит, что его разработка велась с учётом поддержки обеих степеней. И устройство соответствует двум стандартам.

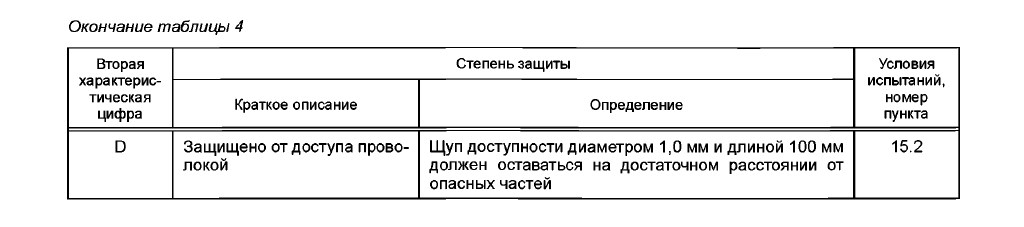

Более того, маркировки могут иметь дополнительные буквы. Встречается пять основных: A, B, C, D, H. Они указывают на степень защиты человека от опасных деталей устройства.

Маркировка:Степень защиты:

Буквой H маркируется высоковольтное оборудование. Также используются дополнительные буквы, указывающие на воздействие воды на движущиеся элементы оборудования и защиту от вредных воздействий от устройства. Иногда подобные аббревиатуры можно найти на корпусе оборудования или электроприбора. Но чаще всё же они указаны в технических инструкциях и пособиях. Степени защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66, а также другие обозначения можно найти в конце брошюры (или на странице с описанием деталей устройства), которая поможет в расшифровке той или иной маркировки.

Подведем итог

Как бы то ни было, не существует глобального метода испытания, и условия использования в реальном мире для каждого гаджета отличаются. Например, умные часы Garmin Forerunner 735XT имеют рейтинг сопротивления воды 5 АТМ, но производитель отмечает, что их возможно не снимать в душе и ванной. С другой стороны, рекомендация Fitbit гласит, что пользователям спортивного браслета Surge необходимо снять его перед плаванием, хотя он и имеет рейтинг 5 АТМ.

Даже в том случае, если отметка 3 АТМ позволяет устройствам погружаться на установленную глубину, она имеет измерения в статическом давлении. Водяной натиск имеет свойство внезапно меняться, к примеру, когда ваша рука двигается во время плавания. В то время как вы можете находиться на глубине всего лишь в 3 м, созданное вашей рукой давление может быть приравнено к 20 м давления воды.
