Как сделать регулятор мощности для тэна 3 квт своими руками

Генератор электрических импульсов на таймере 555

Электрический импульс — это кратковременный всплеск напряжения или силы тока. То есть это такое событие в цепи, при котором напряжение резко повышается в несколько раз, а затем так же резко падает к исходной величине. Самый понятный пример — электрический импульс, заставляющий наше сердце биться. Самое же большое количество импульсов возникает у нас в нервных клетках головного и спинного мозга. Мы мыслим и решаем уроки благодаря электрическим импульсам!

А что в электронике? В электронике импульсы применяются повсеместно. Например, в микроконтроллерах или даже в полноценных процессорах домашнего компьютера электрические импульсы задают ритм его работы. Они еще называются тактовыми, или синхро-импульсами. Порой быстродействие вычислительных машин сравнивают именно при помощи значений тактовой частоты.

Все данные внутри электронных устройств тоже передаются при помощи импульсов. Наш интернет, проводной и беспроводной, сотовая связь и даже пульт от телевизора — все используют импульсный сигнал. Попробуем выполнить несколько заданий и на собственном опыте понять особенности генерации электрических импульсов. А начнем мы со знакомства с их важными характеристиками.

Период и скважность импульсного сигнала

Представим себе, что мы готовимся к встрече Нового Года и нам просто необходимо сделать мигающую гирлянду. Поскольку мы не знаем, как заставить её мигать самостоятельно, сделаем гирлянду с кнопкой. Будем сами нажимать на кнопку, соединяя тем самым цепь гирлянды с источником питания и заставляя лампочки зажигаться.

Принципиальная схема гирлянды с ручным управлением будет выглядеть так:

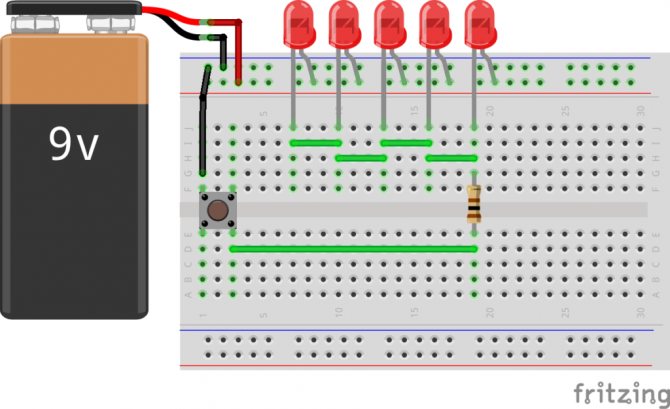

Внешний вид макет

Собираем схему и проводим небольшой тест. Попробуем управлять гирляндой согласно нехитрому алгоритму:

  1. нажимаем на кнопку;
  2. ждем 1 секунду;
  3. отпускаем кнопку;
  4. ждем 2 секунды;
  5. переходим к пункту 1.

Это алгоритм периодического процесса. Нажимая на кнопку по алгоритму мы тем самым генерируем настоящий импульсный сигнал! Изобразим на графике его временную диаграмму.

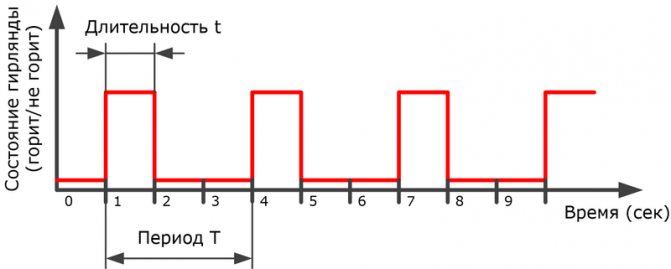

У данного сигнала мы можем определить период повторения и частоту. Период повторения (T) — это отрезок времени, за который гирлянда возвращается в исходное состояние. На рисунке хорошо виден этот отрезок, он равен трем секундам. Величина обратная периоду повторения называется частотой периодического сигнала (F). Частота сигнала измеряется в Герцах. В нашем случае:

Цоколевка

Распиновка NE555 остается неизменной на протяжении долгих лет её использования в различных приложениях. Классическая версия выпускается приимущественно в пластиковом корпусе DIP-8. Оформление для поверхностного монтажа (SOP-8, SOIC-8) появились значительно позже. Однако расположение выводов осталось прежним: 1 (земля, минус); 2 (запуск); 3 (выход); 4 (сброс); 5 (контроль); 6 (останов); 7 (разряд); 8 (плюс источника питания). Первый из них всегда маркируется небольшим круглым углублением или выпуклой точкой.

Раньше существовала версия в круглом металлическом корпусе (LM555CH), но её уже давно никто не изготавливает. Структурно представляет собой управляющий RS-триггер, два компаратора, разрядный транзистор для времязадающего конденсатора и инвертирующий усилитель.

Простой ШИМ регулятор 0-100% для светодиодного светильника на 555 таймере, или модернизация торшера

Для ШИМа я решил взять (в первый раз в своей жизни) универсальную микросхему — NE555. В интернете было найдено достаточно много схем ШИМа, и после сборки одной из них я получил крутилку яркости от 5% до 95%, что не подходило для данной конструкции и методом проб и ошибок, а так-же эмуляции всего этого безумия в Протеусе я достиг результата! Пришлось использовать таймер немножко «наоборот» — выход таймера используется для заряда/разряда конденсатора, а вывод разряда конденсатора использовать как выход.

Схема ШИМа 0-100%

Переменный резистор — самое критичное место схемы! Для плавной регулировки необходимо использовать резистор с Логарифмической зависимостью на сопротивление 10k — 100k (можно и другие, но частоту придется подобрать конденсатором).

Во время экспериментов были мысли о использовании вместо таймера контроллера — оцифровывать напряжение с переменника, и выдавать соответствующее заполнение ШИМа, но нас «попустило»)

Небольшой фото отчет с будущей электроникой торшера:

Вся электроника
Светодиоды
ШИМ

Файлы для Proteus — вот (Осторожно! Схема отличается, но это сделано для обеспечения возможности работы в эмуляторе, в реальных условиях схема из статьи — работает)

Программинг

Для наибольшей простоты воспользуемся, пожалуй, самым известным скетчем из готовых примеров — Blink.

Blink.inoint led = 13; void setup() { // Инициализация цифрового пина 13 на вывод pinMode(led, OUTPUT); } void loop(){ digitalWrite(led, HIGH); // Включение светодиода и мотора delay(1000); // Задержка на 1 секунду digitalWrite(led, LOW); // Выключение светодиода и мотора delay(1000); // Задержка на 1 секунду}

Посмотрим, что получилось.

Цифровой пин 13 раз в секунду меняет своё состояние. Когда на выходе устанавливается значение HIGH — загорается светодиод и начинает вращаться мотор. Когда устанавливается LOW — светодиод гаснет, а мотор останавливается.

Генератор импульсов на таймере 555 схема |

В радиолюбительской практике часто применяются различного рода генераторы. В этой статье описано как можно быстро и просто сконструировать генератор прямоугольных импульсов. Частоту такого генератора вы сможете сами подобрать в зависимости от ваших потребностей, путём примитивных расчётов и доработок.

Схема генератора прямоугольных импульсов:

На самом деле в большинстве случаев нет никакой необходимости городить сложные схемы с дорогостоящими деталями.  Для начинающего радиолюбителя играет роль простота и дешевизна схемотехнического решения. Таким оригинальным вариантом является схема генератора прямоугольных импульсов на микросхеме таймера LM555 рисунок №1.

Такой вариант схемы генератора прямоугольных импульсов полезен начинающим радиолюбителям именно тем, что они сами смогут подобрать детали (резисторы и конденсаторы) для нужной им частоты определяемой по формуле:

f = 1,44/(R1 + 2R2)C – формула для расчёта частоты генерации импульсов схемой (рисунок №1).

Коэффициент заполнения для такого варианта схемы генератора прямоугольных импульсов равен : D = R2/(R1 + 2R2)

На пример для частоты 120 КГц С1 и С2 будут равными 1200 пФ, а сопротивления R1 = R2 равны 10 КОм. Таким образом данная схема поможет вам сделать первые шаги в конструировании и разработке радиоэлектронных схем.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт http://bip-mip.com/

Простая схема ШИМ-регулятора на таймере NE555

С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.

Схема и принцип её работы

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно. Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД

Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза

Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов. Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -Uпит. Как только напряжение на нём достигнет уровня 2/3Uпит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -Uпит. Достигнув отметки 1/3Uпит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы. Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала. Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1. В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А. Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод. Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Плата и детали сборки регулятора яркости

Односторонняя печатная плата имеет размер 22х24 мм. Как видно из рисунка на ней нет ничего лишнего, что могло бы вызвать вопросы.

После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы. DA1 – ИМС NE555; VT1 – полевой транзистор IRF7413; VD1,VD2 – 1N4007; R1 – 50 кОм, подстроечный; R2, R3 – 1 кОм; C1 – 0,1 мкФ; C2 – 0,01 мкФ.

Практические советы

Для себя я сделал немного другую обвязку таймера:

Ниже приведена схема из Proteus, а так же верхняя и нижняя сторона платы:

В схему я установил переменный резистор  с выключателем, чтобы полностью обесточивать плату от внешнего питания. Добавил клемники для подключения питания и нагрузки. Ну и сама виртуальная модель устройства.

Этот архив содержит файлы в формате Gerber LED_PWM_ne555v2 — CADCAM

Разновидности регуляторов мощности

Для разных целей используются различные регуляторы мощности.

Тиристорный прибор управления

Конструкция устройства довольно простая. Обычно тиристоры применяются в маломощных приборах. Тиристорный терморегулятор состоит из биполярных транзисторов, самого тиристора, конденсатора и нескольких резисторов.


Тиристорный транзисторный регулятор

Транзисторы образуют импульсный сигнал, когда конденсаторное напряжение уравнивается с рабочим, они открываются. Электросигнал передается на вывод тиристора, после чего происходит разрядка конденсатора и запирание ключа. Вся последовательность действий повторяется циклически.

Обратите внимание! Величина задержки обратно пропорциональна мощности, которая поступает в нагрузку

Симисторный преобразователь мощности

Симистор — подвид тиристора, в котором несколько больше переходов p-n, из-за чего его принцип работы несколько иной. Но часто симистор считают отдельным видом стабилизатора мощности. Конструкция представляет собой 2 тиристора, подключенных параллельно и имеющих общее управление.

К сведению! Отсюда и происходит название «симистор» — «симметричные тиристоры». Иногда он еще называется ТРИАК (TRIAC).


Схема 2 параллельно подключенных тиристоров (слева) и симистора (справа)

На схеме видно, что у симистора вместо анода и катода указаны обозначения Т1 и Т2. Все потому, что понятия «катод» и «анод» в данном случае не имеют смысла, так как электроток может выходить через оба вывода.

Симисторные универсальные регуляторы имеют ряд плюсов, в их числе небольшая цена, долгий срок службы и отсутствие подвижных контактов, которые могут быть источниками помех. Но есть и недостатки: подверженность помехам и шумам, отсутствие поддержки высоких частот переключения.

Важно! Их не применяют в мощных промышленных установках, вместо этого там используют тиристоры или IGBT транзисторы. Вам это будет интересно Особенности ветрогенератора для дома

Вам это будет интересно Особенности ветрогенератора для дома

Фазовый способ трансформации

Фазовая трансформация происходит в так называемых диммерах. Используются такие приборы, к примеру, для изменения интенсивности освещения галогенных ламп или лампочек накаливания. Электросхема обычно воплощается на специальных микроконтроллерах, в которых используется своя интегрированная электросхема снижения напряжения. Благодаря своей конструкции диммеры могут плавно снижать мощность.


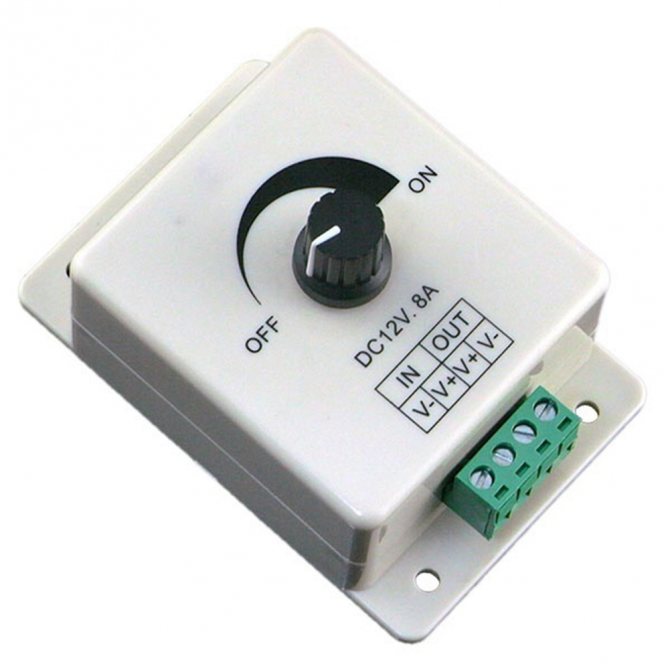

Светодиодный диммер

Из минусов таких устройств высокая чувствительность к помехам, высокий коэффициент пульсаций и маленький коэффициент мощности сигнала на выходе. Чтобы стабилизировать диммер, используются сдвоенные тиристоры.

https://youtube.com/watch?v=gKzuD_SHBiY

https://youtube.com/watch?v=QJNXMYLZl3Q

https://youtube.com/watch?v=UvAO4UkXoIg

Обзор модуля генератора импульсов на NE555

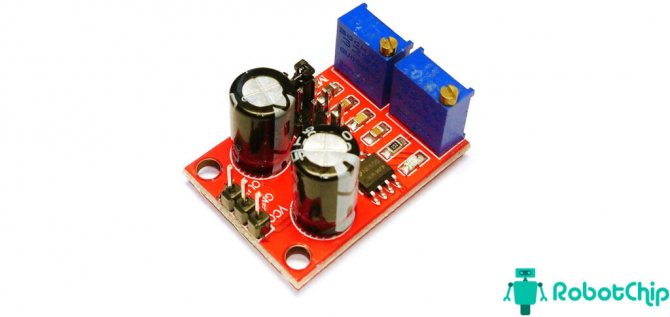

Сегодня расскажу о модуле генератора импульсов на микросхеме NE555 (YS-32), которая способна работать от 10 до 200 кГц. Данный модуль используется для намотки спидометра, ремонте и так далее.

Технические параметры

► Микросхема: NE555; ► Форма генерируемых импульсов: прямоугольные импульсы; ► Рабочее напряжение: 5-15 В; ► Диапазоны частот: 1-50Гц, 50Гц — 1кГц, 1-10кГц, 10-200 кГц; ► Потребляемый ток: 100 мА; ► Выходной ток: 35 мА; ► Размеры: 31 х 22 х 17 мм; ► Вес: 7 г.

Обзор модуля NE555

Модуль основан на микросхеме NE555, которая была выпущена еще в 1971 году, компанией Signetics и которая на сегодняшний день остается популярной. Сам модуль имеет небольшие размеры, всего 31 на 17 мм. Частота выходного сигнала регулируется с помощью потенциометра, в определенном диапазоне, который задается с помощью перемычек: 1-50Гц, 50Гц — 1кГц, 1-10кГц и 10-200 кГц

Вторым потенциометром регулируется скважность. Для подключения используется трех контактный штыревой разъем, шагом 2,54 мм

Назначение контактов: ► GND – Вывод питания, земля. ► OUT – Сигнальный вывод. ► VCC – Вывод питания, от 5 до 15 В.

Принципиальная схема:

Показания осциллограмм выходного сигнала NE555

Покажу показания выходного сигнала снятые с помощью осциллографа, потенциометр частоты и скважности выкрутил на минимум и на максимум. 1

Перемычка установлен на 1 Гц — 50 Гц, потенциометры на минимуме.

2. Перемычка установлен на 50 Гц — 1 кГц, потенциометры на минимуме.

3. Перемычка установлен на 1 кГц — 10 кГц, потенциометры на минимуме.

4. Перемычка установлен на 10к Гц — 200 кГц, потенциометры на минимуме.

5

Перемычка установлен на 1 Гц — 50 Гц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

6

Перемычка установлен на 50 Гц — 1 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

7

Перемычка установлен на 1 кГц — 10 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

8

Перемычка установлен на 10 кГц — 200 кГц, потенциометр частоты на максимуме, а потенциометр скважности выкручен максимально (до спада импульса)

Подключение модуля NE555 к Arduino

Необходимые детали: ► Arduino UNO R3 x 1 шт. ► Генератор импульсов на NE555 (от 1 Гц до 200 кГц ) x 1 шт. ► Провода DuPont M-F, 20 см x 1 шт.

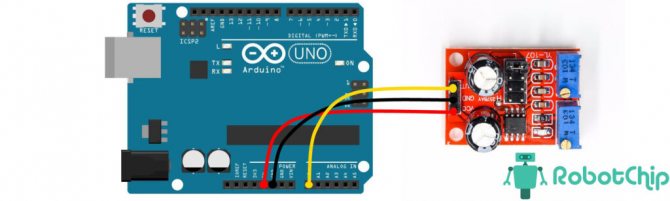

Подключение: Для наглядности подключим модуль генератора импульсов NE555 к аналоговому выводу Arduino, принципиальная схема подключена показана ниже.

Программа: Скетч не сложный, просто считываем показания с аналогово порта А0 и полученные данные передаем в последовательный порт.

Внешний вид макета

Примечание. Конденсатор C2 в схеме можно не использовать.

В этой схеме есть три компонента без номиналов: резисторы Ra и Rb, а также конденсатор C1 (далее просто C). Дело в том, что именно с помощью этих элементов настраиваются нужные нам характеристики генерируемого импульсного сигнала. Делается это с помощью несложных формул, взятых из технической документации к микросхеме.

T = 1/F = 0.693*(Ra + 2*Rb)*C; (1)

t = 0.693*(Ra + Rb)*C; (2)

Ra = T*1.44*(2*D-1)/C; (3)

Rb = T*1.44*(1-D)/C. (4)

Здесь F — частота сигнала; T — период импульса; t — его длительность; Ra и Rb — искомые сопротивления. Исходя из этих формул, коэффициент заполнения не может быть меньше 50% (иначе мы получим отрицательное значение сопротивления). Вот это новость! А что же нам делать с гирляндой? Ведь согласно нашей постановке, коэффициент заполнения импульсного сигнала должен быть непременно 33%.

Чтобы обойти это ограничение имеется два способа. Первый способ заключается в использовании другой схемы подключения таймера. Существуют более сложные схемы, которые позволяют варьировать параметр D во всем диапазоне от 0 до 100%. Второй способ не требует переделки схемы. Мы просто-напросто инвертируем выход таймера!

Собственно, в предложенной выше схеме мы это уже и сделали. Вспомним, что катод светодиода мы соединили с выводом таймера. В этой схеме светодиод будет гореть, когда на выходе таймера будет низкий уровень.

Раз так, то нам нужно настроить сопротивления Ra и Rb схемы так, чтобы коэффициент заполнения D был равен 66.6%. Учитывая, что T = 3 сек, а D = 0.66, получаем:

Ra = 3*1.44*(2*0.66 — 1)/0.0001 = 13824 Ом

Rb = 3*1.44*(1-D)/0.0001 = 14688 Ом

На самом деле, если мы будет использовать более точные значения D, то получим Ra = Rb = 14400 Ом. Вряд ли мы найдем резистор с таким номиналом. Скорее всего нам потребуется поставить последовательно несколько резисторов, например: один резистор на 10 КОм и 4 штуки на 1 КОм. Для большей точности можем добавить еще два резистора по 200 Ом.

В результате должно получиться что-то подобное:

В этой схеме используются резисторы на 15 КОм.

Схема ШИМ-регулятора яркости светодиодов для сборки своими руками

С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно.

Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -Uпит.

Как только напряжение на нём достигнет уровня 2/3Uпит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -Uпит.

Достигнув отметки 1/3Uпит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы.

Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала.

Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком.

Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1.

Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Плата и детали сборки регулятора яркости

Плата в файле Sprint Layout 6.0: reguljator-jarkosti.lay6

После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы.

  • DA1 – ИМС NE555;
  • VT1 – полевой транзистор IRF7413;
  • VD1,VD2 – 1N4007;
  • R1 – 50 кОм, подстроечный;
  • R2, R3 – 1 кОм;
  • C1 – 0,1 мкФ;
  • C2 – 0,01 мкФ.

Заказать готовую сборку от автора можно здесь.

Практические советы

Транзистор VT1 должен подбираться в зависимости от мощности нагрузки. Например, для изменения яркости одноваттного светодиода достаточно будет биполярного транзистора с максимально допустимым током коллектора 500 мА.

Управление яркостью светодиодной ленты должно осуществляться от источника напряжения +12 В и совпадать с её напряжением питания. В идеале регулятор должен питаться от стабилизированного блока питания, специально предназначенного для ленты.

Нагрузка в виде отдельных мощных светодиодов запитывается иначе. В этом случае источником питания диммера служит стабилизатор тока (его еще называют драйвер для светодиода). Его номинальный выходной ток должен соответствовать току последовательно включенных светодиодов.

Высокоточный генератор ШИМ с кнопочным контролем

Как было сказано ранее, очень распространены аналоговые схемы ШИМ-генераторов, в частности на основе NE555

Они просты, неприхотливы, могут работать с большим диапазоном напряжений, но имеют недостаток, который в некоторых случаях может быть недопустим — параметры ШИМ-сигнала (частоту, скважность), во-первых, нельзя установить с большой точностью, а во-вторых, эти параметры могут «уплывать» при изменении температуры, влажности и т.д. Для того, чтобы построить высокоточный генератор ШИМ-сигналов не обойтись без микроконтроллера, тактируемого от точного кварца

В этом случае можно будет настраивать скважность с точностью до 1%, а также выбирать частоту из заранее заданных вариантов. Предусмотрен выбор частот между 10/20/40/80/1,25/2,5/5 кГц, этих вариантов хватит для любого применения ШИМ-генератора. Схема представлена ниже.

Схема регулятора мощности

Основным элементом регулировки является симистор BTA06-600, который же и триак.

Вы же можете его заменить на почти любой симистор из серии BTA, к примеру BTA12-60, BTA24-600 и другие.

При этом можно не проводить пересчёт номиналов элементов.

Покупая симистор, учитывайте то, что первые цифры – максимальный ток, который он пропускает в открытом состоянии.

Вторая же группа цифр – максимальное обратное напряжение данного симистора.

Вот, например, возьмём триак BTA06-600 – получается, что его ток 6 ампер, а напряжение 600 В.

Его хватит для регулировки устройства, нагрузка которого будет мощностью 800 Вт.

Также советую брать запас по току при выборе симистора – изменения в цене будут незначительны, однако надёжность конструкции повыситься.

Мощность резистора R1 должна быть 0,25 Вт для того, чтобы даже при использовании регулятора на 3000 Вт резистор будет холодным.

К переменному резистору нет особых требований, так что можете брать любой, что вам приглянулся.

Конденсатор C1 же должен быть пленочным и с напряжением 400 В.

Предохранитель следует выбрать в зависимости от тока нагрузки.

Светодиод можно не устанавливать в схему, но тогда вместо диода VD1 придётся установить перемычку.

Предохранитель F1 можно установить на отдельной колодке или же на самом проводе, при этом выведя колпачок его корпуса на заднюю панель устройства.

↑ Интерпретация показаний и устранение застарелой ошибки

В интернете кочует иллюстрация возможных искажений и описание к ней с грубой ошибкой. Копипастеры, как обычно, или не читают, или не понимают что копируют. Воспользуемся для начала этими рисунками.


а) идеальная форма при отсутствии частотных искажений, б), в) ослабление ВЧ умеренное и большое, г) умеренное ослабление НЧ, д) кривизна говорит об ослаблении и средних частот, е), ж) в «оригинале» ошибочно говорится о подъёме на НЧ, конечно, это справедливо для е), а ж) — сильное ослабление НЧ и заметное СЧ. з) небольшой спад на самых высоких частотах, в зависимости от частоты ГПИ спад может быть далеко за пределами звукового диапазона, и) плавный провал на средних частотах, к) неглубокий провал в узком диапазоне на средних частотах, скорее всего вызван каким-то резонансом, но процесс апериодический т. к. нет выбросов.

Колебания кривой на последних рисунках л) и м) показывают на неустойчивую работу усилителя

, что хуже, чем просто частотные искажения, такие колебания могут быть незаметны при испытании синусоидальным сигналом!

Можно добавить, что получить импульсы, как на рис. а) возможно только для УПТ (усилителя постоянного тока), любые разделительные конденсаторы приводят к наклону верхушки импульса и даже если частота среза всего несколько Гц, при частоте импульсов 50 и даже 100 Гц, это приводит к форме показанной на рис. г).

Импульсы предложенного генератора при прямом изучении на экране осциллографа не идеальны, но, для звукового диапазона частот, этой «прямоугольности» хватает с многократным запасом.

https://youtube.com/watch?v=Hl85UcuSXQo

Принципиальная электросхема

Схема модуля системы регулирования основана на генераторе ШИМ импульсов и симисторе управления мотором — классическая схемотехника для подобных устройств. Элементы D1 и R1 обеспечивают ограничение величины напряжения питания до значения безопасной для питания микросхемы генератора. Конденсатор C1 отвечает за фильтрацию напряжения питания. Элементы R3, R5 и P1 являются делителем напряжения с возможностью его регулирования, который используется для задания величины мощности, подаваемой в нагрузку. Благодаря применению резистора R2, непосредственно входящего в цепь поступления на м/с фазы, внутренние блоки синхронизированы с симистором ВТ139.

На следующем рисунке показано расположение элементов на печатной плате

Во время монтажа и запуска следует обратить внимание на обеспечение условий безопасной работы — регулятор имеет питание от сети 220В и его элементы непосредственно подключены к фазе
